Размеры при установке окон: замеры, зазоры, монтажные швы

Пластиковые окна давно и прочно вошли в современную жизнь. Их устанавливают в зданиях и строениях абсолютно любого назначения благодаря их многофункциональности и непревзойденным качествам по сравнению с традиционными конструкциями из дерева. Немаловажную роль играют размеры при установке окон. От правильно выполненных замеров, зависит качественная установка пластиковых окон.

Важность правильных замеров

Фирма-изготовитель обычно предлагает услуги своего замерщика. Эта услуга – бесплатная. Изготовление изделия происходит на основании замерочного листа, где замерщик указывает все необходимые параметры. Если при установке окна возникнут сложности с неправильно изготовленным изделием, ответственность понесет фирма-изготовитель.

Как правило, замеры окон выполняет фирма-изготовитель

Если заказчик сам предоставляет размеры, то на стадии подписания договора об оказании услуг по изготовлению и монтажу пластиковых окон, он расписывается в замерочном листе, который составляется менеджером на основании предоставленных размеров.

Своей подписью заказчик подтверждает правильность указанных в замерочном листе, с его слов, размеров, а значит, в случае если окно не подойдет при установке, ответственность понесет заказчик и все финансовые затраты за переделку изделия лягут на его плечи. Выполняя замеры самостоятельно, важно крайне ответственно подойти к этому делу.

Общие правила

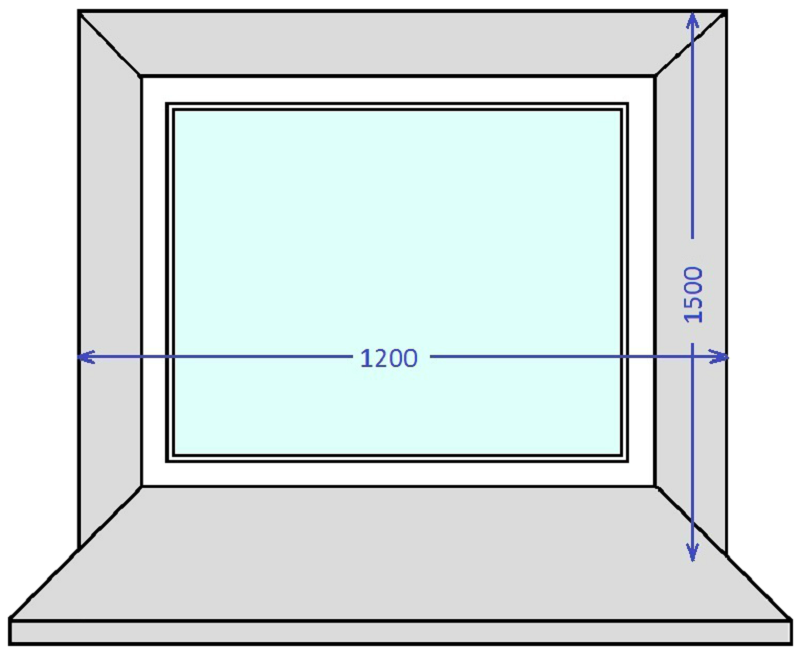

Замеры оконных проемов выполняют с двух сторон: изнутри и снаружи помещения. Таким способом определяется первое важное значение – глубина оконного проема.

В панельных домах характерна ситуация, когда оконные проемы изначально, на стадии монтажа плит при возведении дома, были выполнены с существенными перекосами. Эти значения следует учитывать, осуществляя монтаж пластиковых окон, и на основании их увеличивать размеры изготавливаемого окна. Внутренние и наружные замеры следует сравнить и выяснить погрешность.

При выполнении замеров необходимо учитывать возможные перекосы

После установки окна для визуального исправления кривизны можно использовать откосы, которые предают оконному проему не только опрятный вид, но и не дают скапливаться конденсату из-за повышенной влажности, предотвращая тем самым образование плесени.

Для выявления возможных просчетов полезно произвести сравнение внутренних размеров проема с предполагаемыми габаритами нового окна. Погрешность при замерах не должна превышать десять миллиметров.

Окна с четвертями

При установке пластикового окна в кирпичном доме существуют свои нюансы. Для оконных проемов в кирпичных домах характерно наличие четвертей, которые представляют собой выступающие кирпичные фрагменты, препятствующие возможному выпадению оконных рам. По нормам четверть должна иметь размер в 6,5 см, но на практике этот размер может быть любым.

Размер четверти по нормативам составляет 6.5 см

Поэтому крайне важно учесть эту особенность, чтобы при установке не возникли проблемы с установкой водоотлива. Для этого предусматривают расстояние от верхней границы нижней четверти до оконной рамы в 1,5 – 2 см. Оконная рама должна устанавливаться относительно верхних четвертей не выше, чем на 1,5 см, а относительно боковых — на 4-5 см.

При установке не должно быть касания рамы и существующего оконного проема. Размер зазора снизу должен составлять не менее 4 см, в верхней и боковой части — не менее 5 см. Это связано с тем, что устанавливаются пластиковые окна при помощи монтажной пены, обладающей свойством первичного и вторичного расширения.

При установке окна в кирпичном доме необходимо учитывать наличие четвертей

Для того чтобы конструкцию не «повело» после вторичного увеличения пены в объеме, на стадии установки окна по периметру устанавливают распоры.

Если при установке окна предполагается устройство внешнего водоотлива и подоконника, то это влечет за собой необходимость установки подставочного профиля, к которому и будут монтироваться эти элементы. Поэтому высота окна должна быть уменьшена на значение высоты подставочного профиля, которая составляет 3 см.

Окна без четвертей

Решая вопрос, как замерить окно без четвертей, необходимо сделать несколько несложных действий. Ширина будущего окна вычисляется после замера его верхней и нижней части. При этом для расчета берется меньшая величина, от которой отнимают 4 см на размещение монтажных швов с обеих сторон – в итоге получается ширина будущего изделия.

При этом стоит учесть, что чем значительнее погрешность при измерении ширины в нескольких местах, тем большее количество сантиметров надо будет отнимать для определения окончательного размера.

Из ширины оконного проема необходимо вычесть размер швов

Вычисление высоты оконного изделия происходит по тем же правилам, что и определение ширины, только в данном случае, от получившегося значения следует отнимать около 2,5 см для монтажного шва и 3 см, если будет устанавливаться подставочный профиль.

Для чего нужен подставочный профиль

Подставочный или подстановочный профиль – это элемент, который размещается в нижней части оконного изделия и имеет высоту 3 см. К подставочному профилю крепится наружный водоотлив, изготовленный из металла, окрашенного порошковой краской. Отлив препятствует скоплению атмосферных осадков и защищает от них монтажный шов.

Подставочный профиль нужен для закрепления водоотлива

С внутренней стороны помещения к подставочному профилю крепится подоконная доска из ПВХ, которая также скрывает монтажный шов и делает эстетичным внешний вид окна.

С внутренней стороны к подстановочному профилю крепится подоконник

Важно знать, что при монтаже ПВХ подоконника значение его ширины будет больше стандартного деревянного на 5 см. По желанию заказчика подоконник может быть выполнен шириной до 70 см, но необходимо учитывать, чтобы под ним не проходила батарея отопления, так как широкий подоконник будет препятствовать правильной циркуляции теплого воздуха.

Не рекомендуется устанавливать слишком широкий подоконник над батареей

При расчете ширины подоконника учитывают его вылет, который не может быть меньше 1 см. Длина подоконника равна ширине проема с запуском на стену с двух сторон, который не должен быть менее 5 см.

Особенности замера балконного окна

Конструкцией, на которую предстоит осуществлять монтаж окна в данном случае, будет ограждение балкона, поэтому ширина окна будет равняться его длине. Так как совмещение боковых и передних частей конструкции будет осуществляться при помощи установки в необходимом месте углового профиля, то от длины ограждения следует отнять их ширину – это будет ширина нового окна.

Замер балкона

Высота изделия составляет расстояние от верхней части ограждения до балконной плиты вышерасположенного этажа. От этого значения надо отнять 3 см для устройства монтажного шва.

Особенности замера оконных проемов в частных домах старой постройки

Перед тем как измерять оконный проем в старом частном доме, необходимо выявить реальные размеры этого проема. Для этого необходим демонтаж откосов. Зачастую под откосами скрываются значительные щели, заделанные при помощи цемента или утеплителя.

Перед замером оконного проема в старом доме необходимо демонтировать откосы

Во время демонтажа старой рамы вся эта дополнительная конструкция может разрушиться и окажется, что проем обладает, куда большими размерами, что будет только плюсом. Но, если замеры предварительно были сделаны по старым окнам, то придется все свободное пространство восстанавливать вместо того, чтобы использовать более широкие окна.

Советы при проектировании

Выбирая дизайн, следует определиться с его цветом, конфигурацией, наличием створок и желаемым механизмом открывания, наличием подоконника и отлива и обналички.

Что касается цветовой гаммы, то стандартный цвет окон ПВХ — белый, распространенными являются ламинированные профили под орех, махагон, вишню, дуб. Возможно выполнение и в других цветах, но из-за их неширокого применения стоимость таких окон значительно выше. Важно учитывать, что на фасаде здания все окна должны быть выполнены в одном стиле и цвете, иначе нарушится его архитектурный облик.

Конфигурация окна может быть разной: квадратной, прямоугольной, круглой, треугольной, многоугольной, арочной формы. Современные технологии производства пластиковых окон позволяют реализовывать любые дизайнерские замыслы. При этом диаметр арочной конструкции не должен быть меньше 50 см.

Диаметр арочного окна должен быть не менее 50 см

Пластиковое окно может быть глухим или иметь створки, которые располагаются вертикально или в виде фрамуги. Выбирая ширину створок, важно учитывать, что она может иметь предел по каталогу оконных систем. Так как периметральная фурнитура имеет ограничения, то поворотно-откидная створка не может быть выполнена шириной меньше 40 см.

Механизм открывания может быть поворотным, откидным или поворотно-откидным. При установке окон в панельных домах обналичка не устанавливается, а производится отделка откосов и монтаж водоотлива.

В панельных домах при монтаже окон из пластика устанавливают водоотливы и отделывают откосы

В частных домах при помощи обналички маскируют монтажный шов и защищают его от воздействия атмосферных осадков. Если установлен отлив, то обналичка монтируется по трем сторонам, если отлива нет, то по четырем.

Советы профессионалов

Если предстоит замена всех окон на фасаде, то измерить необходимо сразу все. Их высота может практически совпадать, а по ширине могут быть различия. Для изготовления надо брать наименьшее значение замеренного окна.

Для определения места для установки оконного блока должна быть известна толщина стены. От внутренней стороны конструкцию следует монтировать на глубину, равную 2/3 от ширины стены, при этом можно учесть ширину наружного утеплителя и установить его дальше.

Если к ширине проема прибавить 5 см на загиб и 4 см на выступ, то будет известно требуемое значение ширины водоотлива. Если стена обшивается, то эту толщину тоже надо учесть. Ширину откосов измеряют только после установки оконного блока.
