Мебельные петли установка, разметка, инструкция для новичков

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Содержание

1. Материалы и инструменты
2. Разметка
3. Подготовка отверстия
4. Крепление петли
5. Навешивание фасада
6. Регулировка
7. Видео

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

• глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
• применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
• дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
• не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

• регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
• регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
• регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Видео

Разметка, установка и регулировка мебельных петель на дверцы своими руками

На современном рынке мебельной фурнитуры представлено большое количество видов мебельных петель. В современном производстве мебели чаще всего используют четырехшарнирные модификации, которые являются улучшенными шарнирными петлями времен СССР. Безусловно, сегодняшние петли намного надежнее и качественнее своих предшественников. Сегодня выбор комплектующих для изготовления мебели довольно обширен.

Давайте разберемся, какие виды петель сегодня используются мебельщиками при изготовлении мебели.

Самыми часто используемыми петлями являются накладные петли, которые используют, в основном, для крепления фасадов (дверок) к корпусу мебели. Также бывают полунакладные петли, внутренние, угловые, с доводчиками, пружинные и т.д.

Мы же сегодня рассмотрим установку мебельной петли накладного типа. Хотелось бы отметить, что монтаж всех остальных разновидностей навесов будет подобным.

Для начала, необходимо разобраться, из каких частей состоит петля. В первую очередь, это крепежная планка и сам механизм. Планку крепежа следует монтировать к внутренней части корпуса, петлю – на фасад в специальное отверстие, которое необходимо сделать глухим, глубиной двенадцать-тринадцать миллиметров.

Диаметр отверстия зависит от типа петли, и может составлять двадцать шесть или тридцать пять миллиметров.

Навесы с чашей двадцать шесть миллиметров используются крайне редко.

Мебельщики их применяют только в тех случаях, когда необходимо прикрепить фасад на модуль, в который помещается стиральная машинка (невстраиваемая). Это объясняется тем, что зазор для крепления петли в этом случае очень маленький, и стандартный навес прикрепить не представляется возможным.

Ход работы

Разметка мебельных петель

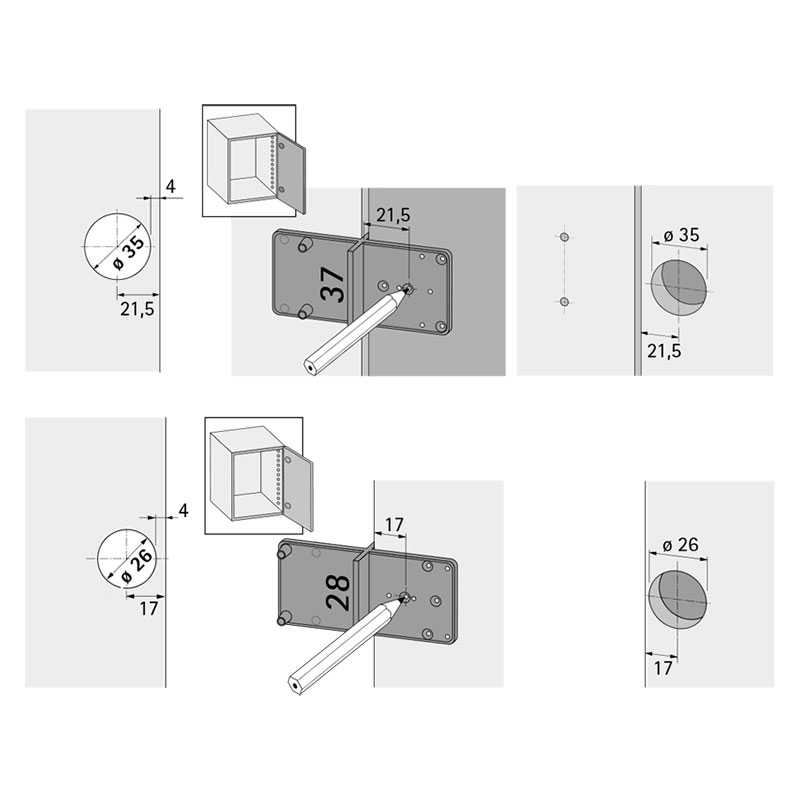

Для начала, необходимо отметить центры будущих отверстий. Поскольку все дверцы имеют разную высоту и предполагаемое место установки, показатели для каждого варианта будут варьироваться от семидесяти до ста двадцати миллиметров. Еще один момент: в зависимости от того, какой вес дверцы и ее размер, могут устанавливаться три и более навеса.

Разметка отверстий под установку мебельной петли

При монтаже трех и более петель на один фасад, обращайте внимание на то, чтобы петля в конечном итоге не попадала на горизонтальные внутренние части шкафа (например, полки, торцы царг и т. д.). Сделайте отметку для отверстия на расстоянии двадцать два миллиметра от торца дверки.

Сверление отверстие под чашу

Вооружившись шуруповертом и торцевой фрезой на 35 мм, приступайте к сверлению. В основном, глубина чаш составляет двенадцать-тринадцать миллиметров. Не стоит пытаться просверлить глубже, ведь у ДСП, которое имеет толщину всего 16 миллиметров, не всегда бывают качественными наружные слои ламината. Если просверлить немного большее отверстие, существует риск повреждения этих слоев, замаскировать или исправить которые буде уже, увы, невозможно.

Сверление отверстия под чашу

Рекомендуется использовать хорошо наточенную фрезу, с помощью которой повредить поверхность или сделать сколы будет невозможно. Также, для того, чтобы не появились сколы, шуруповерт следует держать строго вертикально.

Установка накладных петель. Вставьте петлю в получившееся отверстие, выровняйте ее относительно торца фасада.

Проделайте с помощью шила отметки под саморезы. После чего закрутите их в отверстия.

Навешивание фасада

На боковой внутренней стороне корпуса прикрепите площадку для крепления петли. Соедините две части навеса. Отрегулируйте фасад относительно корпуса с помощью отвертки.

Очень удобно это делать НЕ на весу, а как раз таки на ровной поверхности в горизонтальном положении. Т.е. боковина, на которую вам нужно прикрепить площадку петли, должна находиться в горизонтальном положении, так вы достаточно легко сможете примерять и прикрутить фасад к боковине.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

• чашка;
• монтажная планка;
• плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

• шуруповерт;
• дрель;
• линейка;
• уровень строительный;
• фреза;
• карандаш;
• отвертка;
• шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты

Регулировка мебельных петель

Что касается регулировки мебельных петель, то она может осуществляться в трех плоскостях: по вертикали, по глубине и фиксации навеса, по горизонтали.

1. Регулировка петел по глубине и фиксации навеса, в первую очередь, необходима для того, чтобы прижать фасад ближе к корпусу, или, наоборот, ослабить это прижатие. Отверткой необходимо подкрутить овальное отверстие. Очень часто, таким образом, регулируют петли в помещении с неровными полами.

2. Регулировка по вертикали дает перемещать дверцу выше или ниже. Поскольку на фасады, как и на все остальное, действует сила притяжения, они могут, со временем, провиснуть. Необходимо время от времени делать такую регулировку навесов. Выполняется она путем все того же подкручивания овальных отверстий.

3. Регулировка по горизонтали. Другими словами, это боковая регулировка. За счет нее можно избежать щелей между фасадами и корпусной частью. Также этот метод хорош, если в помещении неровный пол или стены.

Ну вот, теперь вы знаете все о креплении мебельных петлей на мебельный фасад. Надеемся, наш инструктаж поможет вам избежать самые распространенные ошибки при самостоятельной установке мебельных петель.

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

• быстро расшататься и требовать постоянной регулировки;
• начать скрипеть или плохо закрываться;
• поломаться;
• начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Установка навесных шкафов на кухне: выбираем метод крепления и соблюдаем технологию установки

Подвешивания мебели для кухни никогда не являлась сверхсложной задачей при наличии недорогого бытового инструмента для сверления отверстий с перфорацией и соответствующих сверл по бетону. Задача усложнилась, когда на смену традиционным советским методам крепления при помощи уголков или мебельных петель пришли современные.

Безграмотное использование монтажной рейки с навеской из некачественных материалов и нарушение технологии установки привело к такому количеству падений подвесных шкафов, что даже появилась каста профессионалов по их подвеске. В любом случае, при разумном подходе к выбору материалов, способу крепления и соблюдении технологии, навешивание разных видов мебели остается несложной задачей для любого домовладельца, решающего, как повесить шкафы на кухне.

Подготовка к сборке мебели: разметка и присадка ЛДСП своими руками

После того как детали мебели распилены в размер, а все видимые торцы оклеены кромкой, можно приступать к этапу подготовки сборки мебели. Он состоит из двух часте – разметка отверстий и присадка ЛДСП своими руками. Это довольно ответственный этап, от точности которого зависит внешний вид мебели и качество сборки. Строго говоря, многие мастера пренебрегают разметкой и присадкой ДСП, предпочитая использовать струбцины и засверливаться сразу. Но для этого требуется иметь в арсенале несколько угловых струбцин и навык обращения с ними. Постоянно стягивать детали под прямым углом, чтобы точно засверлить и стянуть на конфирматы, а потом раскручивать их – довольно трудоемко и занимает много времени. Гораздо эффективней сначала сделать разметку деталей под крепеж, высверлить отверстия, а потом уже собрать мебель.

Ведущие производители

Если вы имеете опыт покупки и установки петель со специальным доводчиками разных производителей, включая озвученных в этой статье, обязательно оставьте отзывы. Будет интересно узнать, действительно ли эти бренды так хороши, либо и у них есть свои недостатки.

Чтобы выбрать себе петли с функцией доводчика, нужно определиться с целью их использования. Ведь существует разное наложение, размеры и соответствующие конфигурации. Стандартом является петля популярного накладного типа с 4 шарнирами, установочные отверстия которой идут под чашу размером 35 мм. Такие петли универсальные и активно применяются при производстве всевозможной мебели.

Что касается наполнения, то газ будет самым дешевым вариантом, а по надежности лидируют силиконовые и масляные наполнители.

Ведущими брендами в настоящее время считаются следующие компании:

• Boyard. Она же просто Боярд. Отечественная фурнитура высокого качества с огромным ассортиментом и адекватными ценами. Простой секрет успеха;

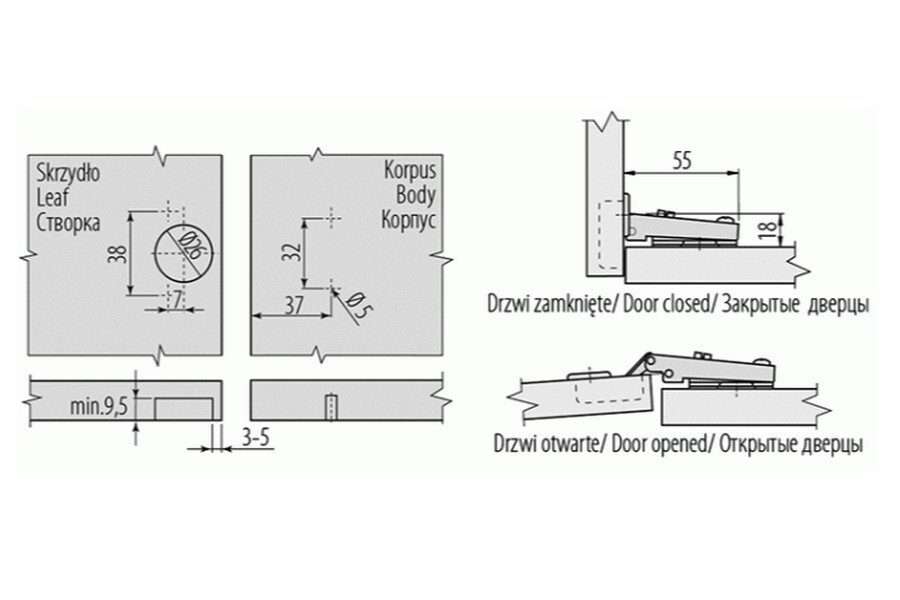

• GTV. Очень долговечные, плавно ходят и отлично гармонируют с разной мебелью. Регулировка и установка предельно простая;

Предназначение навесов с доводчиком

Такая фурнитура сегодня широко применяется на мебельном производстве. Благодаря самозакрывающейся конструкции, мебель при длительной эксплуатации будет сохранять свой вид, станет менее подвержена каким-либо повреждениям.

Доводчик на петлях можно устанавливать на разнообразную мебель

Таблица 2. Конструкции, которые чаще всего оснащают самозакрывающимися петлями

Тип мебели	Описание
Спальная	Это могут быть:фасад туалетного столика; комод; шкаф для платьев. Шкафы-купе и гардеробные оснащают раздвижными системами с доводчиком, а ящики мета боксами.
Кухонная	Это мебель по типу:стола; шкафа. Петли обеспечивают удобное закрытие любого корпуса мебели, не прикладывая для этого серьезные усилия.
Для гостиной, детская	Письменные столы и различные шкафчики можно защитить от повреждений. Ребенок сможет закрывать дверцы, не хлопая ими.
Офисная	Зачастую петлями с доводчиком оснащают:компьютерный стол; стеллаж с дверцами. Такая фурнитура защитит мебель от каких-либо повреждений при ее регулярном использовании.
Торговая	Зачастую такую фурнитуру можно увидеть на стеклянных витринах. Обычно, чтобы продемонстрировать товар в коммерческих учреждениях устанавливают стеклянные шкафы, витрины. Чтобы монтировать к такой мебели петли, используют дополнительные рамки из алюминиевого профиля. Устанавливать петли непосредственно на само стекло не рекомендуется. Под фурнитуру придется делать отверстия, из-за чего довольно хрупкий материал может потерять свои прочностные качества. Металлическая рамка сделает конструкцию более надеждой.

Регулировка расположения петель не вызывает трудностей даже у человека, который никогда не работал с мебельной фурнитурой

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

• шуруповерт;
• линейка и угольник;
• простой карандаш;
• дрель с различными насадками;
• уровень;
• саморезы и шурупы.

Аккумуляторный шуруповерт

Делаем выводы

Исходя из всего ранее рассмотренного и сказанного, можно сделать некоторые выводы.

Петли, которые не требуют врезки, это морально и технически устаревшие решения. Да, они продаются на рынках и в магазинах. Но спрос на них с каждым днем становится все ниже.

Подобные решения актуальны преимущественно для ремонта старой мебели или для реставрации. Также их можно задействовать при изготовлении мебели в старинном стиле. Хотя и тут объективно лучше заменить те же рояльные петли на современные аналоги.

Ни один уважающий себя мебельщик не станет применять их для производства своих конструкций. Что уж говорить про крупные фабрики и предприятия. Надежность подобной фурнитуры сомнительная, возможности регулировки незначительные, плюс большинство изделий занимают много места.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

• выполнить разметку мест установки монтажных площадок под петли;
• прикрепление площадки для закрепления петель, которые установлены на фасад;
• повесить дверцу к боковине шкафчика;
• соединение двух деталей петли;
• регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.
