Регулировка доводчиков дверей: как настроить доводчик своими руками

Содержание

Регулировка доводчика, регулировка доводчика двери.

Очень часто тепло из помещения быстро выходит из-за неправильной регулировки доводчика. Дверь закрывается настолько медленно, что весь теплый воздух успевает выветриться. Или там, где необходимо медленное, плавное закрывание двери, она так быстро захлопывается, что люди просто не успевают пройти в помещение. Специалисты добиваются изменения скорости закрывания двери при помощи изменения действия клапанов, которые и отвечают за регулирование потока масла. Действие пружины, встроенной в доводчик, обязательно должно быть четко отрегулировано. Только тогда дверь не будет хлопать и своим звуком раздражать людей. На поступательное движение двери, а также скорость разжимания пружины влияет гидравлическое масло, которое находится внутри дверного доводчика.

Регулировка доводчика двери Регулировка доводчика

Однако регулировка доводчика двери необходима гораздо меньше у современных конструкций. Здесь вязкость масла, содержащегося в доводчике, напрямую зависит от температурного режима, царящего в помещении. Если температура в помещении становится выше, то затор в клапане становится меньше. Тогда дверь закрывается намного медленнее. Если же за окном холодает, то затор увеличивается. Время закрывания двери становится меньше. К примеру, к таким современным. Новейшим конструкциям можно отнести доводчик дорма, dorma, а также доводчик дверной diplomat. Однако и здесь необходима регулировка доводчика двери. Вы приобретаете конструкцию с заводскими установками.

Работа каждого торгового центра или офиса индивидуальна. Где-то проходит большой поток людей за день, а где-то клиентов можно по пальцам пересчитать. В соответствии с индивидуальными особенностями работы офиса, вы можете отрегулировать время, необходимое для закрывания двери. Также вы можете замедлить и систему открывания входной двери. Чаще всего регулировка дверного доводчика в этом случае происходит с целью предотвращения краж и ограблений. Вы можете зафиксировать дверь, начиная с 70 градусов. Тогда воры не смогут вынести крупные предметы из помещения. Подобное новшество, как правило, применяется во время установки школьных дверей. А также наружных дверей в магазинах и офисах.

На доводчики для дверей регулировка под силу далеко не каждому специалисту. Есть компании, которые выполняют услуги достаточно халатно или вовсе отказываются от них. Все дело в том, что с каждым годом совершенствуются технологии изготовления доводчиков. К примеру, доводчик дорма, dorma имеет несколько вариаций, которые систематически дополняются новыми. Специалист, который не интересуется современными, новейшими доводчиками, может просто не знать, как проводить регулировку. Еще хуже, если мастер сделает работу, желая получить финансовую прибыль. Так, вам придется через некоторое время снова вызывать специалиста, потому что снова необходима будет регулировка доводчика.

Установка доводчика

Специалисты компании «СтройКлючДизайн» давно зарекомендовали себя с положительной стороны. Мы постоянно следим за новейшим пополнением доводчиков, поэтому установка доводчиков любого года выпуска не является для нас проблемой. Эту ювелирную работу любой мастер может выполнить в максимально короткие сроки. Регулировка дверного доводчика также требует особых знаний, умений и навыков. Так, например, современный доводчик дверной diplomat может быть нескольких видов. Это высококачественное устройство, в котором основные детали изготовлены из современной стали. В уплотнения вставлена специальная резина, которая может удержать температурный режим от -30 до +120 градусов. Установка доводчиков такого вида под силу только профессионалам, которые не испортят во время работы дверь и сам механизм доводчика. Мы рекомендуем вам не звонить в сомнительные компании, не выполнять работу самостоятельно, а сразу же обратиться к специалистам компании «СтройКлючДизайн». Наши мастера сделают работу быстро, качественно в удобное для вас время.

рекомендації у статті компанії «Cortez»

Автоматизація процесів торкнулася навіть такого нехитрого дії, як відкриття і закриття дверей. Доводчиком називають спеціальне пристосування, яке забезпечує плавність руху полотна і його фіксацію у потрібному положенні. Установка даних елементів не викликає особливих труднощів навіть у недосвідчених майстрів, в тому числі і завдяки тому, що пристрої комплектуються схемами та інструкціями. Однак професійний монтаж доводчика включає в себе також його підбір і регулювання. Про все це ви дізнаєтеся з нашої сьогоднішньої статті.

Доводчики дверей: види і конструкція

Почнемо з того, що на українському ринку представлено безліч дверних доводчиків, що відрізняються ціною, маркою виробника, конструкцію і способами установки. Експерти виділяють три основних різновиди даних пристосувань для плавного зачинення дверей:

● стандартні пристрої з верхньою установкою — найбільш популярні та універсальні рішення, які можуть кріпитися на полотно, а важіль на коробку, або навпаки. Спосіб залежить лише від напрямку руху двері;

● підлогові доводчики — призначені для дверей, які не мають коробки, оскільки самі ж є петлею, що забезпечує відкриття і закриття. Одна частина пристрою монтується в спеціальне поглиблення в підлозі, інша — в нижню частину полотна, і вони повинні збігатися по вертикалі, інакше пристосування швидко зламається;

● вбудовані елементи прихованого монтажу — можуть мати вигляд дверних петель (і встановлюються точно так само) або просто врізатися в полотно зверху.

Самим простим і очевидним вибором більшості ситуацій є стандартний доводчик з верхньою установкою. Саме його активно використовують в комерційних та офісних приміщеннях, житлових і адміністративних кімнатах. Рекомендуємо придбати подібний пристрій, якщо хочете модернізувати двері, підвищивши зручність її закривання, що позитивно позначиться на терміні служби і загальної надійності конструкції.

Основні рекомендації, які допоможуть при вибору доводчика вхідних дверей:

● обов’язково враховуйте вага та розміри полотна;

● віддавайте перевагу продукції відомих марок;

● звертайте увагу на наявність інструкції до пристрою.

У великих офлайн — та інтернет-магазинах, як правило, працюють досвідчені фахівці, які проконсультують щодо особливостей кожного реалізованого доводчика і порекомендують кілька моделей пристроїв, відповідних конкретно вашої двері. Вони ж розкажуть і нюанси установки пристосування, особливості його експлуатації і підстроювання.

Як правильно встановити доводчик двері

Встановлення дверного доводчика здійснюється за допомогою кріпильних елементів (саморезов) і викрутки або шуруповерта. Ми рекомендуємо другий інструмент як більш функціональний, продуктивний і зручний. Сам процес монтажу складається з наступних етапів:

● вивчення комплекту поставок — в ньому повинен бути сам доводчик, важіль, кріплення, шаблон і схема установки;

● підготовки робочого місця — поставляється з доводчиком шаблон кріпиться скотчем на зачинені двері, і через нього свердлити отвори;

● приєднання важеля до коробки — кріпимо елементи і переконуємося, що регулювальні гвинти дивляться в бік навісів;

● перевірки точності положення деталей — дірочки на двері повинні збігатися з отворами на корпусі доводчика, а важіль бути строго перпендикулярним коробці в закритому стані;

● остаточного підтягування кріпильних елементів і перевірки працездатності системи — не турбуйтеся, якщо результат вас не задовольнить спершу, ця проблема вирішується регулюванням пристрою.

У деяких моделях дверних доводчиків виробник не готують спеціальний шаблон, зате в комплекті обов’язково буде паспорт з кресленням. Керуйтеся цією інформацією і чітко дотримуйтесь зазначені розміри — це забезпечить точність що проробляються отворів і коректність установки системи. Як бачите, сам монтаж досить простий і не вимагає особливих знань і підготовки. Встановивши один доводчик, наступного разу ви зможете робити це більш впевнено і швидко.

Регулювання доводчика двері

Монтаж доводчика — це половина справи, тепер потрібно його правильно відрегулювати, якщо ви хочете, щоб двері закривалися максимально плавно і без гучних ударів. В процесі установки ви не могли не помітити два спеціальних гвинта на корпусі пристрою. Саме вони і відповідають за її функціонування. Перший контролює швидкість руху двері, другий відповідає за щільність прилягання полотна до коробки. Якщо вас дратують гучні хлопки при закритті, то саме останній гвинт варто трохи підкрутити. Обертання виконуйте повільно, на невеликий градус. Жодних декількох обертів тут не потрібно. Злегка підкрутили гвинт, перевірили результат, якщо він не влаштував — зробили ще одне коротке рух викруткою в потрібному напрямку.

У деяких сучасних моделях доводчиків можна виявити до чотирьох регулювальних гвинтів. Це говорить про наявність додаткових функцій механізму. Наприклад, третій гвинт буде відповідати за гальмування відкривання — не давати можливості різким ривком відкривати двері, а четвертий регулювати кут, при якому полотно не буде самостійно закриватися. Їх настройка проводиться точно так само, як і двох основних елементів: обертання за годинниковою стрілкою збільшує/посилює задається параметр, проти годинникової — зменшує. З плином часу механізми розхитуються і потребують підстроюванні, тому регулювання найкраще освоїти власнику приміщення, щоб не залучати фахівців для вирішення дріб’язкової завдання.

Як бачите, установка і регулювання доводчиків двері — це досить прості види робіт, з якими можна впоратися самостійно, заощаджуючи час і гроші. Головне — використовувати продукцію відомих і шанованих виробників. Фірмові пристрої відрізняються підвищеною надійністю, легкістю монтажу і налаштування. В їх комплектації ви точно знайдете всі необхідні комплектуючі, шаблони, інструкції.

Дверний доводчик — це недороге, але дуже корисне пристосування, яке все частіше використовують на різних об’єктах з великим вхідним потоком: від магазинів і офісних будівель до під’їздів житлових будинків. Поліпшення функціональності вхідних дверей дозволяє не тільки підвищити зручність її експлуатації, але і продовжити термін служби. Прочитавши наш матеріал, ви дізналися, як правильно встановити і налаштувати доводчик. Сподіваємося, ця інформація стане вам у пригоді.

Информация о дверном доводчике — Поставка фурнитуры для коммерческих дверей

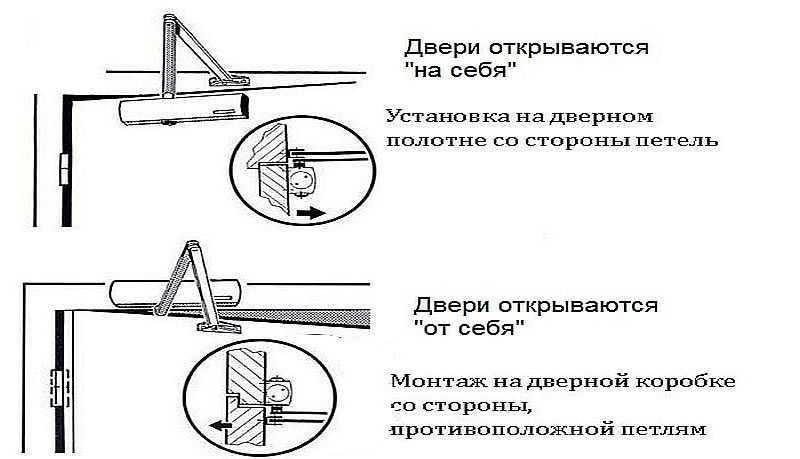

Типы крепления дверного доводчика

Ниже приведены некоторые положительные и отрицательные стороны каждого типа крепления, которые помогут вам решить, какой из них лучше всего подходит для вашего применения.

Обычный рычаг

Это единственное приложение со стороны тяги, в котором используется двойной рычаг. Это наиболее энергоэффективное приложение для дверного доводчика.
Поскольку рычаг в сборе выступает прямо из дверной рамы, установка обычного рычага может вызвать эстетические проблемы.

Верхний косяк:

Из соображений эффективности это приложение представляет собой наилучшую альтернативу креплению на обычном кронштейне. Установка на верхний косяк обеспечивает наилучшее управление дверями в наружных стенах, которые открываются из здания.
Весь дверной доводчик и рычаг в сборе проектируются из рамы, аналогично креплению обычного рычага.

Параллельный рычаг:

Это приложение обеспечивает наиболее привлекательный внешний вид для накладного дверного доводчика с двойным рычагом. Это также полезно в районах, подверженных жестокому обращению (вандализму). Он находится со стороны двери, а рычаг в сборе проходит почти параллельно двери. Когда дверь закрыта, из лицевой стороны рамы выступает очень мало фурнитуры. 9Приложение 0009 Parallel Arm также позволит двери поворачиваться на 180 градусов.
Из-за геометрии рычага его энергоэффективность примерно на 25 % меньше, чем при монтаже на обычном рычаге или на верхней стойке.

Дверные доводчики контролируют работу двери

Обратный ход

Обратный ход замедляет открытие двери, чтобы она не ударилась о соседнюю стену или не вышла из-под контроля ветра. Сопротивление обратной проверке должно ощущаться только вблизи полностью открытого положения.
Backcheck не является стопором двери
Большинство наших дверных доводчиков класса 1 имеют полностью регулируемую обратную блокировку.

Регулятор скорости подметания

Скорость подметания (скорость закрытия двери) — это временной интервал от начала закрытия двери до момента, когда дверь достигает точки запирания. Последние несколько дюймов закрытия контролируются с помощью клапана скорости защелки, если он есть.

Скорость фиксации

Зона защелки — это последние несколько дюймов перед тем, как дверь достигнет точки запирания. Эта зона закрытия контролируется с помощью клапана скорости защелки.
Примечание: Правильно отрегулированная скорость доводчика двери никогда не должна захлопывать дверь, вызывая нагрузку на дверь и раму.

Hold Open или Hold Open Arms

Hold Open — это способность доводчика удерживать дверь в открытом положении. Большинство дверных доводчиков выполняют эту функцию с помощью особого типа рычага (Hold Open Arm).

Замена существующего дверного доводчика

Если вам нужно заменить дверной доводчик и вы не хотите сверлить в двери больше отверстий, вы можете найти доводчик, который будет крепиться к существующим отверстиям. Свяжитесь с нами для получения помощи.

Мощность дверного доводчика или размер пружины

Дверные доводчики оцениваются по силе открывания/закрывания «Размер». Рейтинги размеров от № 1 до № 6, где размер № 1 — самая слабая сила, а размер № 6 — самая сильная.

Размер №1 = усилие закрытия 2 фунта, минимум
Размер #2 = усилие закрытия 3 фунта, минимум
Размер №3 = усилие закрывания 5 фунтов, минимум
Размер №4 = усилие закрытия 8 фунтов, минимум
Размер № 5 = усилие закрытия 11 фунтов, минимум
Размер № 6 = усилие закрытия 14 фунтов, минимум

Многие из наших самых популярных дверных доводчиков имеют регулируемую настройку пружины/мощности.
Пример: если доводчик указан с размером пружины 3-6, то он регулируется в диапазоне мощности от #3 (сила 5 фунтов) до #6 (сила 14 фунтов).
Если дверной доводчик нерегулируемый с пружиной/мощностью, то есть имеет фиксированный размер, невозможно отрегулировать дверь так, чтобы она открывалась или закрывалась легче/сильнее.

*ПРИМЕЧАНИЕ. Содержание этой страницы представлено только в информационных целях и не может служить полной инструкцией по установке дверного доводчика, предоставляемой производителем. Поставка оборудования для коммерческих дверей не несет ответственности за установку или работу продаваемого оборудования и не может нести ответственность за неправильную установку.

Универсальный дверной доводчик для тяжелых условий эксплуатации — универсальное оборудование

Артикул Uh5063

Особенности — Этот сверхмощный доводчик контролирует входящий и исходящий трафик и автоматически закрывает дверь после каждого открывания. Он контролирует закрытие и запирание вашей двери, чтобы исключить захлопывание и повысить безопасность.
Размеры — Для наружных дверей до 250 фунтов. и 48 дюймов в ширину и межкомнатные двери до 250 фунтов. и шириной 60 дюймов

Технические характеристики

. Этот доводчик соответствует требованиям ANSI Grade 1, соответствует требованиям ASA и имеет диапазон открытия 180 градусов. Регулируемое натяжение пружины приводит в действие этот доводчик от размера 1 до размера 6, обеспечивая регулировку от легких до тяжелых применений.
Установка — совместима с большинством коммерческих дверей и может использоваться в стандартном, верхнем косяке и параллельном монтаже. Имеет запатентованную универсальную монтажную пластину с отверстиями, которые соответствуют шаблону отверстий большинства доводчиков на рынке.

Универсальная фурнитура

— выбор профессионалов для дверной фурнитуры и плоского оборудования.

Особенности — Этот сверхмощный доводчик контролирует входящий и исходящий трафик и автоматически закрывает дверь после каждого открывания. Он контролирует закрытие и запирание вашей двери, чтобы исключить захлопывание и повысить безопасность.
Размеры — Для наружных дверей до 250 фунтов. и 48 дюймов в ширину и межкомнатные двери до 250 фунтов. и шириной 60 дюймов

Технические характеристики

. Этот доводчик соответствует требованиям ANSI Grade 1, соответствует требованиям ASA и имеет диапазон открытия 180 градусов. Регулируемое натяжение пружины приводит в действие этот доводчик от размера 1 до размера 6, обеспечивая регулировку от легких до тяжелых применений.
Установка — совместима с большинством коммерческих дверей и может использоваться в стандартном, верхнем косяке и параллельном монтаже. Имеет запатентованную универсальную монтажную пластину с отверстиями, которые соответствуют шаблону отверстий большинства доводчиков на рынке.

Универсальная фурнитура

— выбор профессионалов для дверной фурнитуры и плоского оборудования.

Особенности — Этот сверхмощный доводчик контролирует входящий и исходящий трафик и автоматически закрывает дверь после каждого открывания. Он контролирует закрытие и запирание вашей двери, чтобы исключить захлопывание и повысить безопасность.
Размеры — Для наружных дверей до 250 фунтов. и 48 дюймов в ширину и межкомнатные двери до 250 фунтов. и шириной 60 дюймов.

Технические характеристики

. Этот доводчик соответствует требованиям ANSI Grade 1, соответствует требованиям ASA и имеет диапазон открытия 180 градусов. Регулируемое натяжение пружины приводит в действие этот доводчик от размера 1 до размера 6, обеспечивая регулировку от легких до тяжелых применений.
Установка — совместима с большинством коммерческих дверей и может использоваться в стандартном, верхнем косяке и параллельном монтаже. Имеет запатентованную универсальную монтажную пластину с отверстиями, которые соответствуют шаблону отверстий большинства доводчиков на рынке.

Универсальная фурнитура

— выбор профессионалов для дверной фурнитуры и плоского оборудования.

Найти онлайн:

Поделись этим:

Описание продукта

Этот сверхмощный доводчик контролирует входящий и исходящий трафик и автоматически закрывает дверь после каждого открывания. Он контролирует закрытие и запирание вашей двери, чтобы исключить захлопывание и повысить безопасность. Для наружных дверей до 48 дюймов и внутренних дверей до 60 дюймов. Этот доводчик соответствует требованиям ANSI Grade 1, соответствует требованиям ASA и имеет диапазон открытия 180 градусов. Регулируемая скорость закрывания, запирания и обратного хода, а также регулируемое натяжение пружины позволяют использовать этот доводчик от размера 1 до размера 6, обеспечивая регулировку мощности для легких и очень тяжелых применений. Совместимы с большинством коммерческих дверей и могут использоваться в стандартных, верхних косяках и параллельных установках. Имеет запатентованную универсальную монтажную пластину с отверстиями, которые соответствуют схеме отверстий большинства доводчиков на рынке, поэтому вы можете заменить сломанный доводчик, не сверля новые отверстия в дорогой или противопожарной двери. Универсальная фурнитура — это выбор профессионалов для коммерческой дверной фурнитуры и плоского оборудования.

Конструкция

Универсальная монтажная пластина: Предварительно просверленная стальная пластина соответствует схеме отверстий большинства доводчиков на рынке
Цельнометаллическая конструкция корпуса для дополнительной прочности
Гладкая алюминиевая отделка
Включенное оборудование: корпус доводчика в тон, крепежные винты и инструкции по установке

Долговечность

Соответствует стандартам ANSI Grade 1 для тяжелых условий эксплуатации
Можно использовать в помещении или на улице
Гарантия: Ограниченная 10-летняя гарантия распространяется на отделку и функционирование
Перечислено UL: 3-часовая огнестойкость для дополнительной защиты и соответствия строительным требованиям

Установка

Регулируемая скорость закрывания и запирания предотвращает захлопывание двери
Регулируемый задний упор помогает предотвратить повреждение ветром дверей, выходящих наружу
Диапазон открывания: 180 градусов для дополнительного удобства и проходного пространства
Монтаж: Стандартный, на верхнем косяке или параллельный монтаж
Регулируемый размер 1–6: возможность использования в различных условиях, от легких до тяжелых
Внутренние двери: левые или правые распашные двери весом до 250 фунтов и шириной 60 дюймов
Наружные двери: левые или правые распашные двери до 250 фунтов. и шириной 48 дюймов

Видео

Дополнительные изображения

Варианты монтажа

Чертежи

Просмотр полного изображения

Файлы

инструкции
1

Скачать

инструкции
2

Скачать

инструкции
3

Загрузить

Руководство по установке

Скачать

Информация о продукте

Технические детали

Цвет/отделка	Алюминий
Файнлайн	Коммерческий Ближе
Долговечность	Многофункциональное устройство для тяжелых условий эксплуатации
Розничная ширина	13,88 дюйма
Розничная высота	3,25 дюйма
Розничная глубина	5,25 дюйма
Розничный вес	9,8 фунта
Оборудование в комплекте	Да
Совместимость с наружной дверью	Левые или правые распашные двери до 250 фунтов. и 48 дюймов в ширину
Ближе Рейтинг	Регулируемый размер 1-6
Класс ANSI	1
Бэкчек	Регулируемый
Диапазон открытия	180 градусов
Тип крепления	Стандартный, верхний косяк, параллельный
Скорость закрытия и фиксации	Регулируемое закрытие
В помещении На улице	Оба
Список UL	Да, огнестойкость 3 часа
Соответствует требованиям ADA	Да
Гарантия	10-летняя ограниченная гарантия
Страна происхождения	Тайвань (TW)

Дополнительная информация

Артикул	Uh5061
УПК	879564040414
Марка	Универсальное оборудование
Тип	Ближе
