Как отрегулировать входную пластиковую дверь самостоятельно по высоте: видео-инструкция

Автор Michael На чтение 8 мин Просмотров 4.9к. Опубликовано Окт 10, 2019

Не всегда даже новый механизм работает идеально. Чаще всего проблемы с дверным полотном связаны с его неправильной установкой. Чтобы понять, как отрегулировать входную пластиковую конструкцию, стоит изучить ее отдельные элементы и как они связаны между собой. Дверь будет открываться и закрываться без помех, если проем ровный, а монтажный процесс проводился с соблюдением всех правил. Сначала стоит рассмотреть, какие бывают неисправности и поломки, а потом изучить алгоритм их устранения.

Содержание статьи

1. Варианты неполадок
2. Основные способы, методики и нюансы
3. Дверь с двумя петлями
4. Настройка прижима
5. Дверная петля типа WX
6. По горизонтали
7. По ответной части
8. Регулировочный процесс в зависимости от фурнитуры
9. Наладка ответной пластины
10. Заключение

Варианты неполадок

Неисправности могут отражаться даже в мелких деталях. Дверное полотно может поскрипывать, туго открываться или закрываться или не прилегать плотно к косяку. Если дверь не прилегает к коробке, плохо функционирует или открывается при малейшем сквозняке, то стоит провести частичный демонтаж. Чаще всего это происходит в следующих ситуациях:

1. Необходима регулировка, если конструкция находится в неустойчивом положении или неплотно прилегает к проему. Это самый распространенный дефект пластиковых входных дверей, когда установка проводилась не профессионалом. Важно, чтобы створки хорошо прижимались по всему периметру, а не в одном месте;
2. Прижимной механизм не доводится, слишком большое расстояние между полотном и коробкой, превышающее несколько миллиметров;
3. Нарушение геометрии. Этот дефект легко установить. Нужно зажать лист бумаги между притвором двери и коробкой. Если он не фиксируется дверью по всей длине притвора или вытаскивается без усилий, значит, есть нарушения.

Требуется регулировка, если конструкция провисла или произошло смещение створки относительно коробки. Все дефекты входных пластиковых дверей можно исправить самостоятельно. Для этого специалистами разработана пошаговая инструкция, расписанная ниже. Проблема решается проще, если гарантийный срок на изделие еще не истек. Тогда можно обратиться в сервисную службу производителя, при условии, что установкой занимались их сотрудники.

Если нет, то проводить демонтаж хозяевам придется самостоятельно и исправлять свои ошибки. Провести этот процесс не сложно. Главное, выявить причину неисправности и приготовить инструмент: шестигранный ключ, отвертки, уровень, строительный карандаш и пассатижи.

Основные способы, методики и нюансы

Дверь с двумя петлями

Вне зависимости от того, какой модификации дверная конструкция, чаще всего она оснащена стандартными петлями в количестве 2х штук. Если требуется настройка закрывающего и открывающего механизма, можно исправить положение с помощью простой отвертки. Регулировка горизонтального и вертикального смещения пластиковых входных дверей происходит при помощи двух винтов. Можно провести процесс самостоятельно, если настроить планку между петлей и коробкой.

Чтобы отрегулировать перекос, нужно снять декоративную планку на петле, установленной на полотне. Сначала требуется настежь открыть дверь, выкрутить болт, который фиксирует планку, потом закрыть ее и снять эту деталь. Под ней находятся основные винты: несколько основных и один регулируемый. Его можно крутить с помощью шестигранника. Нужно попробовать сначала ослабить винт или наоборот затянуть и посмотреть, изменится ли ход двери. Таким образом легко отрегулировать смещение относительно вертикали на 5 мм в каждую сторону по оси X.

Настройка прижима

Если требуется более тонкая регулировка пластиковых входных дверей, можно организовать прижим в пределах нескольких миллиметров самостоятельно. Визуально процесс можно изучить по видео в конце нашей статьи, но стоит предварительно разобраться и в текстовой инструкции. Для этого мастеру нужно попасть в верхнюю часть торца петли и отрегулировать винт. Чтобы поднять или опустить полотно, нужно крутить винт, который находится в нижней части дверного проема и закрывается специальными скобами. Его легко найти за отстегивающейся планкой, находящейся под петлей. Есть возможность поднять устройство на несколько миллиметров вверх или вниз.

Если скос более серьезный, то потребуется снимать дверь с петель и регулировать механизм в горизонтальном положении, потому что те винты, которые позволят сделать это, установлены внутри дверного короба. Таким способом происходит регулировка по оси Z. Петля крепится к коробу через планки, которые бывают разного диаметра.

При регулировке происходит вмешательство в заводские настройки, но если от этого конструкция будет работать более плавно, вреда не будет.

Дверная петля типа WX

Данный вид петель может регулироваться по горизонтали до шести миллиметров, вертикали до четырех миллиметров. Если прижим недостаточно плотный, его можно укрепить, если поставить втулки на тех местах, где происходит соединение полотна с петлей и коробкой.

По горизонтали

Чтобы провести эту процедуру, необходимо задействовать боковой винт. Он располагается в непосредственной близости от петли и зарывается планкой, которая крепится к двери. Чтобы провести процесс быстро и правильно, необходимо извлечь винт, фиксирующий положение петли. Стоит учитывать, что эта фурнитура находится в теле петли и проходит параллельно полотну. После того, как винт будет выкручен, произойдет смещение стопорящего внешнего декоративного корпуса петли. Именно тогда появится доступ к регулировочному винту.

Смещение необходимо проводить либо влево, либо вправо, в зависимости от того, куда открывается дверная конструкция.

По ответной части

Чтобы понять, как регулировать прижим на ответной части петли, необходимо осмотреть входные пластиковые двери и найти декоративный колпачок с торца петли. Он крепится на дверной коробке и легко снимается, если поддеть его любым острым предметом. Под этим колпачком находится эксцентрик с прорезями. Его требуется освободить. Чтобы сделать это, требуется выкрутить стопорящий болт. Этот винт находится сбоку в корпусе петли с лицевой стороны дверного полотна.

Выкручивание происходит с помощью специально ключа, вставленного в прорези эксцентрика.

Требуется развернуть его на необходимый угол и застопорить. Именно таким образом происходит усиление или ослабление прижима. Если нет специального ключа, то можно применить обычную широкую отвертку, но тогда винт придется полностью вкручивать, применяя при этом недюжие силы. Если требуется провести регулировочные действия по вертикали, нужно работать с винтами, расположенными внизу.

Регулировочный процесс в зависимости от фурнитуры

Чтобы разобраться, как регулируется входная дверная конструкция, нужно посмотреть, какую фурнитуру имеет пластиковая дверь. Некоторые современные производители вставляют саморегулирующие элементы, поэтому достаточно покрутить их рукой и не потребуется дополнительный инвентарь. Несмотря на это, чаще всего требуют демонтажа стандартные конструкции, где без шестигранника не обойтись. Ниже представлены все варианты:

• По оси Х нужно крутить винты в нижней и верхней петле. Речь идет не о том, чтобы прокручивать обе стороны сразу, а настраивать ту часть, которая затирает. Когда мастер открывает створку, то закручивая или выкручивая этот элемент можно добиться смещения полотна от коробки в любом направлении или в ее сторону;
• По оси Y можно осуществить регулировку при помощи того болта, который находится в торце, в нижней петле за декоративной планкой, с внешней стороны двери на самой створке. Его также нужно либо закручивать, либо выкручивать и смотреть, помогают ли эти действия. Нужно поворачивать эксцентрик, который расположен в вертикальном торце;

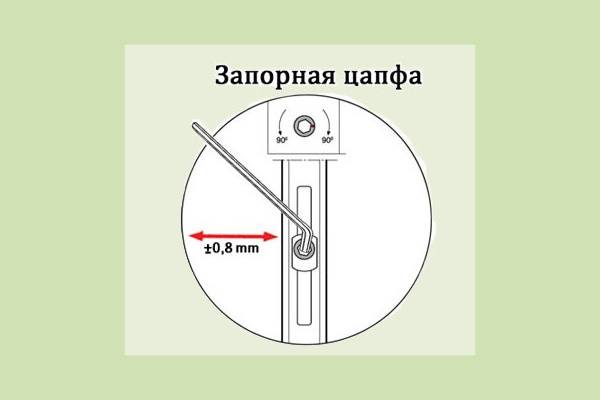

• Можно наладить механизм при помощи запорной цапфы на торце створки. Там фурнитура имеет отверстие под стандартный ключ и метку. Прокручивая устройство, можно ослабить или затянуть винты.

Чтобы понимать, как отрегулировать пластиковую входную дверь, нужно понять суть проблемы. Если требуется настроить механизм по высоте, стоит знать некоторые нюансы. Прежде чем начинать подобные мероприятия, нужно убедиться, в какой части прижим чересчур свободный или сильный. Все зависит от того, в какой части расположен эксцентрик.

Наладка ответной пластины

Прижим может быть отрегулирован, если провести мероприятия с запорной пластиной. Она располагается на самой коробке. Чтобы ослабить или наоборот затянуть прижим, нужно усиливать или ослаблять примыкание двери. Требуется регулировочный процесс со стороны петель и эксцентриков, а потом следует провести корректировку со стороны откидного механизма. Для этого требуется откинуть открытую створку. После этого повернуть вверх ручку. Важно, чтобы створка была закрыта, иначе механизм не даст сделать это. Нужно зафиксировать клипсу (язычок) в торце двери, в районе самой ручки.

Если смотреть на створку в открытом виде, то она будет прижимать язычок и разблокирует ручку. Когда произошла фиксация, дверь в таком состоянии можно откинуть вверх. Если найти во внутренней части механизма два эксцентрика, то наладка проводится за несколько минут. Важно не применять чрезмерную силу, а проводить регулировку плавно. После обжатия элемента эксцентрика можно вернуть дверное полотно в исходное положение и проверить работоспособность всей конструкции.

Заключение

Рассмотрев основные методы регулировки механизмов, стоит отметить, что в любом варианте нужно ответственно подходить к делу. Если сильно затянуть винты, потом будет проблематично вернуть их в исходное положение. Более того, пластик не очень прочный материал и при сильном давлении он может треснуть. Чтобы регулировка входной пластиковой двери прошла без ошибок, не стоит проводить ее самостоятельно без подготовки. Существует дополнительная инструкция, которую можно посмотреть в видео ролике выше.

Регулировка прижима пластиковых дверей своими руками

Пластиковая дверь

Срок службы любых вещей можно значительно продлить, если знать, как правильно за ними ухаживать. Регулировка пластиковых дверей — прижима, положения относительно вертикали — это обязательные профилактические мероприятия, которые необходимо проводить регулярно во избежание их выхода из строя.

Независимо от того, где установлена пластиковая дверь — на входе или на балконе, её главной задачей в холодное время года является сохранение тепла. Для этого она снабжается специальными резиновыми уплотнителями и прижимным механизмом, который легко поддается регулировке.

Содержание

• 1 Как определить необходимость регулировки
  • 1.1 Сезонная регулировка
  • 1.2 Регулировка по необходимости
• 2 Инструкция по регулировке
  • 2.1 Фурнитура марки «ROTO»
  • 2.2 Фурнитура марки «WINKHAUS»
  • 2.3 Фурнитура марки «SIGENIA», «AUBI», «GU» и других

Как определить необходимость регулировки

Сезонная регулировка

Смена времен года в наших климатических условиях сопровождается значительными изменениями температуры и влажности, которые требуют перевода пластиковых дверец и окон на соответствующий режим работы (см. Регулировка балконной двери).

Минимум один раз в полгода необходимо проводить следующие мероприятия:

• Очистка дверной фурнитуры жесткой кистью от грязи и старой смазки.
• Очистка влажной тканью всех элементов дверной рамы и коробки.
• Смазка механизмов и уплотнителей силиконовой смазкой.
• Регулировка с переводом на соответствующий сезонный режим.

Регулировка по необходимости

О том, что дверь стала хуже прижиматься к раме в закрытом положении, свидетельствует появление сквозняков, понижение температуры воздуха в помещении.

• Приложите руку к дверному косяку, чтобы определить, поддувает ли ветер через щели между дверкой и коробкой.
• Или возьмите лист бумаги, прижмите его закрытой дверцей и потяните его на себя. В том месте, где он будет вытягиваться слишком легко, прижим ослаблен.

Для справки. Не всегда причиной появления сквозняков является неправильная настройка. Иногда проблема заключается в износившемся уплотнителе, который необходимо заменить для восстановления функциональных свойств пластиковой дверки.

Инструкция по регулировке

Фурнитура марки «ROTO»

Чтобы сделать прижим дверки более плотным, найдите на её торце разъем под шестигранник. Вставьте в него шестигранный ключ № 4 и поверните его по часовой стрелке или против неё, в зависимости от того, какого результата вы хотите добиться.

Регулировочный разъем

Фурнитура марки «WINKHAUS»

Прижим пластиковой дверки с этой фурнитурой можно отрегулировать с помощью обычных пассатижей или даже вручную. Для этого эксцентрик нужно покрутить и подвигать вверх или вниз, чтобы установить необходимую силу.

Регулировка вручную

Фурнитура марки «SIGENIA», «AUBI», «GU» и других

На фото виден ролик с риской, который вращается с помощью шестигранного ключа № 4. положение риски указывает на степень прижима: чем ближе она к уплотнителю, тем сильнее прижим (зима). Летом следует поворачивать ролик так, чтобы риска смотрела в обратную от уплотнителя сторону.

Ролик с риской

Следует заметить, что не всегда самостоятельная настройка прижима дает нужные результаты, так как причина неисправности может быть более серьезной (см. Ремонт балконной двери). В этом случае лучше вызвать специалиста из той компании, которая занималась установкой вашей дверки.
