Как регулировать скрытые петли для межкомнатных дверей: своими руками, видео

Дверные петли – деталь небольшая, но важная. От качества изделия зависит периодичность возникновения неисправностей и их ремонта. Поэтому выбирать петли нужно с умом.

Кроме того, к поломкам дверных петель приводят нарушения правил эксплуатации. При возникновении такого рода проблем требуется либо регулировка, либо полная замена петель.

У скрытых петель имеется дополнительная специфика – они сконструированы по особенной схеме. Закрытое крепление хотя и приятно для глаз, однако требует больших усилий в случае возникновения поломок.

Перед выбором скрытых петель необходимо удостовериться, что товар соответствует государственным стандартам. В России нормативные акты регулируют нагрузку, которую может выдержать крепление, размер изделия и прочие характеристики. Также при покупке следует обращать внимание на наличие гарантии от магазина.

В этой статье мы расскажем, как производится регулировка скрытых петель межкомнатных дверей и какие принять меры, чтобы избежать постоянных поломок изделия.

Устройство и характеристики скрытых петель

Стандартно петли выдерживают не менее 200 тысяч срабатываний. Дверь должна поддаваться легко. Материал изготовления скрытых петель – алюминиевый сплав с дополнительными элементами – цинком и другими металлами. Также в составе могут быть дополнительные материалы покрытия – краска, напыление и прочее.

Особенность скрытых петель состоит в том, что механизм в них спрятан под металлическим корпусом. Вся конструкция прикрепляется к створкам дверей и фиксируется винтами.

В основе механизма находится специальный рычаг. При открывании двери он выходит из специального гнезда, при закрывании – входит в него обратно. Петли-невидимки отличаются от обычных тем, что этот процесс скрыт под корпусом изделия.

Преимущества и недостатки

Основными преимуществами скрытых петель являются:

• Надежность. Механизм надежно защищен металлическим корпусом. Их практически невозможно спилить или выбить без использования специальных инструментов и наличия соответствующих навыков.
• Декоративность. Такие изделия не нарушают общий вид интерьера. Поэтому если для вас важным фактором является дизайн, скрытые петли – однозначно ваш выбор.
• Регулировка скрытых дверей выполняется без демонтажа корпуса.
• Створка надежно зафиксирована и закреплена к корпусу.

К недостаткам изделия можно отнести:

• Более высокая стоимость относительно обычных петель.
• Более сложный процесс установки.
• В случае, если требуется снятие двери, удалить скрытые петли бывает трудно.

Регулировка скрытых дверных петель в случае поломки не так трудна, как может показаться на первый взгляд. Производители изделий учитывают фактор возможных поломок и делают все возможное, чтобы облегчить ремонт.

Регулировка

Случается, что дверь начинает плохо открываться или не закрывается. В таких случаях требуется регулировка. Регулировка дверей со скрытыми петлями осуществляется при помощи шестигранного ключа.
Процесс регулировки осуществляется по следующей инструкции:

1. Ввести шестигранный ключ в соответствующее отверстие на корпусе петли.
2. Вкрутить петли до упора.
3. В случае, если нужно ослабить прижим, шестигранный ключ поворачивается в обратную сторону.

Конструкция большинства моделей петель предполагает регулировку в пределах 1 миллиметра.

Дополнительные указания по регулировке

Регулировка петель может производиться по горизонтали, по вертикали и по прижиму.

Горизонтальная регулировка выполняется изменением положения на правой стороне винта на верхней петле. Дверь благодаря поступательным движениям выравнивается.

Вертикальная регулировка осуществляется при помощи регулировочного винта. Этот элемент конструкции используется для соединения двух рычагов изделия. Этот способ позволяет убрать дефекты и выровнять положение двери относительно потолка. В этом случае диапазон регулировки увеличивается до 2 миллиметров.

Прижимная регулировка осуществляется путем изменения положения эксцентрика. Он находится в левой части петли. При помощи ключа с шестью гранями створка двери плотнее прижимается к коробу, а зазор между полом и дверью приводится в норму.

После этих манипуляций можно приступать к другим этапам работы с дверным проемом – декорациям, настройке замка и прочему.

Как правильно выбрать скрытые петли

Чтобы избежать будущих неприятностей с дверной конструкцией, выбирать потайные петли нужно с умом. Обращать внимание при покупке следует не только на цену, но и на тип и характеристики изделия.
Основное требование к дверным петлям состоит в том, что они должны обеспечивать не только открывание и закрывание двери, но и надежность всей дверной конструкции.

Также у дверных петель есть дополнительные характеристики:

• Размеры. Выбирать размер петли следует исходя из размеров двери. Чем больше дверь, тем больше должны быть по размеру петли. В первую очередь здесь учитывается вес двери, а не ее высота.
• Количество петель. Две петли подойдут для большинства домашних дверей. Однако для более тяжелых конструкций нужно не менее 3-4 петель.
• Материал изготовления. Железные двери требуют стальных петель. Они дороже, но прочнее. Для обычных дверей можно использовать петли из стандартного металлического сплава.

Лучшим вариантом будет покупка моделей от известных производителей, давно работающих на рынке и имеющих положительную репутацию. Ведущими фирмами по производству дверной фурнитуры на данный момент являются Krona Koblenz Doors, AGB и некоторые другие.

Процесс установки

Для монтажа дверных петель вне зависимости от разновидности и материала требуется определенный перечень инструментов, в который входят измерительные приборы, ручка или карандаш, дрель, шуруповерт и молоток. Также может понадобиться стамеска.

Процесс установки петель разнится в зависимости от материала двери.

Для дерева

При установке петель на дерево необходимо следовать таким инструкциям:

1. Измерение полотна под петли. Отмерив места для монтажа, обведите их карандашом, чтобы не ошибиться при установке. Контуры рисуются и для накладки, и для самих петель.
2. Разметка коробки двери. Полотно вставляется в короб, колышками регулируется положение. Для отверстий на коробе рисуются дополнительные обозначения.
3. Снимается створка, на отмеченных местах прикладываются петли, контуры которых обводятся.
4. Высверливается отверстие для накладки. Отверстие должно соответствовать размерам петель. Отверстия создаются и в полотне, и в коробе.
5. Разъединение петель откручиванием винта, вставка больших элементов в отверстия и фиксация их шурупами. После этого в другие отверстия фиксируются остальные детали петли. Далее обе части изделия соединяются винтами.

Следует помнить, что при неправильном монтаже дверь может перекосить – в таком случае потребуется демонтаж петель и восстановление конструкции. Если вы не уверены в своих силах – вызовите мастера.

Для металла

Для металлических дверей процесс установки петель протекает проще. Как правило, на таких полотнах уже есть все необходимые отверстия. Нужно просто зафиксировать фурнитуру в нужном порядке.

Дополнительная информация

Многие пользователи задаются вопросом – как часто менять петли? Надолго ли поможет регулировка скрытых петель межкомнатных дверей? Ответ на этот вопрос зависит от конкретной модели изделия.

Самыми качественными петлями по праву считаются итальянские. Они редко ломаются, а единичная регулировка позволит надолго забыть о проблемах с петлями.

Другое дело – китайские петли, довольно часто приходящие в негодность.

Поэтому в первую очередь необходимо позаботиться о качестве приобретаемого вами изделия. Именно от производителя петель зависит, как часто вам придется ремонтировать дверь.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Регулировка скрытых петель межкомнатных дверей

Межкомнатные двери с установленной в них скрытой фурнитурой пользуются значительным спросом в жилых и офисных помещениях, поскольку такое крепление незаметно для глаз, конструкция получается красивая, имеет завершенный вид. Однако регулировка скрытых петель межкомнатных дверей – не самое простое дело, поэтому в случае каких-либо проблем с закрыванием и открыванием ее нужно выполнять аккуратно, в соответствии с прилагаемой инструкцией, используя соответствующий инструмент.

Содержание

Устройство и требования к скрытым петлям

В нормативных документах к дверным петлям немало требований.

Основные характеристики, которым они должны соответствовать, – это:

• прочность крепления;
• обеспечение открывания и закрывания двери, причем плавно, без рывков, скрипа;
• невозможность произвольного разъединения элементов навеса;
• надежность и безотказность в течение гарантийного периода.

Качественные навесы должны выдержать не меньше 200 тысяч циклов срабатывания. Скрытые петли, чтобы они соответствовали всем требованиям, чаще производят из цамака – слава на основе алюминия с медью и цинком с добавлением магния. Сплав абсолютно безопасный для человека. Дополнительно навесы могут иметь хромированное напыление или иное покрытие.

Что представляют собой скрытые навесы

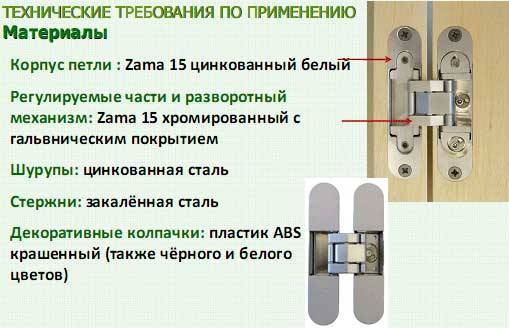

Невидимая петля – это шарнир, который спрятан в корпусе из металла. Корпус соединяется со створкой за счет особого рычага. Он состоит из двух элементов, соединенных винтом. При закрытии двери этот рычаг входит в предусмотренную нишу, поэтому его не видно. Скрытые петли выполняют одновременно несколько функций: удерживают полотно и фиксируют его на коробе.

Достоинствами скрытых петель, по сравнению с обычными, являются:

1. Особая конструкция навесов позволяет открывать дверь на 180 градусов (если не мешает наличник), что очень удобно, когда требуется переносить мебель.
2. Их регулировку можно выполнять, не снимая створку с короба.
3. За счет незаметности они обеспечивают конструкции привлекательный вид.
4. Створка плотно и равномерно прилегает к коробу.

Навесы могут быть левыми и правыми, а также комбинированными. Они способны выдержать даже достаточно тяжелые двери в 50 кг. Еще одно преимущество скрытых петель – это устойчивость к взлому, что важно, если они установлены в офисе. Такие навесы невозможно срезать из-за того, что они «спрятаны».

В каких случаях требуется регулировка навесов

Отрегулировать навесы при помощи винтов или эксцентриков необходимо в таких случаях:

1. Створка плохо открывается либо закрывается, для этого приходится прилагать усилия.
2. По периметру двери либо только в одной части появился зазор.
3. Полотно шатается, вибрирует, плохо держится.
4. При закрывании двери она снизу затирается о пол или порог.

Также признаком того, что пора регулировать навесы, являются проблемы с ручкой или замком. Если дверь немного просела или перекосилась, то будет несовпадение части механизма на полотне с ответным пазом в коробе. Если такие проблемы не исправить сразу же, то это приведет к еще большему заеданию нажимного гарнитура и замков, их может заклинить.

Монтаж и регулировка

Скрытые петли устанавливаются в межкомнатные двери с использованием шаблона, который прилагается производителем в комплект к навесам вместе с инструкцией и инструментом для регулировки дверей со скрытыми петлями. Лучше всего доверить установку петель мастеру, поскольку он будет использовать фрезеровальный аппарат и стальной шаблон (трафарет), который помогает удалить древесину или шпон из двери на требуемую глубину.

Корректировать положение створки можно в трех направлениях:

1. По горизонтали. Для этого необходимо подкрутить винт, который расположен на поверхности навеса. Он находится на той части петли, которая вмонтирована в торец дверного короба.
2. По вертикали. Для регулировки в этой плоскости подкручивается винт, установленный вертикально, он одновременно отвечает за крепление двери.
3. По степени прижима. За прижим отвечают эксцентрики, регулировать их нужно специальным ключом.

При помощи регулировки петель можно сместить дверь на 1-3 мм, точное значение зависит от производителя фурнитуры.

Корректирование двери по вертикальной плоскости

Для регулировки положения двери по высоте (вертикали) необходимо:

1. Перед тем, как отрегулировать скрытые петли межкомнатной двери, под полотно надо поместить клин.
2. Затем потребуется открутить крепежные винты, которые фиксируют навесы. В результате створка опустится на клин.
3. Клин необходимо переместить так, чтобы установить подходящее расстояние от двери до пола, чтобы она не затиралась, но и не было большого зазора для сквозняка.
4. Теперь можно закручивать крепежные винты обратно. Также шурупы стоит вкрутить в дополнительные отверстия для крепления.

После этого остается только извлечь клин из-под двери, проверить ее работоспособность.

Корректировка прижима

Для этого необходимо при помощи шестигранника подкрутить эксцентрики. Иногда они имеют другую форму. В комплекте к навесам обязательно должен идти ключ для регулировки скрытых петель дверей. Эксцентрики располагаются на части навеса, что закреплен на дверной коробке.

Весь процесс состоит из таких шагов:

1. Для начала нужно повернуть оба винта, предусмотренные для регулировки глубины, ровно на один оборот.
2. Повернуть эксцентрик против часовой стрелки, если нужно усилить прижим коробки
3. Если требуется ослабить прижим дверного полотна, то эксцентрики нужно поворачивать по направлению хода часовой стрелки.

В большинстве моделей дверей эксцентрики позволяют регулировать прижим на 1 мм.

Регулировка по горизонтали

Ее также именуют боковой, поскольку дверь смещается не вверх-вниз, а вбок. Для регулировки применяется винт, расположенный на той части навеса, который закреплен на полотне. Максимальный допустимый ход зависит от модели навеса и составляет 1-1,5 мм. Для корректировки пригодится шестигранник.

Усиленные петли

Для тяжелых межкомнатных дверей могут быть использованы усиленные петли. Принцип их корректировки аналогичен, только в каждой петле больше регулировочных винтов.

Особенности регулировки усиленных петель:

1. Чтобы скорректировать положение двери по вертикали, нужно подкрутить 6 винтов на той части навеса, которая врезана в коробку (3 в верхней и 3 в нижней части).
2. Для прижима нужно подкрутить не один, а два эксцентрика в той половине навеса, которые закреплена на дверной коробке (один в верхней и один в нижней части).
3. Для корректировки положения створки по горизонтали подкручивают два винта, которые находятся в элементе навеса, установленного на створке (один сверху и один снизу).

Скрытые петли – это удобный и красивый вариант навесов. Но не имея навыков и соответствующего оборудования, самостоятельно их монтировать очень сложно. Зато регулировку в трех направлениях своими силами выполнить достаточно просто.
