4 лучшие идеи сборки с фото

Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений  выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.

Идея N1: Изготовление локального мини-обогревателя

Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.

Порядок изготовления такого мини обогревателя следующий:

  • Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см2. Очистите и обезжирьте их поверхность.
  • При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала.
    Рисунок 1: элементы для изготовления обогревателя
  • При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
  • Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
  • Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними.
    Рис. 2: совместите два стекла

Края фольги загните под стекло на одну сторону.

  • На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов.
    Рис. 3: закрепите контакты на деревянном бруске

Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

  • Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
  • По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки.
    Рис. 4: вырежьте термоизоляцию нужного размера
  • К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях.
    Рис. 5: места для нанесения клеевого состава
  • По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии.
    Рис. 6: припаяйте клемму к медной шине
  • Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий.
    Рис. 7: заизолируйте места электрических контактов
  • В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
  • Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

Панельный ИК нагреватель

Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем  конструкцию  керамического обогревателя,  для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м2), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

Весь процесс подразделяется на такие этапы:

  • Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
  • Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность.
    Рис. 8: изготовление токопроводящего состава
  • При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже:
    Рис. 9: схема нанесения графитной дорожки
  • Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
  • К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U2 / R

Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

Рис. 10: преимущества ИК обогревателя перед конвекционным

Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать  при помощи деревянной рамы по периметру.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

Рис. 11: Пример использования БУ регистра

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

  • Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра.
    Рис. 12: Возьмите старый радиатор
  • Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления.
    Рис. 13. Подготовьте два отверстия
  • Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины.
    Рис. 14: закрутите ТЭН в нижнее отверстие

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

  • Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
  • Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла.
    Рис. 15: закройте горловину для заливки масла
  • Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

Рис. 16: Конструкция для перемещения на колесиках

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

  • Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса).
    Рис. 17: обрежьте трубу нужной длины
  • Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
  • Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона.
    Рис. 18: положение спирали в трубе

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

  • С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе.
    Рис. 19: разделение вентилятора и трубы с нагревателем
  • Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
  • Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

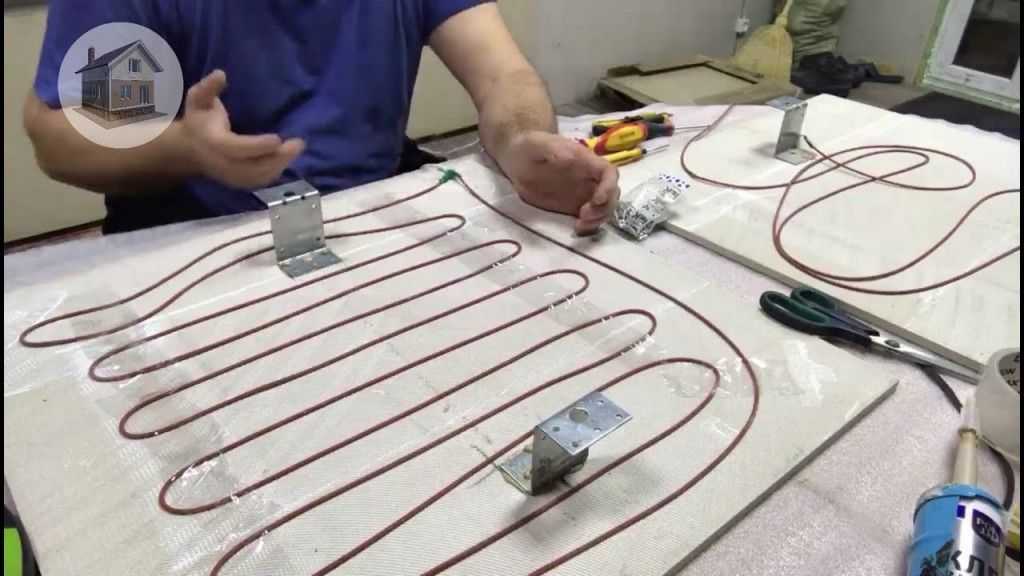

Видео инструкции

Как сделать обогреватель своими руками

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Требования к самодельному прибору

Большинство из тех, кто хочет попробовать свои силы в самостоятельном изготовлении обогревателя, вряд ли стремятся к слишком сложной работе.

Да и покупка большого количества различных технических элементов и узлов, чья стоимость вполне сопоставима с ценой готового изделия, вряд ли экономически оправдана. Таким образом, будущий прибор должен быть:

  • простым в монтаже;
  • продуктивным;
  • экономичным в потреблении электроэнергии;
  • безопасным;
  • выгодным, то есть затраты на его производство должны быть минимальными;
  • удобным;
  • компактным.

Рассматривая существующие обогреватели, выпускающиеся промышленостью, можно сделать вывод, что всем этим требованиям соответствуют приборы, работающие по принципу инфракрасного излучения. Точнее, так называемые термопленки. Материал генерирует тепловую энергию, передающуюся предметам, которые, в свою очередь, разогревают окружающую среду. Такой способ обогрева считается наиболее эффективным, поскольку выработанное тепло не растрачивается впустую. Соответственно и кпд такого устройства очень высок.

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

  • Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
  • Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
  • Эпоксидный клей.
  • Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

  • Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
  • На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
  • Пластиковые листы соединяем между собой при помощи эпоксидного клея.
  • Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
  • С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
  • Тщательно просушиваем конструкцию. Даже небольшая влажность повредит  самодельный обогреватель  при первой же попытке включения.
  • Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как  полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Графит измельчается и смешивается с эпоксидным клеем — так получается графитовый проводник

Схема устройства будущего обогревательного устройства

Самоделка #2 — мини-обогреватель из фольги и стекла

Следующее самодельное устройство работает по схожему с предыдущим принципу. Для его изготовления понадобится:

  • два одинаковых по размерам куска стекла;
  • алюминиевая фольга;
  • герметик;
  • обычная парафиновая свеча;
  • провод с вилкой на конце;
  • эпоксидный клей.

Также пригодится приспособление для удерживания свечи во время работы, ватные палочки для удаления сажи и тряпочка для чистки стекла.

Внутренняя поверхность стекла покрывается сажей для создания токопроводящего слоя

Приступаем к сборке:

  • Тщательно очищаем стекло от всевозможных загрязнений: следов краски, пыли, жира и т.п.
  • Формируем токопроводящую поверхность. Для этого при помощи свечи на одну сторону каждой стеклянной заготовки равномерно наносим  копоть, которая и выступит в роли проводника. Для облегчения процесса стекло перед операцией лучше охладить – так копоть осядет ровнее.
  • С краев заготовки ватной палочкой аккуратно убираем лишнюю копоть, так, чтобы получилась прозрачная окантовка шириной около половины сантиметра.
  • Вырезаем две полоски из алюминиевой фольги, ширина которых соответствует размеру токопроводящей поверхности. Они предназначены для выполнения функции электродов.
  • Укладываем заготовку покрытой копотью стороною вверх и наносим на нее эпоксидный клей. Раскладываем по краям электроды из фольги так, чтобы их края выходили за заготовку.
  • Накрываем деталь вторым листом, направленным закопченным слоем внутрь, тщательно прижимаем и склеиваем. Все соединения хорошо герметизируем.

Проводим испытания и замеряем сопротивление токопроводящего слоя. Теперь можно рассчитать мощность прибора, которая будет равна произведению сопротивления поверхности  на квадрат силы тока. Если полученное значение находится в пределах, разрешенных нормативной документацией, прибор можно подключать в розетку. Если же нет, придется собирать его заново. При этом  надо учитывать, что чем шире слой сажи, тем меньше сопротивление устройства и, соответственно, выше температура нагрева стекла.

Макет самодельного обогревателя из стеклянных пластин

По принципу использования инфракрасного излучения работает еще один простейший самодельный прибор, собрать который можно  за несколько минут. Это устройство состоит из листа алюминиевой фольги, установленной на батарее и ориентированной на комнату. Тепло, исходящее от радиатора, собирается зеркалом фольги и отражается в помещение, без ненужных потерь на прогрев стен.

Способов сделать обогреватель своими руками существует множество. Можно выбирать разные принципы работы устройств и материалы, из которых они будут изготовлены. Главное, не забывать о том, что приборы в обязательном порядке должны быть безопасными. Не нужно лениться замерять сопротивление и рассчитывать мощность, чтобы определить, допустимо ли подключать самоделку в розетку или нет. Все контакты устройств, провода, токопроводящие части должны быть тщательно изолированы. Безопасный, эффективный и практичный обогреватель будет долгие годы радовать своей безупречной службой.
