виды и размеры нагелей с/без дюбеля

Читайте в статье:

• Устройство шурупа
• Разновидности и размеры
• Как вкрутить саморез в бетон
• Требования к расположению саморезов
• Как выбрать

Саморезы по бетону (нагели, шурупы, анкеры) – предназначены для вкручивания в кирпичные, пенобетонные и бетонные поверхности. Это усиленная версия шурупов, используемых в столярных работах.

Металлические нагели по бетону применяются для монтажа строительных и мебельных элементов (рам, каркасов, навесных шкафов) к твердым основаниям. Они незаменимы, если нужно что-нибудь прикрутить к потолку или повесить на стену.

Устройство шурупа

Шурупы по бетону изготавливают из высокопрочной стали, пассивированной специальными составами для защиты от коррозии и механических повреждений при вкручивании. В зависимости от сплава, использованного для пассивации, выпускаются саморезы желтого, серого, черного и серебристого цветов.

Шуруп состоит из головки и тела – металлического стержня с резьбой. Нижняя часть тела самореза сужена в виде конуса. На нее нанесены насечки, которые не позволяют шурупам выкручиваться и выпадать из отверстий, а бетону – растрескиваться во время монтажа.

Резьба саморезов также имеет насечки, усиливающие ее сцепление с бетоном. Высота резьбы вдоль тела шурупа может меняться. Широко распространены метизы с неравномерной высотой резьбы. Они подходят для работы с ячеистым (пористым) бетоном (полистиролбетоном или арболитовым блоком), кирпичом (керамическим, силикатным или лего-кирпичом) и подобными им материалами.

Саморезы по бетону отличаются от обычных более частым шагом резьбы. Он позволяет использовать нагели без сверления отверстий.

Разновидности и размеры

Шурупы, саморезы и анкеры по бетону должны соответствовать межгосударственному стандарту «Шурупы» – ГОСТ 1147-80. Между собой они различаются по следующим характеристикам:

• тип материала;
• покрытие;
• форма головки и тип шлица;
• конструкция резьбы.

Саморезы изготавливаются из углеродистых коррозионностойких сталей или из латуни. По цвету шурупа можно определить технологию, которая использовалась для нанесения защитного покрытия:

• желтый или серебристый цвет у оцинкованных метизов – на них гальваническим способом нанесен слой цинка, предохраняющий от коррозии;
• черный цвет имеют оксидированные саморезы, побывавшие в контакте с окислителями;
• серый и темно-серый цвет у шурупов, подвергшихся фосфатированию.

Крепеж, изготовленный из латуни, также имеет желтый оттенок. Латунные нагели устойчивы к агрессивной среде. Их недостаток – хорошая пластичность: они легко деформируются при неправильном монтаже.

Саморезы по бетону без покрытия изготавливают из нержавеющей стали и ее сплавов с никелем и хромом. Такие метизы обладают высокой коррозионной устойчивостью.

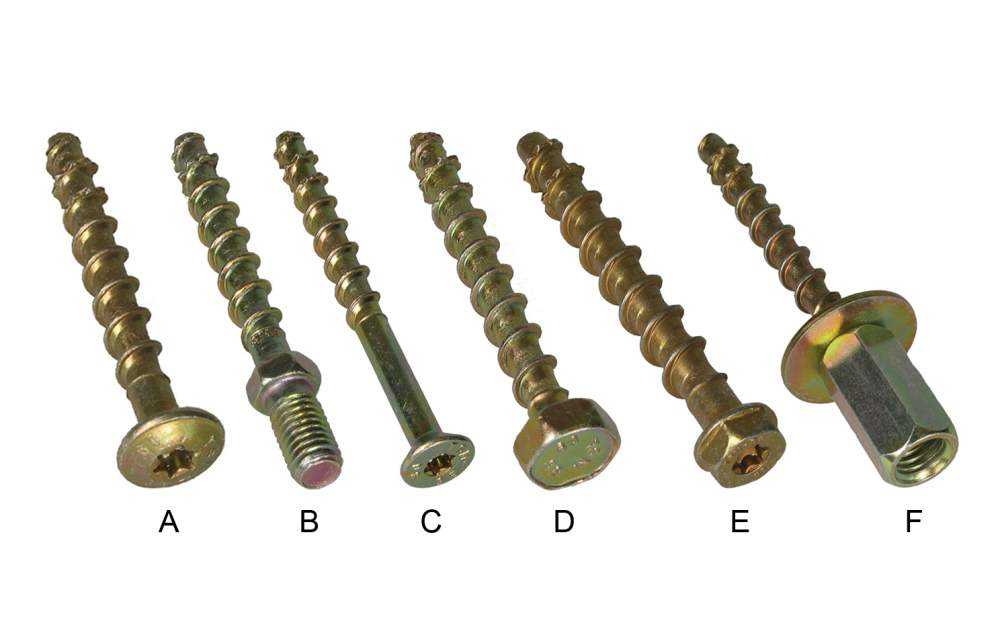

Головки нагелей могут иметь форму цилиндра, полуконуса, шестигранника. Они бывают потайными и выступающими. Типы шлицов в головках и инструмент, необходимый для монтажа определенного типа, приведены в таблице:

Шурупы изготавливают с резьбой следующих типов:

• Конусовидная, в форме елочки, которую образуют наползающие друг на друга витки. Толщина шурупа – до 8 мм, длина – до 200 мм.
• Универсальная. Самый распространенный тип, встречающийся на саморезах разного назначения. Заворачивается в основание как с дюбелем, так и без него. Толщина – до 6 мм, длина – до 220 мм.
• С переменным шагом витков. Нарезается на нагелях, которые монтируются без дюбелей. По всей длине на теле такого шурупа расположены впадины и выступы. Разная частота шага резьбы и дополнительные насечки усиливают сцепление метиза с кирпичом или бетоном. Диаметр – 7,5 мм, длина – до 212 мм.

В таблице указаны размеры, вес тысячи штук и другие характеристики метизов.

Как вкрутить саморез в бетон

Существует два способа вкручивания саморезов в бетон: с дюбелями или без них. Дюбель представляет собой гильзу из вязкого пластика с рельефной наружной стороной, которую забивают в отверстие. В дюбель вкручивают саморез. Расположенные на поверхности гильзы шипы, лепестки и крючья работают на распор и не выпускают увязший в пластике метиз.

Дюбели используют в соединениях, требующих дополнительной плотности сцепления:

• для крепления тяжелых объектов;
• для монтажа строительных элементов на конструкции из ячеистых (пористых) бетонов;
• для крепления к основаниям, испытывающим воздействие вибрации.

Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:

1. Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него. Как просверлить железобетон.
2. Очистите высверленное отверстие от пыли и бетонной крошки.
3. Молотком забейте в него дюбель.
4. Ввинтите саморез в дюбель шуруповертом или отверткой.

Чтобы правильно закрутить саморезы с дюбелями в бетон или кирпич, выполните следующий алгоритм:

1. Просверлите в стене или потолке отверстие с диаметром, равным диаметру дюбеля. Если материал стены мягкий (пористый), используйте для этой операции электродрель (шуруповерт) и сверло с твердосплавным наконечником. Если плотность материала основания выше 700кг/м³, для работы понадобится перфоратор и специальное сверло для него.
2. Очистите высверленное отверстие от пыли и бетонной крошки.
3. Молотком забейте в него дюбель.
4. Шуруповертом или отверткой ввинтите в дюбель саморез для бетона.

Чтобы закрутить в стену саморезы для бетона без применения дюбелей, воспользуйтесь одним из способов:

• Высверлите в стене отверстие, диаметр которого немного меньше диаметра нагеля. Молотком забейте в отверстие шуруп с резьбой- «елочкой». Использованные подобным способом шурупы не годятся для повторного использования.
• Подготовьте шаблон-кондуктор. Подберите сверло, диаметр которого на 0,5–1 мм больше, чем диаметр головки нагеля. Под прямым углом просверлите обрезок доски или бруска. В нужном месте прижмите шаблон к стене. Вставьте в просверленное в нем отверстие шуруп и вкрутите в бетон с помощью дрели.

Как завернуть шуруп в бетон

Смотрите это видео на YouTube

Требования к расположению саморезов

Перед монтажом саморезов разметьте места для их установки. Сделайте это, соблюдая следующие правила:

• расстояние от края до первой точки крепления больше, чем две длины самореза;
• отверстие глубже длины шурупа;
• в основаниях из пористого бетона используются дюбели (саморезы) длиной от 60 мм, из плотного – от 40 мм.
• анкеры располагаются на расстоянии 120 мм один от другого в ячеистом бетоне или 150 мм – в плотном.
• метизы вкручены так, чтоб не между ними не образовались мосты холода.

Как выбрать

1. Рассчитайте нагрузку на шуруп. Чем меньше плотность основания и тяжелее монтируемый элемент, тем длиннее должен быть нагель. Для крепления конструкций, которые весят меньше килограмма, используйте шурупы с размерами 3х16 мм. Саморезы 3х25 мм надежно прикрепят пятикилограммовые элементы к стене из пористого бетона. Для прикручивания этих элементов к поверхности из плотного материала подойдут шурупы 3х20 мм. Для навешивания двадцатикилограммовых конструкций понадобятся саморезы по бетону с диаметром тела 4 мм и длиной 20–70 мм. Шестимиллиметровые нагели удержат вес до 50 кг, а с диаметром 8–10 мм – до 100 кг.
2. При выборе саморезов учитывайте форму их головок. Они должны сочетаться с дизайном помещения или подходить для скрытого монтажа.
3. Фосфатированные или оксидированные черные саморезы используйте в сухих помещениях. Для мест с высокой влажностью покупайте оцинкованные метизы, саморезы из нержавейки или латуни.

На цену саморезов по бетону влияют:

• тип покрытия – черные и серые метизы стоят дешевле желтых или серебристых;
• длина – чем длиннее, тем дороже.

Анкеры, нагели, шурупы и саморезы, дюбеля по бетону относятся к категории недорогих товаров. Не стоит искать места, в которых они продаются по акции или мониторить цены в соседних строительных магазинах – разница в стоимости будет несущественной. Если, конечно, вы не затеяли генеральный ремонт, для которого покупаете метизы упаковками.

Саморезы Harpoon по бетону — Harpoon.pro

Самонарезающие шурупы, используемые для крепления к бетону кровельных и облицовочных материалов, должны легко проникать в основание без риска его разрушения и обеспечивать надежную фиксацию обшивки. Саморезы по бетону HARPOON максимально соответствуют всем этим требованиям.

Подбор продукта

• Назначение

  гвл

  для доборных элементов

  для лстк

  для плоской кровли

  для прижимных элементов

  для профлистов

  для сэндвич-панелей

  осп

  по бетону

  по гипсокартону

  по металлу

  фанера

  фиброцементные плиты

  цсп

• К чему крепить

  к бетону

  к металлу

• Наконечник

  острый

  сверло

• Особенности

  torx

  с зенкующими ребрами

  с крестовой головкой

  с крыльями

  с потайной головкой

  с пресс-шайбой

  с сферической головкой

  с уплотнительной шайбой

  с шестигранной головкой

• Тип

  полушестигранные

• Вид крепления

  сэндвич-панели

  лстк

  доборные элементы

• Материал основания

  металл

  бетон

• Тип

  harpoon plus

  harpoon

Сбросить

Шурупы по бетону HARPOON для крепления сэндвич-панели к бетону HCC-R-S19

Шурупы по бетону HARPOON для крепления профилированного листа к бетону HCC-R-S19

Шурупы по бетону HARPOON для крепления кровельных тарельчатых дюбелей к бетону HCCV-R

Всего продуктов 3

|

‹ Назад

1
Вперед ›
| Показать все

Основными конструктивными особенностями крепежных изделий для крепления к бетонным основаниям являются:

• Остроконечная форма: наконечник-острие легко проникает как в обшивку, так и в твердые строительные основы, при этом не вызывая растрескивания и сколов;
• Достаточная длина: обычно участок фиксации в бетоне является большим, чем в металле. Использование саморезов подходящей длины с переменной резьбой минимизует риск вырыва крепежа из материала;
• Комплектация шайбой с прокладкой: расширение поверхности соприкосновения прижимной головки с облицовочным материалом позволяет более равномерно распределить возникающие нагрузки. EPDM-прокладка обеспечивает качественную герметизацию узла крепления.

Длинные саморезы для монтажа по бетону и кирпичу вы можете купить по оптимальной цене, обратившись к консультантам HARPOON по телефону или через форму заявки на сайте.

Шурупы по бетону EJOT® JC2 Plus с оптимизированной геометрией резьбы

1. Дом
2. Крепежные решения для строительной отрасли
3. Обзор продукта | Технология крепления
4. Основные моменты | Крепежные решения для строительной отрасли
5. Шурупы по бетону EJOT® JC2 Plus с оптимизированной геометрией резьбы

Зарекомендовавший себя универсал еще лучшего качества

Благодаря JC2 Plus зарекомендовавший себя шуруп по бетону JC2 получил еще более мощного преемника. Значения несущей способности в бетоне с трещинами и без трещин были значительно увеличены по сравнению с предшественником. Благодаря оптимизированной геометрии наконечника новый JC2 Plus по-прежнему прост в установке. Имея две глубины анкеровки для каждого размера, JC2 Plus также обеспечивает большую гибкость для требовательных приложений (покрывается ETA-21/0020). Одновременно с появлением нового размера 14 мм портфолио расширилось.

Краткий обзор преимуществ шурупа по бетону JC2 Plus

• Очень простая и быстрая установка
• Мгновенная несущая способность (не требует времени на отверждение)
• Практически не требует растягивающих усилий
• Не требует специальных инструментов
• Идеально подходит для крепления ближе к краю
• Съемный

Применение

• Фасадные леса
• Временные крепления
• Опоры
• Полки

90903 Кабели0004

• Поручни
• Рейки
• Опалубка

Шурупы по бетону известны как универсалы. Они устанавливаются непосредственно через крепление в основной материал. При этом резьба врезается в бетон, создавая механическую блокировку на всей глубине заделки. При монтаже практически отсутствуют силы расширения, что выгодно для временных креплений вплотную к краю. Еще одно преимущество: шурупы для бетона съемные.


Информация о продукте

• Доступны варианты из оцинкованной стали или с покрытием из цинкового сплава C1000-ZA
• Шурупы по бетону, одобренные ETA, для бетона с трещинами и без трещин
• Анкеры-саморезы для сквозной монтаж
• Практически полное отсутствие усилий расширения, что приводит к малым расстояниям до краев и расстояниям между ними
• Для использования в сухих помещениях
• Две глубины анкеровки

ВАС ЗАИНТЕРЕСОВАЛИ ВИНТЫ ДЛЯ БЕТОНА EJOT?

Вы можете написать нам письмо.

[email protected]

Дополнительную информацию о шурупах по бетону EJOT также можно найти в брошюре и в дополнительных документах.

• Бетонные винты брошюры
• Технический брошюра Бетонные винты
• ETA-21/0020 Бетонный винт JC2 плюс
• DOP ETA-21/0020 Бетон JC2 плюс
• ETA-17/0835 Бетон. -17/0835 Шуруп по бетону JC2
• ETA-18/0221 Шуруп по бетону JC2
• DoP ETA-18/0221 Шуруп по бетону JC2
• ETA-20/0446 Шуруп по бетону JC2 Plus
• DoP ETA-20/0446 Шуруп по бетону JC2 Plus

3

3 9 Подробнее шурупа по бетону EJOT® JC2 Plus

Шуруп по бетону EJOT® JC2-KB Plus 8

Перейти к продукту

Шуруп по бетону EJOT® JC2-KB Plus 10

Перейти к продукту

Шуруп по бетону EJOT® JC2-KB Plus 14

Перейти к продукту

Ассортимент шурупов для бетона

Как специалист по креплению, EJOT предлагает широкий ассортимент шурупов по бетону для использования в бетоне с трещинами и без трещин.

Перейти к портфолио

Руководство по саморезам для кладки


18 апреля 2022 г.

Саморезы обычно используются в качестве инструментов для винтовых креплений. Они довольно популярны, так как очень полезны во многих приложениях. С помощью этого руководства вы узнаете все, что вам нужно знать об использовании саморезов. Давайте начнем.

Что такое саморезы по кладке?

Главной особенностью саморезов является то, что они автоматически срезают головки винтов при ввинчивании в такие материалы, как пластик или дерево. В результате нет необходимости делать головку винта, поскольку саморезы по кладке делают свою работу сами по себе. Саморезы изготавливаются из:

• Углеродистая сталь
• Нержавеющая сталь

Какие существуют типы саморезов по кладке?

Существует два типа саморезов. Это:

1. Самонарезающие винты
• Кончики этих винтов острые.
• Пилотные отверстия не требуются.



2. Самонарезающие винты
• Концы этих винтов тупые.
• Для них требуется направляющее отверстие диаметром меньше диаметра вала шнека.
• Обычно используется для крепления пластика.

Типы материалов Саморезы можно использовать на

Саморезы можно использовать на следующих материалах:

• Металл: При использовании саморезов с металлом лучше использовать их в отверстиях, которые уже предварительно -просверленный. Это связано с тем, что в обычных случаях материал из металла намного прочнее, чем винты. Пренебрежение этим фактором может привести к неправильному креплению, так как саморез будет поврежден.
• Пластик: рассмотрите возможность сверления направляющего отверстия в пластике перед использованием самореза, так как большинство пластиков являются жесткими. Это может привести к повреждению материала от трещин и ушибов. Есть вариант использовать обычные саморезы. Однако существуют специальные саморезы с окончательной и более острой резьбой, предназначенные для пластика.
• Древесина: по сравнению с другими материалами, древесина не требует предварительно просверленных направляющих отверстий, так как она намного мягче. Тем не менее, мы все равно должны просверлить пилотные отверстия в более твердой древесине, такой как кедр и дуб. Прежде чем использовать шуруп, обратите внимание на материал, из которого он сделан. Использование шурупа, который притягивает влагу, может вызвать коррозию и испортить древесину. Это может даже привлечь насекомых!

Как использовать саморезы

Выполните следующие шаги, которые помогут вам эффективно использовать саморезы:

• Выберите подходящий саморез для задачи: Существуют различные типы саморезов доступный. Например, если стоит задача использовать скрепляющий бетон, то нужно использовать саморез по кладке.
• Просверлите направляющие отверстия только в случае необходимости: Многие материалы не требуют направляющих отверстий, в то время как некоторые требуют.
