Сэндвич-панели – это многослойные (что видно уже из самого названия) бескаркасные строительные конструкции, которые активно применяются при возведении жилых домов, а также складских, торговых, промышленных и прочих помещений. Сэндвич-панели имеют уже почти столетнюю историю: они появились в Америке ещё в тридцатые годы – хотя в нашей стране они по какой-то причине долгое время оставались неизвестными. Однако время не стоит на месте, и ситуация меняется: благодаря отличным потребительским свойствам сэндвич-панели медленно, но верно, завоевали отечественный рынок. Рассмотрим же их подробнее ниже.

Из чего состоят сэндвич панели?

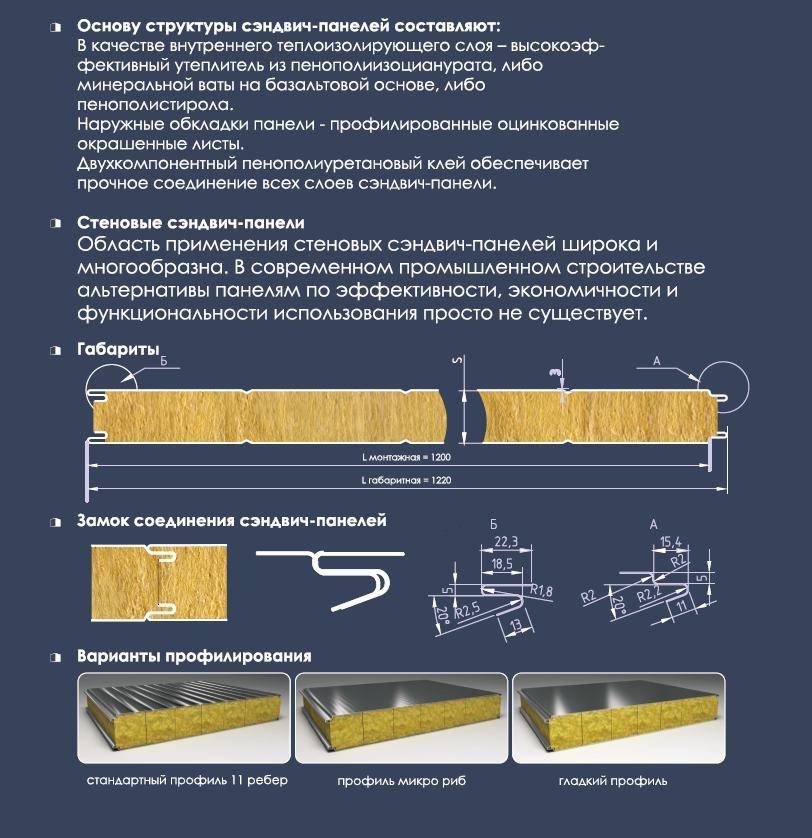

Слово «сэндвич» говорит о том, что эти панели состоят из нескольких слоёв. Их три: жёсткий материал сверху и снизу – и утеплитель внутри. Склеены они между собой холодным или горячим прессованием – в итоге получается некий строительный бутерброд, который может применяться для кровли и стен возводимого или уже построенного здания. В качестве утеплителя может быть использован любой поропласт – например, пенополиуретан или пенополистирол, а также минеральная вата. Металлические листы, играющие роль обшивки, защищают сердечник от внешних условий: влаги, механического воздействия – а также играют эстетичную функцию. Вместо металла может быть использован другой материал.

Виды сэндвич-панелей

Классифицировать сэндвич-панели можно по нескольким признакам, например, по их назначению. В зависимости от того, где они будут монтироваться, разделяют:

Стеновые сэндвич-панели используются при постройке зданий – как жилых, так и производственных, административных, торговых и иных видов сооружений. Могут использоваться и внутри помещения, например, в качестве перегородок в бизнес-центрах и офисах;

Кровельные сэндвич-панели, как понятно из названия, применяются при создании кровли. Они позволяют сделать утеплённую крышу, чаще всего дополнительно обладают качественной влаго- и ветрозащитой. Существуют панели как с двумя профилями, так и с одним – только снаружи.

Отдельно можно выделить сэндвич-панели поэлементной сборки, которые дополнительно имеют в своей конструкции стальные профили, покрытые защитным полимером. Они могут использоваться для возведения сооружений, стойких к серьёзным погодным условиям – для этого они обладают мощной системой гидро- и ветрозащиты. Сэндвич-панели с полимерным покрытием относятся к быстровозводимому варианту, который обладает к тому же сниженным весом минимальным сроком монтажа.

Другая классификация панелей типа сэндвич – по входящему в их состав теплоизоляционного материала. К основным видам относятся панели, главной составляющей которых является:

• стекловолокно,

• минеральная вата,

• пенополиуретан,

• пенополиизоцианурат (также называемый «усовершенствованным пенополиуретаном»),

• пенополистирол,

• а также комбинированные эндвич-панели, имеющие несколько материалов сразу.

Минеральная вата. Волокнистый материал, изготавливаемый из термически обработанного силиката. Она не горит, зато подвержена влаге, которую впитывает в больших объёмах: единица минеральной ваты способна вместить в себя шестикратный объём воды. Этот недостаток обязывает строителей устанавливать гидрозащиту, поскольку в противном случае от такой сэндвич-панели проку не будет. Уже через несколько недель влажной погоды она либо придёт в негодность совсем, либо существенно испортится, а её теплоизоляционные свойства сойдут на нет. Кроме изоляции самой ваты потребуется изоляция и замков – чтобы влага не проникала внутрь совсем.

Минеральная вата, в отличие от многих утеплителей, очень устойчива к появлению грибка – правда, если эксплуатация осуществляется в крайне экстремальных условиях, грибок всё-таки может поселиться и в ней – однако это маловероятно и происходит только в исключительных случаях.

Плюсы:

• надёжная тепло- и звукоизоляция,

• экологическая безопасность,

• отсутствие усадки при любом срок эксплуатации,

• простой монтаж, не требующий специальных знаний и промышленного оборудования,

• пожарная безопасность,

• стойкость к колебанию температур,

• отсутствие коррозийной активности (это означает, что контакт с металлом не повредит последний).

Минусы:

• снижение теплоизоляционных свойств со временем,

• значительный вес, серьёзно утяжеляющий конструкцию,

• серьёзная паро- и влагопроницаемость, из-за которых минеральная вата расслаивается и теряет свои свойства,

• возможность монтажа исключительно в сухую погоду,

• необходимость использования респираторов при работе с материалом.

Стекловолокно (стекловата). Материал, с виду довольно схожий с минеральной ватой (и довольно похожей технологией изготовления), однако намного более лёгкий. Сэндвич панель с теплоизоляцией из стекловаты не утяжеляет здание так же сильно, а потому она может быть выбрана в качестве утеплителя для многих сооружений.

Плюсы:

• шумо- и теплоизоляция на уровне,

• высокая прочность и упругость, которые достигаются за счёт крупных размеров волокон материала,

• химическая стойкость,

• пожарная безопасность,

• низкий вес,

• стойкость к вибрации,

• экологичность.

Минусы:

• как и в случае с минеральной ватой, низкая гидростойкость и большая впитываемость влаги из воздуха,

• с течением времени стекловата слёживается, приминаясь до 20-25%,

• подверженность деформации под температурным влиянием,

• требует установки ветрозащиты – в противном случае изнутри выветриваются мельчайшие частички (которые могут вызвать аллергические реакции у человека).

Пенополиуретан. Этот материал отличается минимальной теплопроводностью, благодаря чему он прекрасно сохраняет тепло в помещении. Ему не страшны практически все виды химических агрессивных веществ, отлично защищён от влаги. Кроме того, он совершенно безопасен для человека – настолько, что из него даже делают оборудование и посуду для пищевой продукции. Однако ППУ очень хорошо горит, что для многих является серьёзным препятствием для использования сэндвич-панелей с этим видом теплоизоляции.

Плюсы:

• отлично защищает помещения от холода в любое время года,

• не подвержен деформациям под воздействием температурного или механического воздействия,

• прочность, позволяющая сократить расходы на дополнительные металлические конструкции,

• долгий срок службы при сохранении потребительских свойств,

• стойкость к биологической и химической агрессии,

• экологичность,

• не подвержен ржавчине, т.к. в составе нет металлов,

• отличные адгезивные свойства при схватывании с бетоном, стеклом, кирпичом, бетоном и пр.,

• эластичность.

Минусы:

Пенополиизоцианурат. Инженеры постарались совместить в этом материале все преимущества пенополиуретана – но сделать его негорючим, чтобы получить «идеальный» теплоизолятор. В состав этого материала входят полиол и изоцинаурат, которые смешиваются и полимеризируются при высокой температуре.

Плюсы:

• Очень низкая теплопроводность, благодаря которой температура в помещении всегда осаётся на оптимальном уровне,

• стойкость к механическому и температурному воздействию,

• безопасный состав, включающий только экологически чистые компоненты,

• прочность, которая делает закупку дополнительных металлических конструкций излишним,

• эластичность,

• отличное схватывание со всеми видами поверхности: стеклом, бетоном, кирпичом, металлом и пр.,

• не боится химических и биологических раздражителей,

• отсутствие в составе металла избавляет от коррозии,

• огнеупорность,

• повышенный срок службы.

Минусы:

• пенополиизоцианурат – один из самых дорогих утеплителей для сэндвич панелей. Он обойдётся закупщику в гораздо боле высокую стоимость, нежели прочие теплоизоляторы,

• боится атмосферных осадков, подвержен воздействию ультрафиолета – наличие защиты от которых избавит от этих недостатков.

Пенополистирол. По большей части очень похож свойствами на ППУ. Те же преимущества – хорошая теплозащита здания, неподверженность биологическим и химическим агрессиям, влагостойкость, те же минусы – горючесть и низкая стойкость к воздействию ультрафиолета – однако при изготовлении сэндвич панелей этот материал находится между профильными листами, а значит, солнечные лучи до него не доберутся.

Плюсы:

• качественная акустическая изоляция,

• низкая теплопроводность,

• сохраняет свойства даже при длительном контакте с водой,

• низкий вес,

• экологичность,

• прочность, стойкость к механическим и химическим раздражителям,

• долговечность.

Минусы:

• может вызывать аллергию,

• горючесть,

• часто повреждается грызунами или птицами,

• боится солнечных лучей.

Комбинированные наполнители чаще всего изготавливаются из смеси минеральной ваты и пенополистирола: так достигается огнестойкость, обеспечиваемая ватой, и прочность, а также звуко- и теплоизоляция, гарантируемая наличие пенополистирола.

Классификация сэндвич-панелей по типу покрытия:

Полиэстер. Универсальный вариант для любого климата. Такое покрытие отличается минимальной ценой и высокой прочностью.

Пластизоль. Благодаря входящим в состав пластификаторам и ПВХ повышаются прочностные характеристики сэндвич-панелей: они не боятся повреждений, вальцовки и влаги.

Пурал. Состоит из ППУ; не боится солнечного света, агрессивных веществ и механического воздействия, ввиду чего становится идеальным вариантом для наружного применения.

Полидифторионад. Прочное покрытие, выдерживающее серьёзные колебания температуры, стойкое к ударам и повреждениям. Активно используется в холодных регионах.

Также у сэндвич-панелей может различаться замок. Чаще всего встречаются шип-паз, секретное крепление, z-lock, а также roof-lock и фальцевый замок, разработанные для сцепления с кровлей.

Желаете приобрести сэндвич-панели, но боитесь ошибиться? «Первый стройцентр Сатурн-Р» предлагает ознакомиться с богатым ассортиментом панелей для любых условий – и готов помочь в выборе продукта. Сотрудники Интернет-магазина «Первый стройцентр Сатурн-Р» окажут консультационную помощь и подберут сэндвич-панели с подходящими для вашего здания свойствами.

«Первый стройцентр Сатурн-Р» — выбор есть всегда.

Какие материалы используются для изготовления сэндвич-панелей?

Внешнюю часть панели дополнительно покрывают защитным полимерным или лакокрасочным покрытием. Чтобы защитить внешнее покрытие от повреждений в процессе монтажа или транспортировки его покрывают защитной пленкой, которая удаляется после сборки здания.

Какой металл используют для изготовления панелей?

Для внешней облицовки сэндвич панелей используют тонкопрокатный оцинкованный лист металла, который должен обладать следующими свойствами.

Перед производством панелей на металлопрокат наносится несколько слоев защитных покрытий. Вначале выполняется оцинкование, затем лист покрывают специальными антикоррозийными составами и грунтуют. В самом конце наносится полимерное покрытие с защитным лаком.

Виды и преимущества полимеров

Полимерные составы, которые используют для покрытия внешней части сэндвич панелей, отличаются высокими защитными свойствами и позволяют панелям прослужить длительное время в любых климатических условиях.

Основные виды полимеров

Полиэфирные составы (РЕ, полиэстер) – недорогой и практичный вид покрытия. Сэндвич панели для строительства зданий с этим покрытием могут использоваться в любых климатических условиях. Полиэстер хорошо предохраняет металлические листы от разрушения и коррозии в условиях повышенной влажности. Кроме того, покрытие дает ровный, насыщенный и стойкий цвет, с приятным глянцем. Панели с покрытием полиэстер могут использоваться как для наружной облицовки, так и для возведения внутренних перегородок.

Полиуретановые составы (пурал) представляет собой смесь полиуретана с полиамидом. Это относительно новый состав, обладающий высокими показателями прочности. На него не влияет ультрафиолет, покрытие устойчиво к механическим повреждениям и действию химических веществ, поэтому оно прослужит максимальное количество лет без потери яркости цвета и целостности покрытия. Готовая панель с покрытием пурал имеет матовый цвет и небольшую текстуру.

Поливинилдифторидное покрытие (PVDF) представляет собой смесь поливинилфторида (80%) с акрилом (20%). Этот состав отличается высокими антикоррозийными свойствами, пластичностью, устойчивостью к грязи, действию химических веществ, может использоваться в температурных условиях от -60°С до +120°С. На поверхности бывает матовым, глянцевым и цвет «металлик».

Поливинилхлоридный состав (PVS). Это покрытие применяется в процессе производства стеновых и кровельных панелей. Пластизоль очень пластичен, отлично защищает от коррозии, грязи, агрессивных химических веществ, прекрасно сохраняется в тяжелых условиях эксплуатации. Покрытие имеет разную текстуру и широкую цветовую гамму, что придает зданию эксклюзивность и индивидуальность.

Технические характеристики полимеров

Самая большая цветовая гамма полимерных покрытий представлена в каталоге RAL.

Компания «РосСельПром» выпускает высококачественные сэндвич панели различного назначения в широкой цветовой гамме с разными видами полимерных покрытий. Мы сможем подобрать материал наиболее соответствующий условиям эксплуатации, который прослужит долго и при этом сохранится привлекательный внешний вид. Подробную консультацию по вопросам использования сэндвич панелей и их технических характеристик можно получить у наших специалистов по телефонам: +7 (812) 945-62-32, +7 (921) 972-11-89, +7 (812) 677-21-73, +7 (911) 818-36-07.

Методы испытаний композитных сэндвич-панелей

ASTM

Композитные сэндвич-панели состоят из двух тонких жестких лицевых листов, соединенных с относительно толстым и легким сердечником. Чтобы понять долговечность и производительность сэндвич-панели, необходимо протестировать всю конструкцию вместе.

Многослойные композитные материалы имеют жесткую оболочку вокруг сердцевины, что обеспечивает превосходные свойства при изгибе при меньшем весе. Конструкции обычно используются в самолетах, спутниках, морских и автомобильных приложениях, а также в ветряных турбинах.

ASTM Методы испытаний композитных сэндвич-панелей

Element предлагает различные методы механических испытаний для оценки свойств композитных многослойных конструкций, включая растяжение в плоском направлении, сдвиг сердцевины и плиты, изгиб и сжатие.

Внеплоскостное/плоскостное растяжение ASTM C297

Наши специалисты проводят внеплоскостное или плоскостное растяжение в соответствии со стандартом ASTM C297. Испытательная установка требует приклеивания обшивки к нагрузочным блокам и их растяжения перпендикулярно сэндвич-панели. Тип отказа обычно происходит в сердцевине, а иногда и в клее.

Испытание на сдвиг сердцевины/плиты ASTM C273

Испытание на сдвиг сердцевины или плиты является полезным методом для понимания свойств сдвига многослойной конструкции. При испытании в соответствии с ASTM C273 обшивка образцов приклеивается к пластинам и нагружается в противоположных направлениях в плоскости сэндвич-панели, создавая условия сдвига. Режим отказа обычно имеет место в активной зоне. Сдвиг в плоскости также может выполняться с использованием конфигурации «рамка изображения». Element обеспечивает испытания композитов на сдвиг панели для образцов различных размеров и при высоких нагрузках.

Сэндвич-материалы для испытаний на изгиб ASTM C393

ASTM C393 описывает процесс испытания сэндвич-материалов на изгиб. Различные свойства могут быть измерены путем изменения диапазона нагрузки. Например, при более коротком интервале нагрузки можно получить данные о свойствах сердцевины при сдвиге, а при более длинном интервале нагрузки — данные о свойствах корки.

Испытание на сжатие ASTM C364 и ASTM C365

Элемент выполняет испытание на сжатие как в плоскости, так и вне плоскости. ASTM C364 содержит руководство по испытаниям на сжатие в плоскости или по кромке, а ASTM C365 охватывает испытания на сжатие вне плоскости или в плоскости. Оба метода сжатия помогают определить данные модуля.

Для моделирования повреждений в процессе эксплуатации композитные сэндвич-панели проходят испытания на усталость при изгибе или сжатии для оценки роста повреждений. В этих случаях материалы могут иметь повреждения от ударов или дефекты, преднамеренно включенные во время строительства.

Испытание адгезионной связи ASTM D1781

Адгезионная связь, используемая для соединения материалов сэндвич-панелей, оценивается при отрыве. Отслаивание от лазающего барабана, описанное в ASTM D1781, является обычным тестом контроля качества для строительства сэндвич-панелей. Element участвует в разработке современных методов для более аналитических методов консольной корки.

Испытания композитов в Element

Наши специалисты по испытаниям композитов имеют большой опыт тестирования композитных сэндвич-панелей с использованием различных методов испытаний и спецификаций. Мы прилагаем все усилия, чтобы ваши материалы и конструкции были качественными, совместимыми и подходящими для использования.

Для получения дополнительной информации об испытаниях конструкций из сэндвич-панелей или для запроса коммерческого предложения свяжитесь с нами сегодня.

Алюминиевые композитные панели для строительства и промышленности

Алюминиевые композитные панели (ACP) могут использоваться для самых разных целей. В строительстве так называемые алюминиевые сэндвич-панели часто наносят на стены зданий в качестве сайдинга. Кроме того, панели могут также использоваться в качестве машинных щитов или крыш для заправочных станций. Comhan выпускает на рынок алюминиевые композитные панели для различных применений уже более 25 лет.

Прямой обзор:

Все алюминиевые композитные панели

Алюминиевые сэндвич-панели

Поскольку алюминиевые композитные панели могут использоваться для самых разных целей, они доступны во многих различных формах. Независимо от формы, в принципе изделия всегда одинаковы. Алюминиевые композитные панели состоят из двух тонких массивных алюминиевых листов, соединенных с сердцевиной из полиэтиленового пластика. Вместе с пластиковым сердечником алюминий образует своего рода сэндвич. Именно поэтому панели еще называют алюминиевыми сэндвич-панелями.

Преимущества алюминиевых композитных панелей

Алюминиевые композитные панели имеют много преимуществ по сравнению с другими сопоставимыми материалами. Благодаря использованию алюминия и пластика панели легкие и устойчивые. Кроме того, поскольку алюминиевые сэндвич-панели могут быть очень легко модифицированы с помощью простых инструментов, преимущество материала заключается в большой пластичности. Еще одним большим преимуществом является тот факт, что панели являются огнестойкими, а иногда даже огнестойкими. Кроме того, панели также экологически безопасны, поскольку они полностью подлежат вторичной переработке.

Преимущества алюминиевых панелей:

• Легкий вес
• Стабильный
• Большая формуемость
• Огнестойкий
• Перерабатываемый

Несколько марок, один и тот же продукт

Первые алюминиевые сэндвич-панели были представлены в 60-х годах под торговой маркой Alucobond®. Это название точно отражает способ изготовления продукта: Алюминий Миниум — Со Мпозит — Связка Инг, другими словами, соединение алюминия с композитным материалом. Именно поэтому изначально композитные панели из алюминия также назывались Алюкобонд.

С тех пор появилось множество производителей и торговых марок, но суть продукции не изменилась. Однако характеристики различных алюминиевых композитных панелей могут отличаться друг от друга в зависимости от состава.

Сэндвич-панели Comhan

Компания Comhan занимается производством сэндвич-панелей более 25 лет. Названия, которые используются для продуктов, кое-что говорят о материале, а именно ACP (алюминиевая композитная панель) и ACM (алюминиевый композитный материал).

Алюминиевые композитные панели Comhan могут использоваться для различных целей в строительстве, промышленности и в сфере вывесок. Для каких целей лучше всего подходят сэндвич-панели, зависит от толщины алюминиевых листов, пластиковой сердцевины и обработки поверхности.
