Сэндвич панели для строительства дома от 944 руб за м2

Сэндвич панели для строительства дома

Дома возводятся из самых разнообразных материалов – это может быть бетон или кирпич, брус, блоки и т. п. У каждого материала есть свои преимущества. Большое значение имеет цена материала, а также его надежность и практичность. Сэндвич панели для строительства дома – удобный стройматериал, позволяющий быстро, просто и недорого возвести дом по любому проекту.

Частное домостроение

Сэндвич панели – довольно широкое понятие. В любом случае, оно обозначает два наружных слоя, между которыми закреплен утеплитель. Наружные листы могут быть деревянными, металлическими или из композитных материалов. Утеплитель – минеральная вата, пенополиуретан, стекловолокно или пенополистирол. Для жилищного строительства обычно используются СИП панели, изготавливаемые из OSB плит с пенополистиролом в качестве утеплителя.

Частный дом из СИП панелейСИП панели очень прочные, выдерживают нагрузку более 2. 5 тонн

Стеновые сэндвич панели достаточно легкие, для них подходит обычный ленточный или свайно-винтовой фундамент. На фундамент устанавливают металлический или деревянный каркас, к которому крепят панели. Для сборки дома из SIP панелей каркас не нужен, так как сами панели и соединяющий их брус хорошо справляются с этой ролью. Панели подходят для монтажа не только несущих стен, но и внутренних перегородок. СИП-панели выдерживают большие продольные нагрузки, поэтому их можно считать стеновыми. Для крыши и перекрытий если и используются сэндвич панели, то с дополнительным каркасом из балок.

Преимущества

• скорость возведения;
• отсутствие требований к фундаменту;
• теплозащита в разы лучше, чем у традиционных построек;
• простота монтажа – построить дом из сэндвич панелей можно самостоятельно;
• мобильность – сэндвич панели в любой момент можно заменить, дом можно расширять;
• пожаробезопасность;
• прочность;
• экологичность;
• низкая стоимость.

Дом из сендвич панелей не дает усадки, его сразу же после возведения стен и подведения под крышу можно подсоединять к коммуникациям, заниматься внутренней и внешней отделкой и въезжать. Этим сэндвич-дома отличаются от кирпичных или деревянных.

Сборные дома

Сегодня предлагаются самые разные проекты домов, для которых предприятия изготавливают готовый комплект панелей. Сборный дом возводится быстро, служит долго, в процессе эксплуатации ничуть не уступает домам из прочих материалов. К таким домам относятся каркасные дома по канадской технологии — они легко собираются как конструктор – с такой работой справятся два-три человека без привлечения тяжелой техники.

Такой быстровозводимый канадский дом возводится всего за 3 недели

Цены на СИП панели из OSB-3 КАЛЕВАЛА

Вид панели	Размеры, мм	Толщина OSB, мм	Цена за панель	Цена за м2
	2500х1250х124	12	2950 р	944 р
	2500х1250х174	12	3350 р	1072 р
	2500х1250х224	12	3900 р	1248 р
	2800х1250х124	12	3200 р	914 р
	2800х1250х174	12	3600 р	1028 р
	2800х1250х224	12	4200 р	1200 р

Заполните форму и получите бесплатный расчет сметы под Ваш дом в течение 24 часов

Прикрепить файлы. ..

Хиты продаж

Ваше имя:

Номер телефона:

Ваше имя:

Ваш e-mail:

Номер телефона:*

Сообщение:

Прикрепить файлы…

Дом из сэндвич-панелей своими руками

0
votes

+

Голос за!

—

Голос против!

В современном бушующем мире, где время приобрело небывалую ценность по причине того, что его постоянно не хватает, и хочется получать результат сразу же и незамедлительно, даже в строительных технологиях и материалах стали цениться скорость исполнения, дешевизна и минимальные затраты на эксплуатацию. Именно поэтому, стремящиеся поскорее переехать в свое отдельное жилье все чаще предпочитают строить дома из сэндвич-панелей. Такие дома возводятся буквально за считанные дни в любое время года, быстро прогреваются и хорошо держат тепло, благодаря чему снижаются затраты на отопление, обладают хорошей звукоизоляцией, а самое главное – их возведение очень дешевое. Давайте разберемся, что представляют из себя сэндвич-панели, стоит ли строить такой дом и как это сделать самостоятельно. Бабушкинский район Москвы отличное место для проживания.

1. Строительство домов из сэндвич-панелей: преимущества и недостатки
2. Знакомьтесь, SIP панели (сэндвич-панели)
   • OSB (ОСП)
   • Пенополистирол
   • Минеральная вата
3. Проекты домов из сэндвич-панелей
4. Дом из сэндвич-панелей своими руками
   • Фундамент для дома из SIP панелей
   • Укладка обвязочного (венцового) бруса
   • Обустройство пола и перекрытий в доме из SIP панелей
   • Возведение стен из SIP панелей
   •  Обустройство крыши в доме из SIP панелей
5. Дома из сэндвич-панелей: видео — урок



Строительство домов из сэндвич-панелей: преимущества и недостатки

В последнее время реклама домов из сэндвич-панелей не замолкает ни на минуту. Из каждого утюга нас уверяют, что это самые крепкие дома на свете, все кругом рушится, а панельные строения остаются целыми, что они самые теплые и экономичные, не деформируются и не просаживаются, и вообще – ничего лучше найти просто невозможно. Но самым абсурдным является другое: часто-густо можно встретить объявления такого содержания «Строим дома из сэндвич панелей. ЭКОжилье за смешные деньги» и т.п. Так вот – дом из SIP панелей ни в коем случае не является экологичным и безвредным для здоровья. Единственная причина, по которой такой дом можно назвать ЭКО, это то, что, живя в нем, можно экономить на отоплении, а значит – экономить природные ресурсы. Т.е. ЭКО от слова «экономия». Давайте разберемся все же, какие есть достоинства у технологии строительства домов из сэндвич-панелей и какие недостатки.

Преимущества домов из сэндвич-панелей:

• Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.

• Можно строить в любое время года. Нет ограничений по температуре строительства.
• Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
• Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
• Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
• Материал сэндвич-панелей прекрасно звукоизолирует.
• Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
• Можно сэкономить на отоплении.
• Не нужен усиленный фундамент.
• Прочные. Выдерживают ураганы.
• Сэндвич-панели легко транспортировать и собирать как конструктор.
• Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Как видите, список немаленький, но ведь есть и недостатки:

• Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
• Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
• Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
• Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.

• Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
• Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
• Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
• При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

Знакомьтесь, SIP панели (сэндвич-панели)

SIP (Structural insulated panel) или сэндвич-панели представляют собой материал, состоящий из трех слоев.

В качестве наружных слоев используется прочный листовой материал: ОСП (ориентировано-стружечные плиты), магнезитовые плиты, ДВП (древесноволокнистые плиты), деревянные доски. Толщина плит составляет 9 мм или 12 мм. Чаще всего в SIP панелях для строительства домов применяют плиты ОСП-3 (OSB-3) толщиной 12 мм, предназначенные для использования в несущих конструкциях при повышенной влажности.

Сердечником сэндвич-панели является утеплитель: пенополистирол, пенополиуретан или минеральная вата. Толщина материала варьируется от потребностей заказчика и может быть от 50 мм до 250 мм. Чаще всего используется пенополистирол ПСБ-25 или ПСБ-С-25 плотностью 25 кг/м³.

Наружные слои склеиваются с сердечником под высоким давлением. В итоге получается новый прочный композитный материал.

На территории СНГ применяют SIP панели различных размеров:

12+100+12=124 мм;

12+150+12=174 мм;

12+200+12=224 мм.

OSB (ОСП)

OSB (Oriented Strand Board) или ОСП изготавливается из древесной щепы диаметром не более 0,6 мм длиной не более 140 мм. Щепа укладывается в три слоя перпендикулярно друг другу, добавляется водостойкая склеивающая смола и материал прессуется под высоким давлением и температурой. В итоге получается материал с повышенной прочностью на изгибы и обладающий повышенной упругостью. Поверхность ОСП плит водостойкая, а сами плиты легко пилятся любым инструментом по дереву. Отличительной особенностью ОСП плит от других подобных материалов является то, что способность удерживать крепеж обеспечивает не смола, а способ укладки щепы.

Пенополистирол

Пенополистирол на 98% состоит их углекислого газа, благодаря которому и обладает своими теплоизоляционными качествами. Он горит, плавится от открытого огня и выделяет при этом соединения. В пенополистироле любят селиться мыши, выгрызая в нем гнезда. В SIP панелях пенополистирол закрыт с двух сторон плитами ОСП, этим обеспечена (хоть и частичная) пожаробезопасность конструкции. Используется в SIP панелях по причине своей низкой стоимости и легкости.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м³ также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.

Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

SIP панели выпускаются в типовых размерах 2500х1250 мм и 2800х1250 мм. Это определяет типовую высоту первого и второго этажа дома. Хотя можно возводить стены любой высоты, но тогда придется дотачивать панели, что не очень красиво и надежно.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Фундамент для дома из SIP панелей

Сборный дом из сэндвич-панелей – легкая конструкция, не требующая тяжелого заглубленного фундамента. Чаще всего используются ленточные мелкозаглубленные фундаменты или плитные, свайно-ростверковые, ленточно-столбчатые.

Рассмотрим вариант мелкозаглубленного ленточного фундамента:

• Выполняем разметку участка и выемку грунта на глубину 50 – 60 см шириной 40 см.
• Уплотняем грунт, засыпаем слой песка 10 см и тщательно утрамбовываем, затем слой щебня 10 см и тоже трамбуем.
• Затем устанавливаем деревянную опалубку для фундамента на высоту до 50 см над землей. Заранее делаем в ней отверстия для продух.
• Связываем арматурный каркас и опускаем его в траншею.

• Готовим бетонный раствор или заказываем миксер и заливаем фундамент. Удаляем воздушные пузырьки с помощью вибратора.

Даем полностью высохнуть фундаменту в течение 28 дней, затем снимаем опалубку. Гидроизолируем поверхность фундамента, укладывая рубероид в 2 – 3 слоя или гидростеклоизол, сверху промазываем битумной маcтикой. Лучше это делать незадолго до начала возведения стен, чтобы слой гидроизоляции не находился долгое время под открытым небом.

Укладка обвязочного (венцового) бруса

Берем брус сечением 250х150 мм и укладываем его посередине фундамента. Тщательно вымеряем горизонтальность его расположения.

Соединяем брус в углах с помощью врубки «в полдерева» или «в лапу». Затем закрепляем соединение деревянным нагелем. Для этого высверливаем в брусьях отверстие диаметром 20 мм длиной 100 – 150 мм. Вбиваем нагель длиной чуть меньше отверстия. Добиваем его киянкой.

Закрепляем брус к фундаменту с помощью анкеров. В углах по два анкера и на расстоянии 1,5 – 2 м друг от друга. Длина анкера должна быть 350 мм, диаметр 10 – 12 мм. Головки анкерных болтов утапливаем в брус обвязки.

Обустройство пола и перекрытий в доме из SIP панелей

Особенностью строительства по канадской технологии является то, что можно построить дом из сэндвич-панелей полностью, в том числе и пол, и перекрытие этажей, и чердачное перекрытие, и даже кровлю.

Но наши отечественные строительные компании все же рекомендуют в таких домах обустраивать обычный деревянный пол на лагах, укладывая утеплитель между лагами. Так получится надежнее и долговечнее, такой пол легче ремонтировать и разбирать в случае непредвиденных ситуаций или поломок.

Рассмотрим вариант обустройства пола из SIP панелей:

• Заготавливаем брусья, которые будут выступать лагами пола и балками-шипами, которые необходимо вставить между панелями. Длина балки должна быть такой, чтобы она легко укладывалась на фундамент и в паз-врубку в обвязочном брусе. Сечение таких балок зависит от толщины сэндвич-панелей: 150х50 мм, если панель 174 мм толщиной, 200х50 мм, если панель 224 мм.
• Раскладываем панели для пола дома. Подрезаем их до необходимых размеров обычной пилой. Если требуется выполнить выемку утеплителя, то используем самодельный терморезак (некоторые компании предлагают его вместе с панелями).

Важно! Зазор между краем плиты ОСП и поверхностью утеплителя внутри панели должен быть равен 20 – 25  мм. Этого достаточно, чтобы плотно соединить панели брусом толщиной 50 мм.

• Начинаем сборку с угловой панели, сращивая их по длине в ряд. Паз панелей запениваем монтажной пеной и вставляем внутрь балку. Плотно прижимаем и держим несколько секунд. Фиксируем оцинкованными саморезами с шагом 150 мм или шурупами по дереву 3,5х40 мм.
• Затем со стороны балки крепим вторую панель. Для этого паз в ней тоже запениваем. Надеваем панель на балку и прижимаем.
• Повторяя все эти действия, выполняем сборку всего пола.
• Затем необходимо заполнить все оставшиеся по периметру пазы досками толщиной 25 мм. Процедура не слишком отличается: паз необходимо заполнить пеной, затем вставить доску, прижать и зафиксировать саморезами.
• Полученную конструкцию с помощью рычажного механизма или тяжелой техники необходимо уложить на место для пола. Выступающие части балок/лаг необходимо закрепить к фундаменту анкерами с помощью стальных уголков. Сами лаги вставить в места врубки в обвязочном брусе.

Важно! Иногда делают по-другому. Соединительные балки не имеют выступающих частей, они таких же размеров, как размеры будущего пола. После того как собирается конструкция из сэндвич-панелей, в пазы которых вставлены балки, по периметру панели соединяются также сплошной доской обвязки 40х200 мм. Затем эта конструкция устанавливается на брус нижней обвязки и фиксируется анкерами.

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется  «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

• Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом  350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
• Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно.

• Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом  150 мм.
• Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.

• Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.

• После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.

Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Важно! Как уже писалось выше, перекрытия второго или чердачного этажа также можно полностью выполнять с помощью сэндвич-панелей точно также как и пол. Но этот способ недостаточно прочный и более трудоемкий.

 Обустройство крыши в доме из SIP панелей

Крышу для дома из сэндвич-панелей можно выполнять обычную стропильную, где стропила опираются на мауэрлат или на пазы, вырезанные в балках-шипах чердачного перекрытия. Затем на стропила набивается обрешетка и укладывается кровельный материал. Если чердак будет холодным, его не имеет смысла утеплять. Если же планируется мансарда, то между стропилами укладывается утеплитель и закрывается изнутри пароизоляционной пленкой. Со стороны кровли на утеплитель набивается гидроизоляционная супердиффузионная мембрана.

Но бывают и другие способы. На демонстрирующем дома из сэндвич-панелей фото, видно, что крыша полностью выполнена из сэндвич-панелей. В таком случае монтаж крыши производится, начиная от одного края, постепенным наращиванием вдоль конька. Сначала устанавливаются первые стропила, которые фиксируются саморезами к мауэрлату. Затем к ним крепятся сэндвич-панели, так же как и в стенах.

Потом устанавливается следующее стропило, которое вставляется в паз предыдущих панелей и т.д. Данный способ более трудоемкий, чем монтаж обычной крыши с утеплением.

В целом, сборка дома из сэндвич-панелей не очень сложная задача. С ней справятся два-три человека за две недели в случае, если будет благоприятная погода. В дождливую погоду лучше не работать с панелями, так как края свежих распилов незащищены и подвержены влиянию влаги. Монтировать окна удобнее всего стандартных размеров, чтобы потом не пришлось заказывать индивидуально.

Дома из сэндвич-панелей: видео — урок

Что такое сэндвич-панели? | Сэндвич-панели для стен

Что такое сэндвич-панели?

Блог

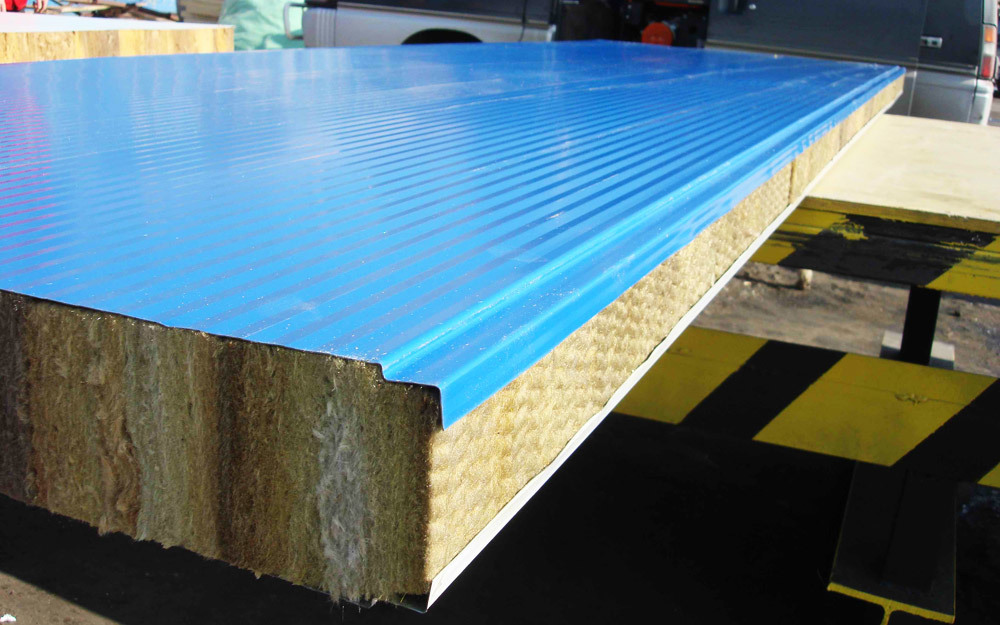

Образец сэндвич-панели для стены, чтобы показать поперечное сечение

В самых общих чертах, сэндвич-панель представляет собой тип панели, состоящий из трех (а иногда и более) материалов, которые склеены вместе, чтобы сформировать один. Сэндвич-панели используются в самых разных областях строительной отрасли: от панелей крыши и панелей пола до самих стен, из которых состоит само здание. Сэндвич-панели также могут называться композитными панелями, что означает, что они сформированы из более чем одного типа материала.

Сэндвич-панели называются сэндвич-панелями из-за конфигурации панелей. Панели состоят из трех основных компонентов: двух слоев, обращенных наружу, и толстой сердцевины; две внешние панели действуют как «хлеб» сэндвича, а сердцевина — это мясо.

---

Узнайте стоимость многослойной стеновой панели!

---

Как правило, два слоя, обращенных наружу, наносятся для увеличения общей прочности панели, или, в некоторых случаях, к сэндвич-панели могут быть добавлены дополнительные слои для улучшения других ее характеристик. Продолжая аналогию с сэндвичем, иногда могут потребоваться некоторые дополнительные «ингредиенты» (материалы), чтобы сделать для вас идеальную сэндвич-панель.

Для нашей системы многослойных стеновых панелей эти конкретные характеристики обычно наиболее важны: STC (класс звукопередачи) , R-значение и Огнестойкость .

Каждая из этих характеристик панели может быть чрезвычайно важна для проекта, в зависимости от среды, в которой будет использоваться система сэндвич-панелей. Например, для системы стеновых панелей, доставляемой на склад в штате Мэн, может потребоваться панель другого типа, чем для химического предприятия в Аризоне.

Пример панели Сэндвич-панель с дополнительной стальной обшивкой для повышенной прочности

---

Рейтинг STC

Начнем с рейтинга STC панели. Расшифровываясь как Класс звукопередачи , STC относится к способности панелей уменьшать проходящий через них шум. Эта характеристика наиболее важна на тяжелых производственных объектах или на любых объектах, где рабочие должны выдерживать громкий шум в течение длительного периода времени.

Самый эффективный способ повысить рейтинг STC сэндвич-панелей для стен – добавить дополнительные подложки, помогающие поглощать шум. Для Panel Built мы использовали специально разработанную древесноволокнистую плиту, которую можно добавить к любой из наших конфигураций панелей, чтобы мгновенно повысить ее рейтинг STC. Эти звукопоглощающие панели часто используются при установке модульных комнат отдыха, офисов и конференц-залов в помещениях с уровнем шума выше среднего.

---

R-значение

Еще одной важной характеристикой многослойной стеновой панели является ее R-значение. R-значение — это общепринятый строительный термин, который относится к изолирующей способности материалов или их способности сопротивляться потоку тепла . Стандартная стеновая панель Panel Built имеет толщину 3 дюйма (хотя она может быть изменена для конкретных применений). как можно толще или изготовьте панель из другого материала сердцевины.

Некоторые помещения специального назначения могут использовать более высокое значение R для экономии энергии

Например, возьмем нашу популярную стеновую панель из гипса/гипса. Судя по конфигурации, панель G/G состоит из двух гипсокартонных листов толщиной 1/2 дюйма с каждой стороны, оставляя 2 дюйма изоляции для полистироловой сердцевины. Эта конфигурация предлагает R-значение 11. Однако мы можем изменить изоляцию гипса/гипсовой панели на сердцевину Poly-ISO и мгновенно повысить R-значение до 17, значительно повысив теплостойкость конструкции.

Сэндвич-панели с повышенным значением сопротивления теплопередаче можно найти в среде, которая одновременно и более горячая, и более холодная, чем обычно. Если стеновая панель хорошо удерживает внешнее тепло снаружи, то она также хорошо справляется с удержанием внутреннего тепла внутри.

---

Классы огнестойкости



Последним и, возможно, наиболее важным фактором для стеновой сэндвич-панели является класс огнестойкости, который она обеспечивает. Классы пожарной безопасности иногда бывает трудно понять и полностью понять, потому что в правилах могут использоваться разные измерения для определения их рейтингов пожарной безопасности. Чтобы получить полное представление о различиях в наших рейтингах огнестойкости, посетите страницу Противопожарные настенные системы: руководство для начинающих.



Но вот краткое изложение…

Классификация панелей Panel Built

Стандартная сэндвич-панель Panel Built (гипс/гипс) имеет рейтинг класса A , что означает, что она не поддерживает пламя, но может загореться. Чтобы изменить класс огнестойкости системы стеновых панелей, вы должны изменить материалы, из которых состоит стеновая панель (и, как правило, оболочка здания в целом).

Однако для более жестких условий Panel Built также предлагает Огнестойкая панель 1 час . ‘1 Hour Fire Rated – относится к сборке, которая может выдерживать стандартное (ASTM) воздействие огня в течение часа. После этого стену обрызгивают водой из пожарного рукава. Если стена выдерживает шланги, сборка считается огнестойкой в ​​течение 1 часа. Сэндвич-панель Panel Built 1 Hour по-прежнему может быть настроена по индивидуальному заказу, но всегда будет содержать 2-дюймовый сердечник из минеральной ваты и стальной стержень 20 калибра через каждые 12 дюймов.

Между стеновой панелью класса А и огнестойкостью 1 час панельная конструкция предлагает Негорючая панель . Это для объектов, которые предпочитают некоторую дополнительную противопожарную защиту, но 1-часовая панель, вероятно, будет излишним. Эта панель имеет конфигурацию, аналогичную нашей 1-часовой панели, но реже использует стальную шпильку калибра 20.

В целом степень огнезащиты, которая потребуется сэндвич-панели, во многом зависит от окружающей среды, в которой она находится. На объектах с большим количеством горючих материалов и химикатов обычно требуется более высокий уровень противопожарной защиты. Однако в некоторых случаях местные постановления могут требовать более высокого уровня защиты. В этом случае может быть очень полезно, чтобы знающий дилер Panel Built помог вам определить, какой уровень противопожарной защиты лучше всего подходит для вас.

---

Панельное здание с индивидуальной глянцевой черной облицовкой стен

Но почему сэндвич-панели?

До сих пор мы много говорили о том, из чего состоят сэндвич-панели и о некоторых характеристиках, отличающих их, но почему в первую очередь следует выбирать сэндвич-панели? В чем преимущество использования этой настенной системы по сравнению с другими?

---

Массовое производство с индивидуальной настройкой

Самым большим преимуществом системы сэндвич-панелей Panel Built является экономия затрат на продукт массового производства , который по-прежнему способен оставаться очень гибким .

Для большинства наших панельных проектов мы можем каждый раз использовать одну и ту же панельную систему. Эта панельная система может быть настроена в соответствии с потребностями конечного клиента, используя нашу систему переплетных столбов, чтобы соединить их друг с другом. Однако, если требуется одна из наших нестандартных сэндвич-панелей, мы можем быстро заменить другой материал. После этого нестандартная панель по-прежнему идеально вписывается в нашу стандартную сборку стеновой панели, сводя к минимуму любые дополнительные работы по изготовлению или сборке.

---

Невероятное удобство на стройплощадке

Модульная офисная система Промежуточная установка

Помимо экономии средств, сэндвич-панели невероятно легко и быстро монтируются на стройплощадке по сравнению со сборными панелями. Благодаря Panel Built мы отправляем все стеновые панели, которые потребуются вашему проекту, прямо на вашу строительную площадку. Панели предварительно вырезаются и маркируются, чтобы их можно было легко сопоставить с чертежом проекта САПР, который предоставляется с каждым новым проектом. Это означает, что наши сэндвич-панели могут быть установлены на месте без необходимости дополнительного изготовления на месте.

Благодаря сборному характеру нашей панельной системы ваш проект может быть доставлен и установлен быстрее, чем при использовании традиционных методов строительства. Кроме того, поскольку все производство выполняется на нашем модульном строительном объекте, сама строительная площадка становится намного чище, проще в обслуживании и в целом гораздо менее разрушительной.

---

Если у вас есть какие-либо вопросы о нашей системе сэндвич-панелей, позвоните нам по телефону 800.636.3873 , отправьте нам электронное письмо по адресу [email protected] или вы можете поговорить с нами в нашем Функция LiveChat в правом нижнем углу экрана. Our main goal is to Solve your Space Needs With Excellence and Great Customer Service

---

Sandwich Wall Panel Examples

















































Коттедж из сэндвич-панелей | Компания «Раута»

Строительство одноэтажных домов из сэндвич-панелей по бескаркасной технологии «Раута» позволяет в кратчайшие сроки построить современное, энергоэффективное и долговечное здание.

Благодаря своим преимуществам сэндвич-панели широко используются при возведении ограждающих конструкций быстровозводимых коммерческих зданий. В то же время современные тенденции в жилищной архитектуре доказывают, что использование сэндвич-панелей также позволяет создавать энергоэффективные дома с четким и стильным дизайном.





Дом из сэндвич-панелей надежен, долговечен, экологичен, потребляет минимум энергии на отопление и кондиционирование, не требует особого ухода в процессе эксплуатации. Концепция внутренней планировки дома основана на простоте и функциональности помещения и обеспечивает оптимальный комфорт проживания.



Бескаркасная технология Rauta может применяться при строительстве одноэтажных домов из сэндвич-панелей, а также торговых центров, административных, хозяйственных и других зданий.



Преимущества домостроения из сэндвич-панелей



Энергоэффективность



От 120 до 200 мм Панели Ruukki с полиизоциануратными перегородками, кровельными материалами и стенами из пенопласта (PIR). ПИР-панели являются наиболее энергоэффективными строительными элементами, обеспечивающими эффективную теплопроводность стен (λ = 0,022 Вт/м·К). Например, ПИР-панели Ruukki толщиной 160 мм имеют тепловое сопротивление R=7,43 м·9.0201 2 К/Вт, где минимально допустимое значение по ДБН В.2.6-31 составляет Rmin=3,3 м ² К/Вт для стен и Rmin=6,0 м ² К/Вт для крыш. Для оптимизации стоимости здания межкомнатные сэндвич-панели имеют те же характеристики, что и сэндвич-панели для наружных стен.





Стена толщиной 160 мм из сэндвич-панелей Ruukki PIR аналогична стене из газобетона толщиной 850 мм или стене из керамического кирпича толщиной 2,6 м.



Для обеспечения максимальной энергоэффективности дома рекомендуется использовать сэндвич-панели Ruukki Energy, которые снижают энергопотребление здания на 20% по сравнению со стандартными панелями за счет герметичных стыков конструкций, которые в конечном итоге обеспечить низкую воздухопроницаемость (≤ 1,0 м ³ /м ² ч).



Сравнительный расчет годовых затрат на отопление показал, что бескаркасный дом из сэндвич-панелей площадью 65 м ² потребляет на 31% меньше тепловой энергии (6 902 кВтч, класс энергопотребления А), чем дом аналогичного размера из газобетонных блоков с утеплением из минеральной ваты (10 003 кВтч, класс энергопотребления В).



Опционально возможна установка солнечных батарей на крыше, что повышает энергонезависимость дома. Например, примерно 60 м ² солнечных панелей, производящих около 26 000 кВтч/год, можно установить на дом площадью 80 м ² . При среднем потреблении энергии семьей из 3 человек 6000 кВтч/год и расчетном потреблении тепла домом около 9000 кВтч/год, это обеспечивает профицит электроэнергии в размере 11 000 кВтч/год, которую можно реализовать по «зеленому» тарифу.





Использование сэндвич-панелей Ruukki помогает создать пассивный дом, а дополнительная установка солнечных панелей на крыше обеспечивает не только здание с нулевым потреблением энергии, но и здание с положительной энергией.



Быстрая скорость строительства



80 м ² Дом из сэндвич-панелей можно построить под ключ всего за 1,5 месяца. Сборка корпуса такого здания занимает до 10 дней. Все поставляемые материалы предварительно изготавливаются и затем собираются на месте в соответствии с инструкциями по сборке и техническими картами.





Комплектная поставка



Технология бескаркасного строительства «Раута» предусматривает возведение дома из сэндвич-панелей «под ключ», включая проектирование, устройство фундамента и монтаж всех необходимых материалов, а также доставку. В результате клиент получает дом, готовый к обустройству и заселению.



В комплект поставки могут входить сэндвич-панели, крепежные и доборные элементы, окна, двери, кровля, а также материалы для внешней и внутренней отделки. При необходимости также можно построить фундамент и оборудовать дом коммуникациями: водоснабжение, канализация, отопление, вентиляция, электропроводка, молниезащита и т. д.



Оптимальная стоимость



Стоимость дома из сэндвич-панелей зависит от его площади, типа фундамента, специфики инженерных коммуникаций, требований к отделке и т.д.

Комплект доставлен на объект Цена без сборки, от €/м ² * Цена с монтажом, от €/м ² * Стандартный комплект дома (полы, стены, перегородки, кровля, отделочные аксессуары и крепления) 545 635 Домик с опциями (стандартный дом + молниезащита, окна и двери) 610 715 Дом из сэндвич-панелей под ключ (домокомплекс с опциями + фундамент, инженерные коммуникации, внутренняя отделка) 850 1145 Комплект солнечной электростанции (солнечные панели, инвертор, аксессуары) 100 150

* цены актуальны на момент написания статьи для типового коттеджа площадью 80 м ²



Руководство по сборке, технологическая карта, все необходимые сертификаты, протоколы испытаний, гарантия предоставляются при поставке домокомплекта.



Надежность



В технологии бескаркасного строительства Rauta сэндвич-панели являются несущими элементами, передающими весь вес (собственный вес, эксплуатационный вес, ветровые и снеговые нагрузки) на фундамент. Это решение является наиболее эффективным при строительстве одноэтажных зданий с пролетами внутренних помещений до 4 м.



Дома из сэндвич-панелей полностью соответствуют современным строительным нормам по прочности и устойчивости и находятся на одном уровне с классическими технологиями строительства. Несущая способность всех элементов подтверждена инженерными таблицами и протоколами испытаний. Жесткость конструкции здания обеспечивается продуманным размещением перегородок, связей и узлов, что гарантирует ее сейсмостойкость при землетрясениях до 7 баллов.



Сэндвич-панели Ruukki прошли испытания, проводимые в соответствии со скандинавским стандартом SSF 1047 на противовзломность стен, и обеспечивают высокий уровень безопасности, соответствующий 2 классу взломостойкости, а в случае дополнительной облицовки — 3 классу защиты.



Долговечность



Долговечность здания в первую очередь обеспечивается характеристиками сэндвич-панелей. Высококачественные сэндвич-панели финской компании Ruukki изготавливаются из европейской конструкционной стали марки S280 с 190-275 г/м ² цинковое покрытие и сердцевина из полиизоцианурата с прочностью на сжатие более 100 кПа.



Панели Ruukki имеют гарантийный срок до 30 лет и срок службы более 50 лет.



Ограждающие конструкции зданий выполнены из экологически чистых материалов, что подтверждено их сертификатами EPD, LEED и BREEAM.



Совместимость в эксплуатации



Все элементы дома изготавливаются на современном оборудовании и доставляются на объект в полной комплектации, включая необходимые аксессуары и крепления. Это гарантирует точность геометрических характеристик каждого элемента и сводит к минимуму необходимость дополнительной подгонки конструкций на месте, что значительно сокращает сроки строительства и повышает качество строительства.





Разнообразие вариантов отделки



Дом из сэндвич-панелей можно эксплуатировать без дополнительной внешней и внутренней отделки: стальная облицовка сэндвич-панелей имеет эстетичный вид и устойчива к атмосферным осадкам. Облицовка панели может быть гладкой или иметь линейное профилирование и доступна во всех цветах RAL.





При желании фасад здания может быть дополнительно облицован практически любыми материалами: брус, кирпич, металлические кассетные панели, ламели, дизайнерские и фальцованные профили, керамогранит, натуральный камень, HPL, композитные алюминиевые панели, и т. д.



Сэндвич-панели без облицовки

Деревянная облицовка

Кирпичная облицовка

Обшивка металлическими панелями от дождя

Облицовка металлическими ламелями

Обшивка дизайнерскими профилями

Облицовка гнутыми профилями

Облицовка керамогранитом

Облицовка натуральным камнем

Облицовка натуральным камнем

Обшивка панелями HPL



В интерьере дома можно использовать гипсокартон с чистовой отделкой: покраской, обоями, облицовкой плиткой и т. д. устанавливается на профильную раму.



Широкий спектр планировочных решений



Прямоугольник – максимально рациональная форма бескаркасного дома из сэндвич-панелей и его внутренних помещений. Это обеспечивает элегантный дизайн и максимальную функциональность помещений. Эффективность использования внутреннего пространства повышается за счет продуманных планировочных решений без коридоров.



При соблюдении рекомендаций по ширине пролетов между несущими стенами здание может быть практически любого размера. Концепция прямоугольных форм позволяет модульно комбинировать внутреннее пространство здания без ограничений по количеству и размеру помещений.



Типовые проекты домов из сэндвич-панелей



Однокомнатный дом 20,1 кв.м.

Однокомнатный дом 20,1 кв.м.

Однокомнатный дом 20,1 кв. м.

Однокомнатный дом 20,1 кв.м.

42,8 кв.м дом с двумя спальнями

42,8 кв.м дом с двумя спальнями

42,8 кв.м дом с двумя спальнями

42,8 кв.м дом с двумя спальнями

62 кв.м дом с двумя спальнями

62 кв.м дом с двумя спальнями

62 кв.м дом с двумя спальнями

62 кв.м дом с двумя спальнями

74,7 кв.м дом с двумя спальнями

74,7 кв.м дом с двумя спальнями

74,7 кв.м дом с двумя спальнями

74,7 кв.м дом с двумя спальнями

125,3 кв. м дом с 3 спальнями

125,3 кв. м дом с 3 спальнями

125,3 кв. м дом с 3 спальнями

125,3 кв. м дом с 3 спальнями



Варианты расширения



 Прямоугольная форма здания и простота узлов соединения сэндвич-панелей позволяют легко добавлять новые помещения в любом удобном месте по мере необходимости.



Мобильность



Все соединения конструкций здания механические, поэтому при необходимости здание можно разобрать, перенести в другое место и собрать заново из тех же деталей.



Малый вес



Удельный вес конструкций дома составляет 100 кг/м ² , при максимальном весе одного элемента до 80 кг. Это позволяет вручную собирать дом без кранов.



Всепогодная сборка



Все элементы здания поставляются в герметичной упаковке и могут храниться на открытой площадке. Монтаж конструкций не требует мокрых процессов, а значит, может производиться практически в любых погодных условиях.



Монтаж в стесненных условиях



Компактные размеры элементов (максимальная длина до 4,5 м) позволяют хранить их внутри здания, а сами сэндвич-панели могут храниться в упаковке и штабелироваться. Минимальные требования к складской площади, а также отсутствие грузоподъемных механизмов на месте позволяют быстро и удобно производить монтаж на небольших площадях.



Конструктивные решения



Фундамент



Если здание из сэндвич-панелей используется как временное сооружение, его можно монтировать на твердую ровную поверхность (асфальт или щебень) с дренажом по основанию периметру, но без отдельного фундамента.



При строительстве капитальных зданий требуется устройство фундамента для повышения устойчивости и монтажа инженерных коммуникаций, а также для увеличения срока службы конструкций. В зависимости от геологических условий основание может быть плитным (1), монолитным или блочным ленточным фундаментом (2), столбчатым (3) или свайным (4).





Пол



Для обеспечения замкнутого контура отопления в качестве основания пола используются сэндвич-панели с наполнителем PIR толщиной 120-200 мм.



Готовое напольное покрытие укладывается на основу из ОСП или шпона. В этом случае возможна врезка инженерных коммуникаций в конструкции перекрытий.



Стены и перегородки



Наружные стены дома и его внутренние перегородки построены из сэндвич-панелей с наполнителем PIR толщиной 120-200 мм, что обеспечивает хорошую звукоизоляцию на уровне 24 дБ. Стандартная высота потолков без внутренней отделки составляет 3 метра. Гипсокартонные конструкции можно применять в качестве ненесущих внутренних перегородок.



Стены из сэндвич-панелей имеют более высокие звукопропускающие экраны и поэтому могут ослаблять сигнал Wi-Fi и мобильной связи внутри помещений. Для улучшения работы беспроводной сети рекомендуется установить усилители Wi-Fi в нескольких комнатах или установить розетки для выхода в интернет. Наилучший уровень мобильной связи доступен возле окон.



На внутреннюю облицовку из сэндвич-панелей можно подвешивать технику, мебель, климатическое оборудование и т.п. весом до 50 кг/м2. В этом случае их следует крепить непосредственно к стальной облицовке с помощью винтов.



Подвесной санузел монтируется на отдельный каркас из гипсокартона, который крепится непосредственно к облицовке из сэндвич-панелей по всей длине облицовки и к ее боковым стенкам.



Также можно использовать магнитные или вакуумные крючки для подвешивания легких предметов домашнего обихода (полотенца, картины и т. д.).





Потолок и крыша



В зависимости от выбранного архитектурно-планировочного решения дом из сэндвич-панелей может иметь следующие типы кровли:



1. Плоский, крытый кровельным материалом (шириной до 4 м)
2. Односкатный, из сэндвич-панелей, покрытых рубероидом.
3. Односкатный с фермами ЛСТК, покрытыми кровельными материалами.
4. Двухскатный из сэндвич-панелей, обшитый рубероидом.
5. Двухскатный с фермами из ЛСТК, покрытыми кровельными материалами.





Для наружной облицовки могут применяться любые материалы: металлочерепица, профнастил, битумная черепица, фальцевые и дизайнерские профили, мембраны и др.



Окна и двери



В бескаркасном доме, построенном из сэндвич-панелей, можно использовать любые виды металлических и пластиковых, алюминиевых, деревянных и др. окон и дверей.



Наиболее оптимальным решением является установка окон и входной двери шириной 1100 мм, кратной размеру сэндвич-панели. При этом окна могут иметь любую высоту в пределах высоты стены. Внутренние двери могут иметь любые размеры и устанавливаться в любом месте, независимо от раскладки сэндвич-панелей.



Отопление, вентиляция и кондиционирование



Конструкция дома из сэндвич-панелей очень герметична, влаго- и воздухонепроницаема; поэтому очень важно обеспечить правильную вентиляцию для создания комфортного микроклимата в помещении.



Оптимальное решение для планирования энергоэффективной вентиляции дома основано на принципе рекуперации. В чердачном помещении установлен приточно-вытяжной рекуператор, с воздуховодами для подачи и циркуляции воздуха.







Система кондиционирования воздуха в доме может быть локальной, с применением традиционных сплит-систем, наружные блоки которых крепятся непосредственно к наружной облицовке панелей, или многозональной, с отдельно стоящим наружным блоком .



Для отопления дома можно использовать практически все современные системы:



• Газ, с водяными радиаторами и теплым полом
• Электрическая, с водяными радиаторами и теплым полом
• Электрический, с воздухом
• Системы солнечного отопления
• Тепловые насосы



Молниезащита



На металлических поверхностях здания возможно накопление статического электричества; соответственно, для безопасности здания из сэндвич-панелей рекомендуется установка системы молниезащиты.



Дом из сэндвич-панелей: где купить



Строительство дома из сэндвич-панелей требует глубоких знаний проектирования, изготовления конструкций и сборки; только опытный подрядчик должен быть нанят, чтобы построить этот тип здания.



Rauta является эксклюзивным поставщиком сэндвич-панелей Ruukki в Украину и имеет многолетний опыт реализации проектов различного назначения. Опыт специалистов компании, а также наличие разработанных типовых решений и всей необходимой сопроводительной документации позволяет организовать строительство домов из сэндвич-панелей с высоким уровнем качества и в кратчайшие сроки.



Rauta является эксклюзивным поставщиком сэндвич-панелей Ruukki в Украину и имеет многолетний опыт реализации проектов различного назначения. Опыт специалистов компании, а также наличие разработанных типовых решений и всей необходимой сопроводительной документации позволяет организовать строительство коттеджей из сэндвич-панелей качественно и в кратчайшие сроки.
