как рассчитать длину каналов и дистанцию до других конструкций

В жилом доме должны поддерживаться все условия для нормальной жизнедеятельности человека. Это бесспорная истина, не так ли? Чтобы обеспечить комфортное пребывание в любой комнате, прокладывают сложные инженерные коммуникации.

Не обойтись и без системы вентиляции. При ее создании необходимо соблюдать нормативы расстояний крепления воздуховодов, разработанные и утвержденные государственными ведомствами. Это требование актуально не только для юридических лиц, но и для частных застройщиков.

Мы расскажем о том, как грамотно спланировать и проложить трассы воздуховодов. Подскажем, каким способом их лучше закрепить. Из представленной нами статьи вы узнаете, на каком расстоянии от прочих коммуникаций можно устанавливать вентиляционные каналы.

Содержание статьи:

• Система вентиляции в частном доме
• Правила монтажа воздуховодов
• Способы крепления воздуховодов
• Дистанция между креплениями
• Расстояние до других конструкций
• Сколько креплений требуется
• Выводы и полезное видео по теме

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55. 13330.2016.

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.

Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых.

Правила монтажа воздуховодов

Воздуховоды – это металлические или пластиковые трубы, выводящие и подающие воздух в помещения. Могут иметь как круглое, так и прямоугольное сечение.

Крепление воздуховода к потолку – ответственный этап, требующий внимательности со стороны монтажника, а также правильного выбора крепежных изделий с учетом размеров, формы сечения и других параметров

Работы по включают в себя один из самых ответственных этапов – крепление воздуховодов к несущим строительным конструкциям. Фиксация может осуществляться при помощи различных крепежных элементов – хомутов, консолей, профилей, кронштейнов, скоб, перфоленты. Выбор типа крепления зависит от размера воздушного канала и формы его сечения.

Готовая система воздуховодов должна быть надежна и устойчива к внешним и внутренним нагрузкам, а также ремонтопригодна.

Важно, чтобы она отвечала требованиям безопасности, чтобы оборудование не несло угрозу человеку и не влияло на сохранность самого дома, создаваемый потоками воздуха шум и вибрации не превышали предельно допустимый уровень, а вес воздуховодов не передавался на вентиляторы.

Способы крепления воздуховодов

Воздуховод можно прикрепить непосредственно к потолку, стене либо к несущим элементам, закрепленным на них, например, к тавру или двутавру. Такие балки широко применяются в строительстве.

Ориентация воздуховода преимущественно вертикальная или горизонтальная, в отдельных случаях, если на то есть техническая необходимость, воздуховоды устанавливают под небольшим наклонном.

В качестве основных крепежей используются:

• кронштейны;
• траверсы;
• хомуты;
• перфорированная лента.

Для крепления прямоугольных воздуховодов используется L- или Z-образные кронштейны и шпильки. Кронштейны крепятся к телу воздуховода с помощью саморезов, образующих отверстия в металле.

Монтаж воздуховодов осуществляется с помощью кронштейнов, траверс, перфолент. При выборе крепежей принимают во внимание массу и габариты воздуховодов

Шпильки представляют собой резьбовые оцинкованные стержни. Для крепления шпильки на потолке используют металлический забивной анкер с распорной частью.

Предварительно высверливают отверстие и забивают анкер долотом. Процесс аналогичен установке пластикового дюбеля в стену. При завинчивании шпильки в анкор  его распорная часть раскрывается подобной лепесткам цветка, образуя конструкцию, которая надежно держится в потолке.

Вместо анкеров можно использовать и другие крепежи, но они не обеспечат такую же надежность. При большой нагрузке произойдет ослабление соединения шпильки с потолком. В результате воздуховод может переместиться и деформироваться.

Если воздуховод массивный, лучше выбрать усиленный Z-образный кронштейн. Благодаря дополнительному уголку, который будет поддерживать воздуховод, конструкция приобретет необходимую жесткость и на шпильку будет оказываться меньшая нагрузка. Чтобы при колебаниях воздуховода не возникал шум, крепежи дополняются резиновыми уплотнителями.

Если одна из сторон прямоугольного воздуховода превышает 60 см, используются не кронштейны, а траверсы, также в комплекте со шпильками. Траверса представляет собой горизонтальную балку, которая может как подвешиваться, так и опираться на вертикальную опору.

Воздуховоды с прямоугольным сечением надежно крепятся к потолку с помощью стальных оцинкованных траверсов и шпилек. Между местами креплений соблюдается нормативное расстояние

При использовании траверсы саморезы не требуются и воздуховод сохраняет свою целостность. Размещенный на опоре, он не сдвигается в боковых направлениях благодаря шпилькам, удерживающим его в стабильном положении. Чтобы воздуховод плотно прилегал к траверсе, устанавливают резиновый уплотнитель, гасящий шумы и вибрации.

Воздуховоды круглого сечения крепятся к несущей поверхности с помощью шпилек и хомутов соответствующего диаметра. При этом хомут должен плотно охватывать воздуховод.

Он может надеваться и поверх теплоизоляции. Крепеж выпускается в широком диапазоне размеров, соответствующих стандартным размерам воздуховодов. За счет простоты применения экономиться время монтажа.

Благодаря предустановке точек перегиба достигают идеальной совместимости кронштейна и воздуховода, наличие эластичного элемента снижает шумы и вибрации, саморезы находятся на значительном расстоянии друг от друга, минимизируя риск деформаций воздуховода

Необязательно монтировать воздуховод непосредственно к потолку. Можно поступить и по-другому. Если на участке, по которому проходит вентиляционная магистраль, имеется металлическая балка (тавр, двутавр, угол), на нее одевают струбцину и уже к струбцине закрепляют шпильку.

В частных домах часто используются круглые воздуховоды небольшого диаметра. Если диаметр не превышает 20 см, в качестве крепежа может использоваться перфолента. Материалом изготовления для нее служит оцинкованная сталь, соответствующая требованиям, прописанным в ГОСТ 14918-80. Толщина ленты варьируется от 0,5 мм до 1,0 мм. Имеются монтажные отверстия для фиксации воздуховодов с помощью саморезов.

Из ленты формируют петлю и надевают как хомут на трубу. Другой способ – в месте состыковки труб закрепить перфоленту за крепежный болт. Также ее можно использовать вместе с хомутами.

Перфолента служит для монтажа к потолку или балкам как круглых, так и прямоугольных воздуховодов с небольшим сечением (периметром), имеющиеся отверстия облегчают монтаж

Преимущества такого способа: перфолента стоит дешевле метизов, выполнить монтаж с ее помощью проще. Но есть и существенные недостатки. Так как перфолента не способна обеспечить необходимую жесткость, усиливаются вибрации, боковые перемещения.

Возникают сложности при выравнивании перфоленты по высоте, из-за чего воздуховод во время эксплуатации начинает шуметь, возрастает риск разгерметизации магистрали.

Дистанция между креплениями

В СП 60.13330 и СП 73.13330.2012 указывается, как рассчитывать крепление воздуховодов квадратного и круглого сечения. Также учитываются рекомендации производителей оборудования, прописанные в инструкциях. Чтобы получить правильный результат необходимо знать длину воздуховодов и допустимую дистанцию между креплениями.

Крепления для горизонтальных неутепленных металлических бесфланцевых воздуховодов устанавливаются на расстоянии не больше 4 метров друг от друга. Это требование в равной степени относится к опорам, подвескам, хомутам.

Правило распространяется на прямоугольные и круглые воздуховоды, у которых диаметр или наибольшая сторона не превышают 40 см. Для воздуховодов с прямоугольным сечением или диаметром более 40 см расстояние между креплениями сокращается до 3 метров.

Горизонтальные металлические неизолированные воздуховоды на фланцевом соединении с диаметром или большей стороной до 2 метров монтируются с шагом не более 6 метров между крепежами. Крепление к фланцам не разрешается. Максимальное расстояние между креплениями вертикальных металлических воздуховодов составляет 4,5 метра.

При проектировании даже простейшей кухонной вытяжки оставляют зазоры между поверхностью воздуховода и стенами, потолком, другими коммуникациями и предметами интерьера

Для соединения магистральных участков воздуховодов в качестве фасонных элементов могут применяться , изготовленные из полимерной пленки. В отдельных случаем они служат в качестве основных элементов для построения вентиляционной магистрали.

Для их крепления гибких полимерных воздуховодов используют кольца из стальной проволоки. Диаметр проволоки должен быть в пределах 3-4 мм, а диаметр самого кольца – на 10 процентов больше диаметра воздуховода. Шаг между кольцами — не больше 2 метров.

При таком типе монтажа вдоль воздуховода натягивают несущий трос, к которому и крепятся кольца. Сам трос крепится к строительным конструкциям с шагом от 20 до 30 метров. Гибкий воздуховод необходимо натянуть, чтобы между кольцами не образовались провисы, снижающие давление в системе.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии,  устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Сколько креплений требуется

Тип крепежей и их количество определяют еще на стадии проектирования с учетом массы, размеров, расположения , материалов изготовления, типа вентиляционной системы и т.д. Если вы планируете заниматься этими вопросами самостоятельно, вам предстоит выполнить расчеты и использовать справочные данные.

Нормы расхода креплений исчисляются исходя из площади поверхности воздуховодов. Перед тем как приступить к расчету площади поверхности, необходимо определить длину воздуховода. Ее измеряют между двумя точками, в которых пересекаются осевые линии магистралей.

Если воздуховод имеет круглое сечение, его диаметр умножают на полученную ранее длину. Площадь поверхности прямоугольного воздуховода равна произведению его высоты ширины и длины.

Все расчеты производятся на предварительном этапе, полученные данные используют при монтаже, соблюдать исчисленные расстояния, не допуская погрешностей помогает разметка

Далее можно воспользоваться справочными данными, например, нормативными показателями расхода материалов (НПРМ, сборник 20) утвержденными Министерством строительства РФ. Не сегодняшний день этот документ имеет статус недействующего, но указанные в нем данные в большинстве своем остаются актуальными и используются строителями.

Расход креплений в справочнике указан в кг на 100 кв. м. площади поверхности. Например, для круглых фальцевых воздуховодов класса Н, изготовленных из листовой стали, толщиной 0,5 мм и имеющих диаметр до 20 см потребуется 60,6 кг креплений на 100 кв. м.

Правильно спроектированная и смонтированная система воздуховодов не только безупречно функционирует, но и органично дополняет интерьер современного дома

При прямые звенья воздуховодов вместе с отводами, тройниками и другими фасонными элементами собираются в блоки длиной до 30 метров. Далее в соответствии с нормативами устанавливаются крепления. Подготовленные блоки воздуховодов устанавливают в предназначенных для них места.

С нормативным требованиями по организации вентиляции в частном доме ознакомит , прочитать которую стоит всем владельцам загородной собственности.

Выводы и полезное видео по теме

Крепление воздуховодов к потолочным плитам:

Изготовление хомутов для круглых воздуховодов своими руками:

Как выглядит вентиляционная магистраль в сборе:

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.

Хотите рассказать о том, как собирали вентиляционную систему в вашем доме/квартире/офисе? Владеете полезной информацией по теме статьи, которую стоит сообщить посетителям сайта? Пишите комментарии, пожалуйста, в находящейся ниже блок форме, размещайте фото и задавайте вопросы.

Монтаж воздуховодов и вентиляционных коробов

Воздуховоды являются важной частью вентиляции, с помощью которой осуществляется постоянный и эффективный воздухообмен внутри любых помещений – частных домов, квартир, офисов, торгово-развлекательных центров и т.п. Монтаж воздуховодов довольно-таки сложный процесс, которые требует не только подготовки инструмента и материалов, но также и определенных знаний и навыков.

Содержание статьи:

Хотите научиться проектировать? Учебный центр AboutDC приглашает на обучение:

• Курс А1. Вентиляция: с нуля до первого проекта
• Курс А2. ID-диаграмма. Расчет бассейнов и центральных кондиционеров
• Курс А3. Системы холодоснабжения: расчет чиллеров, фанкойлов, насосов и трасс
• Курс А4. Охлаждение ЦОД. Прецизионные кондиционеры. Фрикулинг

• Подготовка к монтажу

• Варианты монтажа

• Крепление к потолку

• Траверса и шпилька

• Хомут и шпилька

• Пластиковый держатель

• Крепление горизонтального воздуховода к стене

• Крепление вертикального воздуховода к стене

• Крепление круглого воздуховода с помощью хомута

• Проход через перекрытие

• Особенности монтажа в зависимости от типа воздуховода

• Прямоугольные

• Круглые

• Гибкие

• Теплоизолированные

• И ещё несколько нюансов

• Шаг крепления (расстояние между креплениями)

• Куда должны смотреть болты

• Хомут поверх изоляции или нет

В данной статье мы расскажем не только о методах монтажа воздуховодных вентиляционных магистралей, но и об их видах. После прочтения любой обыватель сможет обустроить качественную и надежную систему вентиляци.

Элементарная конструкция воздуховода. Зелеными стрелками изображено направление движения воздуха от кухонной вытяжной системы к вентиляционной шахте

Подготовка к монтажу

Подготовка к монтажу включает в себя соблюдение целого ряда требований и мероприятий. Прежде всего необходимо подготовить следующий инструмент и материалы:

• Перфоратор.
• Шуруповерт.
• Электролобзик.
• Пистолет под баллон с монтажной пеной.
• Измерительные принадлежности – рулетку, строительный уровень.
• Изоляционную ленту.

По ходу монтажа могут понадобиться дополнительные средства, например отвертка или строительный скотч. Но они, как правило, имеются в арсенале любого мастеровитого мужчины.

Во время подготовки перед монтажом следует ознакомиться с рядом обязательных правил:

1. Если используются гибкие воздуховоды, то они полностью растягиваются.
2. При монтаже не допускаются прогибы, они станут естественными препятствиями и причиной потери давления воздуха.
3. Так как при циркуляции воздуха поверхность металлического воздуховода накапливает статический заряд, то корпус требуется заземлить.
4. Если воздуховод монтируется между двумя этажами, то гибкие конструкции исключаются.
5. Если воздуховод проходит через перекрытия, то необходимо использовать жесткие или комбинированные конструкции. Прекрасно зарекомендовали себя специальные металлические проставки.
6. Если планируется заводка воздуховода с поворотом, то он должен иметь максимально возможный угол, так как при резком повороте возникнет большое сопротивление.

Учитывая эти рекомендации следует приступить к созданию проекта прокладки воздуховода. Для этого необходимо взять листок, карандаш и подробно нарисовать план дома, квартиры или любого иного помещения, где требуется прокладка воздуховода. Согласно плану продумывается проводка воздушной вентиляционной магистрали и точки, где будет установлено дополнительное оборудование, например компрессор или вентилятор.

Номенклатура пластиковых воздуховодных линий, которые дооснащаются уголками и разводками при монтаже

Варианты монтажа

Воздуховоды закрепляются на стенах или потолках, при этом имеют различную геометрическую ориентацию:

• Горизонтальную.
• Вертикальную.
• Под наклоном.

Крепление к потолку

В данном разделе нами будут рассмотрены основные способы крепления и сопутствующие крепежные элементы.

Траверса и шпилька

Эти элементы применяются, как правило, для монтажа воздушных трубопроводов с сечением в форме квадрата 600х600 мм. Траверса необходима для того, чтобы поддерживать крупногабаритный воздуховод снизу, а шпильками он удерживается от смещения по бокам.

Монтаж выполняется в следующей последовательности:

• Шпильки крепятся на специальные крепежные элементы – цанги. Под них в потолке высверливаются отверстия.
• Расстояние между точками под высверливание отверстий рассчитывается следующим образом: В=S+D, где S – ширина воздуховода, а D – диаметр шпильки.
• Цанги забиваются на дюбельгвозди, а шпильки до упора вворачиваются в резьбовые отверстия цанг.
• Воздуховод выводится на необходимую высоту под потолок, а снизу фиксируется траверсой, которая закрепляется гайками на шпильках.

Если возникнет необходимость, то такую конструкцию очень легко разобрать.

Хомут и шпилька

Аналогичным образом к потолку закрепляются и каналы с круглым сечением. Отличие в монтаже заключается в использование круглого хомута вместо траверсы с плоской поверхностью.

Используется этот способ и для крепления изолированных воздуховодов.

Порядок установки:

• Канал замеряется и, исходя из размеров, на потолке обрисовывается контур будущего канала. Высверливается отверстие под крепление верхней скобки хомута.
• В отверстие забивается крепежный элемент, для легких хомутов допускается использование дюбеля из пластика.
• Крепится верхняя скобка хомута.
• Нижняя часть отвинчивается, воздуховод устанавливается в паз, одевается ответная часть хомута и затягивается болтиками.

Пластиковый держатель

Держатели – это универсальные крепежные изделия, которые подходят для воздуховодов круглого или квадратного сечения. Такие держатели крепятся по стандарту дюбель + саморез.

Надежная фиксация таким элементом будет осуществлена надежно, если расстояние между точками подвеса составит 1 м. Если воздуховод проводится над шкафами, то для уменьшения вибрации держатели прикручивают к верхней поверхности шкафов при помощи саморезов.

Пластиковые держатали предварительно крепятся к потолку или стене на дюбельгвозди

Крепление горизонтального воздуховода к стене

Горизонтальные участки воздуховодов крепятся с помощью уголков, которые в свою очередь закрепляются в отверстиях дюбелями или саморезами, если воздуховод легкий.

Если монтаж производится на железобетонных или кирпичных стенах, то крепеж производится специальными кронштейнами, которые тоже имеют форму уголка. Их вставляют в стену на специальных подкладках.

Та часть кронштейна, которая выступает от стенки служит для прокладки воздуховода.

Крепление вертикального воздуховода к стене

Для начала необходимо произвести разметку мест крепежа – для этого вымеряется размер и протяженность воздуховода. Вторым шагом станет установка крепежных элементов, которые закрепляются на углубленных в стену дюбелях.

Кронштейны в качестве крепежных элементов монтируются в стены, а на них размещаются секции воздуховода.

Крепление круглого воздуховода с помощью хомута

Оптимальным вариантом крепления воздуховодов с круглым сечением является крепеж, состоящий из шпильки и круглого хомута. Данный способ актуален и для магистралей, которые покрыты слоем изоляционного материала.

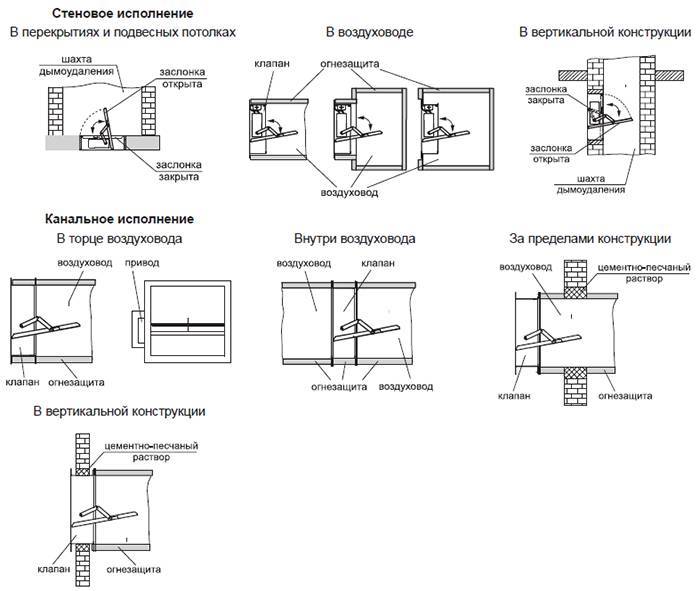

Проход через перекрытие

Трубопроводы, которые проходят через перекрытие изготавливают из тонкостенного металла, очень часто из меди или высокопрочного пластика.

При монтаже воздухопороводов и их прокладке через стены, также следует решить следующие вопросы:

1. Как повлияет близкое расположение металлического трубопровода на облицовочные материалы, которые использовались (будут использоваться) при отделке стен.
2. Не будет ли повреждено перекрытие из мягких материалов, таких как гипс или гипсолит.

Опишем стандартный комплекс мероприятий при проводке воздуховода через перекрытие:

• Подготавливается отверстие в перекрытии, как правило оно проделывается в углу, но исходя из инженерных или архитектурных запросов оно может быть обустроено в любом месте. Для изготовления отверстия в домашних условиях используется перфоратор со специальной насадкой по бетону или кирпичу.
• Жесткий элемент воздуховода вставляется в отверстие, но прежде края отверстия обрабатываются монтажной пеной. Слой застывшей пены должен создавать сплошную изоляцию для металлического участка и быть не менее 30 мм. шириной.
• Концы металлического фрагмента соединяются с гибким воздуховодом при помощи хомутов, если магистраль жесткая, то для соединения предусмотрены специальные телескопические сужения.

Часто дилетанты подкладывают ветошь или обычные тряпки, считая их достаточным изолятором. Делать это категорически запрещается, так как в пустотах между металлическим воздуховодом и внутренней поверхностью стен в отверстии будет образовываться конденсат, влага будет накапливаться, а ветошь загниет. Альтернативой может стать плотная оболочка их жесткого полимера.

Особенности монтажа в зависимости от типа воздуховода

Воздуховоды имеют разную геометрическую форму сечения, а также структурные свойства. В зависимости от этого предъявляются определенные требования к монтажу. Мы опишем характеристики каждого вида, а также дадим ряд рекомендаций.

Прямоугольные

Материалом для их изготовления чаще всего служит оцинкованная сталь, а используются они для обслуживания помещений с очень большой площадью. Они выглядят весьма презентабельно и являются естественным оснащением спортивных или актовых залов, больших цехов и промышленных крытых участков. Для соединения секций используется сварка или фланцы – специальные отливы по краям секций, которые взаимно соединяются болтами.

Монтаж горизонтальных пролетов осуществляется установкой на траверсу, а вертикальные крепятся непосредственно к потолку и полу. При большой высоте потолков секция поддерживается настенным крепежом, например, хомутами.

Круглые

Трубопроводы с круглым сечением обладают следующими положительными характеристиками:

• Жесткость – окружность более мягко принимает все нагрузки.
• Воздух распределяется равномерно.
• При монтаже требуется небольшое количество соединений.
• Удобство в эксплуатации.

Как правило, для монтажа используются круглые хомуты, которые жестко крепятся к стенке одной из разборных частей.

Гибкие

Гибкие воздуховоды для вентиляции позволяют с легкостью монтировать соединительные конструкции без помощи фланцев и других соединительных элементов. Для изготовления гибких воздуховодов используют многослойную алюминиевую фольгу, ламинированную полиэфирную ленту со спиральным каркасом или из натканного полиэфирного волокна со слоем утеплителя.

Теплоизолированные

Теплоизолированные воздухопроводы служат для воздухоотведения как внутри, так и снаружи помещений. Например, если компрессор находится вне помещения и гонит свежий воздух внутрь. Они могут иметь различную структуру, но основной конструктивный нюанс заключается в покрытии изолирующим слоем утеплителя.

Для того чтобы смонтировать воздуховод с теплоизоляционным слоем и обеспечить его эффективность, необходимо выполнить следующие мероприятия:

• Воздуховод вымеряется и обрезается по необходимой длине.
• Слой изолятора в месте крепления необходимо обернуть гофрированным патрубком – это убережет изоляционное покрытие от повреждения.

• Закрепление к стене или потолку выполняется при помощи траверс или хомутов.

И ещё несколько нюансов

Для того чтобы максимально соблюсти правильность монтажа, мы осветим еще несколько важных нюансов. С их помощью обеспечивается эффективность и долговечность креплений и самого воздуховода.

Шаг крепления (расстояние между креплениями)

Шаг крепежа, то есть расстояние между крепежными элементами, зависит от типоразмера воздуховодной магистрали, а также от материала изготовления. Рекомендуется придерживаться следующих параметров:

• Если диаметр цельной трубы составляет 40 см., то крепеж выполняется через каждые 4 м., если величина диаметра более 40 см., то через каждые 3 м.
• Если воздухопроводные секции имеют крупный типоразмер квадратного сечения и соединяются на фланцах, то крепеж выполняется через каждые 6 м.

Куда должны смотреть болты

Что касается фланцевых соединений самих секций воздухопровода, то главное условие состоит в том, чтобы все гайки фланцевого соединения были с одной стороны. При этом, если при креплении к стенам или потолку используются разборные хомуты, то лучше монтировать их гайками наружу – это упростит разборку при демонтаже и крепление гаек во время установки. Соответственно болты закладываются шляпками к стене (потолку).

Хомут поверх изоляции или нет

Закреплять изолированный воздухопровод хомутом поверх изоляции не рекомендуется, так как это может привести к повреждению изоляционного слоя. Желательно наложить под хомут гофру или полимерную проставку, а после выполнить затяжку. Также можно оттянуть изоляционный слой, наложить хомут, а после вернуть изолятор на место, дополнительно закрепив его изолентой.

Вот и все сведения, которые необходимо для качественного монтажа воздухопроводов различной номенклатуры. Главное – подходить к работе ответственно и тщательно соблюдать те рекомендации, которые были представлены в данной статье.

Библиотека видеоресурсов CaptiveAire

Изучите приведенные ниже видеоресурсы, чтобы узнать больше о продуктах и ​​услугах CaptiveAire.

Канал подачи воздуха для диффузии

play_circle_filled

Воздуховод для диффузии воздуха

Воздуховод для диффузии воздуха является первым в своем роде в США, обеспечивающим эстетически приятное и эффективное решение, которое исключительно хорошо работает для открытых потолков.

Парагон РТУ

play_circle_filled

Paragon RTU

Paragon RTU от CaptiveAire — это идеальное решение для ОВКВ, обеспечивающее исключительную экономию энергии и беспрецедентный контроль комфорта и влажности.

Практический пример — Pitch Pizzeria

play_circle_filled

Практический пример — Pitch Pizzeria

Система CaptiveAire Fresh Air Restaurant System была выбрана Pitch Pizzeria для общей вентиляции здания.

Парагон RTU

Обзор

play_circle_filled эскиз

Благодаря 40-летнему опыту в области вентиляции Paragon RTU от CaptiveAire представляет собой идеальное решение для ОВКВ, обеспечивающее исключительную экономию энергии и беспрецедентный контроль комфорта и влажности. Узнайте больше на сайте captiveaire.com/RTU.

Качество воздуха в помещении

play_circle_filled эскиз

Узнайте больше о том, как качество воздуха в помещении (IAQ) влияет на вас, ваше здоровье и производительность.

Решение проблемы распространения вирусов

play_circle_filled эскиз

Воздух, которым мы дышим, важнее, чем мы думаем. В современных полностью герметичных зданиях загрязненный воздух постоянно циркулирует, распространяя вирусы и другие патогены. Узнайте больше о том, как снова сделать здания безопасными.

Канал подачи воздуха для диффузии

Обзор

play_circle_filled эскиз

Воздуховод

Air Diffusion Supply Duct является первым в своем роде в США, обеспечивающим эстетически приятное решение, ориентированное на производительность, которое исключительно хорошо работает для открытых потолков.

Установка

play_circle_filled эскиз

CASService объясняет, как установить воздуховод для диффузии воздуха CaptiveAire, новый инновационный воздуховод из перфорированной нержавеющей стали для систем ОВКВ.

Одна система, один источник

В поисках идеального комфорта

play_circle_filled эскиз

Достигните идеального комфорта в помещении с идеально интегрированной системой вентиляции и кондиционирования. Высокопроизводительные компоненты, разработанные для обеспечения заданной температуры воздуха, влажности, скорости и объема, гарантируют, что ваше пространство достигнет идеального результата.

Система ресторана Fresh Air

play_circle_filled эскиз

Инженеры CaptiveAire объясняют важность интеграции всех аспектов системы вентиляции для обеспечения оптимальной производительности и эффективности системы. Узнайте больше на сайте captiveaire.com/freshair.

Практический пример — Fresh Kitchen

play_circle_filled эскиз

Fresh Kitchen, растущая сеть ресторанов быстрого питания в Тампе, штат Флорида, объясняет, почему использование интегрированной системы вентиляции всего здания от CaptiveAire является лучшим выбором для обеспечения максимальной производительности, максимальной эффективности и простоты обслуживания.

Практический пример — гараж Ford

play_circle_filled эскиз

Ford’s Garage, сеть бутиков-ресторанов во Флориде, выбрала CaptiveAire для удовлетворения всех своих потребностей в вентиляции. Узнайте, почему интегрированная система вентиляции и кондиционирования воздуха и кухонной вентиляции была предпочтительным выбором для их уникальной концепции ресторана.

Практический пример — Pitch Pizzeria

play_circle_filled эскиз

Система свежего воздуха для ресторанов CaptiveAire была выбрана Pitch Pizzeria для общей вентиляции здания.

Производство CaptiveAire

play_circle_filled эскиз

Производственная команда CaptiveAire стремится к качеству, обслуживанию и постоянному совершенствованию. Узнайте больше о наших производственных предприятиях, расположенных по всей территории США. Многочисленные предприятия обеспечивают короткие сроки изготовления и доступную доставку.

Час профессионального развития: HVAC

Психрометрия

play_circle_filled эскиз

Присоединяйтесь к CaptiveAire, чтобы получить час профессионального развития, посвященный психрометрии и психрометрической диаграмме — как она возникла, как она используется и почему она важна при проектировании ОВКВ.

Расчет коммерческой нагрузки

play_circle_filled эскиз

Изучите тонкости расчетов коммерческой нагрузки HVAC — как определить, какая единица тоннажа вам нужна, и все факторы, влияющие на это решение.

Цикл охлаждения

play_circle_filled эскиз

Присоединяйтесь к CaptiveAire для профессионального обучения основам холодильного цикла. Это видео полезно для всех, кто работает в сфере ОВКВ, особенно для инженеров и консультантов ОВКВ, а также для тех, кто хочет узнать больше о внутренней работе блоков ОВКВ.

Час профессионального развития: основы электротехники

Основы электротехники

play_circle_filled эскиз

Присоединяйтесь к CaptiveAire для профессионального развития, посвященного основам электричества, включая обсуждение того, как создается и работает электричество, закон Ома, разница между постоянным и переменным током, типы цепей и их принцип работы, электромагниты, переключатели, основы безопасности, и более.

Переменный ток, двигатели и средства управления

play_circle_filled эскиз

Присоединяйтесь к CaptiveAire для профессионального обучения основам переменного тока (AC) и двигателей, включая обсуждение генераторов, распределения электроэнергии, трансформаторов, типов двигателей, регуляторов скорости и многого другого.

Информатика для всех

play_circle_filled эскиз

Присоединяйтесь к CaptiveAire для профессионального обучения основам электроники и информатики. Несколько основных концепций вычислений преподаются с использованием различных методологий, от простых переключателей до транзисторов и микроконтроллеров.

Смазочный канал

Серия одностенных инсталляций

play_circle_filled эскиз

Серия для установки с двойными стенками

play_circle_filled эскиз

Противопожарная защита CORE

Обзор

play_circle_filled эскиз

CORE Fire Protection — это современная система пожаротушения CaptiveAire на водной основе. CORE быстро обнаруживает и тушит опасные возгорания жира с помощью непрерывной и перекрывающейся подачи воды и поверхностно-активного вещества.

Установка

play_circle_filled эскиз

Противопожарная защита на твердом топливе

play_circle_filled эскиз

Приготовление пищи на твердом топливе становится все более популярным на современных кухнях. Этот метод приготовления пищи представляет собой совершенно новый риск возникновения пожара для владельцев ресторанов. CaptiveAire предлагает комплексную конструкцию системы от пола до крыши, которая значительно снижает риск возгорания и обеспечивает бесперебойную и безопасную работу вашей кухни на долгие годы.

Серия инструкций CASService

play_circle_filled эскиз

Устраните распространенные проблемы, узнайте, как запустить свое оборудование, и узнайте об основных самостоятельных решениях для различных продуктов CaptiveAire с помощью этой серии информативных видеороликов.

Посмотреть больше видео

Подпишитесь на наш

Ютуб канал

Почему я слышу пронзительный свистящий шум из вентиляционных отверстий?

Вы заметили, что ваши вентиляционные отверстия издают пронзительный свист? Возможно, это прерывисто, а может быть, постоянно. В любом случае, это должно уйти! Здесь, в George Brazil, мы знаем все о странных и удивительных звуках, которые может производить система HVAC. Мы также знаем, как исправить источники этих нежелательных прерываний.

Давайте подробнее рассмотрим приведенное ниже, чтобы вы могли ответить на вопрос: «Почему я слышу пронзительный свистящий звук, исходящий из моих вентиляционных отверстий?»

• Почему свистят вентиляционные отверстия
• Распространенные проблемы с потоком воздуха и их решения
• Когда следует обращаться к специалистам

Избавьтесь от хлопот, связанных с поиском и устранением неисправностей.

Звоните Джорджу Бразилу!

Свяжитесь с George Brazil HVAC по телефону (602) 842-0009, чтобы проверить свои вентиляционные отверстия сегодня. С 1955 года мы обеспечиваем домовладельцев Феникса надежным ремонтом кондиционеров. Мы подкрепляем наш ремонт гарантией и обещанием ценить честность, что подтверждается наградой Better Business Bureau Torch Award за этику и тысячами 5-звездочных отзывов.

Позвоните или нажмите кнопку ниже, чтобы заказать ремонт или проверку кондиционера в тот же день нашими высококвалифицированными специалистами по ОВКВ!

Почему ваши вентиляционные отверстия свистят

Свист может быть приятным звуком, если он исходит от человека. Он предполагает счастье и беззаботное отношение. Но когда этот свист исходит из вашей системы HVAC, это признак того, что ваша система недовольна.

Свистящие звуки обычно указывают на то, что с воздушным потоком что-то не так. В частности, высокий звук, который вы можете услышать, обычно является признаком того, что в вашей системе наблюдается низкий возвратный поток воздуха. Это происходит, когда ваш Вентилятору кондиционера не хватает воздуха , и он пытается втянуть больше, увеличивая давление и скорость. Достаточно высокое давление издает свистящие звуки.

Распространенные проблемы с воздушным потоком и их решения

Существует множество причин, по которым в вашей системе могут возникать проблемы с воздушным потоком. К счастью, все эти проблемы довольно легко устранить. Если ваша система издает свист, всегда рекомендуется немедленно обратиться к специалисту по HVAC, чтобы решить проблему и предотвратить более серьезные проблемы с вашей системой.

Грязные воздушные фильтры

Воздушные фильтры очень эффективны и эффективны при правильной работе. Фильтр действует как барьер для возвратного воздуха и предотвращает попадание мусора и пыли внутрь компонентов и их воздействие на них. Когда фильтры загрязняются, их эффективность снижается. Ваш вентилятор должен будет работать больше и дольше, чтобы циркулировать воздух. Поздоровайтесь с плохим качеством воздуха и огромным счетом за электричество!

Регулярная замена воздушного фильтра и проверка HVAC помогут вашей системе справиться со спросом и работать более эффективно.

Заблокированы обратные вентиляционные отверстия

Когда возвратное вентиляционное отверстие засоряется, могут возникнуть проблемы с температурой воздуха, циркуляцией и давлением. Засорение вентиляционного отверстия также может привести к повреждению вашей системы отопления, вентиляции и кондиционирования воздуха, утечке воздуха и отрицательному давлению внутри воздуховодов. Если давление станет слишком высоким, ваши воздуховоды могут даже взорваться.

Убедитесь, что шторы, мебель или приборы не блокируют вентиляционные отверстия , и держите их как можно более чистыми. Организация ежегодной очистки воздуховодов и вентиляционных отверстий поможет обеспечить безопасную и эффективную работу вашей системы. Рекомендуется проверить вентиляционные отверстия сейчас, чтобы убедиться, что они все открыты и чисты, даже в комнатах, которые вы не используете.

Закрытые заслонки

Заслонки представляют собой металлические клапаны, которые могут вызвать те же проблемы, что и вентиляционные отверстия, если они закрыты. Закрытые заслонки могут препятствовать поступлению воздуха в некоторые помещения вашего дома. Хотя вы можете отрегулировать заслонки для изменения температуры в определенных комнатах, их никогда не следует закрывать полностью. Когда они закрыты, давление и статический заряд могут накапливаться в ваших воздуховодах и вызывать проблемы. В большинстве домов заслонки регулируются в зависимости от времени года.

Перед регулировкой заслонок рекомендуется за несколько дней привыкнуть к температуре вашего кондиционера или системы отопления. Если вы не знаете, как отрегулировать амортизаторы или не знаете, в каком положении они находятся, наша команда будет рада вам помочь.

Мусор в ваших воздуховодах

Мусор, пыль и грязь могут существовать в виде мелких частиц, но они могут создавать большие проблемы для вашей системы HVAC. Со временем и при продолжительном использовании вашей системы HVAC загрязняющие вещества могут накапливаться в ваших воздуховодах и на вентиляционных отверстиях. На самом деле, если ваши воздуховоды никогда не чистились, в вашей системе могут быть фунты грязи.

Благодаря тщательной и регулярной ежегодной очистке вы сможете эффективно эксплуатировать воздуховоды и улучшить качество воздуха в помещении. Крупный мусор, такой как шурупы, гвозди и даже маленькие игрушки (мы воссоединили многих детей с любимыми игрушками, которые, как они думали, были навсегда потеряны из-за монстра воздуховода!), могут попасть в вашу систему. Обо всем позаботятся, когда вы организуете профессиональную чистку воздуховодов.

Когда следует обращаться к специалистам

Если ваша система вдруг начала издавать пронзительные свистящие звуки, пришло время организовать проверку. Странные звуки из вашей системы HVAC могут быть верным признаком того, что что-то не так. Чем раньше вы сможете решить проблему, тем быстрее ваша система начнет работать идеально.

Наши технические специалисты осмотрят вашу систему, воздуховоды и вентиляционные отверстия, чтобы отследить источник проблемы и устранить ее как можно быстрее. Мы предлагаем быстрое и удобное расписание и всегда стремимся отремонтировать ваш HVAC при первом посещении.

Получите жизненно важное текущее техническое обслуживание ОВК с Джорджем Бразилом

Организация регулярного технического обслуживания — один из лучших способов предотвратить возникновение этих проблем. Позаботьтесь о своей системе, и она будет заботиться о вас круглый год.

George Brazil Услуги по проверке HVAC являются тщательными, профессиональными и высокоэффективными для обеспечения надежности и эффективности вашей системы. Мы обеспечиваем комфорт домовладельцев Феникса с 1955 года и предлагаем 100% гарантию удовлетворения.

Наша проверка охватывает до 56 точек осмотра и технического обслуживания, чтобы вернуть вашей системе максимальную производительность и хорошо послужить вам в предстоящем сезоне.
