Шаг стоек каркасного дома — Статьи о строительстве деревянных домов и бань

Шагом стоек в каркасном доме называется расстояние между вертикальными силовыми элементами несущего каркаса. В большинстве типовых проектов этот параметр идёт стандартным, и соответствует 580 миллиметрам. Но почему именно такой шаг принято считать оптимальным? От чего он зависит, и на что влияет — вкратце рассказано в этой статье.

Расчётные факторы

При расчёте оптимального расстояния между несущими стойками каркасного дома учитываются следующие моменты:

1. Стандартная ширина теплоизоляционного материала.
2. Размеры листовых облицовочных материалов.
3. Требуемая несущая способность каркаса.

Если совсем коротко, то первые два фактора влияют лишь на то, какое количество отходов материалов будет при строительстве и отделке каркасного дома. Например, если шаг между стойками сделать короче, чем ширина предполагаемого к использованию утеплителя, то последний неминуемо придётся обрезать, а обрезки просто выбрасывать в отходы. Что же касается несущей способности, то и здесь всё просто — каждая стойка каркаса способна нести определённую весовую нагрузку и, если их установить слишком мало (с большим шагом), каркасный дом не будет надёжным.

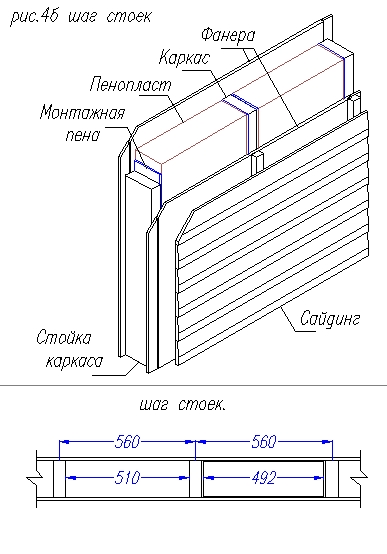

Ширина теплоизоляционного материала

Рулонный или плитный теплоизоляционный материал поставляется производителями с определёнными размерами. Как правило, они придерживаются одинаковых стандартов. В случае с технологией возведения каркасных домов используется минераловатный теплоизолятор размером 600-610 мм. Чтобы он эффективно работал внутри каркаса, при его монтаже руководствуются двумя правилами:

1. Между краями утеплителя и вертикальными опорами не должно оставаться зазоров, иначе образуются так называемые мостики холода, а дом в итоге будет холодным и дорогим в плане расходов на обогрев.
2. Теплоизоляцию нельзя слишком сильно уплотнять при укладке, так как из-за этого она резко теряет свою работоспособность, а также будет нецелесообразный перерасход утеплителя.

Для того, чтобы стандартный 600-миллиметровый теплоизолятор уложить между стойками, они должны быть установлены на расстоянии 570-590 мм друг от друга. Шаг в таком диапазоне позволяет обойтись без подрезки утеплителя, а также избежать зазоров между его краями и стойками. В соответствии с этим оптимальным шагом стоек принято считать расстояние в 580 мм.

Размеры листовых облицовочных материалов

Снаружи каркасный дом изначально обшивается плитами OSB. Изнутри может использоваться и не листовой материал, однако, чаще всего черновые стены выполняются из гипсокартона. Что листы OSB, что гипсокартон — доступен с шириной в диапазоне 1200-1250 мм. Это означает, что при указанном выше шаге между стойками — 580 мм — одного листа такого материала, позиционированного вертикально, хватит как раз для зашивки двух пролётов между стойками каркаса.

Понятно, что полностью без подрезки листовых материалов при отделке никак не обойтись (на краях, в углах, возле проёмов и так далее). Однако большая часть при правильном подборе шага будет отделана с минимальным количеством отходов.

Требуемая несущая способность каркаса

Рассчитывается на основании несущей способности одной силовой стойки каркаса и массы дома. Последняя зависит от размеров, этажности, конфигурации крыши, кровельного материала, а потому от проекта к проекту меняется. Несущая же способность доски определённого сечения, установленной вертикально — величина известная и постоянная.

К примеру, стойка 40×100 мм, установленная вертикально, способна выдерживать с запасом вес более 300 кг. Если рассчитанная масса постройки будет, скажем, 12 тонн, то требуемую несущую способность обеспечит каркас, состоящий из, как минимум, 40 равномерно распределённых стоек. Для проекта 8×8 м такое количество стоек распределится с шагом около 800 мм.

Далее шаг подбирается с учётом вышеописанных факторов. То есть, если минимальное расстояние — 800 мм, а утеплитель и листовой материал требует 580 мм, то делается отступ именно 580 мм. В таком случае несущая способность каркаса получится с небольшим запасом.

Стены каркасного дома

Без чего не построишь дом? Конечно же, без стен.

Стены каркасного дома – это второй важный элемент после лаг пола. Давайте рассмотрим стену подробнее.

О “пирогах” стены у меня есть отдельный пост, так что в этом посте остановимся исключительно на деревянном каркасе.

Она состоит из 4 основных частей (в скобках их название в канадском каркасном домостроении, чтобы вы могли их потом найти в поиске и посмотреть со всех ракурсов):
Нижняя обвязка (Bottom Plate)
Стойка (Studs)
Верхняя обвязка (Top Plate)
Вторая верхняя обвязка (Double Top Plate)

Нижняя обвязка (Bottom Plate) – связывает стойки снизу, верхняя обвязка (Top Plate) сверху, вместе: стойки и две обвязки образуют крепкую каркасную стену. Стойки (Studs) в каркасной стене должны идти с определенным шагом, обычно в России этот шаг выбирают 600мм или 625мм (смотря какой применяется утеплитель и плитная обшивка). При этом, если вы делаете стены из доски шириной 100 мм (а не стандартных 150мм), то шаг стоек должен быть не больше 400мм.

Вторая верхняя обвязка (Double Top Plate) необязательна в некоторых случаях, но обычно ее ставят, так как она равномерно распределяет нагрузку от лаг перекрытия на каркасных стены.
Существуют два главных правила относительно второй верхней обвязки:
1) она должна состыковывать на стойках (Studs).
2) она должна состыковываться не ближе, чем на 2 стойки по отношению к стыкам верхней обвязке (Top Plate) – посмотрите ниже на фото как это выглядит.
При этом вторая верхняя обвязка на стене необязательна, если лаги перекрытия над ней расположены ровно над ее стойками.

Подробнее о шаге стоек

.
Когда мы выбираем шаг стоек, имеет смысл ориентироваться на:
1) внешнюю обшивку (обычно OSB-3)
2) внутреннюю обшивку (обычно ГКЛ)
3) утеплитель

Рассмотрим подробнее.
1) Шаг стоек под OSB-3 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
2) Шаг стоек под ГКЛ 1250×2500 (лист располагается горизонтально)
627 мм
417 мм
Кстати, влиянием ГКЛ на шаг стоек можно пренебречь, если он будет крепиться к обрешетке (часто делают с утеплителем внутри).
3) Шаг стоек под утеплитель 1200×600 со стойками 40(50) мм толщиной
625-630 мм
Шаг стоек под утеплитель 1200×560 со стойками 40 мм толщиной
590 мм
Шаг стоек под утеплитель 1200×560 со стойками 50 мм толщиной
600 мм
Шаг стоек под утеплитель 1000×500 со стойками 40(50) мм толщиной
525-535 мм

Таким образом, оптимальный шаг стоек при OSB-3, ГКЛ и утеплителе 600 мм шириной – 627 мм. При других – нужно выбирать: или подрезать утеплитель, либо резать OSB-3, либо резать ГКЛ. Легче всего резать утеплитель, ГКЛ тоже обрезать не проблема, а вот OSB-3 резать не более муторно. Кстати, ГКЛ можно ставить и вертикально. В некоторых случаях даже OSB-3 можно ставить вертикально, но не рекомендуется.

В моем случае, я вообще предпочел не применять OSB-3, а обшить дом доской 100×25 под углом 45 градусов. Таким образом, я ушел от проблемы с OSB-3. ГКЛ у меня через обрешетку и его можно тоже игнорировать. Получилось, что мне осталось лишь выбрать шаг лаг под утеплитель, я выбрал 625 мм (на фото).

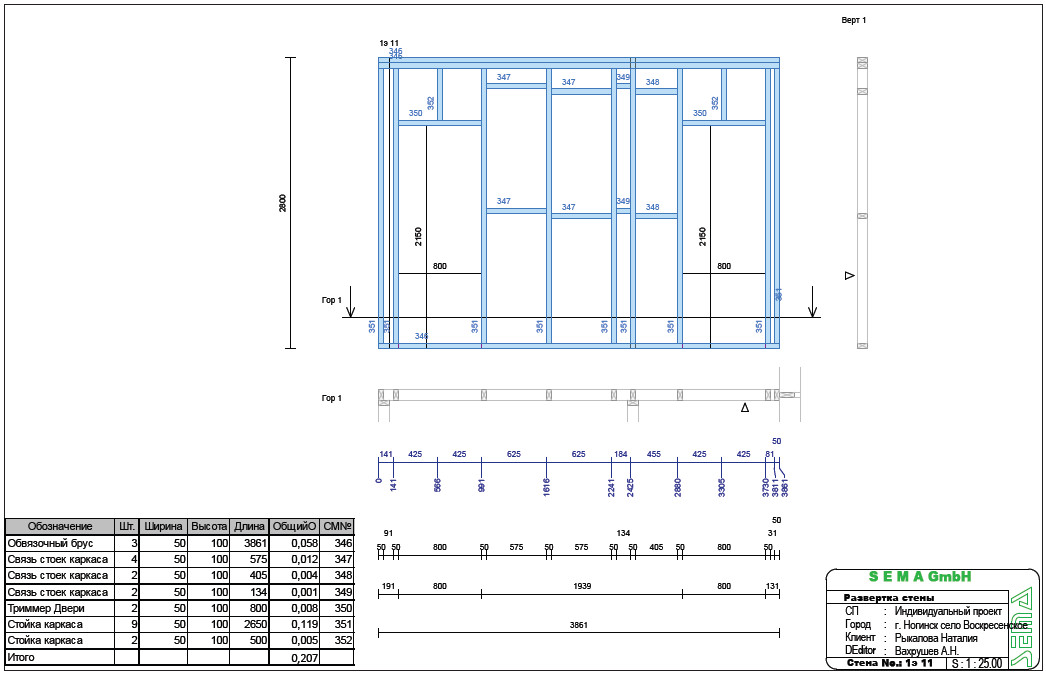

Узлы каркасный стены в картинках:

Об оформлении проемов (окон и дверей) в каркасных стенах поговорим отдельно, т.к. там добавляют еще много новых элементов.

Бонус:
Как поднимать стены  дома по платформе:

Вам потребуется несколько человек в синих или белых футболках.

Как выглядят стены дома в сборе:

Итак, теперь  вы знаете, как построить стену своими руками. Если вы не хотите строить самостоятельно, всегда можно обратиться ко мне и я найду для вас надежную бригаду в вашем регионе.

Удачной стройки!

Об авторе: Максим Казаков

Самостоятельно спроектировал и своими руками строю каркасный дом по всем правилам каркасного домостроения. Веду блог о правильном каркасостроении по канадской и скандинавской технологии. Строю и проектирую каркасные дома.
