Монтаж и схема подключения видеодомофона Commax CDV-35 A ( 35 H; 35 HM; 35 U; 43 A; 43 N; 43 Q; 70 P; 70 A; 70 K; 70 U) — Мир Окон 🏠

Содержание

Cхема подключения видеодомофона commax kenwei gardi

Подключить видеодомофон просто, но как и в любом деле есть свои особенности.

Кабель для подключения домофона.

При подборе кабеля для подключения панели к домофону важно учитывать длину линии. При использовании тонких кабелей снижается уровень сигнала на больших расстояниях.

• До 15 метро вызывную панель можно подключить практически любым кабелем. Подойдет компьютерная витая пара, кабель КСПВ 4×0,5, и даже кабель ШВЭВ использовать можно не говоря уже о кабелях КВК который можно использовать до 30 -40 метров.
• На расстояния до 50 м. рекомендуется кабель КВК 2х0,75.
• Более 50м производитель не гарантирует работу видео домофона. Однако при использовании Кабеля RG-6 и любого силового кабеля 2х1.5 удавалось добиться работу домофона на 100 м. На большее расстояние добиться нормальной работы домофона не получается.

При прокладки кабельных линий по улице или под штукатурку стен рекомендую совместно с комбинированным кабелем (КВК) заложить компьютерную пару. Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов.

Для электрозамка требуется дополнительный кабель питания.

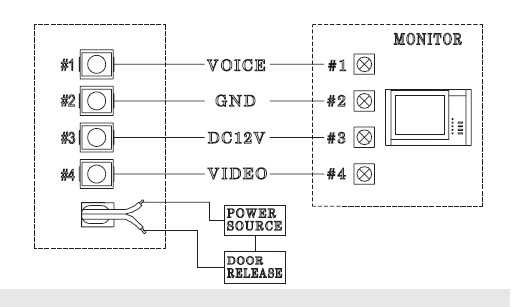

Схема подключения домофона к вызывной панели.

В таблице расцветки кабелей различных производителей.У всех производителей вызывных панелей и видеодомофонов разная раскраска проводов подключения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке.

*Производитель оставляет за собой право изменить раскраску проводов.

Схема подключения домофона к электромеханическому замку без контроллера.

Схема подключения домофона к электромеханическому замку с контроллером.

Схема подключения домофона к электромагнитному замку.

ЗАДАЙТЕ ВОПРОС в нашей группе ВКОНТАКТЕ

Ниже этого текста есть надпись СМОТРЕТЬ ВСЕ… по ней переходят около 100 человек в месяц, НО К СОЖАЛЕНИЮ За ней нет больше информации, мы не знаем, что ВАМ интересно.

Подробная схема подключения домофона Commax: инструкция по установке

Видеодомофоны – полезное, удобное, но пока еще не очень распространенное устройство. Простое подключение домофона вкупе с его невысокой стоимостью доступно большинству людей.

В комплектацию видеодомофонов входит внешняя вызывная панель и внутренний блок c обязательным наличием монитора, располагаемого в помещении. Внешняя переговорная панель – это кнопка вызова, микрофон и видеокамера. Вызывная панель изготавливается с учетом эксплуатации вне помещений, поэтому её корпус и компоненты рассчитаны на воздействие атмосферных осадков, разных температур. Следует отметить, что практически все видеодомофоны Commax оснащены поворотными передними панелями – это обеспечивает лучший обзор камеры.

Внутренний блок помимо монитора  имеет переговорную трубку или встроенные микрофон и динамик. Также  блок оснащен кнопками для разблокировки дверного замка. Схема подключения внутреннего блока к переговорной панели предусматривает использование коаксиального кабеля или «витой пары», и практически никогда, в целях безопасности и стабильного функционирования устройства, не применяется соединение посредством радиодоступа.

На фото вы видите изображение видеодомофона данной фирмы

Рассматривая ассортимент видеодомофонов, предлагаемый компанией Commax, следует отметить, что те или иные представленные решения характерны для всех ведущих производителей данной техники.

В данный момент линейка домофонов Commax состоит их 4-х основных серий:

1. Модели с диагональю внутреннего монитора 3.5˝. Это домофоны начального уровня, с приемлемым уровнем изображения и возможностью подключения второй внешней панели или видеокамеры;
2. Модели с диагональю внутреннего монитора равной 4. 3˝. Эта серия представлена устройствами домофон Commax CDV-43N и CDV-43Q. Существует также модификация домофона Commax CDV-43Q – CDV-43QМ. Commax CDV-43N относится к недорогим решениям, а вот CDV-43Q – уже более серьезная вещь. В её активе качественный дисплей, сенсорные кнопки управления с подсветкой и возможность расширения памяти для модификации CDV-43QM;
3. Модель  с 5˝ монитором внутреннего блока – видеодомофон Commax СAV-50T с возможностью подключения к телефонной линии и организации внутренней сети с 10-ю абонентами. Данное устройство может подключаться к телефонной линии и принимать сигналы от датчиков безопасности, следит за состоянием контролируемых зон (охранные датчики перемещения, датчики противопожарной и газовой безопасности и другие). В случае необходимости, посредством подключенной к нему телефонной линии, он способен оповестить о нарушениях в функционировании объекта. С уверенностью можно сказать, что модель видеодомофона Commax CAV-501D – практически полноценный центр управления. Дополнительным бонусом данной модели выступает стильный и эргономичный корпус;
4. Следующая серия – это 7˝ модели. Данные домофоны Commax обладают стандартным функционалом, и главным их достоинством является большой дисплей с превосходным изображением. А отличительные свойства некоторых моделей – это сенсорное управление дисплеем, расширяемая память, возможность подключения сразу 4-х внешних панелей или видеокамер и удаленное управление посредством мобильного телефона.

Подробней о такой модели как Commax CDV-43N вы сможете узнать с этого видео:

Установка и монтаж видеодомофонов

Установка видеодомофона – процесс несложный и не займет много времени. Для осуществления этой операции вполне достаточно навыков работы с электропроводкой.

Для того чтобы подключить видеодомофон, необходимы следующие материалы:

1. Прямая и крестообразная отвертки;
2. Изолента;
3. Нож для зачистки и переходник для кабеля;
4. Шурупы, дрель, дюбеля;
5. Маркер и уровень.

Совет:  с целью техники безопасности необходимо соединять вызывную панель и внутренний блок не напрямую, а посредством переходников. Схема подключения предусматривает также подводку питания. Для этой цели используется стандартная электропроводка. Допустимо использование провода небольшого сечения, так как в связи с малой мощностью устройства  проходящие токи невелики.

Как установить домофон самостоятельно вы сможете узнать после просмотра этого видео:

Подключение видеодомофона состоит из следующих пунктов:

1. Разметка внешней и внутренней стены под крепление, соответственно, внешнего и внутреннего блока;
2. Сверление отверстий под шурупы, не забыв, в случае если стена бетонная, забить в полученные отверстия дюбеля;
3. Прежде чем подключать соединительные провода, необходимо сверление для них отверстия и  непосредственно их протяжка в полученном проеме;
   На фото изображено проделывании отверстий для кабеля
4. Крепление внешней панели с подсоединением к ней необходимых проводов и основы внутреннего блока;
   Монтаж двух панелей между собой
5. Подключение кабеля к внутреннему блоку;
6. Окончательная установка домофона путем крепления внутреннего блока к основанию.

В ответе на вопрос, как подключить охранное устройство правильно, поможет инструкция, входящая в комплект, или обращение к профессионалу.

Видеодомофон

Behinesaz приветствует вас в единственном профессиональном центре ремонта видеодомофона :

Если на ваш видеодомофон распространяется гарантия других компаний, вам следует связаться с ними, потому что эта компания никогда не будет мешать другим.

Обладая более чем 10-летним опытом, Behinesaz является единственным профессиональным ремонтным центром видеодомофонов . Как вы знаете, большинство видеодомофонов в Иране принадлежат Commax или другим брендам того же типа, но клиенты не знают, к кому они могут обратиться, чтобы решить их проблему.

вход видеодомофона:

Behinesaz Industries является Commax назначает, что вы можете доверять ему и позволить ему устранять неполадки дверной звонок видеодомофона как можно скорее.

Вы должны иметь профессиональные навыки, чтобы ремонтировать Commax, так что вы должны попросить назначить его ремонт, а не другую ремонтную мастерскую.

Возложить ответственность за ремонт видеодомофона:

• Ремонт камеры
• Ремонт кодовых панелей
• Ремонт аналоговой панели
• Ремонт видеодомофона B&W
• Ремонт цветного монитора
• Ремонт ЖК-плат
• Ремонт плат ЭЛТ
• Ремонт платы питания

Все вышеперечисленные пункты верны для Commax, Aldo, Suzuki, Hundai, видеодомофонов и иранских брендов, таких как Simaran, Electropic, Taba.

Еще одной услугой Beinesaz Industries является продажа видеодомофонов. Вы можете спросить, какая марка лучше и где это можно купить. Лучшим консультантом по вашей проблеме является уполномоченный, такой как Behinesaz, потому что эти уполномоченные имеют представление о видеодомофоне и знают, какой бренд подходит для вас.

Как упоминалось ранее, лучшим брендом является Commax, сделанный в Корее, и китайский Commax, а другие бренды имеют более низкий уровень качества.

наши услуги по видеодомофону:

Эта сервисная группа с гордостью заявляет, что:

• Продажа и ремонт видеодомофонов любого типа: Commax, Suzuki, Simaran, Aldo, Electropic, Taknama и другие.
• Аккуратная установка профессиональными монтажниками.
• Продам любой вид видеодомофона в Тегеране.
• профессиональные услуги по ремонту видеодомофонов, такие как: Commax, Aldo, Electropic, Taknama и другие.

Видеодомофоны

• из-за использования электричества 220В имеют чувствительность к ударам, водной коррозии, электропитанию, неправильному использованию и электромонтажу непрофессионалами. Таким образом, отраслевая группа Behinesaz, состоящая из профессиональных сотрудников, может решить более 90% проблем и обслуживать их.
• Видеодомофон Commax и подобные Aldo, Suzuki и другие.
• Популярные иранские видеотелефоны: Electropic и Taba
• Бесплатная консультация специалистов-экспертов.

бренды видеодомофонов:

Доступные бренды в Иране: Commax, Aldo, Simaran, Suzuki, Colives, Hyundai, Cocam, electropic, taknama, taba, Samsung и многие другие бренды, которые бесполезны по многим причинам, таким как хамер, которые были низкое качество или заблокированный продукт.

Commax (корейский) был первым брендом, который импортировал в Иран продукцию высокого качества и бестселлеров во всем мире. Иранские бренды, такие как Aldo, копируют форму своей продукции и орбитальную систему Commax. Но есть некоторые творческие бренды, такие как Electropic и Taknama.

Функция видеодомофона:

Каждый видеодомофон состоит из нескольких частей, которые мы собираемся упомянуть:

1. Внутренний монитор
2. Внешняя панель
3. Проводка
4. Коммутаторы (одиночные, центральные)
5. Трансмиссия 12 В
6. Открыватель замка

В настоящее время жизнь за жизнью и развитие отрасли, люди заинтересованы в использовании различных инструментов и заставляют компании производить высококачественные и различные инструменты, которые многие компании создали для удовлетворения этой потребности, например, внутренние мониторы доступны из простых черно-белых 4 дюймов до запоминающихся мониторов с сенсорной панелью в 10 дюймов без гарнитуры.

При покупке видеодомофона учитывайте, что его материал и бренд, гарантия и послепродажное обслуживание очень важны.

Теперь упомянем о некоторых проблемах и вопросах клиентов:

Большинство проблем связаны с платами питания, потому что это основная плата, которая должна обменивать электропитание 220 В на 12 В и передавать его по всем остальным частям. Его также следует заменить через некоторое время, и даже механическое шитье может повлиять на их срок службы.

Несколько вопросов о видеодомофон домофон :

1. Если у всех пользователей одинаковая проблема, это означает, что внешняя панель сломана
2. Большинство панелей должны иметь 12 В переменного тока (+,-), которые перестанут работать при отключении электроэнергии.
3.  Если все блоки звонят одновременно, проблема связана с проводкой в ​​здании.
4. Если ни один из блоков не имеет проблемы с обзором, это может относиться к камере или 4-му основному проводу.

Различные установки видеодомофона:

Установка с помощью центрального переключателя (внешнего): этот тип установки является лучшим и наиболее стандартным типом установки, поскольку количество проводов велико, и установщик рассматривает 4 провода для каждого блока и подключает их к центральному переключателю на внешней панели.

Обратите внимание, что для установки коммутатора должно быть 4 свободных провода на каждый блок, например, в 5-этажном здании должно быть не менее 20 свободных проводов. Эта установка обычно применяется в новостройках.

Установка с помощью одного выключателя (внутреннего): эта установка применяется, когда не хватает проводов для использования выключателя, и установка выполняется с помощью 4 общих проводов и только одного дополнительного провода для каждого дверного звонка с использованием одного выключателя.

Этот тип установки обычно применяется в старых зданиях, которые хотят заменить свой видеотелефон видеодомофоном.

Домофон commax: подключение, ремонт, популярные модели

Commax- южнокорейская торговая марка. Благодаря качеству и разнообразию модельного ряда, стала популярной в России. Компания Commax входит в ТОП-50 компаний, производящих высококачественную и конкурентоспособную продукцию.  В настоящее время видеодомофоны лучше защищают жилье от “незваных” гостей.

Содержание

• Основные модели
• Схема подключения
• Порядок подключения
• Дополнительные возможности
• Заключение

Основные модели

Commax DVP-4HP – чёрно-белый видеодомофон с трубкой на 1 камеру. Диагональ 4 дюйма, возможность подключения одной вызывной панели, одной дополнительной трубки, блока памяти VM-64H на 64 кадра, АС 100-220В, температурный режим от -10 до +40.

Commax DVP-4MHT- чёрно-белый экран видеодомофона с трубкой на 2 камеры. Диагональ 4 дюйма, можно подключить к подъездному домофону через блоки сопряжения, подключение блока памяти и дополнительных трубок не предусмотрено, АС 100-220В, рабочая температура от -10 до +40.

Commax CDV-71AM – цветной монитор видеодомофона без трубки на 2 камеры. Экран 7 дюймов TFT LCD, подключение дополнительных 2-х вызывных блоков, 2 камер CCTV, трубки DP-4VHP, встроенная энергонезависимая память на 128 кадров, вызов и связь “трубка-монитор”, функция “картинка в картинке”, AC 110-240В, накладное исполнение, работает при температуре от 0 до +40.

Компания выпускает аппараты разных типов:

1. Подъездные;
2. Аналоговые видеодомофоны и цифровые;
3. Индивидуальные, применяются в офисах или частных домах.

Базовые элементы аппарата для всех моделей одинаковы, не считая отличия в функциональном наборе.

В дисплеи входят цветные TFT-матричные экраны размером 3,5–10,2 дюйма.

Раньше выпускали черно-белые видеодомофоны, которые еще используются на местах где были установлены. На сегодняшний день монохромные матрицы устарели и уже не применяются в сборке новых моделей Commax.

Где необходим особый контроль на участках, устанавливают аппараты предусматривающие видеонаблюдения от 2 до 4 каналов.   К таким каналам подключаются дополнительные вызывные панели или камеры. Новые мониторы типа handsfree дают возможность обходиться простым нажатием кнопки без применения переговорной трубки.

Схема подключения

Выполняется установка видеодомофона из следующих элементов:

• панель вызова,
• контроллер,
• электрозамок,
• блок питания на 12В
• и видеокамеры.

Принцип соединения элементов между собой достаточно легкий. Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Почти во всех случаях вместо второй панели все же ставится камера. Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и камеры подает напряжение тока 12В, трансформированная величина. Она получается в результате изменения бытового неустойчивого напряжения 220В блоком питания.

В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение. Чаще всего видеокамеру устанавливают прямо перед входом в жилище, а панель вызова перед входом в длинный коридор, пройдя который, посетитель оказывается в кадре объектива.

Если дом большой, зачастую одного домофона недостаточно. В этом случае можно подключить второй. Один устанавливаем на первом этаже, другой на втором.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Поэтому важно следить за целостностью проводки.

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов.  Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов.
Особенности обслуживания+

Домофон commax является альтернативной заменой дорогим электронным и ненадежным механическим кодовым замкам.

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда. Однако при длительном отключении, вход в помещение разблокируется и станет свободным. Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени. Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

В домофоне есть функция, которая позволяет записывать видео отдельных элементов. Частоту записи определяет сам владелец.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.
