Как подключить трубку домофона в квартире

Как подключить трубку домофона самостоятельно: пошаговая инструкция

На сегодняшний день практически каждый подъезд многоэтажного дома или даже офисные здания оборудованы домофонами. Это делают для того, чтобы предотвращать неразрешенное проникновение на частную территорию, вход на которую ограничен по определению. Что это за устройство, а еще как именно оно устроено?

Давайте рассмотрим, как подключить трубку домофона в квартире самостоятельно.

Содержание:

• 1 Устройство и принцип действия
• 2 Подробности
  • 2.1 Подключение к домофонам цифрового типа
  • 2.2 Монтаж на прибор координатно-матричного вида
  • 2.3 Вероятные неисправности

Устройство и принцип действия

Домофон представляет собой замочное электромагнитное устройство, которое имеет возможность дистанционно управлять процессом открывания и закрывания с пультов (то есть трубок), которые разложены по офисам или квартирам. Систему устанавливают на подъездные двери и создает защиту целого строения от нежеланного попадания незваных гостей. В зависимости от того, какова система подключения квартир к устройству домофона, можно выделить координатные и цифровые приборы.

При системе коммутации координатного типа к каждой квартире от домофона будет идти отдельный кабель, а при цифровом приборе связующий кабель всего один. Может показаться, что цифровые домофонные приборы должны быть дешевле, но, в реальности все будет обстоять ровным счетом наоборот – их цена намного выше, нежели у координатных, практически в три раза. но считается, то это все будет окупаться более высокой степенью надежности и защищенностью такой системы связи.

По разновидности связи домофоны можно поделить на видео- и аудиоприборы. Из наименования уже ясно то, что у видеодомофонных аппаратов есть экран, на котором будет отображаться личность того, что звонит (посетителя), а аудиоустройства обеспечивает лишь голосовую связь. Да, конечно, устройства, которые предоставляют передачу видеоизображения, будут обеспечивать более высокий уровень защиты, но не следует забывать и про ценовой аспект – они намного дороже, нежели голосовой домофон и вследствие этого куда меньше распространены. Обычно видеоустройства будут установлена на воротах огромных загородных владений.

Подробности

Подключение к домофонам цифрового типа

Как же правильно подключать в квартире трубку от домофона цифрового типа? Это вовсе несложно при условии, что будут соблюдены несколько правил. Абонентский узел системы домофонов сделан из трубки и панели. Последняя, как правило, установлена сбоку от парадной двери, а место монтажа трубки (если есть желание) может быть где угодно, и только одно – туда требуется проводить кабель от панели.

Внутренний тип строения домофонной трубки практически ничем не отличается от телефонной – в ней тоже есть микрофон с микросхемой и динамиком. Кнопка для того, чтобы разблокировать подъездную дверь, может быть размещены и на трубке, и на панели настенного типа. На тыльной стороне панельной части прибора есть две особенные клеммы, которые имеют обозначения полярности (это «+» и «-«). К ним следует присоединить еще и двухпроводную линию. Крайне важным является не перепутать полярность проводов при установке – в обратном случае, система попросту не будет работать.

Обратите внимание, что для упрощения такого процесса провода с одинаковой полярностью, как правило, делают в одинаковом цвете.

Первичный тип монтажных работ системы домофона всегда проводят квалифицированные мастера, а собственноручная замена сводится к приобретению устройства для переговоров, собственно замене и даже подключению проводов. До начала приобретения трубки следует уточнить тип своего дома. Для координатных и цифровых систем предусмотрены различные модели. Схема подключения трубки к домофону цифрового типа есть определенные особенности.

В процессе монтажа требуется набирать номер квартиры. Это требуется делать так:

• Осторожно вскрывайте корпус устройства для переговоров. Вы увидите, что на микросхеме есть парные штыри с номерами 1-2-4-8.
• Посредством особенных перемычек параллельно соединяйте пары так, чтобы сумма номеров была равна номеру квартиры. Для квартиры №15, например, нужно замыкать четыре первые пары.

Следует учесть, что неполадки с одном устройством переговоров в квартире могут отразиться на функционировании всей системы в целом, и в этом заключается основной минус таких систем. Чтобы локализовать неисправность в пределах определенного этажа, в систему можно дополнительно встраивать контроллеры этажного типа.

Монтаж на прибор координатно-матричного вида

Как подключить трубку домофона в квартире? Подключение трубки до аналогового (то есть координатно-матричного) прибора будет отличаться от аналогичного воздействия с цифровыми устройствами. Аналоговая система домофона будет работать по принципу станции телефонного типа – прием, анализирование и соединение с требуемым абонентом в ней будет осуществлять именно коммутатор. Подключение абонентов с систему чаще всего осуществляется параллельно. Для того, чтобы соединять переговорные устройства с коммутатором предназначены две особенные шины. На первой шине контакты (D_O-D₉) будут отвечать за десятки в квартирных номерах, а на второй (Е_О-Е₉) за единицы. Провод от клеммы, имеющий знак «+» требуется соединить с контактом, который отвечает за десяток в вашем номере (для квартиры №98 – 9), а провод от отрицательной клеммы нужно подключить до единичного контакта (в нашем примере это 8).

Интересно, что, если в вашем подъезде больше, чем 100 квартир, модель домофона обязательно должна соответствовать такому количеству (должна быть даже третья шина, которая отвечает за сотни в квартирных номерах). Принцип действия аналогичный.

В определенных случаях при монтаже домофонной системы настройщики могут перепрограммировать панель, смещая номера на определенную величину. Это действий проводят, например, если нет возможности подключать сотые номера.

В этой ситуации своими руками вы не сможете подсоединить трубку, и потребуется вызывать специалиста, который будет настраивать вашу систему. Коммутаторы, как правило, устанавливают на каждом этаже в щитках распределительного типа и соединяются между собой в цепь параллельного типа.

Также возможна установка и одного коммутаторного устройства на подъезд в целом, но в этой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключать квартиры на верхних этажах. Если во время подключения хотя бы одного переговорного абонентского устройства к аналоговой подъездной системе нарушить полярность подключения проводов, это способно отразиться на функционировании всех системных устройств, как и в случае с домофонной цифровой сетью.

Вероятные неисправности

При эксплуатировании системы домофона есть возможность возникновения различных типов неисправностей:

• Повреждения механического характера на трубке.
• При поднятии трубки продолжает звучать сигнал.
• Выход из строя кнопки замка в разблокированном виде.
• Практически не слышно голос звонящего.
• Если вы будете нажимать кнопку открытия двери, то начинает происходить сбрасывание вызова.

В первом случае самым простым вариантом будет заменить испорченную деталь, то есть трубку, потому то на самом деле они не такие уж и дорогостоящие. Главное, чтобы вы правильно выбирали переговорное устройство для вашей модели системы домофона. В ситуации, когда сигнал вызова не начинает отключаться при поднятии трубки, нет связи с посетителем, который звонит и отсутствует реакция на нажатие кнопки замкового управления – требуется искать поломку в переключателе снятия трубки. Его можно отремонтировать или поменять и своими руками, но, рекомендовано все же поручить это дело профессионалам, особенно, если ранее вы ничего такого не делали. Такая процедура будет требовать определенного опыта и соответствующих инструментов.

Все очень просто с тем, как подключить трубку домофона самостоятельно, а вот если для открытия замка вам требуется нажимать на электрическую кнопку по несколько раз – виноват микроскопический выключатель. Поменять самостоятельно такую деталь вовсе нетрудно, даже если она размещена на домофонной трубке. Достаточно осторожность постарайтесь отпаять контакты неисправного элемента, убрать ее и припаять новую. Если плохо слышно гостя, то проблема заключается в микрофоне или динамике. В определенных моделях подобный тип неисправности может быть вызван засорением резистора «Баланс», который установлен на плате трубки домофона. В самом последнем случае можно своими руками постараться прикрутить рычажок резистора, и в большом количестве случаев слышимость будет восстанавливаться.

Отключение вызова (несанкционированное) при разблокировке замка способны быть вызвано прерыванием электрической цепи, которая идет от динамика. В таком случае внимательно требуется осмотреть все узлы кабельного подключения – и на панели, и на устройстве для переговоров.

Естественно, что в таком случае требуется заранее отключить прибор. Если где-то есть обрыв, требуется произвести замену провода или даже подпаять контакты клемм и провода. Если подвести итоги, можно сказать следующее – в большинстве случаев поменять поврежденную трубку и координатно-матричного, и цифрового домофона можно своими руками, и это весьма простое действие. Только в определенных случаях следует вызывать мастеров-настройщиков вашей системы домофонов. А вот о том, как подключать различные трубки домофонов, следует посмотреть в видеоуроке.

прокладывание провода, монтаж и подключение трубки

Домофон – элемент системы безопасности. Это устройство позволяет контролировать допуск в подъезд многоэтажного здания, не пропуская случайных визитеров. Систему устанавливают также в административных и производственных зданиях, и даже в загородных домах, чтобы видеть посетителей.

Содержание

1. Устройство домофона
2. Типы домофонов
3. По количеству абонентов
4. По типу передаваемого сигнала
5. По виду панели
6. Типы замков
7. Электромеханический
8. Электромагнитный
9. Критерии выбора
10. Подготовка к монтажу
11. Этапы установки
12. Схемы подключения

Устройство домофона

Система коммуникации включает следующие элементы.

• Вызывная панель – устанавливается на входе, на подъездной двери, на крыльце, возле калитки. Оснащается кнопками вызова, считывателем, динамиком и микрофоном. В видеоверсии есть встроенная камера.
• Абонентское устройство – часть домофона, которая размещается непосредственно в квартире или холле загородного коттеджа. Выполняется в виде телефонной трубки или монитора. Устройство позволяет ответить на вызов, дистанционно открыть замок, наблюдать за визитером. Трубки для домофона обязательно включают динамики, микрофон, кнопки управления, дисплей.
• Идентификатор – магнитная карта, брелок, электронный ключ или любой другой вариант. На устройстве записан код доступа. Идентификатор прикладывают к считывателю, который открывает замок на входной группе, если код принимается.
• Замок – электромагнитный или электромеханический. Открывается дистанционно или при использовании идентификатора.
• Провод для домофона – соединяют вызывную панель и абонентские устройства. Некоторые модели связываются через Wi-Fi.
• Вспомогательные устройства – коммутаторы, кнопки выхода, блоки питания, крепежные элементы и прочее.

Усовершенствованные системы могут включать также камеры наблюдения, подсветку, датчики движения и другие элементы.

Аудио

62.86%

Видео

32.86%

Выбираю

4.29%

Проголосовало: 70

Типы домофонов

Домофоны классифицируют по количеству обслуживающих абонентов, по принципу передачи сигнала, по типу панели и монитора и по другим механическим характеристикам.

По количеству абонентов

Классификация проста.

• Индивидуальный – абонентское устройство только одно и размещается в холле или в прихожей. Такой вариант устанавливают в загородных домах.
• Многоабонентный – для многоквартирных жилых домов и производственных зданий. К устройству выхода подключено от 2 до 1000 пользователей.

Наиболее популярны модели, рассчитанные на 2–10 пользователей. Они обслуживают лестничную площадку, подъезд, небольшой офис.

По типу передаваемого сигнала

Различают аудио- и видеодомофоны.

• Аудиоустройства – обеспечивает двухстороннюю голосовую связь с визитером. Модели востребованы благодаря низкой стоимости. Однако полной безопасности не обеспечивают. Лица позвонившего не видно, так что «гость» может представиться кем угодно. Тем не менее, для многоквартирных зданий этот вариант оптимален.
• Видеомодели – в наружном блоке домофона есть встроенная камера. Устройство передает не только голос, но и изображение визитера. Таким образом абонент может видеть посетителя и решить, стоит ли его пропускать.

Видеомодели оснащаются множеством дополнительных функций, так как их конструкция позволяет усовершенствовать прибор без больших дополнительных затрат. Как правило, у домофона есть записывающее устройство, что позволяет наблюдать за визитерами не только в режиме онлайн, но и по записи. Систему дополняют датчиками движения, инфракрасными фильтрами, чтобы иметь возможность вести наблюдение в темноте, возможностью передавать сигнал владельцу квартиры или дома о вторжении или посещении на телефон и прочее.

Видеодомофоны предполагают 2 способа передачи сигнала.

• Координатная – каждая домофонная трубка подключается к вызывной панели парой проводов. Довольно затратный способ, поэтому применяется при небольшом количестве абонентов – до 20 человек.
• Цифровая – вызывную панель подключают к многожильному кабелю, а пользователи идентифицируются с помощью кодов. Такой вариант позволяет обслужить куда большее количество абонентов, а также в любой момент подключить нового пользователя.

Существуют также беспроводные видеодомофоны. В этом случае для создания внутреннего и наружного модуля используется интернет-соединение или Wi-Fi. Система очень проста в установке и настройке, отличается богатым функционалом. Однако при нестабильном интернет-соединении ее преимущества исчезают. Кроме того, беспроводной домофон сильно зависит от расстояния между модулями, а также чувствителен к погодным условиям.

По виду панели

Вызывная панель – главное устройство домофона. Обычно его монтируют с внешней стороны. Но есть модели для внутреннего использования – на территории предприятия, например. Различают их по назначению.

Внешнее устройство должно соответствовать ряду требований:

• герметичный корпус, не пропускающий пыль, грязь, влагу, смог, дым и прочее;
• стойкость к резким перепадам температуры и влажности;
• устойчивость к механическим повреждениям;
• стойкость к коррозии – поэтому корпус обычно выполняют из прочного пластика или защищенного металлического сплава.

Есть и специальные антивандальные панели. Такие домофоны врезаются в стену, имеют механическое управление, заделаны в металл. Камеру защищает толстый слой ударопрочного стекла.

Внутренние домофоны менее устойчивы ко всем перечисленным факторам, но дешевле.

Функционал одинаковый: при необходимости устройства оснащаются обычной или инфракрасной подсветкой, датчиками, индикацией.

Типы замков

Схема подключения домофона предполагает замок. Механический вариант в этом случае исключен, так как устройство должно отключать замок удаленно или с помощью идентификатора. Есть 2 варианта: электромеханический или электромагнитный.

Электромеханический

Такая модель включает электрическую схему и замок. Открывает запор обычным ключом и под действием электрического тока. Чаще встречается в загородных домах. Модели проще в установке и дешевле.

Различают 2 типа замков.

• Накладной – монтируется с внутренней стороны двери или калитки. В его комплектацию входит также личинка с ключами и ответная часть. На самом замке обычно есть кнопка, которая тоже позволяет открыть его.
• Врезной – монтируется в полотно двери, открывается ключом или импульсом. Кнопки открытия не имеет. Врезной вариант обладает более высокой водостойкостью.

Для работы такого замка электрический ток нужен лишь в тот момент, когда дверь нужно открыть с домофона или контроллера. Если ток отсутствует, дверь можно запереть ключом или с помощью кнопки. Более того, в момент отключения тока створка автоматически запирается.

Электромагнитный

Представляет собой магнит, который притягивает створку и не дает ей открываться. Такой вариант предназначен для тяжелых створок, а потому для замка используются магниты с усилием удержания до 500 кг и выше.

Такой замок невозможно открыть отмычкой, он не предполагает ни личинки, ни ключа. Однако работает модель только в присутствии тока. При отключении электричества магнит перестает удерживать створку и дверь открывается.

Электромагнитный замок рекомендуют дополнять электромеханическим, поскольку последний при отключении тока как раз блокирует дверь, или выбирать модель с собственным аккумулятором.

Критерии выбора

Чтобы выбрать домофон, нужно учесть ряд параметров.

• Назначение – для многоквартирного здания с большим количеством абонентов предпочтительнее бюджетная аудиомодель. Для усиления безопасности ее дополняют видеокамерой на лестничной площадке. Для промышленного объекта нужны защищенные видеомодели.
• Число абонентов – нет смысла покупать многоабонентскую панель для загородного дома или подключать индивидуальное устройство к цифровому варианту.
• Место монтажа – наружный домофон должен иметь прочный корпус, быть устойчивым к погодным факторам. Внутренний может быть куда дешевле и проще.
• Тип соединения – на данный момент проводное подключение домофона в квартире считается более надежным, так как беспроводной способ не всегда отличается устойчивым сигналом.
• Характеристики камеры – если выбрана видеомодель, учитывается степень разрешения, наличие инфракрасной подсветки, угол обзора.
• Дополнительные функции – автоответчик, возможность записи, автоматическая запись, датчик движения, передача сведений на удаленное устройство и прочее.

Стоит учесть и дизайн, особенно если устройство устанавливается в частный дом. Оформление домофонов не слишком разнообразно, но все же можно подобрать модели в ретро-исполнении и более утилитарные.

Подготовка к монтажу

Подготовка к установке сводится к выбору материалов и инструментов для монтажа. Потребуется следующее:

• перфоратор и шуруповерт;
• нож, бокорезы, пика для штробления стены или штроборез;
• плоскогубцы, молоток, инструмент для снятия изоляции;
• провод для питания;
• витая пара – UTP;
• выключатель для оборудования, розетки и вилки;
• электротехническая труба или гофра;
• крепеж, перфоленты и прочие дополнительные материалы.

Внутри здания кабель укладывают в штробы – так проще и удобнее. При установке домофона на ворота или калитку кабель придется тянуть по земле. Здесь его прячут в трубу.

Этапы установки

Алгоритм довольно прост, но зависит от типа устройства и метода подключения.

1. Выбирают место установки: лучше крепить вызывную панель на раму, а не на створку.
2. Высверливают отверстия под крепеж, разбирают вызывную панель.
3. С обратной стороны устройства самостоятельно заводят провод к панели и подключают в соответствии с инструкцией на эту модель.
4. Кабель тянут к месту монтажа контроллера. Коробку обычно ставят возле двери или замка. Ее можно врезать в стену или закрыть щитком.
5. Проверяют соединения. Если все в порядке, закрепляют вызывную панель и фиксируют саморезами. Одевают сверху крышку устройства.
6. В доме – в прихожей или коридоре – выбирают место для трубки. Условие: рядом с ней должна размещаться розетка на 220 В либо же под трубку нужно заводить питание от щитка. Установка трубки домофона сводится к креплению кронштейнов, в котором и размещают устройство.
7. Блок питания обычно идет в комплекте. В индивидуальном домофоне блок располагают рядом с контроллером. Если система включает монитор и видеокамеры, блок потребуется более мощный, так как заводской рассчитан на обслуживание только домофона.  К блоку питания подключают все кабели от всех запитываемых устройств.
8. Все элементы системы нужно соединить проводами. Провод на улице, если такой есть, укладывают в трубу – металлическую или пластиковую.
9. Кабель внутри здания монтируют открытым либо закрытым способом. В первом случае провод протягивают через гофру или кабель-каналы. Монтируют трубы на стену с помощью держателей или хомутов. Во втором под кабель в стене делают штробы – канавки нужной глубины. После монтажа канавки заделывают гипсом или алебастром.

Валера

Голос строительного гуру

Задать вопрос

Подключают домофон на четырехжильный кабель. Жилы в нем пронумерованы и маркированы, что упрощает установку. Кабель №1 передают звуковой сигнал и подключают к контакту №1 на трубке или на мониторе. Черный провод присоединяют к контакту №2. Красный кабель от замка подсоединяется к контакту №3. Белый – видеоканал, подключается к монитору к контакту №4.

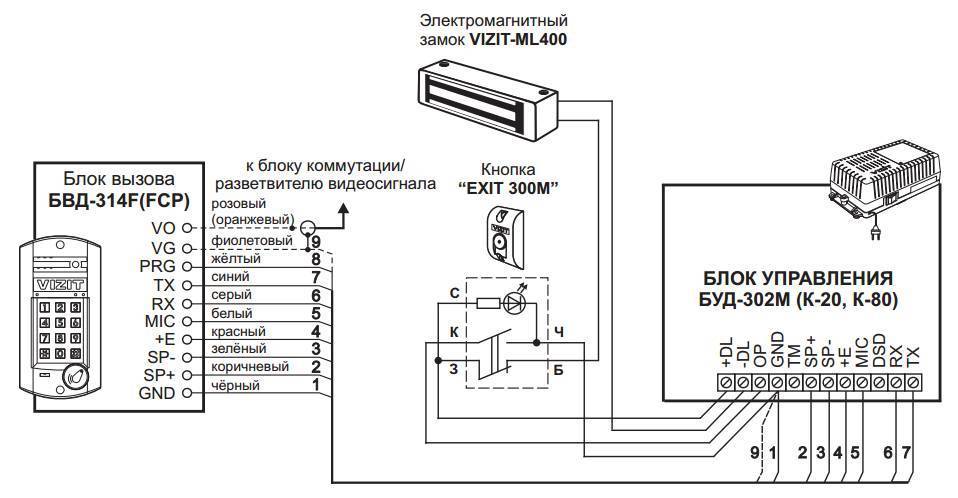

Схемы подключения

Схема подключения зависит от функционала системы.

• Самый доступный вариант предполагает подсоединение монитора прямо к вызывной панели. Но при этом домофон обеспечивает только видео- или аудиосвязь между визитером и абонентом, а для управления замком необходимо устанавливать отдельную схему. Такой вариант очень дешев. Так как для обслуживания достаточно слаботочки с жилами витой пары. Если расстояние между вызывной панелью и трубкой большое, берут комбинированный кабель.
• Для обслуживания нескольких абонентов используют схему с контроллером. В этом случае между панелью и трубкой в цепь включен контроллер, который обрабатывает входящие и выходящие сигналы. В зависимости от заложенных в него программ, контроллер активирует выполнение тех или иных действий: разблокировка двери, передача сигнала, запись.

Домофоны для квартир — Kintronics

Особенности квартирного домофона | Как это работает | Покупка

Квартирный домофон представляет собой интеллектуальную панель с сенсорным экраном, которая позволяет пользователю разговаривать с человеком, живущим или работающим в многоквартирном доме. Эта панель IP-домофона обеспечивает беспроводную аудио- и видеосвязь с жильцами.

Концепция квартирного домофона

Обзор квартирного домофона TruView-Touch7

Домофон подключается к вашей сети и включает в себя дверное реле, которое может разблокировать электрический замок на двери. Он предназначен для повышения безопасности в любой организации с несколькими арендаторами. Поскольку домофон подключается к жильцам через Wi-Fi или сеть мобильного телефона, его очень легко установить.

Используя сенсорный экран, вы можете легко найти и позвонить определенному корпоративному отделу или человеку в многоквартирном доме. Вызываемый абонент может ответить на вызов внутренней связи с помощью приложения на своем мобильном устройстве или обычного телефона. Легко посмотреть, поговорить, а затем отпустить дверь.

Эта беспроводная система отлично подходит для установки новых или замены. Он подключается к смартфонам арендатора для полностью беспроводной связи. Арендатор может видеть и говорить с человеком у двери. Поскольку система использует данные мобильного телефона, они могут управлять дверью из любой точки мира.

Существует три варианта монтажа . TruView-Touch7 можно закрепить на стене или заподлицо, а также выбрать вытяжку для наружной установки.

Квартирный IP-домофон предлагает больше, чем базовые функции классического дверного домофона.

Есть много замечательных преимуществ, таких как возможность видеть, кто стоит у двери. Посетитель может легко выбрать имя человека из списка. Если выбранный человек не отвечает на звонок, можно вызвать другого человека в той же квартире.

Ресурсы

Информация о продукте: TruView-Touch7

Характеристики домофона с сенсорным экраном на входе в квартиру

• Интерактивный сенсорный дисплей позволяет пользователям выбирать квартиру или человека
• Этот TruView-Touch7 доступен с 7-дюймовым TFT-дисплеем.
• Графический пользовательский интерфейс
• Видеодомофон управляет входом в дверь с помощью приложения для смартфона
• Административный портал с облачным интерфейсом веб-браузера
• Аудиошумоподавление обеспечивает четкий звук внутренней связи
• Встроенная IP-камера, которую можно просматривать в приложении
• Интегрируется с системой управления лифтом
• Интегрируется с электрическими воротами
• Подключается к вашему мобильному устройству через сеть,  WiFi или сотовую связь
• Быстрое развертывание, простое обслуживание
• Power PoE или 12 В пост. тока

Top

Как приобрести интерком для квартиры

Вот как заказать интерком:

7 90 -3425. Мы доступны с 9:00 до 17:00 EST, с понедельника по пятницу, кроме праздников. Если нас нет, оставьте сообщение, и мы вам перезвоним.

Домофон в многоквартирном доме основан на облаке

Панель переговорного устройства в вестибюле подключается к облачному серверу через мобильное приложение на вашем смартфоне, что упрощает установку этого домофона.

Видео и неподвижные изображения – Регистрация даты и времени
Резидентное приложение и портал управления отображают изображение всех использований контактов и пятисекундное видео всех видеовызовов с указанием даты, времени и имени вызываемого резидента. Данные хранятся в течение 90 дней и могут быть экспортированы в формате CSV. или заданное количество использований от 1 до 99. Все успешные и неудачные попытки использования булавки будут записывать изображение. При более чем пяти неудачных попытках подряд руководство будет уведомлено текстом SMS и/или электронной почтой с изображениями.

Другие панели внутренней связи :  Мы предлагаем множество других IP-домофонов. Вы можете выбрать из множества решений для видеотелефонии, а также версии только для аудио. Свяжитесь с нами для получения полной линейки доступных панелей и систем.

Ответ на звонок с помощью мобильного приложения

Посмотрите на человека у двери и поговорите с ним, используя свое интеллектуальное мобильное устройство или проводной телефон. Эти устройства позволяют дистанционно открывать двери, имеющие электрозамок.

Если вам нужна дополнительная информация о системе контроля доступа к дверям и электрических замках, загляните на наши веб-страницы или свяжитесь с нами для получения помощи в проектировании вашей системы.

Более подробная информация о VoIP-телефоне и мобильном приложении описана ниже.

Кнопка ответа: Когда кто-то нажимает на ваш дверной звонок (или кнопку вызова), мобильное приложение запускается автоматически, и на экране появляется изображение вашего посетителя в реальном времени. Нажмите круглую кнопку ответа на своем мобильном устройстве, и вы сразу же сможете услышать своего посетителя и поговорить с ним. Нажмите еще раз, чтобы повесить трубку.

У вас есть возможность открыть дверь, чтобы приветствовать посетителей, или отослать непрошенных. Нажмите кнопку с ключом на ней, чтобы открыть дверь дистанционно. Конечно, это предполагает, что у вас есть электрический замок на двери. Дайте нам знать, если вам нужна помощь с вашим замком.

Конфигурация: Контроллер устанавливает соединение с вашим мобильным устройством через WLAN или сетевое соединение 3G/4G. Для установления соединения требуется лишь несколько пользовательских настроек. Как правило, это ваш IP-адрес и порт мобильного контроллера или внешнего SIP-провайдера.

Из приложения вы можете:

• Ответить на звонок по внутренней связи
• Отпереть дверь
• Просмотреть дверную камеру

Свяжитесь с нами , чтобы получить помощь при загрузке приложения. Позвоните нам по телефону 1-800-431-1658 или 914-944-3425.

Apartment Intercom Specifications

Display	Panel Size Brightness Resolution	7″ diagonal 400 nits 800 x 1280
Hardware	Processor	Quad Core A35
Connectivity	Wifi Ethernet Digital IO USB	2GHz + 5GHz RJ45 10/100 (PoE) Relay x 2 RS485 Micro USB x 1
Multimedia	Microphone	Echo cancelling mic
Power	Power Supply	Either 12V DC or POE
Размеры	10,25 ”x 5” x 1 ”
Варианты	RFID Card Reader	и светодиод, 125KHZ/13. 5.5.5.5.5126, 90, 90, 901, 901, 901, 901, 901, 901, 901,	, 901, 901,	.

VoIP-телефон для ответа на IP-интеркомы

Как вариант, вы можете отвечать на IP-интеркомы с помощью нашего VoIP-телефона. Этот VoIP-телефон оснащен 3,5-дюймовым дисплеем, поэтому вы можете видеть, кто стоит у двери, еще до того, как вы ответите на звонок.

Этот уникальный VoIP-телефон включает в себя:

• Интуитивную структуру меню
• Трехстороннюю конференц-связь (мост на телефоне)
• Идентификация вызывающего абонента на дисплее Каталог (250 записей)
• Импорт/экспорт каталога/телефонной книги

4 Быстрый набор

• и многое другое

Как работают IP-интеркомы в многопользовательской сети

InterCam Mobile — это система видеодомофона, которая подключается к вашей сети. Вы можете выбрать домофон для одной квартиры или домофон для многоквартирного дома (или корпорации). Эти домофоны с IP-подключением предназначены для использования со смартфонами.

На IP Multitenant Intercom можно ответить с мобильного устройства через специальное приложение. Позволяет очень легко открывать удаленную дверь из любого места. Приложение на вашем смартфоне может использовать сеть Wi-Fi или систему сотовой связи для связи с домофонами.

Это очень легко установить. Домофон подключается к сети и позволяет общаться со всеми вашими смартфонами. Используя сетевой маршрутизатор, вы можете подключаться к мобильным устройствам с помощью Wi-Fi или сотовой связи 3G / 4G.

Intercom to Mobile

Top

Диаграмма системы

На следующей диаграмме представлен обзор работы многопользовательской IP-системы внутренней связи. Когда человек выбирает человека в многоквартирном доме, в приложение на его смартфоне отправляется сообщение. Это открывает канал связи, который позволяет человеку у двери видеть человека внутри здания (или где угодно) и разговаривать с ним.

Схема IP-квартиры

Сообщение проходит через локальный сервер внутренней связи, а затем через сетевой коммутатор и маршрутизатор на облачный сервер. Домофоны имеют встроенную функцию интерком-сервера. Сообщение отправляется с облачного сервера на смартфон. Как только соединение установлено, арендатор может поговорить с человеком у двери. Затем они могут удаленно открыть дверь. Система IP-домофона обеспечивает повышенный уровень безопасности, поскольку позволяет арендатору видеть человека у двери.

Узнать больше

Следующие ресурсы помогут вам понять технологию и выбрать домофон для вашей квартиры.

Лучшие квартирные домофоны

При выборе квартирного домофона необходимо учитывать несколько моментов. Некоторые особенности и функции делают квартирную систему более безопасной, простой в установке и простой в использовании. Эта статья поможет вам понять важные вопросы, которые следует учитывать. Подробнее…

Новейшие сетевые многоквартирные домофоны

В этой статье рассказывается, что такое квартирный домофон и как он работает. Подробнее…

Сравнение квартирных переговорных систем

Первые переговорные устройства были разработаны в конце 1800-х годов. В данной статье описывается эволюция квартирного домофона. Они использовали переговорные трубки, чтобы разговаривать с другими людьми в здании. IP-домофон — это новейший способ слышать и видеть человека у двери. Подробнее…

Как повысить безопасность в многоквартирном доме

В этой статье описываются четыре уровня защиты, которые помогают обеспечить повышенную безопасность и защищенность людей в многоквартирном здании. Подробнее…

Информация о продукте: TruView-Touch7

Top

Техническая поддержка

Системы внутренней связи могут быть сложными, поскольку они включают множество различных компонентов, которые должны работать вместе. Kintronics — это ресурс для проектирования и интеграции всех ваших проектов в области безопасности. Мы можем спроектировать вашу полную систему, поэтому не стесняйтесь обращаться к нам за помощью.

После покупки вашей системы мы гарантируем, что она работает именно так, как вы ожидаете. Вы можете связаться с нами для помощи в установке и любой технической поддержки, которая может вам понадобиться.

Осуществляем техническую и гарантийную поддержку. Свяжитесь с нами по телефону 1-800-431-1658 или 914-944-3425, когда вам понадобится помощь.

Перейдите на домашнюю страницу Kintronics, чтобы увидеть больше продуктов. Свяжитесь с нами по телефону 1-800-431-1658 или 914-944-3425, чтобы запросить техническую информацию.

Kintronics, Inc. 500 Executive Blvd. Оссининг, Нью-Йорк 10562 Тел.: 800-431-1658 или 914-944-3425 (за пределами США)

IP-видеодомофон для квартиры

IP-видеодомофон для квартиры

Антон

2019-09-06T10:01:28+00:00

Введение

Beward Многоабонентский DKS151 серия Видеодомофон IP предназначен для организации контроля доступа в подъезд многоквартирного дома . Для передачи видео высокого качества в IP-интеркоме Используется 1,3-мегапиксельная камера . Дуплексное аудио и видео передаются с использованием SIP . Наличие считывателя RFID на 125 кГц и 13,56 МГц позволяет организовать доступ в подъезд по беспроводным меткам. Для передачи видео в полной темноте предусмотрена встроенная инфракрасная подсветка , с дальностью освещения до 10 м . Металлический антивандальный домофон не позволит злоумышленникам вывести его из строя. Из-за диапазона температур от от -50 до +60°С , домофон можно эксплуатировать в любое время года. Поддержка четырехзначного абонентского номера от до 9999 , позволяет использовать IP-видеодомофон Beward DKS151 серии в отелях или в зданиях с большими этажами.

Beward IP-видеодомофон серии DKS для квартиры с поддержкой SIP, который совместим со всеми устройствами и системами, поддерживающими SIP, такими как домофоны, телефоны, АТС и т. д. Возможно отображение изображений с IP-видеодомофон на SIP-монитор или на SIP-видеотелефон . Можно обеспечить P2P-соединение через SIP без применения какого-либо сервера.

• DKS Building Intercom Datahate

• 1,3 МП, цветной, 1/3” SONY Exmor, день/ночь Чувствительность 0,01 лк (День) / 0,003 лк (Ночь) / 0 лк (ИК-подсветка) Поле зрения   DKS15102          80° (по горизонтали), 53° (по вертикали) DKS15122          137° (по горизонтали), 103° (по вертикали) Зум Цифровой, через веб-интерфейс Широкий динамический диапазон Цифровой, 3 пресета Шумоподавление 2D/3DNR (регулировка уровня), Smart NR Время затвора 1/25 ~ 1/8000 с (Авто, установка максимального значения) Отношение сигнал/шум 50 дБ или более Синхронизация Синхронизация источника света 50, 60 Гц Прочие характеристики Механический ИК-фильтр Elecretic, прогрессивная развертка

  Видео
  Сжатие	H. 264 BP/MP, Motion JPEG
  Потоковое видео	Двойной кодек: H.264/MJPEG, H.264/H.264, MJPEG/MJPEG
  Разрешение	Основной поток: 1280×960 (SXGA), 1280×720 (HD)
  	Дополнительный поток: 720×576, 640×480, 320×240
  Частота кадров	До 25 кадров в секунду для всех разрешений
  Битрейт	32 кбит/с ~ 16 Мбит/с, CBR, VBR
  Настройки изображения	Яркость, контрастность, резкость, насыщенность, экспозиция, цветокоррекция, оттенок,
  	качество, вращение, отражение (вертикальное/горизонтальное), ART, баланс белого, экспозиция
  	время (установить усиление и минимальное значение)
  Субтитры	Название, дата, время, день недели, битрейт, частота кадров,
  	количество соединений

  Аудио
  Аудиовыход	Встроенный динамик
  Аудиовход	Встроенный микрофон
  Сжатие	G. 711 (A-закон, u-закон), G.726
  Прочие характеристики	Дуплекс

  Освещение
  ИК-подсветка	ИК-светодиод (3-го поколения, 2 шт.)
  Управление	Авто, ВКЛ/ВЫКЛ
  Режим работы	ИК-датчик, видеосигнал, непрерывный
  Длина волны	850 нм
  ИК расстояние	До 10 м

  Сеть и интерфейсы
  Сетевой интерфейс	10Base-T/100Base-TX
  Сетевые протоколы	TCP/IP, SIP v.2.0, VPN, HTTP, HTTPS, FTP, SMTP, DDNS, DHCP, PPPoE,
  	RTP, RTSP, UPnP, UDP, NTP, ONVIF v.2.41, Modbus TCP
  Соединение	DHCP, статический IP-адрес
  Количество дверей	2 шт.
  Количество датчиков открытия двери	2 шт.
  Датчик обрыва IP домофона	Да
  Силовое реле	1 шт.
  Аналоговый видеовыход	PAL/NTSC 720H ​​
  Прочие характеристики	Поддерживает microSDHC (до 32 ГБ), USB2.0, RS-232TTL или 1-wire

  Запись и события
  События	Обнаружение движения, сбой сети, нажатие кнопки вызова
  Обнаружение движения	Встроенный видеодетектор движения, до 4 зон обнаружения (регулировка чувствительности)
  Уведомление по электронной почте	На мероприятиях: Изображения
  FTP, карта памяти	На мероприятиях: Изображения, видео

  Эксплуатация
  Эксплуатация	12 В 1 А (пост. ток)
  Потребляемая мощность	12 Вт
  Ток переключения	До 1 А
  Рабочая температура	-50°С ~ +60°С
  Корпус	Антивандальный
  Материал корпуса	Металл
  Масса	1100 г
  Размеры (ШхВхГ)	Внешняя панель: 262×150 мм
  	Внутренняя часть корпуса – монтажное отверстие: 224×129 мм
  	Глубина корпуса (заподлицо) 32 мм
  Системные требования	Microsoft Internet Explorer 9.0 Windows 8/7/Vista

  Комплектация
  Содержимое упаковки	Дверной IP-терминал
  	Клеммные блоки
  	Пакет

  Особенности

  ---

  • Интеллектуальное эхоподавление

  • Антивандальное исполнение

  • Отдельный экстренный вызов и кнопка консьержа, встроенная в квартирный IP видеодомофон

  • 125 кГц и 13,56 МГц.

  • Поддержка SIPv2

  • ИК подсветка до 10 метров

  • Support for 9999 subscribers

  • 8500 RFID keys

  • Opening the door using an individual subscriber code

  • Registering an RFID key using an individual subscriber code

  • 5 направлений вызова на одного абонента

  • Возможность звонка по координатно-матричным аналоговым сетям до 600 абонентов (опционально)

  • Резервное копирование для 8500 клавиш RFID и 1500 кодов в случае мигания или перезагрузки IP Video Intercom

  • Съемная память со всеми настройками (USB, Preinstalled)

  • 999999999999999999999999999499999999999999999999999999999999999999949. 4 Гб, запись на карту памяти

  • Готов к отработке основного функционала через 1 секунду после включения (доступ в подъезд, вызов аналоговых трубок)

  • Устойчивый к морозам 8-символьный светодиодный дисплей

  • Возможности подключения дополнительной двери и 1-проводного считывателя для IT

  • Выходная реле

  Качество изображения

High Image. -мегапиксельный сенсор SONY Exmor обеспечивает высокую детализацию изображения и обладает очень хорошей чувствительностью. Благодаря технологии шумоподавления 2D/ 3DNR серия DKS151 обеспечивает хорошее, качественное изображение даже в сложных условиях освещения.

Высококачественный звук

Beward DKS151 серия IP Видеодомофон оснащен встроенным динамиком и микрофоном. Аппаратная обработка аудиосигнала и система эхоподавления позволяют получить чистый, хорошо узнаваемый звук.

Контроль доступа в помещение

К Beward DKS151 серии IP Видеодомофон можно подключить 2 двери, основную и дополнительную. К каждой из дверей можно подключить датчики открытия, тем самым можно контролировать продолжительность и факт открытия дверей, а также их взлома. Открытие входной двери осуществляется беспроводными RFID-метками или индивидуальным кодом. Для дополнительной двери возможно подключение считывателя по протоколу 1-Wire.

Мгновенный старт

Beward DKS151 серия IP Видеодомофон после включения готов к отработке основного функционала, а это доступ к подъезду и вызов на аналоговую трубку за 1 секунду. Даже обновление прошивки не повлияет на работу основного функционала. В режиме обновления прошивки используется резервное хранилище на 8500 RFID-ключей и 1500 кодов для открытия дверей.

Гибридный домофон

Использование Beward ДКС151 Серия IP Видеодомофон , возможен вызов в координатно-матричные аналоговые сети до 600 абонентов. Все, что для этого нужно – заменить существующий выключатель в подъезде на Beward ККМ-100S2 (решение до 200 абонентов) или ККМ-105 (решение свыше 200 абонентов). Решения не являются обязательными и приобретаются отдельно.

Ночная съемка

Для наблюдения в полной темноте электромеханический инфракрасный фильтр и встроенный 9Предусмотрена инфракрасная подсветка 0005 с дальностью действия до 10 м . Мощные инфракрасные светодиоды III поколения , встроенные в Beward DKS151 серии IP Видеодомофон отличаются повышенным сроком службы и высокой стабильностью параметров по сравнению с обычными. Эффективность светодиодов III поколения настолько высока, что каждый из них заменяет 15-20 обычных.

Устойчивость к окружающей среде

Металлический антивандальный IP-корпус домофона Beward DKS151 серии не позволит злоумышленникам вывести его из строя, а встроенный концевой выключатель проема сообщит о попытке снятия IP домофона домофон с места установки. 8-разрядный светодиодный дисплей с адаптивной яркостью свечения способен отображать информацию без задержек при температурах до -50°С , на что ЖК-дисплеи не способны. IP-домофон Beward серии DKS151 можно устанавливать как в помещении, так и на улице, благодаря температурному диапазону от от -50 до +60°С и защитой от пыли и влаги по классам IP54 и IP 66 ( DKS15102 — IP54, DKS15122 — IP66).

Широкие функциональные возможности

Beward DKS151 серия IP Видеодомофон легко встраивается в систему безопасности и может использоваться как IP-камера . При этом позволяет записывать аудио и видео все время, когда вы звоните абоненту, открываете дверь или при обнаружении движения. Награда DKS151 Серия IP Видеодомофон поддерживает популярные сетевые протоколы, что увеличивает возможности его использования.

Поддерживаемый SIP-протокол

Преимущества протокола SIP для IP-видеодомофона Beward Apartment

• SIP широко используется в телекоммуникационных системах, нет необходимости дополнительно интегрировать видеодомофон BEWARD IP .
• Видеодомофоны BEWARD IP совместимы со всеми устройствами и системами, поддерживающими SIP -домофоны, телефоны, АТС и т.
