Схема подключения двух котлов: Подключение двух отопительных котлов в одну систему отопления

Схема подключения двух котлов: Подключение двух отопительных котлов в одну систему отопления

Содержание

Подключение двух котлов в систему отопления – Два котла в одной системе

1551970307

12 мин. на чтение

22.03.2022

Содержание

Причины установки двух котлов

Преимущества закрытой системы с двумя котлами

Схемы подключения двух и более котлов

Схемы подключения однотрубной и двухтрубной систем

Коротко о главном

Автономное отопление частного жилого дома – обязательное требование для круглогодичного проживания в нем. Главный минус такой системы – собственный источник теплоснабжения – котёл, работающий от природного магистрального газа, электричества, дизельного или твёрдого топлива. Если агрегат выходит из строя, здание остаётся без отопления. Для решения этой проблемы профессионалы советуют прибегать к резервированию котельного оборудования с установкой сразу двух агрегатов. В таких случаях требуется подключение двух котлов в одну систему отопления.

Котельная с двумя котлами в частном доме

Причины установки двух котлов

Два котла в одной системе отопления являются технологической необходимостью и устанавливаются при наступлении любой из следующих ситуаций:

  • Если схема, отражённая в рабочем проекте, рассматривает это как единственное рациональное решение, например, при высокой нагрузке на сеть отопления на объекте либо при наличии множества контуров.
  • Если владелец жилого помещения принимает решение о резервировании оборудования для обеспечения безопасности и снижения риска выхода из строя всей инженерной сети.
  • В случае расширения жилой площади дома с увеличением нагрузки на сети отопления и ГВС.
  • Если владелец здания планирует подключить к котельной другие объекты, например, гостевой дом или баню.
  • Если необходимо использование альтернативного топлива при ограниченной поставке основного энергоресурса.

Система отопления с двумя котлами может быть установлена с применением разных принципиальных схем, в зависимости от технических условий, объёмно-планировочных характеристик здания, а также возможности обеспечения совместной работы.

Купить котел отопления и необходимые для него принадлежности можно в нашем интернет-магазине.

Два котла, работающих от разного топлива

Преимущества закрытой системы с двумя котлами

Дополнительный котел в систему отопления предоставляет владельцу жилого помещения множество преимуществ, по сравнению с эксплуатацией котельной с одним агрегатом:

  • Возможность обслуживания одного из нагревательных агрегатов в то время, как второй котёл частично принимает на себя большинство нагрузок на замкнутый контур отопления.
  • Возможность приобретения и установки оборудования меньшей мощности. Например, если суммарная нагрузка на инженерную сеть составляет 50 кВт, не нужно приобретать дорогостоящий полупромышленный агрегат на 60 кВт, достаточно купить два стандартных котла по 30 кВт.
  • Владелец дома может использовать два котла одновременно на пониженной мощности, что значительно увеличивает срок эксплуатации оборудования без поломок.
  • Система легче балансируется, разделяется на отдельные контуры, становится более практичной.
  • Отопление нескольких объектов на участке можно объединить в единый узел управления с дистанционной диспетчеризацией.

Закрытый контур отопления с двумя котлами

При наличии свободной площади в котельной два котла в одной системе отопления схема является оптимальным решением для дома с любыми объёмно-планировочными характеристиками. Она обеспечивает резервирование и совместную работу.

Схемы подключения двух и более котлов

Многие владельцы домов задаются вопросом, как подключить два котла в одну систему отопления. Чтобы решить эту задачу, необходимо выбрать одну из наиболее востребованных на практике схем, каждая из которых имеет свои нюансы, плюсы и минусы. Существует 4 основные схемы подключения, и все они подробно описываются далее.

Заказать монтаж системы отопления в Москве и Московской области можно в нашей компании. Чтобы связаться со специалистом, перейдите в раздел «услуги».

Параллельная обвязка с распределительной гребёнкой

Схема подключения двух котлов в одну систему отопления с использованием методики параллельной обвязки отличается следующими характерными особенностями:

  • Все рабочие контуры в котельном оборудовании, вне зависимости от их количества и температуры теплоносителя, соединяются в единую подающую магистраль.
  • Каждая точка врезки оснащается патрубком, на котором установлены обратные клапаны и запорно-регулирующая арматура.

Параллельная обвязка с распределительной гребёнкой

  • Чаще всего для обеспечения совместной работы и исключения риска разбалансировки системы на подаче устанавливаются клапаны с сервоприводом, которые открываются при подаче сигнала с термодатчика.
  • Обратная магистраль, как и подающая, включает в себя отводы с каждого контура всех котлов. Таким образом, две главные магистрали расположены параллельно друг другу, откуда и появилось название схемы. Обратная магистраль представляет собой зеркальное отображение подающего трубопровода с тем же набором клапанов, патрубков и шаровых кранов.
  • На обратной магистрали в контур монтируется единый циркуляционный насос, обеспечивающий движение теплоносителя по замкнутому контуру.
  • Подающая и обратная магистрали соединяются в единую схему обвязки с помощью коллектора.
  • На конце обратного трубопровода устанавливается мембранный бак, задающий давление в трубопроводе.
  • Данная схема предполагает возможность потерь при эксплуатации, в связи с чем в неё врезается трубопровод, ведущий от ХВС из скважины для обеспечения экстренной подпитки системы.

Мембранный бак на обратке

На каждом отводящем патрубке ставится собственный насос, который транспортирует теплоноситель в своём контуре – к радиаторам, на бойлер косвенного нагрева, на теплый пол либо для обеспечения других потребностей владельца.

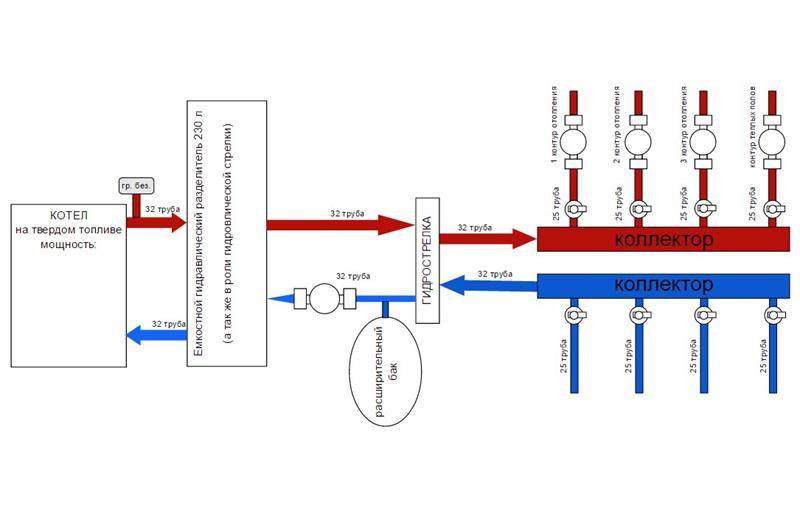

Каскадная обвязка с применением гидрострелки

Два котла в одной системе при каскадном исполнении имеют идентичную температуру теплоносителя, так как все агрегаты соединяются в одну трубу. Подобная схема обвязки котла с 2 котлами обладает повышенной практичностью и даёт следующие преимущества:

  • Каждый отводящий патрубок гидрострелки снабжается терморегулятором, позволяющим менять условный проход сечения трубы и, соответственно, равномерно перераспределять нагрузку между разными контурами.
  • Если в каком-то из контуров отпадает необходимость, циркуляция теплоносителя в нём останавливается, что исключает теплопотери.

Каскадная обвязка с применением гидрострелки

  • Включение котлов в коллектор выполняются таким образом, что потребитель имеет возможность полностью перекрыть циркуляцию на любом из его контуров. Такая опция гарантирует повышенный комфорт эксплуатации в летнее время. Например, контур основного отопления уже не нужен, но теплоноситель обеспечивает постоянный нагрев БКН для нужд ГВС. В то же время, если понадобится включить контур тёплого пола, достаточно повернуть терморегулятор на соответствующем отводящем патрубке подачи.
  • От каждого из котлов, обвязанных в системе, попарно отходят патрубки их внутренних контуров.
  • На концах патрубков располагаются обратные клапаны и запорно-регулирующие вентили. Заслонки, препятствующие противотоку, располагаются на обратных магистралях.
  • Автоматика управляет насосными группами в зависимости от частоты поступающего с термодатчика сигнала.
  • На главном подающем трубопроводе устанавливаются защитные устройства, которые состоят из биметаллической термопары и реле температуры, которое посылает сигнал котельному оборудованию при достижении граничных параметров в контуре.

Группа защиты на замкнутом контуре

  • На главной магистрали также ставится манометр, обеспечивающий ежесекундный контроль заданного давления в кольце.
  • Основное устройство, которое обеспечивает комфортную и безопасную эксплуатацию, – гидравлический дифференциал. Прибор контролирует работу насосной группы вне зависимости от давления в контуре отопления. Установка также тактует котельное оборудование для достижения нужной циркуляции и теплоотдачи.
  • Из каскадной гидрострелки теплоноситель поступает на каждый замкнутый контур, подключенный к подающим магистралям. Температура и давление жидкой среды контролируются многоступенчатым каскадным регулятором.
  • Данная схема отопления с двумя котлами оснащается считывателем информации, на который поступают данные от многоступенчатого контролера. Программируемый блок перерабатывает полученную информацию, даёт команду насосам и котельному оборудованию в случае, если заданные граничные параметры не соответствуют реальным показателям.

Многоступенчатый контроллер

В остальном, технологическая обвязка двух котлов в одну систему отопления полностью повторяет параллельное подключение – все подающие трубопроводы от рабочих контуров котлов подключаются на одну магистраль, а трубы обратки – на вторую.

В видео подробнее об особенностях каскадной обвязки

Монтаж по схеме первично-вторичных колец

Многие потребители спрашивают: «Два котла в одной системе: как их правильно подключить для комфортной эксплуатации сети?» Эксперты часто рекомендуют применять схему первично-вторичных колец, которая отличается следующими особенностями и принципом действия:

  • Основное циркуляционное кольцо предназначено для движения теплоносителя в постоянном режиме.
  • К данному кольцу последовательно присоединяются нагревательные агрегаты и вторичные кольца, каждый из которых отвечает за свою часть системы отопления – радиаторы, тёплый пол, тепловые завесы, а также за нагрев воды в БКН.

Монтаж по схеме первично-вторичных колец

  • На каждом вторичном кольце монтируется свой циркуляционный насос, работающий с заданной скоростью для обеспечения транспортировки теплоносителя с нужной интенсивностью и под необходимым давлением.
  • Вторичные кольца формируют комбинированные параметры теплоносителя в первичном контуре, так как при работе происходит смешивание сред.

При подобной схеме обвязки котла с 2 котлами отсутствует риск противотока в теплообменник агрегата при выключенной насосной группе, даже если на магистрали не установлен обратный клапан. Это достигается путём применения обычных законов физики, что позволяет значительно удешевить систему при отсутствии сложной автоматики.

В видео перечисляют преимущества и недостатки сети отопления с двумя котлами

Комбинированная схема

Применяется при устройстве замкнутой сети отопления с множеством контуров на объекте большой площади. Особенность данной схемы обвязки двух котлов в одну систему отопления состоит в следующих нюансах:

  • В системе установлены две магистрали – подающая и обратная, каждая из которых снабжается патрубками для присоединения соответствующих контуров котельного оборудования.

Комбинированная обвязка двух отопительных агрегатов

  • Каждый из патрубков оснащается запорно-регулирующими вентилями и обратными клапанами, предотвращающими противоток.
  • На обратке каждого контура вмонтирован циркуляционный насос установленной мощности.
  • На первичной обратной магистрали гребёнки устанавливается расширительный бачок, в который нагнетается нужное давление.
  • На подаче устанавливается группа безопасности, контролирующая нужное давление, скорость работы насоса и температуру на каждом из контуров.
  • Одна из второстепенных магистралей представляет собой замкнутое кольцо, которое обеспечивает циркуляцию теплоносителя в змеевике бойлера косвенного нагрева.
  • На каждом вторичном кольце организуется индивидуальный гидравлический коллектор, количество которых ограничено числом включённых в систему контуров.

Таким образом, чтобы понять, как соединить два газовых котла в одну систему отопления в комбинированном исполнении, необходимо разобраться в устройстве коллектора. Данная схема представляет собой замкнутую сеть малых (вторичных) гидроколлекторов, включённых в каскадную гидрострелку.

Комбинированная гидрострелка

Это позволяет владельцу помещения максимально точно отрегулировать все параметры теплоносителя и распределить мощность котлов, обеспечивающих его приготовление. Такая схема сложна в монтаже и балансировке, что требует участия профессионального монтажника. Однако после выставления всех настроек, она полностью исключает вмешательство человека в эксплуатацию системы отопления дома.

В видео представляют схему параллельной обвязки двух котлов

Схемы подключения однотрубной и двухтрубной систем

Схема обвязки двух котлов параллельно может быть выполнена при монтаже одной из двух основных типов систем отопления, которые различаются по принципу разводки и подключению отопительных приборов:

  • Однотрубная. Все приборы отопления соединяются в подающую либо обратную магистраль последовательно. Такая схема влечёт за собой минимальные затраты, но в то же время нагретая жидкая среда в трубах отдаёт больше тепла первым радиаторам в схеме, а последние могут оставаться холодными, так как теплоноситель доходит до них уже остывшим.

Однотрубная разводка

Два котла в схеме позволяют разделить однотрубку на две части – половину радиаторов подключить к одному агрегату, а оставшиеся – ко второму. В таком случае получаются две изолированные однотрубные системы.

  • Двухтрубная. Характеризуется параллельным расположением труб подающей и обратной магистралей. Отводы радиаторов одновременно врезаются в обе магистрали, что обеспечивает равномерную теплоотдачу. При такой схеме всё радиаторное отопление можно завязать на одном котле, если его мощность позволяет прогреть помещения, а ко второму агрегату подключить сопутствующие контуры – тёплый пол, ГВС и другие системы.

Каждая из схем подходит для организации отопления частного жилого дома, но эксперты рекомендуют применять именно двухтрубную, так как при таком устройстве достигается повышенная эффективность теплоотдачи и лучшая балансировка отопительного контура.

Двухтрубная разводка

В видео об особенностях однотрубной и двухтрубной систем отопления

Коротко о главном

Обвязка двух котлов в системе отопления частного жилого дома – лучшее решение для эффективной и комфортной эксплуатации. Данное решение обеспечивает совместную работу двух агрегатов, а также их временную взаимозаменяемость на случай выхода из строя одного из котлов. Подключение может вестись по последовательной, параллельной схеме, каскадом либо с применением сложных технических решений. Для быстрой балансировки замкнутой сети устраивается гидрострелка, которая позволяет отрегулировать давление, скорость движения теплоносителя и температурные параметры в каждом замкнутом контуре отопления.

А вам когда-нибудь приходилось устанавливать два котла в системе отопления частного дома? Какую схему обвязки для этого выбрали и столкнулись ли с какими-то сложностями в процессе?

Автор статьи

Старков Александр

1551970307

12 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Как правильно подключить два котла в одну систему параллельно

Содержание

  1. Как подключить два котла вместе?
  2. Как параллельно подключить два газовых котла
  3. Как соединить два котла — газовый и твердотопливный?
  4. Как объединить газовый и жидкотопливный котлы
  5. Преимущества установки нескольких котлов в одну сеть

Модернизация системы отопления в частном доме может потребовать установить сразу два котла, соединив их в общую сеть. Какой последовательности необходимо придерживаться при этом? Как подключить два котла в одну систему, что необходимо учитывать, если есть необходимость совместного использования газового с твердотопливным, электрическим котлом или отопительным оборудованием, работающим на жидком топливе.

Как подключить два котла вместе?

Сразу хочется уточнить, что просто подключить два котла на разных видах топлива в одну систему является одним из возможных решений проблемы недостатка мощности установленного оборудования. Также возможно соединения в одну сеть более чем двух моделей.

Для каких целей может понадобиться подключить два котла в одну систему? Существует несколько весомых причин объясняющих целесообразность этого.

  1. Недостаток мощности. Неправильный расчет оборудования или дополнительно пристраиваемая жилая площадь может привести к тому, что мощности котла может попросту не хватить для поддержания нормальной температуры теплоносителя.
  2. Увеличение функциональных возможностей. Подключить два котла в одну систему может понадобиться чтобы, к примеру, увеличить время автономной работы оборудования. Например, если основным источником тепла является твердотопливный котёл, то для его работы необходимо постоянно подкладывать дрова, что не всегда является удобным, а тем более практичным.
    Установив после него электрокотел или газовый отопительный прибор, можно решить данную ситуацию следующим образом. Как только дрова или уголь перегорели, и теплоноситель начал остывать, в процесс включается дополнительное обогревающее оборудование и продолжает отапливать помещение, до тех пор, пока утром хозяин не подбросит новую партию дров.

Как видно подключить два отопительных котла на разных видах топлива, это практично, кроме того может быть обусловлено острой необходимостью, связанной с недостатком производительности оборудования.

Как параллельно подключить два газовых котла

Существует две схемы подключения газового и любого другого водонагревательного оборудования. Подключить два котла к одной системе отопления можно:

  • Последовательно – в таком случае один агрегат будет установлен за другим. Нагрузка в таком случае будет распределять неравномерно, так как основной котел будет постоянно работать в полную мощность, что может привести к его быстрому выходу из строя.
  • Параллельно. В таком случае отапливаемая площадь будет условно разделена на две части. Нагрев будет осуществляться сразу двумя установленными котлами. Параллельное подключение двух котлов на газе обычно используется в коттеджных домах и зданиях с большой отапливаемой площадью.

Для параллельного подключения обязательным является установка контроллера и также разработки каскадной схемы управления. Ответить на вопрос как соединить два газовых котла может только грамотный специалист в каждом конкретном случае.

Как соединить два котла — газовый и твердотопливный?

Объединение в одну систему газового и твердотопливного котлов является более простой задачей, для выполнения которой необходимо учитывать основные особенности отличающие работу этих двух видов оборудования.

Модели газового и твердотопливного оборудования можно устанавливать в одну сеть последовательно. В таком случае ТТ котлы будут играть роль основного источника теплоснабжения.

Принцип их работы будет заключаться в том, что газовое оборудование будет включаться на обогрев только в том случае, если работа основного узла по каким либо причинам станет невозможной. Также обычно на газовый котёл возлагается задача нагрева воды, конечно если такая функция предусмотрена. Во время проектирования такой системы необходимо учитывать эти особенности.

Также обязательно потребуется согласовать выбранную схему в газовом хозяйстве и получить там все необходимые разрешения, включая технические условия и проект подключения.

Как объединить газовый и жидкотопливный котлы

Из соображений безопасности для такого подключения необходимо создать условия, при которых возможно безопасная работа сразу двух типов оборудования. Для этого необходимо сделать следующее:

  • Осуществить монтаж общей системы контроля над работой водогрейного оборудования. Совместное использование жидко-топливного и газового котла подразумевает установку общей автоматики. Она в свою очередь соединена с контролирующими датчиками, которые подают сигнал на включение в случае прекращения работы основного источника тепла.
  • Установить регулирующие вентили. Могут использоваться и отсекающие краны, работающие в автоматическом режиме.

Подключение выполняется последовательным или параллельным способом в зависимости от потребностей заказчика. План и принципиальную схему составляют в проектном отделе, после чего она согласовывается в службе газового хозяйства.

Преимущества установки нескольких котлов в одну сеть

Подключить два котла одновременно: напольный и настенный котлы может понадобиться в случае, если площадь помещения в результате строительных работ, резко возросла. Даже если изначально оборудование приобреталось с запасом мощности, его может не хватить для обогрева дополнительных помещений большей площадью. В таком случае устанавливается дополнительный котел, связанный с общей системой отопления. Преимуществом такого решения является:

  1. Возможность одновременного контроля над работой всего оборудования.
  2. Экономия за счет выбора основного вида топлива.
  3. Возможность более длительной эксплуатации оборудования.

Практика показывает, что возможна одновременная установка двух и более котлов в одну сеть. С каждым дополнительным элементом общая производительность и КПД существенно падает. Поэтому целесообразность одновременного монтажа четырех и более, единиц водонагревательной техники полностью отсутствует.
