Подключение двух отопительных котлов

Один из главных недостатков твердотопливного котла — ограниченная возможность автоматизации работы. Исключение составляют котлы с пеллетными горелками: они могут работать автономно.

Все зависит от того, как организована подача топлива. Тем, кто топит углем или дровами, приходится сложнее: одной закладки вряд ли хватит больше, чем на сутки. Даже в режиме длительного горения.

Одно из популярных решений — установка двух котлов в доме. Мы говорим об устройствах, работающих на разных видах топлива. Уголь, дрова, сжиженный или природный газ, электричество, мазут — в принципе, все это можно комбинировать в различных вариациях.

В одних случаях отопление двумя котлами позволяет расширить функциональные возможности системы, в других — обеспечить резервный источник тепла на случай ремонта основного устройства или увеличить общую теплопроизводительность в сильные морозы.

Мы разберем несколько схем подключения двух котлов, чтобы понять, какие из них будут рабочими, а на какие не стоит тратить время и деньги.

Содержание:

1. Если в доме есть магистральный газ
2. Если основной источник энергии — уголь или дрова
3. Ручное или автоматическое переключение?
4. Последовательное или параллельное подключение?
5. Многотопливные котлы вместо двухкотловой системы

Если в доме есть магистральный газ

Отопление природным газом считается самым дешевым и отличается высоким уровнем автоматизации. Если дом подключен к магистрали, очевидно, что такой котел нужно делать основным. Рассмотрим варианты резервных источников тепла:

1. Электроэнергия. Отлично сочетается с газовыми устройствами любых типов. Источник может включаться при падении температуры теплоносителя или по команде от комнатного термостата. У электрического отопления два недостатка: ограничения по выделенной мощности и цена.
2. Дизельное топливо. По уровню автоматизации дизельные горелки не отличаются от электрических ТЭНов, но для их работы нужна сложная система хранения и подачи топлива. Этот вид отопительного оборудования целесообразно применять в крупных коммерческих или промышленных котельных, а не в быту.
3. Пеллеты. Котел с пеллетной горелкой без труда решит задачу резервного отопления. Запуск в автоматическом режиме возможен, если в нем есть ТЭН электрического розжига (свеча). В противном случае делать это придется вручную. Бункер для пеллет требует выделения дополнительной площади.
4. Уголь. Твердотопливный котел «в резерве» — привлекательное по цене, но сложное в реализации решение. Розжиг и повторная загрузка выполняются только вручную. Если в качестве основного отопления используется двухконтурный настенный котел, то встроить в систему угольный практически невозможно.



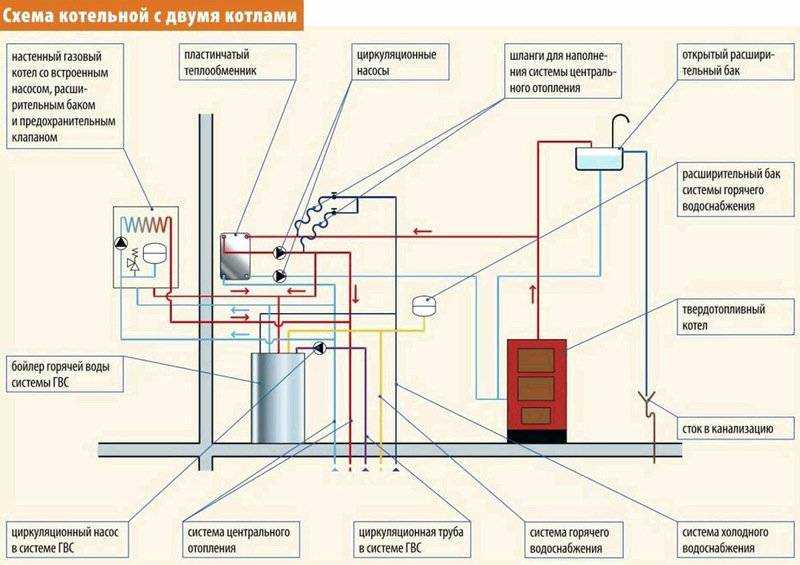

   Обратите внимание на конструкцию первого прибора: в нем есть мембранный расширительный бак. Это означает, что система отопления должна быть закрытой. Твердотопливные котлы эксплуатируются преимущественно в открытых системах отопления. Во время горения угля температура в системе повышается до высоких значений, и теплоноситель увеличивается в объеме. Если система будет закрытой, давление разорвет теплообменник, трубы или мембрану расширительного бачка. Конечно, можно вмонтировать сбросной клапан, но тогда будет теряться много теплоносителя. Одно из решений для закрытых систем — монтаж дополнительного расширительного бака, что потребует увеличения площади котельной.


   Подключить напольный газовый котел будет проще. Большинство из них может работать в открытых системах. Обратите внимание, что воздух для горения топлива эти два котла берут из котельной. Если предусмотрен режим одновременной работы приборов, то объем помещения и производительность приточной вентиляции должны соответствовать их суммарной мощности.


   Еще одна сложность — объем системы отопления. Для нормальной работы твердотопливного котла нужно в несколько раз больше теплоносителя, чем для газового. Проблему можно решить установкой теплоаккумулятора.

5. Природный газ. Существуют системы отопления с двумя и более котлами, которые работают на природном газе. Такое решение подходит для крупных коммерческих объектов, где объем потребления тепла колеблется в широком диапазоне. Некоторые производители такого оборудования делают модульные котельные для нескольких многоквартирных домов. По необходимости модули последовательно включаются или отключаются в автоматическом режиме.

Если основной источник энергии — уголь или дрова

В районах, где магистральным газом «и не пахнет», угольные и дровяные котлы чаще всего используются в качестве основного источника отопления. В резерв обычно ставят устройства на электричестве или сжиженном газе. Это расширяет возможности автоматизации, увеличивает время автономной работы.

Если в доме два котла, один из которых твердотопливный, подключены в один контур, система работает следующим образом:

1. Угольный котел запускается в ручном режиме и работает до тех пор, пока не закончится топливо.
2. Если не выполнена повторная загрузка, температура теплоносителя падает. При заданном пользователем значении автоматически включается резервный котел.

Ручное или автоматическое переключение?

При подключении двух котлов в одну систему можно применять автоматическое или ручное переключение на резервный источник. Конечно же, любому заказчику проекта отопления захочется получить именно первый вариант, который, кстати, не всегда целесообразен. Рассмотрим это на примерах схем отопления с 2-мя котлами «газ-электричество» и «дрова-электричество».

1. Газ-электричество. В обоих устройствах за поддержание температуры теплоносителя на заданном уровне отвечают встроенные термостаты. Их устанавливают на выходе из теплообменника в корпусе котла. В некоторых случаях управление передают комнатному термостату или погодозависимой автоматике.



   В газовом котле включает и выключает горелку термостат, в электрическом эту функцию несет ТЭН. Автоматическое переключение на резерв тоже выполняется по команде термостата.


   Рассмотрим такую ситуацию: запущен газовый котел (основной). Через какое-то время теплоноситель прогревается до заданной температуры, и горелка выключается. Тепло отдается в помещение, и вскоре температура в системе снова падает. Термостат срабатывает и дает команду на включение. Вопрос: повторное включение горелки или ввод резерва? Ситуация не патовая, решения есть, но в бытовом отоплении их применяют редко, поскольку это приводит к удорожанию системы.


   И электрический и газовый котлы отличаются высокой степенью надежности. Обычно такую пару переключают вручную. В большинстве случаев повод для запуска резерва — плановая остановка основного котла.

2. Дрова-электричество. Если один из двух котлов в частном доме работает на твердом топливе, то автоматическое переключение на отопление от электроэнергии будет единственным верным решением. Ситуация с прогоранием топлива была рассмотрена выше.

Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:
   • Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы. Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.

   • Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.



   Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться. Поэтому в обвязке двух котлов насосов тоже должно быть два.

2. Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.



   Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.

Многотопливные котлы вместо двухкотловой системы

Альтернатива подключению двух котлов отопления — установка одного многотопливного. Очевидные преимущества такого решения — это:

• согласованная работа всех элементов котла,
• экономия места в котельной,
• простая схема врезки в систему отопления,
• возможность автоматизации работы,
• меньшие затраты на покупку оборудования.

Компания «Теплодар» производит универсальные котлы различной мощности, способные работать на разных видах топлива. У нас можно подобрать оборудование для обогрева домов с постоянным и временным проживанием. Один из примеров удачной разработки — линейка универсальных котлов «Куппер ПРО». Мы производим их с 2015 года и получаем только положительные отзывы от клиентов. Линейка насчитывает 4 модели мощностью от 22 до 42 кВт. Котлы могут быть настроены на сжигание следующих видов топлива:

• Дрова и уголь. Предусмотрена подача вторичного воздуха и переход в режим длительного горения (до 10 часов при полной загрузке углем).
• Пеллеты. Автоматическая загрузка топлива позволяет длительное время обходиться без вмешательства владельца.
• Природный газ. При желании у нас вы можете купить дополнительно газовую горелку с итальянской автоматикой.

Также во все модели котлов встроены ТЭНы, и при необходимости можно настроить автоматический переход на электроотопление. Получить консультации можно у специалистов компании «Теплодар» по телефонам на нашем сайте.

Подключение двух котлов в одну систему отопления дома

✅ Дата публикации: 01.07.2020 | 📒 Отопление | 🕵 Комментариев нет

Подключение двух котлов в одну систему отопления

Содержание статьи:

• 1 Схема подключения двух котлов в одну систему отопления
• 2 Почему именно параллельное подключение котлов
• 3 Что нужно для подключения твердотопливного и электрического котла

Подключение двух котлов в одну систему отопления необходимо не только с целью экономии, но и в случае, когда какой-то один из энергоресурсов будет не доступен для использования. Чаще всего, в одну систему отопления подключается связка котлов, работающих на электричестве и твёрдом топливе.

Задача по подключению двух котлов не сложная. При этом важно правильно увязать котлы, чтобы они не конфликтовали друг с другом. Именно об этом и будет рассказано ниже, в данной статье строительного журнала samastroyka.ru.

Схема подключения двух котлов в одну систему отопления

Подключить несколько отопительных котлов можно всего лишь двумя способами: параллельно и последовательно. При параллельном подключении котлов отопления, используется так называемая «тройниковая» система. Таким образом, можно подключить твердотопливный и электрический котел отопления для совместной работы.

Второй способ — это последовательное подключение котлов. При этом подача одного котла отопления подключается к обратке второго котла. Данный способ является менее эффективным, поскольку теплообменник второго котла (например, электрического) в любом раскладе будет греть теплообменник твердотопливного котла.

Не нужно, наверное, говорить, чем это может грозить. В первую очередь повышенным расходом электроэнергии, которая будет потребляться на теплообменник второго котла. Поэтому мы рекомендуем использовать параллельную систему подключения котлов с обязательной установкой обратного клапана на подающей магистрали каждого котла.

Почему именно параллельное подключение котлов

На самом деле тут все очень просто. Во-первых, таким образом можно организовать самостоятельную работу каждого из котлов отопления. Например, когда твердотопливный котел прогорает, автоматически включается электрический, термостат которого видит, что температура теплоносителя стала ниже заданной отметки.

Во-вторых, использование обратных клапанов даёт возможность скорректировать работу двух котлов отопления. Когда насос первого котла (обычно твердотопливного) выключился, то нагретый теплоноситель электрическим котлом не проходит через его теплообменник (для выключения насоса нужен термостат). Это очень важно для экономии финансовых средств на электроотоплении.

Ну и, в-третьих, при параллельном подключении двух котлов, работа системы отопления будет намного эффективнее.

Что нужно для подключения твердотопливного и электрического котла

Рассмотрим не только схемы подключения двух котлов в одну систему отопления, но и что понадобится для этих целей:

Два циркуляционных насоса. Причём один из них нужен несколько большей мощности. Этот насос должен быть установлен на твердотопливный котел, если он установлен в системе отопления в качестве основного.

Два обратных клапана. Каждый из них устанавливается на подачу перед котлами. Обратные клапаны позволяют разграничить течение теплоносителя и правильно организовать работу системы отопления.

Краны и разъёмные соединения. Сборку системы отопления нужно организовать таким образом, чтобы можно было в аварийном режиме заменить циркуляционный насос или «залипший» обратный клапан. Поэтому важно устанавливать не только краны, но и разъёмные соединения с накидными гайками (американки), перед самыми важными элементами отопительной системы.

Группа безопасности котлов. Мы рекомендуем устанавливать несколько групп безопасности котлов, на каждый по отдельности. Во-первых, поскольку работа каждого котла в системе отопления будет автономной, это очень важно. Во-вторых, учитывая то, что электрический котел всегда устанавливается выше твердотопливного, очень важно организовать отвод воздуха на подаче.

Расширительный бак. Он может быть и один, главное это его объем, который выбирается согласно литражу системы отопления. Подключение расширительного бака рекомендуется осуществлять на обратной магистрали системы.

Итак, выше были перечислены основные элементы при подключении двух котлов в отопительную систему. Таким образом, её работа будет организована правильно, а расход электроэнергии будет ниже, чем при последовательном подключении двух котлов.

Оценить статью и поделиться ссылкой:

Подключение второго котла к системе отопления. Как правильно подключить два котла в одну систему параллельно

Классическая схема отопления с одним теплогенератором хорошо знакома каждому домовладельцу. Однако, совместив в одной системе газовый и электрический котел, можно добиться гораздо большего практического эффекта. Говорят, что такое подключение гораздо экономичнее обычного. Звучит заманчиво, не так ли?

При логических рассуждениях возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость намного выше газа? И зачем вообще это делать с точки зрения целесообразности повышения мощности агрегатов? Не проще ли купить всего один эффективный котел?

На самом деле проект такой комбинации вполне оправдан. Мы подробно расскажем, как собрать отопление с электрическими и газовыми приборами. Вы узнаете о структуре этой системы и ее осуществимости. Мы поможем вам составить схему и не упустить важные нюансы обустройства комбинированной теплотрассы.

Зачем ставить сразу два котла?

Роль ведущего в соединении «газ+электро» обычно выполняет газовый агрегат. Это логично хотя бы из-за более низкой стоимости топлива, используемого при подаче. Но слово «сэкономить» было упомянуто выше, и непонятно, что такое снижение себестоимости.

Дело в том, что во многих регионах тариф на электроэнергию установлен по системе день/ночь. В некоторых случаях получается хоть и совсем немного, но это экономичнее, чем платить за газ. Разница сомнительная, однако может служить дополнительным поводом для накопления аргументов за двойную связь.

Установка электрокотла совместно с газовым котлом может играть резервную или дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться на цель его использования.

Конечно, это не такой уж веский повод сразу проектировать систему отопления с 2-мя котлами. Основными преимуществами схемы являются усиление мощности и бесперебойная работа. При выборе и установке теплогенератора необходимо четко понимать, что любое устройство и запас топлива не будут вечными.

Отключают электропитание, могут перекрыть газопровод из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Для обеспечения бесперебойной работы отопительного оборудования или повышения мощности системы в целом возможно допустить работу сразу 2-х котлов, работающих на разных видах топлива

Это называется подключением дополнительного (для усиления мощности ) или резервного питания, в зависимости от целей и возникающих ситуаций.

Характеристики твердотопливных котлов

Очень часто твердотопливные котлы устанавливают в загородных домах, где поблизости нет газоснабжения. Источником энергии в таких устройствах служат дрова, уголь или прессованные древесные отходы.

Твердотопливные котлы могут работать на угле, дровах или пеллетах

Твердотопливная система отопления имеет много преимуществ:

• экономия — в качестве топлива можно использовать не только дрова, но и дешевые древесные отходы — стружку, опилки,
• безопасность — процесс нагрева не требует использования электроэнергии,
• экологичность — коэффициент сгорания топлива в котле более восьмидесяти процентов, что позволяет свести к минимуму образование золы и сажи,
• долговечность — многие котлы имеют срок службы более пятнадцати лет. Применение твердотопливных отопительных агрегатов имеет свои недостатки:
• установка котла включает в себя сооружение дымохода с большой тягой,
• обязательное наличие отдельного помещение для каменки,
• необходимость регулярной загрузки топлива,
• необходимость постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать твердотопливные котлы для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене вы можете на сайте https://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Многие газовые котлы можно установить на кухне. Твердотопливные обогреватели требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Совместное подключение

Спроектировать обычную газовую систему отопления не так-то просто. То есть создать рабочую схему легко, а вот утвердить ее проблематично. С электрокотлами дело обстоит менее плачевно с точки зрения затрат, времени и проблем с получением подтверждающих процедуру документов.

А вот и объединение двух многотопливных агрегатов. Казалось бы, проблемы не обойдешь и будешь буквально годами ходить по инстанциям, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако все же необходимо согласовать такой проект в газовой службе и получить разрешение, если вы превысите установленный лимит в общей мощности оборудования по использованию электроэнергии.

Строительные нормы и правила вполне поддерживают такие схемы. Точнее, запретов нет.

Счетчики энергии и топлива разные. Расход ресурсов не превышен, взрывоопасная ситуация не спровоцирована — устанавливайте котлы, соблюдая стандартные нормы, инструкция по установке каждого. Не должно быть никаких проблем.

Напоминаем, что монтаж газовых котлов должен производиться в соответствии с СП 402.1325800.2018 (причем данный документ является обязательным, а не рекомендательным).

Как подключить 2 котла в систему?

Нельзя просто взять и произвольно соединить 2 устройства, система либо не будет работать, либо будет работать некорректно. Необходимо использовать тщательно спроектированные, грамотно спроектированные с инженерной точки зрения.

Существует две основные схемы соединения, это:

• Согласованная , когда все элементы соединены друг с другом без дополнительных узлов. В этом случае один прибор будет нагревать теплоноситель, а второй – нагревать его;
• Параллельный , в котором устройства, включенные в схему, имеют 2 узла подключения и котлы работают независимо друг от друга.

Последовательная система больше подходит для маломощных котельных установок и применяется редко.

Последовательное подключение считается нецелесообразным хотя бы потому, что невозможно снять один котел, не затрагивая второй. Фактически проблема решается установкой байпасов и запорной арматуры, но все же параллельное подключение выгодно.

Между тем, параллельное включение в единую систему газового и электрического котлов имеет массу преимуществ. Поэтому чаще всего используется именно она, несмотря на то, что такая компоновка требует больше материалов и считается более дорогой.

В таком устройстве можно в любой момент отключить одно из устройств и даже снять его для замены или ремонта, второе продолжит нормально работать.

Параллельные функции

Рассмотрим подробнее, как выглядит типовая схема параллельного подключения газового и электрического котлов:

• К каждому блоку подключены контуры подачи охлаждающей жидкости. Они соединяются в общую линию.
• В этом случае обязательно наличие групп безопасности и запорной арматуры.
• Другая линия подсоединяется к петлям обратки, также снабженной запорной арматурой.
• Циркуляционный насос устанавливается на обратке (или на подаче), перед агрегатом для согласования контуров трубопроводов.
• Сети обоих тепловых пунктов подключены к коллекторам.
• Расширительный бачок установлен на одном из распределительных коллекторов. К его патрубку также подключен контур подпитки, оборудованный обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ответвления на теплый пол, на каждом установлены радиаторы, бойлер, циркуляционные насосы и краны для слива теплоносителя из системы.

Это не принципиальная схема, а только ее основные характеристики. В общих чертах дает представление, как лучше подключить дополнительный электрокотел к основному газовому котлу. Вариант сборки можно усложнить и улучшить, например, с системой автоматики и сервоприводом.

При параллельном подключении также можно установить гидравлическую стрелку и блок автоматики, но перед этим тщательно обдумайте это решение, их установка не всегда целесообразна

Использование теплоаккумулятора

Схема подключения газов и твердотопливный котел в одну систему выглядит так: газовый котел, тепловой аккумулятор и отопительные приборы объединены в общий замкнутый контур, а твердотопливный агрегат передает всю энергию на тепловой аккумулятор, от которого уже подается теплоноситель к закрытой системе.

Такая сеть может работать в нескольких режимах:

• от двух котлов одновременно;
• только от газа;
• только от твердого топлива через аккумулятор тепла;
• от твердого топлива, минуя тепловой аккумулятор, при выключенном газовом котле.

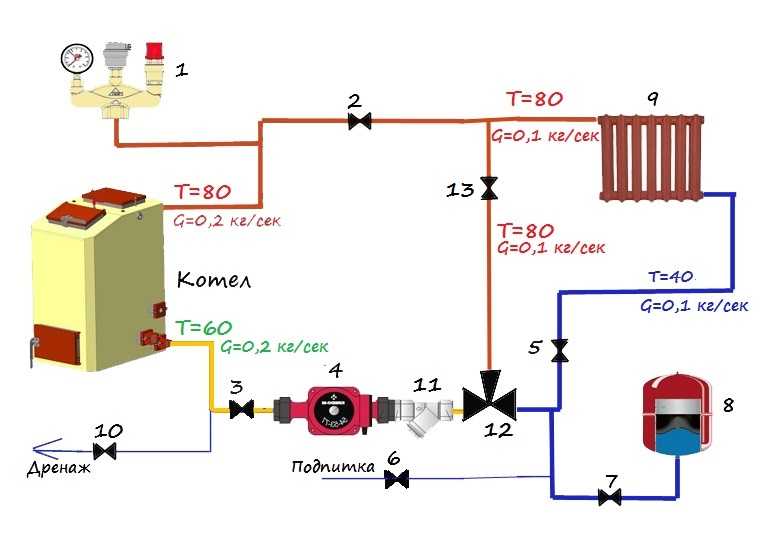

Как подключить два котла к одной системе отопления по этой схеме. На патрубках дровяного котла установлены запорные вентили. В самой высокой точке этого контура установлен открытый расширительный бак, соединенный с подающей трубой котла. Далее врезаются отводы в патрубки подачи/обратки теплоаккумулятора и соединяются патрубками с остальным контуром.

Чтобы котел можно было использовать без теплоаккумулятора, возле запорной арматуры последней врезаются две трубки и на них устанавливается запорная арматура. Трубы подачи и обратки соединяются байпасом: к перемычке подачи они присоединяются с помощью штуцера или сварки, к обратному — через трехходовой кран.

Между трехходовым краном и котлом в контур встроен циркуляционный насос с фильтром. В этом месте, вокруг помпы тоже рекомендуется сделать байпас: при отключении электричества теплоноситель сможет двигаться за счет естественной циркуляции.

Монтаж «газового» контура производится как по обычной схеме с тепловым аккумулятором. Расширительный бак с предохранительным клапаном обычно уже включен в конструкцию котла. К подающему трубопроводу через запорную арматуру подключается труба, которая ведет к отопительным приборам. Обратка также подключается к котлу через запорный вентиль. Насос установлен на обратном трубопроводе.

Перемычки подключаются от обеих труб к теплоаккумулятору: одна — перед циркуляционным насосом, вторая — перед отопительными приборами. В тех же местах подсоединяются трубы, которые были установлены в первом контуре (для движения теплоносителя от котла ТД без теплоаккумулятора). Все новые соединения оснащены клапанами для перекрытия потока.

Варианты ручного запуска/автоматического управления

Управление системой резервирования котлов или отключение отказавших может осуществляться вручную или в автоматическом режиме. Оставлять систему работающей с одним выключенным котлом нецелесообразно, так как вода будет продолжать циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, охлаждая теплоноситель и заставляя насос работать напрасно.

Если по каким-то причинам вы не хотите оснащать котлы сложными устройствами, вы запустите агрегат самостоятельно. То есть все стандартно: нужно включить прибор – повернуть все необходимые вентили и включить. При отсоединении действуйте в обратном порядке.

Если требуется, чтобы резервное оборудование запускалось в автоматическом режиме, система оснащается автоматикой, термостатами, датчиками температуры воздуха в помещении и на улице, датчиками температуры теплоносителя, сервоприводами.

На принципиальной схеме автоматического резервного пуска отопительного агрегата все запорные краны должны быть в открытом положении. По схеме счетчика система снабжена обратными клапанами во избежание паразитной циркуляции теплоносителя через не работающий в определенное время котел.

Однако, несмотря на удобство, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, что вызывает нагрузку на насосы, загрязнение и износ самих устройств.

Для автоматического включения котла отопления система оснащена термостатом, который посылает команды на блок управления в зависимости от температурного режима в доме. Время включения для ночного режима ожидания устанавливается на таймере. Циркуляционный насос отключается магнитным пускателем.

Автоматика для электрокотлов может быть встроенной, самодельной или приобретаться отдельно. Однако не стоит устанавливать его своими руками только по советам из интернета, не имея должных навыков. Пригласить мастера для установки и правильной настройки системы

При выборе управления, которое будет комплектоваться электрокотлом, установленным параллельно с газовым котлом, следует остановить свой выбор на автоматике, если:

• Резервный котел включается ночью, когда неудобно запускать вручную.
• В случае длительных отъездов из дома в отопительный сезон.
• Если газовый котел ненадежен.

В остальных случаях вполне можно использовать простейшую ручную схему.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в напряжении в электрической сети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает при открытой системе отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур системы отопления в баке универсального котла.

Статья по теме: Изогнутые потолки из гипсокартона своими руками: простор для творческой фантазии!

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

• газовые с жидким топливом;
• газ твердый топливный;
• твердое топливо с электричеством.

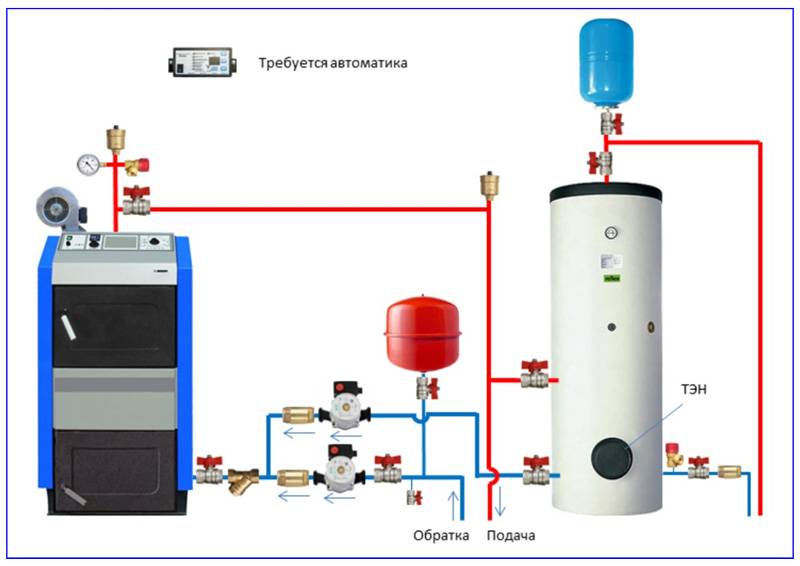

Твердотопливный котел и электричество

Одним из финансово обоснованных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать тепловые аккумуляторы в системах отопления. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для снижения затрат на отопление частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Гидрострелка в системе параллельного подключения

Гидрострелка — устройство, обеспечивающее гидравлическую развязку потоков, подаваемых на отдельные контуры системы отопления. Он играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющего его по потребителям в разветвленной системе.

Часто объем необходимого для них теплоносителя отличается, отличаются скорость движения нагретой воды и ее напор. А в рассматриваемой ситуации движение нагретой воды от каждого из котлов стимулирует еще и собственный циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Итак, задача гидрострелки – уравнять это давление. Благодаря тому, что внутри него практически нет гидравлического сопротивления, он свободно будет принимать и распределять потоки теплоносителя от обоих котлов.

Разберемся, действительно ли он нужен в параллельной системе для подключения 2-х котлов, тем более, что если гидроразделитель купить и установить с помощью мастера, а не своими руками, то итоговая сумма неприятно удивит .

Устройство представляет собой отрезок трубы с насадками, полый или с фильтрующими сетками для удаления пузырьков и отсеивания примесей. Его можно установить в любом положении, но чаще вертикально, оснастив сверху воздухоотводчиком и запорным краном для очистки снизу. Гидрострелка устанавливается между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как без этого устройства можно нивелировать конфликт 2-3 насосов. Соответственно, если у вас 2 котла используются исключительно как резервные и в системе не более 3-4 насосов, особой необходимости в этом нет.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощности, то лучше установить это устройство. Опять же, неизвестно, будете ли вы использовать второй котел постоянно или только в режиме ожидания, так что лучше перестраховаться.

Параллельное и последовательное включение котлов — отзывы

А вот пара отзывов пользователей о параллельном и последовательном включении теплогенераторов в систему отопления:

Антон Кривозванцев, Хабаровский край: У меня стоит, он основной и греет всю систему отопления. Руснитом доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, сам менял, там все дела на 30 минут с перекуром.

К нему подключен котел КЧМ-5, в который я его встроил. Паровоз получился благородный, хорошо греет и, самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

У меня эти 2 котла работают парами, один за другим. За водой, которую Руснит не нагрел, следуют КЧМ-5 и пеллетная горелка Пеллетрон-15. Система получилась такой, какой она должна быть.

Есть еще один отзыв, теперь о параллельном подключении 2-х котлов в котельной:

Евгений Скоморохов, Москва: Котел у меня основной, работает в основном на дровах. Мой резервный котел — это самый обычный ДОН, который включается в систему с первым параллельно. Он редко зажигается, и действительно, он достался мне по наследству вместе с домом, который я купил.

Но раз-два в год, в январе, старый ДОН приходится затапливать, когда вода в системе почти кипит, а в доме еще прохладно. Это все из-за плохого утепления, стены я еще не закончил утеплять, а чердачные перекрытия хорошо бы утеплить получше.

Когда изоляция будет закончена, думаю старый котел ДОН топить вообще не буду, а оставлю как резервный.

Если у вас есть замечания по данному материалу, напишите их в форме для комментариев ниже.

Еще по этой теме на нашем сайте:

1. Слова «одноконтурные напольные газовые котлы отопления» неискушенному человеку незнакомы и звучат до безобразия непонятно. Между тем интенсивное загородное строительство популяризирует…
2. Жидкотопливные котлы Buderus Logano G-125 выпускаются трех мощностей — 25, 32 и 40 киловатт. Их основные…
3. Принцип работы любого газового котла заключается в том, что в результате сгорания газового топлива образуется тепловая энергия, которая передается теплоносителю…
4. Водяные конвекторы напольного отопления равномерно и за короткое время прогревают помещение любой площади. С точки зрения эстетики интерьера такое…

Последовательное подключение котлов более экономически целесообразно

— в этом случае используются встроенный в газовый котел расширительный бак и группа безопасности. При этом меньше сложностей с подключением и требуется меньше комплектующих, материалов и арматуры, что в среднем
удешевляет
общие затраты на материалы
40 $ ~ 80 $
.

Данный вариант оправдан при подключении электродного котла (далее ЭК) в паре с твердотопливным котлом (далее ТТК) или газовым котлом (далее ГК) — котлы с малым рабочим объемом ( до 50 литров

) в в целях экономии материала на комплектующих. Котел можно подключать последовательно как до, так и после газового котла – все зависит от физической возможности врезки. Рекомендуется врезать котел так, чтобы циркуляционный насос располагался на «обратке» как одного, так и второго котла. То есть, если используется циркуляционный насос, который устанавливается в магистральный газопровод, то логичнее организовать врезку ЭК перед магистральным газопроводом (т.е. на магистральном газоснабжении).

Однако ключевым моментом при подключении котла к существующему является то, что должно быть реализовано общее подключение системы ГК и ЭК к группе безопасности и расширительному баку.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2-х котлов отопления, газового и электрического, это мудрое решение для увеличения мощности отопительного оборудования, а так же для резервного отопления здания. Параллельная установка агрегатов не так сложна, как может показаться сначала.

Главное правильно подобрать схему расстановки и правильно рассчитать полную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратиться к сантехнику. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

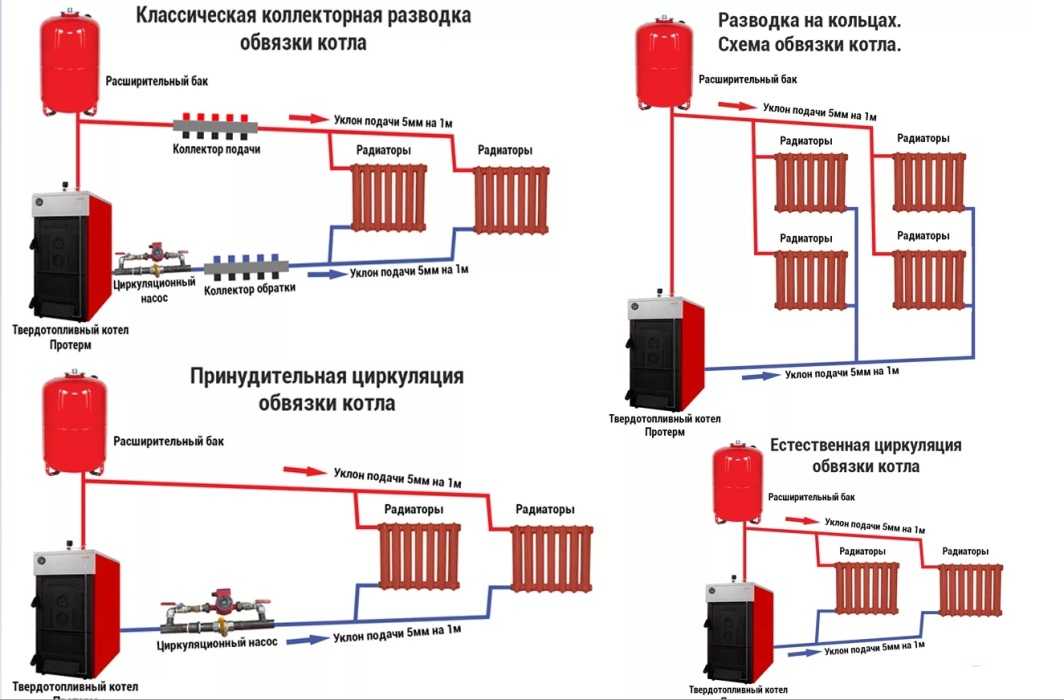

Рис. 1. Гравитационная система и методы компоновки

Рис. 2. Гравитационная система с возможностью принудительной циркуляции

Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе

Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой

Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано.
