Слой получится не очень долговечным. Именно технические характеристики и возможности программного управления определяют область использования.
Установка электромагнитного замка
Для этого вам необходимо правильно выставить переключатель-перемычку. Установка электромагнитного замка В зависимости от модели запирающего устройства существуют сдвиговые и удерживающие замки. Это делается через контроллер. Электромагнитные замки способны создавать усилие в кг.
Монтаж и подключение их несложные — тем более, что к изделиям приличных марок всегда прилагается инструкция.
Они позволят продлить срок службы механизма и уменьшат износ элементов устройства.
Питание большинства электромагнитных замков идет сетью 12 вольт.
Установка дополнительного оборудования На следующем этапе внутри помещения монтируются: контроллер;.
Главное что при подключении к кодовой панели всегда нужно устанавливать шунтирующий диод.

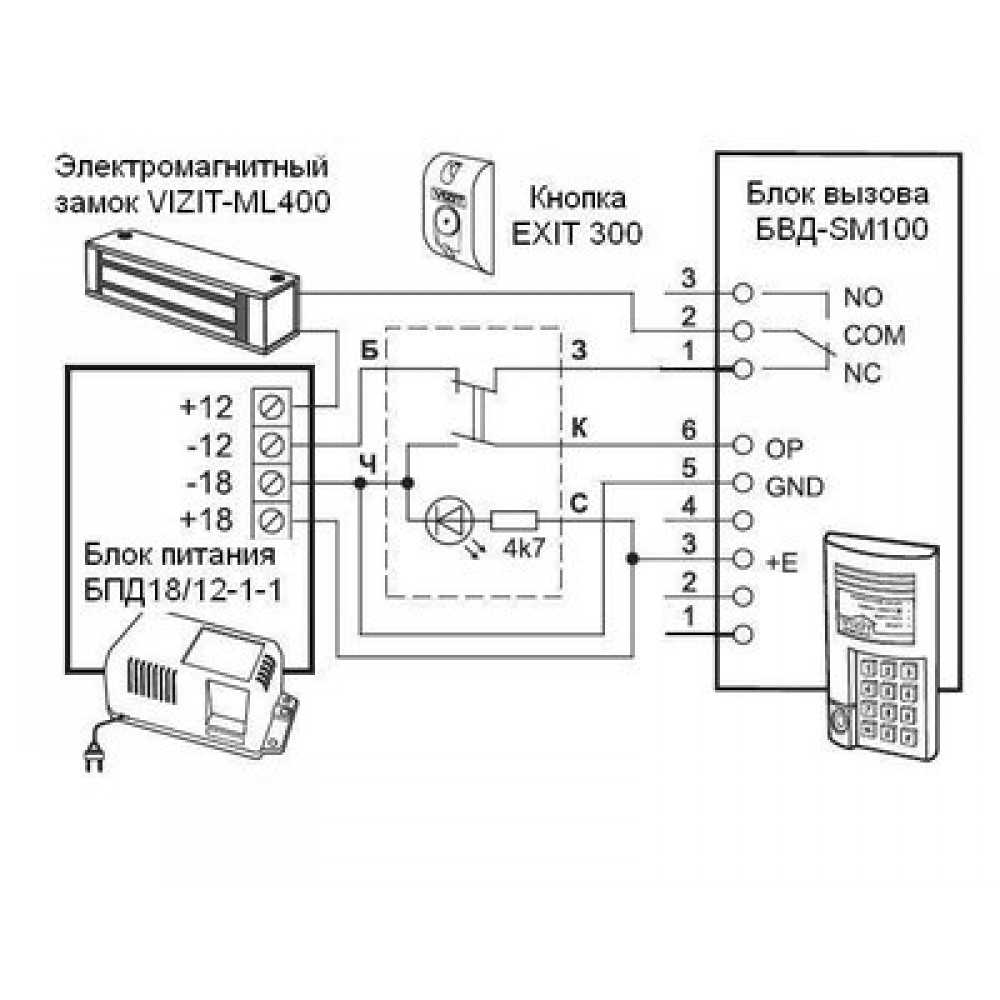

Схема подключения электромагнитного замка
Вот это и есть внутреннее устройство электромагнитного замка. Вышлют до отделения почты РФ.
Кстати, при постоянном токе выделения тепла из сердечника не происходит, из-за отсутствия перемагничивания после выключения и вихревых токов. Понятно, сложно рассчитать, зато удобно использовать подстроечные шайбы.
Если ваш электромагнитный замок перегревается, тогда необходимо установить лаковую изоляцию.
Перед тем как выполнить подключение электромагнитного замка, вам необходимо определиться какой тип работы он имеет. В некоторых китайских алюминиевых замках уже иногда установлены фильтры от скачков напряжения. Внешнее декоративное покрытие выбирается в соответствии с будущими условиями эксплуатации.
Комплект оборудования для установки запирающего механизма Дополнительно устройство электромагнитного замка можно оснастить: доводчиком, который будет плавно закрывать дверь. Причем панель управления имеется в виду от домофона, то есть это интегрированный вариант, куда прикладывается магнитный ключ.
Схема подключения электромагнитного замка
Если дверь стеклянная, то ставить запор нужно внутрь, а не снаружи. В этом случае электромагнитный механизм имеет обозначение на схеме согласно подключению с домофоном и контроллером. Схема подключения matrix-IIK к электромагнитному замку Схема подключения электромагнитного замка к считывателю совмещенному с контроллером.
При выборе обратите внимание на силу удержания. Он будет убирать скачки напряжения возникающие в замке особенно при снятии с него напряжения. Это замыкающий или размыкающий запор?
Устройство электромагнитного замка
Видно: кривая быстро растет до 10 вольт, потом плавно загибается, становится параллельной оси абсцисс горизонталь.
Увеличивающееся расстояние меж стальной пластиной и замком снижает силу притяжения. Давайте рассмотрим, как самостоятельно подключить домофон и что для этого вам потребуется.
Теперь выходных клемм, к которым будет производиться подключение, пять: две для питания и три для переключения. Корпус покрыт эмалью, а стоимость такого запора относится к среднему ценовому сегменту. От стандартных дверных запорных устройств он отличается своей долговечностью, компактностью, установкой и простотой эксплуатации.
Расположить его так, чтобы электромагнитный замок был скрыт. Первый является датчиком магнитного поля и определяет его наличие, а второй выглядит как соединение магнита и геркона.
Когда решение пускать или нет принимает охранник, и закрывается не единственная дверь в помещение. Такую схему обычно используют на проходных. После отключения электричества у вас образуется колебательный контур, который сгенерирует переменный ток.
Установка электромагнитного замка своими руками это достаточно простой процесс.
Когда подача тока прекращается, поле исчезает, соответственно, ничто больше створку не удерживает.
Если ключа нет в памяти, то два коротких сигнала. Разновидности электромагнитных замков Выше были рассмотрены простые магнитные запоры и те, которые подключаются к контроллеру питания. Основных вариантов монтажа несколько: на косяк изнутри, сердцевиной к двери; контактной площадкой по горизонтали; контактной площадкой внутрь; на уголке. Блок ответа, у всех абонентов свой, выполнялся по этой же схеме.
Подключение электромагнитного замка: инструкция с фото
Содержание
- 1 Что такое электромагнитный замок?
- 2 Подключение электромагнитного замка
Наш сайт “Все-электричество” предлагает вашему вниманию инструкцию по установке электромагнитного замка. Теперь вы можете легко забыть о простых замках. Электромагнитные замки способны создавать усилие в 350 кг.
Вам необходимо просто выполнить подключение электромагнитного замка.
Электромагнитный замок на сегодняшний день способен на многое. Для его работы вам потребуется небольшой уровень растраты электроэнергии. Его усилия смогут обеспечить надежную защиту от воров. В этой статье вы найдете информацию о том, как установить электромагнитный замок своими руками.
Что такое электромагнитный замок?
Многие не знают, как работает электромагнитный замок? Если разобраться в его конструкции, тогда можно понять, что принцип работы электромагнитного замка прост. Внутри находится катушка, которая намотана на сердечник. Утроба электромагнитного замка залита компаундом. Вот это и есть внутреннее устройство электромагнитного замка. Как видите, в его конструкции нет ничего сложного.
Сила удерживания пластины будет зависеть от следующих факторов:
- Площади контакта сердечника и пластины.
- Количества витков проволоки.
- Тока.
Сила притягивания в электромагнитном замке будет зависеть от напряжения.
Именно поэтому чем больше будет напряжение, тем больше будет и сила притягивания замка. Также вам необходимо помнить о том, что не следует перегружать замок высоким напряжением. В результате этого его катушка будет перегреваться. Именно поэтому если вы установили это устройство, вам необходимо будет подобрать к нему трансформатор тока.
Некоторые электромагнитные замки подлежат ремонту. Внутри они не имеют наполнителя, и поэтому вы легко сможете снять катушку. Благодаря подаче постоянного тока нагрев катушки не происходит. Если ваш замок выделяет тепло, тогда это может быть обусловлено следующими факторами:
- Перемагничивание стали.
- Вихревые токи.
Оба явления вы легко сможете устранить с помощью специальных мер. Если ваш электромагнитный замок перегревается, тогда необходимо установить лаковую изоляцию. После отключения электричества у вас образуется колебательный контур, который сгенерирует переменный ток. Направление поля при этом будет очень быстро меняться.
В результате этого напряжение упадет и дверь откроется.
Цена этого прибора невысока. Она будет зависеть от модели, которую вы планируете брать. Чтобы электромагнитный замок служил долго вам необходимо выбирать устройство, которое имеет электронные ключи в виде транзисторов. Если вам интересно, тогда прочтите про уличные розетки для дома.
Подключение электромагнитного замка
Установка электромагнитного замка своими руками это достаточно простой процесс. Выполнить установку может практически каждый. Перед тем как выполнить подключение электромагнитного замка, вам необходимо определиться какой тип работы он имеет. Существуют замки, которые работают на замыкание или на размыкание. Для этого вам необходимо правильно выставить переключатель-перемычку. При этом количество выходных клемм может увеличиться до пяти:
- Два контакта будут использоваться для подведения питания к устройству.
- Три контакта могут служить в виде переключателя. Общий контакт будет работать всегда.
Другие будут зависеть от того в каком состоянии находиться кнопка.
Другие будут зависеть от того в каком состоянии находиться кнопка.Согласно этим факторам вам необходимо подобрать контроллер. Перед тем как выполнить подключение электромагнитного замка вам необходимо выяснить:
- Имеется ли ограничительный тиристор.
- Встроена ли внутрь емкость для блокировки намагничивания.
- На что реагирует замок, и какой вид управления имеется.
Во время подключения вам необходимо соединить устройство с домофоном. Контроллер обязательно должен иметь вход отпирания замка с помощью одной кнопки. Обычно клемма открытия замка находиться в темном помещении и поэтому она обязательно должна иметь подсветку. На устройство необходимо наносить защитное покрытие. Оно сможет обеспечить:
- Лак является более дешевым вариантом. Этот слой будет выглядеть толстым и недолговечным. Сила притяжения в результате этого может упасть.
- Цинк является компромиссным вариантом. Слой получится не очень долговечным. Сила притяжения может упасть из-за зазора, который может образоваться.
- Наиболее качественным покрытием считается никель. Он красивый и не имеет ржавчины.
Если сталь на вашей двери покрылась ржавчиной, тогда вам следует принять меры по ее очистке. Вам необходимо взять мелкую наждачную бумагу и провести чистку двери.
Установка электромагнитного замка также может выполняться на косяке. Для лучшего притягивания под каждый винт вам может потребоваться две гайки. Перед тем как подключить электромагнитный замок вам необходимо подобрать один из способов монтажа:
- Замок можно установить на верхний косяк с внутренней части. Контактную площадку необходимо смонтировать напротив. Дополнительных креплений вам не потребуется.
- Если ваша дверь стеклянная, тогда монтировать замок можно на контактной площадке внутрь.
- При слишком узком косяке, если не удается поставить электромагнитный замок за дверью, тогда можно расширить косяк с помощью уголка.
- Иногда нужно чтобы дверь открывалась на ту же сторону где стоит замок. В этом случае контактную площадку можно расположить горизонтально. Выполнить этот процесс можно с помощью уголка.
- Последний метод можно дополнить ПВХ профилем по всему периметру.
В этом случае контактную площадку можно расположить горизонтально. Выполнить этот процесс можно с помощью уголка.При необходимости вы сможете комбинировать несколько методов. Как видите, подключение электромагнитного замка своими руками не занимает много времени. Надеемся, мы смогли ответить на ваш вопрос как самому установить электромагнитный замок.
Рекомендуем прочесть: установка телевизора на стене.
Установка системы контроля доступа
| Электромонтаж и работа
— Реклама —
В этой статье описывается базовая установка системы контроля доступа к дверям на основе RFID и пароля. Системы контроля доступа позволяют входить или выходить из помещений только уполномоченным лицам.
Система контроля доступа может включать замки, турникеты, биометрические считыватели, считыватели распознавания лиц, считыватели RFID, шлагбаумы и т.
д.
Необходимые детали
Материалы, необходимые для этой системы контроля доступа, включают:0003
- Магнитный замок с монтажной скобой (замок отказобезопасного типа)
- Адаптер питания постоянного тока или импульсный источник питания (SMPS) (12 В, 3 А)
- Считыватель контроля доступа
- Кнопка выхода
- Соединительные провода (Cat 6 или медные провода по мере необходимости)
Схема подключения системы контроля доступа
— Реклама —
Блок-схема системы контроля доступа показана на рис. блок питания, устройство контроля доступа, кнопка выхода, RFID-метки, кабели.
Рис. 1 Схема подключения системы контроля доступа
Включает в себя 3- и 6-контактные разъемы, а также 3- и 6-жильные кабели для подключения устройства контроля доступа. Полная схема подключения для проекта показана на рис. 2.
Рис. 2: Схема подключения системы контроля доступа
Соединения цепи реле
Давайте рассмотрим концепцию реле перед фактической установкой.
Реле (см. рис. 3) имеет три контакта: NO, NC и COM, которые обычно называют нормально разомкнутыми, нормально замкнутыми и общим выводом соответственно.
COM обычно остается подключенным к клемме NC. Когда реле активировано, клемма COM соединяется с клеммой NO, отделяясь от клеммы NC.
Большинство считывателей, кнопок и замков для контроля доступа имеют встроенную релейную цепь для необходимых подключений.
Рис. 3: Соединения реле
Устройство контроля доступа
Устройство контроля доступа и магнитный замок являются основными компонентами, необходимыми для установки. Автономное устройство контроля доступа (номер модели SA32-E), используемое в этом проекте, показано на рис. 4.
Это бесконтактный считыватель смарт-карт RFID и устройство проверки пароля. Он поддерживает три режима проверки (только RFID-карта, только PIN-код и карта и PIN-код) для обеспечения максимальной безопасности и гибкости.
С одним релейным выходом (дополнительно) и кнопочным (низким) выходом, одним портом дверной кнопки и одним портом дверного звонка, устройство простое, но эффективное для использования в жилых домах, офисах и других общественных помещениях.
Рис. 4: Устройство контроля доступа на основе RFID
Когда магнитный замок напрямую подключен к источнику питания +12 В и заземлению (GND) через клеммы, замок работает нормально (то есть дверь остается запертой).
Обратите внимание, что существует два основных типа магнитных замков: отказоустойчивые и отказоустойчивые.
Запирающее устройство с защитой от сбоев блокируется при отключении питания.
Запорные устройства повышенной безопасности блокируются при включении питания и разблокируются при отключении питания. В этом проекте используется отказоустойчивое запирающее устройство.
Запорное устройство должно быть сконфигурировано таким образом, чтобы, если человек использует RFID-метку (или биометрию) для открытия двери, замок должен открыться, а затем автоматически закрыться через несколько секунд, чтобы избежать запирания. Для этого нам понадобится схема реле.
Большинство биометрических устройств или считывателей контроля доступа предварительно оснащены релейной схемой на борту.
Схема спроектирована таким образом, что шина GND от источника питания/адаптера подключается через клеммы NC и COM считывателя и кнопку выхода.
Постоянный ток +12 В от адаптера или SMPS подключается непосредственно к электромагнитному замку, как показано на блок-схеме (см. рис. 1).
Большинство магнитных замков и считывателей контроля доступа предварительно оснащены таймерами задержки времени запирания и отпирания. Как правило, на печатной плате находятся предустановки, которые можно настроить для блокировки или разблокировки временных задержек.
Система контроля доступа к двери работает
Когда предварительно зарегистрированный пользователь или авторизованное лицо пытается открыть дверь с помощью RFID-метки (карты), пароля или биометрических данных, активируется релейная цепь и терминал COM отключается от Терминал NC на некоторое время. То есть клемма COM подключается к клемме NO.
Таким образом, питание 12 В постоянного тока отключается от магнитного замка на несколько секунд (в зависимости от установленной временной задержки).
Таким образом, магнитный замок разблокируется при отключении питания. Это действие позволяет открыть дверь.
Опять же, когда пользователь нажимает кнопку выхода, реле активируется и принудительно подключает COM к клемме NO. От магнитного замка отключается питание и он разблокируется, а дверь снова открывается.
Как правило, устройство контроля доступа должно быть установлено возле двери снаружи помещения, а кнопка выхода должна быть установлена возле двери, но внутри помещения. Электромагнитный замок, устанавливаемый на стеклянную дверь, показан на рис. 5.
Рис. 5: Установка электромагнитного замка на стеклянную дверь
Некоторые кнопки выхода будут иметь встроенную схему реле, которая должна иметь внешний источник питания. В этом случае предпочтительнее использовать источник питания 12 В, 3 А.
Контроль доступа к RFID-карте
Здесь приведены некоторые сведения о RFID-карте/метке. Каждая карта/метка RFID имеет уникальный номер.
Когда метка проходит через считыватель RFID, система контроля доступа предлагает вам ввести пароль. Пароль по умолчанию: 123456.
Чтобы изменить пароль, нажмите #123456#09.87654#987654# на клавиатуре контроля доступа. Если вы услышите длинный звуковой сигнал, это означает, что пароль успешно зарегистрирован. Чтобы добавить новую карту RFID, нажмите #987654#1 на клавиатуре ввода. Проведите биркой/картой рядом со считывателем, а затем нажмите клавишу #.
Скачать Исходный код
Теперь, когда мы обсудили основы установки системы контроля доступа, давайте попробуем проекты на основе RFID.
EFY Note
Дополнительные сведения о конфигурации и настройках см. в руководстве по RFID для данного продукта на сайте source.efymag.com.
С. Аравинд из B.Tech и в настоящее время работает инженером по системам сверхнизкого напряжения в Омане
Как подключить электромагнитный замок — комплекты беспроводных приемников
william_thomas
#1
Я пытаюсь использовать контроллер и пульт дистанционного управления, чтобы открыть нормально закрытый электромагнитный замок.
Как настроить микропереключатели и проводку, чтобы все заработало?
Спасибо,
Уильям
Уильям
#2
Не могли бы вы прислать ссылку на инструкцию к вашему замку?
Уильям_Томас
#3
Пожалуйста, ознакомьтесь с прикрепленными файлами jpeg.
Применение будет электромагнитный замок всегда будет на запирание двери. Когда пользователь нажимает кнопку A, дверь снимает блокировку на 20 секунд, прежде чем электрический магнитный замок снова активируется, чтобы запереть дверь.
У пользователя будет 20 секунд, чтобы открыть дверь, и он сможет заблокировать ее после того, как войдет в дверь.
Уильям
#4
Кажется, что ваш датчик положения двери Locknetics 7764 — это просто датчик, который может выдавать сигнал для управления либо светодиодом, либо другими реле.
Для работы вашего приложения вам может понадобиться что-то вроде этого http://www.seco-larm.com/E-941SA-1K2PQ?filter_name=E-941SA ?
Уильям_Томас
#5
Хорошо, Уильям. Если бы я получил замок, который вы рекомендуете, как бы я его подключил?
Спасибо,
Уильям
william_thomas
#6
Уильям, у меня есть еще один электромагнитный замок с двумя проводами, белым и красным. Я могу подключить их к батарее 12 В постоянного тока и разомкнуть цепь, и она разблокируется. Как бы я подключил его к вашему контроллеру?
Спасибо,
Уильям
william_thomas
#7
eBay
Seco-Larm E-941SA-80Q Миниатюрный однодверный мини-маглок – 80 фунтов, удерживающий…
Найдите множество отличных новых и подержанных вариантов и получите лучшие предложения на миниатюрный однодверный мини-маглок Seco-Larm E-941SA-80Q — удерживающая сила 80 фунтов по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров!
Уильям
#8
См. ниже, используйте источник питания 12 В постоянного тока.
[Альбом] Схема подключения магнитного замка 202u
Уильям_Томас
#9
Уильям,
Это очень помогает. Последний вопрос: я прочитал ваше руководство. Какую секцию микропереключателей и программную кнопку я бы использовал, чтобы заставить контроллер работать с изображением, которое вы мне предоставили?
Спасибо,
Уильям Томас
Уильям
#10
Запрограммируйте пульт дистанционного управления на реле 1,
и, пожалуйста, посмотрите видео ниже для DIP-переключателей, программирования и т.
