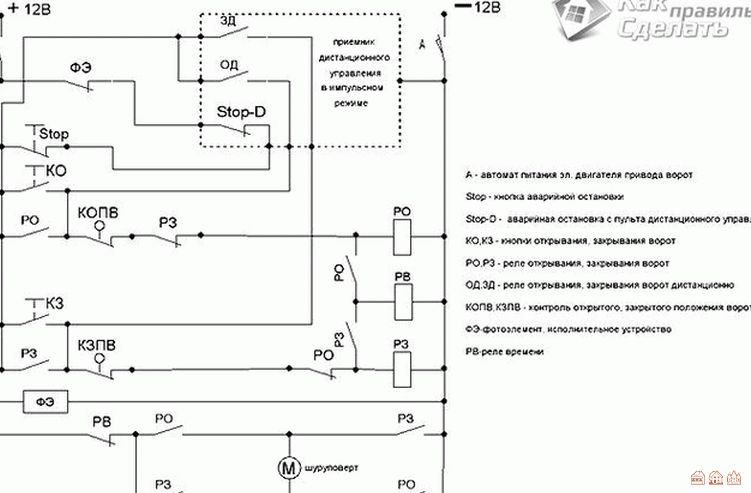

Электрическая схема распашных ворот: особенности подключения

Поставить распашные ворота самостоятельно вполне реально, ведь подобной конструкции устройства и принцип работы разработали и внедрили в быт более 1 тыс. лет назад. На сегодняшний день они не утратили своей популярности, и их автоматизированные и усовершенствованные модели возводят в частных владениях, загородных территориях, на предприятиях, везде. При этом, для комфортной каждодневной эксплуатации, важна не только правильная установка, но и электрическая схема распашных ворот. Распашные конструкции отличаются:

• Универсальностью.
• Доступной ценой и возможностью самостоятельного изготовления и монтажа.
• Соответственно — простотой конструкции.
• Длительным сроком эксплуатации при условии соблюдения заводских размеров, технологичных моментов и рекомендаций.

Наиболее востребованы автоматические распашные ворота, позволяющие существенно повысить комфорт за счет автоматизации процесса открытия, остановки в необходимом положении и закрытия их створок.

Общий план системы автоматизации

Бесспорно, плюсом собственноручного выполнения работ от А до Я — возможность сделать устройство удобное конкретно для себя, и подобрать материалы декора, цены и качества. Так, облицовку можно сделать абсолютно любой: металлической, деревянной, из профнастила и прочее. Приступая к работе, изучите примеры чертежей распашных ворот, их отличительные особенности в зависимости от материала и габаритов. Начертите схему или возьмите уже готовый вариант, внося свои изменения и поправки.

Технология автоматизации устройства

Подготовка к работе

Если Вы решили делать классические распашные ворота автоматической модели, которые подразумевают наличие электрического привода, необходимо правильно сделать выбор с учетом ряда факторов:

• Общего веса конструкции.
• Линейного размера створок автоматических ворот.
• Расстояние от петли до несущей опоры.

Некоторые умудряются сделать привод для распашных ворот собственноручно на основе механизма, монтируемого в современных спутниковых тарелках. Он работает как червячный передатчик, и имеет сходство с функционированием обычного привода заводского комплекта автоматики распашных ворот. Весомым преимуществом является низкое рабочее напряжение, в пределах 36В в противовес стандартным 220В, подающееся через понижающий трансформатор.

Привод спутниковой тарелки

Самодельный привод также лучше в плане безопасности. Для ускорения движения створок напряжение можно увеличить до 38-40 В. Рекомендовано покупать приводы с максимально длинным штоком, дополнительно приобретая пульт ДУ (желательно двух командный), брелоки, трансформатор и реле.

Кроме того, имеющееся токовое реле позволит защитить автоматику от сбоев: когда на пути хода створки возникнет преграда, направления движения изменится автоматически, и не даст погнуть обшивку ворот.

Внимание! Для конструкции небольших габаритов и веса достаточно использовать в качестве опорных столбов металлические стойки сечением 30х60 мм, завесы и петли желательно надежно приварить.

Монтаж автоматики двустворчатой конструкции

Изначально следует отладить работу грамотно установленных распашных ворот своими руками. Это убережет Вас от возможных неприятностей и проблем в период эксплуатации. Оптимальное расположение приводов линейного типа – по середине высоты.

Главное — придерживаться рекомендуемых заводских расстояний, имеющихся в приложенной инструкции установки и монтажа. Помните, что даже небольшое отклонение в несколько сантиметров приведет к перебоям закрытия или открытия, нарушит правильный нужный угол, или будет использоваться не полностью рабочий ход штока привода, вызывая повышенные механические нагрузки на электропривод и быстрый износ системы.

Сначала приварите монтажные пластины на столбы. При выставлении столбов и кирпичной кладке в нужных местах выводят закладные, это значительно облегчает задачу.

Приваренная монтажная пластина

Далее при помощи черного пластикового ключа разблокируйте приводы и переведите в ручной режим. Смажьте смазкой латунные втулки и установите кронштейны.

Разблокировка

После полной установки приводов на столбах и кронштейнах, нужно проверить плавность и параллельность хода проемного устройства. Подключите приводы распашных ворот согласно схемы подключения, и оденьте пластиковую крышку на двигатель. При помощи плоской отвертки прикрутите кожух-защиту штока.

Вариант крепления

Подключение

Выставьте переключатель 1 в значение «OFF», а переключатель 2 в значение «ON». Подключив питание к L1 и L2, установите перемычки между контактами 1-2 и 2-С1.

Примечание. Следуйте имеющейся инструкции, так как конкретные модели могут иметь свои особенности монтажа, подключения и ввода в эсплуатацию.

Подключение к блоку управления

Приступаем к записи брелока в приемник: нажмите и не отпускайте клавишу программирование пульта на плате управления, далее удержите пару секунд кнопку на брелоке. Светодиод должен загореться ровным светом как свидетельство успешной записи ДУ пульта в приемнике.

Самодельные автоматические конструкции

Источник: http://rusograda.ru/vorota/elektricheskaya-sxema-raspashnyx-vorot

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу. В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Раздвижные ворота для дачи своими руками

Пошаговая инструкция по установке раздвижных ворот.

Инструкция по установке автоматических ворот своими руками

Инструкция по установке автоматических ворот: пошаговые советы, фото, видео.

Как самому установить распашные ворота: пошаговая инструкция, тонкости дела

Как правильно установить распашные ворота на деревянной и металлической раме.

Установка роллетных ворот: виды монтажа, комплектация, процесс

Как устанавливают роллетные ворота своими руками.

Монтаж секционных ворот Doorhan: основные моменты

Секционные ворота Doorhan рассчитаны на длительный срок эксплуатации, эстетичны, безопасны и герметичны. Схема и метод монтажа конструкции зависит от типа подъема.

особенности выбора и монтажа, элементы

Автоматические ворота удобны за счет открытия по касанию к кнопке пульта с определенного расстояния. Конструкция устанавливается на въезде в гараж, во двор жилого дома или загородного участка. При наличии навыков самостоятельно можно изготовить полотно, опоры и электропривод для ворот.

Содержание

1. Особенности распашных ворот с электроприводом
2. Разновидности электроприводов для ворот
3. Основные узлы ворот с автоматикой
4. Материалы, инструменты для установки
5. Как выбрать и установить электропривод
6. Самостоятельная сборка автоматики
7. Характеристики допустимых узлов
8. Тип управления
9. Основа для механической части привода
10. Принцип работы устройства
11. Вариант сборки со звездочкой от велосипеда
12. Самодельный актуатор для автоматических ворот
13. Нюансы изготовления
14. Обустройство автоматических распашных ворот своими руками
15. Составление проекта
16. Изготовление полотна
17. Сварка усиливающего каркаса
18. Необходимость рамы
19. Строительство опор
20. Монтаж ворот
21. Установка привода

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

• возможность обустройства даже при ограниченном бюджете;
• популярность – все узлы автоматики есть в продаже;
• беспрепятственность проезда транспортных средств при наличии места;
• выполнение створок из любых материалов;
• легкость самостоятельного монтажа полотна.

Минусы автоматических ворот связаны с длительными работами по вкапыванию и бетонированию столбов, необходимости большого пространства для распахивания створок. Для нормальной эксплуатации электропривода требуется два движка, что связано со значительными финансовыми затратами.

Разновидности электроприводов для ворот

Линейный электропривод для распашных ворот

Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

• Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
• Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
• Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.

Перед монтажом привода выполняется регулировка створок.

Основные узлы ворот с автоматикой

Основные элементы ворот с автоматикой

Ворота, оснащенные автоматическим механизмом, быстро открываются, исключая лишние действия пользователя. Конструкция включает:

• жесткий металлический каркас;
• электропривод;
• опорные столбы, или стойки;
• задвижка из металла;
• декоративные обшивки;
• большие петли.

Для дополнительного усиления каркаса и повышения его ветростойкости внутри устанавливаются ребра жесткости.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

• профтрубы с сечением 60х30 мм и 40х30 мм;
• швеллер или профильная труба с сечением от 10х10 см;
• декоративная обшивка – профнастил, дерево, сэндвич-панели;
• кирпич для стоек;
• арматура 14 мм в диаметре;
• электроды для сварки частей сооружения;
• щебень, цемент и песок для приготовления раствора;
• грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
• изоляционные ПВХ-трубки;
• электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Как выбрать и установить электропривод

Привод для автоматических распашных ворот

Стандартное распашное изделие становится автоматическим на последнем этапе монтажа. Чтобы сделать правильный выбор привода, нужно учесть:

• Расстояние от внутреннего края опоры до петли. Если оно до 15 см, на ворота подойдет линейный электропривод без рукояток. При расстоянии, больше, чем 15 см, целесообразен рычажный механизм.
• Автоматика должна быть отрегулирована. Проверяется плавность движения обеих створок. Если при открытии прикладывается усилие, его устраняют.
• Полотно не должно иметь перекосов. В противном случае автоматика прослужит до 12 месяцев.

Перед вводом ворот в эксплуатацию необходима смазка всех открытых частей.

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

• Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
• Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
• Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

По завершении монтажа автоматический механизм помещается в защитный кожух.

Характеристики допустимых узлов

ACSTM 114R — беспроводной двухканальный комплект дистанционного управления

При установке автоматики, подходящей на откатные ворота и выполнении всех работ своими руками требуется учитывать технологические аспекты изделия.

Тип управления

Стандартное устройство для управления можно заменить на ACSTM 114R. Двухканальный модуль беспроводного типа открывает и закрывает створки по принципу «прыжков кода». В качестве механизма управления может применяться сигнализационный пульт машины. Он предотвратит перегрузку конструкции и устранит риски попадания посторонних объектов между створками.

Основа для механической части привода

Изготовление электропривода для раздвижных створок ворот собственноручно осуществляется на основе редуктора/мотора постоянного тока с питанием от 12-24 В. Подобная схема бесперебойно функционирует при плохой погоде и при засорениях. В качестве электродвигателя подойдут:

• стеклоочиститель машины ВАЗ-2110 с высоким крутящим моментом на выходе;
• стеклоочиститель МАЗ – элемент от грузовика рассчитан на 24 В и работает при высокой мощности;
• редуктор для створок от лифтовой двери;
• двигатель от вентилятора охлаждения радиатора ВАЗа – функционирует посредством червячного редуктора i-80.

Для исполнительного механизма понадобится пара шпилей 1 м в длину и 16-20 мм в диаметре.

Используйте недорогие моторы без разборки – червячный редуктор уже находится в специальном кожухе.

Принцип работы устройства

Принцип устройства автоматических ворот

Электрический воротный привод работает посредством подачи импульса с шестеренки вала моторедуктора на ведомые шестеренки концов шпилек. Для этого задействуется крутящий момент и гипоидная передача.

На момент вращения в обратную сторону шестеренки на шпильке неподвижны. Двигается только гайка, соединенная с одним концом тяги. Второй конец соединяется с полотном сдвижной конструкции. Винт, вращаясь, перемещает гайку по ползунковой направляющей. Этот элемент толкает тягу на воротах.

Вторая часть привода зеркально отражает функционал первой. Винты вращаются друг навстречу другу, а гайки разъезжаются в зависимости от направления вращения. Для движения створок за гайками используются штанги.

Заводские латунные гайки отличаются неистираемой резьбой. Для прочности поверх элемента надевается кожух из стали, тяга крепится на шарнирах. Радиально-упорные подшипники обеспечивают оптимальное распределение нагрузки. Установка системы производится над швеллером поверх ворот, который соединен с опорными стойками.

Вариант сборки со звездочкой от велосипеда

Привод откатных ворот со звездочкой от велосипеда

Ведомую шестерню активирует редукторный мотор. Шестеренка протягивает цепь вдоль профильной направляющей трубы. По ней движутся каретки с тяговыми шарнирами.

Использование двух велосипедных звездочек со ступицей, а также велосипедной цепи или тросика из стали облегчает процесс регулировки. По себестоимости данная система дешевле, но доработка требует применения сверлильного или токарного оборудования. Подобные станки есть не у каждого домашнего мастера.

Работайте с готовыми узлами.

Самодельный актуатор для автоматических ворот

Актуатор является прибором с готовой системой из двигателя постоянного тока, редуктором, штоком с трапециевидной резьбой, гайкой ШВП. Шток при движении не вращается вокруг оси, имеет длину хода от 50 мм до 50 см. Двигатель выдает напряжение 12 или 24 В.

Готовый блок в сборке рассчитан на работу от сети 110, 220 и 230 В, выдерживает нагрузки от 200 до 10 тыс. Ньютон, совместим с концевыми выключателями.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики

Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

• комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
• перед проемом не должно быть преград – они станут причиной заклинивания;
• для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
• оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
• тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Для нормальной работы сооружения в зимнее время лучше делать электропривод с запасом по мощности.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Автоматические ворота управляются дистанционно, что повышает комфорт проживания на участке. При наличии знаний и умений работать с электроприборами привод для створок можно не покупать, а изготовить самостоятельно.

/

Ошибка 404

Ошибка 404

Получить предложение сегодня >

Форма регистрации торгового клиента

Центр автоматизации ворот

Обучение монтажников электрических ворот

Электрические ворота

Ворота

Комплекты бесщеточных электрических ворот

Полные комплекты комплектов электрических ворот

Комплекты электрических ворот Roger Technology

Комплекты наземных электрических ворот

Комплекты подземных электрических ворот

Комплекты электрических раздвижных ворот

Двойные электрические раздвижные ворота

Комплекты с 5 стержнями и одинарными электрическими воротами

Электрические двустворчатые ворота

Электрические открыватели ворот на солнечной энергии

Высокоскоростная электрическая автоматика для ворот

Комплекты ворот, открывающихся наружу

Барьеры

Входные барьеры — автоматические

Болларды

Композитные доски для ворот

Оборудование для электрических ворот

Оборудование для распашных ворот

Оборудование для раздвижных ворот

Оборудование для прокатки

Комплекты консольных раздвижных ворот

Фурнитура для роллетных ворот – Консольные комплекты ворот

Электрические ворота Profix

Подземное оборудование

Электрический замок для ворот

Оборудование для ручных ворот

Монтажные стойки

Крупнейший продавец в Великобритании

Поиск по бренду

Безопасность электрических ворот

Комплекты высокоскоростных раздвижных ворот

Автоматика гидравлических ворот

Комплект гидравлических электрических ворот Цитата

Комплекты электрического привода ворот

Промышленные электрические ворота

Массовая покупка и экономия

Композитные плиты

Серия Essentials

Электрические ворота Видеогалерея

Входные устройства

Панели управления

GSM домофоны

Системы аудиопереговорной связи

Системы видеодомофонии

Системы Hikvision

Решения для IP-подключения

Беспроводные переговорные устройства

Домофоны 2 провода

Бесконтактные интеркомы

Системы распознавания номеров

Комбинированная фурнитура для ворот Ариальдо

Бесколлекторные барьеры

Комплекты автоматизации ворот BFT

Автоматика ворот DEA

Принадлежности для барьеров

Автоматика для ворот BFT

Автоматика CAME

Автоматика гидравлических ворот

Комплект гидравлических электрических ворот Цитата

Фотоэлементы для электрических ворот

Кромки безопасности

Оборудование для обеспечения безопасности

Комплекты автоматизации класса B

Зазор

Комплекты резервного аккумулятора

Источники питания

E Оборудование для ворот

Устройства для открывания транспортных средств

Системы входа

Пульты Zoolock

Запчасти для электрических ворот

Пульт дистанционного управления воротами

Пульты дистанционного управления воротами — по брендам

Ключи ручной разблокировки и механизмы блокировки

Пульт дистанционного управления GSM

Электрический открыватель гаражных ворот

Поиск по бренду

Запчасти для электрических ворот

Трос для электрических ворот

Оборудование для пешеходных ворот

Руководства по соответствию

Оборудование для испытания силы ударных ворот

Цепные барьеры

Запасные части

Спросить экспертов?

Направляющая для электрических ворот

Загрузить фото

Продажа

• Приложение «Электрические ворота»

• Заявление компании — обновления

• Специальные предложения приложений

• Дом

• Брошюры об электрических воротах

• Книжный шкаф

• Комплект электрических ворот Trade In

• Загрузить фото

• Политика защиты данных

• Политика в отношении файлов cookie

• Бесколлекторный Roger Technology

• Продажа электрических ворот

• Контактная информация

• О нас

• Положения и условия

• Помощь и установка

• Часто задаваемые вопросы об электрических воротах

• Обратная связь

• Торговый центр Роджер

• Ссылки и ресурсы

• Руководства по соответствию

• Заказ и доставка

• Удаленный искатель

• Пульты дистанционного управления электрическими воротами

• Дерево руководств

• Компании

• Форма предложения

Извините, запрошенная вами страница не найдена.
Пожалуйста, нажмите здесь, чтобы вернуться на главную страницу.

Co-Z Руководство по эксплуатации

Руководство по эксплуатации для устройств открывания ворот Co-Z

Нажмите на ссылку ниже, чтобы загрузить руководство по эксплуатации Co-Z

Co-Z совместим с Remootio Wi-Fi и Bluetooth smart аксессуар для открывания ворот.

С помощью Remootio вы можете:

• Используйте свой смартфон для управления устройством открывания ворот Co-Z через Bluetooth, Wi-Fi или через Интернет.

• Проверьте, открыты ли ваши ворота или закрыты.
• Используйте Amazon Alexa, Google Home или Samsung SmartThings для управления воротами.
• Проверить, кто открыл или закрыл ворота.
• Используйте Apple Watch и ярлыки Siri для управления воротами.
• Отправляйте виртуальные ключи своей семье, друзьям, гостям или вашему садовнику и отзывайте их права доступа в любое время.
• Автоматически открывать ворота по приходу домой (геозона).
• Расписание, когда ворота должны автоматически открываться и закрываться.
• и многое другое!

Вам потребуется:

• Функциональный электрический открыватель ворот
• Блок Remootio
• Маленькая отвертка
• Схема подключения для простой установки
  (Введите ниже номер модели устройства для открывания ворот и взгляните на схему подключения)

В комплект входят необходимые провода и детали датчика.

Для питания блока Remootio можно использовать прилагаемый адаптер переменного тока для настенного крепления или один из приведенных ниже адаптеров, если у вас нет сетевой розетки рядом с открывателем ворот:

Если у вас несколько ворот, Вам потребуется установить по одному устройству Remootio для каждого устройства открывания ворот, и вы сможете управлять всеми устройствами CO-Z из одного приложения.

Для получения более подробной информации ознакомьтесь с руководством по установке или не стесняйтесь обращаться в службу поддержки Remootio по адресу support@remootio. com, если у вас есть какие-либо вопросы.

Обзор функций Remootio 3:

Работает с:

Воспользуйтесь проверкой совместимости, чтобы убедиться, что Remootio 3 совместим с приводом ваших ворот или гаражных ворот.

Способы подключения:


Интеграция с умным домом:

Управление через:


Особенности :


Простая установка:

Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по адресу support@remootio.
