Для установки рольставней схема подключения используется несложная. Но процесс содержит некоторые нюансы при разных способах монтажа изделия, которые лучше знать заранее.

Содержание

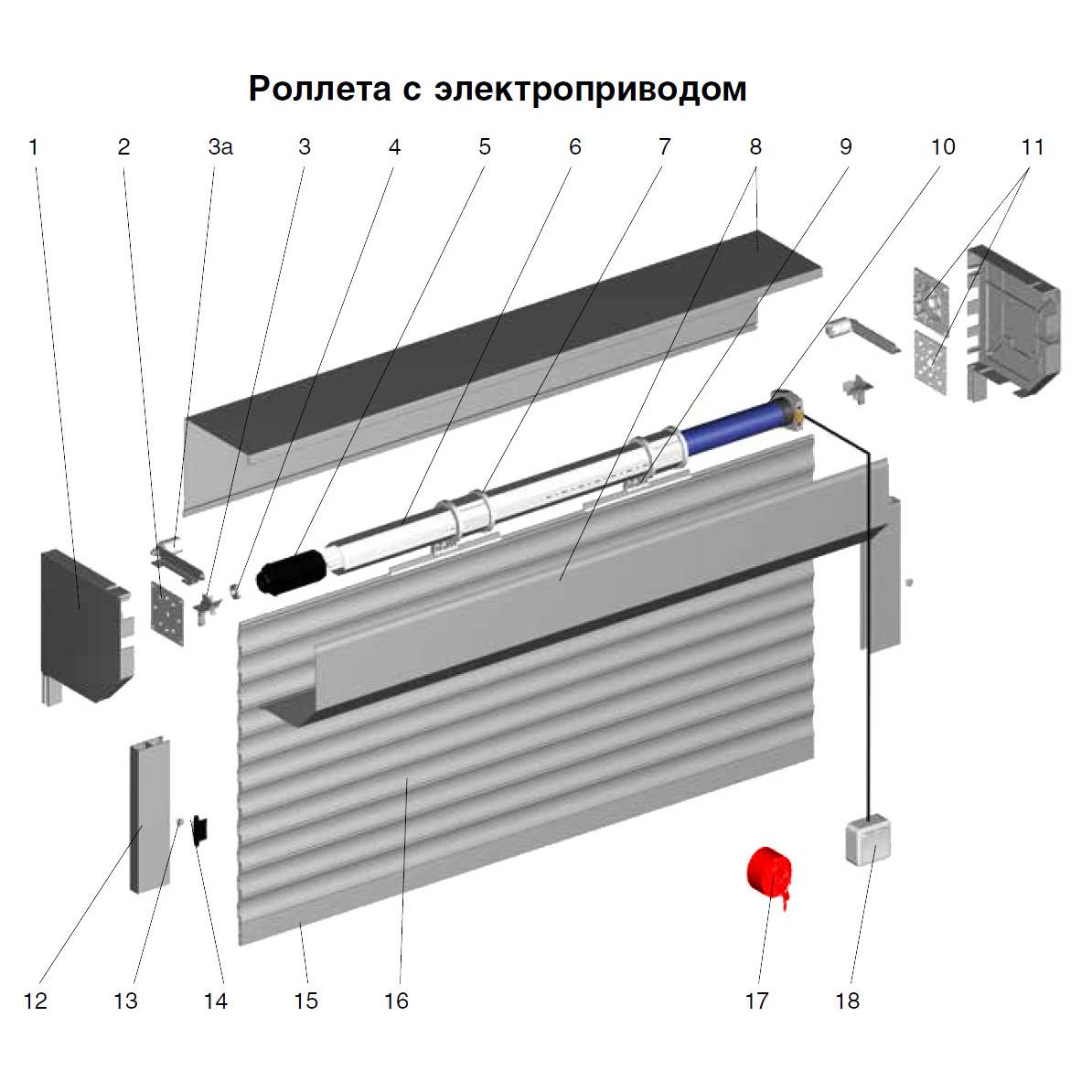

Как устроены электрические рольставни

Рольставни с электроприводом устроены следующим образом:

1. В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.
2. Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.
3. Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
4. На случай выключения электроэнергии предусмотрен ручной механизм открывания.

Кроме этого, изделие содержит:

• направляющие, по которым двигается полотно;
• подшипник и его суппорт;
• заглушку;
• ригель в сборе;
• боковой замок;
• концевой профиль;
• выключатель;
• универсальную капсулу;
• крепления.

Гибкими соединениями между собой скреплены ламели, набор которых собран в защитное полотно. Рулон получается компактным за счет специальных соединений.

Повышенную стойкость к взлому обеспечивает экструдированный пенонаполненный профиль роликовой прокатки. Тепло- и звукоизоляция обеспечивается пеной — пористой структурой в составе полотна. Она бывает легкой или прочной антивандальной, самых разных расцветок.

Общепринятые советы по установке

Установка и настройка должны осуществляться в соответствии со схемой подключения рольставней с электроприводом. Необходимо придерживаться следующих рекомендаций:

1. Провода нужно брать с сечением не менее 0,75-2,5 мм2, с 4 жилами и двойной изоляцией.
2. Запрещается применение проводов с полиэтиленовой изоляцией.
3. Для соединения кабелей использовать распределительные коробки и клеммные соединители.
4. Если ставни не одни, то проводка должна это учитывать. Объединяющий кабель должен выдержать необходимую мощность.
5. Электроприводу нужно обеспечить один контакт для каждого направления движения.

Рекомендуемые инструменты

Для монтажа и подключения электропривода рольставней могут понадобится:

• электродрель;
• перфоратор;
• отрезная машинка;
• строительный уровень;
• мультиметр;
• фазный индикатор;
• кусачки;
• приспособления для обжима проводов, кабельные наконечники;
• паяльник;
• пинцет;
• набор отверток.

Техника безопасности и требования к электромонтажу

Подключение рольставен с электроприводом осуществляется в соответствии с правилами техники безопасности. От питающей электросети должны быть отключены все приборы автоматики перед началом работ.

В местах с повышенной влажностью автоматические защитные ставни ставить нельзя. Нужно выбрать систему, основанную на ручном управлении.

Нежелательно располагать рядом с изделием (до 1 м) нагревательные приборы.

Все провода должны соответствовать рекомендованным в технической документации.

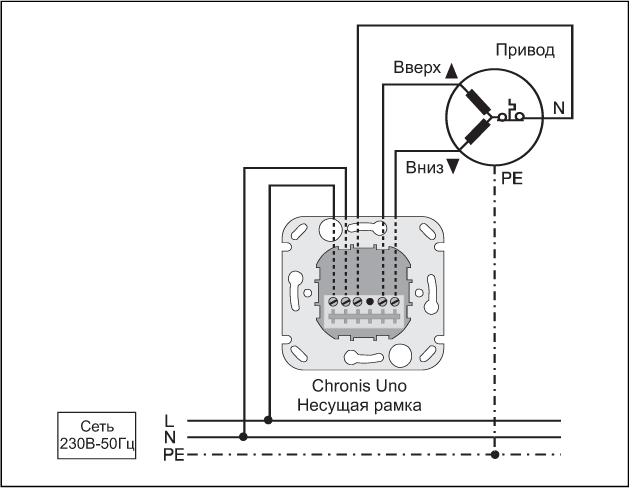

Схема подключения электродвигателя к сети 220-230Вт

Соединение электромотора с источником напряжения с одной фазой осуществляется с использованием фазосдвигающего конденсатора. Его назначение — обеспечить сдвиг фазы между обмотками двигателя с целью получения вращающегося магнитного поля.

Цепь будет состоять из термореле, концевых выключателей, обмоток двигателя, выключателя питания, «клеммника» и проводов.

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

• с защитного короба снять крышку;
• крепящий полотно к валу механизм отключить;
• вал снять;
• заменить поврежденные детали.

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
2. Нажать и зафиксировать обе клавиши — завести в паз.
3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Преимущества и недостатки автоматических рольставней

Рольставни являются для частных жилых и коммерческих помещений надежным средством защиты от проникновения и взлома. Автоматические системы защиты отличают следующие преимущества:

1. С помощью электропривода можно сматывать 200 кг полотна без лишних усилий.
2. Существует система с дистанционным управлением.
3. Предусмотрены функции вскрытия в аварийном режиме.
4. Замок в верхней части можно поставить с автоматическим срабатыванием.

Кроме того, можно регулировать «уровень опущенности» холста.

Система не лишена и своих недостатков. Применение электропривода невозможно на узких (менее 60 см) проемах, имеет достаточно большой вес.

]]>
