Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Содержание

• Подключение отдельно выключателя и розетки
  • Подключение розетки
  • Подключение выключателя
• Подключение выключателя от розетки
  • Подключение выключателя от розетки для светильника, расположенного рядом
  • Подключение выключателя от розетки для светильника, расположенного далеко
• Подключение блока « розетка и выключатель»
• Вывод

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

• Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
• Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
• И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

• Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
• Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
• Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
• Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
• После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

• Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
• Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
• С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
• Теперь подключаем провод к выводу выключателя и к клемме светильника.

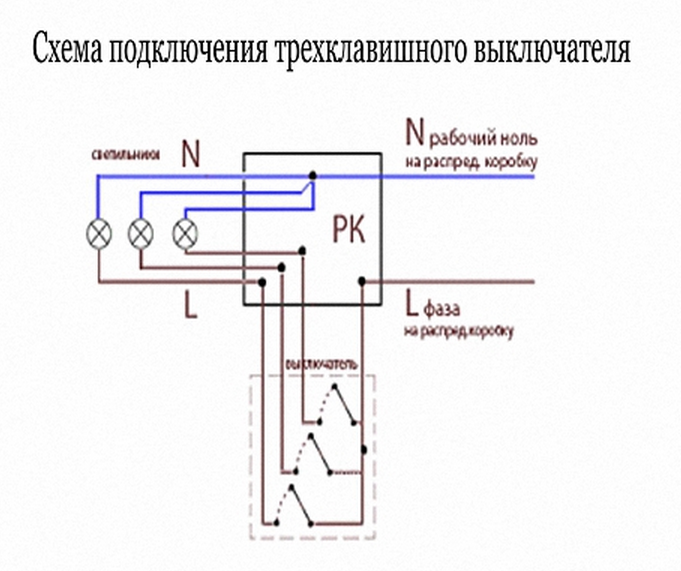

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

• После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

• В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
• Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

• В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
• На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
• Фазный провод от светильника подключаем к выводу выключателя.
• Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить блок розеток или блок розетка + выключатель

Содержание

• Техника безопасности
• Подключение блока розетка + выключатель
• Подключение
• Как подключить розетки в модульном изделии?

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

• Как правильно установить варочную панель в столешницу

• Как установить инфракрасный обогреватель самостоятельно

• Как подключить кондиционер к электросети самому

• Подключение телефонной розетки rj11, схема

Руководство по подключению выключателей и розеток | База знаний

Пожалуйста, внимательно прочтите эти инструкции перед тем, как приступить к работе. Храните их в надежном месте на случай, если они понадобятся вам в будущем. Вы должны установить электрические аксессуары в соответствии с последними правилами электропроводки EE — BS7671: Требования к электрическим установкам и любыми другими соответствующими правилами техники безопасности.

Если у вас есть какие-либо сомнения относительно выполнения этих инструкций, обратитесь к квалифицированному электрику.

Перед началом работы

1.   Отключите питание от сети. Удалите соответствующий предохранитель или выключите соответствующий автоматический выключатель.

2.   Убедитесь, что никто другой не сможет снова подключить питание, пока вы работаете.

3.   Если вы заменяете существующий фитинг, снимите его сейчас.

4.   Очистите внутреннюю часть любой имеющейся монтажной коробки, удалите мусор и пыль.

5.    Убедитесь, что все имеющиеся крепежные винты затянуты и не выступают.

6.   Убедитесь, что вы используете кабель правильного номинала и типа.

7.   Перед подключением убедитесь, что вы понимаете расположение клеммных соединений. Они могут различаться в зависимости от фурнитуры.

Цвета проводки для Великобритании и Ирландии

Эти инструкции по установке применимы только к установкам в Великобритании и Ирландии.

Ирландия
Двойной кабель и кабель заземления: Коричневый = активный        Гибкий кабель: синий = нейтральный 7 Установки, подключенные после 1 апреля 2004 г., могут быть подключены с использованием гармонизированных цветов ЕС. для питающих жил двойного и заземляющего кабеля. Старые цвета перестали использоваться с 1 апреля 2006 года. Цвета гибких кабелей остались без изменений.

Старые цвета: Красный = Live
Черный = нейтральный

Новые цвета: Коричневый = живой
Синий = нейтральный

1-клавишный 1-позиционный переключатель (6А)

1-клавишный двухпозиционный переключатель (6 А)

2-клавишный двухпозиционный переключатель (6 А)

3-клавишный двухпозиционный переключатель (6 А)

Подключение переключателя

Шаг 1

Подсоедините провода к аксессуару, следуя инструкциям на электрической схеме. Убедитесь, что медные жилы кабеля вставлены в клеммы. При необходимости зачистите кабель. Удалите все торчащие жилы кабеля. Затяните винты клемм, чтобы закрепить провода.

Шаг 2

При необходимости подсоедините фиксированный провод заземления к клемме заземления на аксессуаре. Подсоедините короткий провод от клеммы заземления аксессуара в настенной коробке к клемме заземления на аксессуаре. Закройте любой оголенный провод заземления зелено-желтой оболочкой.

Шаг 3

Прикрепите аксессуар к стене с помощью прилагаемых крепежных винтов. Убедитесь, что кабели в коробке ничем не зажаты.

Шаг 4

Замените соответствующий предохранитель или включите соответствующий автоматический выключатель. Включите сетевой выключатель.

Приобретите нашу серию выключателей

Одинарная розетка с выключателем (13 А)

2-местная розетка с выключателем (13 А)

Соединительный блок с предохранителем на 13 А

Все наши стандартные диммеры рассчитаны на максимальную мощность 250 Вт. диммеры задней кромки, которые подходят для ламп накаливания, галогенных ламп хорошего качества и диммируемых ламп CFL. Они также подходят для качественных диммируемых электронных трансформаторов и качественных диммируемых светодиодных ламп.

Обратите внимание, что наши диммеры задней кромки мощностью 250 Вт несовместимы с противопожарным оборудованием JCC 7 Вт, но по запросу мы можем поставить подходящий модуль передней кромки.

Наши диммерные выключатели являются 2-позиционными, т.е. могут использоваться для переключения света с одного или двух мест, но другой переключатель должен быть стандартным кулисным, тележковым или двухпозиционным диммерным переключателем.

1 . Подсоедините кабель, как показано на электрической схеме.

2. Аккуратно отрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.

3. Снимите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.

4. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.

5 . Установите диммеры, убедившись, что провода не зажаты между пластиной и коробкой.

6. Закрепите пластину прилагаемыми винтами. Не перетягивайте крепежные винты.

7 . Снова подключите источник питания и проверьте переключатель.

8. Светорегулятор издает легкое жужжание — это нормально. Это вызвано катушкой подавления радиопомех.

Как подключить телефонную розетку

1. Главные телефонные розетки должны устанавливаться уполномоченным инженером.

2. Вы можете использовать дополнительные розетки для добавления добавочных телефонных номеров. Они могут быть подключены к главной розетке или к существующей вторичной розетке, максимум до 5 удлинительных розеток.

3. Для этой розетки требуется монтажная коробка глубиной не менее 25 мм.

4. Подсоедините кабели, как показано на электрических схемах.

5. Соедините клеммы 4-жильным телефонным кабелем. Соедините клеммы 2,3,4 и 5 существующей розетки с клеммами 2,3,4 и 5 новой розетки.

6.  Используйте кабель одного цвета для одного и того же разъема на каждой розетке. Фактические цвета не важны. Расположите каждый провод, как показано на схеме, оставляя 12 мм выступа. Вставьте провод в разъем, как показано ниже. Удалите лишнюю проволоку.

7. Если розетка имеет металлическую переднюю панель и оснащена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке.

Как подключить коаксиальную розетку

1. Аккуратно разрежьте внешнюю оболочку кабеля и отогните ее до необходимой длины.
2. Удалите лишнюю внешнюю оболочку, чтобы открыть экран в медной оплетке.
3. Сверните экран поверх внешней оболочки. Обрежьте короткую часть внутренней изоляции, чтобы обнажить внутренний сердечник.
4 . Подсоедините внутренний сердечник к центральной клемме и затяните винт.
5. Поместите часть кабеля, покрытую оплеткой, под кабельный зажим. Затяните зажимной винт.
6. Убедитесь, что экран в оплетке надежно удерживается кабельным зажимом и соприкасается с металлической опорной пластиной. Не допускайте соприкосновения внешнего плетеного экрана с центральным терминалом.
7. Если розетка имеет металлическую переднюю панель и снабжена клеммами заземления, вы должны соединить клемму заземления на розетке с клеммой заземления в настенной коробке. Используйте медную проволоку. Если провод оголен, накройте его зелено-желтой оболочкой.

Схема подключения электрической розетки и процедура подключения

Электрическая розетка представляет собой гнездовой разъем, который несет источник питания или источник питания и передает электрическую энергию, когда к ней подключена электрическая вилка. Как правило, источник питания подключается к розетке или электричеству. Электрические розетки используются в распределительных щитах, розетках, щитах расширения и т. д. Электрические розетки могут быть двухконтактными, трехконтактными или пятиконтактными. Электрические розетки бывают разных номиналов, стилей и конструкций. Наиболее используемые и распространенные номиналы электрических розеток: 5А, 6А, 16А, 32А и т. д. Однофазные розетки имеют либо два порта, либо три порта. Также доступны различные типы портов. Некоторые розетки имеют плоские порты, некоторые имеют круглые порты.

Схема электрической розетки и клеммы

Здесь вы можете увидеть схему пятиконтактной розетки.

Розетки с пятью контактами выпускаются на 6А, 16А, 32А для всех номиналов тока. Некоторые пятиконтактные розетки имеют функцию подключения обоих типов вилок на 6А и 16А. На лицевой стороне можно увидеть все пять портов. Порты заземления или заземляющие порты намного больше по размеру, чем другие порты. Если возникает какое-либо короткое замыкание, в цепи протекает очень большой ток. Именно поэтому заземляющий или заземляющий штырь делают большего размера, так как он может легко обойти высокое короткое замыкание на землю. Кроме того, вы заметите, что при включении вилки в розетку сначала к розетке подключается заземляющий контакт, затем фаза и нейтраль. Это делается потому, что в случае какой-либо неисправности или наличия тока утечки он легко уходит на землю, что может снизить вероятность несчастных случаев, таких как поражение электрическим током.

Если вы посмотрите на заднюю сторону розетки, вы увидите три клеммы с винтами для подключения источника питания — фаза, нейтраль и заземление. Также будет идентификация для всех пинов. Терминал фазы обозначается буквой «P» или «L». Нейтральный терминал обозначен буквой «N». А заземляющий штифт обозначается стандартным символом заземления или заземления.

Подключение электрической розетки с выключателем

Здесь вы можете увидеть схему подключения электрической розетки с выключателем.
