Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

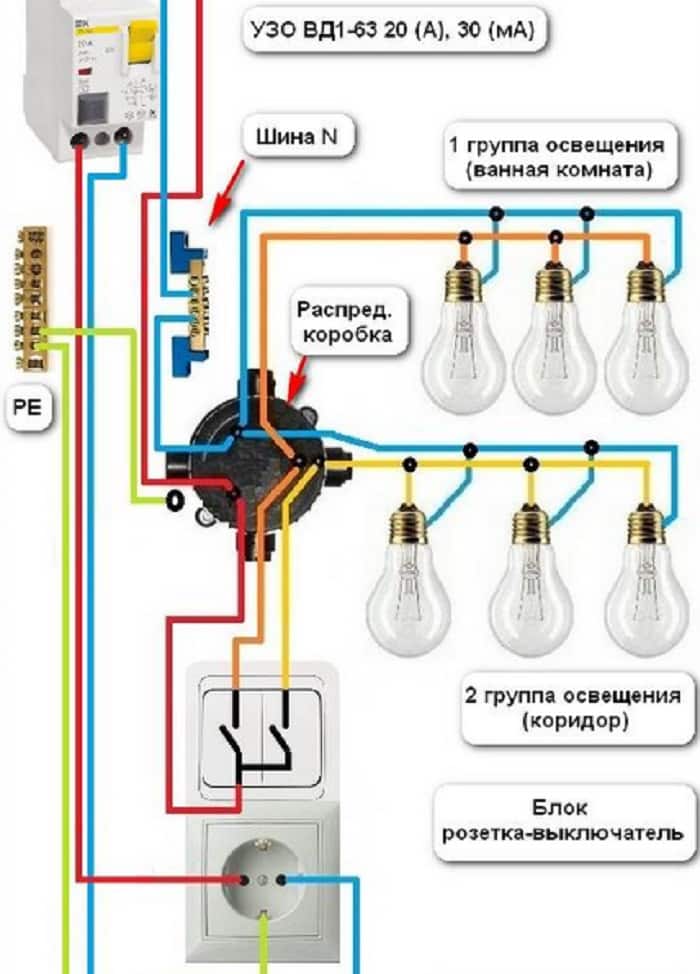

Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:



схемы и как правильно подключить

Сочетание розетки и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого помещения или офиса. Согласитесь, гораздо удобнее, если электроустановки будут сгруппированы, а не «разбросаны» по помещению хаотично.

Помимо значительных эргономических преимуществ, такое техническое решение имеет множество конструктивных преимуществ. Однако это также заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к сети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого блока.

Предоставляем исчерпывающую информацию о способах монтажа и способах подключения электроблочных устройств. Тонкости и нюансы освещены в фото- и видеоподборках, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет справиться с задачей «на отлично.

Подключение розеток с выключателем на 1-3 клавиши

С тех пор, когда провода выключателя были подключены к электрической цепи непонятно как, а в некоторых случаях даже случайно, прошло совсем немного времени. Было отмечено, что в старых домах и зданиях было подключено достаточно устройств с нарушением многих требований безопасности.

Да, такой подход никак не сказался на производительности компонента. Все работает штатно, но безопасность эксплуатации таких устройств остается под вопросом.Подключение к розетке с помощью выключателя — популярный способ безопасного управления приборами или инструментами, у которых нет собственной кнопки питания

Экономия банкнот и места остается приоритетом каждый год. Вот почему, чтобы уменьшить количество кабелей и пространство, используемое на стене, производители бытовой техники объединили несколько устройств в одну конструкцию.

Сочетание одного и двух тумблерных выключателей с одной розеткой повышает максимальную эффективность и комфорт использования такого электрооборудования.Объединение электрических устройств друг с другом с помощью цельного корпуса экономит место и уменьшает количество задействованных проводов

Следует помнить, что для подключения устройства блочной разводки кабель необходимо выбирать с учетом максимальной нагрузки.

№1: способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна сравнительно недавно. Раньше невозможно было найти электрооборудование различной необязательной мощности в одном корпусе дома.Розетка с выключателем, соединенная в одном корпусе, имеет более привлекательный вид, в ней отсутствуют зазоры и стыки

Способ подключения выключателя и розетки был выполнен подключением проводки в коробке, но без смешения самих устройств. Этот метод используется сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

В то же время непарный вариант подключения объекта также имеет свои преимущества. Рассмотрим их ниже:

  1. Такие устройства общедоступны. Покупка даже недорогого выключателя с розеткой позволит соединить их в одну цепь.
  2. Работу по подключению этих электроприборов также можно легко выполнить своими руками.
  3. Повышенная безопасность при использовании отдельно подключенных машин, так как они имеют раздельную разводку, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где за комбинацию розетки и выключателя отвечает поставщик. А все потому, что такой план подключения устройства легче.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого блока гораздо больше, чем у раздельного.

Перечислим некоторые из них:

  • Упрощенный перенос такого блока в другое место. Теперь не нужно прокладывать две отдельные проводки.
  • Больше нет необходимости дважды измерять высоту при установке вышеуказанного устройства, так как оно представляет собой блок.
  • Качественная бытовая техника может использоваться как в помещении, так и на улице.
  • Комбинированный блок легче монтировать на бетонные, каменные, деревянные и гипсокартонные поверхности.

Основным недостатком связного блока является невозможность замены детали в случае выхода из строя. Неважно, розетка это или сам выключатель. Почти всегда требуется его полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, который совмещен с неразъемной розеткой.

Рассмотрим пошаговый процесс замены блочной системы выключателя-розетки:

Фотографии от Шаг 1: Основной причиной установки блока розеток/выключателей является выход из строя аналогичного эксплуатируемого устройства. Работы проводятся по схеме, аналогичной стандартным процессам монтажа электромонтажных изделий. Сначала разберите внешние части. После извлечения ключа снимите рамку, удерживающую механизм выключателя в розетке. Открутите болты металлической рамки, удерживающей механизм розетки. Чтобы убедиться, что вы работаете с проводами, еще раз проверьте наличие напряжения в этой розетке раздел сети. Чтобы случайно не повредить старую проводку, не предназначенную для модификации, аккуратно открутите фиксирующие винты. Отсоедините провода, подключенные к линии освещения, от поврежденного механизма. Обрежьте края проводов, которые использовались при предыдущем подключении, и снова снимите около 1 см изоляции с каждой жилы Шаг 1: Снятие поврежденного блока Шаг 2: Снятие кнопки выключателя Шаг 3: Снятие шасси Крепление Шаг 4: Снятие гнезда рамы механизма Шаг 5: Повторно проверьте отсутствие напряжения Шаг 6: Отделите провода от механизма захвата Шаг 7: Снимите механизм переключения Шаг 8: Обрежьте и зачистите провода

После завершения разборки старого устройства и подготовки проводки устанавливается новый блок и подключается из розетки с выключателем.

Фотографии от Подключаем фазный провод линии освещения к клемме, отмеченной на обратной стороне механизма выключателя буквой «L» Клемму розетки подключаем к зачищенным проводам, располагая фазу и ноль по краям, а провод заземления по центру Сначала устанавливаем на стену общую крепежную рамку, проверяем ее положение строительным уровнем, затем ставим рамку, которая удерживает механизм выключателя внутри, а кнопку снаружи После фиксации кнопки выключателя в положении крепим защитный и декоративную часть розетки с помощью винта и проверить работу устройства Шаг 9: Установка механизма выключателя Шаг 10: Подключение механизма розетки Шаг 11: Установка монтажных рамок Шаг 12: Крепление передних частей блока

#2: Подключение и переключение розеток через выключатель

Существует определенная последовательность того, как соединить коммутационную розетку в одно целое. Следует помнить, что в его основу положены стандартные схемы подключения устройств и обязательное соблюдение ПЭС.

Элементарный способ подключения кабелей от сети — подключение их к устройствам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно соединить розетку с комбинированным выключателем в одном блоке:

  1. Для внутреннего блока в стене предусмотрено специальное отверстие, а для наружного блока выбрано подходящее место для установки. Для помещений в деревянных постройках часто применяют накладные спаренные механизмы с комбинированными электрозамками. Этот метод используется, например, при открытой проводке.
  2. Распределительная коробка содержит шесть (6) жил входящей электропроводки. Одна пара для розетки, одна для выключателя и одна для распределительного щита. Каждая пара представляет собой фазный и нулевой проводник. Чаще всего дополнительный заземляющий провод можно увидеть в домах.
  3. Сначала определяем фазу, которая идет от распределительного щита и обесточиваем помещение.
  4. Следующим шагом является подключение фазного провода из сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и заизолировать. Для этого используется изолента.
  5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
  6. Неиспользуемые края проводов комбоблока также скручены и должны быть перемотаны изолентой.
  7. Эта схема подключения обеспечит подключение фазного провода розетки через выключатель. Эффективность этого метода замечается, когда сетевая розетка используется очень редко, а подключенные устройства необходимо постоянно включать/выключать.

Комбинированный механизм в одном корпусе работает относительно просто. Фаза подается на выход через переключатель, если переключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, у которого нет собственной кнопки включения/выключения и вы не хотите постоянно отключать его от сети.Большим преимуществом установки розеточно-выключательного блока является сокращение работ по разметке, формированию «посадочных мест», выравниванию положения блока

Еще один способ – подключить освещение в шкафу через удлинитель. Таким образом, вы можете отключить его, просто используя ключевой переключатель.

№ 3: Установка розеток, подключенных к выключателю

Блоки электромонтажных устройств, совмещенные в одном корпусе, пользуются большим спросом. Главным фактором является то, что оба устройства будут использоваться по отдельности.

Для установки такой розетки и выключателя лампы выполняется несколько простых действий:

  1. От главного щита к распределительной коробке проложены кабели с нулем и фазой.
  2. Коробка должна содержать пять (5) проводов: два (2) от лампы и три (3) от блока, соединяющего отдельные устройства.
  3. Фазный провод от щитка необходимо соединить с проводом от розетки. С помощью перемычки подключите вилку к клемме на выключателе.
  4. Нулевая жила электрической сети должна быть подключена к нулевому проводу светильника и розетки.
  5. Фазные кабели от патрона к выключателю должны быть скручены и изолированы.
  6. Земля также подключается подходящим кабелем.

Аналогичная схема с совмещенной розеткой и выключателем в одном корпусе будет работать отдельно от выключателя. А также основные функции одноклавишного выключателя (включение/выключение электролампы) будут выполняться самостоятельно.Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Всем желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на информацию в следующей статье, с которой советуем ознакомиться.

# 4: Вставьте в розетку двухкнопочный переключатель

Чаще всего между входом в санузел и санузлом устанавливается блок, соединяющий розетку и двухклавишный выключатель. В качестве альтернативы его можно установить в большом помещении для подачи напряжения на один или три источника света.

Вывод: Благодаря одному блоку пользователь может управлять светом в нескольких комнатах одновременно, а также подключать любое устройство, потребляющее электроэнергию.

Рассмотрим 7-ступенчатую схему подключения комбинированного устройства:

  1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
  2. От распределительного щита проводники с нулем и землей подключаются только к розетке.
  3. Благодаря специальной перемычке в блоке подключения фаза подается на двойной разъединитель.
  4. Оба свободных проводника подключаются к двум соединительным узлам выключателя, по которым фаза подается на осветительные приборы в ванной и туалете.
  5. необходимо скрутить провода одной фазой (от выключателя) со свободными жилами (от розеток с лампами) в туалете и ванной.
  6. В сортировочной коробке кабель с «0», а также заземляющий провод от розетки необходимо скрутить оголенными концами скрутки освещения.
  7. Бывают случаи, когда вам нужно изменить порядок клавиш на переключателе. Для этого проводники на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухкнопочного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Однокнопочное устройство использует четыре (4) кабеля, а двухкнопочный переключатель требует пяти (5) проводников. Оба варианта включают заземление.Переживать не стоит, ведь схема подключения блока, совмещенного с розеткой и двухкнопочным выключателем, имеет очень мало отличий

№ 5: Установите коробку с розеткой и трехкнопочным выключателем

Трехпозиционный переключатель с розеткой используется для большей экономии энергии. В последние годы его все чаще запрашивают электрики, специалисты и обычные люди.

Раньше трехкнопочные выключатели с розеткой устанавливали только в панельных домах. Их основным назначением было управление светом на кухне, в ванной и туалете. А вот сетевую розетку предусмотрели для бытовых нужд: для подключения фена, электробритвы, пылесоса и других приборов. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные компоновки и конструктивные возможности позволяют использовать трехкнопочное устройство пожаротушения в качестве основного звена управления несколькими источниками света помещения. Между ними:

  • базовый;
  • дополнительные источники света;
  • декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защищает человека от чрезмерного количества света в помещении и позволяет его приглушить. Регулировка остается под полным контролем с помощью одного переключателя.

Помимо удобства, такой трехклавишный замок украшает помещение. Согласитесь, цельный блок с одним хватом выглядит эстетичнее, чем три отдельных блока. Кроме того, количество времени и усилий, затрачиваемых на установку, намного меньше.

Трехклавишный прибор, как правило, монтируется в помещениях такого типа:

  • в месте, где планируется многоуровневое освещение;
  • в средах больших размеров и сложной формы;
  • в узких и длинных переходных помещениях;

Этот выключатель также монтируется для одновременного управления освещением в нескольких комнатах, таких как туалеты, ванные комнаты и коридоры, из одного места. Его также можно использовать в рабочих местах для освещения определенного рабочего стола.Как и в случае с двухкнопочным выключателем, трехкнопочный замок с одной розеткой имеет простую схему, имеющую только одно отличие

Настройка устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Основное отличие — нулевой провод, который идет прямо к розетке.

Раньше такая конструкция могла доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над цоколем и выключателя на расстоянии 800-900 мм от пола становится практически невостребованным вариантом.Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь практичность и соответствие дизайну – приоритетная цель современных планировок

Существует несколько правил при выборе выключателя. Так он прослужит дольше и не вызовет дискомфорта. Вот основные из них:

  • клавиши не проваливаются;
  • не издавать посторонних звуков при нажатии;
  • внутри выключателя находится электрическая схема;
  • гладкая и однородная поверхность.

также необходимо обращать внимание на степень защищенности устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая от влажности. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — высший уровень защиты).

Например, при установке выключателя в ванную или душевую необходимо приобрести устройство с IP 44. Если это уровень защиты дороги 65. При установке выключателя в ванной достаточно будет значения IP 20.

При вводе в эксплуатацию выключателя с розеткой сложно обойтись без некоторых инструментов, таких как:

  • плоскогубцы для зажима и захвата деталей;
  • инструмент для снятия изоляции с края провода;
  • плоская и крестовая отвертки.

Схема установки трехкнопочного выключателя также мало чем отличается от подключения двухкнопочного или однокнопочного устройства.Комфортная работа по установке/ремонту комбинаций, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

  1. Перед началом работы убедитесь, что сеть полностью обесточена.
  2. Нулевой и фазный кабели должны быть распределены.
  3. Проверить фазу специальной отверткой с индикатором.
  4. Подсоедините кабель к распределительной коробке.
  5. Проверьте соединение.

Важным навыком при монтаже является умение найти провода с нулем и фазой. Обычно определенная нить имеет другой цвет. Нулевая жила — синяя, а фаза — черная или красная.Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Есть несколько способов определить фазу. О его наличии сигнализирует индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу необходимо вкрутить в цоколь, а выходные кабели замкнуть поочередно. Когда кабель находится в нулевой фазе, свет ярче.Один из практичных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух- или трехкнопочные выключатели с вилкой несложно. Но, как показывает практика, не все могут разобраться в схеме подключения. Поэтому и появилась эта статья. Теперь стало гораздо проще выполнить монтаж своими руками, а уж тем более заменить выключатель на розетку.

Наконец, несколько советов. В процессе демонтажа старого блока лучше всего подписывать каждый отсоединяемый провод. Это значительно сэкономит время на подключение и сразу поймет куда какой провод подключать.

Эти манипуляции также можно просмотреть в видеоформате. В них опытные специалисты объяснят и покажут правильное подключение всех узлов, описанных выше.

Фильм № 1. Как подключить розетку и выключатель:

Фильм № 2. Надежная электрика в доме или квартире — подключаем правильно:

Фильм № 3. Ремонт блока с двухкнопочным выключателем и розеткой:

Помните, если эта статья и это видео не дали вам четкого представления о том, как подключить выключатели, или вы никогда не сталкивались с электрооборудованием, особенно если вам предстоит выполнять электромонтажные работы в ванной, во избежание случаев обращайтесь к профессиональному электрику поражения электрическим током или короткого замыкания.

Хотите поделиться своим опытом работы электриком, нашли ли вы недочеты в статье, есть вопросы? Пожалуйста, напишите комментарий в блоке под текстом.

Источники

Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Газовый тренировочный пост для слесаря ​​книжной полки / К.Г. Казымов. – М.: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. — Вологда: Инфраинженерия, 2013. — 464 с.

Примак, Л.В. Управление и ремонт малоэтажных зданий / Примак Л.В. — М.: Академический взгляд, 2010. — 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. — СПб.: Лань, 2012. — 400 с.

Цупиков С.Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. — Вологда: Инфраинженерия, 2007. — 928 с.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля. Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных сооружений в особых климатических и сейсмических условиях строительства: Учебник / Т.А. Бела. — М.: ФГБОУ «УМЦ ЖДТ», 2011. — 293 с.

Гологорский, напр. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е. Г. Гологорский. — М.: Архитектура-С, 2006. — 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начинающих профобразований / Т.Г. Финогенова, В.П. Митронина. – М.: Академия ИЦ, 2010 – 80 с.

Бадагуев, Б.Т. Работа с повышенной опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М.: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2009 – 192 с.

Захаров и уровни AI. Проектирование, обслуживание, ремонт, эксплуатация / А.И. Захаров. – М.: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования для нефтяных и газовых промыслов / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра-Инжиниринг, 2012 – 372 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: Академия ИЦ, 2013 – 304 с.

Ладучин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Н. М. Ладучин. – СПб.: Лань П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб.: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: Строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. — Рн/Д: Феникс, 2011 — 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюрихин. — Вологда: Инфра-инженерия, 2023. — 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб.: Гиорд, 2008 – 352 с.

Гологорский, напр. Управление и ремонт оборудования строительных организаций / Е. Г. Гологорский, А. И. Доценко, А. С. Ильин. — М.: Архитектура-С, 2006. — 504 с.

Казымов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: Практическое пособие для слесаря ​​газового хозяйства / К. Г. Казымов, В.Е. Гусев. – М.: НЦ ЭНАС, 2012 – 288 с.

Кязимов К., Г. Эксплуатация и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М.: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 272 с.

Юркевич, А. А. Монтаж, регулирование, эксплуатация и ремонт систем электроснабжения промышленных предприятий: учебник КПТ / А. А. Юркевич, Г. К. Ивахнюк и др. — СПб.: Лань КПТ, 2016 — 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков. – М.: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб.: Пьетро, ​​2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М.: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н. А. Акимова. – М.: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. — Вологда: Инфра-инженерия, 2011. — 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М.: Высшая школа, 2008 – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. – СПб.: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебное пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. ПФ Дроздова. — М., Стройиздат, 1986. — 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: Учебное пособие. – Новосибирск: НГАХА, 2005. – 131 с.

Нагрузки и воздействия на здания и сооружения / Гордеев В.Н., Лантух-Лященко А.И., Пашинский В.А., Перельмутер А.В., Пичугин С.Ф. Под ред. А. В. Перельмутер. — М., Изд-во Ассоциации строительных вузов, 2007. — 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Упражнение. — М., Издательство АСВ, 2005 — 128 с.

Вспомогательные системы / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. ЛА Андреева. — М., АСТ Астрель, 2007. — 244 с.

Обследование и испытания зданий и сооружений. Учебное пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др., изд. В. И. Римшина. — М., Высшее шк., 2004. — 447 с.

НВ Прядко. Обследование и реконструкция жилых зданий. Упражнение. Макеевка. ДонНАСА, 2006 — 156 с.

Организация строительного производства. Пособие-учебник для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр «Академия», 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. — Третье изд., исправленное и дополненное. — М., Издательство «Архитектура-С», 2005 г. — 264 с.

Расчеты конструкций загородного дома. Методы экономии. Нагрузки. Влияние. Справочник / Сост.В.И.Рыженко. — М., Издательство Onice, 2007 — 32 с.

Нойферг Э. Планирование строительства / За с ним. К. Ш. Фельдман, Ю. М. Кузьмина, Под ред. З.И. Эстров и Е.С. Раева. — 2-е изд. — М., Стройиздат, 1991. — 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с венг. С.С.Попов / Под ред.Ю. А. Муравьева. — М., Стройиздат, 1987 — 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. — М., Изд-во АСВ, 2000 — 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetka-s-vyklyuchatelem-v-odnom-korpuse.html

Балабан-Ерменин Ю.В. В., Липовских В.М., Рубашов А.М. Внутренняя защита от коррозии трубопроводов водяных тепловых сетей. 2-е издание. Переработанное, объединенное – М.: Изд-во «Известия теплоснабжения», 2008. – 288 с.

Афанасьев А. А. Реконструкция жилых зданий: учебное пособие для студенчества по направлению 270100 «Строительство» / А.А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: укрепление, восстановление, ремонт: Учебник возмещения / Ю.В. Иванов. -М. : Изд-во Ассоциации строительных вузов, 2013. – 312 с.

Кутуков В.Н. Реконструкция зданий: Учебник для вузов по спецпредложениям. «Оборудование и системы машин и оборудования для технического обслуживания зданий» / В.Н. Кутуков. -М. : Высшая школа, 1981. – 263 с.

Матвеев Е.П. Реконструкция жилых домов. Через 2 часа Часть 1. Теория, методы и технологии реконструкции жилых зданий. Матвеев. -М. : ГУП ЦПП, 1999. – 367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов различных сроков строительства. Матвеев. -М. : ГУП ЦПП, 1999. – 364 с.

Миловидов Н. Н. Реконструкция жилых зданий: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -М. : Высшая школа., 1980. – 240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов: учеб. / IV. Носков, Г.И. Швецов. -М. : Абрис, 2012. – 134 с.

Реконструкция зданий и сооружений: пособие-учебник для специалистов-строителей вузов / А.Л. Шагин и др.; и. К. Шагин. -М. : Высшее шк., 1991. — 352 с.

Подключите выключатель света и розетку в одной коробке — решение для проводки

Обычно в домашних и офисных розетках выключатель света крепится в коробке вместе с розеткой. Как это связано?

Горячий провод пропущен через выключатель к свету. Выключатель находится в коробке. Точно так же источник горячей проволоки также проходит параллельно через выходное отверстие. Таким образом, выключатель и розетка соединены в одной коробке с разным назначением.

Давайте изучим практическую демонстрацию подключения выключателя света и розетки в одной коробке здесь, в этой статье ниже.

Что такое выключатель света и розетка?

Простая версия выключателя, которую мы используем дома или в офисе, называется выключателем света. А вилка, в которую мы подключаем наши шнуры питания, называется розеткой.

Рис. 1: (а) Выключатель света. (b) Розетка

Как работает выключатель света и как он подключен?

Выключатель света работает путем отключения и включения цепи. Когда цепь размыкается, свет гаснет. И когда переключатель включен, цепь замыкается, поэтому включается свет.

Рис. 2: Принципиальная схема выключателя света в цепи

Как показано на рис. 2, проводку выключателя легко понять. Переключатель обычно размещается между источником и проводом устройства.

Во включенном состоянии цепь замкнута и по ней протекает ток. В выключенном состоянии цепь разомкнута и по ней не может течь ток.

Что такое клеммы в розетке?

Розетки в домах или офисах могут быть двухконтактными или трехконтактными. В обоих из них общий горячий провод и нейтральный. Но в 3-х контактных розетках есть дополнительный провод заземления.

Я покажу вам 3-контактную розетку. Так что вы можете иметь представление об обоих типах.

Рис. 3: Клеммы розетки

Как подключить выключатель света и розетку в одной коробке?

Для этого мы должны объединить рис. 2 и рис. 3. Я покажу вам систему проводки с нарисованной от руки схемой.

Рис. 4: Схема подключения выключателя света и розетки в одной коробке

Процедура:

Шаг 1: Откройте розетку и ослабьте клеммные винты.

Шаг 2: Подсоедините «горячий», «нейтральный» и «земля» к соответствующим клеммам розетки, как показано на рис. 4.

Шаг 3: Возьмите еще один красный провод. Подключите его между горячей клеммой розетки и любой клеммой выключателя.

Шаг 4: Подсоедините другой провод к другой клемме выключателя к линейной клемме лампочки, как показано на рисунке.

Шаг 5: Соедините нейтральную клемму светильника с нейтралью источника.

Шаг 6: Затяните винты и закройте выпускную коробку, как раньше.

Вот и все. Ваша установка готова к использованию. Разве это не легко? Да, теперь вы знаете основную тему сетапа. Вы можете изменить его в соответствии с вашими потребностями. В следующих разделах я покажу вам некоторые альтернативные и часто используемые настройки.

Как подключить несколько розеток и ламп к одной цепи?

Всякий раз, когда нам нужно добавить несколько розеток, мы должны добавлять их параллельно. Поскольку в каждой розетке должно быть одинаковое напряжение, это правило необходимо запомнить. Давайте посмотрим на схему подключения.

Рис. 5: Схема подключения выключателя света и нескольких розеток в одной коробке

Процедура:

Как вы уже видите, принцип подключения аналогичен предыдущему. Единственным изменением является добавление нескольких розеток. Это основной электрический закон: чтобы поддерживать одинаковое напряжение, вы должны добавить розетки параллельно.

В этом случае после подключения первой розетки необходимо соединить все земли остальных розеток с землей первой. То же самое относится к горячему и нейтральному проводу.

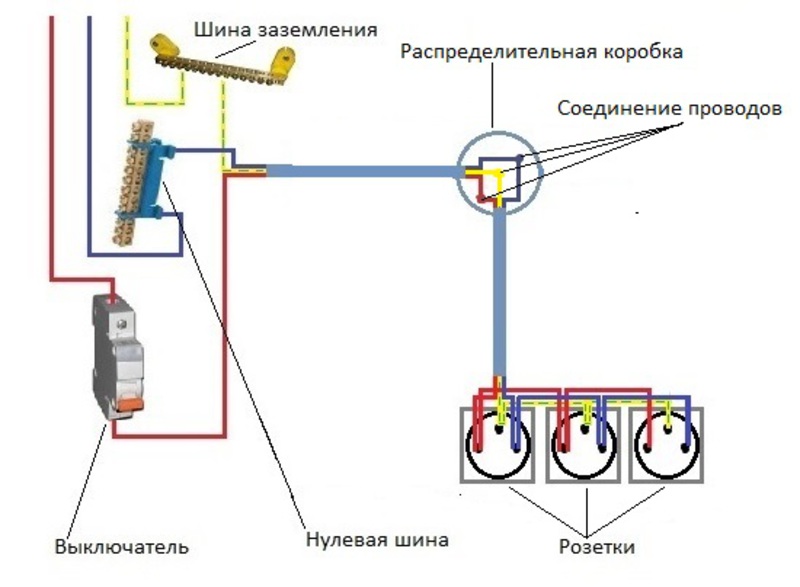

Как подключить несколько розеток к одной цепи?

Чтобы сделать это просто, нам просто нужно удалить выключатель света из цепи. Мы можем добавить больше точек, если мы хотим.

Рис. 6. Схема подключения нескольких розеток в одной коробке

Что следует помнить?

При использовании нескольких розеток необходимо помнить об определенных вещах. Like-

  • Несколько розеток означают большее количество подключений устройств. Что приводит к большему потреблению тока или протеканию по основному проводу розетки. Таким образом, токовая нагрузка проводов должна быть проверена перед использованием.
  • Использование проводов с меньшей допустимой нагрузкой по току может привести к расплавлению проводов или возгоранию.
  • Поскольку в ограниченном пространстве имеется несколько розеток, необходимо проверить отсутствие утечек изоляции проводов. В противном случае в коробке могут быть короткие замыкания.
  • Так как в соединительных клеммах розетки несколько проводов. Обязательно плотно затяните винты после подключения проводов.
Необходимые меры предосторожности:

При работе с электрическими приборами всегда соблюдайте следующие меры предосторожности:

  • Всегда выключайте главный выключатель или, по крайней мере, автоматический выключатель в помещении, в котором вы работаете.
  • Носите обувь, чтобы изолировать себя от земли, чтобы избежать поражения электрическим током
  • Используйте тестер для проверки тока, прежде чем прикасаться к проводам
  • Используйте провода подходящего цвета, чтобы избежать путаницы и упростить чтение схемы .
  • Остерегайтесь коротких замыканий, поэтому при подключении кабелей обязательно изолируйте открытые провода лентой.
  • Если вы новичок в этом, сначала обратитесь за помощью к электрику или опытному человеку.

Заключение

Эта установка очень распространена и полезна для домашней и особенно офисной техники. Надеюсь, вам не понадобится электрик для таких модификаций ваших домашних модулей.

Итак, в следующий раз именно вы будете проектировать свои собственные электрические розетки вашего дома в нужном месте и в правильном направлении. Просто купите аппарат и попробуйте. Удачи!

Krystal M

Главный редактор WiringSolver.com
Он в основном известен своим умением разбираться во всем, что связано с электричеством. Что хорошо видно по большинству его работ. Его опыт в области информационных технологий также позволяет ему заниматься другими техническими аспектами. Он пишет здесь в этом блоге с самого начала и любит играть со своими потрясающими произведениями.

Facebook • Twitter

Похожие сообщения

Простые схемы домашней электропроводки

Эта страница предназначена для тех, кто пытается соединить выключатели, светильники и розетки вместе! Перечисленные схемы предназначены для использования в качестве простого справочника при выполнении электропроводки. Они варьируются от начального до продвинутого (3-позиционные выключатели, розетки, варианты, серии и т. д.).  Я считаю наиболее полезным, если вы сначала нарисуете свою собственную бумажную версию светильников/розеток, которые вы планируете установить (предпочтительно цветными карандашами, чтобы вы могли покрыть их цветом), чтобы свести к минимуму ошибки, чтобы вам не приходилось устранять неполадки или тратить больше времени, чем необходимо.

Обратите внимание, что я не включил заземляющие провода в эти схемы, потому что хотел, чтобы они были очень простыми для общего понимания. Когда вы делаете проводку, вы обязательно захотите подключить заземление!


Простая, одна одинарная розетка


Подключение двух розеток (двойные розетки)

Схема подключения двух розеток (простая)


Подключение трех выходов lets (тройные розетки)

Соединение трех розеток вместе (простое)


Розетка с раздельной цепью

Розетка с разделенной цепью, где переключатель управляет половиной розетки


Проводка одиночного светильника

Проводка одиночной лампочки (простая схема)


Проводка светильника Pull Chain от розетки 90 119

Как подключить светильник с цепочкой к розетке




Подключение трехпозиционного переключателя (простое)


Базовое расположение трехпозиционного переключателя. (В белой рамке показана простая схема, изображающая функцию трехпозиционного переключателя.) Главное, что нужно помнить при подключении двухпозиционных переключателей, это то, что они такие же, как и проводка в однополюсном переключателе, за исключением того, что у вас должны быть два дополнительных провода, соединяющие два переключателя вместе, как показано на рисунке.

Схема подключения простого трехпозиционного переключателя

Другой (возможно, более полезный) метод для трехпозиционного переключателя.

Простая схема трехпозиционного переключателя


Подключение параллельных лампочек с переключателем на другом конце
Будьте осторожны, потому что когда между переключателем(-ями) и источником питания находится ряд лампочек, проводка немного сложнее. Изучите эту схему, чтобы понять, что я имею в виду. Этот тип проводки также учитывается при подключении трехпозиционных выключателей с рядом лампочек между блоком питания и выключателями. Грозная ошибка — это когда все источники света соединены вместе в одной цепи, как простая серия огней, в отличие от параллельной серии огней. Это приводит к тому, что лампы используют один и тот же источник питания (большее сопротивление по сравнению с тем, для чего предназначены усилители). Когда вы совершите эту ошибку, свет будет тусклее. Чтобы решить эту проблему, вам нужно будет соединить параллельную цепь вместо последовательной! См. диаграммы ниже для изображений.

Как подключить параллельную серию ламп к выключателю на противоположном конце (правильно)

Неправильный способ подключения серии ламп с выключателем сбоку от источника питания.


Подключение 3-позиционного переключателя с двумя лампочками
Схема ниже может быть не очень полезна для копирования, но она хорошо объясняет, как 3-позиционный переключатель работает с двумя лампочками.

Трехпозиционный переключатель, управляющий двумя лампочками Схема

Будьте осторожны при построении этих более сложных схем подключения. Если вы не изучите их внимательно, он может перегореть и не работать должным образом, пока вы не восстановите проводку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
