Розетка с выключателем: установка, схемы подключения

С целью экономии проводов и места на стенах, часто электрические приборы комбинируются между собой посредством распределительных коробок или других приспособлений. Наиболее часто в одном корпусе сочетается розетка с выключателем, благодаря своей практичности именно эта схема подключения стала самой популярной среди домовладельцев.

Варианты установки

Существует несколько видов подключения, которые разнятся по своему типу и принципу работы. Раньше в квартире и частном доме в основном устанавливались розетки с выключателями, необъединённые в одном корпусе. Это позволяло соединить между собой провода в распределительной коробке, но при этом не совмещать вместе эти два электроотвода. Такой вариант подходит, если по какой-то причине нет возможности установить данные потребители рядом или на одной высоте.

Фото — Схема

Достоинства этого варианта:

1. Доступность. Можно купить самые дешевые розетки и выключатели для светильников и объединить их в одну схему;
2. Простая схема подключения. Если все делать внимательно – то с установкой распределительной коробки и объединением в ней проводов своими руками проблем не возникнет;
3. Безопасность. При коротком замыкании или перенагрузке проводки провода могут оплавиться. За счет того, что одинарный, двойной или тройной выключатель установлен отдельно от розетки, повышается пожаробезопасность квартиры.

Сейчас же все чаще мастерами с такими целями используется специальный блок (к примеру, это производители Makel — Макел, АВВ – ABB), в котором совмещены электрическая розетка и выключатель. Главным достоинством такой схемы подключения является её простота – не требуется отдельно вести контакты и перепроверять правильность их подключения. Также нужно отметить, что не нужно долбить перфоратором стену в двух местах, достаточно только одного отверстия, подходящего под размеры блока.

Фото — блок

Плюсы:

1. Легко можно провести перенос системы, её расположение просто меняется путем перетяжки кабелей;
2. Высота установки этой розетки с выключателем просто сделать по евростандарту, не нужно отдельно измерять уровень каждого отвода;
3. Могут использоваться для уличного размещения, комнатного и т. д.;
4. Удобно монтировать на любые поверхности. Возможен монтаж в гипсокартон, кирпич, камен, пеноблок.

К недостаткам можно отнести тот факт, что если потребуется замена какой-либо отдельной части конструкции, то, скорее всего, придется менять весь блок.

Блоки классифицируются по количество штепсельных розеток и типу выключателей лампочки или люстры. Можно купить одноклавишный, двухклавишный, трехклавишный вариант.

Раздельная схема подключения

Самый простой вариант, как подключить розетку и 1-клавишный выключатель производства Анам – это соединить провода сети и устройств между собой в определенном порядке в распределительной коробке. Рассмотрим, как провести монтаж:

1. Нужно подготовить отверстие в стене, если розетка внутренняя, или просто место монтажа – если приборы наружные. Накладные розетки и выключатели часто используются в домах с открытой проводкой, они более просты в установке и эксплуатации, но имеют низшие показатели безопасности, нежели стандартные со скрытой установкой;
2. В распределительную коробку по умолчанию должно входить 6 проводов – по два от розетки, выключателя и сети. Они делятся на фазные и нулевые. Отдельно нужно ввести (если есть) заземление;
3. Первыми нужно подсоединить фазу сети и выключателя. Они крепятся друг к другу скруткой и фиксируются изолентой;
4. Нулевой провод отводится к розетке. Если так подключить кабеля, то выйдет, что фаза коммутируется – это очень удобно в повседневном использовании;
5. Нулевой провод проводки подключается к нулевому кабелю розетки.

Фото — подключение

Такая совмещенная система работает очень просто. При включении выключателя, фаза розетки замыкается и по ней начинает идти электрический ток. К ней можно подключить удлинитель, любой бытовой прибор и т. д. Если выключить выключатель, то цепь разомкнется. Конечно, при необходимости можно подключить схему так, чтобы каждый потребитель функционировал независимо друг от друга.

Фото — принцип соединения

Обратите внимание, что если установить на разрыв не провод фазы, а нуль, то даже при выключенном переключателе розетка будет находиться под напряжением. Поэтому электрики не рекомендуют использовать такую схему. Этот вариант также подойдет для соединения штепсельного отвода, лампы и выключателя, но тогда переключатель будет контролировать только один прибор.

Схема установки блока

Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:

1. Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
2. Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
3. Нулевые провода соединяются между собой;
4. По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.

В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.

Фото — соединение нескольких потребителей

Видео: схема соединения выключателя и розетки в коробке

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:

• Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
• Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
• Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

• Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
• Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
• Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
• Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент:

• Электрическая дрель, перфоратор.
• Коронки для выполнения посадочных мест и монтажа корпуса устройств.
• Несколько отверток с разными наконечниками, изолированными сердечниками и ручками.
• Плоскогубцы.
• Бокорезы.
• Клеммные соединители.
• Саморезы.
• Дюбеля.
• Изоляционная лента.
• Термоусадочная трубка.
• Алебастр.

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств:

• Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
• Далее, на поверхности стены производится разметка.
• Коронками нужного размера сверлятся отверстия для монтажа коробок.
• Выдалбливается ниша, если проводка планируется скрытого типа.
• На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
• Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
• Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены.

Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

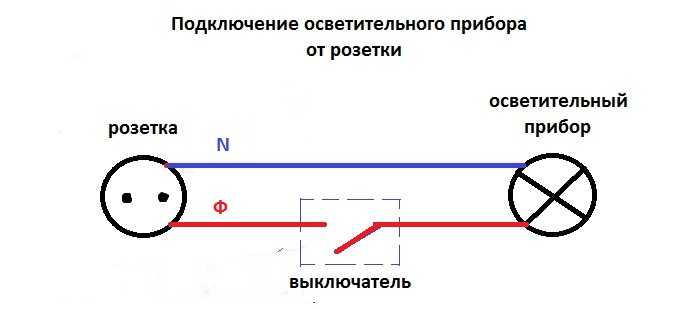

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

• Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
• В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
• Сначала определяют фазу от распределительного щита, отключают питание.
• Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
• Нулевой проводник соединяют с одним из выводов розетки.
• Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
• По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

• От главного электрического щита в распредкоробку прокладывается кабель питания.
• В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
• Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
• Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
• Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
• Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

Подключение блока с двухклавишным выключателем

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом.

С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

• Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
• Провод заземления и ноля из распределительного щита соединяют на розетке.
• Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
• Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
• В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
• Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
• Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

• Установка розеток и выключателей. Правила и порядок монтажа
• Перенос розетки. Определение места. Подготовка и монтаж

Инструкции по электромонтажным устройствам

электрика — Может ли кто-нибудь проверить эту схему подключения розеток/выключателя?

спросил
2 года, 2 месяца назад

Изменено
2 года, 2 месяца назад

Просмотрено
189 раз

Ремонт гаража с заменой светильников на потолочные розетки и, в конечном итоге, подключение светодиодных фонарей. Я собираюсь установить один интеллектуальный выключатель, чтобы управлять этими светильниками с одного конца комнаты, и поставить пульт на другой конец комнаты. Источником розеток является дополнительная панель, которую я установил (которая прошла проверку!). Поскольку источник наиболее удобно подключать к розетке в середине комнаты, проводка оказалась не такой прямой, как я изначально предполагал. Я нарисовал это, и это имеет смысл, но просто хотел проверить здесь, прежде чем начать что-то делать. Извиняюсь за дерьмовое изображение, надеюсь, это имеет смысл. Суть в том, что мне понадобится 14-3 для розеток, ведущих к выключателю, но 14-2 от источника к розетке, а остальные розетки уходят от выключателя. Это выглядит правильно?

Редактировать: спасибо за ответы / комментарии до сих пор, но на самом деле никто еще не ответил на вопрос. Я думаю, что эта диаграмма будет работать, но мне просто нужно подтверждение от кого-то, у кого больше знаний, чтобы подтвердить.

• электрика
• проводка
• выключатель

2

Выглядит ХОРОШО!

• у вас отключена нейтраль на выключателе (для будущего обновления до интеллектуального выключателя)
• у вас подключено горячее ко всем розеткам и нейтраль подключена к каждой
• красный черный переключатель немного сбивает с толку, но работает
• вам также понадобится ваша земля к каждому из них
• ЕСЛИ это снаружи, первая розетка в цепи должна быть розеткой GFCI, и в этом случае вместо того, чтобы подключать коммутируемую мощность, вы будете питать ЛИНИЮ, а НАГРУЗКА будет выходить на следующую.
• Похоже, первые три розетки в будущем можно будет переоборудовать в
  всегда включен, так как у них есть горячий, нейтральный и коммутируемый провод, все это доступно в коробке.?

Я бы просто использовал 14/3 на всем протяжении

Если бы я был на вашем месте, я бы использовал 14/3 на всем протяжении этой трассы (конечно, за исключением хоумрана) с черным как всегда горячим, красным как горячим, и белый как нейтральный. Почему? Что ж, кто-то в будущем, может быть, даже вы, возможно, захотите изменить одну или несколько розеток на постоянную мощность, а не на постоянное питание, доступное во всех местах, у этого будет хороший шанс потребовать проводки. быть повторным. Это также упрощает цветовое кодирование проводов, что помогает вам отслеживать вещи, чтобы у вас не было сюрпризов в отношении поведения переключателя.

3

Никто не любит коммутируемые розетки, уууу.
Почему бы просто не подключить новые фары?

Вы могли бы Однако, работая с тем, что упоминалось в 3phaseE, откройте вкладку и сделайте каждую розетку наполовину горячей, наполовину переключенной.
