Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

• 1 Определение и серьезность проблемы
  • 1.1 Чтобы вы поняли, насколько это серьезно
  • 1.2 Наглядный пример
• 2 Принцип работы вентиляции дома и квартиры
  • 2.1 Проблемы притока
  • 2.2 Вытяжная вентиляция
    • 2.2.1 Материал для воздуховодов
    • 2.2.2 Дополнительные устройства
  • 2.3 Естественная или принудительная
• 3 Схемы вентиляции частного дома и квартиры
• 4 Вентиляция своими руками: план действий
  • 4.1 Подготовительные работы
  • 4.2 Расчеты параметров и деталировка
  • 4.3 Монтаж и настройка
• 5 Другие решения

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан.  Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

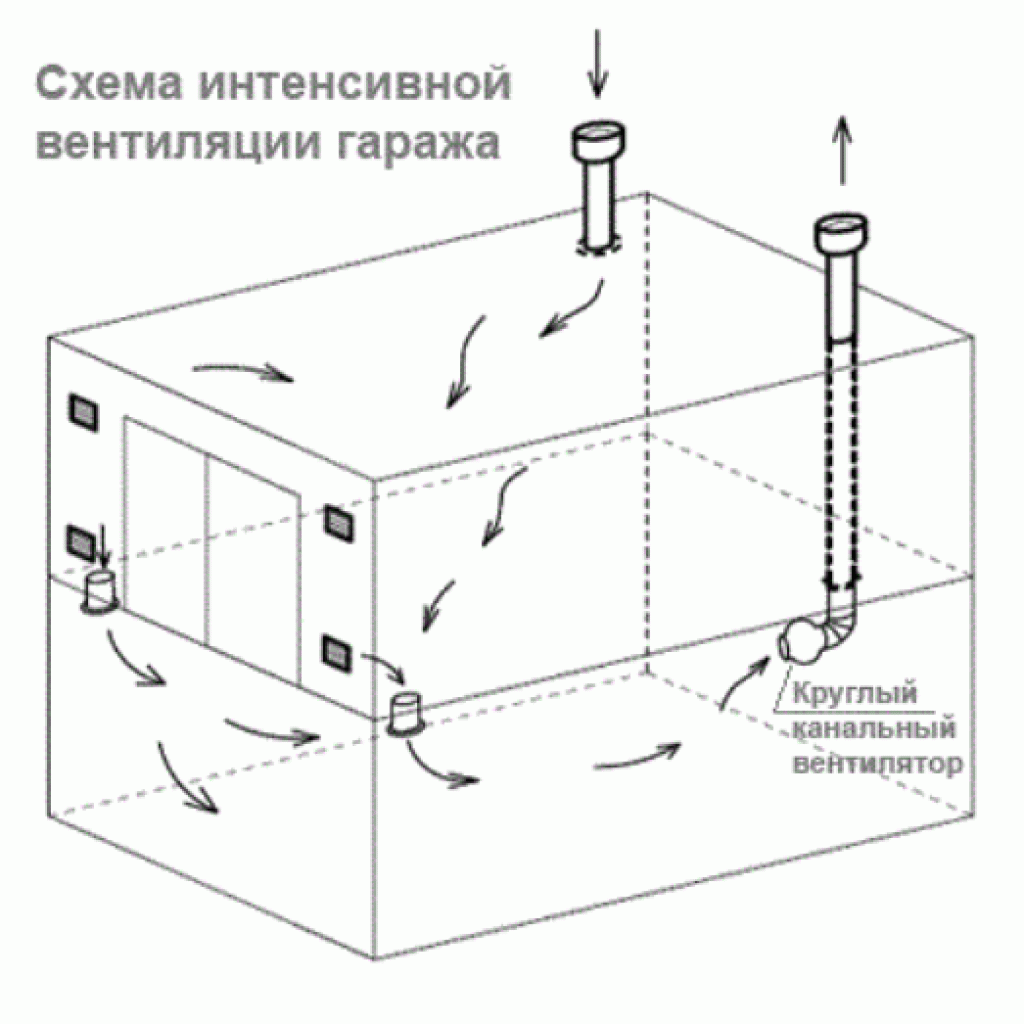

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Принудительная вентиляция в квартире и доме своими руками

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дороги.

Поэтому многие владельцы жилья, сталкиваясь с нехваткой чистого воздуха в квартире, пытаются самостоятельно решить проблему. Они сооружают принудительную вентиляцию своими руками. Простая на первый взгляд задача «как правильно сделать принудительную вентиляцию» таит множество подвохов. Недостаточно лишь подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов принудительной вентиляции, их грамотное размещение и компоновка.

Содержание

1. О принудительной вентиляции
2. Устройство принудительной вентиляции
3. Выбор схемы принудительной вентиляции
4. Расчет принудительной вентиляции
5. Расчет по кратности
6. Расчет по площади
7. Расчет площади вентканалов
8. Распределение воздуха
9. Выбор оборудования для принудительной вентиляции
10. Место установки
11. Воздушный баланс
12. Принудительная приточная вентиляция своими руками
13. Принудительная вытяжная вентиляция своими руками

О принудительной вентиляции

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

• приточной;
• вытяжной;
• приточно-вытяжной.

По способу доставки воздуха:

• с воздуховодами;
• без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

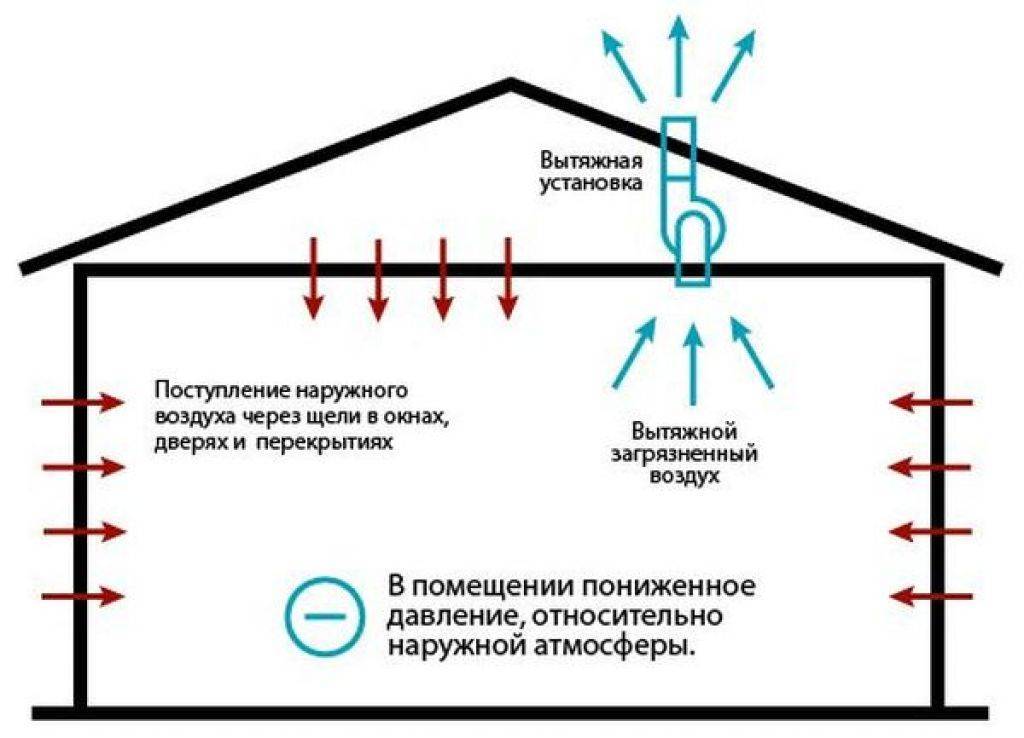

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

вентилятор «улитка» очень мощный, но шумный

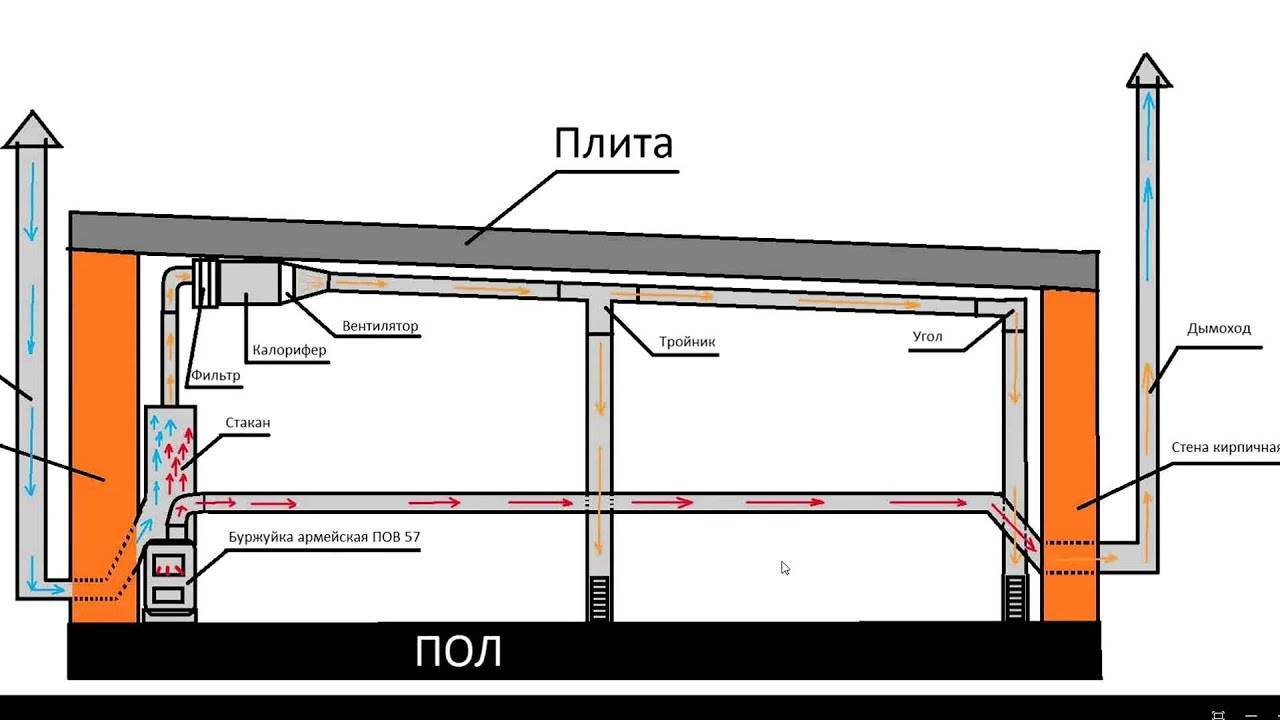

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

• Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
• Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
• Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
• Вентиляторы. Создают постоянный напор воздуха в вентканалах;
• Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
• Калориферы. Обогревают приточный воздух зимой;
• Вентканалы или воздуховоды – трубы, по которым двигается воздух;
• Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Выбор схемы принудительной вентиляции

1. Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.
2. Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.
3. Принудительная приточная вентиляция с подогревом воздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.
4. Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Расчет принудительной вентиляции

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

• Производительность;
• Мощность и число вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

Расчет по площади

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны внешней стены, а на противоположной стене 1 или 2 вытяжных.

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

Спрятать приточные отверстия можно за шторы, под диван или шкаф, между уровнями потолка. Вытяжные решетки необходимо размещать как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Выбор оборудования для принудительной вентиляции

приблизительный набор компонентов для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

• Недорогие системы, собранные из разрозненных компонентов;
• Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

Место установки

распределение вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

Варианты:

• Кухня;
• Прихожая;
• Балкон.

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Главное правило: воздух перемещается из чистых помещений (спальни, гостиные) к грязным (кухня, санузел).

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Принудительная приточная вентиляция своими руками

1. своими руками можно собрать вполне профессиональную вентиляционную систему

   Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.

2. Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
3. Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
4. Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
5. На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
6. Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
7. Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
8. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Принудительная вытяжная вентиляция своими руками

вытяжной вентилятор

Организовать принудительную вытяжную вентиляцию значительно проще, нежели приточную.

Основа системы – это вытяжной вентилятор. Самые удобные полуавтоматические с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

Вентилятор устанавливают на выходе вентканала в туалете или ванной комнате и прикрепляют к стене дюбелями или саморезами. К распределительной коробке подводится провод, в удобном месте устанавливают выключатель.

Кабель можно уложить в специально выдолбленную канавку в стене или прикрыть пластиковым коробом.

Подключить вентилятор к электросети очень просто, к устройству прилагается схема. Если вентилятор устанавливается во влажном помещении, соединения закрепляются клеммами, а не методом скрутки.

Видеоролик о том, как самостоятельно сделать принудительную вытяжную вентиляцию в ванной комнате:

Схема принудительной вентиляции для быстрого тритона… — Форум банкоматов, оптики и DIY

#1

телефондомой

Размещено 14 мая 2018 г. — 15:11

Всем привет. Тему здесь впервые завела, посмотрим, как пойдет. Эта ветка является ответвлением этой, созданной Opticsguy на форуме Reflectors:

https://www.cloudyni…275/?hl= elvira.

Было получено несколько запросов, а также путаница в отношении системы вентиляции, которая использовалась в 24-дюймовом прицеле f/2,75 под названием «Эльвира». К лучшему или к худшему, я решил описать и проиллюстрировать это здесь для нашего общего обсуждения, разбора, ГРАЖДАНСКОЙ критики улучшений или просто для развлечения. Два рисунка ниже представляют собой виды сбоку, которые пытаются показать, что было получено в результате многочисленных дымовых испытаний и экспериментов. Заранее извиняюсь, так как я не инженер-механик, поэтому подход был другим, а изображения грубыми.

Сначала я хотел бы отметить «гигиеническую» сторону системы. Для фона и после просмотра многих версий вентиляции больше всего выделялся подход Джона Пратта к дюжине или около того фанатов в разных местах. Он использует эти вентиляторы в различных конфигурациях по мере необходимости, и это работает. Однако использование этого метода в условиях моего дома было бы равносильно высыпанию мешка грязи в прицел. Поверьте мне, я не «чистый урод» или что-то в этом роде… просто здесь так принято. Что я могу сейчас сообщить, так это то, что после года использования этой конфигурации нечасто дома [сухое поле фермы] и четырех недель плюс звездные вечеринки, первичный остался сравнительно чистым, это из предыдущего опыта Starsplitter. Я не мог сделать это «заявление» до сих пор … это все было TBD. Концепция «шкаф с зеркалом как чистая комната» работает и работает на удивление хорошо. Зеркало хранилось почти в первозданном виде и без насекомых в частично отапливаемом гараже, и это также относится к периодам предварительного охлаждения. Поскольку фанаты почти постоянно были заняты наблюдением на каком-то уровне, «защита» все еще присутствовала, хотя и в меньшей степени.

Наблюдения [и видео] были выполнены во время первоначального строительства с дымогенератором и деревянной заготовкой для зеркала. Это дало хорошую начальную информацию, но было ограничено. Недавно зеркало было удалено для других модернизаций, и тонкий прозрачный лист [диск] из лексана был помещен в зеркальную ячейку, чтобы воспроизвести заднюю поверхность первичного элемента. Затем это «окно» позволяло напрямую наблюдать за потоком воздуха от вентиляторов и оригинальной перегородки, за потоком по периметру зеркала, за тем, как он взаимодействовал с различными поддерживающими устройствами зеркальной камеры и в целом внутри корпуса зеркала. Этот [метод пластиковых окон] использовался в прошлом году во время первоначальной конструкции для проверки моделей воздушных потоков, поскольку они будут существовать под крышкой зеркала во время предварительного охлаждения, но это был первый раз для задней части.

Рассмотрим быстрое зеркало с глубокой сагиттой. Существует большая разница в массе центра и края; в этой сборке около 33%!. Как показано на рисунках по периметру поверхности зеркала, поток воздуха ламинарный, а затем в основном ламинарный и, как таковой, естественно, имеет более низкую скорость теплопередачи (теплопередача от пограничного слоя на основе трения). Однако скорость в этой области высока из-за суженной щели. По мере продвижения внутрь он переходит от Рейнольдса к турбулентному, который демонстрирует более высокую скорость теплопередачи (кинетический перенос тепла от пограничного слоя). Однако скорость теперь значительно ниже, чем на периметре, противодействующем этому эффекту. Согласно некоторым базовым расчетам [с разумными предположениями о скорости] скорость передачи должна быть ниже в центре. Надежда заключалась в том, чтобы частично согласовать различную скорость переноса на разных радиусах с толщиной и, следовательно, с тепловой массой зеркала. Кстати, размеры чертежей точны… зеркало действительно немного похоже на собачью миску сбоку.

Чрезмерная коррекция — это проблема, с которой мы все знакомы, поэтому я не буду вдаваться в подробности, но было отмечено, что она присутствует при быстром падении температуры. Изменения, внесенные в этом году; улучшенная изоляция и воздушный поток [особенно вблизи заднего периметра] и изоляция краев были сделаны в попытке решить эту проблему. Все это еще предстоит оценить, и я могу сообщить о состоянии этого в будущем обновлении.

Помимо уровня сопротивления загрязнению и правильной фигуры, другие достойные цели системы заключались в том, чтобы попытаться свести к минимуму видимые тепловые артефакты/артефакты движения при эффективной очистке пограничного слоя и одновременно ограничить наиболее экстремальную турбулентность тенью вторичного слоя.

Наконец, на рисунке показан воздушный поток, выходящий из вторичного контура. Это легко продемонстрировать в тихую ночь в виде колонны, которая выходит вокруг и над вторичной. Скорость потока системы при максимальной скорости с установленным фильтром была измерена на уровне 1 CFS (60 CFM) с помощью метода надувания мешка через вентиляционные отверстия на крышке зеркала [небольшое видео — напоминает одно из тех надувных дворовых украшений].

При необходимости я могу добавить в тему больше фотографий или рисунков для конструктивного обсуждения. Так вот…

Иллюстрация системы вентиляции Elvira — обложка без крышки.PDF    24,92 КБ
110 загрузок

Иллюстрация системы вентиляции Elvira — обложка On.PDF    24,17 КБ
74 загрузки

Отредактировано phonehome, 14 мая 2018 г., 20:58.

• PrestonE, Moravianus, Майк Локвуд и еще 4 это нравится

• Наверх

#2

Пинбут

Размещено 14 мая 2018 г. — 15:36

извините, я не люблю pdf, потому что его трудно увидеть в треде, так что не возражайте, если я сделаю репост

обложка на

крышка

• LauraMS это нравится

• Наверх

#3

Пинбут

Размещено 14 мая 2018 г. — 15:43

каждые 90* оборотов добавляется сопротивление, снижающее эффективность вентилятора…не говорю, что это не работает

но я насчитал 4 90* оборота, чтобы добраться до центра зеркала, когда оно открыто…

• Наверх

#4

телефондомой

Размещено 14 мая 2018 г. — 15:47

каждые 90* оборотов добавляет сопротивление, снижая эффективность вентилятора. .. не говорю, что это не работает



, но я считаю, что 4 90* оборота доходят до центра открытого зеркала.

Pinbout, спасибо за исправление формата картинки. Поправлено в посте ТС.

• Наверх

#5

Найтгай

Размещено 14 мая 2018 г. — 16:08

Для предварительного охлаждения с надетой крышкой зеркала, это выглядит как превосходный метод положительного давления в чистой комнате, но во время сеансов наблюдения он смотрит на меня назад. Если бы вентиляторы втягивали и выдували обратно, это почти наверняка помогло бы избежать турбулентности и обеспечить более ламинарный поток на оптическом пути. Направьте яркую звезду далеко не в фокус, и это должно сделать любую значительную турбулентность воздушного потока видимой в окуляре. Что касается поддержания зеркала в чистоте, пока поток воздуха активен, я предполагаю, что очень мало загрязняющих веществ действительно оседает на поверхности зеркала. Я не инженер, просто пытаюсь логически обдумать это.

• Наверх

#6

Оберон

Размещено 14 мая 2018 г. — 16:09

хорошая работа!

Отредактировал Oberon, 14 мая 2018 г. — 16:09.

• Наверх

#7

Оберон

Размещено 14 мая 2018 г. — 16:21

Для предварительного охлаждения с надетой крышкой зеркала, это выглядит как превосходный метод положительного давления в чистой комнате, но во время сеансов наблюдения он смотрит на меня назад. Если бы вентиляторы втягивали и выдували обратно, это почти наверняка помогло бы избежать турбулентности и обеспечить более ламинарный поток на оптическом пути. Направьте яркую звезду далеко не в фокус, и это должно сделать любую значительную турбулентность воздушного потока видимой в окуляре. Что касается поддержания зеркала в чистоте, пока поток воздуха активен, я предполагаю, что очень мало загрязняющих веществ действительно оседает на поверхности зеркала. Я не инженер, просто пытаюсь логически обдумать это.

Повторить 500 раз, пока не приклеится.

Для наших целей турбулентность на пути света не является вредной (и в этом отношении ламинарный поток — это шутка).

Не путайте динамику атмосферного масштаба с динамикой масштаба телескопа. В масштабе телескопа перемешивание хорошее, перемешивание отличное, турбулентность — ваш друг, а ламинарный — нет. Совершенно противоположное тому, что мы хотим от атмосферы.

Что эта конструкция делает правильно, так это очищает всю зеркальную поверхность отфильтрованным воздухом. Вы не можете требовать большего от зеркального охлаждения воздушного потока с наилучшей обзорной точки зрения. Возможно, эффективность, шум, использование энергии, бла-бла, возможно, есть место для еще большего количества дополнительных улучшений, но за достижение основной цели он получает полные баллы.

• MikeRatcliff, LarsMalmgren, NiteGuy и ещё 4 это нравится

• Наверх

#8

SteveInNZ

Размещено 14 мая 2018 г. — 16:24

Очень интересное чтение. Спасибо.

Знаете ли вы, какого размера ваши вентиляторы (например, куб. м или размеры)?

Сколько времени нужно, чтобы зеркало остыло?

Стив.

• Mad Matt нравится это

• Наверх

#9

Майк Локвуд

Размещено 14 мая 2018 г. — 16:33

Для предварительного охлаждения с надетой крышкой зеркала, это выглядит как превосходный метод положительного давления в чистой комнате, но во время сеансов наблюдения он смотрит на меня назад. Если бы вентиляторы втягивали и выдували обратно, это почти наверняка помогло бы избежать турбулентности и обеспечить более ламинарный поток на оптическом пути. Направьте яркую звезду далеко не в фокус, и это должно сделать любую значительную турбулентность воздушного потока видимой в окуляре. Что касается поддержания зеркала в чистоте, пока поток воздуха активен, я предполагаю, что очень мало загрязняющих веществ действительно оседает на поверхности зеркала. Я не инженер, просто пытаюсь логически обдумать это.

Мы с Эдом подробно говорили об этой системе охлаждения, пока он разрабатывал прицел.

Идея состоит в том, чтобы вентилятор направлял воздух на зеркало , тем самым создавая турбулентность, что хорошо, и способствуя теплопередаче. Если всасывать воздух, этого не происходит, воздух просто обтекает его, не охлаждая так эффективно. (И если вы всасываете воздух вокруг края главного зеркала, не изолируя его, вы довольно эффективно перекорректируете зеркало. )

Я не сторонник традиционных «вентиляторов пограничного слоя», создающих (предположительно) ламинарный поток от одной стороны зеркала к другой. Он охлаждает одну сторону зеркала больше, чем другой, и не так эффективно передает тепло, как турбулентность. Я проводил эксперименты и видел их на видео, которым надеюсь когда-нибудь поделиться.

Основной задачей системы охлаждения является охлаждение зеркала, поэтому я предпочитаю, чтобы поток воздуха направлялся на зеркало, создавая турбулентность. Система охлаждения Эда работает радиально-симметрично, что позволяет избежать термического астигматизма, а это очень важно. На самом деле я бы хотел, чтобы передняя поверхность зеркала создавала немного больше турбулентности, но я думаю, что эта система и так работает достаточно хорошо.

• PrestonE, NiteGuy, happylimpet и еще 1 – это нравится

• Наверх

#10

Найтгай

Размещено 14 мая 2018 г. — 16:34

Джонатон и Майк, спасибо вам обоим за разъяснения. Джонатан, я очень уважаю ваши комментарии и новаторскую работу с банкоматами. Майк, как всегда, вы являетесь невероятным источником достоверной информации, и ваш веб-сайт на вес золота. Еще раз спасибо!

Отредактировано NiteGuy, 14 мая 2018 г., 16:40.

• Oberon нравится это

• Наверх

#11

телефондомой

Размещено 14 мая 2018 г. — 17:10

каждые 90* оборотов добавляется сопротивление, снижающее эффективность вентилятора… не говоря уже о том, что это не работает



но я насчитал 4 90* оборота, чтобы добраться до центра зеркала в открытом состоянии…

Pinbout, да, есть 4 витка сопротивления, но это действительно небольшой процент от общего количества по сравнению с предварительными фильтрами, HEPA-фильтром и выходной щелью по периметру.

Повторить 500 раз, пока не приклеится.

Для наших целей турбулентность на пути света не является вредной (и в этом отношении ламинарный поток — это шутка).

Не путайте динамику атмосферного масштаба с динамикой масштаба телескопа. В масштабе телескопа перемешивание хорошее, перемешивание отличное, турбулентность — ваш друг, а ламинарный — нет. Совершенно противоположное тому, что мы хотим от атмосферы.



Что эта конструкция делает правильно, так это очищает всю зеркальную поверхность отфильтрованным воздухом. Вы не можете требовать большего от зеркального охлаждения воздушного потока с наилучшей обзорной точки зрения. Возможно, эффективность, шум, использование энергии, бла-бла, возможно, есть место для еще большего количества дополнительных улучшений, но за достижение основной цели он получает полные баллы.

Спасибо, Оберон. Что касается эффективности, вход AH для запуска трех радиальных вентиляторов на полной скорости составляет 12 вольт при 330 мА.

Очень интересное чтение. Спасибо.

Знаете ли вы, какого размера ваши вентиляторы (например, куб. м или размеры)?

Как долго ваше зеркало охлаждается?



Стив.

Привет, Стив. Размеры вентилятора 75х75х35мм. Рекламируемые скорости потока обычно являются шуткой даже в свободном пространстве, но они были указаны на уровне 18 кубических футов в минуту. Причина радиального и осевого была просто в их способности работать с высоким сопротивлением (статическим давлением). Период охлаждения, очевидно, зависит от дельты, но среднее время составляет около 35-45 минут, чтобы достичь разумного равновесия, которое, как я полагаю, составляет где-то около 1 градуса по Фаренгейту. Это не было измерено/количественно, просто визуально наблюдалось.

Отредактировано phonehome, 14 мая 2018 г., 17:37.

• SteveInNZ нравится это

• Наверх

#12

старканоэ

Размещено 14 мая 2018 г. — 17:39

Я всегда думал, что любая вентиляторная система должна иметь воздуховод, который идет к верхнему концу телескопа, чтобы всасывать воздух… получать этот приятный, более прохладный, чистый воздух…. не тот грязный противный горячий воздух из-под земли …. может выглядеть прикольно..

• clivemilne это нравится

• Наверх

№13

оптик

Размещено 14 мая 2018 г. — 22:05

Мой комментарий и мысли по поводу этой системы просты. Работает и работает отлично!!!! Это прекрасная возможность как учиться, так и следовать дизайнерским идеям любой крупной светосильной оптической системы.

Я много часов наблюдал с этим телескопом, и он отлично работает.

Как я уже говорил, это СОВЕРШЕННЫЙ телескоп!!!

• Наверх

№14

Марк Коуэн

Размещено 14 мая 2018 г. — 23:53

каждые 90* оборотов добавляется сопротивление, снижающее эффективность вентилятора… не говоря уже о том, что это не работает



но я насчитал 4 90* оборота, чтобы добраться до центра зеркала в открытом состоянии…

Радиальный вентилятор может создавать довольно большое давление, которое преодолевает все это, в отличие от обычного (компьютерного) вентилятора.

• Preston это нравится

• Наверх

№15

Чаки

Размещено 15 мая 2018 г. — 07:17

Будет ли мистер Эдди посещать Оки-Текс этой осенью?

• Наверх

№16

телефондомой

Размещено 15 мая 2018 г. — 18:42

Система охлаждения Эда

работает радиально-симметрично, что позволяет избежать термического астигматизма, и это очень важно. На самом деле я бы хотел, чтобы передняя поверхность зеркала создавала немного больше турбулентности, но я думаю, что эта система и так работает достаточно хорошо.

Спасибо, Майк, что напомнил мне о радиальных и симметричных аспектах этой системы… полностью исключил это из исходного описания. К сожалению, 2D-чертежи не делают это очевидным.

Я всегда думал, что любая система вентиляторов должна иметь воздуховод, который идет к верхнему концу телескопа, чтобы всасывать воздух… получать этот приятный, более чистый воздух…. а не этот грязный противный горячий воздух из-под земли. …хотя может выглядеть прикольно..

Старканоэ ты говоришь о «SNORKEL». Вот это было бы интересно посмотреть…

Эд

• Наверх

# 17

телефондомой

Размещено 15 мая 2018 г. — 19:00

Будет ли мистер Эдди посещать Оки-Текс этой осенью?

«Большой ребенок» планирует это. Надеюсь увидеть там всех!

Эд

• Вернуться к началу

# 18

Пинбут

Размещено 15 мая 2018 г. — 19:04

Что мне нравится, так это то, что воздух не дует прямо на стекло, а окружает его оболочкой из движущегося воздуха.

• Наверх

# 19телефондомой

Размещено 15 мая 2018 г. — 20:23

Вот фотография текущей установки задней камеры/дефлектора. Небольшие отверстия охлаждают примерно 5 дюймов в центре зеркала при более низкой скорости потока. Оно выглядит тяжелым, но сделано из расширенного (вспененного) ПВХ толщиной 1/8 дюйма, поэтому весит всего несколько унций.

Прикрепленные миниатюры

Отредактировано phonehome, 15 мая 2018 г., 20:25.

• precaud и happylimpet вот так

• Наверх

#20

Пинбут

Размещено 16 мая 2018 г. — 09:56



из расширенного (вспененного) ПВХ 1/8″

некоторые из нас называют это синтрой.

• Наверх

# 21

Aperturefever

Размещено 16 мая 2018 г. — 19:46

Эд, просто интересно узнать марку и модель ваших радиальных вентиляторов — и почему вы их выбрали?

Отредактировано Aperturefever, 16 мая 2018 г., 19:48.

• Наверх

# 22

телефондомой

Размещено 16 мая 2018 г. — 23:43

некоторые из нас называют это синтрой.

Привет Пинбут. Да, он носит разные названия, такие как Celtec, Sintra и т. д. По возможности я стараюсь использовать точные общие описания материалов и компонентов. Это интересный материал, с которым легко работать. Из него сделана вся крышка зеркала и режиссерское кольцо.

Эд, просто интересно узнать марку и модель ваших радиальных вентиляторов — и почему вы их выбрали?

Здравствуйте, Aperturefever, радиальные вентиляторы 75x75x30 представляют собой двойные шарикоподшипники (не втулки и не магниты), которые используются в некоторых компьютерах и ряде проекторов. Они выпускаются под разными лейблами, они были с тегом GDSTIME. Высококачественные вентиляторы не требовались, потому что система тройной изоляции, показанная на этом рисунке впускного узла, отлично справляется с подавлением вибрации:

Краткий обзор воздухозаборника, расположенного под зеркалом: внешние слои пены (2) представляют собой моющиеся предварительные фильтры, толстая круглая секция представляет собой полупостоянный очищаемый HEPA-фильтр площадью около 25 кв. футов. согнутые носители, 3 радиальных вентилятора, каждый из которых установлен на ацеталевой лопасти с консольным подавляющим грузом (лопасти, в свою очередь, установлены на ацеталевом диске), диск установлен на задней панели зеркального ящика, и, наконец, есть (3) 1,2 фунта. вес отделки прицела.

• Preston это нравится

• Наверх

# 23

телефондомой

Размещено 17 мая 2018 г. — 12:06

Это фотография из одного из видеороликов о дымовых испытаниях во время строительства. Рисунок радиально-симметричный и равномерный по всему периметру. К сожалению, на неподвижном кадре невозможно различить, как хорошо очищается поверхностный слой под лежащим сверху дымом. Я могу заверить вас, что это так. То, что можно увидеть в правом верхнем углу, является частью «основания» выходной колонны, расположенной над центром зеркала («Х»).

Выходная колонна продолжается вверх и обтекает и проходит мимо вторичной колонны. Мои условия не экстремальные по росе, но я еще не использовал вторичный нагреватель.

Отредактировано phonehome, 17 мая 2018 г., 12:45.

• PrestonE, LarsMalmgren и pierreastro нравится это

• Наверх

# 24

телефондомой

Размещено 17 мая 2018 г. — 12:42

Чтобы попытаться дать лучшее понимание, я включил две фотографии, снятые с одного и того же зеркала под углом около 10 градусов. Имейте в виду, что дым генерируется теплом, и поэтому он поднимается вверх, поэтому выходная колонна катится вверх, а не перпендикулярно зеркалу, как это обычно бывает… » зазор между зеркалом и плоской перегородкой. Воздушный поток очень медленный, как правило, неорганизованный, быстро отключается и поднимается от поверхности зеркала. Я бы назвал это «растеканием».

На этом снимке показано добавление кольца директора к плоской перегородке. Вы можете видеть, насколько «плотно» поток прилегает к зеркальной поверхности и с хорошим очищающим эффектом. Скорость увеличилась примерно в 4 раза. Даже при вмешательстве подъема тепла можно увидеть формирование центральной колонны.

Отредактировано phonehome, 17 мая 2018 г., 12:43.

• PrestonE, Pierre Lemay, LarsMalmgren и еще 1 это нравится

• Наверх

# 25

Безумный Мэтт

Размещено 17 мая 2018 г. — 12:58

Потрясающие вещи!

• Наверх

Охлаждение теплицы: принудительная вентиляция

Глава 5

Многие тепличные предприятия используют вентиляторы с принудительной вентиляцией для подачи воздуха в теплицу и из нее. Когда внутренняя температура превышает желаемый уровень, термостат открывает заслонки и запускает вытяжной вентилятор(ы). Когда вентиляторы выпускают нагретый воздух, создается небольшой вакуум, который втягивает более холодный наружный воздух через жалюзи. После восстановления желаемой температуры термостат выключает вытяжные вентиляторы и закрывает моторизованные заслонки. Принцип приточно-вытяжной вентиляции заключается в создании потока воздуха через теплицу. Когда воздух проходит через растения в теплице, он поглощает тепло и повышает как температуру, так и влажность, прежде чем выйти из теплицы через вытяжные вентиляторы. Вентиляторы либо втягивают свежий воздух в теплицу, либо выбрасывают воздух из теплицы наружу, заменяя его свежим воздухом, поступающим через вентиляционные отверстия или другие отверстия. Хотя особых предпочтений нет, в большинстве коммерческих тепличных хозяйств используются вентиляторы для вытяжки воздуха, а замещающий воздух вытягивается через вентиляционные отверстия снаружи. Приточно-вытяжная вентиляция включает вытяжные вентиляторы (см. рис. 5.3) на одном конце теплицы и моторизованные жалюзийные воздухозаборники (см. рис. 5.4) или вентиляционные отверстия на противоположном конце для воздухообмена. Впускные жалюзи или оконные форточки должны быть с электроприводом. Использовались входные заслонки гравитационного типа, но они подвержены ветровым нагрузкам в ветреную погоду и не подходят для эксплуатации зимой. В теплицах, соединенных с желобом, входы и выходы систем механической вентиляции могут быть установлены в боковых или торцевых стенах. Жалюзи вентилятора устанавливаются внутри лопастей вентилятора, так что вентилятор и корпус полностью отделены от окружающей среды теплицы, когда вентилятор не работает. Особое внимание к расположению и геометрии устройства подачи воздуха имеет решающее значение для эффективного охлаждения и равномерного распределения.

Как подобрать размер вытяжных вентиляторов

Чтобы определить потребность в вентиляции для теплицы в стандартных условиях, используйте приведенные ниже уравнения, где L и W представляют длину и ширину теплицы соответственно.

Коэффициенты воздухообмена

Рекомендация Национальной ассоциации производителей теплиц (NGMA) о величине 8 кубических футов в минуту возникла в то время, когда карнизы и желоба теплиц обычно имели высоту 8 футов (2,4 м). Сегодня многие теплицы имеют желоба высотой от 12 до 16 футов (от 3,7 до 5,7 м). Например, для теплицы размером 44,5 на 120 футов с высотой желоба 10 футов потребуется общая мощность вентилятора 53 400 кубических футов в минуту. В дополнение к высоте водосточного желоба, корректировка обменного курса также должна быть сделана с учетом высоты над уровнем моря, интенсивности света и перепада температур.

Выбор вытяжных вентиляторов для принудительной вентиляции

Мощность вытяжного вентилятора необходимо сопоставить и согласовать с забором воздуха через жалюзи или вентиляционные отверстия Производительность вентилятора измеряется как объем воздуха (куб. футы), перемещаемый на единицу время (минуты). Обычно выражается в кубических футах в минуту (cfm). Количество воздуха, перемещаемого вентилятором, зависит от диаметра лопастей, формы лопастей, скорости вращения вентилятора (оборотов в минуту, об/мин), мощности двигателя и формы корпуса (см. Таблицу 5.1).

Номинальное статическое давление вытяжных вентиляторов

Скорость воздушного потока (куб. фут/мин) и статическое давление тесно связаны между собой для вентиляторов и систем вентиляции. Производительность вентилятора по воздуху (куб. фут/мин) напрямую зависит от статического давления в системе. По мере увеличения сопротивления воздушному потоку (статическое давление) пропускная способность подаваемого воздуха уменьшается. Следовательно, вентилятор подает больше воздуха при низком статическом давлении, чем при высоком статическом давлении.

Определение количества и размера вытяжных вентиляторов

После расчета требуемой вентиляции теплицы (куб. фут/мин) следующим шагом является выбор количества и размера вентиляторов, которые в совокупности равны или превышают скорость движения воздуха, требуемую на основе статического давления. Общая мощность вентиляторов должна быть как минимум равна требуемой скорости удаления воздуха и должна быть рассчитана на это при статическом давлении 0,1 дюйма (30 Па).

Оптимизация вытяжного вентилятора

На рынке представлено множество типов вытяжных вентиляторов, поэтому важно сделать правильный выбор для достижения максимальной эффективности при минимальных затратах. Ниже приведены некоторые важные моменты, которые следует учитывать при выборе вытяжного вентилятора. Вентилятор большего диаметра с меньшей мощностью двигателя более эффективен. Например, вентилятор диаметром 48 дюймов мощностью ½ л.с. имеет мощность 12,983 кубических фута в минуту и ​​потребляет 662 Вт/час. Вентилятор диаметром 36 дюймов мощностью 1 л.с. имеет мощность 12 168 кубических футов в минуту и ​​потребляет 1 193 Вт/ч. Если в теплице имеется трехфазная электроэнергия, следует использовать трехфазные двигатели, поскольку они дешевле и требуют меньше обслуживания, чем однофазные двигатели.

Ступенчатый вытяжной вентилятор

Поскольку скорость вентиляции в холодные дни будет намного меньше, чем в теплые дни, системы вентиляции должны работать поэтапно или поэтапно, чтобы обеспечить надлежащее количество поступающего воздуха для хорошего контроля температуры. Ступеней вентиляции должно быть достаточно, чтобы переходы от ступени к ступени не приводили к большим колебаниям температуры в помещении. Первая ступень вентиляции может быть обеспечена одним вентилятором, а вторая ступень — другим вентилятором или двухскоростным вентилятором с термостатным управлением для обеспечения низкой-высокой скорости вентиляции. Любая из этих вентиляционных систем обеспечит уровень вентиляции, необходимый для поддержания оптимальной среды выращивания внутри теплицы при правильном размере и установке.

Вентиляционные отверстия

При использовании вытяжных вентиляторов вентиляционные отверстия необходимы для забора воздуха. Независимо от выбранного оборудования, вентиляционные отверстия на противоположном конце теплицы должны работать вместе с вытяжными вентиляторами. Аналогичные заслонки для впуска воздуха необходимы на противоположном конце теплицы. Вентиляционные блоки меньшего размера могут открыть жалюзи за счет давления воздуха, создаваемого вентилятором. В больших вентиляционных отверстиях жалюзи моторизованы и синхронизированы с вытяжными вентиляторами через систему управления.

Вентиляционное размещение

Большинство вентиляционных систем предназначены для выпуска теплого воздуха в верхней части теплицы, а забор холодного воздуха расположен ближе к уровню земли. В более холодном климате эта стратегия может не сработать, потому что холодный воздух на высоте урожая может повредить или даже заморозить растения.

Определение размера вентиляционного отверстия

Для обеспечения надлежащего воздушного потока и вентиляции площадь поверхности вентиляционных отверстий должна как минимум в 1,25–1,5 раза превышать площадь вентиляторов или должна обеспечивать кажущуюся скорость 700 футов в минуту (фут/мин). . Площадь поперечного сечения можно определить, разделив производительность вентилятора в кубических футах в минуту на расчетную скорость на входе в кубических футах в минуту, что дает отличное перемешивание.

Выбор и размещение термостата

Вытяжные вентиляторы и двигатели вентиляции обычно управляются термостатами или, что предпочтительнее, компьютеризированной системой климат-контроля.
