Современные решения оконной фурнитуры позволяют организовать ежедневную вентиляцию помещений в любых типах зданий. Системы дистанционного открывания окон были разработаны для удобного управления створками на расстоянии как механическим, так и автоматическим способами.

Фрамужные открыватели сегодня незаменимы в помещениях, где необходимо дистанционного открыть или закрыть окно, расположенное в недоступном для ручного открывания месте. Партнером компании VBH в данной сфере является немецкий производитель GEZE, который предлагает потребителю комфортное решение откидывания или открывания окон из пластикового, деревянного или алюминиевого профиля на большой высоте.

Плоские ножницы GEZE открывают фрамуги с параметрами ширины открытия до 320 мм. Область применения включает прямоугольные, открывающиеся вовнутрь нижнеподвесные и верхнеподвесные створки, а также открывающиеся наружу нижнеподвесные створки. Есть также решения для окон специальных форм, например, скошенные, треугольные, полукруглые и арочные окна.

Фрамужные открыватели GEZE характеризуются высоким уровнем надежности, комфорта, удобства управления и установки.

В ассортимент систем открывания фрамуг с ручным управлением представлен различными конструкциями:

• OL 90 N – система открывания фрамуг плоской формы с многообразием вариантов;
• GEZE OL открывание наружу – система открывания фрамуг плоской формы с задвижкой с защитой от взлома;
• OL 95 – система открывания фрамуг плоской формы специально для стоично-ригельных конструкций;
• OL 320 – система открывания фрамуг плоской формы с увеличенной шириной открытия и тяжелыми створками.

Самым востребованным вариантом фрамужных открывателей является OL 90 N, это накладной фрамужный открыватель плоской формы с шириной открытия 170 мм. Он применяется на вертикально установленных прямоугольных окнах, открывающихся внутрь, с нижнеподвесными, вращающимися и поворотными створками из дерева, пластика или металла. Предлагаются также решения для специфических форм, например, для скошенных, треугольных, полукруглых и арочных окон.

Плоский дизайн ножниц и ручной привод OL 90 N требуют мало места над и сбоку оконной створки. Полностью предварительно собранные строительные узлы облегчают установку. Ножницы и ручной привод монтируются спереди. Неточности сопряжения створки с рамой выравниваются автоматически посредством настройки прижима. Крепежные болты невидимы, что обеспечивает непрерывность четкой разбивки линий фрамужного открывателя. Элемент дополнительного запирания в ножницах обеспечивает надежное дополнительное запирание створок. Легкое отсоединение ножниц с помощью разблокирующей кнопки позволяет осуществить помывку окон внутри и снаружи.

Область применения OL 90 N:

• для вертикально установленных нижнеподвесных и верхнеподвесных, вращающихся и поворотных оконных створок, открывающихся вовнутрь, из дерева, пластика или металла;
• с высотой наплава 0-25 мм;
• максимальный вес створки 80 кг;
• при размерах ширины створки от 1000 мм рекомендуется установка элементов дополнительного запирания.

GEZE OL 90 N для верхнеподвесных окон с открыванием наружу представляет собой накладную систему открывания фрамуг плоской формы с защитой от взлома. Она оборудована специальным защищенным от взлома запорным ригелем, имеющим сертификат SKGzerti.

Область применения:

• для вертикально установленных верхнеподвесных створок, открывающихся наружу, из дерева, пластика или металла;
• с высотой наплава 0-60мм;
• возможность управления слева и справа;

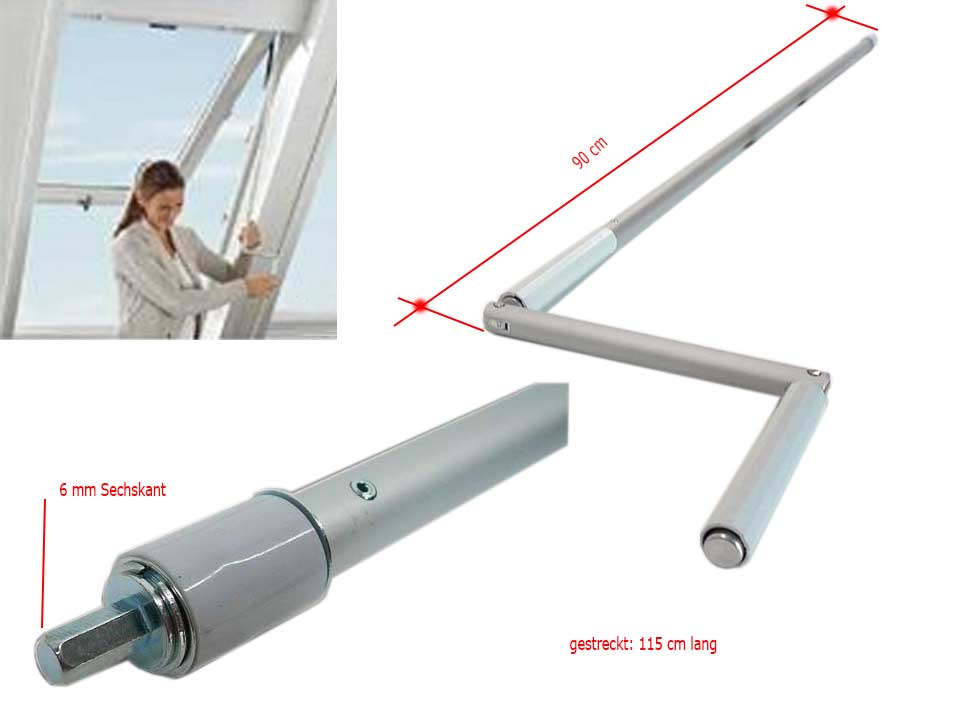

• возможность управления посредством ручного привода, кривошипной штанги или электропривода.

GEZE OL 95 – накладная система открывания фрамуг плоской формы для прямоугольных окон с шириной открытия 220 мм.

Область применения:

• главным образом в стоично-ригельных конструкциях;
• для вертикально установленных нижнеподвесных, верхнеподвесных, вращающихся и поворотных створок, открывающихся внутрь, из дерева, пластика или металла;
• с высотой наплава 0-25мм;
• удельный вес до 60 кг.

Для верхнеподвесных створок дополнительно к системе открывания фрамуг предусматриваются предохранительные устройства, ограничивающие откидывание створки (позиция захвата), чтобы створка не стала источником опасности.

GEZE FPS – это «умная» страховка для вертикально установленных нижнеподвесных прямоугольных окон. До позиции чистки болты уловителя скользят по направляющим валам в телескопическом штоке. Штифты в волнообразной телескопической направляющей скользят до положения чистки, для того чтобы можно было помыть окно снаружи. В случае падения створки штифты направляющих попадают в противолежащие ловящие крюки и останавливают створку. На каждую створку требуется двое страховочных ножниц FPS и две крепежные платы для окон из дерева / пластика или из легких металлов.

Узнать подробнее о фрамужных открывателях можно в отделах продаж компании VBH.

Фрамужные открыватели GEZE — подходят для любого пользователя и отличаются прочностью

Темы

Нам нужен свет, чтобы чувствовать себя комфортно. Фрамуги удовлетворяют эту потребность, направляя дневной свет от крыши или наружных стен через потолочные отражатели вглубь здания. Помимо функции освещения, они также обеспечивают хорошую вентиляцию помещения.

Стеклянный фасад и фрамуги, которые открываются при высокой температуре.

В последние годы архитектура снова все больше фокусируется на освещении — и это правильно. Дневной свет оказывает непосредственное влияние на наше самочувствие, однако большую часть дня мы проводим в зданиях. А это значит, что необходимо направить дневной свет в здания.

Необходимость этого признают архитекторы и проектировщики зданий. Количество дневного света в здании можно увеличить, например, с помощью фрамуг. Фрамуги используются, чтобы впустить дневной свет в помещение сверху. В строительной отрасли термин «фрамуга» означает горизонтальный или наклонный застекленный проем в крыше. Этот термин также используется в отношении вертикальных окон в верхней части внешней стены.

Дверь с фрамугами: сквозь закрытую дверь проходит много света.

В более узком смысле под «фрамугами» понимаются окна, расположенные над дверью, над створками окон фасада или в самом верху наружных стен или стеклянных фасадов. В Германии стекольщики также называют их камфорными окнами (Kämpferfenster). Это объясняется тем, что в старых зданиях их удерживала горизонтальная перекладина между верхней частью окна или двери и основной створкой внизу, сделанная из камфорного лавра.

Этот тип остекления также проектируется и применяется с мыслью о естественном свете. Фрамуги, расположенные над дверями, позволяют дневному свету проникать снаружи в здание в пространство за дверями или направляют свет из комнат в коридор. Фрамуги в окнах делают световой проем выше. Свет направляется вглубь даже больших помещений за счет потолочных отражателей, исключая необходимость искусственного освещения. При встраивании фрамуги створки окна не должны быть слишком большими.

Фрамуги часто используются в школах или спортивных залах, где они вносят значительный вклад в безопасность пользователей. Их расположение исключает возможность неосмотрительного или опасного открывания окон. Человеку будет чрезвычайно трудно выпасть из фрамуги или наткнуться на нее, а риск защемления отсутствует из-за ее высоты. Таким образом, в спортивных залах можно избежать бликов от солнечных лучей. Кроме того, вентиляция становится доступной в любое время, когда она необходима.

Безопасная вентиляция: фрамуги в школьном спортивном зале.

Преимущества фрамуг

• Создание приятного микроклимата без сквозняков благодаря вентиляции.
• Дневной свет проникает глубже в помещения, и они становятся светлее.
• Благодаря своему монтажному положению и ограниченному углу открывания они повышают безопасность.
• Фрамуги привлекают внимание к внешнему виду фасада, так как они доступны во многих конструктивных исполнениях и вариантах оснащения.

Привлекательный дизайн: ножничный привод GEZE E 170 для фрамужных открывателей

Фрамуги могут состоять из неподвижно смонтированного остекления или иметь открывающуюся конструкцию. Для обеспечения простоты и безопасности эксплуатации фрамуги оснащаются специальной системой раздвижной фурнитуры, а точнее — фрамужными открывателями. Они позволяют складывать или наклонять фрамуги наружу или внутрь. Они управляются вручную, например, с помощью толкателей, которые управляются с помощью рукояток или коленчатых стержней. В качестве альтернативы фрамуги могут открываться автоматически с помощью электроприводов.

Ручные системы фрамужных открывателей GEZE легко и надежно обеспечивают ежедневную вентиляцию. Они доступны для открывающихся внутрь нижнеподвесных или верхнеподвесных створок, а также для открывающихся наружу нижнеподвесных окон. Они могут использоваться с многими видами рам (из дерева, пластика или легкого металла) и с многими типами окон (прямоугольными, наклонными, треугольными, круглыми или плоскоарочными окнами). Элементы управления, такие как рукоятки, угловые отводы или держатели коленчатого стержня, обеспечивают гибкое и удобное управление окнами различной формы.

Ручные фрамужные открыватели можно комбинировать с электроприводами GEZE. Это превращает окна в электроприводные, т. е. автоматически открывающиеся фрамуги. Приводы открывают фрамуги для вентиляции, и ими можно с легкостью управлять с помощью выключателей. Это значит, что несколько окон, даже больших и тяжелых, можно одновременно открыть без особых усилий.

Системы фрамужных открывателей от компании GEZE

• Они не изменяют дизайн фасада, так как плоская ножничная конструкция и штанга в сборе не требуют много места.
• Они обеспечивают оптимальную вентиляцию и отвод воздуха, имея ширину открывания до 320 мм.
• Их можно использовать для комфортной ежедневной вентиляции.
• Они могут быть легко и надежно открыты вручную или с помощью электропривода.
• Они способны открывать широкие и тяжелые створки.
• Они могут использоваться с многими видами рам (из дерева, пластика или легкого металла) и с многими типами окон (прямоугольными, наклонными, треугольными, круглыми или плоскоарочными окнами).

• Проектирование
• Монтаж
• Услуги

ПроектированиеМонтажУслуги

Фрамуги пропускают большое количество дневного света внутрь здания и тем самым обеспечивают прекрасное освещение внутри него. Чтобы не портить внешний вид, компания GEZE предлагает различные системы ручных и автоматических фрамужных открывателей. Их можно практически незаметно смонтировать на оконной раме. В зависимости от типа окна мы разрабатываем специальные решения.

Автоматизированные окна также могут помочь повысить энергоэффективность здания за счет контролируемой и оптимизированной вентиляции.

Компания GEZE предоставляет консультации и поддержку при проектировании зданий.

Системы фрамужных открывателей GEZE отличаются простотой эксплуатации и монтажа. Кроме того, компания GEZE оказывает поддержку при монтаже или предлагает инструкции по монтажу для клиентов.

Регулярное техническое обслуживание и квалифицированный уход за автоматическими системами необходимы для долгосрочной личной и эксплуатационной безопасности.

Компания GEZE предлагает заключить индивидуальные контракты на техническое обслуживание для всех зданий. Также можно выполнить дооснащение фрамугами. Мы будем рады проконсультировать вас по этому вопросу и применить свой опыт в работе над вашим проектом.

Как измерить ширину стержней и высоту штабеля – Window Hardware Direct

Окна являются одним из основных компонентов любого здания. Они обеспечивают естественное освещение и вентиляцию, а также предлагают вид на внешний мир. Окна бывают разных форм, размеров и стилей, но всех их объединяет одно — для работы им нужны петли. Петли являются важным элементом, который позволяет окну плавно открываться и закрываться. Одним из наиболее распространенных типов петель, используемых в окнах, является петля с 4 стержнями.

Что такое 4-стержневая петля?

Петля с 4 стержнями состоит из четырех взаимосвязанных рычагов, которые позволяют окну открываться и закрываться. Эти петли широко используются в выступающих окнах, но также могут использоваться и в створчатых окнах, где створка крепится к раме с помощью петель. Когда окно закрыто, створка плотно прилегает к раме, создавая плотное уплотнение, препятствующее проникновению воздуха и воды. Когда окно открывается, створка откидывается от рамы, пропуская воздух в комнату.

Одним из важнейших факторов, определяющих характеристики окна, является размер и форма петель. Петли бывают разных размеров, и очень важно выбрать правильный размер, чтобы окно работало плавно и эффективно. Два важных параметра, которые необходимо измерить при выборе петли с 4 стержнями, — это ширина стержня и высота стопы.

Как измерить ширину стержня четырехзвенной петли

Ширина стержня четырехзвенной петли относится к толщине каждого плеча петли. Этот размер важен, потому что он определяет зазор между створкой и рамой, когда окно закрыто. Если зазор слишком мал, окно может не закрываться должным образом, вызывая сквозняки и потерю энергии. Если зазор слишком большой, окно может быть ненадежным и его можно легко открыть силой.

Для измерения ширины стержня четырехзвенной петли вам понадобится штангенциркуль или микрометр. Поместите губки инструмента вокруг середины одного из плеч шарнира и снимите мерки. Повторите этот процесс для каждой руки, чтобы убедиться, что все они имеют одинаковую ширину. Как вариант, можно снять одну из петель и снять мерки с помощью линейки или рулетки.

Как измерить высоту стопки 4-звенной петли

Высота стопки 4-звенной петли относится к общей высоте петли, когда она находится в закрытом положении. Это измерение имеет решающее значение, поскольку оно определяет, какой зазор необходим между створкой и рамой, когда окно открыто. Если высота штабеля слишком велика, окно может открываться не полностью, ограничивая вентиляцию. И наоборот, если высота столба слишком мала, окно может не закрываться должным образом, вызывая сквозняки и потерю энергии.

Чтобы измерить высоту стопки четырехзвенной петли, вам понадобится линейка или рулетка. Закройте окно и приложите линейку или рулетку к створке параллельно петле. Измерьте от верха створки до верха петли. Повторите этот процесс для каждой петли, чтобы убедиться, что все они имеют одинаковую высоту.

Правильный выбор 4-стержневой петли

После того, как вы измерили ширину стержня и высоту стопки 4-шарнирных петель, вы можете выбрать правильный размер и форму для вашего окна. Очень важно выбрать петлю, достаточно прочную, чтобы выдержать вес створки, и достаточно прочную, чтобы выдержать годы использования. Важен и материал шарнира. Петли могут быть изготовлены из различных материалов, включая сталь, алюминий и латунь. Выбранный вами материал должен быть совместим с другими компонентами окна и условиями окружающей среды, в которых установлено окно.

Помимо правильного выбора размера и материала, очень важно правильно установить петлю. Плохо установленная петля может привести к тому, что окно будет плохо работать или вообще не будет работать. При установке 4-стержневой петли убедитесь, что она ровная, а винты затянуты. После установки проверьте работу окна, чтобы убедиться, что оно открывается и закрывается плавно, нет сквозняков и утечек воздуха.

Заключение

Таким образом, петли с 4 стержнями являются важным компонентом створчатых окон. Они позволяют окну плавно открываться и закрываться, создавая плотное прилегание при закрытии. При выборе петли с 4 стержнями важно измерить ширину стержня и высоту стопки, чтобы убедиться, что петля имеет правильный размер и форму для окна. Кроме того, материал петли должен быть совместим с другими компонентами окна и условиями окружающей среды, в которых установлено окно. Наконец, петля должна быть установлена ​​правильно, чтобы окно работало плавно и эффективно. Следуя этим рекомендациям, вы сможете выбрать и установить петли с 4 стержнями, которые обеспечат надежную и долговечную работу ваших окон.

Пожалуйста, не стесняйтесь обращаться к нам, если вам нужна дополнительная помощь, команда WHD здесь, чтобы помочь!

Код выходного окна Индианы | The Great Egress Co.

Окно должно соответствовать определенным требованиям, чтобы соответствовать коду выхода из подвала штата Индиана. Этот строительный кодекс гарантирует, что у жителей будет второй выход из жилого помещения подвала в случае чрезвычайной ситуации.

Убедитесь, что ваше новое выходное окно соответствует коду выходного окна штата Индиана, используя наш Калькулятор выходного окна и купив его в надежной компании, такой как The Great Egress Company.

Купите выходное окно для жилого дома в Индиане, соответствующее кодексу проживания, здесь

Каковы требования к выходному окну в Индиане?

• Окно должно открываться изнутри без использования ключей, инструментов или специальных знаний.
• Если в подвале имеется более одной спальной комнаты, в каждой спальной комнате должен быть выход.
• Он должен обеспечивать беспрепятственный проем минимальной площадью 5,7 кв. футов (это требование снижается до 5 кв. футов для проемов на уровне пола или ниже уровня земли).
• Высота проема должна быть не менее 24 дюймов, а ширина должна быть не менее 20 дюймов.
• Высота подоконника не должна превышать 44 дюйма над полом.
• Если высота подоконника ниже уровня земли, окно должно иметь оконный проем.
• Если требуется, оконный проем должен быть не менее 9 кв. футов ..в зоне с горизонтальной проекцией и шириной не менее 36 дюймов каждая.
• Оконные ниши глубиной более 44 дюймов должны иметь постоянные ступеньки или лестницу, не препятствующие открыванию окна.

Что такое выходные окна?

Выход означает выход. Выходные окна — это окна, через которые вы можете выйти из дома. Хотя они могут показаться нормативным бременем, эти окна обеспечивают жильцов естественным светом, обеспечивают источник вентиляции и могут стать спасением в чрезвычайной ситуации.

Например, если в вашем доме случился пожар, одна лестничная клетка может стать непригодной для использования, в результате чего члены семьи и жильцы не смогут спастись. Для спален на этажах с несколькими дверями, ведущими прямо наружу, эти окна не являются строго обязательными. Это потому, что есть четкие пути эвакуации, которыми можно воспользоваться в случае чрезвычайной ситуации.

В подвалах выходное окно необходимо, а если есть спальня, то требуется по закону штата Индиана.

Жилищный кодекс Индианы

Конкретные требования к коду выходного окна Индианы подробно описаны в Жилищном кодексе Индианы, в частности, в разделе R310.

Секция R310: Аварийно-спасательные люки.

R310.1 Требуется аварийный выход и спасательное отверстие.

Подвалы, жилые чердаки и каждое спальное помещение должно иметь не менее одного действующего аварийно-спасательного люка. Если в подвальных помещениях имеется одна или несколько спальных комнат, в каждой спальной комнате должно быть предусмотрено аварийно-спасательное отверстие. Аварийно-спасательные люки должны открываться прямо на дорогу общего пользования или во двор или двор, выходящий на дорогу общего пользования.

Исключение: Навесы и подвалы, используемые только для размещения механического оборудования, общая площадь которых не превышает 200 кв. футов.

R310.1.1 Операционные ограничения и устройства контроля открытия.

Аварийно-спасательные люки должны приводиться в действие изнутри помещения без использования ключей, инструментов или специальных знаний. Устройства контроля открывания окон, соответствующие ASTM F 2090, должны быть разрешены для использования на окнах, служащих необходимым аварийным выходом и спасательным отверстием.

R310.2 Аварийно-спасательные отверстия.

Аварийно-спасательные люки должны иметь минимальные размеры, указанные в данном разделе.

R310.2.1 Минимальная площадь открывания.

Аварийно-спасательные люки должны иметь чистую площадь в свету не менее 5,7 кв. фута. Чистые размеры проема в чистоте, требуемые в этом разделе, должны быть получены при нормальной эксплуатации аварийно-спасательного люка изнутри. Проем чистой высоты в чистоте должен быть не менее 24 дюймов, а чистая ширина в чистоте должна быть не менее 20 дюймов.

Окна A и B соответствуют всем требованиям к площади и размерам и могут пройти выход в Индиане. Окно C, хотя и соответствует требованиям к размерам, не соответствует требованиям к площади и не может пройти выход.

Исключение: Проемы на уровне пола или ниже уровня земли должны иметь чистую чистую площадь не менее 5 кв. футов. Индиана.

R310.2.2 Высота подоконника.

Если в качестве аварийного выхода и аварийно-спасательного отверстия предусмотрено окно, оно должно иметь высоту подоконника не более 44 дюймов над полом; если высота подоконника ниже уровня земли, оно должно быть снабжено оконным колодцем в соответствии с Разделом R310. 2.3

R310.2.3 Оконные колодцы

Горизонтальная площадь оконного колодца должна быть не менее 9 кв. футов, с горизонтальным выступом и шириной не менее 36 дюймов. Площадь оконного колодца должна позволять полностью открыть аварийно-спасательный люк.

Исключение: Лестница или ступени, требуемые Разделом R310.2.3.1, должны входить не более чем на 6 дюймов в требуемые размеры оконной ниши.

R310.2.3.1 Лестница и ступени.

Оконные колодцы с вертикальной глубиной более 44 дюймов должны быть оборудованы постоянно прикрепленной лестницей или ступеньками, которые можно использовать при полностью открытом окне. Лестницы или ступеньки, требуемые настоящим разделом, не должны соответствовать Разделам R311.7 и R311.8. Лестницы или перекладины должны иметь внутреннюю ширину не менее 12 дюймов, выступать от стены не менее чем на 3 дюйма и располагаться на расстоянии не более 18 дюймов от центра по вертикали на всю высоту оконной ниши. 0003

R310.2.3.2 Дренаж.

Оконные колодцы должны быть спроектированы таким образом, чтобы обеспечивать надлежащий дренаж путем подсоединения к дренажной системе фундамента здания, требуемой разделом R405.1, или утвержденным альтернативным методом.

Исключение: Дренажная система для оконных колодцев не требуется, если фундамент находится на хорошо дренированном грунте или грунте из песчано-гравийной смеси в соответствии с Объединенной системой классификации почв, группа I, как указано в таблице R405.1. .

R310.2.4 Аварийно-спасательные отверстия под палубами и крыльцами.

Аварийно-спасательные люки допускается устраивать под палубами и крыльцами при условии, что расположение палубы позволяет полностью открыть аварийно-спасательные люки и обеспечивает путь высотой не менее 36 дюймов до реи или суда

R310.2.5 Сменные окна

Сменные окна, установленные в зданиях, подпадающих под действие настоящего Кодекса, освобождаются от требований к максимальной высоте подоконника Разделов R310. 1 и Разделов R310.2.1 и R310.2.2, при условии, что сменное окно соответствует следующим условиям:

Запасное окно — это самое большое окно стандартного размера от производителя, которое подходит к существующей раме или имеющемуся черновому проему. Замещающее окно имеет тот же стиль работы, что и существующее окно, или стиль, который обеспечивает равную или большую площадь оконного проема, чем у существующего окна.

Замена окна не является частью смены владельца.

R310.3 Аварийно-спасательные двери.

Если в качестве требуемого аварийного выхода и аварийно-спасательного отверстия предусмотрена дверь, допускается, чтобы она была дверью с боковыми петлями или раздвижной дверью. Если отверстие находится ниже прилегающей отметки земли, оно должно быть снабжено ограждением в виде переборки.

R310.3.1 Минимальный размер дверного проема.

Минимальная чистая высота проема в свету для любой двери, которая служит аварийным и спасательным проемом, должна соответствовать Разделу R310. 2.1.

R310.3.2 Переборочные ограждения.

Ограждения переборок должны обеспечивать прямой доступ из подвала. Ограждение переборки должно обеспечивать минимальный просвет в чистоте, равный двери в полностью открытом положении.

R310.3.2.1 Дренаж.

Ограждения переборок должны быть рассчитаны на надлежащий дренаж путем подсоединения к дренажной системе фундамента здания, требуемой разделом R405.1, или утвержденным альтернативным методом.

Исключение: Дренажная система для ограждений переборок не требуется, если фундамент находится на хорошо дренированном грунте или грунте из песчано-гравийной смеси в соответствии с Объединенной системой классификации грунтов, группа грунтов I, как указано в таблице R405.1. .

R310.4 Перекладины, решетки, крышки и экраны.

Решетки, решетки, крышки, экраны или аналогичные устройства разрешается размещать над аварийно-спасательными отверстиями, ограждениями переборок или оконными колодцами, которые обслуживают такие отверстия, при условии, что минимальный чистый размер отверстия в свету соответствует разделу R310. 1.1. с R310.2.3, и такие устройства должны быть разъединяемыми или удаляемыми изнутри без использования ключа, инструмента, специальных знаний или усилия, превышающего то, которое требуется для нормальной работы аварийно-спасательного отверстия.

R310.5 Жилые пристройки.

При возникновении пристроек, содержащих спальные помещения, в каждом новом спальном помещении должен быть предусмотрен аварийно-спасательный выход. При возникновении пристроек, имеющих подвалы, в новом подвале должен быть предусмотрен аварийно-спасательный выход.

Исключения:

1. Аварийно-спасательный выход не требуется в новом подвале, в котором находится спальное помещение с аварийно-спасательным выходом.
2. Аварийно-спасательное отверстие не требуется в новом подвале, если в существующем подвале есть аварийно-спасательное отверстие, доступное из нового подвала.

R310.6 Переделка или ремонт существующих подвалов.

Аварийно-спасательный люк не требуется, если в существующих подвалах проводится перестройка или ремонт.
