Штапики в пластиковых и деревянных окнах. Инструкция по их замене

01.03.2021

Штапики в пластиковых и деревянных окнах различаются материалом изготовления и сечением профиля. В конструкциях разных видов они используются для фиксации стеклопакетов в световых проемах, а также обеспечивают герметичность рам. Играют они и роль декоративного элемента, создавая область плавного перехода между профилем и стеклом.

Штапики для пластиковых окон

Штапики для ПВХ окон изготавливаются из такого же пластика, как и профиль. Их цвет должен в точности совпадать с оттенком рам и створок. Сероватый оттенок пластика указывает на то, что штапики изготавливались с использованием вторсырья. Такие элементы не только неэстетичны, но и имеют низкое качество. Со временем они приходят в негодность и требуют замены.

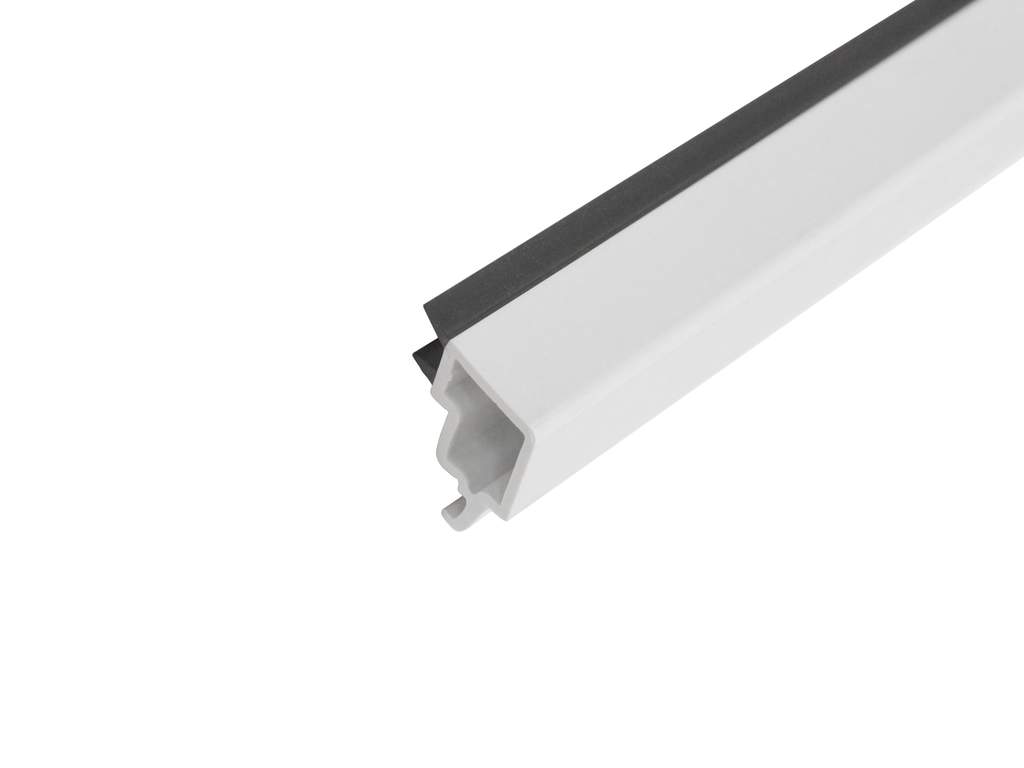

Конструктивно пластиковые оконные штапики представляют собой полую рейку. Ее длина обычно составляет 6,5 м. Воздушная камера препятствует теплопотерям. Изделия оснащаются одним или двумя уплотнительными контурами. По сечению профиля они могут быть закругленными, плоскими, квадратными, скошенными или фигурными. Базовая комплектация обычно предусматривает прямоугольные штапики.

Пластиковые штапики производятся в разных размерах. Габариты подбираются в соответствии с видом используемых стеклопакетов и монтажной глубиной рам. Широкие штапики применяются при установке однокамерных моделей, узкие — двух- или трехкамерных.

Деревянные штапики

Штапики для деревянных окон выполняются в виде сплошной рейки. Так же как и пластиковые детали, они различаются формой сечения профиля. Изготавливаются из той же породы древесины, которая использовалась для производства евробруса. Рейки тщательно обрабатываются антисептическими пропитками. Перед монтажом покрываются лакокрасочными составами и шлифуются.

Стеклопакеты в окнах из евробруса фиксируются небольшими гвоздями с невидимыми шляпками. Через рейку они забиваются в оконный профиль. Процедура выполняется с помощью специального пневматического или электрического молотка. По принципу работы такой инструмент напоминает степлер. После фиксации штапиков щели герметично заделываются силиконом.

Замена штапиков

Пластиковые штапики со временем могут расшататься из-за температурного расширения частей рамы, образования конденсата и наледи. В этом случае рейки нужно своевременно заменить, пока конструкция не утратила герметичность. Работу можно доверить мастеру или выполнить самостоятельно. Во втором случае понадобится углорез, резиновая киянка, металлический шпатель, карандаш и измерительный инструмент.

Демонтаж старых реек следует начинать с самых длинных. При этом нужно следить, чтобы стеклопакеты не выпали из проема. Работа включает следующие этапы:

1. Определение суммарной длины требующих замены элементов (выполнять демонтаж рекомендуется по всему проему).
2. Демонтаж одной рейки. Для этого шпатель приставляется к месту стыка рейки и профиля и используется для того, чтобы приподнять и расшатать штапик. Чтобы облегчить работу, рекомендуется постукивать молотком по ручке шпателя.
3. Выбор реек с подходящей шириной сечения профиля. Детали нужно приобретать с небольшим запасом.
4. Разметку и раскрой пластиковых реек на углорезе.
5. Установку новых штапиков вместо снятых. Они фиксируются путем вбивания в паз на створке или раме окна.

Замену штапиков на деревянных евроокнах рекомендуется заказывать у специалиста. Купить деревянные рейки не проблема, но пытаясь выполнить работу самостоятельно можно повредить стеклопакет.

Следующая статья

Предыдущая статья

что это такое? Размеры для окон из ПВХ и дерева

Штапик – это вспомогательная реечка, которая необходима для крепления стекла в раме окна.

Он бывает трех видов:

Можно сказать, что основная функция штапика – удерживать стеклопакет, а также защищать помещение от проникновения в него пыли, посторонних звуков и сквозняка.

Ширина этого оконного аксессуара зависит о того, какой толщины стеклопакет стоит в окне, а также о того, сколько в нем камер.

Обычно штапики изготавливают из ПВХ, но в последнее время на рынке широко распространена тенденция монтажа штапика из стеклокомпозита. Но и заплатить за него тоже придется раза в 1, 5 побольше.

Рассмотрим что это такое более подробно.

Содержание статьи

• 1 Что это такое?
• 2 Преимущества пластиковых штапиков
• 3 Особенности
• 4 Виды
  • 4.1 Материал
  • 4.2 Размеры
  • 4.3 Форма
  • 4.4 Цвета
• 5 Монтаж и демонтаж
• 6 Производители
• 7 Советы

Что это такое?

Современные окна, изготовленные согласно ГОСТ из материалов последнего поколения, а также деревянные изделия старого образца как неотъемлемая часть жилища либо помещения иного назначения имеют индивидуальные технические характеристики, преимущества и недостатки.

Основополагающую роль в конструкции имеют составляющие, особое место в этом перечне стоит отвести такому, на первый взгляд, незначительному элементу, как штапик. В результате допущенных ошибок в ходе монтажа такой детали могут возникнуть серьезные проблемы, касающиеся целостности всего стеклопакета и герметизации конструкции.

Такая деталь представляет собой удлиненную металлическую, чаще алюминиевую, деревянную или пластиковую рейку, главной задачей которой является создание защитного барьера, предотвращающего проникновение сквозь окно и зазоры между деталями пыли, загрязнений, влаги, а также образование сквозняков.

Кроме того, штапик увеличивает звукоизоляцию помещения, блокируя прохождение посторонних внешних шумов, и что немаловажно, выступает в роли декоративной составляющей оконной конструкции любого типа.

Некоторые умельцы вырезают из древесины фигурные элементы, которые могут быть использованы в дверных конструкциях, выступать в роли мебельной фурнитуры либо как изделие багетного типа для оформления внешней и внутренней отделки.

Оконные штапики выполняются по чертежам, поскольку такой параметр, как длина, имеет огромное значение.  Его размеры должны с точностью совпадать с параметрами окна для надежной фиксации. Элемент дополнительно укомплектовывается закрепленной уплотнительной резинкой.

Деревянные изделия изготавливаются из различных пород древесины, сырье для пластиковой продукции определяет каждый отдельный производитель.

Монтаж стекла и его фиксация выполняются при помощи штапика, он устанавливается в специально отведенный паз и защелкивается заглушкой паза. На оконные конструкции из дерева он может крепиться гвоздями небольшого размера.

Преимущества пластиковых штапиков

Штапиковые планки, сделанные из ПВХ, имеют следующие достоинства:

• Пластичность. Пластик гибкий, одновременно устойчив к излому, поэтому при ударах он меньше деформируется, чем дерево или алюминий. Благодаря пластичности вынимать и вставлять штапик из ПВХ проще, чем из дерева или металла. За счет этого же свойства замена штапика в пластиковом окне нужна очень редко.
• Влагостойкость. Окна со штапиками из пластика не впитывают влагу, они противостоят уличной сырости. Устанавливать их можно в комнаты с повышенной влажностью.
• Простота монтажа. Извлекать и устанавливать пластиковые планки можно большое количество раз. Это не требует особых навыков.
• Универсальность. Конструкция всех пластиковых штапиков схожа, они устанавливаются не только на окна, но и на балконные двери, панорамное остекление, прозрачные перегородки, другие конструкции, включающие стеклопакеты.
• Устойчивость к температурным изменениям. Свойства сохраняются в промежутке от -60 до +60 градусов Цельсия.
• Пожарная безопасность. ПВХ относится к самозатухающим полимерам, они не распространяют пожар.
• Экологическая безопасность. Под солнечным светом пластик не выделяет вредных веществ. Опасность возникает лишь при сильном нагреве — повышение температуры выше 100-140 градусов приводит к разложению вещества с выделением окиси углерода и хлористого водорода.
• Устойчивость к микроорганизмам. На ПВХ не оказывают влияния бактерии или плесень, материал не способствует их распространению. Для вредителей он тоже не представляет интереса.
• Неприхотливость. Материал легко очищается мыльным раствором или моющими средствами для стекол. Пластик устойчив к той концентрации щелочей, кислот, минеральных масел, которая содержится в бытовой химии.
• Устойчивость к ультрафиолету. Под солнечными лучами качественный пластик не выцветает.
• Доступность. Цена пластиковых штапиков довольно низкая, она ниже, чем у аналогичных изделий из алюминия, и примерно равна деревянным рейкам.
• Декоративность. Планки из пластика выглядят эстетично, особенно фигурные или ламинированные варианты.
• Долговечность. Штапики служат столько же, сколько всё окно — от сорока и более лет. Чтобы преимущества проявлялись дольше, лучше избегать сильного нагрева (выше +60 градусов Цельсия), воздействия эфиров, кетонов и хлорированных углеводородов.

Особенности

Можно выделить основное назначение штапиков для окон. Им считается удерживание стекла в раме. Еще не так давно для подобных целей применялись разного рода замазки, обеспечивающие влагозащитную либо же уплотнительную функцию. Но в связи с усовершенствованием окон такие приемы себя исчерпали.

Немаловажной особенностью изделий считается утепление окна за счет герметизации стыков. Ценовая политика, имеющаяся на рынке сегодня, предлагает потребителям выбирать изделия в довольно широком диапазоне исходя из индивидуальных требований к продукции.

При покупке следует ориентироваться на основное свойство штапика – он должен максимально зафиксироваться в раме, плотно придавив собой стекло.

Демонтаж элемента выполняется в ходе ремонта конструкции, например, замены старого стеклопакета на новый, различных наружных работах либо же при износе детали с течением времени.

Продукция имеет свой определенный эксплуатационный срок, по окончании которого она перестает выполнять свои функции. В таком случае производится съем и замена штапика.

Производство изделия из ПВХ происходит по аналогичной технологии, что и профиль для окна, только на другом оборудовании.

Процесс изготовления можно разделить на два технологических этапа:

• работы по выпуску базовой твердой части продукции;
• наплавление резинового основания на рейку.

Чтобы придать изделию внешнюю привлекательность, пазы оформляются специальными заглушками. Они представляют собой шнур для уплотнения, выполненный в светлых тонах.

Обычно его прикрепляют по всему периметру оконной рамы. Этот материал защищает конструкцию от мелкого мусора и частиц пыли. Кроме оконных конструкций, заглушка паза используется на балконных пластиковых дверях.

Виды

Классификация оконных штапиков происходит исходя из сырья, которое применялось для производства элемента.

Материал

ПВХ штапик

Самым распространенным материалом для изготовления изделий сегодня является поливинилхлорид. Такая тенденция связана с повсеместным использованием пластиковых окон.

В отличие от деревянной продукции пластиковым товарам присущи более стандартизированные характеристики, среди которых следует выделить несколько:

• Продукция подразделяется на виды исходя из конструктивных особенностей окна, принимая во внимание количество камер. Для однокамерных конструкций изготавливаются широкие рейки, для многокамерных – наоборот, узкие изделия. Окна, конструктив которых предполагает наличие четырех и более камер, нуждается в усиленном типе штапиков.
• В сравнении с остальными видами изделий пластиковые рейки выделяются небольшим весом, гибкостью и долговечностью.
• Для приобретения продукции необходимо лишь замерить стеклопакет, в покраске изделия не нуждаются.
• Штапики из ПВХ очень легко отмываются от загрязнений.
• В продаже чаще всего представлены отдельные изделия, имеющие длину около 4 м, либо продукция, реализуемая в упаковке по несколько штук.
• Пластиковые рейки примечательны широким разнообразием профилей.
• Существует несколько способов установки изделий.

Не так давно производители стали использовать в качестве сырья новый материал – стеклокомпозит. Такой состав включает в себя стекловолоконный наполнитель, который дополнительно укрепляют связующими компонентами.

Готовая рейка из стеклокомпозита дополняется небольшим слоем резины по краю, выступающим в качестве уплотнителя. Изделия из этого сырья выгодно отличаются от штапиков из поливинилхлорида повышенными качествами сохранения тепла внутри помещения, а также устойчивостью к нагрузкам и внешним факторам.

Деревянные рейки популярны для окон, выполненных из аналогичного материала. Часто в качестве природного сырья выступает дубовый пиломатериал. Популярна продукция из хвойных сортов древесины, хотя можно встретить продукцию из экзотических пород дерева.

К рейкам из дерева предъявляют повышенные требования, которые касаются качества, а также внешней привлекательности, поскольку обычная планка для обустройства конструкции категорически не подойдет.

Очень важно, чтобы изделие лаконично вписывалось в общий стиль окна. Деревянные штапики чаще всего применяются при обустройстве частных жилищ либо гражданских строений общественного назначения. Обычно изделия реализуются планками длиной по два или три метра.

Что касается профиля деревянного штапика, то в данном случае продукция имеет классический консервативный внешний вид.

Иногда встречаются изделия, выполненные из алюминия, но в силу того, что оконные конструкции из данного материала встречаются довольно редко, подобная продукция тоже выпускается в ограниченном количестве.

Размеры

Размеры изделий напрямую зависят от толщины стеклопакета, размеров стекла и конструктива окна. Деревянные штапики могут иметь следующие размеры: 10х10 мм, 8х10 мм, 20х20 мм, встречается раскладка 19х19 мм.

Толщина изделий варьируется от 4 мм до 30 мм. Длина изделий начинается от 1000 мм и выше в зависимости от производителя.

Форма

Принимая во внимание формы изделий, можно выделить следующие виды оконных элементов:

• круглые штапики;
• квадратные рейки;
• прямоугольные;
• фигурные изделия.

Кроме того, детали могут быть вогнутыми, выпуклыми либо же фигурными с определенным рельефом.

Цвета

Выбор цветового оформления изделий очень велик, сегодня можно встретить изделия стандартного и привычного белого цвета, а также оригинальную продукцию ярких красных, синих либо желтых цветов.

Производители оконных конструкций из поливинилхлорида не имеют каких-либо ограничений в плане цвета продукции. Штапики подбираются исходя из цвета всей оконной рамы.

Деревянные изделия перед установкой в раму необходимо дополнительно покрасить, поэтому при выборе цвета потребители основываются на своих индивидуальных вкусовых предпочтениях.

Часто такие элементы дополнительно украшают резьбой. При изготовлении элементов из дерева используется пила для резки и станок для нарезки пиломатериалов.

Монтаж и демонтаж

Выполняя свою основную защитную функцию, в результате воздействия внешних факторов и с течением времени штапики выходят из строя. В таком случае необходимо снять деталь и заменить ее на исправный аналогичный элемент.

Стоит выделить основные моменты, указывающие на то, что необходимо провести работы по демонтажу штапика.

• В первую очередь элемент начнет пропускать воздух, пыль и влагу. На внутренней части рамы, не снимая никаких деталей, станет заметно скопление жидкости и разного мусора. Такие явления будут сигнализировать о неисправности штапика.
• Из стекла при сильных порывах ветра могут доноситься определенные звуки, которые будут указывать на то, что герметичность конструкции и крепления штапика к раме нарушена.
• Внешний вид элемента также укажет, что изделие более непригодно для эксплуатации.

Работы по замене элемента возможно выполнить самостоятельно, главное, не повредить стекло, выполняя все работы очень аккуратно.

Для проведения замены поливинилхлоридного изделия понадобятся такие инструменты:

• неметаллический молоток и шпатель;
• пластиковая лопатка.

Технология работ включает в себя следующие этапы:

1. Необходимо просунуть шпатель между рамой и штапиком, постепенно отодвигая его от конструкции, дополнительно можно воспользоваться лопаткой;
2. Как только изделие отойдет от рамы, можно его осторожно вынимать;
3. Очистив место, где располагался элемент, при помощи влажной ткани и высушив поверхность, можно заняться монтажом нового изделия;
4. Для установки новой детали необходимо приложить его максимально плотно к раме и, фиксируя одной рукой, прибить штапик при помощи молотка к конструкции.

Проверить качество выполненной работы можно, простучав ладонью по поверхности окна с обратной стороны. Надежно и правильно зафиксированная деталь будет плотно прилегать к основанию.

Чтобы заменить деревянный штапик, понадобятся следующие инструменты: наждачная бумага разной степени абразивности, стамеска, гвозди, шпатель, молоток.

Технология выполнения работ:

• стамеской нужно снять деталь с рамы, вытянуть стекло;
• очистить стекольный желоб наждачной бумагой;
• вставить стекло и нанести слой герметика;
• далее необходимо приложить новый элемент и с силой придавить его к основанию;
• после чего изделие прибивается к конструкции гвоздями.

Следует учесть, что все покрасочные работы с окном нужно выполнить перед монтажом штапиков.

Чтобы демонтировать старый неисправный алюминиевый штапик, можно воспользоваться двумя способами.

• Наружный уплотнитель вытягивается из одного штапика, после чего нужно ударить в его угол ладонью. Такая процедура нарушает сцепление изделия с поверхностью.
• Уплотнитель, который находится внутри, несколько усложняет демонтаж детали. В таком варианте рейка дополнительно закрепляется клипсами, которые следует удалить в первую очередь, а затем уже приступать к снятию штапика.

Производители

Приобрести штапики для окон можно у тех же производителей, где покупались оконные конструкции. Для ПВХ продукции стоит отдавать предпочтение товарам, выпущенным фирмой-изготовителем окон.

Такой вариант поможет избежать ошибок при покупке реек, поскольку размеры изделий могут отличаться у каждого производителя.

Согласно отзывам потребителей большой популярностью за счет высокого качества пользуются изделия таких производителей, как Rehau, Kbe.

Советы

При выборе оконных штапиков качеству изделий необходимо уделить пристальное внимание. Поскольку герметичность, которую они будут обеспечивать, в особенности когда окна будут выходить наружу, имеет колоссальное значение для всего окна.

Для деталей, которые не контактируют с внешней средой, более важным оказывается внешний вид. Поэтому для монтажа штапиков снаружи стоит отдать предпочтение классическим вариантам изделий, для монтажа продукции внутри имеются изделия с различными элементами декора.

Рейка должна быть выполнена из того же сырья, что и окно. Исключением являются деревянные конструкции, изготовленные по технологии стеклопакета, где допускается установка изделий из ПВХ.

Стоит обратить внимание на то, чтобы крепежные элементы не бросались в глаза, поскольку декоративная функция также важна для изделия, как и защитная.
