как сделать для распашных гаражных конструкций, фото и видео

С началом застройки участка возникают вопросы ограждения своей земли и дома от проникновения чужаков. Вместе со строительством забора приходится решать, как сделать засов на ворота надежным и удобным. Если есть калитка, на нее ставится сложный покупной замок, открывающийся с двух сторон.

Засов на воротах с проушиной для замка

На ворота достаточно установить простые запоры изнутри. При желании защитить дачу, где длительное время никого нет, засовы и щеколды следует оборудовать дополнительными простыми замками.

Вернуться к оглавлению

Содержание материала

• 1 Что лучше выбрать – самодельные или покупные гаражные засовы
• 2 Штыри и защелки для откатных ворот
• 3 Запоры для распашных ворот
  • 3.1 Штыри
  • 3.2 Засовы
  • 3.3 Вертушка и шлагбаум

Что лучше выбрать – самодельные или покупные гаражные засовы

Купить засов можно в магазине. Его цена будет варьироваться в зависимости от модели. Но можно сделать и самостоятельно.

Самодельные конструкции засовов отличаются простотой и малой стоимостью.

Обычно для их создания используют обрезки металла, оставшиеся после строительства забора, гаража. Условно их можно разделить на:

• фиксаторы;
• задвижки;
• засовы;
• шлагбаумы.

Все они надежные, но имеют один недостаток – открывать их можно только изнутри. Если делать доступ с помощью тросиков снаружи, увеличивается доступность открытия запора для посторонних.

Такой засов украсит любые деревянные ворота

При необходимости открывать ворота снаружи лучше поставить покупной ригельный замок.

Вернуться к оглавлению

Штыри и защелки для откатных ворот

Как сделать засов на откатные ворота. Усилие при открывании направлено горизонтально. Для фиксации створки достаточно использовать вертикальный штырь.

1. Взять калиброванный прут диаметром 10–12 мм. Один конец его согнуть под прямым углом – это будет ручка. Второй сточить на конус и закруглить.
2. На металлическую пластину приварить по краям 2 куска трубы длиной до 20 мм. Внутренний диаметр подбирается с расчета плотного вхождения прута.
3. В крайнем положении ворот отметить точку касания конца штыря и забить в грунт трубку. В нее пруток должен входить на глубину 50–70 мм.
4. На штыре отметить в закрытом положении точку выше нижнего кольца трубы и приварить к ней штырек параллельно направлению ручки. На пластине сделать ограничители. В закрытом положении они не должны позволять пруту подниматься вверх. Когда ворота открыты, достаточно повернуть ручку параллельно полотну, и фиксатор задержит засов в открытом положении.

Классические вертикальные штыри для ворот — на фото ниже.

Подойдут и для откатных, и для распашных ворот

Повысить надежность вертикального засова можно обычным навесным замком. Для этого достаточно ручку загнуть кольцом. Вторую петлю под замок приварить к верхней части пластины с кольцами или непосредственно к каркасному профилю ворот. Калиброванный прут надежно удержит ворота от смещения – открывания. Замок не позволит посторонним быстро открыть фиксатор.

Изготовление засовов на ворота своими руками может быть и другой конструкции, более сложной и красивой. Все зависит от умения и желания хозяина работать с металлом.

Чертеж для изготовления нижнего засова своими руками

Для замка на середине крайней стойки откатных ворот понадобятся:

• 4 уголка;
• пластина;
• заклепка;
• навесной замок;
• 8 саморезов.

Из инструментов следует приготовить:

• дрель;
• шуруповерт;
• 2 сверла;
• молоток.

Меньшее сверло — диаметром чуть больше толщины заклепки. Им делается отверстие в 2 уголках и с одной стороны пластины. В отверстие вставляется заклепка таким образом, чтобы пластина была между уголками, и развальцовываются торцы молотком. Когда петли прикручиваются к стойке ворот, пластина должна находиться между ними и вращаться вокруг заклепки.

Второй конец пластины заходит между уголками на колонне забора. Все 3 детали просверливаются под диаметр дужки висячего замка и закрываются на него. К профилю уголки прикручиваются саморезами. Снаружи крепеж не видно, и открутить его нельзя.

Вернуться к оглавлению

Запоры для распашных ворот

Навесной замок обеспечит дополнительную защиту

Аналогично запорам для откатных конструкций можно делать засовы для распашных ворот, особенно одностворчатых. Достаточно зафиксировать подвижную часть полотна, и въезд надежно закрыт.

Двухстворчатые конструкции требуют вложить в них больше труда.

Для входа во двор используют в основном калитку. Затем уже открываются изнутри ворота. На калитке традиционно ставятся щеколда и поворотная ручка, или покупной замок с ключом, открываемый с двух сторон.

Штыри

Штыри делаются по аналогии с откатными воротами, только для каждой створки отдельно. Фиксаторы простой конструкции желательно иметь при наличии засовов и других запоров. Они позволяют удерживать створки в нужном положении и не дают сломать засов.

При закрытии распашных ворот из профнастила только на штыри можно обойтись одним висячим замком.

1. Установить прутья длиной до поперечного профиля каркаса.
2. Ручку прикрутить, нарезав в отверстии резьбу.
3. Выше ручки приварить трубку до самого верха проката, точнее, поперечной балки.
4. На горизонтальных профилях установить засов с петлей под замок на конце. Он должен запирать обе створки и лежать на торцах штырей, не давая их поднять. Для этого трубы, в которые он входит, крепятся к разным половинам ворот.

Штыри обеспечат надежную фиксацию

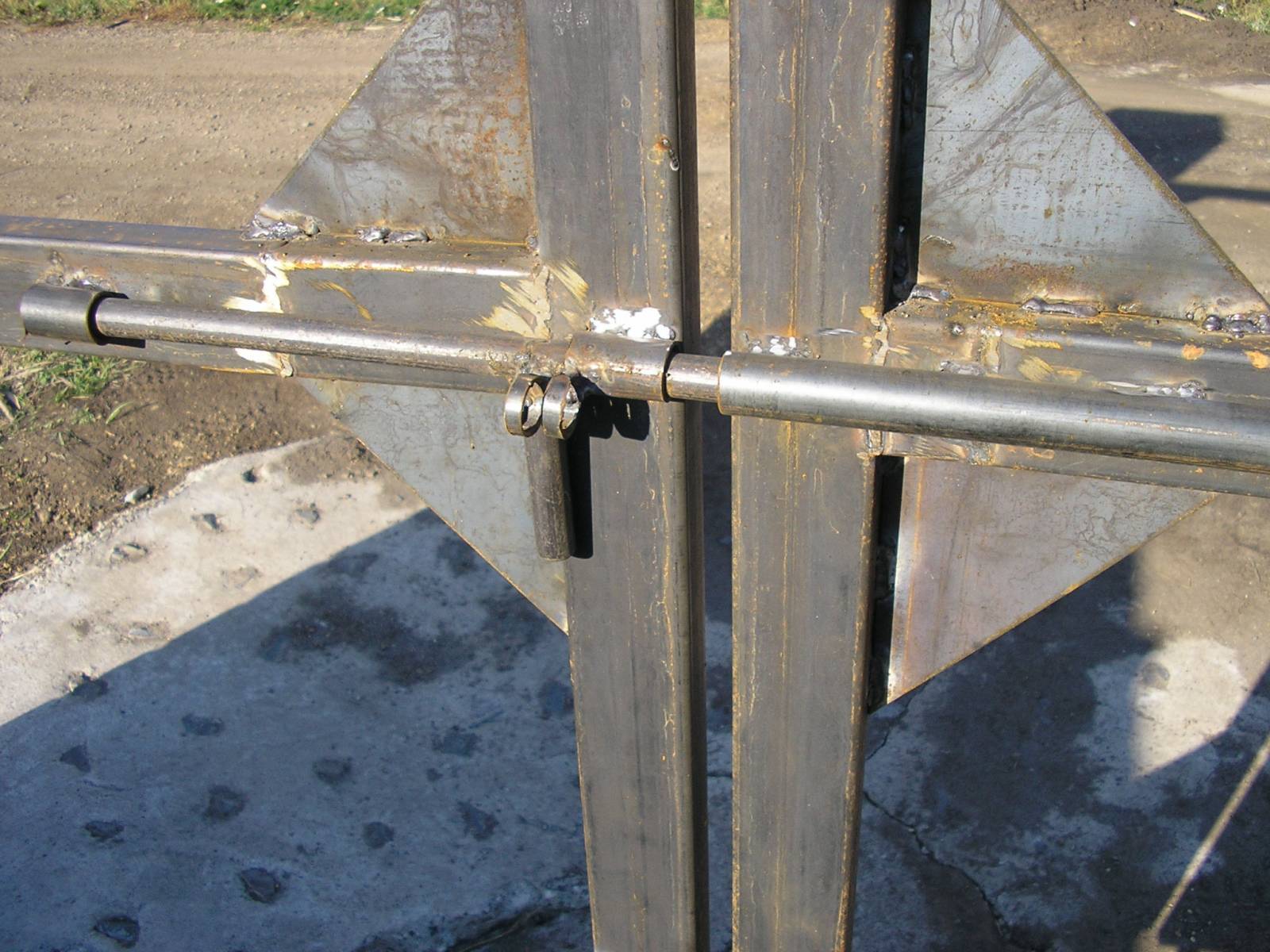

В закрытом состоянии горизонтальный засов удерживает створки ворот вместе и одновременно не позволяет поднять фиксаторы.

Засовы

При наличии деревянной балки и 4 дверных ручек засов на деревянные и металлические створки можно сделать за несколько минут. Для этого достаточно на крайние вертикальные стойки и 2 других профиля прикрутить дверные ручки.

Чтобы получилось прочно и надежно, в них предварительно вставляется балка или толстая массивная доска. Дверные ручки прикручиваются. После этого доску можно вынимать, если надо открыть въезд во двор.

Открывать такой засов сложно. Надо вытащить его из всех петель и удержать в руках. К такому засову дополнительно желательно ставить фиксаторы из штырей.

Сделать засов на ворота своими руками можно из обрезков профиля и квадратного или круглого проката. Конструкцию можно приварить или установить на болты.

Такую задвижку можно смастерить за несколько минут

1. К калиброванному прутку длиной от 350 мм приваривается перпендикулярно ручка. Расстояние от правого края — 200 мм.
2. Отрезается 3 куска квадратного профиля длиной 100–120 мм. Каждый приваривается к пластине с отверстиями под крепеж.
3. Первые две пластины с квадратными трубками крепятся на смежных краях створок. Через них должен проходить пруток и запирать. В третий заводится свободный конец проката. Он служит упором для ручки в открытом состоянии засова.

Можно изготовить задвижку и иначе, сохраняя основной принцип. Схема ниже подробно описывает один из вариантов.

Схема задвижки из прута и квадратного профиля

Пластины можно прикрутить или приварить. Если надо закрывать дополнительно на замок, то одна петля делается из ручки, вторая приваривается на вторую трубку снаружи от разъема. При закрытом засове в них продевается дужка замка.

Схема засова из трубы и прута

Для забора из профлиста и таких же ворот своими руками делается плоский засов. В работу берется лист от 5 мм толщиной. Из него вырезают саму задвижку в виде длинной пластины с загнутым краем. Делаются прямоугольные петли: большая — 60 % длины, меньшая — 30 %. Толстый металл сложно гнуть в домашних условиях. Проще под пластины подставить прокладки из металла такой же толщины, как засов.

Меньшая пластина монтируется на правой створке. В нее входит засов при закрывании. Вся остальная конструкция располагается слева. При желании можно на край пластины приделать петлю под замок, а в задвижке вырезать отверстие в загнутой части.

Схематичный вариант из пластин и металлического профиля

На видео ниже — пошаговая инструкция изготовления засова для ворот своими руками.

Вертушка и шлагбаум

Деревянная вертушка — простое и оригинальное решение для ворот на даче. Для изготовления необходима длинная доска, а вторую надо порезать на 4 куска.

На краю створки крепится болтом доска. Она должна свободно вращаться вокруг оси. Ее следует поставить в горизонтальное положение и наметить места под крепление скоб. Делать их проще всего из второй доски. В местах крепления устанавливают прокладки по толщине основного запора.

Классическая вертушка

При вращении доска должна заходить в деревянные полупетли. Поэтому один разъем смотрит вверх, второй с противоположной стороны — вниз. Для ворот из профлиста можно использовать полосу листового проката.

Надежный запор получится, если с одной стороны приварить петли и закрывать вертушку на замок. Прикрепив к осевому болту ручку снаружи, можно свободно входить с улицы во двор, если калитка расположена далеко и хватит сил провернуть балку.

Чем длиннее запорная полоса, тем лучше выравниваются створки ворот и труднее открыть снаружи.

Шлагбаум представляет собой вариант вертушки с осью на одном краю.

Он ложится в петли сверху и прочно в них удерживается. Болт устанавливается на расстоянии от разъема. На смежные балки створок ворот крепятся полускобы, куда опускается засов. Для замка устанавливается третья скоба с петлей под замок возле свободного конца балки.

На фото — классический пример шлагбаума.

Надежный и долговечный вариант

Принцип задвижного запора простой. Каждый умелец сам определяется со сложностью и видом замка на своем участке.

Как сделать запор на распашные ворота своими руками

Практически на каждой калитке и створке дома или коттеджа стоит запор для ворот, причем это далеко не декоративная вещь. Частные владения неустанно требуют к себе мужского внимания, и для хозяина всегда найдется над чем поработать. Визитной карточкой каждого дома являются его входные ворота, и не стоит пренебрегать внешним видом этого элемента ограждения. К тому же ворота несут в себе функции безопасности, оберегая жилище от непрошеных визитеров.

Конструкция простого запора для ворот

Очень важно, чтобы ворота были не только красивыми, но и достаточно надежными. Именно для этого и существуют многочисленные запоры, не позволяющие незванным гостям проникнуть на частную территорию. Ими можно оборудовать не только массивные гаражные ворота и тяжелые двери, но и небольшие калитки, использование которых порой намного легче, чем открытие тяжелых створок на воротах и дверях. Запорные устройства для ворот и калиток не обязательно приобретать в хозяйственном магазине. Их возможно смастерить самим.

Вернуться к оглавлению

Содержание

• 1 Варианты запорных устройств
• 2 Современные виды запоров
• 3 Самостоятельное изготовление засова
• 4 Заключение по теме

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

1. Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.

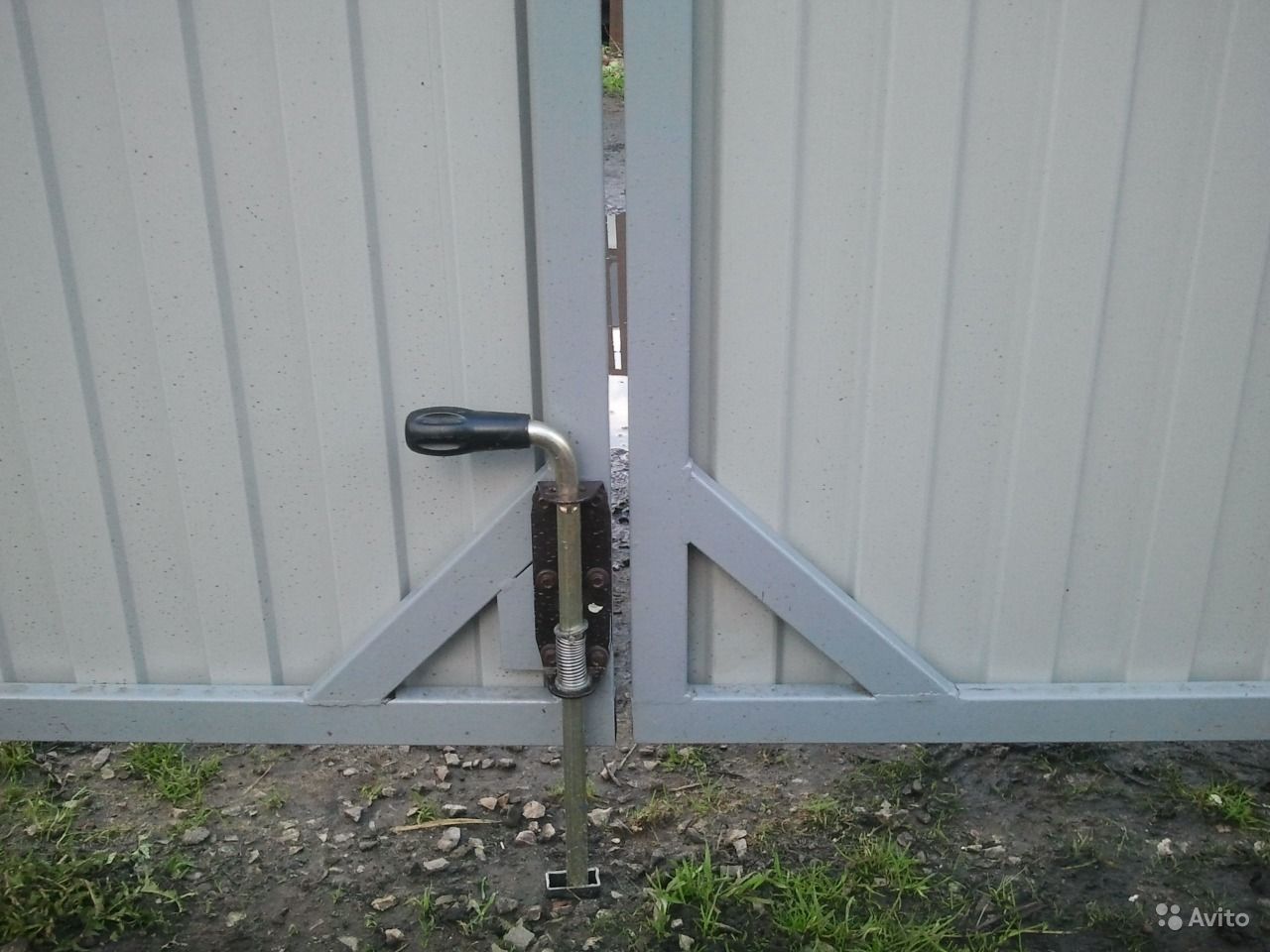

   Простой засов вертикального типа на воротах

2. Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
3. Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
4. Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.

   Различные размеры засов на пружинах для ворот

5. Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.

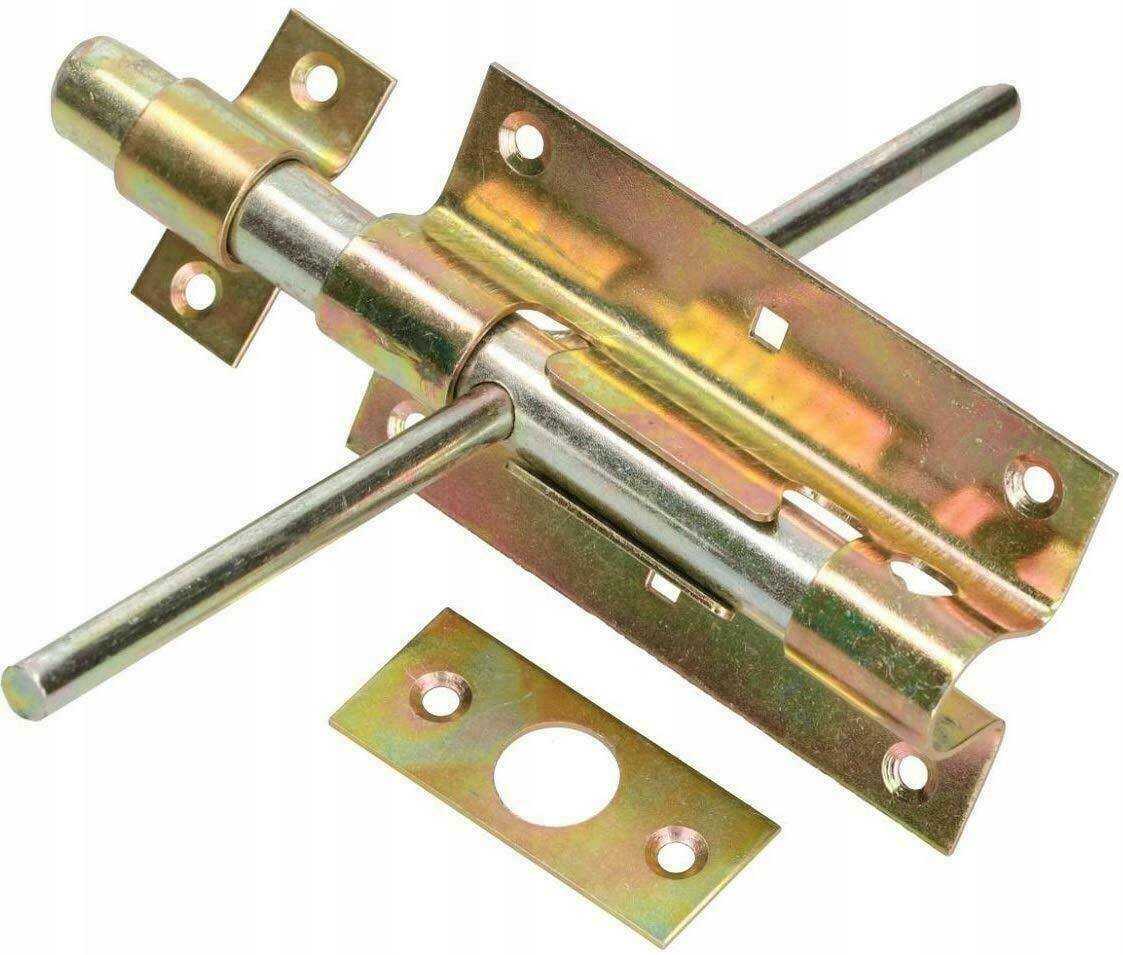

6. Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
7. Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
8. Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
9. Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Для закрытия калитки, в основном, используются два вида замков — электромеханические и электромагнитные.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.
Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

Рекомендуется как можно чаще менять комбинацию цифр для большей безопасности. К тому же со временем цифры начинают стираться, и определить, какие необходимо нажать для открытия замка, не составит труда.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.

Вернуться к оглавлению

Самостоятельное изготовление засова

Одним из самих простых запорных механизмов, которые легко изготовить собственноручно, является горизонтальная щеколда на пружинной основе. Довольно часто самодельный механизм вводит в ступор злоумышленника, так как психологически они готовятся к заводским вариантам запоров, у которых они в совершенстве знают все их слабые места. Перед монтажом механизма следует тщательно вымерить место установки засова и обозначить его место расположения. Для облегчения задачи предлагается выполнить чертеж будущего устройства.

Пример конструкции самодельного засова на ворота

Для изготовления засова потребуются следующее оборудование и детали:

• металлический штырь;
• тиски;
• пружина;
• молоток;
• болгарка или пила по металлу;
• набор ключей или отверток;
• шуруповерт.

Прежде всего, необходимо собрать основу засова. Чтобы это выполнить, нужно прикрепить к пластине держатели стержня. Далее следует установить на стержень ручку и установить его совместно с пружиной в каркас.

Заключение по теме

Чтобы смонтировать готовый засов на металлическую поверхность, нужно прикрепить его к ней с помощью болтов, предварительно просверлив под них отверстие. К дереву механизм прикрепляется при помощи саморезов, закрутить которые нужно шуруповертом или отверткой.

Пример самодельного вертикального засова на ворота

Для запорного стержня необходимо просверлить отверстие на косяке калитки — это необходимо для фиксации стержня, в результате чего будет фиксироваться и сама дверь. При наличии небольшого опыта и соответствующего инструмента несложно собрать и установить засов для ворот своими руками, значительно увеличив безопасность частной территории.
