Сравнение фурнитурнитурных систем — Завод Стандарт

Запорная цапфа TITAN AF

• В системе Titan AF в качестве стандартных применяются так называемые комфортные роликовые грибовидные цапфы «Komfort Pilzbolzen»
• Применима до WK3
• Для мягкой работы фурнитуры внешняя поверхность цапфы вращается при зацеплении за запорную пластину – непревзойдённо мягкая и комфортная работа фурнитуры.
• Возможно увеличение высоты цапфы и её работа при изменении межфальцевого зазора в пределах 10 – 15,5 мм!
• Фиксируется в любом положении по высоте
• Большой диапазоны регулировки прижима +/- 1 мм!
• Большие диапазоны регулировок упрощают монтаж и гарантируют качественную работу фурнитуры.

Запорная цапфа FAVORIT

• В системе Favorit в качестве стандартных применяются цилиндрические запорные цапфы
• Большой диапазоны регулировки прижима +/- 1 мм!
• Регулировка проста — возможна с помощью простой шлицевой отвёртки или шестигранного ключа SW 4
• Большие диапазоны регулировок упрощают монтаж и гарантируют качественную работу фурнитуры
• Уникальная противовзломная грибовидная цапфа выдерживает на разрыв нагрузку до 1500 кг!
• Противовзломная цапфа имеет так же большой диапазоны регулировки прижима +/- 1 мм!

Запорные цапфы в фурнитуре ROTO NT

В фурнитуре ROTO NT встречается 3 вида запорных цапф:

1. «Е» — является стандартной регулируемой по прижиму (заявлено +/- 0,8 мм) запорной цапфой
2. «Р» — это стандартная регулируемая по прижиму (заявлено +/- 0,8 мм) грибовидная противовзломная запорная цапфа
3. «V» — противовзломная до WK 3 с регулировкой по прижиму (заявлено +/- 0,8 мм) и высоте в пределах +/- 0,8 мм.

Недостатки:

1. Слишком незначительные регулировки по прижиму
2. Встречающиеся в стандартных комплектах цапфы «Е» и «Р» не регулируются по высоте
3. Регулировка по высоте цапфы «V» слишком незначительна.
4. Для регулировки требуются разные ключи.
5. Все цапфы являются жёсткими и не имеют элементов качения – тяжёлый ход ручки.

Запорные цапфы в фурнитуре MACO MULTI-TREND

В фурнитуре Maco встречается 2 вида запорных цапф:

1. Стандартная овальной формы. Регулировка прижима +/- 0,75 мм. Регулировка должна осуществляться специальным ключом. На практике чаще всего используются пассатижи!!!
2. Противовзломная i.S. цапфа. Имеет ещё более незначительный диапазон регулировки +/- 0,55 мм. Возможно свободное изменение высоты.

Недостатки:

1. Слишком незначительные регулировки по прижиму.
2. Неудобная регулировка
3. Регулировка по высоте цапфы i.S. вредна, т.к. при расположении внизу створки цапфа произвольно увеличивает высоту, что может приводить к задеванию за раму
4. Для регулировки требуются разные ключи.
5. Основные овальные цапфы являются жёсткими и не имеют элементов качения – тяжёлый ход ручки.

Запорные цапфы в фурнитуре GU UNI-JET

1. В фурнитуре GU UNI-JET встречается один вид запорных цапф.
2. Запорная цапфа представляет грибок с «автоматической» регулировкой по прижиму.

Недостатки:

1. Слишком незначительные регулировки по прижиму.
2. Цапфы являются жёсткими и не имеют элементов качения – тяжёлый ход ручки.

Ножничная петля TITAN AF

• Эффективная проточка под уплотнение с плавными скосами к краям сводит на нет возможность продувания в месте ската уплотнителя с тела петли
• Эффективная проточка под уплотнение с плавными скосами к краям сводит на нет возможность пережима уплотнения – всегда лёгкий ход ручки
• Высокая стабильность крепления
• Для закрепления петли в ножницах не требуется инструмент
• Для закрепления петли в ножницах не требуется усилие
• Усиливающие рёбра жёсткости
• Полимерная втулка совместно со штифтом создают эффект торможения створки
• В программе имеется петля 12/20-14 – позволяет увеличить прижим не изменяя стоимости комплекта фурнитуры.

Ножничная петля FAVORIT

• Петля универсальна – не зависит от направления открывания створки
• Высокая стабильность крепления
• Для закрепления петли в ножницах не требуется инструмент
• Полимерная втулка совместно с опорой создают эффект торможения створки
• Пластичная смазка заложена в специальную полость между втулкой и телом петли – уникальное решение упраздняет необходимость постоянной смазки данного узла
• В программе имеется петля 12/20-14 – позволяет увеличить прижим не изменяя стоимости комплекта фурнитуры.

Ножничная петля ROTO NT

• Приклёпана к ножничному кронштейну – делится на правую и левую
• Проточка под уплотнитель не имеет плавных скосов к краям – возможно продувание
• Навешивается на опору только в одном положении – не удобно монтажникам
• Не создаёт эффекта торможения створки
• В программе Roto нет петли 12/20-14. Для увеличения прижима приходится устанавливать дополнительную запорную пластину – лишние затраты денег и времени.

Ножничная петля MACO MULTI-TREND

• Проточка под уплотнитель не имеет плавных скосов к краям – возможно продувание
• Петля универсальна (прав./лев.), но для закрепления петли необходим специальный ключ – операция усложнена
• Навешивается на опору только в одном положении – не удобно монтажникам
• В программе Maco нет петли 12/20-14. Для увеличения прижима приходится устанавливать дополнительную запорную пластину – лишние затраты денег и времени.

Ножничная петля GU UNI-JET

• Приклёпана к ножничному кронштейну – делится на правую и левую
• Проточка под уплотнитель не имеет плавных скосов к краям – возможно продувание
• Навешивается на опору только в одном положении – не удобно монтажникам
• В программе GU нет петли 12/20-14. Для увеличения прижима приходится устанавливать дополнительную запорную пластину – лишние затраты денег и времени.

Ножницы TITAN AF

• Высота ножничного пакета уменьшена до 9 мм! Результат – большие допуски на монтаже.
• Интегрирована защита от захлопывания
• Автоматическое складывание ножниц и доведение створки из режима «откинуто» с расстояния 24 мм
• Эффект подтормаживания при переводе в режим «откинуто» — плавный наклон створки
• Представлены на выбор в двух вариантах – цельносборные и раздельные
• Оба варианта универсальны и не зависят от направления открывания створки
• Различные кронштейны раздельных ножниц позволяют получить либо интегрированное проветривание, либо изменить порядок управления
• Стандартные ножницы применимы до WK2

Ножницы FAVORIT

• Ножницы универсальны и не зависят от направления открывания створки
• Механизм автоматического складывания ножниц и доведения створки из режима «откинуто» с расстояния 21 мм. Дополнительно выполняет функцию интегрированного щелевого проветривания.
• Эффект подтормаживания при переводе в режим «откинуто» — плавный наклон створки
• В стандартных ножницах для диапазона ШСФ 571 – 800 мм имеется запорная цапфа

Автоматический доводчик в ножницах

• Уникальный элемент, облегчающий перевод створки из режима «откинуто» в поворотный режим.
• Верхняя горизонталь ещё может находится на расстоянии 21мм от рамы. Можно уже поворачивать ручку в горизонтальное положение. Ножницы сложатся самостоятельно.
• Комфорт для клиента – наш приоритет!

Ножницы ROTO NT

• Ножницы не универсальны. Верхний кронштейн зависит как от направления открывания так и от системы профиля
• Сложный монтаж
• Компактных цельносборных ножниц нет
• В стандартных ножницах только цилиндрическая цапфа «Е»
• Защита от захлопывания имеется
• Втягивающего эффекта нет

Ножницы MACO MULTI-TREND

• Только цельносборные. Раздельных ножниц нет.
• Не удобное крепление петли
• Сложный монтаж
• Слишком легко раскрываются. Создаётся впечатление «выпадающей» створки при переводе последней в режим «откинуто»
• Имеются в программе ножницы с проветриванием
• Втягивающего эффекта в стандартных ножницах нет

Ножницы GU UNI-JET

• Ножницы не универсальны. Верхний кронштейн зависит как от направления открывания так и от системы профиля
• Сложный монтаж
• Компактных цельносборных ножниц нет
• Щелевое проветривание имеется
• Втягивающего эффекта нет

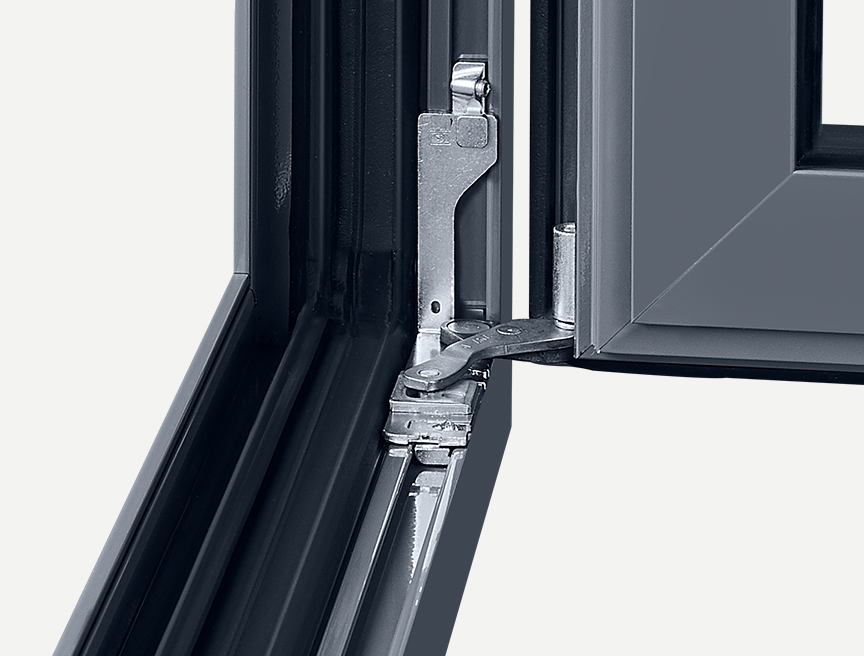

Нижний петлевой узел TITAN AF

• Уменьшены габариты петлевого узла – элегантный внешний вид, петля не выступает за наплав створки
• Все петли имеют мощные позиционирующие штифты диаметром 6 мм! Длина верхнего штифта 16 мм, нижнего 20 или 36 мм! Нижний штифт заходит в сварной шов.
  Петля гарантирует надёжную и безопасную эксплуатацию конструкции!!!
• Имеется вариант врезной петли с регулировкой прижима в диапазоне +/- 1 мм
• Во всех вариантах нижней створочной петли установлена полимерная втулка.
  Втулка снижает износ и исключает появление скрипов в петле

Нижняя петля

• В качестве нижней петли на створке чаще всего применяется, так называемая, врезная петля (см. рис.)
• В фурнитуре « Favorit» используется врезная петля с длинными позиционирующими штифтами диаметром 6мм. Только такие штифты будут воспринимать нагрузку от створки, разгружая тем самым крепёжные шурупы.
• Потребитель может быть уверен в том, что створка останется там где ей и положено быть. SIEGENIA-AUBI заботится о безопасности клиентов.
• Полимерная втулка в петле уменьшит трение.

Нижний петлевой узел ROTO NT

• Стандартные петли с позиционирующими штифтами длиной и диаметром только 3 мм! Нагрузка передается на шурупы. Крайне не надёжное крепление сильно нагруженной нижней петли!!!
• Нет полимерной втулки
• Имеется вариант петли с регулировкой прижима +/- 0,8 мм

Нижний петлевой узел MACO MULTI-TREND

• Стандартные петли с позиционирующими штифтами длиной и диаметром только 3 мм! Нагрузка передается на шурупы. Крайне не надёжное крепление сильно нагруженной нижней петли!!!
• Нет полимерной втулки
• Регулировка прижима +/- 0,7 мм в стандарте. При активной эксплуатации окна наблюдается быстрый износ регулировки

Нижний петлевой узел GU UNI-JET

• Винт декларируемый за регулировку прижима создавался для подтормаживания створки. Регулировка прижима не эффективна.
• В петле нет полимерной втулки
• С положительной стороны можно отметить наличие мощных позиционирующих штифтов
• Недостаток – слабый материал

Узел откидывания створки с FAVORIT

• Фурнитурная система Favorit предлагает 2 стандартных варианта узла откидывания – базовая безопасность с уникальным роликовым приподнимателем, вертикальное запорно-откидное устройство с флажковым приподнимателем
• Оптимальное решение для каждого переработчика

Узел откидывания ROTO NT

• В стандарте «Базовая безопасность»
• В качестве откидной опоры используется литая деталь из цинкового сплава. Противовзломные свойства такого элемента сомнительны.
• Откидная опора не универсальна и зависит от направления открывания створки

Узел откидывания MACO MULTI-TREND

• «Базовой безопасности» нет в стандартной комплектации
• Узел не возможно дооснастить дополнительными элементами (приподниматель створки, блокиратор)
• Откидная опора не универсальна

Узел откидывания GU UNI-JET

• «Базовая безопасность» в стандарте
• Нет возможности дооснастить дополнительными элементами (приподниматель, блокиратор)

Приподниматель створки (микролифт) FAVORIT

• В системе Favorit предусмотрено 2 варианта приподнимателя створки
• Под стандартные варианты приподнимателя (роликовый и флажковый на вертикальном запорно-откидном устройстве) не требуется установка дополнительных рамных деталей – экономия времени и денег
• Все приподниматели работают в откидном режиме (даже на не провисшей створке) , разгружая петлевую группу
• Не чувствителен к ошибкам монтаж

Микролифт ROTO NT

• Устанавливается на привод
• Необходима дополнительная рамная деталь -дополнительные временные и финансовые затраты
• Не работает на створке в режиме «откинуто»
• Требует повышенного внимания при монтаже конструкции. В случае вягивания рамы «бочкой» перестает работать. Последнее явление особенно опасно по причине совмещения в элементе двух функций – приподнимателя и блокиратора

Микролифт MACO MULTI-TREND

• Установлен на приводе
• Необходима дополнительная рамная деталь -дополнительные временные и финансовые затраты
• Рамная деталь большого размера и выглядит крайне не эстетично
• Не работает на створке в режиме «откинуто»
• Требует повышенного внимания при монтаже конструкции. В случае вягивания рамы «бочкой» перестает работать. Последнее явление особенно опасно по причине совмещения в элементе двух функций – приподнимателя и блокиратора

Микролифт GU UNI-JET

• Установлен на приводе
• Необходима дополнительная рамная деталь -дополнительные временные и финансовые затраты
• Не работает на створке в режиме «откинуто»
• Требует повышенного внимания при монтаже конструкции. В случае вягивания рамы «бочкой» перестает работать. Последнее явление особенно опасно по причине совмещения в элементе двух функций – приподнимателя и блокиратора

Сравнение ключевых параметров

Преимущества TITAN AF для конечного потребителя

Фурнитура SIEGENIA для окон — Оконная фурнитура REHAU

Наш ассортимент ручек TITAN GLOBE и Si-line: совершенный дизайн.

Качество, заметное сразу – характеризует ручки новой серии TITAN GLOBE и Si-line. Качество, которое рождается на идеальном сочетании эстетики, эргономики, функциональностии материала. Помимо этого, все ручки программы отличаются надежностью и долговечностью, а также широким выбором цвета

Стандартное исполнение

Titan Globe

Стандартное исполнение

Si-line

Для пользователей

• инновационный и эргономичный дизайн
• комфорт и простота использования
• широкая цветовая палитра, удовлетворяющая требованиям современной архитектуры
• обеспечивают длительную и надежную фиксацию
• возможность монтажа на деревянные и пластиковые окна

• высокая степень защиты от незваных гостей благодаря применению вариантов с механизмом Secustik и фиксирующей кнопкой или использованию запираемых на ключ ручек
• ручка-TBT исключает возможность несанкционированного открывания окна (открывание окна в поворотном режиме без ключа невозможно)
• щелевое проветривание с дополнительной фиксацией под углом 45 градусов

Обзор ручек TITAN GLOBE

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

• Любые цвета
• С логотипом SIEGENIA (опция)

МЕХАНИЗМ SECUSTIK*

• Любые цвета
• Автоматически препятствует повороту ручки и несанкционированному сдвигу фурнитуры с внешней стороны
• Исключает возможность вскрытия окна методом отжима

РУЧКА ЩЕЛЕВОГО ПРОВЕТРИВАНИЯ*

• С фиксацией под углом 45°
• Доступно в виде стандартного варианта

РУЧКА С ФИКСИРУЮЩЕЙ КНОПКОЙ

• Автоматически препятствует повороту ручки и несанкционированному сдвигу фурнитуры с внешней стороны
• Для открытия необходимо нажать кнопку, при запирании ручка блокируется автоматически

40 Нм, ЗАПИРАЕМЫЕ НА КЛЮЧ

• Оптимальный по цене вариант по сравнению с моделью 100 Нм
• С фиксирующим цилиндром (запирание производиттся нажатием, отпирание возможно только ключом
• С логотипом SIEGENIA (опция)

100 Нм, ЗАПИРАЕМЫЕ НА КЛЮЧ

• Дополнительно может оснащаться функцией Secustik
• С фиксирующим цилиндром (запирание производиттся нажатием, отпирание возможно только ключом)
• Соответствие стандарту DIN EN 1627-1630

РУЧКА TBT **

• Применяется совместно с фурнитурой TBT («откинуть, а затем повернуть»)
• 40 Нм, запираемые на ключ
• Для перехода в режим поворота створки необходимо дополнительно повернуть ключ (повышенная защита от несанкционированного открывания створки

СЪЕМНАЯ РУЧКА СО СДВИЖНОЙ РОЗЕТКОЙ

• На створку устанавливается розетка, крышка которой может сдвигаться; ручку можно снять или установить (например, для мойки) в любой момент

ПЛОСКАЯ РУЧКА

• Для установки в местах с ограниченным пространством для ручек, например при использовании рольставен
• Можно также использовать совместно с фурнитурой для складных сдвижных конструкций

TL/PZ И ПЛОСКИЕ TL/PZ

• Для балконных дверей и выходов на террасу. В комплект входят внутренняя и наружная ручки, внутренняя и наружная розетки PZ
• Плоские ручки TL/PZ предназначены для тех мест, где высота стандартной наружной ручки служит помехой (например, при использовании рольставен и притворных ставен)

Фурнитура

TITAN iP

Оптимизация длительности производственных этапов благодаря возможности индивидуального предварительного монтажа элементов фурнитуры на отдельных деталях профиля

Индивидуальный подход к распределению рабочих процессов в рамках комплексного производства

Свободно варьируемая степень автоматизации, вплоть до полной автоматизации

Фиксация всех деталей фурнитуры

Место защелкивания

Противовзломная запорная пластина S-RS и S 56

Петлевая группа Titan KF

Ножничная петля, петлевая группа Titan KF

Фальцевая петля петлевой группы

Нижняя опора петли Titan heavy duty

Нижняя опора петлевой группы Titan axxent 24

Верхний узел петлевой группы Titan axxent 24

Роликовый приподниматель (inliner)

Рычажный приподниматель створки

Предохранитель ошибочного действия

Ножницы

Штульповый привод

Штульповый привод 16/7

Многофункциональный уголок

Балконная защелка

Тормозные ножницы

Многофункциональный уголок

Балконная защелка

Тормозные ножницы

Дополнительные комфортные ножницы Titan

Тормозные ножницы

Комплект взломоустойчивого щелевого проветривания Titan vent secure

Фиксирующая кнопка

Запирающие на ключ

Съемные со сдвижными розетками

Плоские

Демонстрация фурнитуры — Обзор оконных конструкций

Что нового и что интересного в оконной и дверной фурнитуре.

Автоматическая защелка
www.amesburytruth.com
Компания AmesburyTruth разработала, запатентовала и изготовила съемное ограничительное устройство для жилых окон. SafeGard 2R был разработан в соответствии с кодом требований безопасности ASTM F2090 для самовосстанавливающихся устройств предотвращения падения с возможностью выхода. Этот продукт ограничивает открытие окна менее чем четырьмя дюймами, однако его можно разблокировать в случае чрезвычайной ситуации для выхода или для очистки. Согласно коду, для полного открытия окна для выхода требуются механизмы разблокировки двойного действия. Эту операцию можно выполнить без использования ключей, инструментов или специальных знаний. SafeGard 2R автоматически защелкнется, когда окно будет полностью закрыто. В дополнение к безопасности, обеспечиваемой ограничением открытия створки, SafeGard 2R легко устанавливается на заводе и может регулироваться внутри дома после установки окна. Блок полностью скрыт, когда окно находится в закрытом положении, и не мешает работе или работе окна. SafeGard 2R можно использовать на створках, навесах и окнах бункера, а также для коммерческого применения.

Коррозионно-стойкое
www.fentro.com
Fentro Technologies предлагает высокопроизводительное оборудование высшего качества для производственных предприятий от Siegenia Hardware. Эта современная аппаратная система с серией Titan AF претерпела ряд усовершенствований. Он обеспечивает гибкую интеграцию в существующие производственные процессы и сокращает время установки, тем самым открывая производителям значительные возможности для экономии средств. Кроме того, покрытие Titan Silver Finish было сертифицировано IFT Rosenheim как класс пятой защиты от коррозии после более чем 480-часового испытания в условиях распыления. Используя только высококачественные материалы, Siegenia Hardware обеспечивает эффективную работу и максимальную функциональность, а также предлагает широкие возможности дизайна для большего индивидуального комфорта в помещении. Обладая превосходной функциональностью и производительностью, Siegenia отвечает основным требованиям к оборудованию каждого производителя поворотно-откидных оконных и дверных систем. Помимо фурнитуры Siegenia, Fentro Technologies предлагает оконные и дверные ручки, аксессуары и сопутствующие товары всемирно известных европейских производителей, включая ручки Hoppe, системы запирания CES, специализированные инструменты Wemaro, прокладки и блоки PHI и винты Spax.

Надежное запирание
www.interlockna.com
Последним вариантом дизайна створчатой ​​и маркизной фурнитуры Interlock, разработанной мастерами Nova, является серия створчатой ​​мебели Vesta, в которой высокая производительность сочетается с высоким стилем. Сочетая гладкую эстетику и четкие линии с гибкостью и эргономичностью работы, предлагаемой во всех системах управления и запирания створок Interlock, крышка, ручка и замок Vesta представляют собой современное фурнитурное решение для створок, отвечающее современным требованиям архитектуры и дизайна интерьера. Защелкивающаяся ручка и крышка обеспечивают гибкость стиля и минимизируют затраты на хранение, а специальная упаковка помогает предотвратить транспортировку и повреждение на стройплощадке благодаря удобной установке после завершения строительства. Ручка створчатого замка Vesta имеет профиль заподлицо, чтобы не мешать жалюзи и оконным декоративным элементам. Конструкция без ручки доступна в одноточечной или многоточечной конфигурации, обеспечивающей ход запорной планки в 48 миллиметров для обеспечения надежного прогрессивного запирания.

Реклама

Siegenia Titan TBT Петля створки

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Меню

Счет

Настройки

Валюта:

GBP — Британский фунт

options", "triggerTarget":"#switcher-currency-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• AUD — австралийский доллар
• CAD — канадский доллар
• евро — евро
• JPY — японская иена
• NZD — новозеландский доллар
• ZAR — южноафриканский ранд
• CHF — швейцарский франк
• USD — доллар США
• AED — Дирхам ОАЭ

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Отправить по номеру

Рассчитать стоимость доставки

Краткий обзор

Петля Siegenia Titan с наклоном перед поворотом, которая соединяется с ножничными ножницами для стационарных систем.
