что это, для чего, виды

Если в доме есть чердак, кто же не захочет сделать это помещение уютным и светлым? Помогут слуховые окна, главное — выбрать подходящий вариант

Фото: shutterstock

Исторически основное назначение слуховых окон — проветривание чердака, хотя сегодня они часто выполняют и эстетическую функцию. В целом это довольно сложная деталь дизайна: нужно заранее продумать расположение окон, учитывая форму крыши и то, как они будут сочетаться с другими элементами фасада. Разбираемся, что такое слуховое окно, зачем оно на крыше и в чем особенность таких конструкций.

• Что это
• Для чего нужно
• Виды
• Устройство
• Стандарты

Что такое слуховое окно

adv.rbc.ru

Внешне слуховое окно напоминает маленький домик

(Фото: Pixabay)

Слуховое окно — крытая конструкция с остеклением и своей небольшой крышей, выступающая вертикально за плоскость скатной кровли. Такие окна обустраивают на чердачных и мансардных этажах для увеличения полезного пространства, дополнительного освещения и вентиляции. Но иногда это только декоративный элемент или элегантный способ скрыть вентиляционную решетку.

История слуховых окон как архитектурной детали насчитывает несколько столетий, их более раннее название — люкарна — дословно переводится с французского как «световой люк». Сегодня их можно увидеть во многих европейских постройках той эпохи — от соборов до замков. Люкарны отличались исключительным убранством: их обрамляли лепниной, позолотой или мозаикой, на них размещали свои гербы знатные дома.

Термин «слуховое окно» относительно новый, существует несколько версий его происхождения. Одна из них связана с именем некоего строителя Слухова, якобы он предложил такие просветы для крыши московского Манежа. Документального подтверждения этой легенде нет, зато упоминание слуховых окон есть в словаре Даля с пометкой, что «тут нечего слушать» [1].

В наши дни слуховые окна больше дело вкуса, чем необходимость. Вентиляция реализуется иначе, да и для того чтобы на чердачном этаже стало светлее, есть другие варианты. Например, мансардные окна. Поэтому вопрос, делать слуховое окно или нет, скорее, стилистический.

Для чего нужно слуховое окно на крыше

Слуховое окно позволяет решить сразу несколько задач — от декоративных до утилитарных

(Фото: Pinterest)

Основное назначение слухового окна — проветривание чердака. Теплый воздух под накалившейся кровлей с понижением температуры, например в ночные часы, выпадет конденсатом, а при отсутствии вентиляции и света такой круговорот неминуемо приведет к образованию плесени и грибка. Чтобы избежать этого, нужен приток свежего воздуха.

Постройка отдельной конструкции только для проветривания, учитывая многочисленные альтернативы, не всегда оправдана. Но если есть задача оптимизировать чердак, то слуховые окна — первое, на что стоит обратить внимание. И вот почему:

• они увеличивают полезную площадь. Дополнительные метры появятся как по полу, так и по потолку. В образовавшейся нише можно обустроить спальное место или хранить вещи;
• улучшают инсоляцию помещения. Как правило, на чердаке не хватает или нет совсем дневного освещения. Лучше всего слуховые окна проектировать с солнечной стороны;
• обеспечивают выход на крышу. Современные проекты многообразны, и иногда к таким окнам пристраивают небольшую площадку-балкон или зону для сада и выращивания цветов;
• улучшают эстетику дома и придают ему ценности как объекту недвижимости. Слуховые окна красиво разбивают длинную кровлю, добавляя характер и стиль всей постройке;
• повышают безопасность. Противопожарные и другие нормы не обязывают строить слуховые окна, но в случае экстренной ситуации лучше иметь дополнительный выход на крышу.

Есть у подобных конструкций и минусы:

• их устройство требует времени и определенных изменений в конструкции основной крыши;
• такая крыша в итоге обойдется дороже. Слуховое окно — самостоятельный элемент, который требует монтажа всего кровельного пирога и, соответственно, покупки дополнительных материалов;
• обслуживание таких окон будет более хлопотным: в крыше появятся дополнительные стыки, которые могут протекать.

Виды слуховых окон

Проект слухового окна должен подчиняться или по крайней мере соответствовать существующей форме крыши

(Фото: Pinterest)

Основной критерий, по которому делятся все слуховые окна, — дизайн крыши. Дополнительно их можно разделить по тому, как они располагаются относительно плоскости кровли и фасада, то есть вровень со стеной или в любом месте на крыше.

Односкатное слуховое окно

Одинаковый угол наклона двух крыш не нарушает общую геометрию и выглядит гармонично

(Фото: Pinterest)

У такого окна одна плоскость крыши с уклоном в том же направлении, что и у основной кровли. Но угол ската более пологий, иногда почти горизонтальный. Внешне оно больше напоминает коробку, отчего может смотреться излишне громоздким. Зато его конструкция обеспечивает существенную прибавку площади и много света, особенно когда установлено сразу несколько стеклопакетов.

Слуховое окно с двухскатной крышей

Классический вариант домика на крыше

(Фото: WikimediaImages/Pixabay )

Это стандартная остроконечная конструкция с двумя скатами, сходящимися на вершине. Их уклон одинаков с каждой стороны конька. Его подвидом можно считать дормеры с фронтоном — четко очерченным треугольником под пиком крыши. Этот стилистический нюанс выгодно подчеркнет основной фронтон. В некоторых проектах из двухскатных дормеров образуют группы из трех и более слуховых окон.

Слуховое окно с плоской крышей

Простое решение, которое подойдет для многих проектов

(Фото: Pinterest)

Один из вариантов слухового окна с односкатной крышей. Разница — в уклоне кровли, которого, по сути, нет. В итоге пространство внутри комнаты существенно расширяется, но главное — не переборщить с размером, иначе снаружи оно может выглядеть неуклюже. Кроме того, плоская кровля потребует организации дополнительной системы отвода воды и талого снега.

Вальмовое слуховое окно

Наиболее эффектно подчеркнет аналогичную кровлю

(Фото: Pinterest)

Сочетаются с такими же вальмовыми крышами, то есть теми, у которых торцевые скаты треугольные, а два других — трапеции. Конструктивно фронтальные и боковые части такой крыши наклоняются назад по мере подъема. Лучше, если этот уклон будет одинаковым для двух кровель. С точки зрения полезного пространства подобные конструкции довольно габаритные, при желании шатер крыши можно растянуть вдоль кровли.

Слуховое окно «брови»

За причудливый дизайн такие окна получили названия «брови» и «летучая мышь»

(Фото: Pinterest)

Представляет собой изогнутую конструкцию, выступающую из ската крыши. Их дизайн варьируется от небольших волн до растянутых ярко выраженных изгибов. Конструктивно это непростой элемент, которому нужны сложный каркас и оконная створка под заказ. Дополнительной площади такие слуховые окна почти не прибавляют, разве что появится пространство над головой в определенных зонах. Зато дом с «бровями» выглядит элегантно и интересно.

Арочное слуховое окно

Лучше, если его форма сочетается со стилем всех остальных окон

(Фото: Pinterest)

Крышу такого просвета венчает арка, опирающаяся на боковые стены. В некоторых проектах их дополнительно стилизуют под колонны или кладку из кирпича «под старину». Проще всего в такой каркас установить прямоугольное окно, но можно и арочный стеклопакет, только это будет дороже и потребует особого внимания при установке.

Современные слуховые окна

В некоторых проектах вся конструкция современного слухового окна — это, по сути, стеклянная коробка, внутри которой может быть разное по функционалу помещение

(Фото: Pinterest)

В классическом варианте слуховые окна строят по принципу сочетания формы и отделки. Но современные тренды во многом переворачивают эту идею с ног на голову. Например, в качестве альтернативы для облицовки выбирают контрастный материал, а само слуховое окно делают таким же широким и высоким, как комната целиком. В некоторых проектах вся конструкция — это, по сути, стеклянная коробка, внутри которой может быть помещение самого разного функционала, от летнего сада до ванной комнаты.

Устройство слухового окна

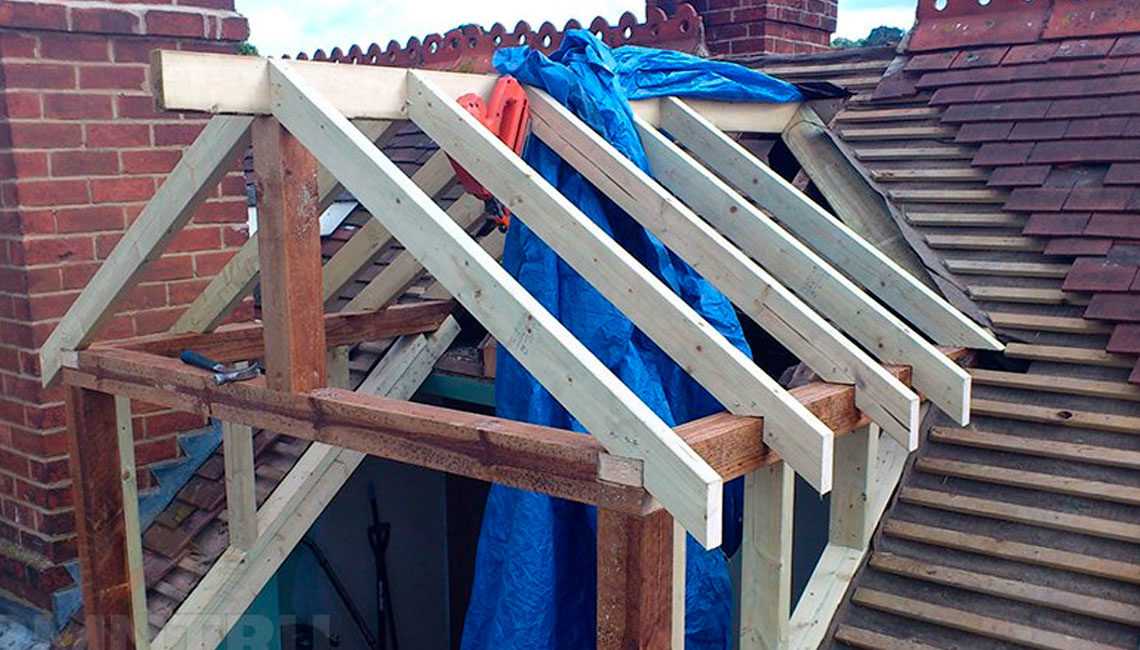

Каркас слухового окна собирают непосредственно на крыше

(Фото: Pinterest)

Слуховое окно — самостоятельный элемент кровли со своим несущим каркасом, обрешеткой и коньком. Его устанавливают по всем правилам кровельных сооружений. Основные элементы — это:

• несущий каркас. Может быть деревянным из бруса или (реже) металлическим, если основная крыша изначально строилась из этого материала. Его всегда собирают параллельно с монтажом главной кровли и опирают на двойные или тройные стропильные балки. Технические характеристики каркаса должны отвечать нормам по ветровым нагрузкам, гидроизоляции и снеговым нагрузкам;
• утепление. Для этого по всей площади прокладывают слой утеплителя (минваты или пенопласта) и пароизоляционную пленку. Затем снаружи и изнутри каркас обшивают фанерой или OSB (древесно-стружечная плита). Дополнительно все места стыков герметизируют;
• окно. Размер и тип определяется проектом, а при наличии нескольких окон делают отдельные секции. Стеклопакеты внутри рамы могут быть распашные, поворотно-откидные или глухие;
• наружная отделка. Обычно соответствует той, которая используется на основной кровле. Если на ней уложена битумная черепица, то и крыша слухового окна, скорее всего, будет из нее. Также важно, чтобы рисунок и шаг черепицы совпадал с основным фоном.

Стандарты и требования

Размер и форму слухового окна определяет архитектура основной крыши

(Фото: Daniel McCullough/Unsplash)

Отдельного стандарта или специальных технических условий только для слуховых окон не существует. В работе обычно руководствуются действующим сводами правил по устройству кровель, оконных проемов и по тепло- и гидроизоляции [2], [3]. Вот некоторые из основных требований к слуховым окнам:

1. Уклон основной кровли. Не все крыши подходят для слуховых окон. Это связано с тем, что не каждый чердак можно сделать жилым. Многое зависит от изначального уклона кровли, и если он меньше 35 градусов, то находиться в таком помещении будет невозможно.
2. Ширина. В большинстве случаев она равна расстоянию между стропилами, которое закладывают на стадии проекта. Это позволяет избежать сложного демонтажа частей стропильных ног в случае, когда дормер делают спустя какое-то время. Тогда при демонтаже мешающих элементов используют дополнительные лобовые балки. В целом более узкое слуховое окно будет лучше смотреться в доме с классическими чертами, дормер пошире подойдет к фасаду с горизонтальными элементами дизайна.
3. Высота. Жесткого правила, какой высоты должны быть слуховые окна, также нет. Тут больше опираются на вкус и желаемые требования в прибавке площади. Также многое зависит от остроты наклона крыши, к которой его пристраивают. Самый лучший способ сделать слуховое окно таким, чтобы в нем можно было встать во весь рост.
4. Расположение. Для наглядности проекцию слухового окна можно очертить на полу чердака — так будет проще понять, подходит это место или нет. Если проект предусматривает сразу несколько слуховых окон, расстояние между каждым окном должно составлять не менее 80 см. По возможности все окна выполняют одного типа и размера, с одинаковым облицовочным материалом.
5. Размеры окна. Во многом размер и форму стеклопакета определяет изначальный дизайн всего каркаса. Это может быть обычное квадратное окно или выполненное на заказ арочное, круглое, треугольное. Минимальные размеры стеклопакета для достаточного освещения составляют 1,2 м на 0,8 м. При этом в некоторых проектах вовсе нет остекления и место окна занимает вентиляционная решетка.

Читайте также: Мансардный этаж: особенности и дизайн комнат под крышей

виды, предназначение, конструкции по ГОСТу

Слуховым называется окно, устроенное в кровле здания. Основная его функция — проветривание и освещение чердачного пространства. Однако, помимо чисто технических функций, слуховые окна имеют декоративное значение, являясь немаловажным компонентом внешнего облика здания. В данной статье разберём основные разновидности слуховых окон, их конструкции, нюансы выбора и размещения.

Содержание

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами.

Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие».

К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец.

Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон.

С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Типы кровельных окон

Со временем слуховые окна стали делать во всех домах, чему способствовала мода на обустройство на ранее необитаемых чердаках жилых мансардных помещений. Сегодня все их разновидности условно можно разделить на несколько основных типов:

• Фронтонные. Устраиваются в торцевой, щипцовой стене дома и на сегодняшний момент является самой распространенной и простой конструкцией. Применяется для двускатных крыш, и представляет собой врезку обычного окна в щипцовую стену. Геометрическая форма его бывает самой разной — от прямоугольной до круглой и многогранной.
• Дормер. Данная конструкция пришла к нам из Англии, о чём свидетельствует его название. В России его часто неофициально именуют «кукушка». Располагается оно непосредственно в кровле здания, выступая за его пределы. Дормер имеет несколько вариантов, в зависимости от формы стен и наружных скатов. Подобный тип слухового окна конструктивно достаточно сложен, и влечёт дополнительные затраты времени и сил на своё обустройство. Однако, он позволяет увеличить внутренний объём чердачного помещения и имеет неоспоримые дизайнерские достоинства.
• Антидормер. Подобное слуховое окно также располагается в скате кровли. Но, в отличие от дормера, не выходит за пределы ската, а наоборот, как бы утапливается в нём. Такая конструкция, хотя и обладает своей эстетической привлекательностью, не столь популярна из-за сложности осуществления и необходимости тщательной гидроизоляции. Также антидормер «съёдает» значительную часть внутреннего подкровельного пространства.
• Мансардное окно. Вариант, который устанавливается в скате кровли, но не выступает и не утапливается в ней. Окно располагается под углом, вровень со скатом. Это позволяет максимально увеличить уровень естественного освещения мансарды. По своей конструкции подобный вариант слухового окна наиболее простой и недорогой. Минус — необходимость хорошей гидроизоляции стыков оконной конструкции и скатов кровли во избежание протекания.
• Зенитный фонарь. В строгом смысле, зенитные фонари не считаются слуховыми окнами, хотя исполняют те же функции. Они устанавливаются на плоских кровлях, и предназначаются для поступления солнечного света внутрь здания. При наличии в конструкции зенитных фонарей открывающихся створок, они служат и для вентилирования помещений.

Далее подробнее рассмотрим варианты слухового окна-кукушки, или дормера, как наиболее многообразного и сложного в устройстве.

Разновидности окон-дормеров

Слуховое окно-дормер обладает наибольшей эстетической привлекательностью, и даёт мастерам строительного дела — как профессиональным архитекторам, так и плотникам-самоучкам, — наибольший полёт фантазии. Сегодня можно встретить самые разные виды «кукушек», располагающихся на сельских избах и загородных особняках, общественно-административных зданиях и дачных домиках.

Наиболее распространены следующие конструкции дормеров:

• Односкатные. Крыша слухового окна имеет наклон в сторону улицы.
• Двускатные. Форма крыши такой «кукушки» повторяет классическую двускатную крышу обычного строения.
• Треугольные. Упрощённый вариант двускатного дормера, в котором отсутствуют боковые стены.
• Вальмовые. Имеет более респектабельный вид. Традиционно наклон вальмы делается под тем же углом, что и наклон ската кровли дома.
• Плоские, или французские. Имеют плоскую крышу, по бокам со всех трёх сторон снабжённую небольшими скатами.
• Арочные. Достаточно сложный в исполнении вариант слухового окна с закруглённой в виде арки крышей.
• «Летучая мышь». Усложнённый вид арочного дормера, имеющий криволинейную форму, сужающуюся и заостряющуюся к краям. В Европе также именуется «бычьим глазом».

Это только основные, так сказать, типовые варианты дормеров. На самом деле имеется множество переходных форм, сочетающих в себе элементы той или иной конструкции.

Технические функции слухового окна

Помимо декоративно-эстетических функций, слуховые окна играют и чисто утилитарную роль. Причём эта роль является основной — от неё зависит долговечность и удобство эксплуатации строения. Среди их главных технических предназначений можно назвать:

• Вентиляция. Это основная функция любого слухового окна. Без эффективно действующей вентиляции, в чердачном пространстве неизбежно будет концентрироваться сырость. А повышенная влажность, в свою очередь, приводит к образованию грибка и плесени, сокращающих срок службы кровельных конструкций и отделочных материалов.
• Освещение. При обустройстве под кровлей жилого мансардного помещения, актуальным становится вопрос обеспечения в нём естественного освещения. Единственным доступным вариантом является слуховое окно, пропускающее в помещение солнечный свет.
• Увеличение внутреннего пространства. Этим качеством обладают окна-дормеры, выходящие за пределы кровли. Чем больше они по своим размерам, тем больше дополнительной полезной площади получает мансарда.
• Выход на крышу. Слуховые окна можно использовать и в качестве технических люков для выхода на крышу. Такая необходимость может возникнуть для проведения ремонтных работ на кровле, и использовать для выхода слуховое окно — наиболее простой и безопасный вариант.

В зависимости от того, является ли чердачное помещение жилым, или нет, слуховые окна могут застекляться, или забираться декоративной решёткой.

Стекло обеспечивает тепло в жилой мансарде, но позволяет вентилировать помещение только при открытии створки. Если чердак не жилой, то остеклять кровельные окна не рекомендуется. Лучше остановиться на варианте с решёткой или жалюзи, препятствующим проникновению на чердак кошек и птиц, но не препятствующих естественной вентиляции.

Требования строительных нормативов

Своды строительных нормативов предъявляют к слуховым окнам свои требования. Так, согласно СНиП, фронтоны окна, устроенного в скатной кровле, должны поддерживаться с помощью боковых стенок. Высота этих боковых стенок не должна быть менее полутора метров. Опираться боковые стенки должны на балки чердачных перекрытий, а фронтон окна — дополнительно на внешнюю стену здания. Поэтому, в соответствии с нормативами, при строительстве каркаса крыши, первоначально монтируется стропильная система, а уже после этого к стропилам привязываются стойки.

Далее обустройство слухового окна-дормера производится по схеме, прописанной в ГОСТ №12-506-81. Прилегающие к боковым стенкам дормера стропила делаются сдвоенными, а их концы обрезаются вровень с внешней стеной здания.

Затем между ними стропилами устанавливаются балки, служащие перемычками. Крепить эти балки к стропильным ногам нужно при помощи накладных кронштейнов. Не допускается врубка или врезка в стропила, поскольку это ослабляет конструкцию кровельного каркаса.

Фронтонные каркасы делаются строго вертикально, вровень с внешней несущей стеной постройки. После монтажа конька дормера вновь производится проверка на вертикальность фронтона.

Все соединения тщательно крепятся при помощи накладных кронштейнов и саморезов, либо сквозных болтовых соединений. Для обшивки фронтона слухового окна рекомендуется применять влагостойкую фанеру.

Все положения ГОСТа применительно к частному строительству носят скорее рекомендательный характер. Поэтому домашний мастер, самостоятельно строящий дом, может допускать отступления от строительных нормативов, но не в ущерб техническим характеристикам конструкции. Так, следует предусмотреть эффективную гидроизоляцию крыши и стен дормера, особенно в местах его сопряжения с кровлей дома.

Если мансарда жилая, то следует обеспечить нужный уровень теплоизоляции, обшив стены и крышу слухового окна утеплителем и парогидроизоляцией.

В качестве дополнительных рекомендаций можно учесть такие:

• Если в кровле планируется устроить несколько окон, рекомендуется выдерживать расстояние между ними в 0,8-1м. Такая дистанция оптимальна для установки стропильных конструкций, и дальнейшего монтажа кровельного материала.
• Высота верхней части проёма выдерживается в рамках 1,8-2м, чтобы человеку среднего было удобно подходить к окну, не ударяясь головой.

Как сделать слуховое окно своими руками смотрите в следующем видео:

Особенности выбора

При выборе типа слухового окна, нужно опираться на ряд факторов. Если чердак является не жилым, а окно нужно лишь в качестве вентиляционного отверстия, то лучше остановить свой выбор на фронтонном варианте. Это самый простой и малобюджетный тип слуховых окон, который легко вырезать даже в уже готовой крыше.

Когда владелец дома желает украсить кровлю декоративной конструкцией, придающей постройке оригинальный и изысканный вид, можно выбрать один из типов окон-дормеров. Благодаря своей конструкции, они хорошо заметны извне, и могут исполняться в различных дизайнерских вариантах. Они же решат проблему недостаточного объёма внутреннего пространства чердака.

Для жилых мансард более всего подойдут наклонные окна, установленные вровень со скатом крыши. Они обеспечивают отличное естественное освещение внутреннего пространства. В то же время мансардное окно — наиболее простой вариант для установки непосредственно в кровле, не требующий возведения дополнительных каркасных конструкций в виде стенок и фронтонов. Для хорошей теплоизоляции рекомендуется устанавливать в мансардных окнах стеклопакеты.

Слуховые окна являются не только архитектурно-эстетическим элементом конструкции дома, но и выполняют важные технические функции. Поэтому, к их выбору и обустройству следует подходить максимально ответственно, учитывая все факторы, влияющие на их эксплуатационные характеристики.

Подписаться

Как самому сделать слуховые окна на чердаке, для чего они нужны, их устройство и каркас, детали на видео и фото

Благодаря значительной высоте помещения под островерхой крышей появляется возможность размещать на фронтоне слухового окна большие рамы, а в отделке мансарды использовать элементы, которые напоминают своды у кафедральных соборов.

Кроме этого треугольное слуховое окно, как можно увидеть на фото, устанавливают на одной оси с окном дома, которое располагается под ним – поэтому оно не выглядит лишним, а воспринимается как единое целое с фасадом. Такое устройство слухового окна на крыше по причине большой крутизны скатов (64 градуса), к сожалению, полезную площадь мансарды не увеличивает.

Поскольку крыша слухового треугольного окна опускается к основной кровле здания до формирования разжелобка, проблема с гидроизоляцией мест стыка боковых стен с крышей отсутствует. Это обстоятельство облегчает отделку и герметизацию не только окон, расположенных на крыше, но кровельного покрытия на доме. Чтобы установка была произведена правильно, потребуется в процессе работы выполнять измерения и производить расчет слуховых окон на крыше, а точнее их конструкционных элементов. Читайте также: «Какие бывают кровельные окна – виды и варианты установки своими руками».

Чтобы обеспечить освещение и вентиляцию чердачного помещения, необходимо создать каркас слухового окна.

Но прежде надо сделать каркас крыши дома – порядок выполнения работы следующий:

• устанавливают фронтоны;
• крепят коньковый брус и стропильные ноги;
• при возведении стропильной системы крыши в местах, где планируется расположение слуховых окон, заранее нужно предусмотреть проемы. Обрамляющие их стропила делают двойными, часто и тройными, так как на них будет возложена повышенная нагрузка.

Когда создаются слуховые окна — ГОСТ предусматривает, что их фронтоны поддерживаются боковыми стенами, имеющими высоту 1,5 метра и простирающимися вглубь дома в направлении от его внешней стены. При этом каркасы данных стен должны опираться на потолочные балки перекрытия, расположенные под окном на кровле.

После того как выполнена сборка стропильной системы основной крыши дома, монтируют каркасы боковых стен, а после этого к ним крепят перекладины и стойки фронтонных каркасов окон на кровле горизонтального расположения.

Дальнейшая схема установки слухового окна выглядит так:

• поскольку фронтоны окна располагаются в одной плоскости с капитальной стеной здания, концы стропильных ног, которые прилегают к ним снизу, отрезают на одном уровне с обшивкой стены;
• на предусмотренной в проекте высоте коньковых брусьев окна на кровле, монтируют балки-перемычки между сдвоенных ног стропил. Тут категорически нельзя делать врубки или врезки, так как это может ослабить прочность балок стропил, поэтому для закрепления торцов перемычек желательно использовать металлические накладные кронштейны;
• прежде чем установить на место коньковые брусья слухового окна выверяют вертикальность расположения фронтонных каркасов. После этого их прибивают;
• согласно шаблону отрезают по паре стропил и монтируют их на фронтоны;
• для обшивки каркасов фронтонов используют листы облицовочной водостойкой фанеры. В результате обшивка фронтонов должна быть на одном уровне с обшивкой стены.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница. Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов. В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса. Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное, как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
3. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
4. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
5. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
6. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально-симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Монтаж нижней части окна

Сверху обшивки кровли на здании крепят балку разжелобка, в нее будут упираться концы стропил двускатной для слухового окна крыши. Эту часть работы делают, когда завершена обшивка кровли постройки листами водостойкой фанеры. С целью повышения прочности настилать эти листы начинают от боковых стен окон.

Размеры и месторасположение опорной балки определяют таким образом:

• от внешней кромки фронтона к концу стропильной балки протягивают намеленный шнур и отбивают им линию;
• измеряют длину полученной меловой линии и вырезают из дерева заготовку для опорной балки;
• ее боковую наружную кромку срезают под углом в 64 градуса;
• прибивают в соответствии с линией, намеченной с использованием мела. Читайте также: «Как сделать слуховое окно – практические навыки мастера чердака».

Этапы установки слухового окна, подробнее на видео:

Заготовки стропил для низа кровельного ската окна на крышу делают по единому шаблону. При монтаже их концы подрезают до нужных размеров и устанавливают на место.

На заключительном этапе, когда обустраивается крыша со слуховым окном, надо обшить кровлю этого окна листами фанеры. Выполнять работу, начинают в направлении сверху от конька. Стоя на самом верху, фанерный лист ориентируют вдоль его верхней кромки. Затем, расположившись внизу, измеряют и крепят остальные угловые элементы.

Слуховое окно — Про ремонт

Окно в кровле

«Домик для гномика», частенько эту конструкцию так и называют, всегда привлекает внимание своим внешним видом.

Тем более, что разновидностей форм и устройства слуховых окон великое множество и, строя свой собственный дом, вы всегда сможете выбрать подходящий дизайн.

Предназначение

Но, основная функция слуховых окон вовсе не в их декоративности.

Слуховое окно или люкарна, как его еще называют, достаточно важный элемент кровли.

Люкарна обеспечивает в первую очередь вентиляцию и дополнительное освещение чердака или мансарды, на котором она установлена.

Если пренебречь установкой слухового окна можно столкнуться с рядом не очень приятных последствий:

• в любой постройке всегда будут происходить теплопотери через чердачное помещение, даже при очень качественном межэтажном утеплении, и если вентиляция будет недостаточной, то возникнет проблема с образованием конденсата
• недостаточная освещенность неизменно приведет к поражению конструкций чердачного помещения плесенью и грибком и возникновению неприятного запаха
• крыша конструкция тяжелая и жестко скреплена со стенами, вследствие этого, в ветреную погоду обязательно будут присутствовать вибрации, негативно сказывающиеся на всей постройке, слуховое же окно «работает» как клапан избыточного давления, способствуя тому, что ураган скорее выбьет стекло, и этим уравновесит давление, нежели сорвет кровлю

Также, используя слуховые окна, вы сможете «добавить» мансарде или чердаку значительное количество дополнительной полезной площади.

Конструкция

Установка слуховых окон обязательно должна согласовываться с требованиями СНиП.

Только так вы можете быть уверены в надежности, долговечности и безопасности как установленного окна, так и кровли в целом.

К этим требованиям относятся:

• наклон кровли должен составлять не менее тридцати пяти градусов, или больше
• окно должно находится на регламентированном расстоянии по отношению к наружным стенам постройки
• раскрывающиеся створки слухового окна должны быть не меньше чем шестьдесят на восемьдесят сантиметров, то есть общий размер окна не менее чем метр двадцать на восемьдесят сантиметров
• при установке окон с четырехугольным проемом и с вальмовой крышей, фасад окна не должен быть продолжением стены постройки
• по ГОСТу облицовка слуховых окон может быть из меди, листового металла или черепицы

Современные слуховые окна по форме своей крыши могут быть:

1. плоскими
2. четырёхугольными односкатными
3. четырёхугольными двухскатными
4. треугольными
5. полукруглыми
6. панорамными
7. трапециевидными
8. также в качестве слухового окна могут использоваться световые фонари

Слуховые окна могут иметь практически любую форму, но основных варианта два — они либо односкатные, либо двускатные.

Окно односкатной конструкции:

Самая простая форма, с плоской крышей, с уклоном чуть меньше, нежели у основной кровли.

Сделать такое окно будет и проще и дешевле чем любое другое.

И еще одно его достоинство — вы получите больше пространства над головой, чем при устройстве двускатного окна равного по размеру.

Уклон крыши односкатного слухового окна совершенно непривязан к уклону крыши дома.

Но, следует понимать то, что чем угол уклона окна меньше, тем больше останется свободного места над головой, следственно, вы увеличите полезную площадь помещения.

Выбирая угол наклона, делайте его таким, чтобы сток дождевой воды был максимальным.

Еще уменьшение уклона приведет к более тщательному подбору кровельного материала:

• рубероид и стекловолокно кладется при минимальном уклоне в двадцать пять процентов (то есть на метр вертикального снижения двадцать пять сантиметров горизонтального прогона)
• дерево не используют при уклоне меньше тридцати процентов
• а крыша с уклоном менее двадцати пяти процентов кроется спецматериалом, например, укатанным асфальтом и поверх него бесшовной резиной или гудроном

Окно двускатной конструкции:

Бывает как островерхой так и скругленной формы.

Сток дождевой воды идет обеим сторонам окна.

Такое окно дороже в производстве и сложнее в установке чем односкатное, да и крыша окна при такой конструкции заметно снижает высоту потолка.

То есть полезной площади вы получите ощутимо меньше.

Правильная установка

Устанавливая слуховое окно, обратите пристальное внимание на соблюдение некоторых условий:

• желательно планировать установку слуховых окон при проектировании дома, можно их ставить и в готовую кровлю, но нужно будет грамотно учесть расстояния между несущими стропилами
• кровля должна иметь запас прочности чтобы удержать дополнительный вес, если на каркасе есть повреждения или износившиеся элементы конструкции, ставить слуховые окна нельзя
• вырезать фрагмент кровельного пирога нужно чрезвычайно бережно, чтобы не нарушить гидроизоляцию кровли
• выпиливать части стропил можно только перераспределив нагрузку на ближние балки с помощью поперечин
• полную выемку кровельного элемента делать категорически нельзя
• при установке обязательно проверяйте все вертикали и горизонтали, чтобы избежать перекосов
• тщательно изолируйте все места стыковки основной кровли с оконном, именно здесь чаще всего возникает течь
• боковые стенки обшивайте только влагостойкими материалами
• устанавливая оконную раму заделайте все щели герметиком, это обеспечит гидро- и термо- изоляцию
• каркас сооружайте только из материалов, указанных в проектных документах
• не экономьте на размерах, иначе окно может не выдержать сильного ветра или снегопада

Устанавливая слуховые окна старайтесь «вписать» их в общий стиль дома. Равные уклоны кровли, одинаковые элементы декора и однородное покрытие всей кровли придадут дому привлекательности и стиля.

• Темы
• мансарда
• люкарна
• слуховое окно
• чердак
• крыша

Слуховое окно на крыше: конструкция и чертеж

Слуховые окна появились около двухсот лет тому назад как функциональный и декоративный элемент для украшения здания, проветривания и освещения чердачных помещений. После этого на чердаке можно было жить или оборудовать склады, мастерские и другие хозяйственные помещения. Как правило, в таких комнатушках жили бедняки и рабочие люди, у которых не было средств купить или снять более приличное жилье. Для чего нужны были еще слуховые окна? В случае аварийной ситуации через них можно было без труда выйти на кровлю и спастись.

Навигация по статье:
Виды слуховых окон
Полезные советы
Монтаж окна

Существует 4 главных типа слуховых окон:

1. В щипцовой стене. Месторасположение такой конструкции – верх торцовой стены между скатами. Как правило, этот участок имеет треугольную форму. Такое слуховое окно довольно легко монтировать, так как никаких дополнительных конструкций для него не требуется.
2. Дормер. Такая конструкция располагается над скатом крыши и выступает над ним. Конструкция такого элемента непростая, поэтому при расчетах придется потрудиться. Самое главное – усилить несущую конструкцию кровли и хорошо гидроизолировать окно. Дормер в свою очередь имеет множество модификаций: двухскатный, односкатный, арочный, треугольный, встроенный, панорамный.
3. Антидормер. Является антиподом дормера, то есть устроено в самом скате крыши и не выступает за его пределы. Этот тип слухового окна мало распространенный, хотя его легче сконструировать и затрат на него идет меньше. Но при этом уменьшается полезная площадь чердачного помещения.
4. Наклонное окно. Другое название – мансардное окно, которой находится на одной линии с кровлей. Это самые современные конструкции, огромное разнообразие форм которых представлено металлопластиковыми изделиями. Особой красоты кровле они не придают, зато отлично справляются со своими функциями: пропускают поток света, не требуют монтажа дополнительных несущих элементов и прекрасно защищают от попадания влаги и воды.

Полезные советы

Если вам пришлась по душе подобная на крыше конструкция, чертеж должен быть готов еще на стадии разработки каркаса кровли. В процессе составления эскиза и проектирования нужно все хорошо продумать, включая виды окон, так и их количество и расположение.

Многолетний опыт показал, что не стоит размешать слуховые оконные конструкции вблизи фронтов, на малом расстоянии от конька и возле карнизов. Шаг между окнами должен быть таким, чтобы можно было без труда уложить кровельный материал. Если расстояние будет маленьким, в промежутках будет накапливаться снег, а профилактические осмотры крыши будут затруднены. Поэтому минимальный шаг между окнами – 80 см.

Нижний край оконного проема должен находиться на высоте около 90 см от уровня пола чердака. В выборе высоты хозяева свободны, это зависит от высоты потолка самой мансарды.

Монтаж окна

Устройство слуховых окон на кровле начинается сразу же после монтажа общей стропильной системы всей крыши. Все нужно предусмотреть заранее. Каркас под слуховое окно делают из брусьев, но иногда боковые стенки выкладывают кирпичом. При этом боковые стенки должны опираться на балки перекрытия и быть расположенными под прямым углом к наружной стене. Если проем окна слишком широкий, нужно компенсировать нагрузку. Для этого используют усиленные стропильные ноги (2-3 штуки вместе), обрамляющие оконный проем.

Специалисты не рекомендуют врубку перемычек в стропила, это ослабляет всю конструкцию. Оптимальный вариант для фиксации всех элементов – крепежные детали из металла. Повышенное внимание нужно уделять монтажу гидроизоляционного слоя. Сама конструкция окна утепляется таким же материалом, что и вся кровля.

Сам каркас для окна представляет собой еще одну миниатюрную крышу, поэтому при расчетах нужно быть очень внимательным. Отвечая на вопрос, как сделать каркас для слухового окна, приводим ниже последовательность работы:

1. Оградить проемы подготовленными по размеру стропильными ногами из прочных деревянных брусьев, которые смогут выдержать нагрузку всего каркаса.
2. Уложить поперечные балки, при этом самый нижний элемент должен находиться на уровне стены дома, а верхний – по личному усмотрению в зависимости от высоты окна.
3. Установить вертикальные стойки на нижнюю горизонтальную балку, которая находится на уровне внешней стены, и связать их с помощью верхнего поперечного бруса.
4. Скрепить раму с верхней балкой, используя продольные брусья.
5. Проверить расположение каркаса как по вертикали, так и по горизонтали.
6. Уложить коньковый брус и стропильные ноги миниатюрной крыши окна. Лучше изготовить шаблон и по нему вырезать эти элементы.
7. Обшить стенки с обоих сторон прочным влагостойким материалом.

Покрытие на крышу окна и на саму кровлю здания монтируют одновременно, чтобы крыша получилась цельной, прочной и качественной. При монтаже слуховых окон нужно быть очень внимательным, чтобы предполагаемое украшение кровли и дома не превратилось в его дефект.

Понравилось? Поделитесь в соц. сетях!

&copy 2015-2016. Remontcap.ru. Все права защищены. Копирование информации сайта без обратной ссылки запрещено!

Слуховое окно люкарна на крыше, виды, размеры и конструкция, расположение, установка и отделка

На грамотно сконструированной скатной крыше всегда найдется место слуховому окну. Оно отличается небольшим размером и может иметь совершенно разное устройство. Зачем необходимо слуховое окно на крыше и какие разновидности этой конструкции существуют? С его помощью можно проветрить чердачное помещение, выйти на крышу для проведения технических работ. Для большинства крыш слуховое окно является единственным источником дневного света. Однако выполняя важные практические функции, эта конструкция может служить и украшением дома.

Слуховое окно на крыше частного домаСлуховое окно на черепичной крыше

Функциональность слухового окна

Вентиляции помещения сегодня принято уделять большое внимание, особенно если речь идет о чердаке. Стропильная конструкция большинства скатных крыш создана из хорошо просушенной древесины. Она может служить десятки лет, если для этого будут созданы все условия. Главный враг стропил – сырость, но откуда ей взяться под герметичной кровлей? Не стоит забывать законы физики: из помещений через чердачное перекрытие поступает теплый воздух и под холодной крышей образуется конденсат. Он выпадает на всех элементах стропильной системы, и только слуховые окна на чердаке позволят своевременно проветрить помещение.

Слуховое окно на крыше дачного домика

Избавляет установка слухового окна и от плесени, которая активно развивается в затемненных помещениях. Микроорганизмы также негативно влияют на состояние стропильной системы, ускоряя разрушение древесины. На крышах со слуховыми окнами достаточно большого размера плесени практически не существует, особенно если содержать чердачное помещение в чистоте и порядке.

Шатровая крыша со слуховым окном является более защищенной от сильного ветра. Массы воздуха, передвигающиеся с высокой скоростью, создают над кровлей разряжение, в результате чего крыша пытается «приподняться» из-за разницы давления. В подобной ситуации не обойтись без клапана, который бы сбросил избыточное давление в подкровельном пространстве. Его роль и исполняет слуховое окно на крыше. Таким образом, небольшой экскурс в законы физики и биологии позволил понять, для чего нужны слуховые окна и почему без них нельзя построить хороший дом.

Слуховое окно с декоромСлуховое окно из дерева

Виды слуховых окон

В некоторых странах разработана документация, описывающая устройство слуховых окон и возможные варианты отделки. В других государствах полагаются на компетентность кровельщиков и конструкторов.

Слуховое окно дома из камняДвойное слуховое окно

Многообразие решений позволяет сегодня выделить следующие основные виды слуховых окон:

• треугольное;
• прямоугольное со скатной крышей;
• панорамное;
• полукруглое;
• мансардное;
• люкарна.

В большинстве случаев выбирается та конструкция слухового окна, которая оптимально впишется в тип кровли.

Особого внимания заслуживают два типа слуховых окон – мансардное и люкарна. Если традиционная конструкция слухового окна на крыше подразумевает отдельную выносную конструкцию, своеобразный домик на доме, то мансардное окно является частью кровли. Оно способно выдерживать высокие снеговые нагрузки, является герметичным и может иметь самые разные формы. Наличие встроенных клапанов позволяет выравнивать давление в ветренный день, а для проветривая разработаны специальные механизмы открывания.

Круглое слуховое окноСлуховое окно на крыше

Люкарна появилась в Западной Европе в средние века и представляет собой вертикальную раму, расположенную в той же плоскости, что и фасад дома, и закрытую сверху и по бокам. В позднеготический период и в начале ренессанса дома с люкарной строились повсеместно, их владельцы просили архитекторов богато украшать этот элемент лепниной, резными наличниками. В результате люкарна подчеркивала статус владельца дома, наличие у него вкуса. Широко распространился этот элемент во Франции, Англии, Германии, Австрии, Италии и России. Окна-люкарны украшали дворцы вплоть до начала ХХ века, являясь обязательным элементом барочной архитектуры.

Слуховое окно с лепнинойЛюкарна

Особенности конструкции слуховых окон

Особенностью монтажа слуховых окон является их расположение между балками стропильной конструкции. Это делается для того, чтобы не снижать прочность системы, способной выдерживать высокие нагрузки. Возводится каркас слухового окна параллельно со строительством стропильной системы. Усиливаются стропильные ноги и балки перемычек, не допускается врезка в конструкцию. Фронтонные каркасы тщательно выверяются, устанавливается коньковый брус. Для облегчения конструкции она обшивается влагостойкой фанерой. Только когда конструкция готова, производится обшивка кровельным материалом.

Слуховое окно на мансарде

Основной особенностью конструкции слухового окна является количество скатов. Чаще всего их количество лимитируется бюджетом строительства и архитектурными особенностями кровли. Односкатное слуховое окно имеет плоскую крышу с углом наклона не менее 15 градусов. Это самая простая конструкция, так как примыкание к кровле не отличается сложностью. Вылет крыши непосредственно над окном должен быть большим, особенно если оно не остекленное.

Двухскатное слуховое окно получило наибольшее распространение, его крыша может быть как строгой, так и полукруглой формы. Его конструкция более сложная, так как необходимо грамотно стыковать скаты основной и оконной кровли. Потребуются ендовы, а также материал для защиты конька. Если устройство слухового окна этого типа выполнено правильно, то потоки воды распределяются более эффективно, а рама не заливается, что позволяет ее не стеклить, а закрывать жалюзи.

Мансардные окна поставляются производителями в готовом виде. Объясняется это тем, что их конструкция должна быть максимально прочной, а все механизмы – эффективными и надежными. Большое внимание уделяется окладу, который обеспечивает герметичность примыкания мансардного окна к кровельному материалу. Размеры слухового окна этого типа могут быть любыми, что позволяет обеспечить мансарду естественным светом в соответствие с требованиями СНиПа.

Мансардные слуховые окнаСлуховое окно в стиле модерн

Наиболее сложная конструкция люкарны, так как она несет не только практическую, но и эстетическую функцию. Она имеет свой фасад, крышу и декоративные элементы. Форма окна-люкарны может быть прямоугольной, треугольной, арочной. Крыша – односкатной, двухскатной, вальмовой или полукруглой. Красивая, но сложная арка предъявляет особые требования в первую очередь к используемым материалам кровли. Она используется на зданиях с крышей из гибкой или натуральной черепицы, сланца или плоского металла. Окна-люкарны могут быть остекленными или закрытые жалюзи.

Остекление слухового окнаПанорамное слуховое окно

Особенности выбора конструкции и расположения слуховых окон

Слуховое окно не должно располагаться на торцевой стороне крыши, в этом случае оно обеспечит минимальную освещенность подкровельного пространства.

Вертикальное расположение слуховых окон придает изысканность всему дому, но оно не актуально для крыш небольшого размера.

Если устанавливается два окна-люкарны или более, то необходимо соблюсти между ними расстояние не менее 80 см. В противоположном случае между слуховыми окнами на кровле будет скапливаться снег. В результате нагрузка на кровлю превысит расчетную, что негативно скажется на сроке эксплуатации стропильной системы. Снег будет примыкать к отделочным материалам слуховых окон в тех местах, где это не спроектировано. Возможны затекания талой воды и порча отделки мансарды или теплоизоляционного материала.

Пластиковое слуховое окноПолукруглое слуховое окно

Один из основных вопросов, который интересует владельцев мансардных домов, это площадь слуховых окон. Обеспечить нормальное естественное освещение днем можно только в том случае, если общая площадь окон будет составлять 12-16% от площади пола мансардного этажа. Оптимальным вариантом будет люкарна с одним большим окном, но если планируется несколько слуховых окон, то их общая ширина не должна превышать половину ширины помещения, в котором они будут устанавливаться.

В жилом помещении высота расположения слуховых окон не должна превышать 80-90 см, а их оптимальная высота рекомендуется в пределах от 120 до 150 см. За таким окном легко ухаживать, а количество света в помещении будет соответствовать нормативам.

Слуховое окно с решеткой

Преимущества и недостатки слуховых окон

Расположенное на крыше слуховое окно придает зданию более уютный и эстетически привлекательный вид. Ухаживать за окном просто, а при необходимости им можно воспользоваться для того, чтобы попасть на крышу для установки оборудования, антенн или для планового ремонта. При отсутствии недостатков в проектировании слуховые окна обеспечат подкровельное пространство естественным светом. Особенно это важно для жилых мансард и эксплуатируемых технических помещений.

Треугольное слуховое окно

Среди основных недостатков слуховых окон и люкарн можно выделить следующие:

• увеличение вероятности образования протечек в кровли в местах примыкания;
• образование снежных мешков и возрастающая нагрузка на стропильную систему;
• пропускают меньше света, чем мансардные окна той же площади, при этом площадь освещаемой поверхности пола меньше из-за более тупого угла падения света;
• повышение затрат на кровельные работы.

Несмотря на наличие недостатков, отсутствие слухового окна будет более серьезной проблемой, чем его существование.

Слуховое окно бетонного дома

Слуховое окно обязательно должно стать частью проекта шатровой кровли, это позволит избежать непредвиденных расходов, как в процессе строительства, так и при эксплуатации здания. К выбору конструкции слухового окна требуется отнестись с особой тщательностью и учесть, жилым или нежилым будет чердачное пространство. При создании каркаса обязательно необходимо усилить стропильную систему в районе слухового окна. Все это поможет получить максимальную выгоду от наличия подобной сложной конструкции на крыше дома.

Опубликовано 17. 05.2017 Обновлено 11.10.2017 Пользователем

Dormer Window Stok Fotoğraf, Resimler ve Görseller

Görsel

• Görsel
• Fotoğraf
• İllüstrasyon
• Vektörler
• Video

6.817

dormer window stok fotoğraf ve görselini inceleyin veya daha fazla stok fotoğraf ve görsel keşfetmek için йени бир арама başlatın.

Номер телефона:

En popüler

aydınlık bir konut ev — слуховое окно stok fotograflar ve resimler

Aydınlık bir konut ev

aydınlık bir konut ev — dormer window stok fotoğraflar ve resimler

Aydınlık bir konut ev

dormer ve güneş panelleri — dormer window stok fotoğraflar ve resimler

Dormer ve güneş panelleri

dormer windows — dormer window stok fotoğraflar ve resimler

Dormer Windows

exterior of новый загородный дом — мансардное окно stok fotoğraflar ve resimler

Внешний вид нового пригородного дома

cedar dormer — мансардное окно stok fotoğraflar ve resimler

Cedar Dormer

bir aydınlık yükleme — мансардное окно stok fotoğraflar ve resimler

Bir aydınlık yükleme

yapım aşamasında dormer ile yeni çatı — dormer window stok fotoğraflar ve resimler

Yapım aşamasında dormer ile yeni çatı

construction worker using drill to install window — dormer window stok fotoğraflar ve resimler

Construction Worker Using Drill To Install Window

timber каркасная конструкция стропильной фермы со слуховым окном на мансардном этаже нового жилого дома, строительные работы перед внутренним строительством квартиры — слуховое окно stok fotoğraflar ve resimler

Строительство деревянной рамы крыши с окном дрэра в . ..

Aydınlık Bir Konut Ev — Dormer window stok fotoğraflar ve resimler

Aydınlık Bir Konut Ev

Window Stok Fotoğraflar Ve Resimler

çatı kaplamasının bir parçası olarak yeni bir «velux» statı …

Три дрмейра — дрэнд -окно -vokraflar verimler

.0016 Dormer ve yeni kapalı üçgen çatı çatı

открытое мансардное окно с видом на деревню осенью — слуховое окно stok fotoğraflar ve resimler

открытое мансардное окно с видом на деревню осенью Boş bir temiz evde yeni dormer

copper_dormer — dormer window stok fotoğraflar ve resimler

copper_dormer

pencere kurulumu — dormer window stok fotoğraflar ve resimler

pencere kurulumu

giriş kapısı için bir daire içinde bir konut çatı üst kat bina — dormer window stok fotoğraflar ve resimler

Giriş kapısı için bir daire içinde bir konut çatı üst kat bina

çatı penceresi ile yeni kiremitli çatı — dormer window stok fotoğraflar ve resimler

Çatı penceresi ile yeni kiremitli çatı

dormer_villa — dormer window stok fotoğraflar ve resimler

dormer_villa

dormer construction — dormer Окно stok fotograflar ve resimler

Dormer Construction

мансардное окно — мансардное окно stok fotograflar ve resimler

Dormer Construction

верхняя часть дома — мансардное окно stok fotograflar ve resimler

Top of the House

Крыша дома — Dormer Windo

Подрядчик по кровле работает над новым мансардным окном — мансардное окно stok fotoğraflar ve resimler

Подрядчик по кровле работает над новым мансардным окном

Красивый зеленый загородный дом — мансардное окно stok fotoğraflar ve resimler

Красивый зеленый загородный дом

коллекция мансардных деревянных оконных рам. — мансардное окно стоковые иллюстрации

Коллекция мансардных деревянных оконных рам.

вид на белый дом с гаражом спереди — мансардное окно stok fotoğraflar ve resimler

вид на белый дом с гаражом спереди window stok fotoğraflar ve resimler

Mavi gökyüzü ve beyaz bulutlar manzaralı taze beyaz modern…

qatı kaplamasinın bir parçası olarak yeni çatı pencerelerin montajı ve montajı — мансардное окно stok fotograflar ve resimler

chatı kaplamasın bir parçası olarak черепица yeni çatı pencerelerin3 9000. — слуховое окно stok fotoğraflar ve resimler

Мансардное окно в стиле velux с черепицей — исландский…

çatı düz çizgi simgeler. ev yapımı, çatı kaplama çeşitleri, kiremit, baca, izolasyon mimari çizimler. onarım servisi için ince işaretler. 48 х 48 пикселей мелкий. düzenlenebilir vuruş — мансардное окно стоковые иллюстрации

Çatı düz çizgi simgeler. Ev yapımı, çatı kaplama çeşitleri,…

three dormers — dormer window stok fotoğraflar ve resimler

Three Dormers

red tile roof with dormer — dormer window stok fotoğraflar ve resimler

Red tile roof with dormer

kırmızı kiremitli çatının çatı işi — dormer окно stok fotoğraflar ve resimler

Kırmızı kiremitli çatının çatı işi

yeni bir çatı penceresinden iç görünüm — мансардное окно stok fotoğraflar ve resimler

Yeni birçatı göründen i penceresinden0003 çatı kaplamasının bir parçası olarak yeni çatı pencerelerin montajı ve montajı — dormer window stok fotoğraflar ve resimler

Çatı kaplamasının bir parçası olarak yeni çatı pencerelerin. ..

aydınlık bir konut ev — dormer window stok fotoğraflar ve resimler

Aydınlık bir konut ev

newly черепичная крыша с большим мансардным окном и облицовкой со стоячим фальцем — мансардное окно stok fotoğraflar ve resimler

Новая черепичная крыша с большим слуховым окном со стоячим фальцем облицовки

0016 Çatı parçaları, etiketli yapı vektör illüstrasyonu

Типичная голландская крыша с мансардным окном и квадратными окнами — мансардное окно stok fotoğraflar ve resimler

Типичная голландская крыша с мансардным окном и прямоугольными окнами новая черепичная крыша

çift katlı tuğla konut ev — слуховое окно stok fotograflar ve resimler

Çift katlı tuğla konut ev

yeni geliştirme banliyösü austin, texas — слуховое окно stok fotoğraflar 9 resimler0016 yeni geliştirme banliyösü Austin, Teksas

tavan ile kiremit çatı çatı penceresinde — dormer window stok fotoğraflar ve resimler

Tavan ile kiremit çatı çatı penceresinde

dormers ile döşenmiş çatı — dormer window stok fotoğraflar ve resimler

Dormers ile döşenmiş çatı

new dormer with wooden Обшивка — слуховое окно stok fotoğraflar ve resimler

Новое слуховое окно с деревянной облицовкой

i̇nşaat işçisi matkap değiştirme pencere yüklemek için kullanma — слуховое окно stok fotoğraflar ve resimler

İnşaat işçisi matkap değiştirme pencere yüklemek için kullanma

dormers ile döşenmiş çatı — dormer window stok fotoğraflar ve resimler

Dormers ile döşenmiş çatı

beilstein in mosel valley with typical half-timbered — dormer window stok fotoğraflar ve resimler

Beilstein in mosel valley with typical Фахверковые

bir evin cephesi — мансардное окно stok fotoğraflar ve resimler

bir evin cephesi

пустая спальня в современном доме — мансардное окно stok fotoğraflar ve resimler

пустая спальня в современном доме

Панджур Иль Чати Пенсереси — Дормер Окно Сток Фотографляр В. Е. fotograflar ve resimler

Ek yan camlar ile yüksek kaliteli dormer

новый дом с американским флагом — слуховое окно0016 Дом с деревянным каркасом и скатной крышей

/100

Фотографии Дормера и премиум High Res Pictures

• Creative
• Редакция
• Видео

Лучший матч

New Sodest

Старейшины

САМА диапазон

Без лицензионных отчислений

Управляемый правами

RF и RM

Обзор 11,098

Мансардное окно доступных стоковых фотографий и изображений или выполните поиск по запросу dormer window or attic dormer, чтобы найти больше отличных стоковых фотографий и изображений.

мансардные окна — мансардные окна: картинки и изображения стоковые картинки, лицензионные фото и изображениямолодая женщина держит горшок с растением у окна вечером — слуховое окно с книгой у окна, глядя наружу — слуховое окно: стоковые фотографии, лицензионные фото и изображенияздания в голландском стиле — слуховое окно: стоковые фотографии, лицензионные фотографии и изображениякрыша дома с вечнозеленым деревом за ним. — дормер стоковые картинки, фотографии и изображения без лицензионных платежейрасслабленная женщина лежит на диване — дормер стоковые картинки, лицензионные фото и изображения картинки, фотографии без лицензионных платежей и изображенияновый дом на одну семью — слуховое окно стоковые картинки, фотографии без лицензионных платежей и изображениядеревянный каркасный дом с скатной крышей — слуховое окно стоковые картинки, фотографии без уплаты роялти и изображениямолодая женщина читает книгу у окна в подсветке — слуховое окно стоковые картинки , лицензионные фото и изображения — дормер: картинки и изображения ne — слуховое окно: картинки, фото и изображения без уплаты роялтирасслабленная женщина лежит на диване и смотрит в окно — слуховое окно графический планшет у окна в подсветке — мансардное окно изображениямолодая пара за рулем в поездке — слуховое окно стоковые картинки, фото и изображения без уплаты роялтиулыбающаяся молодая женщина моет окно крыши — слуховое окно стоковые картинки, фото без уплаты роялти и изображенияулыбающаяся молодая женщина смотрит из окна крыши — слуховое окно стоковые картинки, фото и изображения без уплаты роялтиулыбается женщина сидит на диване с помощью цифрового планшета в дормере: стоковые фотографии, фотографии и изображения без уплаты роялтирасслабленная женщина лежит на диване с помощью ноутбука в дормере стоковые картинки, роялти бесплатные фото и изображениярасслабленная женщина, лежащая на диване с помощью мобильного телефона — дормер стоковые картинки, лицензионные фото и изображениядом как единое целое с окружающей средой — дормер стоковые картинки, фото и изображения без уплаты роялти красивая мансардная квартира — дормер стоковые фотографии, фото и изображения без лицензионных платежей дом ночью — дормер стоковые фотографии, лицензионные фото и изображения — дормер стоковые фотографии, фото и изображения без уплаты роялти; маляр в действии — дормер стоковые картинки, фотографии и изображения без уплаты роялти крыша с зеленой черепицей коммерческие здания на Клостерштрассе за плющом на стене. ..молодая женщина, держащая шпинат у окна в подсветке — слуховое окно стоковые фотографии, фотографии и изображения без уплаты роялтипортрет женщины рядом со слуховым окном — слуховое окно бесплатные фотографии и изображениячеловек смотрит в окно, портрет — слуховое окно стоковые картинки, фотографии без лицензионных платежей и изображения пара смотрит в окно слуховое окно, портрет — слуховое окно стоковые картинки, фотографии без лицензионных платежей и изображенияокно встроено в разноцветную черепичную крышу — слуховое окно стоковые картинки, фото и изображения без лицензионных платежейрасслабленная женщина лежит на диване — мансардное окно Фотографии и изображенияЧетыре слуховых окна со снегом на крыше — слуховое окно Стоковые фотографии и лицензионные изображения40-е годы 1950-х годов СЫН И ДОЧЬ БЕГАЮТ ОТ ДОМА К ОТЦУ ЗА РУЛЕМ АВТОМОБИЛЯ FORD 1948 года Стоковые фотографии, лицензионные фото и изображениясолнечные панели на крыше — мансардное окно стоковые картинки, лицензионные фото и изображениякоттеджи в восходящем замке, норфолк — мансардное окно стоковые картинки, фото и изображения без уплаты роялти строительные конструкции — слуховое окно окна крыша — мансардное окно стоковые фотографии, лицензионные фото и изображениямилый дом на одну семью с гаражом — мансардное окно ock картинки, фотографии без лицензионных отчислений и изображения 100

Все о слуховых окнах и их архитектуре

У. Дж. Александр / Getty Images

Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше. Мансардное окно имеет собственную крышу, которая может быть плоской, арочной, шатровой, остроконечной или орнаментированной. Слуховые окна могут быть встроены в крышу или стену, они бывают разных форм и размеров. Вид крыши на слуховое окно может дополнять большую крышу или другие архитектурные детали дома. Мансардные окна могут добавить красоты и привлекательности вашему дому, или они могут в конечном итоге сделать ваш дом нелепым, поэтому вам следует тщательно продумать, когда и где их добавить.

Взгляните на эти примеры слуховых окон из разных архитектурных периодов на протяжении всей истории.

• 01
  из 16

  Глаза дома

  LatitudeStock/Getty Images

  Показанные здесь мансарды с двускатной крышей взяты из паба The Myddelton Arms. Расположенные в средневековом городе Рутин на севере Уэльса, эти знаменитые и популярные мансарды 16 века известны как «глаза Рутина».

  На протяжении веков окна были известны как «глаза» жилища. Как и дымоход, мансардные окна не являются частью крыши, а проходят через крышу. Некоторые слуховые окна, называемые слуховыми окнами, торчат через край крыши у карниза.

  По сути, мансардные окна — это «застекленные конструкции», то есть окна. Фактически, их иногда называют lucarne , что по-французски означает «световой люк». Фронтон над мансардным окном называется мансардным окном и часто имеет форму фронтона.

  Чтобы установить слуховое окно в своем доме, вызовите специалиста по окнам и мастера-плотника вместо кровельщика.

• 02
  из 16

  Зачем добавлять слуховое окно?

  Филипп Спирс / Getty Images

  Мансардные окна могут иметь внешнюю и внутреннюю красоту и привлекательность. Внутри, пусть и темное, чердачное помещение может стать обитаемым со слуховым окном. Дополнительную ванную комнату можно увеличить за счет слухового окна, встроенного в большую спальню. Помимо дополнительного пространства в доме, естественное освещение и вентиляция могут сделать интерьер более привлекательным и здоровым.

  Снаружи слуховое окно может определять определенные стили дома: неоколониальный стиль и колониальное возрождение, стиль Stick, Chateauesque, Вторая империя и американский Foursquare — все стили дома, которые обычно включают слуховое окно в свой дизайн. Кроме того, слуховое окно может придать горизонтально ориентированному дому ощущение высоты, особенно если дом расположен очень близко к улице. При правильном проектировании мансардное окно может подчеркнуть архитектурные детали в корпусе дома — викторианские завитки, фронтоны и даже сходство и симметрию окон могут быть усилены мансардным окном-единомышленником.

  Совет

  Подобно косметическим куполам, которые бесполезно сидят на крыше, ложные слуховые окна — это растущая тенденция, особенно в новой коммерческой недвижимости. В попытке имитировать определенный колониальный стиль архитектуры родного города мансардные окна прикрепляются к крыше, не прорывая крышу. Ложные слуховые окна могут быть непропорциональными — слишком большими или слишком маленькими — и выглядеть неестественно. Искусственность запланированных сообществ, таких как Селебрейшн во Флориде, отчасти объясняется этим типом поддельных архитектурных деталей.

• 03
  из 16

  Мансардное окно выходит из общежития

  Image Studios/UpperCut Images/Getty Images

  Слово «дормер» происходит от того же корня, что и слово «общежитие», оба происходят от латинского слова dormitorium, , что означает «место для сна». Поэтому неудивительно, что чердачные помещения часто превращаются в дополнительные спальни с мансардным окном для перекрестной вентиляции с фронтонным окном. Первоначальные слуховые окна могли быть встроены в старый большой дом для проживания домашних работников.

• 04
  из 16

  Ванная комната

  Николлс Алистер / Getty Images

  Помимо дополнительных спальных мест, дополнительное внутреннее пространство, созданное слуховым окном, приобрело другой оборот с изобретением внутренней сантехники. В ванных комнатах требуется пространство для стояния, а слуховое окно позволяет добавить эту высоту над унитазом, раковиной или ванной. Это позволяет мансардному помещению иметь ванную комнату для основного апартамента или дополнительную ванную комнату для дома.

  Об этом термине: Primary Suite

  Многие ассоциации недвижимости, включая Национальную ассоциацию домостроителей, классифицировали термин «Главная спальня» (или «Главный люкс») как дискриминационный. «Основная спальня» — это название, которое сейчас широко используется среди специалистов по недвижимости и лучше отражает назначение комнаты.

  Узнайте больше о нашем обещании разнообразия и инклюзивности, чтобы сделать The Spruce местом, где все будут чувствовать себя желанными.

• 05
  из 16

  Внутреннее пространство и параметры окон

  Изображения героев / Getty Images

  Количество света и вентиляции, обеспечиваемые слуховым окном, зависит от воображения. Окна могут сочетаться с другими окнами дома, или вы можете сделать мансардное окно более изысканным, например, с цветным стеклом или нетрадиционной формы. Окна могут быть фиксированными или они могут открываться для проветривания.

• 06
  из 16

  Мансардные окна

  Дж. Кастро / Getty Images

  Мансардные окна были особенно популярны в дизайне домов в стиле Кейп-Код 1950-х годов во время строительного бума середины века в Америке. В этих дополнениях нет ничего необычного — простые слуховые окна с двускатной крышей служили для добавления света, воздуха, пространства и симметрии в американский дом. Двускатная крыша образована двумя наклонными секциями, сходящимися на верхнем коньке, образуя треугольную форму для вершины оконной стены слухового окна. Стены слухового окна, отходящие вниз от двускатной крыши, вертикальны.

• 07
  из 16

  Мансардное окно



  Томас Вела / Getty Images

  После слухового окна с двускатной крышей, вероятно, второй по популярности формой крыши является слуховое окно в виде сарая. Часто принимая уклон, аналогичный крыше дома, мансардное окно может вмещать маленькие или большие окна узкой или вытянутой ширины. Слуховые навесы очень распространены в домах и бунгало в стиле ремесленников.

• 08
  из 16

  Расширенное мансардное окно

  Дж. Кастро / Getty Images

  Возможно, наиболее распространенным типом слухового сарая является тот, который простирается почти на всю ширину дома. Спереди или сзади этот тип слухового окна расширяет внутреннее пространство, не увеличивая площадь здания. Он был очень популярен с 1960-х годов по настоящее время.

• 09
  из 16

  Мансардное окно с плоской крышей в современном здании

  Андреас Секки / Getty Images

  Расширением слухового окна односкатной крыши является слуховое окно с плоской крышей. В этом современном здании в Германии вы можете видеть, что мансардные окна вряд ли можно назвать старомодной идеей. Постмодернистские архитекторы часто берут традиционные архитектурные детали и переворачивают их с ног на голову.

• 10
  из 16

  Мансардное окно с шатровой крышей

  Дж. Кастро / Getty Images

  Слуховое окно с шатровой крышей немного менее популярно, чем слуховое окно с двускатной крышей и навесом, но оно более элегантно. Он часто имитирует четырехскатную крышу самого дома. Шатровая крыша имеет четыре наклонные стороны, которые соединяются в вершину, а не фронтон, у которого только две наклонные стороны.

• 11
  из 16

  Арочное слуховое окно

  Джиллиан Дарли / Getty Images

  На протяжении веков британцы включали небольшие арочные окна в архитектуру своих коттеджей. Поскольку эти окна позволяют проникать в интерьер большему количеству света, чем пространства, окна-брови часто считаются больше окном, чем мансардным окном. Застекленные щели могут стать очень узкими и визуально соблазнительными.

• 12
  из 16

  Мансардные слуховые окна

  Дэвид Чепмен / Getty Images

  Мансардные окна — характерная черта домов в стиле Второй империи. Франсуа Мансар (1598–1666) модифицировал двускатную крышу, сделав стороны более крутыми и вставив окна. Французский архитектор изобрел то, что стало известно как мансардная крыша, популярный стиль крыши. Окна, прорывающиеся через мансардную крышу, являются одними из самых ранних примеров слуховых окон.

  Даже более современное здание с мансардной крышей, вероятно, будет иметь слуховые окна — иногда как слуховые окна в стене (через карниз), так и слуховые окна на крыше. Элегантное и царственное поместье Билтмор в Эшвилле, Северная Каролина, является примером 19-го века.Слуховое окно на мансардной крыше X века в большом доме в стиле Шато.

• 13
  из 16

  Слуховые окна через карниз

  Дж. Кастро / Getty Images

  Большинство слуховых окон представляют собой слуховые окна на крыше, то есть крыша строения окружает слуховое окно, как если бы это был световой люк. С учетом снеговых нагрузок в определенных климатических условиях сооружение мансардных окон относительно просто как при первоначальном проектировании, так и при реконструкции.

  Более сложным и, по мнению некоторых, более элегантным дизайном является слуховое окно, встроенное в карниз или край крыши. Эти слуховые окна, также называемые «стенными слуховыми окнами», часто встречаются в больших особняках и престижных районах.

• 14
  из 16

  Взгляд архитектора для Windows



  Кароль Франкс / Getty Images

  Окна являются частью набора инструментов архитектора. В этом доме в Южной Калифорнии известный архитектор Пол Уильямс (1894–1980) эстетически скомбинировал различные типы окон. К более типичным окнам и эркерному окну добавлен слуховой навес и слуховое окно в стене, что делает этот «коттедж» в стиле английской усадьбы похожим на простой загородный дом внутри и снаружи.

  Хороший архитектор должен иметь образование и подготовку, чтобы представить шаблоны дизайна, которые работают для вашего дома.

• 15
  из 16

  Сборные слуховые окна

  Яап Харт / Getty Images

  Не у всех есть средства, чтобы нанять архитектора вроде Пола Уильямса для проектирования дома. Не беспокоиться. Добавление сборного слухового окна к существующему дому — захватывающее приключение. Примите вызов, но сделайте свою домашнюю работу. Это не простая работа своими руками, так как она требует навыков в кровельных работах и ​​установке кровельных накладок, иначе у вас будут протечки. Вам нужно будет выбрать размер слухового окна, который хорошо вписывается в ваш дом, составить план и получить необходимые разрешения на строительство. Вы будете снимать кровлю в районе слухового окна, поэтому вы должны быть готовы защитить его водонепроницаемым брезентом на случай дождя. После открытия крыши вы можете установить сборное слуховое окно и гидроизоляцию, необходимую для обеспечения водонепроницаемости вашей установки.

• 16
  из 16

  Глаза вашего дома

  Марко Кристофори / Getty Images

  Имейте в виду, что по сути мансардные окна – это окна, а остекление двустороннее. Мансардное окно пропускает свет и дает вам вид из комнаты. Но это также позволяет заглядывать соседям и меняет внешний вид вашего дома с обочины. Мансардные окна могут оживить ваш дом. Вы только посмотрите в эти глаза.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Флеминг, Джон, Онор, Хью, и Певзнер, Николаус. «Слуховое окно.» Словарь архитектуры Penguin. Третье издание, Penguin, 1980, стр. 96-97

2. Бейкер, Джон Милнс. «Американские стили дома: краткое руководство». AIA, Нортон, 1994, с. 170

27 идей слуховых окон из новых и старых домов с мансардными окнами (фото)

1,7 тыс.
акции

• Фейсбук126

• Флипборд

Мансардные окна придают дому особый вид. Они обычно используются в более традиционных стилях дома.

Что такое слуховое окно?

Слуховое окно — это окно, вертикально выступающее из наклонной крыши.

Они могут быть на всех типах крыш, включая двускатные, мансардные, вальмовые, четырехскатные, односкатные и другие.

Вот иллюстрация слухового окна.

Для чего предназначены мансардные окна?

Мансардные окна предназначены для увеличения полезного пространства на верхнем этаже дома.

Позволяет использовать верхний этаж, который в противном случае является мансардой внутри конструкции крыши. Создавая слуховое окно, пространство приобретает свет и пространство, поэтому оно может быть комнатой или даже серией комнат.

Что такое ложное слуховое окно?

Ложное мансардное окно – это окно, встроенное в крышу, но за которым нет полезного пространства. Он создан для создания эффекта слухового окна только для внешнего вида.

Вот наша коллекция домов разных стилей и дизайнов с разными типами мансардных окон.

Похожие: Типы оконных штор | Типы световых люков | Интернет-магазины жалюзи и жалюзи

1.

Георгианский дом с 3 узкими слуховыми окнами

Величественный новый георгианский дом из красного кирпича с 3 узкими слуховыми окнами на третьем этаже и двумя слуховыми окнами над гаражом.

2. Фермерский дом с 3 слуховыми окнами

Белый фермерский дом с круглым крыльцом и темно-серой крышей с тремя белыми мансардными окнами, заметно выступающими из длинной покатой крыши.

3. Отдельный гараж

Отдельно стоящий гараж на 3 машины с арочными воротами и одним мансардным окном над каждой гаражной дверью. Это красивая конструкция гаража.

4. Вальмовая крыша с мансардными окнами

Большой Г-образный кирпичный дом в колониальном стиле с 7 мансардными окнами, встроенными в вальмовую крышу.

5. Белый колониальный

Причудливый двухэтажный дом в колониальном стиле с тремя белыми мансардными окнами на втором этаже.

6. Мансардная крыша со слуховыми окнами

Пример мансардной крыши со слуховыми окнами. Они не так заметны, как на крышах с большим уклоном.

7. Вид сверху на дом с несколькими мансардными окнами

Вид сверху на дом с несколькими мансардными окнами – одно большое с одной стороны и 3 маленьких спереди. Это хороший пример того, как они выглядят сверху.

8. Современный дом с мансардными окнами

Тонкие мансардные окна украшают все окна второго этажа этого современного дома. Крутой скат крыши дома сводит к минимуму эффект слуховых окон.

9. Остроконечная крыша с мансардными окнами

Классический белый колониальный дом с черными ставнями и тремя красивыми мансардными окнами на остроконечной крыше на третьем этаже.

10. Загородный дом с 1 большим и 1 малым мансардными окнами

Дом из зеленого дерева с парадным крыльцом включает в себя одно большое мансардное окно и одно маленькое мансардное окно над крыльцом.

11. Пример мансардного окна с плоской крышей

Пример мансардного окна с плоской крышей, выступающей из-под наклонной красной остроконечной крыши.

12. Большой исторический дом с массивным мансардным окном и башней

Большой двухэтажный исторический особняк с башенкой с одной стороны и небольшим мансардным окном с другой.

13. Шатровая крыша Мансардные окна со всех сторон

Желтый Колониальный дом с мансардными окнами со всех сторон шатровой крыши.

14. Пример дома с мансардными окнами

Новый загородный дом с двумя небольшими мансардными окнами на крыше над вторым этажом над гаражом на две машины.

15. Дом в георгианском стиле из красного кирпича с 5 слуховыми окнами

Великолепный новый дом в георгианском стиле из красного кирпича с тремя маленькими слуховыми окнами над домом и двумя слуховыми окнами на крыше над гаражом. В то время как весь дом имеет фасад из красного кирпича, внешний вид мансардных окон белый.

16. Слуховое окно с арочной крышей

Пример слухового окна с арочной крышей на третьем этаже этого величественного кирпичного дома.

17.

Дом ремесленника (American Four Square) с мансардным окном в шатровой крыше

Американский Four Square хорошо известен своей шатровой крышей и одинарными мансардными окнами спереди. Это классический пример. К вашему сведению, американские дома Four Square подпадают под стиль Craftsman.

18. Мансардные окна на всю ширину дома, расположенные над крыльцом

Вот пример 5 мансардных окон на всю ширину дома с крыльцом во всю ширину. Кирпичные дымоходы возвышаются с каждой стороны над слуховыми окнами.

19. Красный дом для отдыха с красно-белыми мансардными окнами

Новый красно-белый дом для отдыха с соответствующими красными мансардными окнами с белой отделкой.

20. Крупный план белых мансардных окон арочной крыши

Крупный план трех мансардных окон с арочным навершием, контрастирующим с угловатой остроконечной крышей.

21. Мансардные окна с деревянной черепицей

Остроконечная крыша этих слуховых окон имеет такую ​​же деревянную черепицу, что и остальная часть дома. Слуховые окна в этом доме негабаритные, что делает их заметными.

22. Дом в горном стиле с большими слуховыми окнами

Это современный дом в горном или северо-западном стиле с двумя слуховыми окнами, встроенными в крышу. Поскольку в этом доме много углов и линий крыши, слуховые окна не так заметны, как в других домах.

23. Фермерский дом с 2 маленькими слуховыми окнами по бокам от большого слухового окна

На этом изображении показан пример дома с двумя маленькими слуховыми окнами по бокам от одного большего посередине.

24. Дом с колоннами и мансардными окнами на крыше Gambrel

На этой фотографии большого трехэтажного дома с двухэтажными колоннами спереди видны два крошечных слуховых окна, выступающих из зеленой двускатной крыши.

25. Слуховые окна в четырехскатной пирамидальной крыше

Отличный пример четырехскатной пирамидальной крыши с двумя маленькими мансардными окнами.

26. Бунгало с мансардными окнами

Небольшой бунгало с двумя мансардными окнами.

27. Широкое слуховое окно с плоской крышей

Просторный дом с двускатной крышей, в котором широкое слуховое окно с плоской наклонной крышей плавно отходит от верхнего ската двускатной крыши.

Связанный: Идеи для окон основной ванной комнаты

1,7 тыс.
акции

• Фейсбук126

• Флипборд

14 Великолепные дома с мансардными окнами

Хотя мы специализируемся на преображении экстерьера дома, есть несколько элементов внешнего дизайна, которые также преображают интерьер дома. Мансардные окна – это подарок, который не перестаёт дарить. Как высокофункциональный элемент дизайна, мансардные окна обеспечивают привлекательность, увеличивают естественное освещение и пространство внутри дома, а в некоторых случаях даже могут помочь с вентиляцией. Мы составили список из 14 домов со слуховыми окнами, показав вам безграничные возможности этой архитектурной особенности.

Вы заинтересованы в установке мансардных окон в своем доме, но хотели бы увидеть виртуальную визуализацию, прежде чем приступить к этой идее? Наши опытные дизайнеры из компании Brick & Batten помогут вам! Узнайте больше о наших услугах виртуального дизайна здесь.

Что такое слуховое окно?

Слуховое окно не существует без мансардного окна. Мансардное окно представляет собой крытую конструкцию, выступающую вертикально из скатной крыши здания. Часто слуховые окна также имеют окно — отсюда и термин «мансардное окно».

История слуховых окон восходит к Британии 16 века. Раньше их использовали для вентиляции шпилей церквей и соборов. Вы можете найти слуховые окна на втором, третьем и более высоких этажах зданий, придавая их функциональность полному масштабу здания.

Слово dormer происходит от французского слова dormeor, означает «спальня». Мансардные окна популярны, потому что они пропускают свет в спальни на верхнем уровне, не жертвуя при этом пространством. На самом деле мансардных окон на самом деле добавить места в комнату. Неудивительно, что они остаются популярным элементом дизайна в современной архитектуре.

Подробное описание элементов внешнего дизайна см. в нашем словаре по внешнему дизайну.

Различные типы слуховых окон

• Остроконечные слуховые окна:  наиболее распространенный тип слуховых окон с простой скатной крышей
• Слуховое окно вальмовой крыши: имеет крышу с тремя наклонными плоскостями, которые сходятся на одном коньке
• Мансардное окно с плоской крышей:  имеет одну плоскую горизонтальную плоскость

.

• Мансардное окно:  имеет одинарную плоскую плоскую крышу, но с меньшим наклоном и в том же направлении, что и основная крыша
• Мансардное окно:  лицевая сторона этого слухового окна является продолжением стены под ним, но имеет собственную крышу
• Мансардное окно:  имеет изогнутую крышу и не имеет боковых сторон, низкое и широкое
• Мансардное окно: может вмещать дымоходы или соединять две крыши вместе
• Мансардное окно: имеет арочную закругленную крышу, если смотреть спереди
• Мансардное окно Nantucket: состоит из двух двускатных слуховых окон с одним слуховым навесом между ними
• Люкарн:  найдены на готических шпилях, они обычно длинные, стройные и остроконечные
• Глухое или ложное слуховое окно:  только внешнее и используется для придания зданию большей привлекательности, обычно не обеспечивает света или пространства

Ознакомьтесь с примерами великолепных домов, демонстрирующих различные типы и стили слуховых окон, и вдохновитесь этим универсальным и функциональным элементом дизайна.

#1 // Слуховое окно с крышкой

Слуховое окно с крышкой не так распространено, как другие, но дом выше — отличный пример того, как включить его в дизайн экстерьера. Без купольного слухового окна вместо этого крыша просто сошлась бы в точку. Также обратите внимание на то, насколько хороша и толста фасция слухового окна, так же, как и на втором уровне, и на крыльце, и на выступе у входа.

#2 //Добавить визуального интереса

В доме выше новые слуховые окна с фронтоном добавляют визуальную изюминку и ограничивают привлекательность, разбивая длинную горизонтальную линию крыши.

#3 // Мансардные окна

Еще один замечательный пример: красивый дом выше демонстрирует современный взгляд на слуховое окно. Помните, что навесные слуховые окна имеют крышу, которая наклонена в том же направлении, что и скат крыши, на котором она находится. Нам нравятся горизонтальные стекла на окнах и сайдинг по бокам этих мансардных окон. Как показывает этот дизайн, слуховые окна универсальны и могут работать со многими различными архитектурными стилями.

#4 // Классический и очаровательный

Дом выше показывает остроконечное слуховое окно с соответствующим фартуком из окрашенного дерева и интересным рисунком сетки на окне. Несмотря на то, что крыша состоит из разных скатов, мансардное окно все же помогает разбить фасад и добавить визуальный интерес. Элементы дерева, продолжающиеся повсюду, создают теплую и привлекательную привлекательность бордюра, которую мы так любим.

#5 // Слуховое окно для плоской крыши

В приведенном выше примере показано слуховое окно для плоской крыши. Горизонтальный стиль соответствует плоскому гребню линии крыши над ним и портику под ним. Chelsea Grey от Benjamin Moore на фасаде слухового окна, портике и отделке дома идеально контрастирует с черными окнами и суровым кирпичом.

#6 // Смещение несоответствующих окон

Справа от этого дома четыре несовпадающих и неравномерно расположенных окна на первом уровне. Вы заметили, что сначала они не совпадают и неровны? Если вы этого не сделали, три остроконечных слуховых окна над ними помогли с этим. Наши глаза, скорее всего, увидят общую картину со слуховыми окнами, а не будут прикованы к тому, что в противном случае было бы единственным окном на этой стороне дома.

#7 // Сделать заявление

Дом в Кейп-Код показывает возможности с мансардными окнами. Кейп-Код известен своими крутыми скатными крышами. Фронтонные мансардные окна, используемые в этом дизайне, не только разбивают то, что было бы большой и простой площадью крыши на фасаде, но также добавляют жилое пространство и естественное освещение второму этажу.

#8 // Асимметрия

Клиент, указанный выше, обратился в компанию Brick & Batten для установки бассейна на заднем дворе. Наши специалисты по дизайну использовали бассейн и террасу у бассейна, чтобы сбалансировать асимметрию дома. Мансардные окна делают асимметрию более заметной. Тем не менее, размещение бассейна в центре теперь привлекает внимание именно туда, а не на левую сторону, которая перегружена другими внешними особенностями. Решение проблемы асимметричного экстерьера — это один из способов, с помощью которого компания Brick&Batten помогает клиентам реализовать свое видение.

#9 // Вестерн Рамблер

Наши дизайнеры продолжили окрашивание сайдинга в мансардных окнах на основном уровне дома не совсем белым цветом. Фасция тоже совпадает. Цвет дерева выступов идеально сочетается с деревянной перголой. Простая цветовая координация, подобная этой, делает дизайн экстерьера цельным и преднамеренным.

#10 // Слуховое окно вальмовой крыши и балансирующие линии крыши

Мансардные окна и линии крыши идут рука об руку. Мансардное окно на шатровой крыше посреди двух высоких пиков этого дома помогает сбалансировать фасад и линию крыши. Он дополняет, не конкурируя. Наши дизайнеры решили еще больше подчеркнуть это слуховое окно, используя красивый угольно-серый акцент на его сайдинге.

#11 // Различные размеры слуховых окон

В этом списке уже показаны узкие и широкие слуховые окна, но не в одном и том же доме. Хотя стиль дома может определить, какой размер слухового окна необходим, никто не сказал, что у вас не может быть и того, и другого! Дом выше является прекрасным примером того, как сбалансированно сочетать узкие и широкие мансардные окна.

#12 // Shaded Retreat

Наши дизайнеры использовали Revere Pewter Бенджамина Мура в этом великолепном доме, спрятанном за взрослыми деревьями. Мы также использовали этот популярный цвет краски на слуховых окнах. Фасция слуховых окон была окрашена железной рудой Шервина Уильямса, дополняя оконные стекла и голландскую дверь.

#13 // Маленькое слуховое окно

Размер слухового окна может варьироваться, но в некоторых домах для завершения дизайна требуется только маленькое слуховое окно. Если бы мансардное окно наверху было немного больше, внимание могло бы быть обращено на него, а не на другие интересные особенности дома, такие как башенка или эркер. Любое большее окно и наклон слухового окна также могут конкурировать с плоским коньком основной линии крыши.

#14 // Сохранение симметрии с помощью мансардных окон

Ранее мы обсуждали, как асимметрично использовались слуховые окна, чтобы помочь сбалансировать другие асимметричные особенности дома. Дом выше показывает, как слуховые окна должны были подчеркивать и поддерживать симметрию. Мы готовы поспорить, что на втором этаже этого уютного дома есть несколько удобных сидений у окна или встроенные столы.

Слуховые окна могут приносить пользу как экстерьеру, так и интерьеру

Мы обсудили множество способов, которыми мансардные окна добавляют функциональности и стиля дому. Преимущества слуховых окон включают в себя: уравновешивание асимметрии, сохранение симметрии, дополнение входов и линий крыши, добавление естественного света и пространства в интерьер, повышение стоимости дома, а также добавление общего визуального интереса и привлекательности дому. Мы ничего не пропустили? Учитывая, что мансардные окна удваиваются как экстерьер и элемент дизайна интерьера, они могут быть просто MVP (самый универсальный игрок ) внешнего дизайна дома.
