Как снять и заменить ручки дверей на Форд Фокус 2

Двери автомобиля Ford Focus II имеют две ручки – снаружи и изнутри. Частое применение внутренней и наружной ручки двери выводит из строя механизм. Порой элемент остается исправным, но изнашивается дверной замок, что также не позволяет открыть дверь багажника или любую другую.

Снять ручку двери Форд Фокус 2 требуется, если проблема именно в этой детали, и без установки нового элемента не обойтись.

Почему наружная ручка выходит из строя

Наружная дверная ручка чаще всего ломается в результате износа конструкции самого замка. Наиболее серьезным моментом становится блокировка механизма, после чего могут возникнуть проблемы при открытии или закрытии машины. Также замена ручки может понадобиться в результате действий вандалов, которые могут оторвать элемент.

В каждой из данных ситуаций замена является единственным выходом из ситуации. Важно оперативно отреагировать на проблему и поехать на СТО или найти, как поменять ручки на Ford Focus II своими силами, так как замок может полностью сломаться.

Конструкция ручки задней двери или водительской двери автомобиля FF2 имеет весьма сложный механизм, так что владелец может столкнуться с разными неприятностями. По мере эксплуатации элемент расшатывается, начинает клинить. В итоге владелец уже не имеет уверенности в том, что дверь точно заперта. Тем, что дверь не закрылась, могут легко воспользоваться злоумышленники.

Чтобы повысить собственный комфорт и безопасность транспортного средства, следует как можно быстрее вернуть механизму надлежащую стабильность. Для этого выполняется демонтаж ручки – довольно простая и быстрая процедура, но требующая знания нюансов конструкции двери Фокуса второго поколения.

Подготовка к снятию

Для демонтажа не потребуются специальные приспособления, съемники или редкие ключи, нужно заранее подготовить некоторые инструменты:

• Отвертку с плоской битой;
• Крестовидную отвертку;
• Вороток с головкой на десять.

Зачастую этого запаса вполне достаточно для выполнения всех необходимых процедур. Помните, что любые работы следует выполнять при положительной температуре воздуха. В противном случае, хрупкие пластиковые детали ручек можно легко сломать, ведь на морозе хрупкость этих изделий повышается.

Демонтируем дверные ручки FF2

Для снятия ручки дверцы автомобиля Форд Фокус второго поколения, существует определенный алгоритм действий. В целом, данная инструкция подходит каждому транспортному средству, в котором имеются электроподъемники стекол. Для машин с ручным поднятием используется другая процедура открытия дверей:

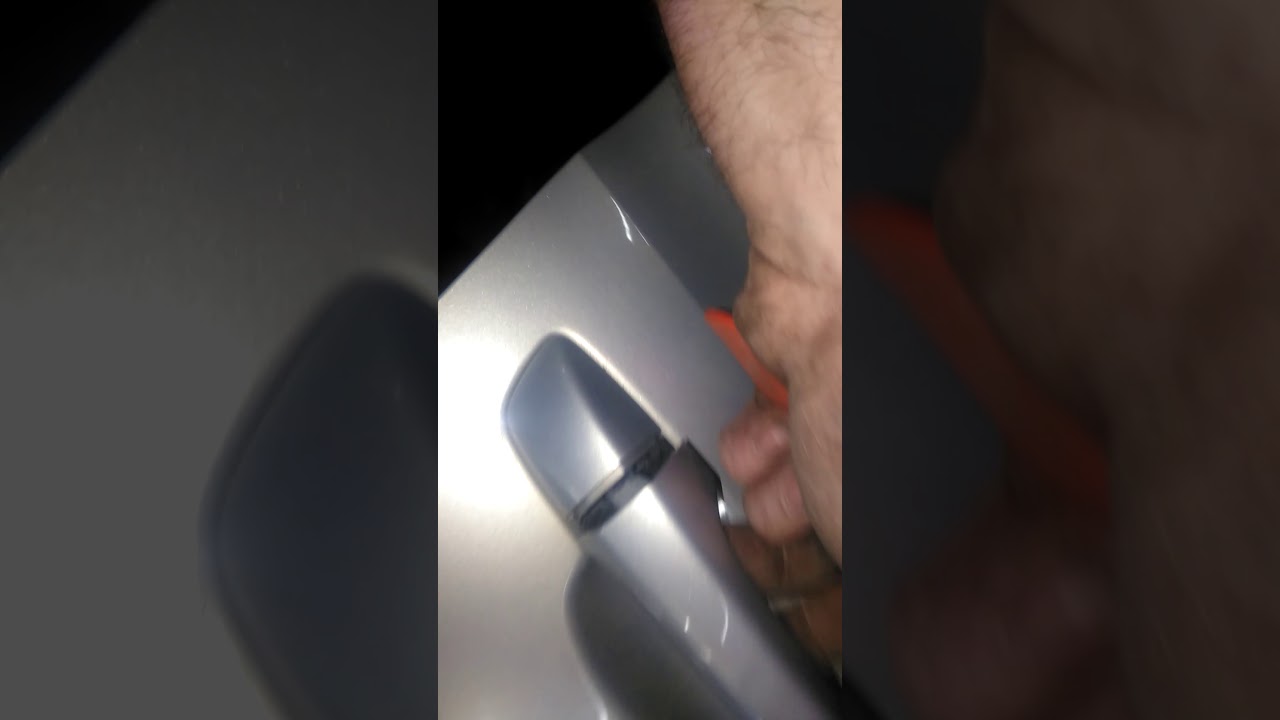

• Необходимо установить плоскую отвертку между ручкой и декоративным кольцом, а далее раздвинуть их, вывернув инструмент на 90 градусов.
• Внутри будет заметно стопорное кольцо, которое напоминает букву омега. Его следует зацепить крючком, которое вы заранее подготовили из толстой проволоки.
• Вытягиваем проволокой кольцо в сторону, соблюдая аккуратность, так как кольцо может «стрельнуть», вылетев на дистанцию в несколько метров. Чтобы избежать травм, обеспечьте себе полную безопасность.

Схема демонтажа ручек с передней и задней двери FF2 с электростеклоподъемниками практически полностью совпадают. Различия в том, что сзади в конструкции не предусмотрен замок, а снизу обшивки проходит 2 самореза, а не 3, как спереди.

Разбираем процедуру демонтажа ручек с передней дверцы. Первым этапом идет снятие обшивки по следующей схеме:

• Убираем клемму с аккумуляторной батареи, ведь под дверной обшивкой проходит проводка.
• Вручную или посредством отвертки с плоской биткой нужно подцепить треугольный элемент, накрывающий регулировочный механизм наружных зеркал. Поддевайте деталь слева, затем справа, раскачивайте и пробуйте вытаскивать на себя. При этом возможен скрип – он исходит от двух стальных деталей, удерживающих сам треугольник.
• Посередине двери находится карман с одним саморезом, который требуется открутить отверткой с крестовой битой. Карман должен остаться на своем месте.
• Обшивка имеет специальные углубления снизу, где находятся еще 3 винта – используем ту же отвертку и выкручиваем их.
• Без серьезных усилий беремся за нижний карман, начинаем вытягивать обшивку на себя. Вместе с тем используйте отвертку с плоским лезвием между обшивкой и дверцей. Вытяните инструмент на себя , при этом будут слышны щелчки стальных клипс. С данного момента рамка внутренней дверной ручки может быстро вылететь из посадочного места. Так что изначально трогать эту рамку нельзя, чтоб не испортить деталь.
• Попробуй расшатать обшивку. Если заметно, что она удерживается лишь сверху, следует приложить немного усилий и сдвинуть ее снизу, чтобы прервать зацеп в районе стекла. Далее обшивку можно вытаскивать.

Итак, мы достали обшивку, и на этом первая часть всех работ завершена. Далее следует заняться демонтажем дверного замка второго Фокуса. Придерживаемся следующей последовательности действий:

1. Используя пластиковый фиксатор, придерживаем тягу отпирания дверцы. Эта тяга имеет подводку как к ручке, так и к сердцевине, что обеспечивает полноценное соединение цилиндровой конструкции с ключевым замочным механизмом. При нормальной работе замка и отсутствии необходимости демонтажа сердцевины, трогать тягу не стоит.
2. Используя отвертку с плоской битой, высвобождаем тягу ручки от фиксаторов. Можно поддеть пластиковый элемент, поднимая инструмент кверху. Если все сделано правильно, тяга достаточно легко выйдет наружу.
3. Берем ту же отвертку и вытаскиваем сердцевину из U-образного стального фиксатора, поддевая и расшатывая его.
4. Осторожно вдавливаем сердцевину внутрь замка, используя отвертку с плоской битой.

Работа с замком окончена, далее необходимо воспользоваться полученным доступом к дверной ручке. Ее демонтаж производится по следующей схеме:

• Используя вороток с удлинителем и головку на десять, откручиваем каждый болт, удерживающий дверной элемент.
• Используя отвертку с плоской битой, необходимо нажать на внутреннюю защелку, размещенную посередине ручки, снизу. После этого ручка легко снимется.

Выводы

В целом, вряд ли при демонтаже дверной ручки автомобиля Ford Focus II возникнут те или иные проблемы. Но бывают ситуации, когда ручка вытаскивается лишь посредством специального съемного ключа. Такую конструкцию задумал производитель. Помимо этого, возможны проблемы с размещением компонентов внутри двери – это также приводит к определенным сложностям при снятии ручки.

Все упомянутые выше работы несложно выполнить самостоятельно, и с этим справится даже начинающий автовладелец. Но если уверенности в своих силах нет, лучше обратиться за помощью к профессионалам. Отправившись на авторитетное СТО, вы отдадите свой автомобиль в руки опытных мастеров своего дела, которые с легкостью выполнят демонтаж ручки, ремонт замка и другие необходимые работы.

Уже в этот день или на следующие сутки вы получите назад полностью исправный автомобиль, комфортный и защищенный от посягательств злоумышленников. Да и экономия средств при таком подходе может быть весьма значительной – при самостоятельном демонтаже вы можете сломать дорогостоящие детали.

Замена ручки двери Гранд Чероки WK2

Джип, Крайслер, Додж

•
  15 октября 2020

• Опубликовал

  Денис

18

Ноя

Замена ручки двери Гранд Чероки WK2 с бесключевым доступом обусловлена сбоем работы одного из элементов системы. Это только с виду кажется, что всех отличий только кнопка у основания, однако внутри всё устроено несколько сложней. Болезнь касается обеих сторон, сегодня будем разбираться с пассажирской.

С водительской стороны у ручки есть личинка замка

Внутри каждой ручки стоят три датчика, которые получают питание от блока управления по двум проводам: на сигнале висит плюс, на обратке – земля. При этом всё общение с ручками осуществляется по этим же проводам за счёт модуляции тока. У дорестайла за это отвечает Passive Entry Module (PEM), установленный спереди справа в районе бардачка, у рестайла – Remote Frequency Hub (RFH), прячущийся сзади слева.

Пассажирская ручка двери Гранд Чероки

Выходы датчиков и логической схемы позволяют отправлять в блок управления до четырёх видов сигналов: запрос блокировки, запрос разблокировки, данные с датчика Холла и ошибка.

Донорский узел со свежего автомобиля

Механический резистивный мембранный датчик позволяет закрыть автомобиль. Ёмкостный датчик определяет приближение руки к ручке, чтобы пассивно разблокировать автомобиль. Датчик Холла определяет движение рукоятки.

Крепёжная пластина ручки двери

Алгоритм адаптации в логической схеме каждой ручки может изменять чувствительность ёмкостных датчиков, а также реакцию системы на данные с датчика Холла, чтобы компенсировать повторяющиеся, непрерывные или ложные срабатывания из-за смачивания мембранного датчика. Ручка восстанавливает нормальную чувствительность примерно через минуту после прекращения причины сбоя.

Откручиваем саморез под заглушкой в ручке двери

Чтобы снять ручку двери Гранд Чероки, нужно снять две заглушки и открутить удерживающие болты. Один прячется возле ручки открытия двери изнутри салона, второй – внутри ручки закрытия двери из салона, рядом с кнопками стеклоподъёмника и блокировки.

Снимаем дверную карту

После извлечения аккуратно отщёлкиваем клипсы по периметру пластиковой обшивки, тянем на себя, отсоединяем все разъёмы и убираем карту до этапа сборки.

С внешней стороны есть технологический лючок

Ручка прячется за стеклом. Снять его можно, вытащив из пазов механизма стеклоподъёмника. К внешней направляющей можно подобраться через специальный лючок.

Снимаем динамик

Для доступа к внутренней откручиваем динамик, после чего перемещаемся вверх и убираем резиновый уплонитель.

Вынимаем резиновый уплотнитель стекла

Подсоединяем кнопки и опускаем стекло до тех пор, пока отверстия в направляющих не совпадут с точками крепления стекла. Освобождаем и вынимаем. Не лишним будет позвать помощника, так как под весом стекла крепёж норовит защёлкнуться обратно.

Убираем стекло в багажник до этапа сборки

Берём магнитную отвёртку и откручиваем ручку изнутри через отверстие рядом с тягой.

Откручиваем ручку двери Гранд Чероки

Одна из возможных причин скоропостижной кончины – перетёршаяся проводка рядом с разъёмом. Её при большом желании можно починить если подобрать провода хорошего качества и правильного сечения. В нашем случае с ней было всё в порядке, так что берём целого донора с разборки и переставляем на автомобиль.

В этой точке чаще всего сгнивают провода

Опять зовём помощника, на этот раз посветить фонариком, чтобы легче было попасть болтами в в точки крепления. Лучше запастись магнитом на гибком стержне, у вас есть все шансы уронить болт внутрь двери при самостоятельном монтаже.

Место тёмное, лучше позвать помощника с фонариком

Собираем автомобиль в обратной последовательности и выдаём владельцу. Дополнительные адаптации не нужны, исправная ручка работает сразу с момента подключения.

Снятие, разборка и ремонт дверных ручек

После многих лет эксплуатации стандартная дверь Z32
ручки могут изнашиваться. Для этого технического документа я
сломал мою камеру замка, не позволяющую мне открыть дверь ключом.
следующая статья была задокументирована на 5spd TT 91 года.

Инструменты:

Головка 10 мм 1/4″ с удлинителем(ями).

Гаечный ключ с открытым зевом на 10 мм.

Крестообразная отвертка №2.

Плоскогубцы с иглами.

Фонарик

Необходимые детали:

Запасные части определяются после снятия и осмотра.

Nissan продает дверные ручки только в комплекте со всем необходимым. Дверные ручки, подобранные по цвету, стоят примерно 150 долларов США за штуку.

* Мне удалось разобрать дверную ручку с запасной двери, которая у меня есть, и
используйте его хорошие детали, чтобы заменить мои сломанные детали. Аналогично, дверь
или дверная ручка со свалки может иметь все необходимое.

Расчетное необходимое время:

Приблизительно 2 часа на дверь.

Процедура:

1. Чтобы получить доступ к дверной ручке, следуйте этой статье, чтобы снять дверную панель; Технология снятия дверных панелей ZHome. com (см. раздел «Снятие передних динамиков»). Кроме того, важно полностью поднять окно, поэтому перед продолжением переустановите элементы управления окном со стороны водителя.

2. Снимите втулку диаметром 1 дюйм непосредственно над механизмом защелки ( 1. ). Используя головку на 10 мм 1/4 дюйма, осторожно снимите 10-миллиметровую гайку с дверной ручки. Чтобы правильно добраться до этой гайки, необходимо использовать тонкостенную головку. Это может быть утомительным и трудоемким занятием. Фонарик очень поможет. Примите меры предосторожности, чтобы не допустить падения гайки с гнезда или гнезда с удлинителя.

3. Снимите 10-миллиметровую гайку, доступную с помощью гаечного ключа с открытым зевом ( 2. ). Это полностью освободит дверную ручку.

4. Очень осторожно оттяните дверную ручку от автомобиля, повернув ее примерно в показанное положение ( 3. ). Продолжайте крутить дверную ручку (осторожно!) и поднимите механизм дверной ручки. Поднятие дверной ручки освободит верхний приводной рычаг дверной ручки ( 4. ) и позволит вытащить дверную ручку из двери.

5. Снова очень осторожно извлеките приводные стержни из их белых пластиковых фиксаторов ( 4. ). Фиксаторы должны отвернуться от исполнительных стержней. Поломка любого из них фактически лишает шансов на успешный ремонт любой части дверной ручки. Дверная ручка теперь должна быть свободна, кроме жгута проводов.

Примечание. Всю ручку можно снять, отсоединив жгут проводов от разъема, расположенного прямо перед механизмом возврата ремня безопасности со стороны кабины у двери. Я решил не делать этого, так как жгут проходит через несколько пластиковых фиксаторов.

6. Снимите кулачок дверного замка, сняв С-образный зажим (верхняя желтая точка 5. )

7. Снимите датчик сигнализации автомобиля (большой белый объект), отвернув винт (правая точка 6. ). При снятии датчика тревоги соблюдайте осторожность, чтобы не погнуть металлический язычок внутри датчика (красная точка 5. ).

8. Снимите тумблер дверного замка. Тумблер замка удерживается на месте большой проволочной пружиной, охватывающей весь ствол тумблера (нижняя желтая точка 9).0003 5. ).

9. После снятия остается только выключатель подсветки замочной скважины и рамка подсветки замочной скважины. Будьте предельно осторожны, так как рамка подсветки отверстия для ключа обычно очень хрупкая. Рамка фонаря удерживается на месте маленьким винтом (левая точка 6. ). С помощью указательного пальца вытолкните панель фонаря через заднюю сторону (там, где раньше находился замок).

10. Нет необходимости снимать выключатель освещения замочной скважины. Наши автомобили с завода распознавали, когда тянули за ручку двери, и включали подсветку замочной скважины двери и подсветку замочной скважины на рулевой колонке. После нескольких лет использования переключатель может выйти из «соосности» с приводной частью металлической ленты ( 7. ). Используйте пару острогубцев, чтобы настроить металлическую ленту, пока она снова не заработает должным образом.

11. Повторная сборка дверной ручки выполняется в обратном порядке и с меньшими трудностями, поскольку приводные рычаги легко защелкиваются обратно в свои пластиковые фиксаторы на ручке, как только ручка установлена ​​в показанное положение ( 4. ).

На рассмотрении 5 исправных деталей дверной ручки, отремонтированы или заменены;

а. цельнометаллический корпус дверной ручки, вид снаружи, включая подпружиненную дверную ручку

б. тумблер для ключей

в. безель подсветки отверстия для ключа

д. выключатель света в замочной скважине

эл. датчик заводской сигнализации

И в качестве дополнительного примечания;

Дверную ручку нельзя отрегулировать во избежание трения ( 8. ), так как нет механизма для регулировки. И дверная ручка, и корпус дверной ручки изготовлены из очень твердого литого металла (сталь?). Я безуспешно пытался манипулировать ручкой различными инструментами.

Первоначально опубликовано 15 января 2003 г.

Никсит

Назад на страницу технологий

Twin Turbo Z из Далласа — Все права защищены, 2003 г.

Как снять рычажную ручку двери без винтов?

Вы хотите снять нажимную дверную ручку без винтов? Становится ли проблемой найти винты или узнать, есть ли винты в ручке или нет? Не нужно беспокоиться, потому что мы здесь, чтобы помочь и предоставить вам лучшие методы снятия рычага, проверенные и протестированные нашей командой дважды.

Способы снятия нажимной дверной ручки без винтов

Быстрый переход

1

A Нажимная дверная ручка

В настоящее время вместо традиционных дверных ручек используются нажимные дверные ручки. Они красиво смотрятся на дверях, а также просты в эксплуатации.

Но это становится затруднительно, если нам нужно открыть его без винтов. Чтобы сделать это легко, нам потребуются:

Необходимые инструменты:

1. Отвертка

Отвертка

В случае с современной нам понадобится отвертка Phillips, а в случае с традиционной нам понадобится отвертка с плоской головкой. Если мы не уверены, какой из них использовать, мы можем оставить набор отверток Phillips.

Отвертки используются как в случае старых ручек механизмов, так и в случае новых ручек механизмов. Важно выбрать правильный размер отвертки, чтобы избежать каких-либо осложнений.

2. Скрепка

Скрепка

Это самая необходимая часть для завершения нашей процедуры. Маленькая распрямленная скрепка. Его можно выпрямить руками или пассатижами. Нужно быть осторожным, выпрямляя его плоскогубцами, так как есть шанс пораниться.

Но лучше выпрямлять его плоскогубцами, чем руками, так как нам не придется беспокоиться о приложении слишком большого давления.

3. Шестигранный ключ

Шестигранный ключ

Шестигранный ключ любого стандартного размера. Это похоже на отвертку, которая используется для винтов или болтов шестиугольной формы. Они также известны как «шестигранные ключи». Обычные размеры включают 1/16 дюйма, 5/64 дюйма, 3/32 дюйма, 7/64 дюйма и 1/8 дюйма.

Больше всего требуется для головок шестиугольной формы. Шестигранный ключ будет использоваться для удаления этих гнезд. Их можно легко найти на рынке.

4. Время

Для опытного человека процесс может занять всего несколько минут. Но для тех, кто неопытен, это может занять больше времени, так как им сначала придется идентифицировать все части.

Затем медленно завершите процесс, пробуя разные комбинации и применяя разные силы. Таким образом, совершенно очевидно, что время будет варьироваться от человека к человеку.

Шаг 1: Найдите скрытый слот

Нам нужно найти круглую пластину. Скорее всего, он будет размещен вокруг рычага. Она называется розой и скрывает установочные винты от прохожих.

Розу можно снять, потянув за нее руками, или ее также можно выкрутить, чтобы снять.

Шаг 2. Выкрутите все скрытые винты

Когда мы удалим розу, мы сможем увидеть скрытые винты. Нам нужно осторожно удалить эти открытые наборы винтов, используя нашу отвертку.

Открутив все установочные винты, нам нужно освободить замок и рычаг. Лучше, если мы будем хранить установочные винты в надлежащем месте, так как они могут нам пригодиться, когда мы все это соберем.

Шаг 3: Схватите винты с шестигранной головкой с помощью шестигранника

После завершения нашего второго шага нам нужно найти отверстие, которое появится на корпусе рычага. Затем нам нужно использовать нашу выпрямленную скрепку и вставить ее в пинхол.

Мы должны иметь в виду, чтобы применить нужное количество давления, а затем нажмите кнопку спуска, расположенную внутри.

Тогда нам понадобится шестигранный ключ. Крепления, крепящие основание рычага, можно снять с помощью шестигранного ключа. После того, как этот процесс завершен, нам нужно потянуть за рычаг и снять его.

И мы закончили процесс. Это простой процесс, и если все сделано правильно, он может дать результаты с первой попытки. Это требует достаточного количества практики.

Способы снятия рычага старой дверной ручки:

Выше мы узнали, как снять ручку в случае современных дверных ручек. Теперь мы вкратце обсудим, как их снять со старых дверных ручек.

Шаг 1. Снимите отделку-розу

Теперь мы знаем, что такое отделка-роза. Прежде чем снимать его, нам нужно убедиться, что на нашем рычаге / прорезях есть углубления. После того, как впадины найдены, нам нужно снять обшивку розы.

Мы можем сделать это, вставив отвертку с плоской головкой внутрь и одновременно нажав кнопку освобождения.

Сделав это, нам нужно снять декоративную розетку, потянув ее, открывая внутренний механизм нашего рычага.

Шаг 2. Перережьте провод и снимите рычаг

Провода старых рычагов обычно прочнее и лучше закреплены. На предыдущем шаге мы обнажили внутренний механизм рычага.

Теперь нам нужно найти провод, который обвивает внутренний механизм. Затем нам нужно перерезать проволоку. Это освободит рычаг.

Затем нам нужно снять рычаг и части рычага и вынуть его из двери. На этом мы завершили наш последний шаг.

Теперь мы хорошо знаем, как снять рычаг как в случае современных, так и старых дверных ручек.

Это требует большого терпения и знаний, а неосторожность может повредить нашу систему. Мы можем сделать все, что сказано, шаг за шагом, и достичь цели.

Как снять дверную ручку Kwikset Lever без винтов?

Нажимная дверная ручка wikset

Чтобы снять нажимную дверную ручку Kwikset без винтов, нам нужно немного нажать на дверную ручку. Для этого можно использовать плоскую отвертку.

Используя плоскую отвертку, мы должны проверить, открыта ли кнопка спуска.

Открыв кнопку спуска, нам нужно переместить ее в направлении, указанном стрелкой. И наша миссия выполнена.

Как снять дверную ручку Schlage Lever без винтов?

Прежде всего, нам нужно искать отверстия в корпусе рычага. Затем нам понадобится скрепка. Нам нужно расправить скрепку.

Нам нужно иметь в виду, чтобы растянуть скрепку с одним загнутым концом. Мы можем сделать это руками или плоскогубцами.

При выпрямлении руками нужно быть более осторожными и активными, чтобы не навредить себе.
