Сэндвич-панели – это многослойные (что видно уже из самого названия) бескаркасные строительные конструкции, которые активно применяются при возведении жилых домов, а также складских, торговых, промышленных и прочих помещений. Сэндвич-панели имеют уже почти столетнюю историю: они появились в Америке ещё в тридцатые годы – хотя в нашей стране они по какой-то причине долгое время оставались неизвестными. Однако время не стоит на месте, и ситуация меняется: благодаря отличным потребительским свойствам сэндвич-панели медленно, но верно, завоевали отечественный рынок. Рассмотрим же их подробнее ниже.

Из чего состоят сэндвич панели?

Слово «сэндвич» говорит о том, что эти панели состоят из нескольких слоёв. Их три: жёсткий материал сверху и снизу – и утеплитель внутри. Склеены они между собой холодным или горячим прессованием – в итоге получается некий строительный бутерброд, который может применяться для кровли и стен возводимого или уже построенного здания. В качестве утеплителя может быть использован любой поропласт – например, пенополиуретан или пенополистирол, а также минеральная вата. Металлические листы, играющие роль обшивки, защищают сердечник от внешних условий: влаги, механического воздействия – а также играют эстетичную функцию. Вместо металла может быть использован другой материал.

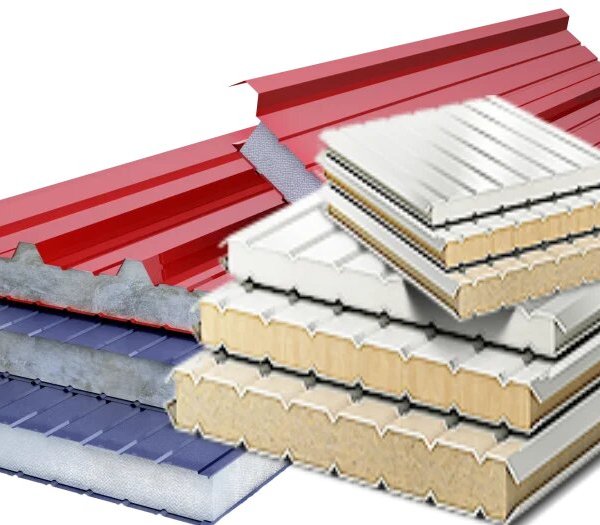

Виды сэндвич-панелей

Классифицировать сэндвич-панели можно по нескольким признакам, например, по их назначению. В зависимости от того, где они будут монтироваться, разделяют:

Стеновые сэндвич-панели используются при постройке зданий – как жилых, так и производственных, административных, торговых и иных видов сооружений. Могут использоваться и внутри помещения, например, в качестве перегородок в бизнес-центрах и офисах;

Кровельные сэндвич-панели, как понятно из названия, применяются при создании кровли. Они позволяют сделать утеплённую крышу, чаще всего дополнительно обладают качественной влаго- и ветрозащитой. Существуют панели как с двумя профилями, так и с одним – только снаружи.

Отдельно можно выделить сэндвич-панели поэлементной сборки, которые дополнительно имеют в своей конструкции стальные профили, покрытые защитным полимером. Они могут использоваться для возведения сооружений, стойких к серьёзным погодным условиям – для этого они обладают мощной системой гидро- и ветрозащиты. Сэндвич-панели с полимерным покрытием относятся к быстровозводимому варианту, который обладает к тому же сниженным весом минимальным сроком монтажа.

Другая классификация панелей типа сэндвич – по входящему в их состав теплоизоляционного материала. К основным видам относятся панели, главной составляющей которых является:

• стекловолокно,

• минеральная вата,

• пенополиуретан,

• пенополиизоцианурат (также называемый «усовершенствованным пенополиуретаном»),

• пенополистирол,

• а также комбинированные эндвич-панели, имеющие несколько материалов сразу.

Минеральная вата. Волокнистый материал, изготавливаемый из термически обработанного силиката. Она не горит, зато подвержена влаге, которую впитывает в больших объёмах: единица минеральной ваты способна вместить в себя шестикратный объём воды. Этот недостаток обязывает строителей устанавливать гидрозащиту, поскольку в противном случае от такой сэндвич-панели проку не будет. Уже через несколько недель влажной погоды она либо придёт в негодность совсем, либо существенно испортится, а её теплоизоляционные свойства сойдут на нет. Кроме изоляции самой ваты потребуется изоляция и замков – чтобы влага не проникала внутрь совсем.

Минеральная вата, в отличие от многих утеплителей, очень устойчива к появлению грибка – правда, если эксплуатация осуществляется в крайне экстремальных условиях, грибок всё-таки может поселиться и в ней – однако это маловероятно и происходит только в исключительных случаях.

Плюсы:

• надёжная тепло- и звукоизоляция,

• экологическая безопасность,

• отсутствие усадки при любом срок эксплуатации,

• простой монтаж, не требующий специальных знаний и промышленного оборудования,

• пожарная безопасность,

• стойкость к колебанию температур,

• отсутствие коррозийной активности (это означает, что контакт с металлом не повредит последний).

Минусы:

• снижение теплоизоляционных свойств со временем,

• значительный вес, серьёзно утяжеляющий конструкцию,

• серьёзная паро- и влагопроницаемость, из-за которых минеральная вата расслаивается и теряет свои свойства,

• возможность монтажа исключительно в сухую погоду,

• необходимость использования респираторов при работе с материалом.

Стекловолокно (стекловата). Материал, с виду довольно схожий с минеральной ватой (и довольно похожей технологией изготовления), однако намного более лёгкий. Сэндвич панель с теплоизоляцией из стекловаты не утяжеляет здание так же сильно, а потому она может быть выбрана в качестве утеплителя для многих сооружений.

Плюсы:

• шумо- и теплоизоляция на уровне,

• высокая прочность и упругость, которые достигаются за счёт крупных размеров волокон материала,

• химическая стойкость,

• пожарная безопасность,

• низкий вес,

• стойкость к вибрации,

• экологичность.

Минусы:

• как и в случае с минеральной ватой, низкая гидростойкость и большая впитываемость влаги из воздуха,

• с течением времени стекловата слёживается, приминаясь до 20-25%,

• подверженность деформации под температурным влиянием,

• требует установки ветрозащиты – в противном случае изнутри выветриваются мельчайшие частички (которые могут вызвать аллергические реакции у человека).

Пенополиуретан. Этот материал отличается минимальной теплопроводностью, благодаря чему он прекрасно сохраняет тепло в помещении. Ему не страшны практически все виды химических агрессивных веществ, отлично защищён от влаги. Кроме того, он совершенно безопасен для человека – настолько, что из него даже делают оборудование и посуду для пищевой продукции. Однако ППУ очень хорошо горит, что для многих является серьёзным препятствием для использования сэндвич-панелей с этим видом теплоизоляции.

Плюсы:

• отлично защищает помещения от холода в любое время года,

• не подвержен деформациям под воздействием температурного или механического воздействия,

• прочность, позволяющая сократить расходы на дополнительные металлические конструкции,

• долгий срок службы при сохранении потребительских свойств,

• стойкость к биологической и химической агрессии,

• экологичность,

• не подвержен ржавчине, т.к. в составе нет металлов,

• отличные адгезивные свойства при схватывании с бетоном, стеклом, кирпичом, бетоном и пр.,

• эластичность.

Минусы:

Пенополиизоцианурат. Инженеры постарались совместить в этом материале все преимущества пенополиуретана – но сделать его негорючим, чтобы получить «идеальный» теплоизолятор. В состав этого материала входят полиол и изоцинаурат, которые смешиваются и полимеризируются при высокой температуре.

Плюсы:

• Очень низкая теплопроводность, благодаря которой температура в помещении всегда осаётся на оптимальном уровне,

• стойкость к механическому и температурному воздействию,

• безопасный состав, включающий только экологически чистые компоненты,

• прочность, которая делает закупку дополнительных металлических конструкций излишним,

• эластичность,

• отличное схватывание со всеми видами поверхности: стеклом, бетоном, кирпичом, металлом и пр.,

• не боится химических и биологических раздражителей,

• отсутствие в составе металла избавляет от коррозии,

• огнеупорность,

• повышенный срок службы.

Минусы:

• пенополиизоцианурат – один из самых дорогих утеплителей для сэндвич панелей. Он обойдётся закупщику в гораздо боле высокую стоимость, нежели прочие теплоизоляторы,

• боится атмосферных осадков, подвержен воздействию ультрафиолета – наличие защиты от которых избавит от этих недостатков.

Пенополистирол. По большей части очень похож свойствами на ППУ. Те же преимущества – хорошая теплозащита здания, неподверженность биологическим и химическим агрессиям, влагостойкость, те же минусы – горючесть и низкая стойкость к воздействию ультрафиолета – однако при изготовлении сэндвич панелей этот материал находится между профильными листами, а значит, солнечные лучи до него не доберутся.

Плюсы:

• качественная акустическая изоляция,

• низкая теплопроводность,

• сохраняет свойства даже при длительном контакте с водой,

• низкий вес,

• экологичность,

• прочность, стойкость к механическим и химическим раздражителям,

• долговечность.

Минусы:

• может вызывать аллергию,

• горючесть,

• часто повреждается грызунами или птицами,

• боится солнечных лучей.

Комбинированные наполнители чаще всего изготавливаются из смеси минеральной ваты и пенополистирола: так достигается огнестойкость, обеспечиваемая ватой, и прочность, а также звуко- и теплоизоляция, гарантируемая наличие пенополистирола.

Классификация сэндвич-панелей по типу покрытия:

Полиэстер. Универсальный вариант для любого климата. Такое покрытие отличается минимальной ценой и высокой прочностью.

Пластизоль. Благодаря входящим в состав пластификаторам и ПВХ повышаются прочностные характеристики сэндвич-панелей: они не боятся повреждений, вальцовки и влаги.

Пурал. Состоит из ППУ; не боится солнечного света, агрессивных веществ и механического воздействия, ввиду чего становится идеальным вариантом для наружного применения.

Полидифторионад. Прочное покрытие, выдерживающее серьёзные колебания температуры, стойкое к ударам и повреждениям. Активно используется в холодных регионах.

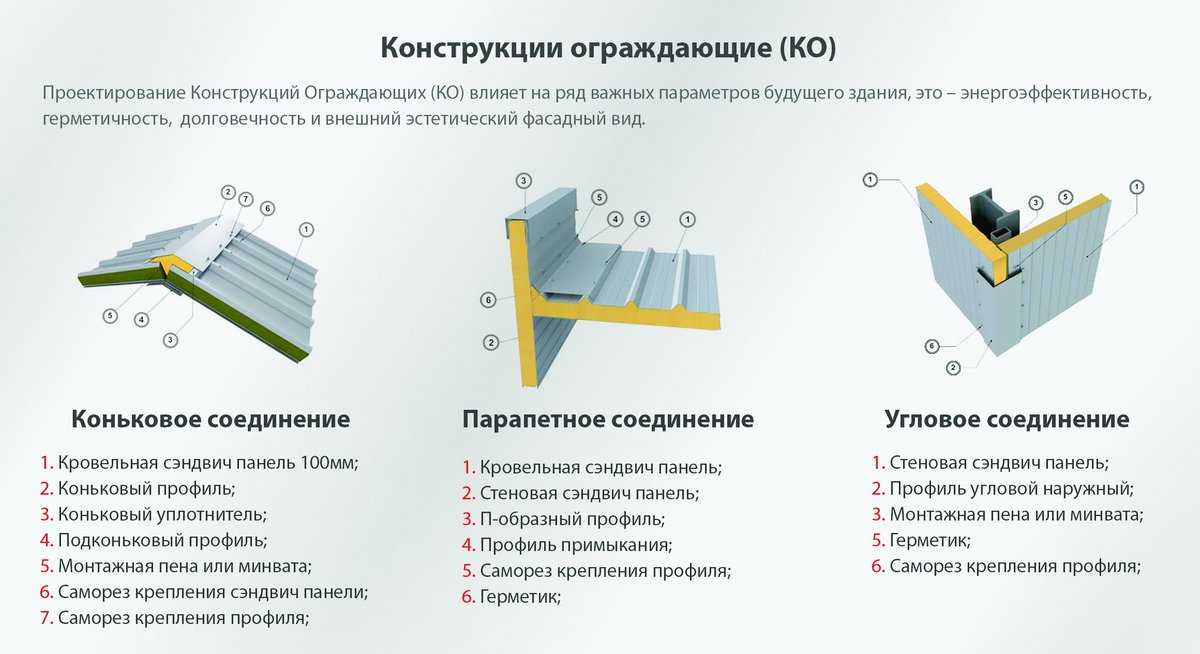

Также у сэндвич-панелей может различаться замок. Чаще всего встречаются шип-паз, секретное крепление, z-lock, а также roof-lock и фальцевый замок, разработанные для сцепления с кровлей.

Желаете приобрести сэндвич-панели, но боитесь ошибиться? «Первый стройцентр Сатурн-Р» предлагает ознакомиться с богатым ассортиментом панелей для любых условий – и готов помочь в выборе продукта. Сотрудники Интернет-магазина «Первый стройцентр Сатурн-Р» окажут консультационную помощь и подберут сэндвич-панели с подходящими для вашего здания свойствами.

«Первый стройцентр Сатурн-Р» — выбор есть всегда.

Сэндвич-панели – виды, классификации, конструкция

• Главная
• Статьи
• Виды сэндвич-панелей и их классификация

Сэндвич-панели применяются для отделки жилых и коммерческих зданий. В их помощью можно быстро отделать фасад. К тому же, панели одновременно играют роль теплоизоляции. Виды готовых изделий отличаются назначением, наполнением, типом покрытия и техническими характеристиками. Это позволяет подобрать наиболее практичный вариант для отделки сооружений.

Содержание

1. Конструкция
2.
   Классификация сэндвич-панелей по применению
   1. стеновые
   2. кровельные
   3. акустические

3. Классификация сэндвич-панелей по материалу теплоизоляции
   1. Минеральная вата
   2. Пенополиуретан
   3. Пенополиизоцианурат
   4. Стекловолокно
   5. Пенополистирол
   6. Комбинированный теплоизолятор

4. Классификация сэндвич-панелей по типу полимерного покрытия
5. Технические характеристики покрытий
6. Виды замковых соединений
7. Где купить сэндвич-панели по цене от производителя

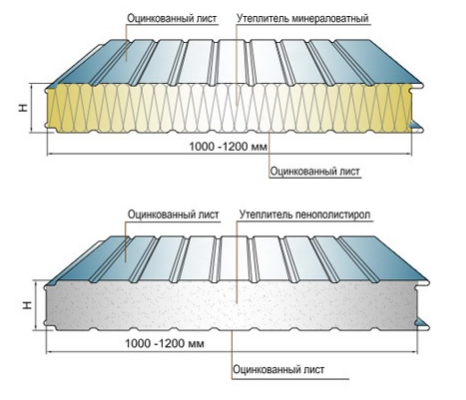

Конструкция сэндвич-панелей

Сэндвич-панели представляют собой пирог из трех слоев:

1. Металлический лист с покрытием, защищающим от воздействия внешней среды и коррозии.
2. Наполнитель для теплоизоляции из пенополиуретана, пенополистирола, пенополиизоцианурата или минеральной ваты.
3. Металлический лист, защищающий от воздействия влаги, а также плесени изнутри конструкции.
4. Между слоями наносится слой клея.

Классификация сэндвич-панелей по применению

Выпускаются стеновые, кровельные и акустические панели. Они отличаются высотой волны, толщиной утеплителя, видом замочного соединения. Схожи сроком эксплуатации – более 30 лет. Использование этого материала обеспечивает высокую скорость монтажа.
Ниже представлены технические характеристики сэндвич-панелей:

Стеновые сэндвич-панели

Предназначены для обшивки стен с наружной стороны дома, возведения стен хозяйственных построек. Также применяются в качестве внутренних перегородок. При устройстве возможна как горизонтальная, так и вертикальная раскладка плит.

Кровельные сэндвич-панели

Применяются для обшивки скатной крыши. Устанавливаются на деревянный или металлический каркас. Такой вид панелей не используется на плоских кровлях гражданских и промышленных зданий. Герметичность обеспечивается замковым соединением.

Акустические сэндвич-панели

Предназначены для гашения посторонних шумов благодаря отражению звука от металлической обшивки. Наружная часть оснащена перфорированными отверстиями определенного диаметра и качественным уплотнением стыковых участков, что обеспечивает максимальное снижение шума. Наполнением является шумоизоляционный материал с гидроизоляционной пленкой. Как правило, из них возводят экраны и ограждающие конструкции вдоль трасс или создают перегородки в цехах с повышенной шумностью.

Классификация сэндвич-панелей по материалу теплоизоляции

В качестве теплоизоляционного наполнителя используется минеральная вата, пенополиуретан, пенополиизоцианурат, стекловолокно, пенополистирол, комбинированный теплоизолятор. Соединение листов металла и наполнителя выполняется с помощью полиуретанового клея. Далее – подробнее свойствах каждого типа наполнителя.

Минеральная вата

Представляет собой материал с волокнистой структурой из расплавов силиката, полученных путем обработки горных и шлаковых пород. Это один из самых распространенных теплоизоляторов. Основным свойством ваты является огнеупорность (класс НГ – негорючий). Из недостатков выделяется склонность к насыщению влагой, что требует обязательной гидрозащиты, при этом гигроскопичность составляет 0,2-2%. Из-за быстрого водонасыщения теплоизоляционные качества снижаются в несколько раз, поэтому защитой выступают металлические листы.

Преимущества:

• Высокая тепло- и звукоизоляция
• Экологичность, не выделяет токсичных веществ под воздействием внешних факторов или огня
• Нулевая усадка, поэтому при эксплуатации не теряет первоначальных размеров
• Устойчивость к колебанию температур и коррозии, что защищает металлические покрытия, контактирующие с ватой
• Простота монтажа и обработки

Недостатки:

• Потеря теплоизоляционных свойств,в случае долгой эксплуатации без возможности их восстановления
• Чрезмерная паропроницаемость, способствует расслоению структуры минваты
• Возможность монтажа только в ясную погоду без осадков
• Большой вес. На примере здания размерами 20×40×6 м, минвата толщиной в 10 см увеличивает нагрузку на основание до 5 т, что в сравнении пенополистиролом или пенополиуретаном значительно больше
• Во время работы требует использования респиратора, так как отслоившиеся волокна способны причинить вред здоровью работника

Пенополиуретан

Сэндвич-панели, наполненные пенополиуретаном, легко обрабатываются и не создают мусора в процессе монтажа. Пенополиуретан (ППУ) – один из самых эффективных материалов, так как его теплопроводность практически нулевая: 0,02 Вт/м•°C. Материал обладает гидроизоляцией, поскольку его поры закрыты на 99%. Недостаток — высокая горючесть (класс Г2 – легко сгораемый).

Среди преимуществ — ППУ обладает стойкостью к механическим и термическим деформациям. Достаточная прочность, не требует создания дополнительных опорных конструкций. ППУ стоек к воздействию биологических микроорганизмов, агрессивных компонентов и осадков, коррозионным процессам. Легко обрабатывается и не создает мусора в процессе монтажа. Также полиуретан обладает высокой адгезией с любыми видами материалов от камня до металла. К недостаткам кроме горючести считается лишь дороговизна, что ощутимо при работе с большими объемами.

Пенополиизоцианурат

Данный вид является усовершенствованным вариантом пенополиуретана, так как кроме всех ранее перечисленных достоинств добавляется еще и стойкость к огню. Изготовление материала проводится на основе полиола и изоцианурата в пропорции 1:2. Такое соединение подвергается полимеризации под воздействием высоких температур или открытого пламени. Следствием этого является образование углеродной матрицы с высокопрочными связями.

Преимущества:

• Имеет наименьший показатель теплопроводности – 0,01-0,02%
• Не имеет усадки, устойчив к деформациям различного происхождения
• Эластичность, что упрощает работу с ним
• Высокое сцепление со стеклянными, металлическими, каменными и бетонными поверхностями на протяжении всего срока эксплуатации
• Высокая несущая способность и долговечность
• Устойчивость к внешним факторам, агрессивным средам и компонентам

Недостатки:

• Подверженность воздействию ультрафиолетовых лучей и атмосферным осадкам
• Высокая стоимость материала

Стекловолокно

В обиходе строителей также может называться стекловатой. Представляет собой волокнистый материал, схожий по техническим показателям и способом изготовления с минеральной ватой. В его основе присутствуют минеральные волокна, которые посредством связи между собой образуют эластичные плиты. Прочность обеспечивается за счет большой длины и толщины этих ворсинок.

Волокно устойчиво к химическим реагентам и явлениям, при этом не содержит в составе токсичных и вредных веществ. Обладает достаточной долговечностью и стойкостью к вибрационным и динамическим воздействиям. Благодаря небольшой массе стекловаты, монтаж проводится без особых трудозатрат и усилий. Класс горючести составляет НГ-Г1, то есть плавится при температуре более 500°C, при плотности 40 кг/м³.

К недостаткам относится повышенное водонасыщение (до 150 % от массы). При устройстве в лежачем положении материал способен слеживаться на 25% от общей толщины. Также подвергается деформациям при воздействии температуры до 400°C, а после начинает интенсивно спекаться. Если стекловата не защищена от ветровой нагрузки, то волокна выветриваются, и при контакте с телом может вызывать раздражение и зуд. На основе этих факторов материал редко применяется для наполнителя в сэндвич-панелях.

Пенополистирол

Утеплитель широко используется в стеновых и кровельных панелях благодаря высокому показателю теплоизоляции. Его долговечность обуславливается стойкостью к биологическим воздействиям и химикатам, а также абсолютной водонепроницаемостью. Так как плиты имеют внешние металлические слои, пенополистирол защищён от пагубного воздействия ультрафиолета. Класс горючести материала – Г4 (легковоспламеняющийся).

Преимущества:

• высокая звуко- и теплоизоляция
• стойкость к внешним воздействиям различного происхождения
• сохранение технических свойств при прямом контакте с жидкостями
• неподверженность деформациям при повышении температуры, сохранение первоначальных размеров
• легкость, что снижает трудозатраты при установке панелей
• высокое сцепление с любыми материалами и покрытиями
• экологичность
• возможность монтажа и эксплуатации в зимнее время

Недостатки:

• разрушается под воздействием ультрафиолетовых лучей
• размягчается и дает усадку при температуре более 1000 градусов по Цельсию
• горюч, способствует распространению огня
• подвергается нападению птиц и грызунов

Комбинированный теплоизолятор

В данном случае наполнитель представлен несколькими материалами, например, пенополистирол и базальтовая вата. Они размещаются послойно между обшивочными листами. Проклейка выполняется полиуретановым клеем. Таким образом, первый элемент придает достаточную прочность и теплоизоляцию, а второй – стойкость к открытому огню.

Классификация сэндвич-панелей по типу полимерного покрытия

Сэндвич-панели обрабатываются специальным покрытием, защищающим верхние слои от воздействия окружающей среды и механических факторов.
Можно купить сэндвич-панели, с покрытием:

• Полиэстер (PE) — широко распространен благодаря высокой твердости при толщине 25 мкм, формуемости и сравнительно небольшой стоимости. Используется в любых климатических условиях и рекомендуем для изделий, применяемых как перегородки или конструкции внутри зданий. Обладает стойкостью к температуре до 120 Цельсия. В процессе нанесения может иметь матовое или глянцевое покрытие.
• Полидифторионад (PDVF) — толщина 25 мкм, термостойкость варьируется в диапазоне от -60 до 120 Цельсия. Основным преимуществом компонента является высокая устойчивость к механическим воздействиям, химическим реагентам, коррозионным процессам.
• Пурал (Pural) — изготавливается на основе полиуретана, придает панели матовую тисненую поверхность. Обладает устойчивостью к ультрафиолетовым лучам, агрессивным соединениям и щелочам, коррозии, температурным перепадам. Сэндвич-панели с таким компонентом устанавливаются внутри или снаружи здания.
• Пластизоль (PVC) — материал состоит из пластификаторов и поливинилхлорида (ПВХ). Обозначается PVC с числом, например 200 (мкм), указывающим на толщину слоя. При нанесении отмечается высокая формуемость, а при эксплуатации пластизольное покрытие сопротивляется деформациям, царапинам, разрушению при вальцовке, ржавчине. Применяется для внутренних, а также наружных работ.

Технические характеристики покрытий

Классификация сэндвич-панелей по виду замковых соединений

Стеновые сэндвич-панели при монтаже соединяются посредством таких видов замков:

Кровельные плиты оснащены другими замками:

Где купить сэндвич-панели по цене от производителя

Купить сэндвич-панели можно в компании «МРС». У нас собственное производство площадью 5 000 м2. Для изготовления панелей используем исключительно сертифицированный металл российского производства. Не сотрудничаем с посредниками, потому устанавливаем низкие цены. Сэндвич-панели от производителя «МРС» имеют срок службы до 30 лет. Товар соответствует стандартам качества. По Липецку и Липецкой области работает собственная служба доставки компании. Возможна отправка товаров в другие регионы России. Минимальный срок выполнения заказа – 1 день.

Композитные сборные железобетонные многослойные стеновые панели: Получите больше от вашей стеновой системы, используя меньше

Использование многослойных стеновых панелей в Соединенных Штатах началось в 1960-х годах, когда использование сборного/предварительно напряженного бетона стало коммерчески доступным по всей стране. Первоначальные конструкции панелей были некомпозитными, в них использовалась толстая структурная сетка и более тонкая архитектурная сетка. Конструктивной частью иногда были пустотелые плиты, двойные тройники или одинарные тройники.

Рис. 2. Типовое сечение композитного углеродного волокна с системой соединения сборных железобетонных панелей.

В первоначальных композитных панелях использовались твердые участки бетона для создания жесткости для передачи нагрузки. Эти сплошные зоны создавали проблемы с тепловыми мостами между внутренним и внешним витками. С появлением новых тройниковых соединителей сплошные зоны удалось исключить, при этом позволив использовать более тонкие плоские стержни с обеих сторон изоляции. В конце 1980-х годов были разработаны некомпозитные стеновые панели с использованием неметаллических связей. Эти связи значительно повысили тепловую эффективность многослойной стеновой панели, но использовали некомпозитную конструкцию, которая имеет значительные недостатки в плане стоимости проекта и логистики. Решетка из углеродного волокна была представлена ​​на рынке сэндвич-панелей в 2003 году благодаря национальному партнерству нескольких ведущих производителей сборного железобетона для создания первой полностью композитной стеновой панели из сэндвич-панелей, которая до сих пор соответствует требованиям ASHRAE 9 или превосходит их. 0,1 стандарт. На рис. 2 показано типичное сечение полностью композитной углеродно-волокнистой соединительной системы.

Приступая к проектированию композитной многослойной стеновой панели, необходимо учитывать несколько ключевых критериев, в том числе:

• Эстетические потребности владельца
• R-значение стеновой системы
• Конструктивные соображения
• Влияние региональных перевозок
• Воздействие на рабочую площадку

Рисунок 3. На этой фотографии показан уровень детализации, доступный при использовании графически-конкретной технологии.

Полностью композитные стеновые панели из сэндвич-панелей имеют широкий спектр эстетических возможностей: от базовой отделки из серого бетона в исходном состоянии до встроенных терракотовых панелей и цифровых рисунков с использованием таких технологий, как графический бетон, который позволяет наносить цифровые печатные изображения. переносятся на поверхности панелей с использованием изображений замедлителей с высоким разрешением. На рис. 3 показан уровень детализации, доступный при использовании графически-конкретной технологии. С точки зрения композита, с акцентом на вес, важно учитывать любые отклонения в толщине из-за выступов или формы вкладыша, которые могут повлиять на конструктивную способность секции и могут потребовать утолщения или дополнительного веса для удовлетворения конструктивных требований. .

Требования к R-значению фасадов зданий продолжали расти с момента первого значительного изменения правил в 1986 году из-за воздействия нефтяного эмбарго Соединенных Штатов. С тех пор критерии тепловой эффективности продолжали расти по мере роста осведомленности о влиянии энергопотребления. Последние разработки ASHRAE 90.1, в том числе непрерывная изоляция или изоляция от края до края, а также различные критерии климатических зон легко ориентируются в широком диапазоне вариантов конструкции с использованием полностью композитной сэндвич-панели, армированной углеродным волокном.

В многослойных композитных стеновых панелях использование большего количества изоляции может привести к снижению веса панели, воздействия на окружающую среду и снижению производственных затрат за счет труда. Из-за этих факторов многие производители сборных железобетонных изделий предпочитают использовать изоляцию из пенополистирола (EPS), которая имеет приблизительное значение R равное четырем на дюйм толщины. В Таблице 1 представлены несколько типов изоляции с увеличением толщины изоляции для получения сэндвич-панели R-16. Увеличивающаяся толщина изоляции в продукте с более низким значением R компенсирует использование бетона в конструкции полностью композитных сэндвич-панелей. Типичная панель центра обработки данных, которая будет иметь высоту 30 футов и ширину 10 футов или 300 кв. футов, может снизить вес панели на 3875 фунтов с использованием пенополистирола вместо полиизоцианурата (полиизо) при сохранении того же общего толщина панели. В проекте из 600 панелей это дает общее снижение веса в 2,9 раза.миллионов фунтов бетона.

Сокращение рабочего времени также признается при использовании пенополистирола вместо пенополистирола или полиизо, поскольку рифленая поверхность пены и соединительные элементы из углеродного волокна
обеспечивают необходимую передачу сдвига для композитной конструкции. В конструкциях XPS требуется, чтобы поверхность изоляции была шероховатой, и часто требуется большее количество соединителей из углеродного волокна. На рис. 4 показана изоляция XPS с углеродной сеткой, обработанная вручную, а Рисунок 5. – установка стандартного «нешероховатого» пенополистирола.

Сэндвич-панели FRP

Структура сэндвич-панелей FRP

Сэндвич-панель FRP представляет собой новый тип композитного материала, который содержит стекловолоконную оболочку и материалы сердцевины различной структуры (в основном пенопласт, соты и фанеру). Многослойная композитная структура делает стеклопластиковые композитные панели более легкими, прочными и эластичными. Он заменил традиционные деревянные и металлические композитные панели во многих областях.

Технические характеристики

Преимущества сэндвич-панелей из стекловолокна

☑ Легкий вес : Материал сердцевины сэндвич-панелей FRP в основном представляет собой пену низкой плотности или соты, поэтому плотность, как правило, невысокая.

☑ Высокая прочность : Превосходная ударопрочность, обеспечиваемая облицовкой из стекловолокна, одновременно жесткая и гибкая, и может выдерживать воздействие физических нагрузок.

☑ Простота сборки : Сборка очень удобна, а стоимость низкая. Его можно собрать с помощью винтов, полых заклепок, склеивания или сварки плавлением.

☑ Водонепроницаемый : Это уникальное различие между панелями из FRP и деревянными панелями. Этот материал обладает хорошей герметизирующей способностью, не пропускает воду и не пропускает воду, даже если поверхность повреждена, она не впитывает воду.

☑ Атмосферостойкий : Материалы FRP могут работать в диапазоне температур -40+80°C. Это делает сэндвич-панели из стекловолокна устойчивыми к агрессивным средам.

Облицовочные листы FRP

TOPOLO поставляет два типа листов FRP в качестве сэндвич-панелей: листы из термореактивного FRP и листы из термопласта CFRT. Это листы FRP с двумя различными системами смол и типами стекловолокна.

Термореактивные листы FRP

• Гелькоут. от 30% до 40% от общей массы смолы. Смола может быть полиамидной, полиэтиленовой, полипропиленовой, эпоксидной, фенольной и т. д. Виды стеклоткани бывают войлочные и тканевые.

Термопластичные листы CFRT

• Листы CFRT состоят из нескольких слоев однонаправленных лент, армированных непрерывным волокном. Обычно на его поверхность наклеивают слой полиэтиленовой пленки (ПЭТ, ПП, ПВХ и т.д.) для повышения ее гладкости.

Доступны различные виды обработки поверхности

С помощью пленки или тиснения, в дополнение к обычным глянцевым и матовым поверхностям, композитные панели FRP также могут выбирать текстуру камня, текстуры дерева, ткани и т. д., которые могут быть настроены в соответствии с потребности клиентов.

TOPOLO поставляет сэндвич-панели из стекловолокна с различными материалами сердцевины

Вы можете выбрать из PU, PET, PVC, XPS, EPS, EPP и т. д. для вспененного наполнителя и PP для сотового заполнителя. Сердцевина из пенопласта обычно хорошо сохраняет тепло и теплоизоляцию, а сотовый заполнитель обладает высокой прочностью и ударопрочностью. Пенопластовые заполнители обычно обладают хорошими тепло- и теплоизоляционными свойствами, в то время как соты обладают высокой прочностью и ударопрочностью, а фанера не только обладает высокой прочностью, но и легко режется.

Сэндвич-пенопласт XPS Панели

• XPS (экструдированный полистирол), изготавливается из полистирольной смолы в качестве исходного материала, а также других вспомогательных материалов и полимеров при нагревании и впрыскивании катализатора, а затем экструдируется с образованием жесткого доска из пенопласта. Обладает очень низкой гигроскопичностью (практически не впитывает воду), низкой теплопроводностью и высокой устойчивостью к сжатию.

Полиуретан Пенопластовые сэндвич-панели

• Жесткая пена PU (полиуретан) с закрытыми порами является одним из самых идеальных теплоизоляционных материалов. Его теплоизоляционный эффект намного превосходит эффективность XPS (экструдированного полистирола), PET (полиэтилентерефталата), PVC (поливинилхлорида), EPS (пенополистирола), минеральной ваты и других видов пеноматериалов.

ПЭТ Вспененный сэндвич Панели

• Вспененный ПЭТ представляет собой термопластичный конструкционный полиэфирный пенопласт с закрытыми порами, обладающий определенной прочностью на сдвиг и сжатие. Он обеспечивает превосходную усталостную прочность, ударопрочность и недостаточное водопоглощение. Он также обладает хорошими тепловыми и акустическими свойствами. Это идеальный основной материал для легких и высокопрочных многослойных композитных конструкций.

ПВХ Вспененный сэндвич Панели

• Плиты из вспененного ПВХ представляют собой очень простой материал с закрытыми порами. Он очень недорогой, обладает хорошими механическими свойствами и совместим со всеми стандартными системами смол, включая полиэфиры, сложные виниловые эфиры и эпоксидные смолы.

Пена EPP Сэндвич Панели

• Пена EPP представляет собой гранулированный пенопласт с закрытыми порами, обладающий уникальным набором свойств, в том числе выдающимся поглощением энергии, многократной ударопрочностью, теплоизоляцией, плавучестью, устойчивостью к воде и химическим веществам. сопротивление.

PP Сотовый заполнитель Сэндвич Панели

• Полипропилен (ПП) представляет собой пластик общего назначения со стабильными свойствами, отличной химической стойкостью, высокой чистотой, низким водопоглощением и хорошей электроизоляцией. Кроме того, полипропиленовый материал не только легкий, но и подходит для сварки.

Фанера Сэндвич-панели

• Фанера представляет собой материал, изготовленный из многослойного тонкого древесного шпона. Два соседних слоя виниров укладываются друг на друга вертикально. Он сочетается со стекловолоконными листами, чтобы сделать композитные панели более прочными.

Сэндвич-панели с пробковым сердечником

• Баша — одно из самых быстрорастущих деревьев и самая легкая древесина в мире. Вес Bashamu составляет всего около 130~180 кг/м³, он не только легкий, но и прочный.

Полая пластиковая опалубка

• Полая пластиковая опалубка, облицованная стекловолокном, не впитывает воду, не деформируется и несовместима с цементом, поэтому ее не нужно смазывать разделительной смазкой, и ее можно использовать повторно более 100 раз, что в несколько раз больше, чем у качественной деревянной опалубки.

Применение сэндвич-панелей FRP

Дома на колесах

• Сэндвич-панели из стекловолокна используются в качестве боковых панелей, полов и крыш для автодомов, караванов и кемперов.

Грузовики

• Сухогрузы и рефрижераторы для перевозки различных закусок, мяса, фруктов, овощей, холодных напитков и т. д.

Здания

• Передвижные дома, передвижные туалеты, сторожевые будки, дверные панели спален, стеновые панели, потолки и т. д.

Мебель

• Столы и стулья, шкафы для хранения, перегородки и т.д. для дома или офиса.

Выберите новые материалы TOPOLO

TOPOLO изготавливает композитные сэндвич-панели из стекловолокна в соответствии с потребностями вашего проекта. Мы предоставляем ряд решений, включая выбор материала, методы обработки, размеры, тестирование производительности и услуги по обработке с ЧПУ.
