Сэндвич-панели – это многослойные (что видно уже из самого названия) бескаркасные строительные конструкции, которые активно применяются при возведении жилых домов, а также складских, торговых, промышленных и прочих помещений. Сэндвич-панели имеют уже почти столетнюю историю: они появились в Америке ещё в тридцатые годы – хотя в нашей стране они по какой-то причине долгое время оставались неизвестными. Однако время не стоит на месте, и ситуация меняется: благодаря отличным потребительским свойствам сэндвич-панели медленно, но верно, завоевали отечественный рынок. Рассмотрим же их подробнее ниже.

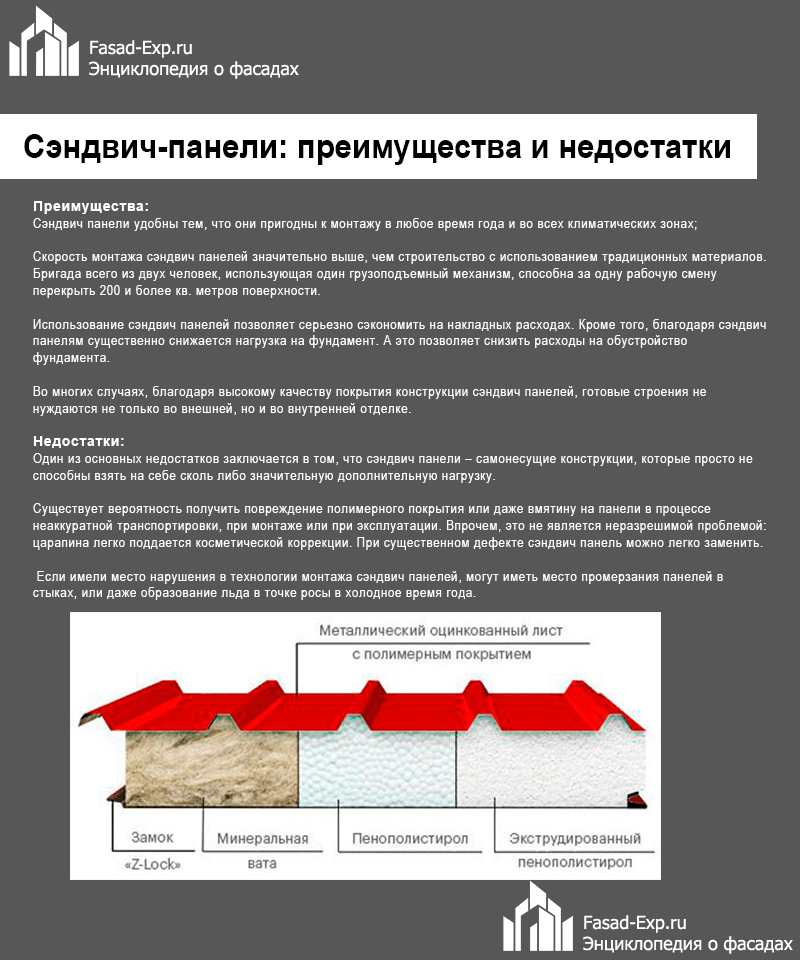

Из чего состоят сэндвич панели?

Слово «сэндвич» говорит о том, что эти панели состоят из нескольких слоёв. Их три: жёсткий материал сверху и снизу – и утеплитель внутри. Склеены они между собой холодным или горячим прессованием – в итоге получается некий строительный бутерброд, который может применяться для кровли и стен возводимого или уже построенного здания. В качестве утеплителя может быть использован любой поропласт – например, пенополиуретан или пенополистирол, а также минеральная вата. Металлические листы, играющие роль обшивки, защищают сердечник от внешних условий: влаги, механического воздействия – а также играют эстетичную функцию. Вместо металла может быть использован другой материал.

Виды сэндвич-панелей

Классифицировать сэндвич-панели можно по нескольким признакам, например, по их назначению. В зависимости от того, где они будут монтироваться, разделяют:

Стеновые сэндвич-панели используются при постройке зданий – как жилых, так и производственных, административных, торговых и иных видов сооружений. Могут использоваться и внутри помещения, например, в качестве перегородок в бизнес-центрах и офисах;

Кровельные сэндвич-панели, как понятно из названия, применяются при создании кровли. Они позволяют сделать утеплённую крышу, чаще всего дополнительно обладают качественной влаго- и ветрозащитой. Существуют панели как с двумя профилями, так и с одним – только снаружи.

Отдельно можно выделить сэндвич-панели поэлементной сборки, которые дополнительно имеют в своей конструкции стальные профили, покрытые защитным полимером. Они могут использоваться для возведения сооружений, стойких к серьёзным погодным условиям – для этого они обладают мощной системой гидро- и ветрозащиты. Сэндвич-панели с полимерным покрытием относятся к быстровозводимому варианту, который обладает к тому же сниженным весом минимальным сроком монтажа.

Другая классификация панелей типа сэндвич – по входящему в их состав теплоизоляционного материала. К основным видам относятся панели, главной составляющей которых является:

• стекловолокно,

• минеральная вата,

• пенополиуретан,

• пенополиизоцианурат (также называемый «усовершенствованным пенополиуретаном»),

• пенополистирол,

• а также комбинированные эндвич-панели, имеющие несколько материалов сразу.

Минеральная вата. Волокнистый материал, изготавливаемый из термически обработанного силиката. Она не горит, зато подвержена влаге, которую впитывает в больших объёмах: единица минеральной ваты способна вместить в себя шестикратный объём воды. Этот недостаток обязывает строителей устанавливать гидрозащиту, поскольку в противном случае от такой сэндвич-панели проку не будет. Уже через несколько недель влажной погоды она либо придёт в негодность совсем, либо существенно испортится, а её теплоизоляционные свойства сойдут на нет. Кроме изоляции самой ваты потребуется изоляция и замков – чтобы влага не проникала внутрь совсем.

Минеральная вата, в отличие от многих утеплителей, очень устойчива к появлению грибка – правда, если эксплуатация осуществляется в крайне экстремальных условиях, грибок всё-таки может поселиться и в ней – однако это маловероятно и происходит только в исключительных случаях.

Плюсы:

• надёжная тепло- и звукоизоляция,

• экологическая безопасность,

• отсутствие усадки при любом срок эксплуатации,

• простой монтаж, не требующий специальных знаний и промышленного оборудования,

• пожарная безопасность,

• стойкость к колебанию температур,

• отсутствие коррозийной активности (это означает, что контакт с металлом не повредит последний).

Минусы:

• снижение теплоизоляционных свойств со временем,

• значительный вес, серьёзно утяжеляющий конструкцию,

• серьёзная паро- и влагопроницаемость, из-за которых минеральная вата расслаивается и теряет свои свойства,

• возможность монтажа исключительно в сухую погоду,

• необходимость использования респираторов при работе с материалом.

Стекловолокно (стекловата). Материал, с виду довольно схожий с минеральной ватой (и довольно похожей технологией изготовления), однако намного более лёгкий. Сэндвич панель с теплоизоляцией из стекловаты не утяжеляет здание так же сильно, а потому она может быть выбрана в качестве утеплителя для многих сооружений.

Плюсы:

• шумо- и теплоизоляция на уровне,

• высокая прочность и упругость, которые достигаются за счёт крупных размеров волокон материала,

• химическая стойкость,

• пожарная безопасность,

• низкий вес,

• стойкость к вибрации,

• экологичность.

Минусы:

• как и в случае с минеральной ватой, низкая гидростойкость и большая впитываемость влаги из воздуха,

• с течением времени стекловата слёживается, приминаясь до 20-25%,

• подверженность деформации под температурным влиянием,

• требует установки ветрозащиты – в противном случае изнутри выветриваются мельчайшие частички (которые могут вызвать аллергические реакции у человека).

Пенополиуретан. Этот материал отличается минимальной теплопроводностью, благодаря чему он прекрасно сохраняет тепло в помещении. Ему не страшны практически все виды химических агрессивных веществ, отлично защищён от влаги. Кроме того, он совершенно безопасен для человека – настолько, что из него даже делают оборудование и посуду для пищевой продукции. Однако ППУ очень хорошо горит, что для многих является серьёзным препятствием для использования сэндвич-панелей с этим видом теплоизоляции.

Плюсы:

• отлично защищает помещения от холода в любое время года,

• не подвержен деформациям под воздействием температурного или механического воздействия,

• прочность, позволяющая сократить расходы на дополнительные металлические конструкции,

• долгий срок службы при сохранении потребительских свойств,

• стойкость к биологической и химической агрессии,

• экологичность,

• не подвержен ржавчине, т.к. в составе нет металлов,

• отличные адгезивные свойства при схватывании с бетоном, стеклом, кирпичом, бетоном и пр.,

• эластичность.

Минусы:

Пенополиизоцианурат. Инженеры постарались совместить в этом материале все преимущества пенополиуретана – но сделать его негорючим, чтобы получить «идеальный» теплоизолятор. В состав этого материала входят полиол и изоцинаурат, которые смешиваются и полимеризируются при высокой температуре.

Плюсы:

• Очень низкая теплопроводность, благодаря которой температура в помещении всегда осаётся на оптимальном уровне,

• стойкость к механическому и температурному воздействию,

• безопасный состав, включающий только экологически чистые компоненты,

• прочность, которая делает закупку дополнительных металлических конструкций излишним,

• эластичность,

• отличное схватывание со всеми видами поверхности: стеклом, бетоном, кирпичом, металлом и пр.,

• не боится химических и биологических раздражителей,

• отсутствие в составе металла избавляет от коррозии,

• огнеупорность,

• повышенный срок службы.

Минусы:

• пенополиизоцианурат – один из самых дорогих утеплителей для сэндвич панелей. Он обойдётся закупщику в гораздо боле высокую стоимость, нежели прочие теплоизоляторы,

• боится атмосферных осадков, подвержен воздействию ультрафиолета – наличие защиты от которых избавит от этих недостатков.

Пенополистирол. По большей части очень похож свойствами на ППУ. Те же преимущества – хорошая теплозащита здания, неподверженность биологическим и химическим агрессиям, влагостойкость, те же минусы – горючесть и низкая стойкость к воздействию ультрафиолета – однако при изготовлении сэндвич панелей этот материал находится между профильными листами, а значит, солнечные лучи до него не доберутся.

Плюсы:

• качественная акустическая изоляция,

• низкая теплопроводность,

• сохраняет свойства даже при длительном контакте с водой,

• низкий вес,

• экологичность,

• прочность, стойкость к механическим и химическим раздражителям,

• долговечность.

Минусы:

• может вызывать аллергию,

• горючесть,

• часто повреждается грызунами или птицами,

• боится солнечных лучей.

Комбинированные наполнители чаще всего изготавливаются из смеси минеральной ваты и пенополистирола: так достигается огнестойкость, обеспечиваемая ватой, и прочность, а также звуко- и теплоизоляция, гарантируемая наличие пенополистирола.

Классификация сэндвич-панелей по типу покрытия:

Полиэстер. Универсальный вариант для любого климата. Такое покрытие отличается минимальной ценой и высокой прочностью.

Пластизоль. Благодаря входящим в состав пластификаторам и ПВХ повышаются прочностные характеристики сэндвич-панелей: они не боятся повреждений, вальцовки и влаги.

Пурал. Состоит из ППУ; не боится солнечного света, агрессивных веществ и механического воздействия, ввиду чего становится идеальным вариантом для наружного применения.

Полидифторионад. Прочное покрытие, выдерживающее серьёзные колебания температуры, стойкое к ударам и повреждениям. Активно используется в холодных регионах.

Также у сэндвич-панелей может различаться замок. Чаще всего встречаются шип-паз, секретное крепление, z-lock, а также roof-lock и фальцевый замок, разработанные для сцепления с кровлей.

Желаете приобрести сэндвич-панели, но боитесь ошибиться? «Первый стройцентр Сатурн-Р» предлагает ознакомиться с богатым ассортиментом панелей для любых условий – и готов помочь в выборе продукта. Сотрудники Интернет-магазина «Первый стройцентр Сатурн-Р» окажут консультационную помощь и подберут сэндвич-панели с подходящими для вашего здания свойствами.

«Первый стройцентр Сатурн-Р» — выбор есть всегда.

Сэндвич панели их состав и основные характеристики

Наше время – это время развития высоких технологий, отраслей и областей. Ввиду своей востребованности, а желающих выстроить собственный дом, не так и мало, усиленными и стремительными темпами развивается строительство. Нет, это не советское строительство с минимальным количеством материалов и дефицитом на них, это современная реальность, которая ставит нас перед широким ассортиментом строительных материалов и деталей. Сегодня остановимся более подробно на них.

В поле нашего зрения подпадает строительство из сэндвич панелей. Кто же не хочет построить дом быстро и легко? А будет ли дом теплым и уютным. Приоткроем завесу и рассмотрим в этом текстовом материале достоинства и недостатки сэндвич- панелей.

Не зря этот материал так назван, и в самом деле – это как бутерброд, со слоями. В состав сэндвич панелей вхожи несколько металлических пластин, внутри которых располагается утеплитель.

Различают: стеновые и кровельные сэндвич панели.

Кровельные сэндвич панели цена за м2 которых, превышает стеновые, в силу того что они обладают более толстым и устойчивым в внешним воздействием верхним слоем, а так же соединительным замком, отводящим воду от стыков — Roof Joining (ROOF J).

Утеплитель – это смесь пенополиуретана, стекловолокна, минеральной ваты и пенополистерола. Пено полиуретан, как и его основоположник – полиуретан отличается долговечностью и влагоустойчив. Обладает высоким уровнем тепло- и гидроизоляции, не воспламеняется, устойчив к появлению грибка и бактерий.

Минеральная вата, входящая в состав материала дает возможность быстро возводить сооружения, отличается устойчивостью к вредным факторам среды и высокой температуры.

По материалу различают:

— стекловолоконные сэндвич панели.

Надо отдать должное звукопоглощающим свойствам этих панелей, огнеупорным свойствам, а также экологичности и удобстве в транспортировке.

Пенополистерол как материал имеет незначительную массу. Образован большим количеством ячеек, осуществление монтажа и демонтажа этого материала требует малых промежутков времени.

Применим для постройки холодильных камер, складских помещений, цехов, сооружении павильонов.

Как покрытие применимы внешние слои, изготовленные из металла, с оцинковкой. Оцинковка, расположенная на поверхности материала оказывает существенное влияние на длительность срока эксплуатации материала На него возможно нанесение внешнего слоя – как правило, полиэстер, пластизол, алюцинк, полидифторионад, пурал и гипсокартон.

Полиэстер устойчив к воздействию температур и механическим повреждениям. Пластизол – сверх твердый материал, используется для внутренней и внешней отделки помещений. Алюцинк обладает ультрафиолета отражающими свойствами и используется при высоких температурах.

Полидифторионад отвечает за защиту от перепадов температур и коррозии, а также воздействий ультрафиолета. Пурал обеспечивает защиту от коррозии , сильных температурных колебаний, применим для внутренней и внешней отделки. Внешняя составляющая покрытия является определителем цветовой гаммы материала. Определитель цвета сэндвич панелей – покрытие, именно оно оказывает влияние на срок эксплуатации.

Композитные сборные железобетонные многослойные стеновые панели: Получите больше от вашей стеновой системы, используя меньше

Использование многослойных стеновых панелей в Соединенных Штатах началось в 1960-х годах, когда использование сборного/предварительно напряженного бетона стало коммерчески доступным по всей стране. Первоначальные конструкции панелей были некомпозитными, в них использовалась толстая структурная сетка и более тонкая архитектурная сетка. Конструктивной частью иногда были пустотелые плиты, двойные тройники или одинарные тройники.

Рис. 2. Типовое сечение композитного углеродного волокна с системой соединения сборных железобетонных панелей.

В первоначальных композитных панелях использовались твердые участки бетона для создания жесткости для передачи нагрузки. Эти сплошные зоны создавали проблемы с тепловыми мостами между внутренним и внешним витками. С появлением новых тройниковых соединителей сплошные зоны удалось исключить, при этом позволив использовать более тонкие плоские стержни с обеих сторон изоляции. В конце 1980-х годов были разработаны некомпозитные стеновые панели с использованием неметаллических связей. Эти связи значительно повысили тепловую эффективность многослойной стеновой панели, но использовали некомпозитную конструкцию, которая имеет значительные недостатки в плане стоимости проекта и логистики. Решетка из углеродного волокна была представлена ​​на рынке сэндвич-панелей в 2003 году благодаря национальному партнерству нескольких ведущих производителей сборного железобетона для создания первой полностью композитной стеновой панели из сэндвич-панелей, которая до сих пор соответствует требованиям ASHRAE 9 или превосходит их.0,1 стандарт. На рис. 2 показано типичное сечение полностью композитной углеродно-волокнистой соединительной системы.

Приступая к проектированию композитной многослойной стеновой панели, необходимо учитывать несколько ключевых критериев, в том числе:

• Эстетические потребности владельца
• R-значение стеновой системы
• Конструктивные соображения
• Влияние региональных перевозок
• Воздействие на рабочую площадку

Рисунок 3. На этой фотографии показан уровень детализации, доступный при использовании графически-конкретной технологии.

Полностью композитные стеновые панели из сэндвич-панелей имеют широкий спектр эстетических возможностей: от базовой отделки из серого бетона в исходном состоянии до встроенных терракотовых панелей и цифровых рисунков с использованием таких технологий, как графический бетон, который позволяет наносить цифровые печатные изображения. переносятся на поверхности панелей с использованием изображений замедлителей с высоким разрешением. На рис. 3 показан уровень детализации, доступный при использовании графически-конкретной технологии. С точки зрения композита, уделяя особое внимание весу, важно учитывать любые отклонения в толщине из-за выступов или формы вкладыша, которые могут повлиять на конструктивную способность секции и могут потребовать утолщения или дополнительного веса для удовлетворения конструктивных требований. .

Требования к R-значению фасадов зданий продолжали расти с момента первого значительного изменения правил в 1986 году из-за влияния нефтяного эмбарго Соединенных Штатов. С тех пор критерии тепловой эффективности продолжали расти по мере роста осведомленности о влиянии энергопотребления. Последние разработки ASHRAE 90.1, в том числе непрерывная изоляция или изоляция от края до края, а также различные критерии климатических зон легко ориентируются в широком диапазоне вариантов конструкции с использованием полностью композитной конструкции сэндвич-панелей, армированных углеродным волокном.

В многослойных композитных стеновых панелях использование большего количества изоляции может привести к снижению веса панели, снижению воздействия на окружающую среду и снижению производственных затрат за счет труда. Из-за этих факторов многие производители сборных железобетонных изделий предпочитают использовать изоляцию из пенополистирола (EPS), которая имеет приблизительное значение R, равное четырем на дюйм толщины. В Таблице 1 представлены несколько типов изоляции с увеличением толщины изоляции для получения сэндвич-панели R-16. Увеличивающаяся толщина изоляции в продукте с более низким значением R компенсирует использование бетона в конструкции полностью композитных сэндвич-панелей. Типичная панель центра обработки данных, которая будет иметь высоту 30 футов и ширину 10 футов или 300 кв. футов, может снизить вес панели на 3875 фунтов с использованием пенополистирола вместо полиизоцианурата (полиизо) при сохранении того же общего толщина панели. В проекте из 600 панелей это дает общее снижение веса в 2,9 раза. миллионов фунтов бетона.

Сокращение рабочего времени также признается при использовании пенополистирола вместо пенополистирола или полиизо, поскольку рифленая поверхность пены и соединительные элементы из углеродного волокна
обеспечивают необходимую передачу сдвига для композитной конструкции. В конструкциях XPS требуется, чтобы поверхность изоляции была шероховатой, и часто требуется большее количество соединителей из углеродного волокна. На рис. 4 показана изоляция XPS с углеродной сеткой, обработанная вручную, а Рисунок 5. – установка стандартного «нешероховатого» пенополистирола.

Цементные сэндвич-панели EPS

Цементные сэндвич-панели EPS

1. Цементные сэндвич-панели EPS плита из армированного силиката кальция в качестве лицевой панели, заполненная цементом, частицами вспененного полистирола (EPS), а также в качестве основного материала и формируемая за один раз.

2. Сэндвич-панели из пенополистирола Области применения:

(1). Ненесущие панели для внутренних и наружных стен, панели для перегородок, панели для пола, панели для крыши.

(2). Ванные комнаты, кухни, гаражи, подвалы, сборные дома, семейные дома, общежития, жилые дома, квартиры, роскошные виллы, заводские склады, производственные цеха, вспомогательные предприятия, гостиницы, бары, торговые центры, рестораны, школы, больницы, аэропорты и т. д.

3. Сэндвич-панели из пенополистирола Преимущества:

(1). Энергосберегающий, экологически чистый

Экологически чистый и экологически чистый, безвредный материал, без радиации, многоразовый, без строительных отходов, широко используется в различных местах.

(2). Огнестойкий

Негорючесть доски Boyuejia соответствует национальному стандарту уровня А. При высокой температуре 1000 градусов огнестойкость может длиться четыре часа, не выделяя токсичных газов.

(3). Увеличена полезная площадь

Толщина доски составляет от 50 мм до 200 мм. Это в значительной степени экономит строительное пространство по сравнению с традиционным блоком.

(4). Устойчивость к давлению, землетрясению и ударам

Благодаря сборной конструкции, структуре 3-в-1 и использованию шпунта и паза для соединения панелей, устойчивость к давлению, землетрясению и ударам соответствует национальному стандарту. .

(5). Водонепроницаемый и влагонепроницаемый

Емкость для воды изготовлена ​​из материала Boyuejia без какой-либо водонепроницаемой штукатурки и не протекает. Испытания показывают, что материал обладает хорошей водонепроницаемостью и влагонепроницаемостью. Материал Boyuejia можно использовать во влажных помещениях, таких как кухня, туалет и подвал.

(6). Звукоизоляция

Хорошая звукоизоляция, функции звукопоглощения и шумоподавления. Например, уровень звукоизоляции достигает 40 дБ при толщине стеновой панели 90 мм, что в 2-3 раза больше, чем у традиционной стены.

(7). Простая конструкция, высокая эффективность

Материал стен полностью сухая, сборная конструкция. Материалы могут быть произвольно вырезаны в соответствии со спецификацией. Во время строительства транспорта сжато, накапливается, нет необходимости в файле смертельного здоровья, что значительно сокращает продолжительность времени и калибровочный материал, сокращая низкий уровень строительных отходов. Удобство транспортировки, четкая укладка и отсутствие замеса раствора значительно сокращают сроки строительства. Кроме того, строительные отходы могут быть уменьшены за счет низкого уровня потерь.

(8). Сохранение тепла

Стеновые материалы в основном изготавливаются из экологически чистых и энергосберегающих теплоизоляционных материалов. Обладая хорошей теплоизоляцией и функцией сохранения, он может поддерживать стабильную температуру в помещении и делать окружающую среду более комфортной.

(9). Шипы и прилипаемость

Плиту из стенового материала можно прибить гвоздями или установить дюбели для подвешивания тяжелых грузов. Единая точка подвески превышает 45 кг.
