Устройство замка: схема механизм, конструкция

Оглавление:

•
  Виды дверных замков
•
  Устройство цилиндрового замка
•
  Механизм сувальдного замка
•
  Бессувальдный замок
•
  Кодовый замок
•
  Замки на межкомнатных дверях

Устройство дверного замка должно быть надежным для предохранения от взлома и несанкционированного проникновения в помещение. Уровень защиты зависит от типа замка и секретного механизма, который обеспечивает безопасность. В компании большой выбор изделий из дерева для охраны участка, вы можете купить винтовые сваи с доставкой и строительством по Московской области от опытной бригады, свое производство и автопарк техники.

Виды дверных замков

В зависимости от формы исполнения, замок может быть:

• врезной;

• навесной;

• накладной.

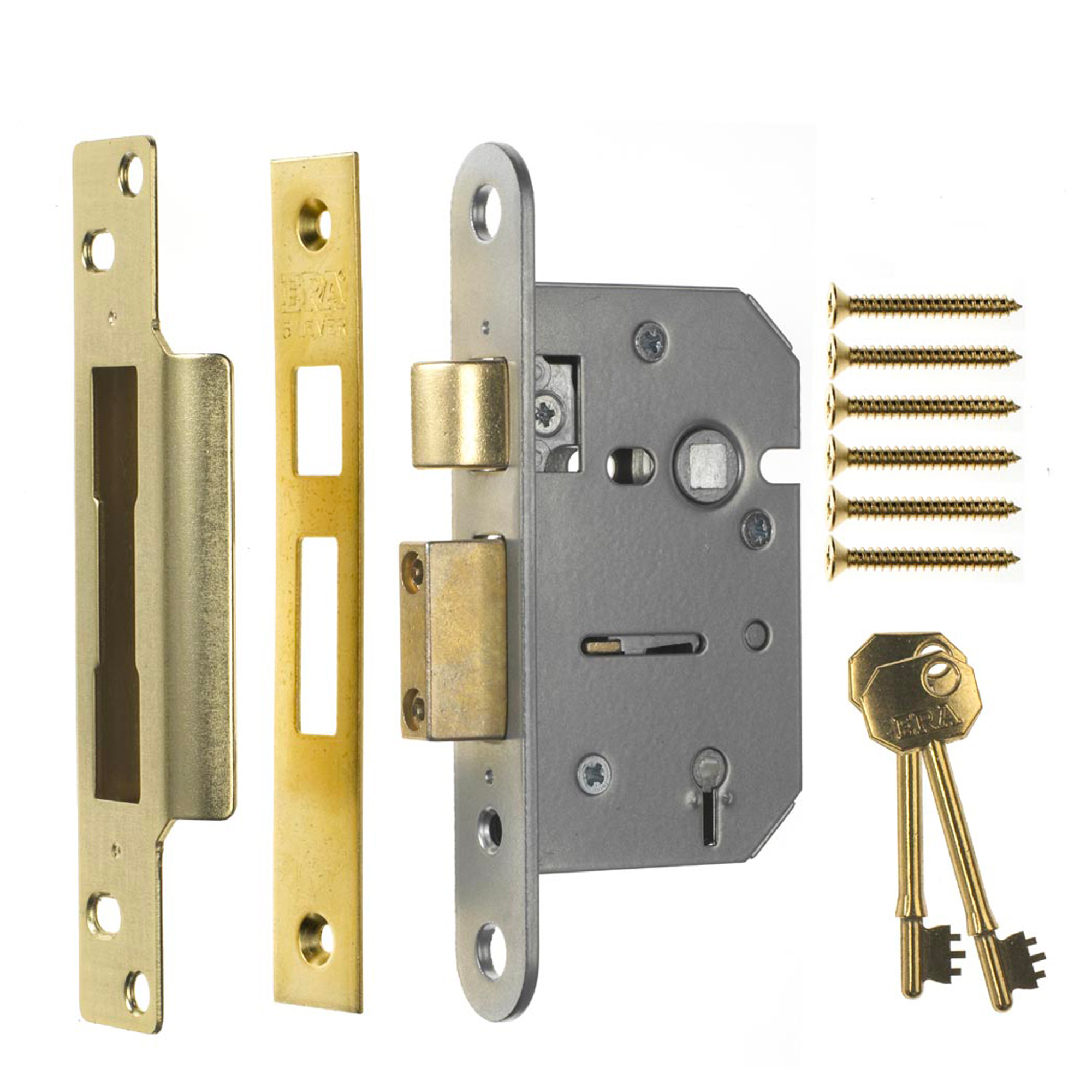

Тело врезного замка встраивается в дверное полотно полностью. Такое устройство обладает достаточным уровнем защиты жилья от взлома и проникновения. Накладной крепится к дверному полотну сверху или может быть частично в нем утоплен. У навесного запорного механизма может быть разный размер и конструкция. Он состоит из цилиндрической дужки и корпуса с секретом и бывает:

• маленьким;
• средним;
• большим.

Выбор врезного, накладного или навесного замка зависит от того, на какой двери он будет установлен.

Все механические замки имеют следующие составные части:

• корпус, который прячет секретный механизм замка;
• ригель или засов;
• сердечник (механизм личинки), в которую вставляется ключ.

Внутри личинки находится секретный механизм замка, который отличается в зависимости от его типа.

Запорный механизм пластиковой, металлический или деревянной входной двери может быть цилиндрический, бессувальдный и сувальдный. Кроме того, есть еще и кодовые замки, винтовые, с шифрами и запорные механизмы на межкомнатных дверей. Таким образом, устройств для обеспечения безопасности и спокойствия достаточно много. Для того, чтобы иметь представление об особенностях и конструкции каждого из них, рассмотрим все эти виды замков подробнее.

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

• верхние и нижние штифты;
• спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

Секретность бессувальдным запорным устройствам дает конфигурация формы щели для ключа. Кроме того, на основании замка напротив ключевой щели расположены заградительные пластины или кольцевые выступы. Они выполнены в виде концентрических кругов, для обхода которых на бороздках ключей вдоль и поперек делают специальные прорези.

Кодовый замок

Кодовый замок может быть электронным или механическим. Для электронного обязательным условием работы является подключение к электрической сети или автономному источнику питания. Механический же прост в установке и использовании. К тому же его легко перепрограммировать при необходимости.

Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

Замки на межкомнатных дверях

Замок может быть установлен не только на входной, но и на межкомнатной двери. Однако полноценными запирающими устройствами его назвать сложно, ведь любой замок должен иметь секрет, обеспечивающий хотя бы минимальную защиту. А замки на межкомнатных дверях такого секрета не имеют. Они включают такие составные части:

• ручки и внешние декоративные накладки;
• ригель, приводимый в движение ручкой;
• блокирующий механизм.

У личинки замка на межкомнатной двери нет никакой внутренней структуры. Через нее можно добраться до внутренней защелки и разблокировать механизм, соединенный с ручкой и препятствующий свободному открытию двери.

Зная, из чего состоят замки и имея представление об их принципе действия, можно увереннее выбирать запорное устройство, от которого зависит ваша безопасность и сохранность личного имущества.

Комментарии

Добавить комментарий

Конструкция и размеры замка для межкомнатных и входных дверей

• Список статей
• Конструкция и размеры дверного замка

Какие составные части дверного
замка?

Внешний корпус – скрывает и защищает внутренний механизм дверного
замка

Передняя планка — это
видимая часть замка после установки. Важно, чтобы отделка соответствовала
остальной части дверной фурнитуры – ручек для дверей, дверных петель, упоров,
защёлок.

Отверстие под поворотный квадрат — через него
проходит поворотный квадрат, с обеих сторон которого соединяются ручки дверной
фурнитуры. Собственно, само название поворотный квадрат означает, что вращательные
движение от ручки передается через него на защелку. Обычно квадраты бывают
сечением 8 мм. А вот от длины поворотного квадрата зависит, куда можно
установить ручки. Как правило, на межкомнатные двери устанавливают квадраты
длиной 100 – 115 мм. А вот для входных дверей требуются более длинные квадраты,
за счет того, что входная дверь шире чем межкомнатная.

Защёлка — это запирающая планка, которая, выступающая
из корпуса дверного замка в раму двери и, таким образом, предотвращает
открывание двери без поворота дверной ручки. Самым распространённым видом
является металлическая, диагонально скошенная защелка, выталкиваемая пружиной.

Однако, дверные замки бывают с пластиковыми и магнитными защёлками. Как пластиковая, так и магнитная защелки
позволяют значительно снизить уровень
шума дверного замка при закрывании межкомнатной двери. Необходимо также
отметить, что магнитные дверные защелки в приоритетном порядке имеют
прямоугольную форму, а не диагонально скошенную. Это обусловлено принципиально
другим механизмом работы. Скошенные защелки работают за счет сжатия пружины
путем надавливания дверной коробки на скошенную часть защелки в корпус замка
при закрывании двери, и последующего его выталкивания пружиной. Магнитные же,
остаются в корпусе замка до тех пор, пока дверь не будет полностью закрыта, там
самым встроенный магнит в ответной планке на дверной коробке, вытягивает
защелку за счет магнитного притяжения.

Засов— в отличии от защелки, засов выполняет охранную
функцию. Засов или ригель, обычно бывает прямоугольной формы и изготовлен из
металла. Приводится в действие только поворотом ключа, цилиндра, фиксатора.

Отверстие под
цилиндр – цилиндровый механизм в замке
выполняет две функции. Путем поворота выдвигает ригель замка, закрывает замок,
и обеспечивает безопасность, в зависимости от его класса, степень защиты и
стойкости к взлому может существенно различаться. Т.е., не прибегая к
противоправным действиям, отрыть замок можно будет только ключом, идущим в
комплекте с цилиндровым механизмом.

Отверстия под
соединительные стяжки – при наличии
данных отверстий на корпусе замка, дверные ручки можно закрепить стяжками, не
проделывая на дверном полотне дополнительных отверстий саморезами.

И так, мы разобрались с конструкцией
дверного замка. Но немаловажным является правильный его подбор по параметрам.

Какие бывают
размеры и параметры дверного замка

Межосевое
расстояние — это расстояние между центром отверстия
под поворотный квадрат дверной ручки и центром замочной скважины (евро или овальным
центром) или защелки-фиксатора для межкомнатных дверей и ванных комнат. Межосевое
расстояние, как правило, бывает от 47 мм для замков дверей ванных комнат и
межкомнатных дверей до 95 мм. Если на дверном полотне только предстоит вырезать
отверстия, то есть широкий выбор дверных замков. Это измерение особенно важно для
дверных ручек на планке. Ведь у них уже фиксированное межосевое расстояние. Так
же необходимо отметить, что данное расстояние зависит от высоты дверного замка.

Бексет – еще одно важное измерение. Расстояние между
передним краем дверного замка и центром замочной скважины. Бэксет обычно бывает
от 40 мм, для задвижек и сантехнических врезных механизмов для межкомнатных дверей, до 80 мм. Данный параметр очень важен,т.к. правильный подбор позволит обойтись без дополнительного высверливания
дверного полотна.
