Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

• Скрытый тип
  • Дюбель-хомуты и дюбель-стяжки
  • Быстросохнущий раствор
• Открытый
  • Клипсы
  • Гвоздевые и другие скобы
  • Монтажная площадка

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

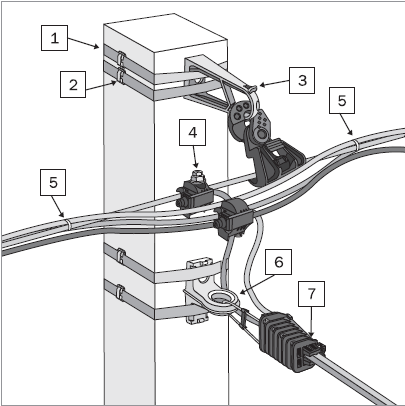

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

• к деревянной поверхности клипсы крепим при помощи саморезов;
• в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Как крепить провод к стене

Если при креплении провода в штробе, от крепежа и проводки не требуется эстетичности. Все равно штроба будет заделана раствором и провод спрятан. Однако при открытой проводке требования к ее внешнему виду играют немаловажную роль. При этом, проводка может как испортить интерьер, так и стать дополнительным его элементом.

Как крепить провод к стене? Какие крепежи лучше использовать.

Металлорукав и клипсы

Внутри жилого помещения такая проводка вряд ли будет эстетичной. Другое дело — снаружи дома, в подсобных помещениях. Например, от счетчика электроэнергии до ввода в дом. В гараже, сарае, мастерской проводка в металлорукаве по клипсам будет оптимальным решением.

Метод крепления не отличается особой сложностью.Сначала размечаются точки крепления клипс. Дюбелями-гвоздями клипсы крепятся к бетонному, кирпичному, каменному основанию. Для крепления к дереву используются саморезы. Затем металлорукав с предварительно втянутым проводом защелкивается в клипы и проводка готова. Следует учесть что размер клипсы должен соответствовать диаметру металлорукава. Если она большая, рукав будет просто выпадать. Если маленькая, защелкнуть металлорукав не получится. Рекомендуемое расстояние между держателями около 50 см. Аналогичным способом, с помощью клипс, можно делать проводку в специальных трубах из ПВХ, полиэтилена, в пластиковой гофре.

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Монтажные площадки

Для простого крепления провода на уже готовую стену, элементы отделки или даже мебель целесообразно использовать монтажные площадки в липким слоем. Они изготавливаются как под крепление одиночного провода, так и под жмут проводов. В первом варианте, площадка имеет специальную скобу куда вставляется провод. Во втором, присоединение кабелей производится при помощи кабельной стяжки. На случай, если липкий слой не справляется с удержанием проводов, в монтажной площадке может быть предусмотрено специальное отверстие под дюбель-гвоздь или саморез.

Керамические и пластиковые изоляторы

Внутренняя проводка на изоляторах сегодня относится к стилю “ретро”. И действительно, в старых домах ее можно встретить достаточно часто. В таком варианте, витой провод проводится по керамическим изоляторам (роликам), которые крепятся к стене. Кроме стиля, к преимуществам такой проводки относится большая пожаробезопасность. Провод не в закрытом пространстве, хорошо охлаждается и находится на расстоянии от стены.

Способы крепления


Обновлено: 07.12.2020 13:38:24

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в основном стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности – не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, являющаяся естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить прочное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки – правильное соединение будет блестящим и гладким, а не гротескным комком припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Соединитель встык с термоусадкой

Сочетая надежность паяного соединения с простотой использования скрутки и ленты, стыковой термоусадочный соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и наденьте разъем на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость: вам не только понадобится специальный термофен, но и сами соединители стоят гораздо больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимное стыковое соединение

Для чего-то, что обладает прочностью припоя, но не нагревается, подойдет обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связано: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5.

Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти блоки являются прекрасным выбором для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Как соединить провода 6 различными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам рано или поздно придется соединить несколько проводов.

Существует несколько различных способов подключения небольших проводов. Некоторым требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть разных способов, один из которых позволяет в дальнейшем легко отсоединить провода.

Внимание: не подключайте провода сетевого напряжения (120/240 В) любым из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экран. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. На самом деле я использовал канцелярский нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это занимает много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом появилось что-то еще, а потом еще что-то и еще, и это просто никогда не кончалось. Сделайте себе одолжение и просто купите один прямо сейчас. Они не такие дорогие, и даже более дешевые работают лучше, чем резать пальцы.

Далее, наличие чего-то, что держит провода на месте, также значительно облегчит вашу работу. Подойдет все, что может удерживать провод, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете распечатать один из множества таких держателей на 3D-принтере.

Естественно, подходящая подставка для пайки — лучший выбор, если вы будете делать это часто. Вам не нужно тратить на это много денег. Тот, что у меня есть, стоил менее 10 евро и даже поставляется с увеличительным стеклом и встроенным светом.

Наконец, если вам нужно соединить провода на месте, то я бы порекомендовал распечатать этот ручной держатель. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Соедините все вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме как для очень краткосрочного решения, пока вы не сможете установить лучшее соединение. Начните с скручивания проволочных прядей как можно туже.

В завершение наклейте изоляционную ленту вокруг скрученной части для изоляции. Лента также обеспечит некоторую прочность, удерживая два провода вместе.

Пайка

Намного лучше спаять провода вместе. Скрутите пряди, как и раньше, используйте что-нибудь, чтобы зафиксировать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который затем помещается под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только касайтесь проводов.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг места соединения и используйте термофен. Трубка усадит и изолирует провода, а также скрепит их.

Пайка и герметизация соединителей

Следующий метод представляет собой комбинацию предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг места соединения и нагрейте. Припой в середине должен плавиться и течь по проводам, а трубка должна сжиматься и держать все на месте.

Простое и эффективное решение, но коннекторы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные соединители для проводов

Используя вставные соединители для проводов, достаточно просто вставить оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать коннектор на одном конце, чтобы в него можно было вставить что-то твердое.

Вероятно, это лучший вариант, если вам нужно соединить несколько проводов. сразу, так как вы можете купить коннекторы с более чем двумя слотами.

Разъемы Dupont

Возможно, вы уже знакомы с разъемами Dupont, поскольку они используются во многих электронных устройствах, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете заменить что угодно за считанные секунды.

Недостатком является то, что они сложнее в сборке и требуют специальных инструментов и соединителей. Вам нужно будет купить разъемы «папа» и «мама», а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество пазов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный обжимной инструмент, который подходит для разъемов Dupont.
