Фонари светоаэрационные | Агроинжиниринг

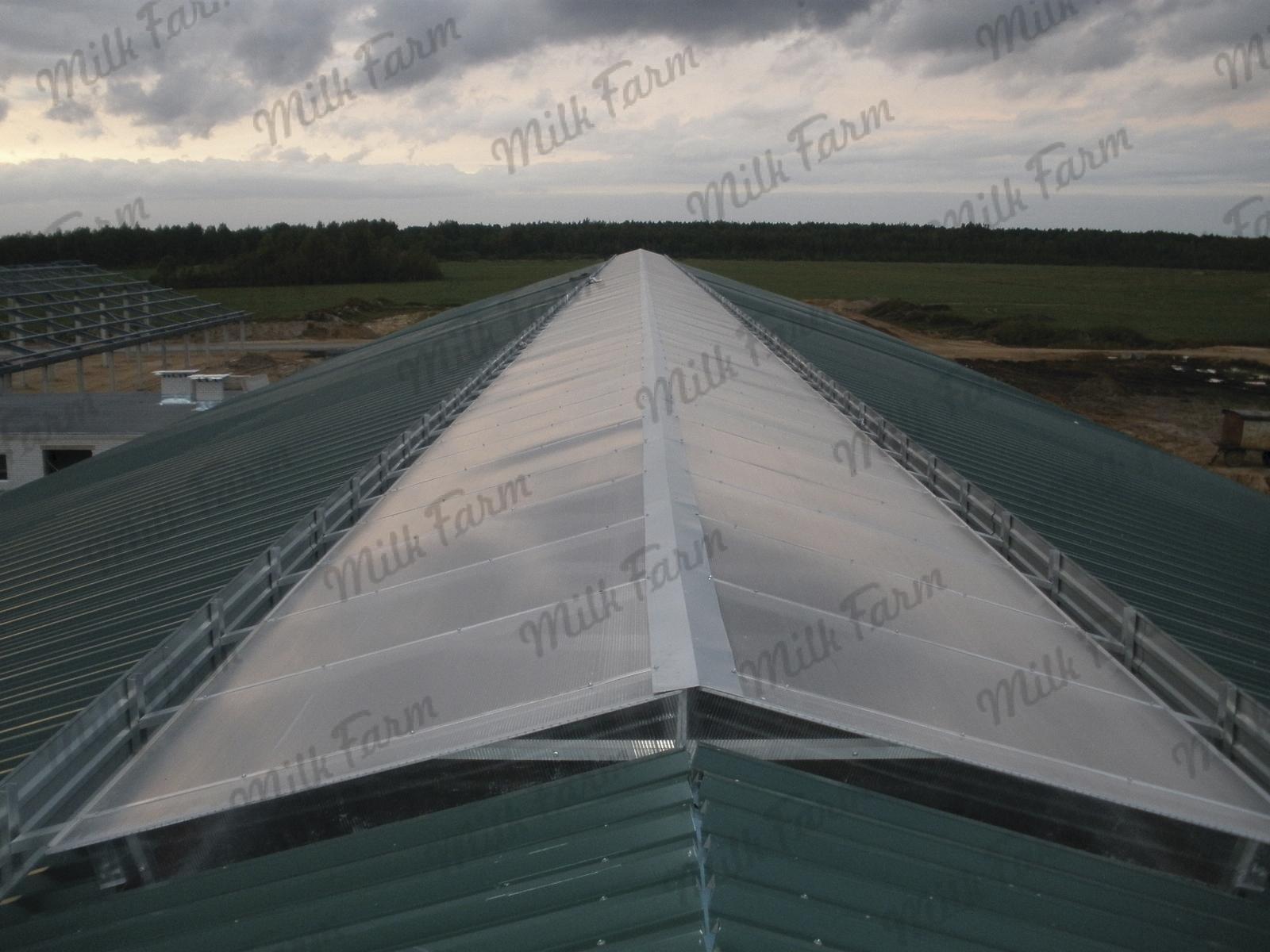

Для освещения помещений верхним естественным светом в покрытиях общественных и промышленных зданий предусматривают проемы, заполняемые специальными конструкциями со светопроницаемым ограждением, которые называют световыми фонарями. Фонари, выполняющие функции как освещения, так и проветривания, носят название светоаэрационных.

Фонари обеспечивают требуемую освещенность помещений, а при необходимости и их аэрацию. По долговечности конструкции фонарей соответствуют классу зданий, водо- и воздухонепроницаемые, обладают соответствующими микроклимату помещений теплоизоляционными характеристи­ками, не допускают образование конденсата на внутренних поверхностях светопроницаемого ограждения, безопасны в эксплуатации, легко под­вергаются очистке и ремонту, возводятся индустриальными методами. Светопрони­цаемую часть фонарей выполняют из силикатного стекла или полимерных стекол.

Силикатное стекло не снижает в процессе эксплуатации светотехнические и прочностные характеристики, не горит, имеет относительно невысокую стоимость. Однако обладает хрупкостью и поэтому плохо воспринимает ударные нагрузки, резкие температурные колебания, неравномерное охлаждение и местную концентрацию напряжений. Для ограждения фонарей используют различного вида листовое строительное стекло, а также изделия из силикатного стекла: стеклопакеты, слоистое стекло (ламинированное стекло), криволинейные элементы сводчатого и купольного типов (моллированное стекло), закаленное стекло, стеклопрофилит, стеклоблоки, линзы.

Полимерные светопроницаемые материалы (сотовый поликарбонат) по сравнению с силикатным стеклом обладают рядом преимуществ. Они имеют меньшую массу, лучшие тепло­технические характеристики, более высокую ударопрочность и вместе с тем обладают хорошими оптическими свойствами, достаточной атмосферостойко­стью и долговечностью. Из полимерных материалов можно изготовить элемен­ты требуемой конфигурации: купола, своды, листы со складчатым, коробчатым и другими видами сечений, жесткость которых больше, чем плоских листов. Повышение жесткости и небольшой вес светопроницаемых полимерных материалов позволяет увеличивать размеры отдельных листов в ограждении фонарей, тем самым уменьшается количество стыкуемых элементов, повышается светоактивность фонаря и индустриальность монтажа конструкций, сокращаются теплопотери, снижается стоимость конструкций.

Характеристики фонаря светоаэрационного производства ООО «Агроинжиниринг»

Предлагаем к поставке надежные и недорогие светоаэрационные и аэрационные фонари собственного производства. Светоаэрационные фонари обеспечивают естественное освещение и оптимальный микроклимат в производственных помещения, помещениях сельскохозяйственного назначения (фермы, свинарники и т.д.).

Изготавливаемые нами фонари светоаэрационные имеют следующую маркировку:

ФСА-В- длинна х ширина  (Открытый фонарь)

ФСА-ВЗМ- длинна х ширина (Закрывающийся фонарь с ручным механизмом)

ФСА-ВЗЭ- длинна х ширина (Закрывающийся фонарь с электроприводом)

ФА-ВЗМ — длинна х ширина  (Аэрационный фонарь с ручным механизмом

Фонарь светоаэрационный изготавливается по СТБ 1967-2009

1. Ветроотражатель – Материал: сталь тонколистовая оцинкованная, б= 0,55 мм. (ГОСТ 14918-80, ГОСТ 1050-88, ГОСТ 19904-90). Изогнутая форма ветроотражателя позволяет снизить ветровую нагрузку на конек и препятствует задуванию в здание.

2. Стойка — материал:опорный алюминиевый профиль  с дополнительными ребрами жесткости, обеспечивающих постоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

3. Светопрозрачные панели – Материал: Структурные панели из поликарбоната, б=10 мм. (ТУ 2246-001-97726592-2007).

Согласно проведенным испытаниям:

— по ГОСТ 30402-96 имеет критическую поверхностную плотность теплового потока 30 кВт/м2 и относится к группе воспламеняемости В2;

— по ГОСТ 30444-97 имеет критическую поверхностную плотность теплового потока более 11 кВт/м2 и относится к группе распространения пламени материала РП1.

4. Ребро жесткости стропил – материал:опорный алюминиевый про-филь с дополнительными ребрами жесткости, обеспечивающих постоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

5. Регулирующий клапан – материал: Структурные панели из поликарбоната , б=10 мм, в обрамление из алюминиевой торцевой планки, с усиливающей стальной шпилькой. Максимальная управляемая длина клапанов 90 м, что позволяет использовать ее при любых габаритах здания.

6. Щетка для ветроотражателя, в алюминиевом профиле – используется для герметичного примыкания ветрозащиты к кровле, предотвращает задувание и потерю разности давлений, что повышает эффективности вытяжки не менее чем на 10%.

7. Стропильная балка – материал: алюминиевый профиль с дополнительными ребрами жесткости обеспечивающих по-стоянную нагрузку 200 кг/м2 (по нормам ТКП EN 1991-1-3-2009) и временную 270кг/ м2 , что соответствует максимальной нагрузке согласно ТКП EN (1990).

Угол наклона стропила составляет 22,5, обеспечивающий естественный скат снега под воздействием силы тяжести с конструкции конька.

8. Конек – материал: алюминиевый профиль b=3 мм. Конек обеспечивает дополнительную жесткость конструкции:

9. Стыковочная планка – материал: алюминиевый профиль H-образный b=10 мм. Монтаж осуществляется с учетом компенсации теплового расширения в зоне крепежного соединения поликарбоната.

10. Ролик – используется для управлением открыванием клапанов конька.

11. Направляющее кольцо используется для управлением открыванием клапанов конька.

12. Регулировочная веревка – используется для управлением открыванием клапанов конька.

Светоаэрационный фонарь с электроприводом для открывания и закрывания.

Требования к проемам светоаэрационных фонарей:

Проём для фонаря: 600 — 4500 мм (в соответствии с расстоянием между продольными балками)

Уклон фонаря: 22,5 градуса

Уклон крыши: от 15 до 30 градусов

По периметру проема необходимо закрепить брус сечением 100х200 мм для крепления стоек каркаса, которые воспринимают всю снеговую и ветровую нагрузки. Крепления бруса не должны выступать за наружную боковую грань бруса, т.к. клапана фонаря должны плотно прилегать к нему.

Для фонарей с электроприводом необходимо предусмотреть в проеме место для крепления электродвигателя.

Гарантийный срок эксплуатации составляет 5 лет, срок эксплуатации соответствует срокам эксплуатации используемых материалов: для поликарбоната – не менее 10 лет, для алюминиевых профилей – не менее 15 лет.

2.1.10.1 Светоаэрационные фонари

Фонари такого типа представляют собой
«П» — образную надстройку над проемом
в крыше (для образования проема в крыше,
в коньке вдоль продольной оси пролета
на стропильные конструкции не укладывают
плиты покрытия). Остекленные поверхности
в таких фонарях располагаются вертикально.

Рисунок 29 Светоаэрационный фонарь

Различные тапы «П»-образных фонарей
выпускаются серийно. Фонари выпускаемые
по серии 1.464-11/82. Выпуск 1.2, имеет один
ярус переплетов. Фонари марки ФС
применяются в покрытиях из стального
профилированного настила по стальным
фермам с уклоном верхнего пояса 0,015.
Пролет ферм 18,24,30 и 36м. Фонари марки ФБ
применяются в покрытиях из железобетонных
плит по стальным (с уклоном верхнего
пояса 0,015) и железобетонным (с уклоном
верхнего пояса 1:12) фермам, а также по
малоуклонным железобетонным фермам с
уклоном 1:20 и 1:30. Полная высота фонаря:
2770мм — при уклоне 0,015; 3220 -при уклоне 1:12;
1:20.

Таблица 11 Фонари по серии 1.464 — 11/82.

Размеры фонарей
унифицированы и согласованы с основными
габаритами зданий. Так ширину их назначают
в зависимости от числа и величины
пролетов здания. Обычно для пролета
шириной 18 м принимают фонари шириной
6м, а для пролетов 24, 30 и 36м принимают
фонари шириной 12м. Фонарь не доводят до
торца пролета на один шаг стропильных
конструкций (6 или 12 м). Высоту фонаря
определяют на основании световых и
аэрационных расчетов. Приблизительно
высоту фонаря можно определить по
таблице 1, в зависимости от ширины
пролета.

Таблица 12 Номинальные размеры
светоаэрационных и аэрационных

Несущим остовом фонаря является стальной
каркас, монтируемый из фонарных ферм и
фонарных панелей. Эти конструкции
выпускаются в виде отдельных отправочных
марок на заводах металлоконструкций.

Фонарные панели устанавливаются на
несущие конструкции покрытия в плоскостях
остекления, т.е. вдоль фонаря, и несут
на себе остекленные створные переплеты
фонаря и механизмы открывания переплетов.
Панели изготавливают длиной 12 м независимо
от шага несущих конструкций покрытия
и различают высотой, которая определяется
номинальной высотой фонаря Нф.

Рисунок 30 Стальной каркас фонаря

Таблица 13 Фонарные панели

Панель представляет собой сварную
решетчатую конструкцию из стержней
№1. . .4, образованных из прокатных швеллеров
№ 12 или гнутых профилей. В нижней части
для образования борта фонаря панель
обшита стальным листом толщиной Змм.
Промежуточный ригель № 2а устанавливается
в фонарях, имеющих по высоте два переплета.

Фонарная ферма устанавливается между
фонарными панелями на несущие конструкций
покрытия поперек фонаря и обеспечивает
поперечную жесткость фонаря.

Таблица 14 Маркировка и основные показатели
фонарных ферм. i4

Фонарная ферма состоит из стержней
различного профиля. Стержни № 5…7
образованы каждый из двух прокатных
уголков, горизонтальный ригель № 5а —
из двух швеллеров. К ригелю подвешивается
продольный монорельс для механизма,
используемого при протирке стекол.

5а — ригель из двух швеллеров; 6 — стойка
из двух уголков; 7 — раскос из двух уголков;
8 — верх несущей конструкции покрытия;
9 — остекленный переплет фонаря.

Рисунок 31

5 — ригель из двух уголков; 5а — ригель из
двух швеллеров; 6 — стойка из двух уголков;
7 — раскос из двух уголков; 8 — верх несущей
конструкции покрытия; 9 — остекленные
переплеты фонаря.

Рисунок 32

Переплеты фонаря изготавливают длиной
6 м. В пределах этой длины в переплет
устанавливается 10 стекол, иногда-5.
Переплеты изготавливаются из прокатных
профилей: верхняя обвязка — из швеллера
высотой 55 мм; нижняя обвязка образует
одновременно отлив; стойки (горбыльки)
изготавливаются из тавра 45х 45×3,8 мм.
Номинальные размеры переплетов по
высоте приняты 1250,1500, 1750

Таблица 15 — Маркировка и основные
показатели переплетов

Для остекления переплетов фонарей
используют оконное стекло толщиной не
менее 4мм. Современные конструкции
фонарей предусматривают крепление
стекол с помощью резиновых профилей.
Для предохранения от несчастных случаев
при использовании неармированного
стекла в плоскости несущих конструкций
устанавливают защитную сетку.

Переплеты всех типов имеют верхнюю
подвеску. Открывание переплетов
предусмотрено на угол до 70° от вертикали
и осуществляется механизмом реечного
типа с дистанционным управлением.

Торцы фонарей могут быть остекленными
и неостекленными. Неостекленные торцы
делают трехслойными по стальному
каркасу: снаружи — волнистые асбестоцементные
листы, затем — фибролит или минеральный
войлок и внутри — плоские асбестоцементные
листы.

Покрытие фонаря обычно повторяет
конструкцию покрытия здания. Фонари
проектируются с наружным водоотводом
и покрытие имеет уклон 1:60.
