Техподдержка Инструкция по укладке георешетки

Объемная георешетка — превосходный геосинтетический материал, образующий при растяжении в рабочей плоскости устойчивый к деформациям каркас, способный надёжно зафиксировать заполнитель (грунт, бетон, кварцевый песок). Сегменты георешетки обладают малым весом. Их легко транспортировать, а небольшие участки возможно даже передвигать вручную.

Эффективность георешетки подтверждалась неоднократно, однако для того чтобы этот геосинтетический материал показал себя на все 100%, его необходимо правильно смонтировать.

Прежде чем приступить непосредственно к самому монтажу георешетки, необходимо тщательно подготовить объект. Комплекс работ по подготовке предусмотрен технологией монтажа и напрямую зависит от задач, возлагаемых на материал, а также условий, в которых этот материал будет применяться.

Рассмотрим особенности монтажа георешетки в зависимости от сферы её применения.

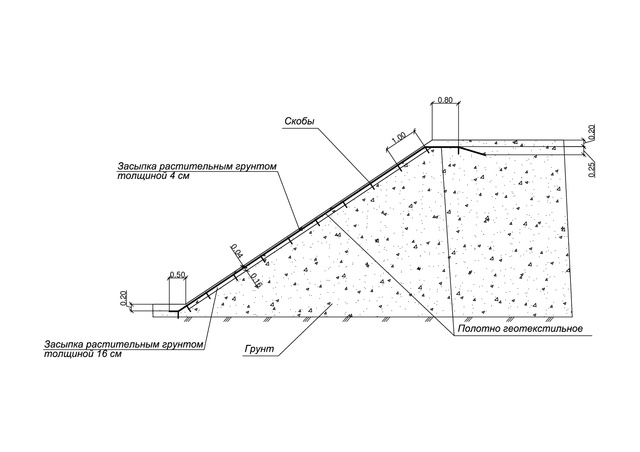

Укрепление склонов при помощи объемной георешетки

Комплекс предварительных работ

Вначале производится проверка чертежа на предмет соответствия геометрическим особенностям и характеристикам местности. После этого происходит планировка откоса и его уплотнение. Затем в соответствии с проектом готовится подошва откоса и траншеи.

Дренаж и защита насыпи

Нетканым геотекстилем покрывается вся поверхность откоса, после чего материал должным образом закрепляется. После этого производится монтаж дренажной системы, а также тщательная проверка правильности её монтажа в соответствии с проектом. Следующий этап — проверка функциональности дренажа.

Монтаж модулей георешетки

1. Монтаж Г-образных штифтов арматуры или крепёжных анкеров вдоль траншеи или же вдоль верхней кромки. Монтаж производится не на полную глубину. Расстояние между центрами зависит от типа георешетки:
   — для георешетки с размером ячеек 210х210 расстояние составляет 210 мм;
   — для георешетки с размером ячеек 400х400 расстояние составляет 400 мм.
2. Растяжка объемной георешетки и монтаж её крайних ячеек на соответствующие штифты или анкеры.
3. Крепёж полностью забивается в грунт заподлицо с поверхностью ячеек модуля.
4. Растяжка объемной георешетки вниз по склону на полную длину.
5. После того как материал полностью растянут, крайние его секции фиксируются при помощи штифтов, анкеров или посредством засыпки заполнителем.
6. Проверка каждой секции георешетки на предмет полного растяжения.
7. Все кромки смежных секций георешетки должны быть выровнены и соединены.
8. Закрепление всех модулей объемной георешетки между собой посредством технологии, описанной проектной документацией.
9. Монтаж дополнительных штифтов или анкеров внутри ячеек развёрнутой и растянутой объемной георешетки с полным соблюдением указанных в документации интервалов.
10. Материал рекомендуется фиксировать тремя-четырьмя анкерами на один квадратный метр георешетки. Распределять их лучше в шахматном порядке, забивая через одну ячейку в вертикальные края и в каждую ячейку горизонтального края, расположенного сверху.
11. Если откос столь глубок, что один модуль решетки не достаёт до его основания, к нему необходимо прикрепить ещё одну секцию. Геосинтетический материал при этом должен быть полностью растянут, а все работы по монтажу второго модуля должны быть произведены согласно приведённой выше документации, начиная с первого пункта.

Высота ячейки

Высота ячейки выбирается в зависимости от угла наклона откоса.

При угле от 0° до 10° высота ребра георешетки составляет 50 мм.
При угле от 10° до 30° — 100 мм.
При угле от 30° до 45° — 150 мм.
При угле от 40° до 45° — 200 мм.

Заполнение секций георешетки

К заполнению ячеек георешетки следует приступать лишь тогда, когда она будет полностью закреплена на откосе согласно проекту. Заполнение может быть произведено с помощью экскаватора, транспортёра, фронтального погрузчика или крана с ковшом. Высота, с которой заполнитель будет падать в ячейки объемной георешетки стандартного размера, не должна превышать 1 метр. В случае использования георешетки с размером ячейки 400х400 мм высота не должна превышать 0,6 метра.

Заполнение следует производить от бровки, постепенно двигаясь в сторону подошвы откоса. Таким образом риск смещения материала сводится к минимуму.

В зависимости от выбранного сыпучего материала заполнение ячеек происходит с той или иной плотностью. Как правило, заполнение производится с избытком, после чего происходит уплотнение, осуществляемое в соответствии с материалом заполнителя, который был использован.

• Бетон заполняет ячейки до самого верха, после чего утрамбовывается до верхней кромки. Затем процедура повторяется снова.
• Растительный грунт (просеянный) должен наполнять ячейки объемной георешетки на 25-45 мм выше её поверхности, после чего он подвергается утрамбовыванию и поверхностной обработке.
• Минеральный материал зернистого типа должен выступать на 25 мм выше уровня поверхности, после чего он проходит тщательное уплотнение трамбующей плитой или ковшом. По итогу заполнитель должен быть на одном уровне с георешеткой, а его излишки удалены.

Укладка георешетки с целью защиты трубопровода

Подготовительные работы

На начальном этапе происходит предварительная планировка. Грунтовая насыпь в случае необходимости доуплотняется. По её поверхности расстилается нетканый геосинтетический материал с перекрытием геотекстиля. Их полотна впоследствии будут сварены между собой при помощи паяльной лампы.

Укладка георешетки

1. Разметка основания.
2. Монтаж крепёжных элементов с обеих сторон основания насыпи.
3. Обваловка сложенных модулей георешетки.
4. Соединение модулей георешетки между собой в верхней части обваловки. Процедура осуществляется посредством термостеплера. Соединение происходит через каждые 2,5 см по длине и каждые 3 секции по ширине.
5. Георешетка закрепляется на анкерах с обеих сторон обваловки, притом стороны необходимо предварительно выровнять между собой. Ячейки по обе стороны обваловки должны совпасть.
6. Монтаж дополнительных крепежных элементов с целью укрепления конструкции.

Заполнение модулей георешетки

При работе с заполнителем следует соблюдать крайнюю осторожность, так как существует риск повредить изоляцию трубопровода. Защитить его можно геотекстилем.

Заполнение ячеек обычно выполняется специальной техникой, однако может происходить и вручную. Высота падения заполнителя не должна превышать 0,6 метров для ячеек размером 210х210 мм и 1 метр для георешетки с размером ячеек 400х400 мм.

Ячеистая структура геосинтетического материала наполняется с избытком порядка 50 мм, после чего уплотняется и выравнивается вручную.

Заключительная планировка, как правило, производится вручную граблями или гладилками. Толщина остаточного слоя над георешеткой не должна быть меньше, чем 20-30 мм.

Защита водотока и организация дренажа при помощи геосинтетических материалов

Укрепление склонов водотока, а также его дна происходит при помощи георешетки и геотекстиля, используемого в качестве разделительной прослойки. Геотекстиль защищает георешетку от контакта с грунтом, что предотвращает заторы и положительно сказывается на надёжности всей конструкции в целом.

Монтаж георешетки

• Вдоль верхней кромки водотока забиваются крепёжные элементы на неполную глубину. Расстояние между элементами (меряется от центра) определяется величиной ячейки. Оно составляет 210 мм для георешетки с ячейками 210х210 мм и 400 мм для ячеек 400х400 мм.
• Производится растяжка полотна с последующим закреплением его крайних секций на стойках.
• Все крепёжные элементы вбиваются в грунт до одного уровня с поверхностью кромок георешетки.
• Полотно георешетки растягивается на всю длину по дну водостока и его откосу.
• Ячейки георешетки удерживаются полностью раскрытыми при помощи крепежа или за счёт заполнения крайних ячеек.
• Внимательно проверяется каждая ячейка на предмет полного растяжения.
• Соседние кромки материала выравниваются и соединяются.
• Модули геосинтетического материала скрепляются согласно проекту.
• Внутрь растянутых ячеек вбивается дополнительный крепёж с соблюдением изложенных в проекте интервалов.
• Если одного модуля георешетки не хватает, чтобы полностью покрыть береговой откос по всей его высоте, к его краю необходимо присоединить ещё один модуль, после чего повторить работу по монтажу описанным выше методом, начиная с первого пункта.

Заполнение ячеек объемной георешетки

После того как все секции материала тщательно закреплены, можно начинать процедуру укладки заполнителя. Она может быть осуществлена при помощи экскаватора с обратной лопатой, фронтального погрузчика, ковша на кране или обыкновенного транспортёра.

Высота падения заполнителя не должна превышать 0,6 метра для геосинтетического материала с размером ячеек 400х400 мм и 1 метра для стандартных ячеек.

Заполнение рекомендуется производить от бровки, постепенно перемещаясь к подошве откоса. Таким образом риск смещения закреплённых секций сводится к минимуму.

Заполнитель накладывается в секции с избытком, после чего производится его уплотнение согласно проекту. По завершении уплотнения происходит поверхностная обработка. Она может быть осуществлена как спецтехникой, так и вручную.

Укладка георешетки для несущих конструкций

Подготовительные работы

Перед началом монтажа все земляные работы должны быть полностью завершены. Предварительно необходимо проверить соответствие данных, изложенных в проекте, реальным условиям работы и параметрам основания. При необходимости может быть проведено дополнительное профилирование и уплотнение.

Дренаж участка

Если того требует документация проекта, на основание укладывают и закрепляют дорнит. После организации дренажа его функциональность должна быть подвергнута тщательной проверке.

Монтаж георешетки

Объемная георешетка растягивается по всему основанию, закрепляется арматурными штифтами Г-образного типа, натяжной рамой, анкерами или же посредством заполнения крайних ячеек. После закрепления все модули объемной георешетки проверяются на предмет полного растяжения. Происходит проверка расположения смежных секций. Все они должны размещаться на одном уровне.

Лишь после того как все вышеописанные процедуры завершены, производится скрепление модулей между собой способом, рекомендованным проектной документацией.

Заполнение георешетки

Засыпку заполнителя можно начинать лишь после того, как закрепление всех модулей георешетки тщательно проверено. Сама процедура может осуществляться обратной лопатой экскаватора либо фронтальным погрузчиком. Высота падения заполнителя не должна превышать 1 метр.

Ячейки георешетки засыпаются с избытком: заполнитель должен выступать от кромки ячеек георешетки в среднем на 50 мм. Далее заполнитель утрамбовывается до требуемой проектом плотности, после чего производится укладывание поверхностного слоя, на который возлагаются защитные функции.
