Наличники телескопические для межкомнатных дверей

Рейтинг статьи

Загрузка…

Виды и установка телескопических наличников

Наличники – декоративный элемент, который обрамляет дверной проем.Кроме того, он закрывает собой щель между коробкой и стеной, что нередко:стены в квартире нечасто бывают идеально ровными. Такая деталь может продаваться отдельно, а может представлять собой комплект с доборами и коробкой.

Виды наличников

В самом простом варианте наличник – это прямая планка шириной в 7 мм и толщиной в 8–10 мм. Закрепляется она вокруг проема и может иметь разную форму – плоскую, каплевидную, круглую или фигурную. Однако такой вариант годится лишь для самых простых случаев.

Если размеры дверного проема, соответственно, створки являются стандартными хотя бы относительно, то параметров откоса это не касается. Конечно, в современных зданиях ширина межкомнатных перегородок и несущих стен более или менее стандартизирована. Однако и здесь встречаются варианты. Во-первых, толщина стен в разных зданиях, а, главное, в домах разного назначения, варьируется в весьма широких пределах. Во-вторых, при переносе проемов строителям также приходит сталкиваться с непривычными инженерными решениями.

В итоге, дверь может вполнеподходить по размерам, чего не скажешь о коробке.Максимум, что может перекрыть рама – толщину до 140 мм. Если же ширина откоса больше, следует устанавливать телескопические наличники и доборы.

Что это такое?

Обычные модели в сечении всегда имеет простую конфигурацию. Форма верхней части может быть разной, но сама планка остается прямой. При установке деталь стыкуется со стойками обычной коробки и таким образом перекрывает зазор между изделием и стеной. Единственная трудность в этом случае – подобрать модель по цвету: беленый дуб, венге, орех.

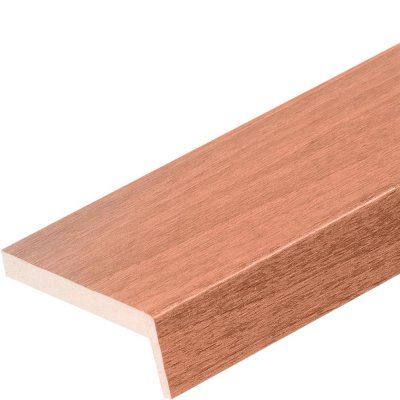

Наличник телескопический на межкомнатные двери имеет г-образную форму.По всей длине деталь загнута под углом в 90 градусов, что и позволяет устанавливать ее в паз. Вторая особенность – наличие этого паза. При его отсутствии такое крепление было бы невозможным.

Г-образная форма позволяет подогнать общую толщину дверной коробки по ширине проема в диапазоне от 10 до 15 мм. Размеры детали варьируются от 90 до 150 мм.

При широких откосах этого недостаточно,поэтому телескопические наличники комбинируются с такими же доборными планками. Последние также имеют соответствующий паз, но форма сохраняется прямая. По сути, это дополнительная вставка, позволяющая расширить раму и перекрыть весь откос. На фото – сборная рама для межкомнатной двери.

Материал изготовления

Телескопическая коробка с наличником должна изготавливаться из одного и того же материала. Важно подобрать не только соответствующий цвет – венге, беленый дуб, вишня, но и материал, поскольку разная древесина и древесно-стружечные плиты обладают разным коэффициентом теплового расширения и по-разному реагируют на перепады влажности.

Телескопическая коробка с наличником

Соответственно, при несовпадении этих величин коробка начнет деформироваться.

  • Шпунтовая или обрезная доска – если рама производится из древесины, тот же материал используется и для доборов. Причем следует выбирать и такую же породу.
  • МДФ – древесно-стружечный материал высокой плотности и прочности. Большой плюс его – хорошая прочность и высокая стойкость к действию влаги и холода. Этот вариант отлично подходит для входной двери. На фото – телескопическая система для створки.
  • Водостойкая фанера – выбор для модели, изготавливаемой из МДФ, ДСП, или путем комбинирования этих материалов. Фанера превосходно держит форму и устойчивая к влаге, так что годится для оформления проема в ванную или санузел.
  • Алюминий – достаточно редкий случай, предназначенный для оформления металлических створок со стеклянными и пластиковыми вставками.

Установка телескопических наличников

Монтаж производится одинаково как для входных, так и для межкомнатных модулей.Однако работа этоне так проста, как кажется, так как из коробки и разного рода планок нужно собрать П-образную конструкцию необходимой толщины.

Установка телескопических наличников

Только наличниками проблему не решить. При большой толщине нужно установить также наборные планки, которые выбирают по общей толщине откоса и подгоняют по величине, если требуется.Если створка уже установлена, приобретают приставные элементы. Монтаж несколько сложнее, кроме того, крепление не столь надежное, однако вполнесебя оправдывает при установке межкомнатных створок.

П-образная конструкция из всех деталей собирается 3 разными способами:

  • верхняя планка устанавливается между вертикальными элементами;
  • установка с опиранием на поперечные стойки;
  • монтаж с запилом на 45 градусов. Это наиболее сложный метод и при самостоятельной установке лучше им не пользоваться.

Общая схема работы следующая:

  1. Подготовка – все отделочные работы должны быть завершены: откосы выравнены, оштукатурены, стены окрашены или оклеенные обоями. Желательно, чтобы был настлан чистовой пол, иначе придется очень тщательно регулировать зазоры между элементами.
  2. Планки подрезают по ширине и длине. Величина подрезки определяется шириной откоса. Запил проще делать под 90 градусов. Для запила под 45 градусов требуется пила с опцией поворота пильного диска.
  3. Устанавливают – временно, вертикальные стойки, по ним отмеряют горизонтальные детали. Также поступают и с доборными элементами: закрепляют временно в пазы рамы и подгонят телескопические доборы и наличники по величине, если требуется.
  4. Сначала собирают горизонтальную перемычку. Изделия входят в паз очень плотно. Если это не так, рекомендуется смазать пазы «жидкими гвоздями» или другим клеевым составом.
  5. То же самое проделывают с вертикальными элементами.
  6. При необходимости детали крепят к стене финишными гвоздями без шляпок.

На видео демонстрируется, как установить телескопическую систему.

Телескопический наличник

В дизайне помещения, фасада здания не последнюю роль играет красивая дверь. Опрятный и эстетичный вид приобретает дверная конструкция при качественном монтаже коробки и точной, аккуратной установке наличников.

Что такое телескопический наличник?

По особенностям конструкции выделяют простые и «ноу-хау» строительной индустрии – телескопические дверные наличники. Удобство этой технологии успели оценить как мастера, устанавливающие двери, так и жильцы квартир и домов. Были времена, когда в качестве материала для их изготовления использовали только дерево. На сегодняшний день применяется металл (алюминий, сталь), пластмасса, МДФ, а поверхность ламинируется и покрывается шпоном или лакируется. Они бывают как плоской или полукруглой формы, так и сложной конфигурации. Их монтаж – последний этап установки, декорирования двери и финишный всего ремонта квартиры или дома (после того, как поклеены обои, прибит плинтус).

Телескопический наличник отличается от обычного наличием тонкого крепежного выступа на задней кромке (находящегося к рабочей поверхности под углом 90 градусов), который вставляется в коробку в специальный крепежный паз. Следует учитывать, что в местах крепления петель дверной коробки, крепежный паз наличников будет перекрываться шурупами. В таких участках выступ удаляется на нужный размер специальной высококачественной фрезой.

Монтаж телескопических наличников

Телескопические наличники обеспечивают самый быстрый и удобный монтаж дверного проема и дают ряд преимуществ установки всей конструкции:

  1. Если стена немного шире, чем коробка, то наличник хороший вариант для того, чтобы не использовать доборы.
  2. Он скроет все нестыковки между коробкой и стеной.
  3. Благодаря такой конструкции, наличники становятся легкосъемными, что дает возможность многократного их демонтажа и монтажа при проведении малярных работ или оклейки стены обоями. При его снятии необходимо учитывать, что усилие при вытаскивании, прикладываем строго перпендикулярно к поверхности стены, иначе крепежный выступ отломится.
  4. Еще одним важным преимуществом является абсолютное отсутствие следов крепления, гвоздей, шурупов или клея.

Компания «ДМ–Сервис» предоставляет телескопические наличники высокого качества, по европейским стандартам. Полный производственный цикл дает возможность выполнять не только индивидуальные, но и оптовые заказы. Качественную, надежная установка дверей обеспечена квалифицированными специалистами, использующими для работы профессиональное оборудование.

Телескопические наличники и обычные: что лучше?

Установка межкомнатных дверей предусматривает несколько этапов различных работ. Первым делом необходимо купить межкомнатную дверь, потом установить. Однако на этом все не заканчивается, ведь нужно сделать так, чтобы данный элемент гармонично вписывался и украшал интерьер. В этот момент на помощь приходят наличники (откосы или обналичка). Сейчас рынок представлен различными видами и моделями таких декорирующих элементов. В сегодняшней статье, я хочу рассказать про межкомнатные телескопические наличники и накладные (обычные). Я постараюсь объяснить, чем они отличаются и какие преимущества имеют.

Зачем нужны?

Перед тем как приступить к видам наличников, или как принято говорить в быту откосов (обналичек), дайте разберемся что это такое и зачем они нужны? Наличники – это планки, которые устанавливаются по периметру дверной коробки. Они изготавливаются из различных материалов, и имеют разную форму. Последний наиболее дорогой вариант. Основная функция наличников – это скрыть щель между стеной и дверной коробкой, а также придать завершенность всей дверной конструкции. Они противостоят сквозняками и сохраняют тепло. Выполняют значительную декоративную функцию. Хорошо подобранный оттенок, позволяет значительно преобразить интерьер. По способу своей установки, выделяют следующие виды наличников:

  • обычные или накладные наличники;
  • телескопические наличники.

Обычные наличники

Наиболее распространенным видом, исходя из способа установки, являются накладные наличники (откосы). Чтобы осуществить их монтаж и скрыть щель между дверной коробкой и стеной, используются гвозди, шурупы, клей или герметик. Такими средствами откосы крепятся к стене. Данный вид получил большую популярность, в связи с простотой установки, да и ранее про телескопическую систему мало кто знал.

Телескопические наличники

Телескопические наличники – это более сложная конструкция. Такие откосы не нужно прибивать, приклеивать, прикручивать или садить на герметик. Две планки с наружной и внутренней стороны межкомнатной двери прекрасно скрепляются между собой, при помощи оригинальной Г-образной формы. Один край откоса имеет закругленную форму, она плотно прилегает к плоскости стены. Второй загнут, и при монтаже плотно входит в паз дверной коробки, что позволяет прочно соединиться с ней.

Преимущества телескопических наличников

Кроме различий в способе установки, существует еще большое количество возможностей и преимуществ у телескопических наличников, по сравнению с обычными (накладными) вариантами.

  1. Использование телескопических наличников, позволяет избежать установки доборов для межкомнатных дверей. Однако это лишь в том случае, если толщина дверной коробки не превышает 1,5-2 см. Они легко закроют щель между ней и стеной.
  2. Телескопические откосы могут устанавливаться не только на дверную коробку, а и на планки доборы.
  3. Если стена кривая, то выставить межкомнатную дверь по уровню у вас получится. Однако при использовании накладных или обычных наличников, щель между дверной коробкой и стеной будет просто огромной. Придется выравнивать стены, или наблюдать не сильно приятную картину. В ином варианте, дверь будет установлена криво, и будет фиксироваться её положение, то есть она будет постоянно или открываться или закрываться. В случае с телескопическими наличниками, данную погрешность можно легко скрыть. Таким образом, межкомнатная дверь буде установлена по уровню, большого зазора не будет видно.
  4. Преимущество телескопических наличников еще и заключается в том, что стыки между планками менее заметны, а сама установка не требует каких-либо дополнительных средств.
  5. Демонтаж телескопических наличников можно провести, не повредив их. С обычными откосами сделать это будет труднее.

Совет от меня

Подводя итог, хочется сказать, что накладные наличники очень популярны. Это можно объяснить тем, что они не дорогие и все привыкли к ним. Однако, на мой взгляд, выбор телескопических откосов будет намного актуальнее. Возможности, которые несет в себе данный вид обналички, значительно шире, чем при обычных откосах. В настоящее время существует множество различных моделей и материалов, из которых они производятся. Любой желающий может подобрать что-то для своего интерьера.

Если вы еще не читали статью моего коллеги, о новинках в мире бензопил в 2018 году, то вам сюда.

Надеюсь моя статья была вам предельно понятна и полезна, если у вас есть какие-то вопросы или мысли по данной теме, то излагайте их в комментариях. Я с удовольствием отвечу всем!

Установка наличников на межкомнатные двери. Секреты: как крепить без гвоздей, телескопические наличники

Наличники – это элементы декора, используемые при отделке дверных и оконных проёмов. Они применяются для сокрытия щелей. Тем самым служат для улучшения внешнего вида дверей и окон. Существует два типа наличников: наружные и внутренние. В этой статье мы поговорим о наличниках для межкомнатных дверей. Они могут различаться по материалу, цвету, форме и способу крепления.

Содержание статьи:

  1. Виды наличников
  2. Необходимый инструмент
  3. Типы креплений
  • Финишные гвозди
  • Жидкие гвозди
  • Саморезы
  • Клювы
  1. Способы установки
  • Под углом 90
  • Под углом 45
  • Телескопические наличники
  • Установка пластиковых наличников
  1. Стыковка наличника с плинтусом

Ещё до начала выбора наличников следует знать, что устанавливать их на межкомнатные двери нужно только после завершения отделки стен и до укладки напольного плинтуса.

Виды наличников

Для того чтобы легче было выбрать наличники, или как их ещё называют — планки, давайте разберёмся какие они вообще бывают. Первым делом смотрят на материал, из которого они сделаны:

Деревянные планки считаются наиболее универсальными, так как их можно покрасить в нужный цвет. Крепят их на жидкие гвозди, если стена ровная, либо на гвозди без шляпок.

Ламинированные наличники из МДФ (мелкодисперсионной фракции) с виду сложно отличить от деревянных. Но в отличие от предыдущих покрасить их не получится, поэтому выбирают из готовых цветов. Для МДФ любой из возможных вариантов крепления. При креплении на гвозди без шляпок заранее необходимо просверлить несквозные отверстия.

Изделия из ПВХ, как правило, используют с пластиковыми дверями. Крепят их либо на клей, либо на монтажный перфорированный профиль.

Металлические изделия несомненно являются наиболее надёжными и долговечными. Чаще других встречаются стальные и алюминиевые. Однако, этот вид наличников имеет специфический внешний вид и используются в основном на входных дверях.

Существуют также гипсовые, керамические и полиуретановые наличники. Но они отличаются не обычным внешним видом и редко используются в обычных, жилых квартирах, домах. Также они не отличаются прочностью.

Кроме материала, наличники различаются по способу крепления: накладные и телескопические. Последние имеют собственные пазы для крепления.

Необходимый инструмент

Для установки наличников вам понадобятся:

  1. Карандаш
  2. Рулетка
  3. Отвес
  4. Угольник
  5. Уровень
  6. Торцовочная пила или ножовка.
  7. Молоток

Типы крепление

Перед тем как устанавливать наличники на заготовке необходимо отметить угол спила и нужную длину. По этой разметке планку отрезают торцовочной пилой, а в случае её отсутствия ножовкой с использованием стусло, которое поможет отрезать под углом 45 градусов. Как и в любом другом случае инструмент лучше использовать качественный. Это поможет избежать лишних неровностей, неточностей и соответственно лишних проблем.

Наличники плоской формы крепят под углом 90 градусов, деревянные и МДФ – под углом 45 градусов. Рассмотрим возможные варианты фиксации.

Финишные гвозди

Деревянные и МДФ наличники проще и лучше крепить гвоздями с плоскими шляпками. Тогда при необходимости их легко демонтировать. А чтобы наличники не демонтировались сами собой и крепко держались, гвоздь следует вбить в дверную коробку хотя бы на 20 – 25 мм. Расстояние между гвоздями лучше делать одинаковое. Для упрощения задачи предварительно можно просверлить сквозные отверстия в ланке. В конце, чтобы гвозди не нарушали внешний вид, их можно закрасить восковым карандашом.

Так же гвозди можно вбить сперва в дверную коробку. Затем кусачками убрать у них шляпки. Длина видимой части гвоздя без шляпки не должна быть больше толщины планки. Далее, приставив наличник к гвоздям, в месте расположения этих гвоздей к планке прикладывают деревянный брус, завёрнутый в ткань, и несколькими лёгкими ударами молотка планка насаживается на гвоздь.

Жидкие гвозди

Для безупречного внешнего вида, без видимых элементов фиксации используют специальный клей — «жидкие гвозди». Однако, этот способ отличается слабой фиксацией и сложностью при демонтаже. Кроме того, его можно использовать только на безупречно ровных стенах. Но если вы решили, что этот способ крепления — наиболее подходящий для вас, то нанесите клеящий состав на заднюю сторону наличника и крепко прислоните к стене. В случае с межкомнатной дверью достаточно продержать планку в таком положении около минуты.

Саморезы

Этот способ похож на первый, с использованием финишных гвоздей. Естественно, вместо гвоздей тут саморезы. Порядок крепления аналогичный. Верхушку следует утопить в планке и закрасит восковым карандашом.

Крепление клювами

Этот отличается тем, что в нём не используются никакие из вышеперечисленных креплений. Наличник сам оснащён фиксатором, по форме очень похожем на клюв. Отсюда и название. Это крепление вставляют в углубление на дверной коробке. Таким образом, внешне крепление никак не видно. Но по прошествии времени стыки могут разрушаться, тогда их нужно будет обработать клеем.

Способы установка

Установку наличников надо начинать со стороны, в которую открывается дверь. Это объясняется тем, что петли мешают креплению планки к дверной коробке. Поэтому приходится делать отступ, одинаковый по всем сторонам.

Бывает, что дверь находится в углу, тогда наличники устанавливаются только с двух сторон. Либо можно отпилить половину ширины планки и установить её со стороны прилегающей стены (как на фотографии).

Также бывают случае, когда наличник устанавливается только с одной стороны. Например, когда с других сторон откосы отделываются плиткой или чем-либо другим.

Крепление под углом 90

В этом варианте крепления используются изделия плоской формы. Места срезов следует обработать лаком или акриловой краской. Шов можно делать как горизонтальным, так и вертикальным.

Крепление под углом 45

Этот способ подходит для фигурных и скруглённых наличников. Порядок действий следующий:

Замерить от пола высоту вертикальных планок. Они ставятся на пол, следовательно, их стыки с плинтусами будут сбоку. Высоту вертикальных элементов замеряют от пола. Планки снизу ставят на напольное покрытие, отчего стыки плинтусов и дверных наличников получаются сбоку.

Затем заготовку отрезают по разметке с использованием торцовочной пилы, а при её отсутствии с помощью ножовки и стусло. Сверху режут под 45 градусов с нужной стороны.

Теперь боковые наличники прикрепляют не выше чем до половины, так чтобы сверху они отгибались.

Верхние незакреплённые части наличников отгибают и под них кладут верхнюю часть. В местах стыка отмечают линии под углом 45 градусов, затем лишнюю часть срезают. Теперь можно закрепить наличники во всех оставшихся местах.

Телескопические наличники

Особенность этого вида установки в том, что тут не требуются дополнительные приспособления, так как сама конструкция наличника предусматривает крепление, состоящее из шлица и паза. Главное требование – наличие выступа между дверной коробкой и межкомнатной перегородкой. Так же важно, чтобы прилегающие стены были ровными.

Установка пластиковых наличников

Для пластиковых наличников клей используется крайне редко, так как с ним соединение получается не надёжным. Чаще используют монтажный профиль:

  • По размерам дверной коробки (можно чуть меньше) отрезают монтажный профиль.
  • Стыковочные места отпиливают под углом 45 градусов.
  • Фиксация профиля осуществляется саморезами к дверной коробке. Если дверь дешёвая (китайская), то монтажный профиль закрепляется на стене, так как затянуть надёжно саморезы в такую дверь не получится.
  • Профиль прикручивается от середины в две стороны. При этом следят за соблюдением уровня.
  • Затем измеряют высоту боковых частей и срезают их верхушки под углом 45 градусов. Далее заготовки вставляются в пазы вертикальных профилей, там они могут двигаться.
  • В срез планок вставляют крепление – угловую фурнитуру. Верхушку вымеряют и с двух сторон срезают под 45 градусов. Изделие соединяют с вертикальными наличниками, фиксируя в монтажном профиле.

Стыковка наличника с плинтусом

Некоторые люди думают, что наличники внизу нужно обрезать, так как там должен идти плинтус. Это неправильно. Обрезать нужно сам плинтус, иначе это выглядит не красиво. Поэтому в самом начале статьи мы сказали, что наличники устанавливаются раньше плинтусов.

На пластиковых плинтусах есть декоративные заглушки, позволяющие сделать стык плинтуса с наличником аккуратным.

На деревянном плинтусе делается срез под 45 градусов. Это позволяет сравнять толщину плинтуса с толщиной наличника.

Таким образом, в данной статье мы разобрали тему наличников для межкомнатных дверей. Следуя нашим советам и рекомендациям вы без труда сможете сами выбрать способы крепления и установки планок и реализовать их в домашних условиях.

голоса

Рейтинг статьи

Оценка статьи:

Загрузка. ..

Adblock
detector

объектов BIM — Скачать бесплатно! Автоматическая раздвижная дверь (узкая рама) — Четырехстворчатая телескопическая — С боковыми панелями — В стену — SL/PSA

Спецификация

  • Раздвижная дверь Gilgen с низкопрофильной рамой
    Система автоматических раздвижных дверей Gilgen с низкопрофильной рамой
    Система автоматических раздвижных дверей Gilgen, проверенная TÜV на соответствие EN 16005 и DIN 18650.
    Блок раздвижных дверей Gilgen SL в сочетании с системой алюминиевых профилей Gilgen PSA.
    Элегантная интеграция в привод раздвижной двери всех исполнительных компонентов, сенсорных элементов и профилей створок. Цифровой блок управления с сенсорным дисплеем. Электронный блок управления с автоматическим реверсивным и стопорным механизмом обеспечивает обнаружение опасности разрыва. Подходит для подключения через конфигурацию BUS или обычную систему проводки. Система привода с шумоизоляцией и гашением вибрации.
    Зубчатый ремень с низким уровнем шума. Ходовая тележка с роликами противодавления, регулируемая по высоте/глубине.
    ( ) Высота корпуса привода 100 мм
    ( ) Высота корпуса привода 140 мм
    ( ) Высота корпуса привода 140 мм для телескопической раздвижной двери
    Покрытие корпуса привода
    Стандарт: алюминиевая крышка привода шарнирного типа, предназначенная для легкого обслуживания и обслуживания, с механической системой фиксации и защитой от падения.
    По желанию:
    ( ) Установка в подвесной потолок: прочное алюминиевое покрытие, которое можно снять снизу.
    Корпус привода полностью интегрирован в подвесной потолок.
    ( ) Запираемая крышка корпуса привода с запорным цилиндром.
    Дверные полотна и фиксированные боковые панели
    Чистая высота (мм): ……….
    Ширина в свету (мм): ……….
    Конфигурация системы:
    ( ) Одностворчатая, левосторонняя
    ( ) Одностворчатая, правосторонняя
    ( ) Двойное разделение
    Конфигурация телескопической раздвижной двери:
    ( ) Двухстворчатый, левосторонний
    ( ) Двухстворчатая, правосторонняя
    ( ) Четырехлистник
    Панели боковых дверей:
    ( ) С фиксированной боковой панелью(ями)
    ( ) Без боковой панели
    Защитные листы:
    ( ) Узкие цельностеклянные защитные створки в шарнирном исполнении (предназначены для индивидуальной защиты при открытии створок раздвижных дверей). НЕ используйте в сочетании с телескопической конфигурацией!
    ( ) Защитное стекло для закрытия зазора между защитным листом и фасадом
    Система профилей створки Gilgen PSA
    Каркас по периметру из тонких, но прочных алюминиевых профилей. Вертикальная блокировка между створками раздвижных дверей и боковыми панелями повышает безопасность в закрытом положении, обеспечивает устойчивость и обеспечивает защиту от сквозняков.
    Сухое остекление с резиновыми уплотнителями для быстрой и простой замены, при необходимости, стеклянных или алюминиевых профилей. Доступно стекло толщиной 6 мм, 8 мм или 10 мм.
    Тип стекла: ………………. / толщина стекла: ………. (6/8/10 мм)
    Обработка поверхности
    ( ) Порошковое покрытие в цветах RAL: …..
    ( ) Порошковое покрытие в цветах NCS: …..
    ( ) Алюминий, естественное анодирование E6/EV1
    [ ] Анодированное покрытие цвета алюминия. Код цвета: …..
    Нижняя направляющая
    ( ) Боковые направляющие с фиксированной точкой
    ( ) Полноразмерная направляющая, встроенная в пол, для надежной работы и повышенной устойчивости к давлению ветра и принудительному открыванию. Дверные полотна направляются по всей ширине, а направляющая является сменной.
    По желанию:
    ( ) Нижняя направляющая с подогревом для предотвращения образования льда
    ( ) Дренажная нижняя направляющая для систем, подверженных воздействию погодных условий.
    Варианты системы привода/управления
    Аварийный выход и спасательный доступ
    ( ) Резервная конфигурация для использования на аварийных выходах и спасательных путях. Эта функция, протестированная TÜV, соответствует последним стандартам (EN 16005 и DIN 18650), в том числе применимым к обнаружению опасностей зазоров и ограничению усилия. Важные для безопасности элементы и компоненты управления соответствуют уровню производительности «d» в соответствии с EN ISO 13849.-1.
    [ ] Аварийный режим работы
    В случае сбоя питания батареи обеспечивают работу еще от 30 до 60 минут. Система постоянно контролирует уровень заряда аккумулятора, чтобы убедиться, что он будет работать в чрезвычайной ситуации. Окончательное движение двери (открытие или закрытие) в случае низкого уровня заряда может быть запрограммировано.
    Дополнительные элементы управления
    ( ) Радиоприемник Gilgen и ручной передатчик GFU
    ( ) ИНТЕРФЕЙС
    Расширение управления с дополнительными входами и выходами для расширенных функций.
    ( ) Релейная плата для монтажа на интерфейс с 4 беспотенциальными выходами
    Механизм блокировки
    ( ) Механизм автоматической блокировки, встроенный в корпус привода
    ( ) Стандарт
    ( ) FAIL SAFE (надежная разблокировка в случае сбоя питания)
    ( ) FAIL SECURE (надежная блокировка в случае сбоя питания)
    ( ) Аварийный выход и спасательный доступ (функция: закрытый выход, обязательно с резервным управлением)
    ( ) Longlife (удвоенный срок службы стандартного замка)
    ( ) Напольные замки с ручным управлением, установленные на дверных полотнах
    По желанию:
    ( ) Контроль положения дверного полотна и состояния замка TUWE (VdS), напр. для подключения к системе сигнализации.
    ( ) Ручной внутренний разблокирующий механизм, предназначенный для установки в профиль рамы, в коробку накладного/заподлицо.
    ( ) Ручной внутренний разблокирующий механизм для установки внутри/на боковой поверхности корпуса привода.
    Настраиваемая длина дышла позволяет установить идеальную рабочую высоту для безбарьерного доступа.
    ( ) Блокируемая ручная разблокировка снаружи для ситуаций, когда нет другого доступа в помещение.
    Сенсорная система и защита пользователя
    ( ) COMBISCAN-PI, встроенный датчик открытия/безопасности, встроенный в корпус привода. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания. Соответствует требованиям к открывающимся элементам, установленным в направлении эвакуации (резервная конфигурация аварийного выхода).
    ( ) COMBISCAN-PI, встроенный датчик открытия/безопасности, установленный снаружи в крышке или несущем профиле. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания.
    ( ) COMBISCAN-SM, для накладного монтажа на перемычке или фасаде. Датчик открытия и безопасности. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания. Соответствует требованиям к открывающимся элементам, установленным в направлении эвакуации (резервная конфигурация аварийного выхода).
    ( ) SAFESCAN-PI, встроенный датчик безопасности, встроенный в корпус привода. Сканирующий защитный барьер для надежного контроля вторичной замыкающей кромки во время открывания.
    Элементы управления
    Цифровая панель управления с сенсорным дисплеем с подсветкой для выбора функций двери, настройки всех параметров двери и отображения рабочих данных.
    Установка панели управления
    ( ) В корпусе привода (установлен на блоке управления)
    ( ) С пластиковой рамкой скрытого типа Feller Ediziodue, белого цвета. Для установки в заглубленной коробке.
    ( ) С пластиковой рамкой поверхностного типа Feller Ediziodue, белая. Для поверхностного монтажа
    ( ) Панель управления KOMBI с выбором режима цилиндра ключа АВТОМАТИЧЕСКАЯ НОЧНАЯ ФУНКЦИЯ (для резервированных систем). Сенсорный дисплей с подсветкой для выбора функции двери, настройки всех параметров двери и отображения рабочих данных. Пластиковая рамка Feller Ediziodue, белая.
    ( ) Панель управления KOMBI с цилиндрическим ключом для блокировки выбранного режима работы. Сенсорный дисплей с подсветкой для выбора функции двери, настройки всех параметров двери и отображения рабочих данных. Пластиковая рамка Feller Ediziodue, белая.
    Установка панели управления KOMBI:
    ( ) С пластиковой рамкой скрытого типа Feller Ediziodue, белого цвета. Для скрытого монтажа в двойной коробке (глубина 1 ½)
    ( ) С пластиковой рамкой поверхностного типа Feller Ediziodue, белая. Для поверхностного монтажа
    Элементы управления/приведения в действие
    ( ) Бесконтактная кнопка CleanSwitch для оптимальной гигиеничной работы
    ( ) Кнопка OPEN, белая, от Feller EDIZIOdue
    ( ) Кнопка OPEN с зеленой подсветкой от Feller EDIZIOdue
    ( ) Кнопка АВАРИЙНОГО ОТКРЫТИЯ, с зеленой подсветкой, с символом «аварийный выход»
    ( ) Импульсный выключатель ОТКР с ключом
    Столб управления
    ( ) Стойка управления дает возможность установить необходимые элементы управления и исполнительные элементы в непосредственной близости от двери в легкодоступном месте. Установка стойки управления на готовый или на чистый пол.
    Гильген Дверные Системы АГ
    Фрайбургштрассе 34
    CH-3150 Шварценбург
    www.gilgendoorsystems.com

Объект BIM — Раздвижная — Автоматическая раздвижная дверь (узкая рама) — Четырехстворчатая телескопическая — С боковыми панелями — В стену — SL/PSA — Gilgen | Полантис

Главный Материал Алюминий
Вторичный материал Стакан
Разработано в Швейцария
Изготовлено в Швейцария

Раздвижная дверь Gilgen с низкопрофильной рамой

Система автоматических раздвижных дверей Gilgen с низкопрофильной рамой
Система автоматических раздвижных дверей Gilgen, проверена TÜV на соответствие EN 16005 и DIN 18650.
Блок раздвижных дверей Gilgen SL в сочетании с системой алюминиевых профилей Gilgen PSA.

Элегантная интеграция в привод раздвижной двери всех исполнительных компонентов, сенсорных элементов и профилей створок. Цифровой блок управления с сенсорным дисплеем. Электронный блок управления с автоматическим реверсивным и стопорным механизмом обеспечивает обнаружение опасности разрыва. Подходит для подключения через конфигурацию BUS или обычную систему проводки. Система привода с шумоизоляцией и гашением вибрации.
Зубчатый ремень малошумный. Ходовая тележка с роликами противодавления, регулируемая по высоте/глубине.

( ) Высота корпуса привода 100 мм
( ) Высота корпуса привода 140 мм
( ) Высота корпуса привода 140 мм для телескопической раздвижной двери

Крышка корпуса привода
Стандарт: Алюминиевое покрытие привода шарнирного типа, разработанное для удобства обслуживания и обслуживания доступа, с механической системой фиксации и защитой от падения.

Дополнительно:
( ) Установка в подвесном потолке: прочное алюминиевое покрытие, которое можно снять снизу.
Корпус привода полностью встроен в подвесной потолок.
( ) Запираемая крышка корпуса привода с запорным цилиндром.

Дверные полотна и фиксированные боковые панели
Высота в свету (мм): ……….
Ширина в чистоте (мм): ……….

Конфигурация системы:
( ) Одностворчатая, левосторонняя
( ) Одностворчатая, правосторонняя
( ) Двустворчатая

Конфигурация телескопической раздвижной двери:
( ) Двустворчатая, левосторонняя
( ) Двухстворчатый, правосторонний
( ) Четырехстворчатый

Боковые дверные панели:
( ) С фиксированной боковой панелью
( ) Без боковой панели

Защитные листы:
( ) Тонкие цельностеклянные защитные листы в шарнирной конфигурации (предназначены для индивидуальной защиты при открытии раздвижной двери листья). НЕ используйте в сочетании с телескопической конфигурацией!
( ) Защитное стекло для закрытия зазора между защитной створкой и фасадом

Профильная система створки Gilgen PSA
Каркас по периметру из тонких, но прочных алюминиевых профилей. Вертикальная блокировка между створками раздвижных дверей и боковыми панелями повышает безопасность в закрытом положении, обеспечивает устойчивость и обеспечивает защиту от сквозняков.
Сухое остекление с резиновыми уплотнителями для быстрой и простой замены, при необходимости, стеклянных или алюминиевых профилей. Доступно стекло толщиной 6 мм, 8 мм или 10 мм.

Тип стекла: ………………. / толщина стекла: ………. (6 / 8 / 10 мм)

Обработка поверхности
( ) Порошковое покрытие цветов RAL: …..
( ) Порошковое покрытие цветов NCS: …..
( ) Алюминий, естественное анодирование E6/EV1
[ ] Анодированное покрытие цвета алюминия. Цветовой код: …..

Нижняя направляющая
( ) Боковые направляющие с фиксированной точкой
( ) С полноразмерной направляющей, встроенной в пол, для надежной работы и повышенной устойчивости к давлению ветра и принудительному открыванию. Дверные полотна направляются по всей ширине, а направляющая является сменной.

Дополнительно:
( ) Нижняя направляющая с подогревом для предотвращения образования льда
( ) Нижняя направляющая с дренажем для систем, подверженных воздействию погодных условий

Опции системы привода/управления
Аварийный выход и спасательный доступ
( ) Резервная конфигурация для использования на аварийных выходах и спасательных путях. Эта функция, протестированная TÜV, соответствует последним стандартам (EN 16005 и DIN 18650), в том числе применимым к обнаружению опасностей зазоров и ограничению усилия. Важные для безопасности элементы и компоненты управления соответствуют уровню производительности «d» в соответствии с EN ISO 13849-1.
[ ] Аварийный режим работы
В случае сбоя питания батареи обеспечивают работу еще от 30 до 60 минут. Система постоянно контролирует уровень заряда аккумулятора, чтобы убедиться, что он будет работать в чрезвычайной ситуации. Окончательное движение двери (открытие или закрытие) в случае низкого уровня заряда может быть запрограммировано.

Дополнительные элементы управления
( ) Радиоприемник Gilgen и ручной передатчик GFU
( ) ИНТЕРФЕЙС
Расширение управления с дополнительными входами и выходами для расширенных функций.
( ) Релейная плата для монтажа на интерфейс с 4 беспотенциальными выходами

Блокировочный механизм
( ) Автоматический блокирующий механизм, встроенный в корпус привода
( ) Стандартный
( ) FAIL SAFE (надежная разблокировка в случае отказа сети )
( ) FAIL SECURE (надежная блокировка в случае сбоя питания)
( ) Аварийный выход и спасательный доступ (функция: закрытый выход, обязательно с резервным управлением)
( ) Longlife (удвоенный срок службы для стандартной блокировки)
( ) Напольные замки с ручным управлением, установленные на дверных полотнах

Дополнительно:
( ) Мониторинг положения дверного полотна и состояния замка TUWE (VdS), напр. для подключения к системе сигнализации.
( ) Ручной внутренний разблокирующий механизм, предназначенный для установки в профиль рамы, в коробку накладного/заподлицо.
( ) Внутренний ручной расцепляющий механизм для установки внутри/сбоку корпуса привода.
Настраиваемая длина дышла позволяет установить идеальную рабочую высоту для безбарьерного доступа.
( ) Запираемая ручная разблокировка снаружи для ситуаций, когда нет другого доступа в помещение.

Система датчиков и защита пользователя
( ) COMBISCAN-PI, встроенный датчик открытия/безопасности, встроенный в корпус привода. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания. Соответствует требованиям к открывающимся элементам, установленным в направлении эвакуации (резервная конфигурация аварийного выхода).
( ) COMBISCAN-PI, встроенный датчик открытия/безопасности, установленный снаружи в крышке или несущем профиле. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания.
( ) COMBISCAN-SM, для накладного монтажа на перемычку или фасад. Датчик открытия и безопасности. Детектор движения и сканирующий защитный барьер для надежного контроля открывания и закрывания. Соответствует требованиям к открывающимся элементам, установленным в направлении эвакуации (резервная конфигурация аварийного выхода).
( ) SAFESCAN-PI, встроенный датчик безопасности, встроенный в корпус привода. Сканирующий защитный барьер для надежного контроля вторичной замыкающей кромки во время открывания.

Элементы управления
Цифровая панель управления с сенсорным дисплеем с подсветкой для выбора функций двери, регулировки всех параметров двери и отображения рабочих параметров.
Установка панели управления
( ) В корпусе привода (устанавливается на блок управления)
( ) С пластиковой рамкой заподлицо Feller Ediziodue, белая. Для установки в заглубленной коробке.
( ) С накладной пластиковой рамкой Feller Ediziodue, белая. Для поверхностной установки

( ) Панель управления KOMBI с выбором режима цилиндра ключа АВТОМАТИЧЕСКАЯ НОЧНАЯ ФУНКЦИЯ (для резервированных систем). Сенсорный дисплей с подсветкой для выбора функции двери, настройки всех параметров двери и отображения рабочих данных. Пластиковая рамка Feller Ediziodue, белая.
( ) Панель управления KOMBI с цилиндрическим ключом для блокировки выбранного режима работы. Сенсорный дисплей с подсветкой для выбора функции двери, настройки всех параметров двери и отображения рабочих данных. Пластиковая рамка Feller Ediziodue, белая.

Установка панели управления KOMBI:
( ) С пластиковой рамкой скрытого типа Feller Ediziodue, белая. Для скрытого монтажа в сдвоенной коробке (глубина 1 ½)
( ) С накладной пластиковой рамкой Feller Ediziodue, белая. Для поверхностного монтажа

Элементы управления/активации
( ) Бесконтактная кнопка CleanSwitch для оптимальной гигиенической работы
( ) Кнопка OPEN, белая, от Feller EDIZIOdue
( ) Кнопка OPEN, с зеленой подсветкой, от Feller EDIZIOdue
( ) Кнопка АВАРИЙНОГО ОТКРЫТИЯ, с зеленой подсветкой, с символом «аварийный выход»
( ) Импульсный выключатель ОТКРЫТИЯ с ключом

Стойка управления
( ) Стойка управления дает возможность установить необходимые элементы управления и исполнительные элементы в непосредственной близости от двери в легко видимом и доступном месте. Установка стойки управления на готовый или на чистый пол.

Gilgen Door Systems AG
Freiburgstrasse 34
CH -3150 Schwarzenburg
www.gilgendoorsystems.com

Классификация МФК Дверь
Номер UNSPSC Автоматические двери
Код UNSPSC 30171510
Код Uniclass 1. 4 L411
Уникласс 1.4 Описание Двери
Код Uniclass 2.0 СС-25-30-20-77
Уникласс 2.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*

© Copyright © 2024 Австрийские окна. Все права защищены
