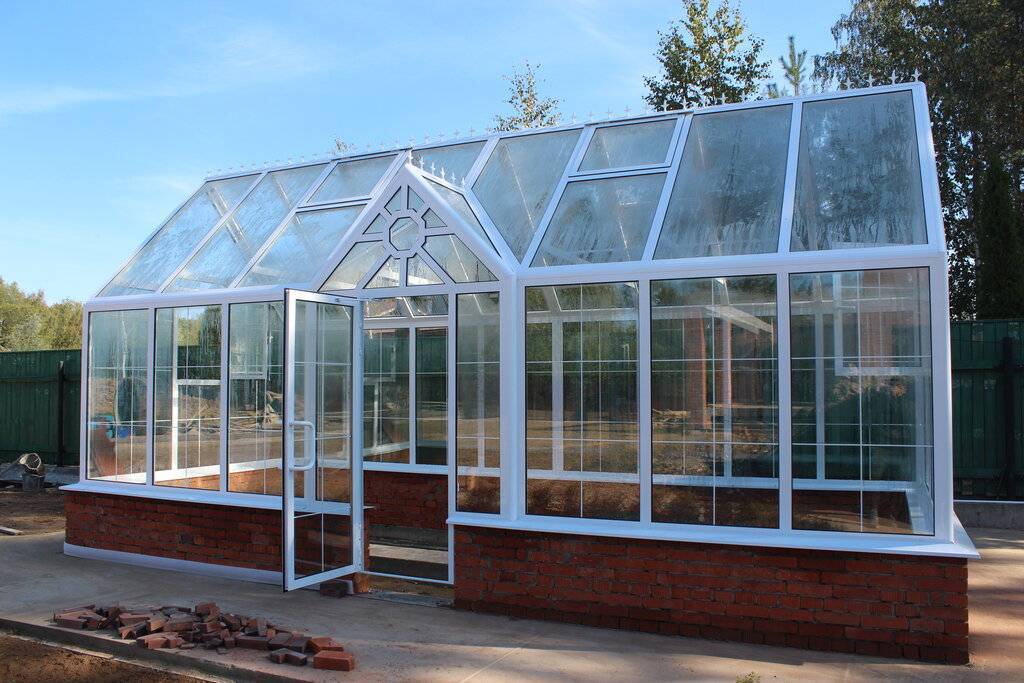

Стеклянная теплица из алюминиевого профиля 22

Фундамент теплицы

Монолитный, ленточный, армированный фундамент необходимо возводить на сухих, непросадочных, уплотнённых насыпных грунтах.

Для основания под фундамент используется щебень, утрамбованный в грунт толщиной 100 мм. Необходимая высота над уровнем грунта 200-300 мм.

Ширина стенки фундамента: 150-200 мм.

Высота стенки фундамента: 700-800 мм.

Комплект поставки

№ Позиции	Наименование	Обозначение	Кол.	Грузовое место
				Номер	Масса нетто, кг
19	Планка	СП-101.023	6	1	6,7
21	Связь	СП-101.028	12
22	Связь	СП-101.029	24
23	Ручка	СП-101.030	1
25	Кронштейн	СП-101.032	4
26	Винт	СП-101.033	34
27	Винт	СП-101.033-01	36
28	Втулка	СП-101.034	8
40	Скользун	СП-101. 14.010	2
41	Планка-упор	СП-101.14.011	1
60	Планка	СП-101.020	16
61	Угольник	СП-101.022	12
71	Угольник	СП-101.14.028	4
72	Фиксатор	СП-101.14.029	2
73	Ось	СП-101.14.030	4
75	Шайба	СП-101.14.204-01	4
76	Болт	М6-8gx20.58.019 ГОСТ 7798-70	15
77	Болт	М6-8gx25.58.019 ГОСТ 7798-70	5
78	Винт	ВМ6-8gx16.58.019 ГОСТ 1491-80	143
79	Винт	ВМ6-8gx30.58.019 ГОСТ 1491-80	40
80	Винт	4,8×13 DIN 7981	12
81	Гайка	М6-7H. 5.019 ГОСТ 5915-70	190
82	Профиль резиновый	ПРУ 08.001	19м
83	Профиль резиновый	073 AZQU 51.001	2м
84	Профиль резиновый	073 AZQU 51.002	5м
36	Обшива	СП-101.14.006	1	2	6,9
57	Форточка	СП-101.100	4
1	Основание	СП-101.200	1	3	60
2	Основание	СП-101.14.100	1
4	Основание	СП-101.14.300-04	2
5	Основание	СП-101.14.300-05	2
37	Направляющая	СП-101.14.007	1
6	Стойка	СП-101.004	2	4	55,4
7	Стойка	СП-101. 004-01	2
8	Стойка	СП-101.005	20
9	Шпрос	СП-101.006	2
10	Шпрос	СП-101.006-01	2
11	Шпрос	СП-101.007	20
12	Накладка	СП-101.008	2
13	Накладка	СП-101.008-01	2
14	Накладка	СП-101.009	2
15	Накладка	СП-101.009-01	2
18	Стойка	СП-101.015	4
24	Растяжка	СП-101.031	8
34	Обвязка	СП-101.14.004	1
38	Направляющая	СП-101.14.008	1
39	Направляющая	СП-101.14.009	1
49	Обвязка	СП-101.14.017	1
16	Стяжка	СП-101. 013	10	5	14,6
31	Стойка	СП-101.14.001	1
32	Стойка	СП-101.14.002	1
42	Стойка	СП-101.14.012	1
43	Стойка	СП-101.14.013	1
44	Прогон коньковый	СП-101.14.014-02	2
45	Прогон карнизный	СП-101.14.015-02	4
50	Стяжка	СП-101.14.018-01	4
3	Каретка	СП-101.14.200	1	6	11,3
17	Подвеска	СП-101.014	10
20	Упор	СП-101.026	22
33	Связь	СП-101.14.003	2
35	Обвязка	СП-101.14.005	2
51	Удлинитель	СП-101. 14.350	1
55	Кляммера (L=574 мм.)	СП-101.22.001-01	4
56	Кляммера (L=586 мм.)	СП-101.22.001	4
58	Штанга	СП-101.250	4
59	Штанга	СП-101.14.250	1
62	Накладка	СП-101.035	4
63	Связь	СП-101.043	5
68	Обвязка	СП-101.14.025	2
69	Обвязка	СП-101.14.026	1
70	Обвязка	СП-101.14.027	1

Теплицы из алюминиевого профиля Juliana Compact

Сегодня рынок заполнен теплицами из стального профиля и поликарбоната, но тот, кто знает толк в сооружениях защищенного грунта, предпочитает алюминий и стекло. Современные теплицы из алюминиевого профиля производства компании Juliana из Дании – это вершина технической мысли в данной сфере, и многие огородники уже оценили все их преимущества. Прочные, эргономичные, надежные и даже стильные, они полностью отвечают потребностям растений и способствуют получению высоких урожаев.

Стекло и алюминий – идеальное сочетание для теплицы

Постепенная замена дешевого поликарбоната на стекло с применением алюминиевого профиля неслучайна, ведь такие теплицы имеют свои особенности, выгодно отличающие их от дешевых аналогов. К ним относятся:

• Высокая прозрачность. Даже самый качественный полимер, который, казалось бы, является практически прозрачным, обладает одним серьезным недостатком – он не пропускает значительную часть ультрафиолетового спектра, столь необходимую для качественного и формирования полноценного по составу урожая. Стекло же будет проницаемо для всего диапазона солнечных лучей;
• Надежность и прочность. Сезонный спрос на поликарбонат говорит о том, что слишком часто этот материал не может пережить зимовку. Конструкция стеклянных теплиц на алюминиевом профиле в сочетании с гладкой поверхностью позволяет снегу скатываться при малейшем повышении температуры воздуха. Он не скапливается на скатах и теплица даже без частой очистки, не подвергается сверхнормативным нагрузкам;
• Эстетичный и привлекательный внешний вид. Стеклянная теплица с четкими гранями алюминиевого профиля выглядит безупречно даже спустя несколько лет после начала эксплуатации. Стекло на порядок легче моется, тем более, оно не тускнеет со временем, тогда как полимеры под воздействием ультрафиолета через пару лет теряют до 50% своей светопропускной способности;
• Долговечность. Срок службы качественной современной теплицы с остеклением алюминиевым профилем измеряется десятками лет. Каркас не теряет прочности, покрытие – прозрачности, и, если соорудить под нее надежный и устойчивый фундамент, можно не опасаться за устойчивость конструкции в течение 15-20 лет.

Алюминий крайне устойчив к различным агрессивным факторам – перепадам температуры и влажности, окислительным процессам, микробиологическим воздействиям.

Достоинства алюминиевых теплиц Juliana

Алюминиевые теплицы производства компании Juliana из Дании никогда не будут дешевыми – и это вполне логично: надежность и качество не могут стоить копейки. Их производство полностью автоматизировано и роботизировано. Благодаря этому вероятность брака сведена к нулю, а детали конструкции идеально подогнаны друг к другу. Кроме этого, нужно отметить следующие преимущества теплиц из алюминиевого профиля Juliana:

• Использование безопасного закаленного стекла толщиной 4 мм. При ударе оно разбивается на мелкие частицы и не образует крупных заостренных осколков;
• Выбор между одинарными и двойными дверями. Это очень удобно для теплиц, где используется крупногабаритное оборудование и приспособления;
• Кроме классической двускатной кровли компания Juliana производит теплицы с четырехскатной крышей, двери в них можно установить с любой из четырех сторон;
• Продуманная эргономичная конструкция. Высота стен определена с учетом особенностей ухода за растениями и позволяет передвигаться по теплице даже вблизи от стен, что максимально увеличивает полезную площадь культивационного сооружения.

Высокая цена теплиц Juliana – не повод отказаться от покупки, если определить ее стоимость с учетом продолжительности эксплуатации, результат будет не в пользу полимерных конструкций.   Практика показывает, что за теплицами из алюминиевого профиля – будущее, и, если вы умеете считать, и цените качество – выбор очевиден.

Алюминиевые профили для остекления – теплицы и солярии

АЛЮМИНИЕВЫЕ ПРОФИЛЬНЫЕ ПРОФИЛИ

для расширенного просмотра нажмите на изображение

Проектирование с Pro-Seal

АЛЮМИНИЕВЫЕ ПРОФИЛИ ДЛЯ СТЕКЛА

Существует две категории остекления….

• Вертикальные и наклонные = стены и крыша

Единственным отличием является тип накладного стержня, используемого для каждого вида сборки. Для вертикальных применений, таких как наружные стены. Думайте об этом как о дизайне фоторамки с угловыми соединениями под углом 45 градусов на каждом внешнем углу, соединяющем 2 вертикальные торцевые стороны периметра.

•  При остеклении несущей стены от конца до конца с опорами, расположенными на равном расстоянии друг от друга, выберите сборку периметра для верхней, нижней и торцевой сторон всей стены от конца до конца.
• При остеклении/соединении 2 листов поликарбоната или 2 оконных стекол между 2 равномерно расположенными стойками или стропилами всегда используйте сборку импоста, для сборки импоста используется та же заглушка, что и для сборки по периметру.
• Конусный прогон в сборе для большинства крыш размещается горизонтально поверх опорных элементов прогона.
• Для наклонных крыш используйте один и тот же узел базового периметра для верха/боков и низа. В нижней части периметра крыши используйте сборку Bevel Perimeter. Базовый стержень для каждой сборки одинаков. Отличие только в кепке.

КОЛПАЧКИ ​​ДЛЯ СТЕКЛЯННЫХ БАР

В сборке Perimeter используется плоская крышка, а в сборке Bevel Perimeter используется крышка со скошенной кромкой, как показано на рисунке конструкции.

Стержень по периметру и стержень импоста (базовые стержни) привинчиваются непосредственно к опорной конструкции. Это может быть дерево или сталь… прикрепляемый элемент каркаса должен иметь поверхность шириной 3 дюйма, поскольку ширина для всех узлов периметра составляет 2-13/16 дюймов в ширину и 3-1/8 дюймов в ширину для вертикальных узлов стоек.

После установки стеклянных или поликарбонатных панелей остекление и заглушка привинчиваются к опорным стержням.

Как правило, опорные стержни по периметру проходят сверху непрерывно, с стыками под углом 45 градусов в двух верхних углах. Вертикальные стержни основания стоек втыкаются внутрь верхней стержневой планки по периметру. Основание по нижнему периметру и скошенная крышка проходят по ширине каждого отсека. Основание по периметру располагается между вертикальными стойками. Как указано на картинке дизайна.

ДЛЯ ЭТОЙ СИСТЕМЫ ОСТЕКЛЕНИЯ ПРЕДЛАГАЕТСЯ ТОЛЬКО 3 ТИПА ПРОФИЛЕЙ:

• Узел периметра
• Узел импоста
• Узел прогона

Узел периметра — это единственный узел, доступный в 3 различных высотах для размещения 3 различных толщин материала остекления, стекла или поликарбоната.

1” – 5/8” – 1/4” ТОЛЩИНА СТЕКЛА

Сборка стойки и прогона подходит для всех 3 толщин остекления; единственная разница заключается в длине крепежных винтов. При наличии 2 или более рядов остекления на наклонной крыше сверху вниз (от конька к карнизу) Основание прогона и скошенная крышка разделяют ряды по горизонтали.
Обрежьте на 1/4″ – 1/2″ внешние ножки стержня основания прогона, которые перекрывают внешний край стержня импоста.

См. иллюстрацию вертикальной планки стойки для плакучей.

Резина для остекления EDPM должна проходить через планку для остекления так, чтобы она плотно касалась резины по периметру. Резина имеет тенденцию немного сжиматься под воздействием постоянного солнечного света. Лучше отрезать немного длинно и аккуратно.

ИНФОРМАЦИЯ О КОНСТРУКЦИИ

АЛЮМИНИЕВЫЕ СТЕКЛЯННЫЕ ПЕРЕКЛАДКИ PRO-SEAL НЕ ЯВЛЯЮТСЯ САМОЙ КОНСТРУКЦИЕЙ.

Система остекления Pro Seal предназначена для размещения поверх несущей конструкции. Например, клееные пластины (дерево) или стальные прямоугольные трубы, которые предназначены для поддержки снеговых и ветровых нагрузок в соответствии с вашими местными строительными нормами.

Подходящими типами деревянных конструкций являются клееные стропила и стойки, (клееные бруски) 3×6-8 стропил, перемычки, стойки 3×3, или двойной 2-кратный каркас, или прибивание гвоздями по 1x с каждой стороны 2x. Конечным результатом является поверхность шириной 3 дюйма для надежного крепления алюминиевых блоков остекления.

КОНСТРУКЦИОННЫЕ ДЕРЕВЯННЫЕ БАЛКИ….

Открытый по дизайну, всегда должен быть окрашен и покрыт двумя слоями герметика перед строительством, так как это обеспечит очень долговечную и красивую структуру без ухудшения воздействия вредного ультрафиолетового излучения.

АЛЮМИНИЕВЫЕ СИСТЕМЫ СТЕКЛА…

Не поставляются с предварительно просверленными крепежными отверстиями… поэтому просверлите их перед установкой. Лучше всего начинать на расстоянии 3-6 дюймов от любого конца базовой планки и начинать с ровного расположения отверстий.

БАЗОВАЯ СХЕМА СВЕРЛЕНИЯ ….

Начисто просверлите дорожку центрального винта на всех базовых стержнях сборки сверлом 7/32 дюйма через каждые 15–18 дюймов (минимум), начинайте расположение отверстий на расстоянии 2 дюймов от каждого конца. Пометьте верхнюю часть каждой панели в соответствии с назначением макета.

Для сборки заглушек используйте сверло 9/32 дюйма и просверлите отверстия через каждые 12-16 дюймов друг от друга, начните расположение отверстий на расстоянии 1 дюйм от любого конца заглушки. Просто убедитесь, что вы не просверлили отверстия, чтобы крепежный винт с головкой не ударялся и не мешал верхней шестигранной головке крепежного базового винта, поскольку оба винта войдут непосредственно в одну и ту же центральную направляющую винта.

СЛИВНЫЕ ОТВЕРСТИЯ И УСТАНОВОЧНЫЕ БЛОКИ….

В нижней части опорной планки по периметру должны быть просверлены 2 дренажных отверстия сверлом 3/16” для каждого застекленного отсека. Удерживая планку по периметру за край, просверлите 2 отверстия насквозь, начиная с нижней поверхности наружной ножки / через направляющую резьбы / и прочистив прокладку.

Отмерьте 4–6 дюймов с каждого конца горизонтальной планки по периметру. Прикрепите установочный блок ближе всего к углу и подальше от дренажных отверстий. Не располагайте отверстия под установочными блоками.

РАЗМЕРЫ СТЕКЛА….

Все стеклопакеты, будь то одинарное стекло, двойное стекло или поликарбонат, должны быть на 1-1/4″ меньше фактической длины и ширины, лучше всего измерять межцентровые расстояния базовой центральной винтовой направляющей.

Остекление должно лежать полностью плоско на кромке резины остекления EDPM, ближе к центральной направляющей винта. Для достижения наилучших результатов измеряйте каждый отсек отдельно, записывайте и маркируйте каждое измерение от внешнего края резины остекления EDPM.

Из стороны в сторону (поперек) и от установочного блока до верхнего края резины остекления. Это верный способ убедиться, что все панели остекления идеально подходят друг к другу.

УСТАНОВКА РЕЗИНОВЫХ ПРОКЛАДОК EDPM…

как правило, когда монтажные опорные брусья предварительно определены по примерной длине, лучше всего установить остекление резины ЭДПМ перед раскроем до окончательного размера и перед установкой.

Обрежьте резиновую прокладку примерно на 1–4 дюйма по длине сборочных стержней. При установке каждой монтажной планки обрежьте резину ровно и в соответствии с конечной длиной с помощью острого универсального лезвия или используйте торцовочную пилу с твердосплавным лезвием.

Чтобы облегчить скольжение резины по резиновой гусенице с более длинными монтажными стержнями, распылите теплую мыльную воду на резиновую гусеницу, а также на саму резину. Мыльная теплая вода действует как смазка и прекрасно работает. Иногда, если необходимо, лучше вдавить резину в гусеницу, чтобы она села правильно… Если на винтовую гусеницу попала грязь, высушите и выдуйте грязь или частицы песка перед установкой резиновой прокладки.

РЕЗКА АЛЮМИНИЕВЫХ ПРОФИЛЕЙ…

Алюминиевые профили лучше всего резать торцовочной пилой с острыми твердосплавными зубьями. Обязательно надежно поддерживайте и закрепляйте выступы во время резки.

ВЫРЕЗАНИЕ НОЖЕЙ ПРОГОНКИ….

При установке несущих стержней на скат крыши. Они должны перекрывать вертикальную стойку примерно на 1/4 дюйма (см. иллюстрацию) … внешние ножки обрезаются примерно на 1/4 дюйма – 1/2 дюйма с каждого конца. Надрежьте его до нижней поверхности основного стержня прогона и отломите… лучше всего очистить надрезанную поверхность от любых заусенцев, а затем установить.

МИГАЕТ…

следует использовать в сочетании с любой системой алюминиевого остекления (см. рисунок). Мигание сверху, снизу и по бокам. Требования к гидроизоляции специфичны для каждого проекта и настоятельно рекомендуются для установки с защитой от утечек. Несущая конструкция определяет, как профили гидроизоляции должны быть изготовлены по индивидуальному заказу, чтобы обеспечить четкую посадку. Детали гидроизоляции необходимо предусмотреть и установить перед окончательной установкой всех опорных стержней в сборе…

ПРЕДОТВРАЩЕНИЕ УТЕЧКИ

следуйте этим рекомендуемым процедурам. Внизу любого ската кровли необходимо непрерывно прокладывать подоконник под узлом нижнего бруса по периметру и под узлом вертикальной стойки. Обязательно нанесите силиконовый герметик внахлест на 4–6 дюймов под нахлестом на всех непрерывных участках гидроизоляции.

В верхней части проложите непрерывный фартук поверх цоколя по периметру остекления и согните вниз по направлению к краю остекления. Коньковая планка или заглушка конька должны проходить над верхней полосой гидроизоляции. Это обеспечит герметичный двойной слой гидроизоляции.

По бокам лучше всего зажать непрерывные полосы оклада между опорной планкой по периметру и крышкой остекления по периметру. Эта планка должна быть согнута и проходить над скатом на внешнем крае стропильного бруса или конца конструкции.

Алюминиевые профили для остекления – лучший способ остеклить любую конструкцию с деревянным каркасом.

ПРОЦЕДУРЫ УСТАНОВКИ…

При обрамлении алюминиевыми профилями для остекления застекленной скатной крыши все верхние поверхности каждого элемента каркаса крыши должны находиться в одной плоскости и заподлицо друг с другом. Убедитесь, что все отверстия правильные и квадратные. Перед креплением периметральных стоек системы остекления и стоек установите предварительно согнутый оклад.

Базовые стержни в сборе крепятся крепежными винтами #10 x 2 дюйма, входят в комплект поставки.

Всегда начинайте с установки верхних стержней по периметру. Используйте струнную линию от конца до конца каркаса конструкции. Убедитесь, что верхняя планка по периметру находится ровно и на одинаковом расстоянии от верхних углов рамы конструкции. Загерметизируйте заднюю сторону верхней планки по периметру и там, где это необходимо. Затем установите левую и правую боковые перекладины основания, убедившись, что стороны находятся под прямым углом к ​​раме и верхней перекладине по периметру. Два верхних угла должны быть скошены под углом 45 градусов, стык под углом 45 градусов зачеканить.

ПРОЦЕДУРА № 1

Установите вертикальные стойки на верхнюю часть стропил, прикрепите верхнюю часть каждой стойки к внутренней верхней части стойки по периметру. Выровняйте нижнюю часть импоста по нижнему периметру. Далее… вырезаем и устанавливаем нижнюю планку по периметру. Расположите каждый нижний стержень по периметру между каждым стержнем импоста. (см. рисунок)

ПРОЦЕДУРА № 2

Установите стержни основания прогона, поверните стержень вверх и заполните отверстия для винтов прозрачным силиконовым герметиком. Поверните стержень обратно правой стороной вверх и поместите импост ножками вниз на элемент опорной рамы прогона. Расположите стержни прогонов между стержнями импоста. С зазубренными концами с обеих сторон внахлест на край желоба импоста.

Нахлест должен быть примерно на 1/8” или 1/4” на импост. Потяните резиновую прокладку за балку, чтобы она коснулась резиновой прокладки стойки…

УСТАНОВИТЕ СТЕКЛО…

остекление должно лежать ровно и равномерно по всей ширине. От установочного блока до внешнего края резины остекления. После застекления начните устанавливать колпачки для остекления, чтобы закрепить остекление. Отверстия для колпачка должны быть предварительно просверлены и готовы к установке винтов с колпачком для остекления. Используйте гайковерт 7/16 для шестигранной головки.

ЗАЧЕПКА ОТДЕЛКИ…

загерметизируйте все стыковые и угловые соединения перед установкой накладок. Перед нанесением герметика рекомендуется протереть стыки изопропиловым спиртом, это улучшит герметичность.

Теперь, когда вы зашли так далеко, и когда это начинает становиться невыносимым,….так и будет. Сделайте перерыв и начните новый день.

Алюминиевые профили для теплиц — Дизайн | АТР Производители

Основная функция из тепличных профилей представляет собой пластиковый запирающий кожух , сетку и/или поликарбонат (в зависимости от выбранного материала ограждения), а также они служат усилением конструкции.

Типы профилей теплиц

Этот набор профилей для теплиц аналогичен теплице Polytunnel, в других типах теплиц будут использоваться другие крепежные материалы или не будет использоваться полный набор профилей.

Причина использования этого типа профиля в том, что он дает нам возможность разместить запирающую клипсу внутри.

Характеристики профиля теплицы

Размеры профилей стандартные, они могут варьироваться в зависимости от условий проекта теплицы.

• Н-образный профиль
• С профиль
• Квадратный профиль
• М профиль

• H Профиль: Размеры:  34 x 32 x 1,5 мм Оцинкованный: непрерывного типа, Сендзимира Z-275 Крепление к пластику/сетке: Зажим из ПВХ

• C Профиль: Размеры:  26 x 18 x 1,2 мм Оцинкованный: непрерывного типа, Сендзимира Z-275 Крепление к пластику/сетке: Зажим из ПВХ

• Квадратный профиль: Размеры:  25 x 25 x 1,5 мм Оцинкованный: непрерывного типа, Сендзимира Z-275 Крепление к поликарбонату/плите: 9 шт. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
