Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

Принцип работы термостатического клапана выглядит следующим образом.

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

• В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Читайте также:

• Термостат на батарею отопления
• Регулировка тепла в батареях отопления

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

 Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.

Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

Типы

, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры нагрева. С его помощью можно эффективнее расходовать охлаждающую жидкость и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого нужно иметь максимум информации об этих устройствах.

Из этой статьи вы узнаете о существующих типах термоголовок, устройстве, принципе работы и правилах их установки на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей такого оборудования.

Содержание статьи:

• Особенности строения термоголовки
• Виды термоголовок и принцип их работы
  • Что такое ручные термоголовки?
  • Особенности механических термоголовок
  • В чем разница между электронными термоголовками?
• Правила установки термоголовки
  • Рекомендации по подключению
  • Последовательность установки прибора
  • Особенности настройки
• По каким критериям выбирать термоголовку?
• Обзор популярных брендов
  • Ранг № 1 — Danfoss
  • Ранг № 2 — Бренд oventrop
  • Рейнг № 3 — Thermo
  • Ранг № 4 — Калеффи. видео по теме

  Особенности строения термоголовки

  Самая популярная термоголовка состоит из корпуса, сильфона, запорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительной и элементы крепления.

  Количество охлаждающей жидкости, прошедшей в радиатор, контролирует клапанное устройство. Этот пункт дополняет большинство продуктов.

  Корпус изготовлен из пластика методом горячей штамповки. Он может быть как прозрачным, так и цветным – от белого до черного. Сильфон изготавливается из латуни или оцинкованной стали. В большинстве моделей корпус термоголовки для установки на радиаторы и совместимый.

  Наибольшей скоростью реакции на колебания температуры обладает такой сильфонный наполнитель, как газовый конденсат.

  Две пружины из нержавеющей стали помогают открывать и закрывать шток. Один из них возвращает шток в исходное положение после закрытия клапана, а второй после его открытия

  На корпусе в самом верху находится запорный элемент. Необходимо исправить настройки. Если настройки не менялись в течение длительного периода или если подвижные элементы устройства неактивны, они могут залипать.

  Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки с клапанов сразу после окончания отопительного сезона. Когда термостатические вентили рассчитаны на давление от 4 атм, вероятность заедания значительно снижается.

  Есть такое понятие, как «гестоз» головы. Чем он меньше, тем быстрее реагирует прибор на изменение температуры.

  Типы термоголовок и принцип их работы

  Термоголовки относятся к запорно-регулирующей арматуре.

  Существует три типа термостатических головок:

  • ручные;
  • механический;
  • электронный.

  Функции у всех одинаковые, но методы реализации разные. В зависимости от последнего параметра они имеют разные возможности.

  Что такое ручные термоголовки?

  По конструкции термостатические головки дублируют стандартный кран. Поворачивая регулятор, можно регулировать количество транспортируемого по трубопроводу теплоносителя.

  Установив термостат всего на 1° ниже, вы сможете сэкономить 6% от суммы, которую вам придется платить за электроэнергию за год в год

  Вместо этого установите их на противоположных сторонах радиатора. Они надежны и недороги, но управлять ими придется вручную, а каждый раз поворачивать вентиль, полагаясь исключительно на свои ощущения, не очень удобно. В основном такие термоголовки устанавливаются на чугунные батареи.

  Если шток клапана переключать несколько раз в день, маховик клапана ослабнет. В результате термоголовка быстро выйдет из строя.

  Особенности механических термоголовок

  Термоголовки механического типа имеют более сложную конструкцию и поддерживают заданную температуру в автоматическом режиме.

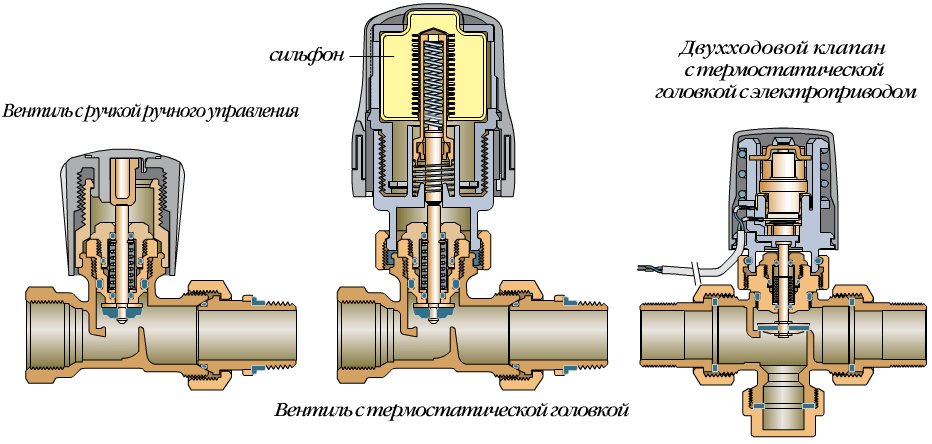

  В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри находится температурный агент в жидком или газообразном виде. Как правило, он имеет высокий коэффициент теплового расширения.

  Как только установленный температурный показатель превышает норму, под воздействием внутренней среды, сильно увеличившейся в объеме, шток приходит в движение.

  В результате сечение прохода через термоголовку сужается. При этом снижается пропускная способность аккумулятора, а, следовательно, и температура теплоносителя до заданных параметров.

  При охлаждении жидкости или газа в сильфоне цилиндр теряет свой объем. Шток поднимается, увеличивая дозу охлаждающей жидкости, проходящей через радиатор. Последний постепенно прогревается, баланс системы восстанавливается и все начинается сначала.

  Положительный результат будет только при наличии термостатов во всех комнатах и ​​на каждом радиаторе.

  Более популярны устройства с сильфоном, заполненным жидкостью. Хотя реакция газов протекает быстрее, технология производства достаточно сложна, а разница в точности измерений составляет всего 0,5%.

  Механический регулятор удобнее в использовании, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует множество моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала.

  Термостатическая головка монтируется по направлению к помещению. Это повысит точность измерения температуры.

  Если нет условий для такой установки, установите термостат с внешним датчиком. Капиллярная трубка длиной от 2 до 3 м соединяется с термоголовкой.

  Целесообразность использования выносного датчика обусловлена ​​следующими обстоятельствами:

  1. Обогреватель размещается в нише.
  2. Радиатор имеет глубину 160 мм.
  3. Термоголовка спрятана за жалюзи.
  4. Большая ширина подоконника над радиатором, при этом расстояние между ним и верхом батареи менее 100 мм.
  5. Балансировочное устройство расположено вертикально.

  Все манипуляции с радиатором будут производиться с ориентацией на температуру в помещении.

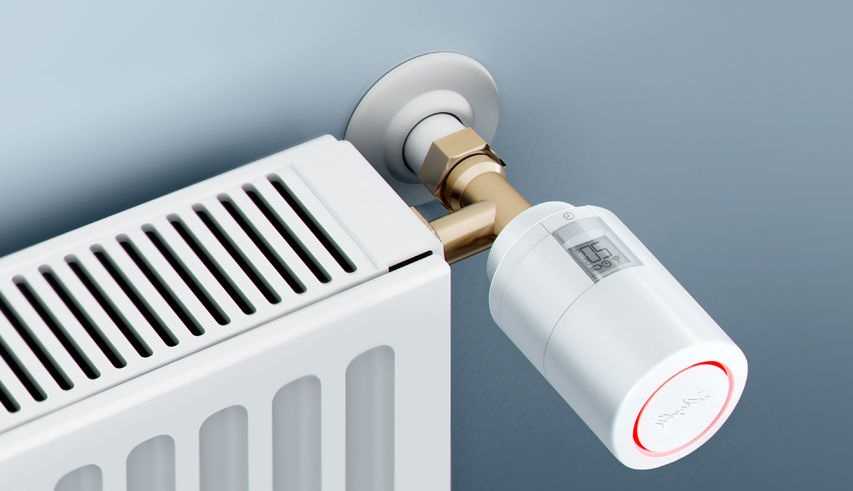

  В чем разница между электронными термоголовками?

  Так как помимо электроники такой терморегулятор имеет батарейки (2 шт.), он больше по габаритам, чем предыдущие. Запас перемещается здесь под воздействием микропроцессора.

  Эти устройства имеют большой набор дополнительных функций. Так, они могут устанавливать температуру по часам — ночью в помещении будет прохладнее, а к утру температура повысится.

  Можно запрограммировать индикаторы температуры на отдельные дни недели. Не снижая уровень комфорта, можно существенно сэкономить на отоплении дома.

  Хотя заряда аккумуляторов хватает для работы на несколько лет, за ними все равно нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

  На фото термоголовка с опцией выносного датчика. Ограничивает температуру до установленного значения. Регулируется от 60 до 90°

  При установке на радиатор Термоголовка будет бесполезна. В этом случае нужен контроллер с датчиком, фиксирующим внешнюю температуру.

  Правила установки термоголовки

  Точка подключения при установке термоголовки на радиатор не зависит от ее типа. В любом случае, это труба, которая непосредственно подает теплоноситель к аккумулятору.

  Чтобы устройство работало правильно, вокруг него должен постоянно циркулировать воздух.

  Рекомендации по подключению

  Каждый производитель дает рекомендации по подключению термоголовки.

  Несмотря на это, есть общие условия установки:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае устройство не будет работать точно.
  2. Термоголовка должна быть открыта. Она не должна быть скрыта никакими защитными коробами, мебелью.
  3. Устройство не должно находиться над трубами отопления. В этом случае будет несоответствие температуры в помещении и области вокруг головы.
  4. Если прибор практически изолирован, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Соединительная трубка не должна давить на корпус клапана.

  При установке регулятор термоголовки должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед монтажом движение воды или др. в контуре нужно перекрыть, после чего слить.

  Вертикальная установка термоголовки запрещена. Он должен быть параллелен полу. Это положение гарантирует, что на него не повлияет теплый воздух.

  Последовательность установки прибора

  Установка должна начинаться с обрезки труб, которая выполняется путем небольшого отступления от радиатора. Следующим шагом является демонтаж существующих клапанов. Далее хвостовики отделяют от клапанов и вкручивают их в пробки радиатора.

  Установите трубопровод на место, собрав его, соедините трубы. Остается отрегулировать температуру, поворачивая ручку термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

  Не рекомендуется затягивать гайки крепления термоголовки, так как материалы, из которых она изготовлена, достаточно мягкие. Для этого лучше использовать динамометрический ключ

  Важно, чтобы стрелка на корпусе указывала в сторону течения горячей жидкости в системе. Иначе работа проделана напрасно, ничего не получится. Термоголовка может быть установлена ​​как на входе, так и на выходе.

  Не следует пренебрегать рекомендациями производителей относительно уровня установки прибора, так как он откалиброван на температуру на этой высоте. В основном это 0,4 – 0,6 м от пола.

  Но не все аккумуляторы имеют верхнюю подачу; он также может быть ниже. При отсутствии подходящего по высоте образца выход на настройку термоголовки на более низкую температуру.

  Так как пол холоднее, а в приборе установлена ​​температура, которая должна быть в верхней части батареи, в помещении будет жарко. Чтобы этого не делать, можно установить термоголовку с выносным датчиком. Есть такой вариант, как самостоятельная настройка регулятора.

  Особенности настройки

  Для нормальной работы устройства требуется предварительная настройка. Перед этим включают отопление и изолируют помещение, закрыв дверь.

  В определенный момент устанавливается термометр и запускается настройка:

  1. Поверните термоголовку в левую сторону до упора, чтобы полностью открылся поток теплоносителя.
  2. Ждут, пока температура не поднимется на 5-6° по сравнению с начальной.
  3. Поверните голову вправо до упора.
  4. Когда температура падает до нужного значения, клапан постепенно откручивается. Они прекращают вращение при появлении шума в радиаторе и прогреве кузова.

  Последнее положение термоголовки соответствует комфортной температуре. Ее будут постоянно поддерживать.

  В конструкцию электронных термоголовок входят встроенные программы. Они позволяют устанавливать температуру с большой точностью – до 1 градуса

  Описанная последовательность подходит для большинства устройств. Если он другой, то оформить его несложно, так как в паспорте все подробно описано.

  По каким критериям выбирать термоголовку?

  Термостатические устройства производятся многими производителями.

  Чтобы сделать правильный выбор, необходимо руководствоваться следующими критериями:

  1. Термоклапан, к которому будет крепиться головка . Так как соединение может быть клипсовым или резьбовым, на этот момент нужно обратить внимание. Если производитель тот же, то проблем не будет.
  2. Тип резьбового соединения на самой головке . Он может быть в виде орешка с жалюзи или просто круглым. В первом случае при монтаже необходим дополнительный инструмент для обжима соединения. Во втором — все гораздо проще.
  3. Наличие «юбки» . С ней голова смотрится лучше, так как закрывает рабочую зону.
  4. Производственный материал . Самыми дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
  5. Качество пластика . Некоторые производители, чтобы удешевить свою продукцию, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет эстетичный вид.
  6. Тип рабочего элемента . Выбор придется сделать между жидкостью, газом, электронным и парафином.
  7. Плавность вращения . Ручка должна вращаться плавно. Это признак хорошего качества. Всевозможные потрескивания, скрипы и задиры говорят о некачественном товаре.
  8. Градуировка и длина шкалы . У большинства моделей она находится в пределах +5 – +30°С. Если шкала расположена по всему периметру головы, ее можно быстро стереть.
  9. Наличие антивандального кожуха . Защищает от несанкционированного доступа к настройкам.
  10. Дизайн . Так как термоголовки в основном расположены на виду, важен их внешний вид и цветовая гамма.

  Полный комплект, состоящий из термоклапана и термоголовки, не является обязательным. Эти устройства можно приобрести отдельно.

  Газонаполненные сильфоны не слишком чувствительны к внешним источникам тепла. Это несомненный плюс, но его стоимость намного выше, чем у жидкостного сильфона

  Термоголовка, оснащенная автоматикой, выигрывает во многом, но не всегда эффективна. Нет смысла его крепить. Этот материал очень теплоемкий, а так как масса аккумулятора большая, то он обладает большой инертностью. Корректно работать здесь может только головка ручного типа.

  Обзор популярных брендов

  Правильным решением при покупке термоголовки будет ориентироваться на известных производителей. Незнакомая торговая марка с неизвестной историей – большой риск зря потратить деньги.

  Вы можете смело приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных компаний.

  1-е место — Danfoss

  Компания Danfoss более 60 лет занимается производством термоголовок. Это датский производитель; по его лицензии продукция производится и в России.

  Ассортимент оборудования для автоматизации систем отопления концерна Danfos богат и отвечает передовым технологиям. Контролировать работу и регулировать термоголовки можно удаленно с помощью смартфона для этого

  Чаще всего спрашивают термоголовку RTS Everis. Это сильфонное изделие, заполненное жидкостью. Прямым креплением сопрягается с фирменными термоклапанами. Для остальных нужен переходник.

  Протестируйте существующие виды термоголовок марки в следующем видео:

  Ранг №2 — Марка Oventrop

  Термоголовки Oventrop из линейки Uni пользуются большим спросом у потребителей. Они оснащены жидкостным сильфоном. Они присоединяются к термоклапану с помощью накидной гайки. Температуру можно установить в пределах от +7 до +28 °C.

  Возможно полное закрытие. Головки рассчитаны на максимальную температуру в системе +100 — +120°С — именно такие характеристики указывает производитель в сопроводительной документации.

  Головки Oventrop Uni совместимы с другими сантехническими изделиями этой компании. Их можно подключать без адаптера к другим устройствам со встроенным клапаном и соответствующей резьбой

  . Установите их на термостатические клапаны с подходящим соединением. На головах многих серий есть специальная маркировка для слабовидящих, антивандальный кожух.

  3-е место — Thermo

  Высокую оценку получили потребители продукции Swiss Thermo, в частности, модели Royal Thermo RTE 50.30. Имеет широкий диапазон регулировки – от +6 до +28°С, низкое значение гистерезиса – 0,55 градуса. Есть нулевое положение.

  Для корректной работы охлаждающая жидкость должна иметь температуру не выше 100°С. Соединение с клапаном — накидная гайка.

  Термоголовки термо надежные, качественная сборка. Среди предложений есть модели с выносным датчиком

  4-е место — Caleffi Producer

  Итальянский производитель Caleffi поставляет широкий ассортимент термоголовок для радиаторов. Caleffi 210000 является программируемым. Он оснащен цифровым ЖК-индикатором температуры. Помимо значения температуры, показывает время, дату, установленную дневную программу.

  При покупке оборудования для систем отопления обязательно запрашивайте у продавца сопроводительные документы, гарантию от производителя и инструкцию к товару

  При программировании на неделю можно установить 3 уровня температуры: «Комфорт», «Эконом», «Антизамерзание». Установите эту головку в тандеме с клапанами Keleffi.

  Место №5 — Salus

  Немецкая компания Salus также пользуется заслуженной репутацией. Например, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью установки температурного режима на неделю. Температурный диапазон — +5 — +40°С.

  Питание от 2-х элементов АА. Дисплей имеет функцию подсветки и отображения параметров температуры, а также уровня заряда элементов.

  Новая разработка — беспроводная мини термоголовка, работающая от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

  Технические новинки не перестают радовать пользователей — беспроводные термоголовки позволяют владельцу создать комфортный микроклимат в помещении, находясь при этом на другом конце города или другой страны. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

  Выводы и полезное видео по теме

  Устройство и назначение термоголовки подробно описано в следующем видео:

  Стоит ли устанавливать термоголовку на батареи? Об этом подробно рассказал один из пользователей в своем видео обзоре:

  Термостатический клапан и головка в действии:

  Контур отопления с термоголовкой более удобен в использовании. Это устройство увеличивает срок службы оборудования, входящего в систему отопления, повышает ее пожарную безопасность.

  Учитывая преимущества этих относительно простых устройств и их 20-летний срок службы, их стоимость невелика. Чтобы купить действительно качественный товар, узнайте, есть ли сертификат на выбранное устройство .

  Используете ли вы термоголовки для нагревательного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавьте фотографии, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после установки термоголовок.

  Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев — наши специалисты и компетентные пользователи постараются максимально осветить сложные моменты.

  Объяснение теплообменников HVAC — Инженерное мышление

  Объяснение теплообменников HVAC. В этой статье мы собираемся обсудить различные типы теплообменников, используемых в системах отопления, вентиляции и кондиционирования воздуха, а также в системах обслуживания зданий как для жилых, так и для коммерческих объектов. Мы также рассмотрим, как они применяются к системным компонентам для кондиционирования построенной среды, охватывающей принцип работы обычных теплообменников HVAC с анимацией.
  Прокрутите вниз, чтобы посмотреть обучающее видео, включающее подробную анимацию для каждого теплообменника!

  🏆 Ознакомьтесь с широким ассортиментом реальных теплообменников Danfoss нажмите здесь

  Теплообменники Danfoss повышают эффективность, сокращают заправку хладагентом и экономят место в вашей системе HVAC. Вы можете найти весь ассортимент и узнать больше о каждом из них на веб-сайте Danfoss. Узнайте больше о теплообменниках Danfoss: ссылка здесь

  Что такое теплообменник?

  Теплообменник — это именно то, что следует из названия, устройство, используемое для передачи (обмена) тепла или тепловой энергии. В теплообменники подается либо горячая жидкость для обогрева, либо холодная жидкость для охлаждения.

  • Жидкость может быть как жидкостью, так и газом
  • Тепло всегда переходит от горячего к холодному
  • Для передачи тепла должна существовать разница температур

  Как происходит теплообмен?

  Тепловая энергия передается тремя способами.

  • Кондукция
  • Конвекция
  • Излучение

  В большинстве теплообменников для ОВиК используется конвекция и теплопроводность. Радиационный теплообмен имеет место, но он составляет лишь небольшой процент.

  Кондуктивный теплообмен

  Тепловое изображение Кондуктивный теплообмен

  Теплопроводность возникает при физическом соприкосновении двух материалов с разной температурой. Например, мы ставим горячую чашку кофе на стол на несколько минут, а затем убираем чашку, стол будет проводить часть этой тепловой энергии.

  Конвекционная теплопередача

  Конвекционная теплопередача

  Конвекция возникает, когда жидкости движутся и уносят тепловую энергию. Это может происходить естественным путем или под действием механической силы, например, при использовании вентилятора. Например, когда вы дуете на горячую ложку супа. Вы дуете на ложку, чтобы охладить суп, и воздух уносит это тепло.

  Теплопередача излучением

  Теплопередача излучением

  Излучение возникает, когда поверхность излучает электромагнитные волны. Все, включая вас, излучает тепловое излучение. Чем горячее поверхность, тем больше теплового излучения она излучает. Примером этого может быть солнце. Солнечное тепло распространяется в виде электромагнитных волн через пространство и не достигает нас ни с чем.

  Используемые жидкости

  Жидкости, используемые в системе HVAC, обычно включают воду, пар, воздух, хладагент или масло в качестве среды передачи. Теплообменники HVAC обычно делают одну из двух вещей: они либо нагревают, либо охлаждают воздух или воду. Некоторые из них используются для охлаждения или обогрева оборудования по соображениям производительности, но большинство используется для кондиционирования воздуха или воды.

  Типы теплообменников.

  Большинство теплообменников имеют одну из двух конструкций. Либо катушка, либо пластинчатая конструкция. Давайте рассмотрим основы того, как они работают, а затем посмотрим, как они применяются к обычным теплообменникам в системах.

  Змеевиковые теплообменники – упрощенные

  Базовый змеевиковый теплообменник

  В змеевиковых теплообменниках в их простейшей форме используется одна или несколько трубок, которые проходят туда и обратно несколько раз. Трубка разделяет две жидкости. Одна жидкость течет внутри трубы, а другая снаружи. Давайте посмотрим на пример отопления. Тепло передается от горячей внутренней жидкости к стенке трубы путем конвекции, затем оно проходит через стенку трубы на другую сторону, а внешняя жидкость уносит его также за счет конвекции.

  Пластинчатые теплообменники – упрощенные

  Базовый пластинчатый теплообменник

  Пластинчатые теплообменники используют тонкие пластины металла для разделения двух жидкостей. Жидкости обычно текут в противоположных направлениях, чтобы улучшить теплопередачу. Тепло самой горячей жидкости передается на стенку пластины, а затем передается на другую сторону. Другая жидкость, поступающая с более низкой температурой, затем уносит ее за счет конвекции.

  Давайте более подробно рассмотрим, как эти типы теплообменников применяются в системах HVAC.

  Ребристый змеевик (жидкость)

  Ребристый змеевиковый теплообменник

  Ребристые трубы часто называют просто змеевиком, например, нагревательным или охлаждающим змеевиком. Они чрезвычайно распространены. Вы найдете их в вентиляционных установках, фанкойлах, системах воздуховодов, испарителях и конденсаторах систем кондиционирования воздуха, на задней панели холодильников, в конвекторах, список можно продолжить.

  В этих теплообменниках вода, хладагент или пар обычно проходят внутри, а воздух выходит наружу.

  Например, при использовании для нагрева воздуха, с использованием нагретой воды, горячая вода течет внутри трубы и передает свою тепловую энергию посредством конвекции стенке трубы, существует разница температур между горячей водой и воздухом, поэтому тепло проводится через стенку трубы. Воздух, проходящий снаружи, уносит это за счет конвекции.

  Ребра обычно соединяются между всеми трубами, они располагаются непосредственно на пути потока воздуха и помогают отводить тепло из трубы и передавать его в воздух, поскольку они действуют как расширение площади поверхности трубы. Больше площадь поверхности = больше места для передачи тепла.

  Канальный пластинчатый теплообменник

  Канальный пластинчатый теплообменник

  Канальные пластинчатые теплообменники используются в вентиляционных установках для обмена тепловой энергией между потоками всасываемого и вытяжного воздуха без переноса влаги и без смешивания воздушных потоков. Теплообменник изготовлен из тонких листов металла, обычно алюминия, в котором две жидкости с разными температурами текут в противоположных диагональных направлениях. Обычно воздух используется в обоих, но также могут использоваться выхлопные газы чего-то вроде двигателя ТЭЦ.

  Тепло от одного потока направляется конвекцией на тонкие листы металла, разделяющие потоки, затем проходит через металл, где принудительной конвекцией переносится в другой поток.

  Конвектор внутрипольный

  Конвектор конвекторный

  Конвекторы устанавливаются по периметру здания обычно под окном или стеклянной стеной и очень распространены в новых коммерческих зданиях. Внутрипольные конвекторы встраиваются в пол, и их целью является снижение потерь тепла через стекло, а также предотвращение образования конденсата.

  Они делают это, создавая стену конвекционных воздушных потоков. Конвекторы обычно используют горячую воду или электрические нагревательные элементы для нагрева воздуха. Их расположение на уровне пола означает, что они имеют доступ к самому холодному воздуху в помещении. Теплообменник передает тепло ему через ребристую трубу, в результате чего холодный воздух нагревается и поднимается к потолку. По мере того, как этот теплый воздух поднимается вверх, более холодный воздух в комнате устремляется, чтобы занять его место. Это создает конвективный поток и тепловую границу между стеклом и помещением.

  Канальный электронагреватель – элемент с открытым змеевиком

  Канальный электронагреватель

  Нагревательные элементы с открытым змеевиком используются в основном в воздуховодах, печах и иногда в фанкойлах. Они работают с использованием открытых катушек под напряжением из металла с высоким сопротивлением для выработки тепла. Эти теплообменники помещаются непосредственно в поток воздуха, и когда воздух проходит через змеевики, тепловая энергия передается посредством конвекции. Они обеспечивают равномерный нагрев по всему воздушному потоку, хотя используются только там, где это безопасно и труднодоступно.

  Микроканальные теплообменники

  Микроканальные теплообменники

  Микроканальные теплообменники представляют собой усовершенствование теплообменника с ребристыми трубами, обеспечивающее превосходный теплообмен, хотя они используются только в системах охлаждения и кондиционирования воздуха. Теплообменники такого типа можно найти в чиллерах с воздушным охлаждением, конденсаторных установках, жилых кондиционерах, осушителях воздуха, холодильных шкафах, крышных установках и т. д.

  Теплообменники этого типа также используют конвекцию в качестве основного метода теплопередачи. Микроканальный теплообменник имеет простую конструкцию. С каждой стороны находится коллектор, между каждым коллектором проходит несколько плоских трубок с ребрами между ними. Воздух проходит через зазоры в ребрах, чтобы унести тепловую энергию.

  Хладагент поступает через коллектор, а затем проходит через плоские трубки, пока не достигнет другого коллектора. Коллекторы содержат перегородки, которые контролируют направление потока хладагента и используются для многократного прохождения хладагента по трубам, чтобы увеличить время, проводимое внутри, и, таким образом, увеличить возможность передачи тепловой энергии.

  Внутри каждой плоской трубки есть несколько небольших отверстий, известных как микроканалы, которые проходят по всей длине каждой плоской трубки. Эти микроканалы значительно увеличивают площадь поверхности теплообменника, что позволяет большему количеству тепловой энергии выходить из хладагента в металлический корпус теплообменника. Разница температур между хладагентом и воздухом приводит к тому, что тепло проходит через корпус плоской трубы к ребрам. Когда воздух проходит через зазоры, он уносит эту тепловую энергию за счет конвекции.

  Змеевик испарителя печи

  Змеевик испарителя печи

  Испарители печи обычно используются в больших домах и небольших коммерческих объектах с небольшими системами воздуховодов. Вы можете получить катушки большего размера, которые работают по тому же принципу, но для более крупных систем, в основном для кондиционеров в средних и крупных коммерческих зданиях. Змеевик внутри печного испарителя работает так же, как ребристый трубчатый теплообменник, и использует хладагент внутри, а воздух поступает снаружи. Воздух, проходящий через трубы, передает свое тепло посредством принудительной конвекции, затем оно передается через стенку трубы посредством теплопроводности, хладагент внутри уносит это тепло посредством принудительной конвекции, хладагент кипит и испаряется в компрессоре.

  Радиаторы

  Радиаторы

  Они очень распространены, особенно в Европе и Северной Америке, в домах и старых коммерческих зданиях. Они крепятся к стенам, как правило, под окном, чтобы обеспечить обогрев помещения. Их функция очень проста, они обычно подключаются к трубе горячего водоснабжения, в которую подается горячая вода от бойлера.

  Вода поступает по трубке малого диаметра и стекает внутрь радиатора. Внутренняя площадь радиатора больше, чем у трубы, что замедляет скорость воды, чтобы дать больше времени для передачи тепла.

  Тепло воды передается за счет теплопроводности металлическим стенкам радиатора. На внешней стороне радиатора находится воздух помещения. Когда этот воздух соприкасается с горячей поверхностью радиатора, тепло передается воздуху, и это заставляет воздух расширяться и подниматься вверх. Затем более холодный воздух перемещается, чтобы заменить этот воздух, вызывая непрерывный цикл движущегося воздуха, который нагревает комнату, поэтому этот движущийся воздух представляет собой конвекционный теплообмен. Радиатор обычно имеет несколько ребер, соединенных сзади или между панелями, особенно на новых, они нужны только для увеличения площади поверхности радиатора, чтобы обеспечить больше возможностей для передачи тепла в воздух. Радиаторы названы неправильно, так как они переносят в основном за счет конвекции.

  Иногда можно встретить радиаторы специальной конструкции, подключенные к паровым системам, но это становится все менее распространенным явлением, раньше также использовалось масло, но в наши дни это довольно редко.

  Водяной нагревательный элемент

  Водяной нагревательный элемент

  Водяной нагревательный элемент обычно используется в калориферах и водонагревателях, а также иногда используется в бассейне открытых градирен для предотвращения замерзания воды зимой. В них используется металлическая катушка вдоль трубки, которая имеет высокое значение сопротивления. Это сопротивление генерирует тепло. Катушка изолирована, чтобы сдерживать поток тока, но допускает поток тепловой энергии. Нагревательный элемент погружается в резервуар с водой, и тепло передается от элемента в воду. Таким образом, вода, которая вступает в контакт с нагревательным элементом, нагревается, и это заставляет ее подниматься внутри бака, затем более холодная вода течет, чтобы заменить эту нагретую воду, где этот цикл будет продолжаться.

  Вращающееся колесо

  Вращающийся теплообменник

  Теплообменники такого типа обычно устанавливаются в вентиляционной установке между потоками приточного и вытяжного воздуха. Они работают с помощью небольшого электродвигателя, соединенного с ременным шкивом, который медленно вращает диск теплообменника, который находится непосредственно в воздушном потоке между выхлопным и приточным воздухом. Воздух проходит прямо через диск, но при этом вступает в контакт с материалом колеса. Материал диска теплообменника поглощает тепловую энергию одного потока воздуха и при вращении входит во второй поток воздуха, где отдает эту поглощенную тепловую энергию. Этот тип теплообменника приведет к смешиванию небольшого количества жидкости между потоками всасываемого и вытяжного воздуха из-за небольших зазоров, присутствующих в месте вращения колеса, поэтому его нельзя использовать там, где используются сильные запахи или токсичные пары.

  Эти теплообменники можно использовать в зимние месяцы для рекуперации тепла от выхлопных газов здания. Это тепло улавливается тепловым колесом и передается в поток приточного воздуха, который будет намного холоднее, чем воздух внутри здания.
  Эти теплообменники также можно использовать в летние месяцы для рекуперации холодного воздуха из выхлопных газов здания и его использования для охлаждения поступающего свежего воздуха.

  Водогрейный котел

  Как работает бойлер

  Такие большие бойлеры можно найти в основном в средних и больших коммерческих зданиях в более прохладном климате. В домах и небольших зданиях будут использоваться гораздо меньшие версии, обычно настенные. Оба имеют много вариаций, но этот тип очень распространен.

  Топливо сгорает в камере сгорания (обычно газ или мазут), а горячие выхлопные газы проходят через ряд труб, пока не достигнут дымохода и не выбрасываются в атмосферу. Трубки и камера сгорания окружены водой. Тепло конвектируется к стенкам трубы и затем передается воде, которая затем уносится конвекцией. В зависимости от конструкции системы вода выходит либо в виде нагретой воды, либо в виде пара. Эта вода нагнетается насосом, скорость насоса, а также количество сжигаемого топлива могут варьироваться для изменения температуры и расхода.

  Тепловая трубка

  Тепловая трубка

  Вы найдете их в солнечных водонагревателях и некоторых змеевиках рекуперации тепла. Если мы посмотрим на солнечное тепловое применение, у нас есть трубка, сделанная из специального стекла, из которой откачан весь воздух для создания вакуума, а затем запечатана. Внутренний слой трубки имеет специальное покрытие. Покрытие и вакуум работают вместе, чтобы предотвратить выход тепла после того, как оно войдет в трубку, а затем помогает передать его к тепловой трубке в центре.

  Тепловая трубка имеет ребра с каждой стороны, соединенные с покрытием трубки для сбора тепловой энергии.

  Тепловая трубка представляет собой герметичную длинную полую медную трубку, которая проходит по всей длине стеклянной трубки и имеет выступающую выпуклость наверху. Колба подключена к коллектору, и холодная вода проходит через коллектор, чтобы пройти через головку колбы.

  Внутри тепловой трубки находится смесь воды, находящаяся под очень низким давлением. Это низкое давление позволяет воде испаряться в пар с небольшим подводом тепла. Затем пар поднимается в колбу, где отдает свое тепло воде, протекающей через коллектор. По мере того, как пар отдает свое тепло, он конденсируется и падает вниз, чтобы повторить цикл. Трубка поглощает тепловое излучение, которое затем передается в трубку. Вода внутри конвектирует ее до колбы, тепло передается через стенку трубы и уносится конвекцией в поток воды.

  Охлаждающая балка

  Охлаждающая балка Теплообменники систем отопления, вентиляции и кондиционирования

  Используются два типа охлаждающих балок: пассивные и активные. Оба используются в основном в коммерческих зданиях.

  Активная охлаждающая балка работает, пропуская холодную жидкость, обычно воду, через ребристый трубчатый теплообменник. Затем воздух подается в охлаждающую балку и выходит через специально расположенные сопла. Этот воздух движется по оребренной трубе и выдувает холодный воздух в помещение. Поэтому используют принудительную конвекцию.

  В пассивных охлаждающих балках также используется ребристый трубчатый теплообменник, но к ним не подсоединен воздуховод. Вместо этого они создают естественную конвекцию, охлаждая теплый воздух на уровне потолка. Затем этот охлажденный воздух опускается и заменяется более теплым воздухом, где цикл повторяется.

  Нагреватель печи

  Нагреватели печи обычно используются в домах с канальным кондиционированием воздуха. Они очень распространены в Северной Америке. В печных нагревателях используется теплообменник, помещенный непосредственно в канальный воздушный пар. Топливо сгорает, и горячий газ направляется через теплообменник, тепло от него конвективно передается в стенки теплообменника, более холодный воздух проходит через другую сторону, вызывая разницу температур, поэтому тепло газа передается через стены и будет унесен конвекцией.

  Пластинчатый теплообменник

  Существует два основных типа пластинчатых теплообменников: прокладочный и пластинчатый паяный. Они оба очень эффективны при передаче тепловой энергии, для еще большей эффективности и компактной конструкции вы можете использовать пластинчатые микротеплообменники для многих приложений. Ранее мы подробно рассмотрели все эти теплообменники.

  Основное, что нужно знать об этих двух типах теплообменников, это то, что тип прокладки можно демонтировать, его мощность нагрева или охлаждения можно увеличить или уменьшить, просто добавив или удалив теплообменные пластины. Вы обнаружите, что они используются, особенно в высотных коммерческих объектах, для косвенного подключения чиллеров, котлов и градирен к контурам отопления и охлаждения, а также для подключения зданий к районным энергетическим сетям.

  Паяный пластинчатый теплообменник

  Паяный пластинчатый теплообменник представляет собой герметичные узлы, которые не могут быть разобраны, их мощность нагрева или охлаждения фиксирована. Они используются для таких приложений, как тепловые насосы, комбинированные котлы, блоки сопряжения тепла, косвенное подключение калориферов и т. д.

  Оба работают за счет прохождения жидкости, обычно в противоположных направлениях, в соседних каналах. Жидкости обычно представляют собой воду или хладагент. Тепловая энергия передается на пластину конвекцией, затем проходит через пластину, а жидкость на другой стороне уносит ее за счет конвекции.

  Тепловые насосы

  Тепловые насосы используются в основном в жилых домах, но иногда и в коммерческих объектах. Существует два основных типа тепловых насосов с воздушным и наземным источником. Воздушный источник обычно используется для обогрева помещений, тогда как наземный источник чаще используется для нагрева воды.

  Источник воздуха работает как система кондиционирования, но наоборот, вместо отвода тепла из помещения, он добавляет его. Хладагент проходит от компрессора к внутреннему блоку, который содержит ребристый трубчатый теплообменник. Хладагент передает свое тепло путем конвекции стенкам трубы, а затем проходит через нее на другую сторону. С другой стороны, холодный воздух помещения проходит через теплообменник с помощью небольшого вентилятора, который затем отводит тепло за счет конвекции. Затем хладагент поступает к расширительному клапану, а затем к наружному блоку, который также представляет собой теплообменник с ребристыми трубами или микроканальный теплообменник.

  Когда воздух проходит через этот теплообменник, окружающий воздух вызывает кипение хладагента и выделение тепла. Затем это тепло проходит через компрессор к внутреннему блоку, чтобы повторить цикл.

  Наземный источник работает немного иначе. Смесь воды и антифриза прокачивается по трубам в земле для сбора тепла. Затем он передается в небольшой холодильный цикл через паяный пластинчатый теплообменник. Хладагент переносит его во второй паяный пластинчатый теплообменник, который соединен с другим водяным контуром, на этот раз передавая свое тепло в бак с горячей водой, обычно через спиральную неребристую трубу.

  Кожухотрубный теплообменник

  Кожухотрубный теплообменник

  Кожухотрубный теплообменник обычно используется в охладителях на испарителе и/или конденсаторе, иногда также в качестве охладителя смазочного масла.
  Возможно, это упрощенная конструкция теплообменника. У них есть внешний контейнер, известный как оболочка. Внутри оболочки находится несколько труб, известных как трубки. Трубки содержат одну жидкость, а оболочка – другую жидкость. Две жидкости всегда разделены стенками трубы, они никогда не встречаются и не смешиваются. Жидкости будут иметь разную температуру, что приведет к передаче тепловой энергии между жидкостями, и эта тепловая энергия будет проходить через стенки трубы. При использовании в испарителе или конденсаторе двумя жидкостями будут вода и хладагент. В зависимости от конструкции вода может находиться в кожухе или трубке, а хладагент — в другой.

  Чиллер

  Теплообменники чиллера

  В чиллере используется кожухотрубный теплообменник, пластинчатый теплообменник или теплообменник с ребристыми трубами.
