Устройство и принцип работы термоголовки для радиаторов

В осенне-зимний период внутренний температурный комфорт жилых помещений играет важную роль в нашей повседневной жизни. А постоянно растущие цены на энергоносители заставляют нас задуматься об энергосберегающем управлении систем отопления.  Для получения оптимального уровня комфорта в помещениях и уменьшения расходов на оплату энергоносителей применяется такой элемент терморегулирования, как термоголовки для радиаторов.

Раньше, при увеличении температуры в квартире или доме в зимний период, приходилось открывать окна для проветривания помещений. Таким образом температуру в помещениях восстанавливали до комфортного уровня. Сегодня из-за постоянного увеличения цен на энергоносители, затраты на обогрев помещений очень высоки, и тарифы за отопление только растут. Для того чтобы их минимизировать, есть необходимость теплоноситель расходовать целесообразно.

Для регулирования температуры на радиаторы устанавливают такие элементы, как термостатический клапан с термоголовкой, которые в автоматическом режиме управляют количеством теплоносителя, поступающего в радиатор, поддерживая нобходимую комфортную температуру в комнатах.

Далее в нашей статье пойдет речь об этих термостатических элементах.

Термостатический клапан для радиатора отопления.

Устройство термоголовки.

Принцип работы термостатической головки.

Виды термоголовок.

ТОР 10 термоголовок.

Термостатический клапан для радиатора отопления

Жидкость, которая циркулирует в системе отопления, имеет название теплоноситель. Теплоноситель передает определенное количества тепла от котла к радиаторам отопления, которые непосредственно отдают тепло в помещение.  При этом чем меньше через радиатор пройдет теплоносителя, тем теплоотдача его будет меньше. Именно на этом простом принципе построена работа терморегуляторов. Этот принцип называется количественным регулированием теплоносителя для поддержания оптимальной комнатной температуры.

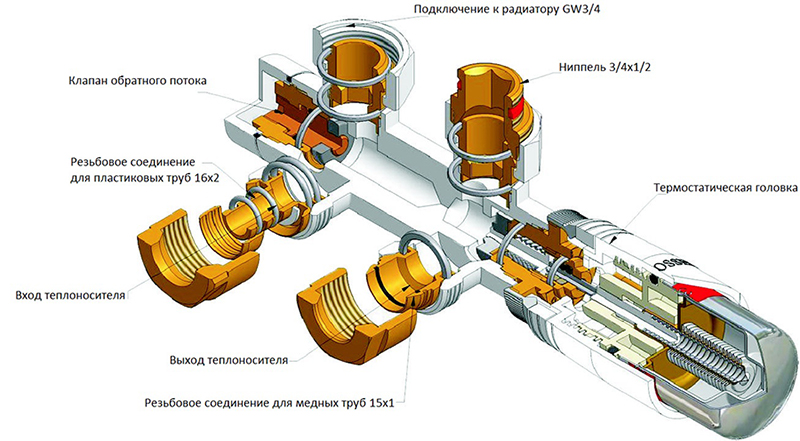

Принцип работы термостатического клапана выглядит следующим образом.

Непосредственно внутри корпуса (9) термостатического клапана расположено седло (8) клапанной части. Проход теплоносителя через клапан ограничивает непосредственно вентильная головка (шток) с золотником (7). Золотник связан со штоком (вентильной головкой), в результате обеспечивается поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (6), которая всегда возвращает регулирующий клапан в максимально открытое положение, если на него нет управляющего воздействия. Выше по оси штока расположен нажимной штифт или дроссель (5), который выходит выше корпуса клапана. Непосредственно через штифт передается управляющее усилие от термоголовки на регулирующий шток.

В результате хода штока изменяется пропускная способность клапана, и соответственно уменьшается или увеличивается количество теплоносителя, поступающего в радиатор.

Устройство термоголовки

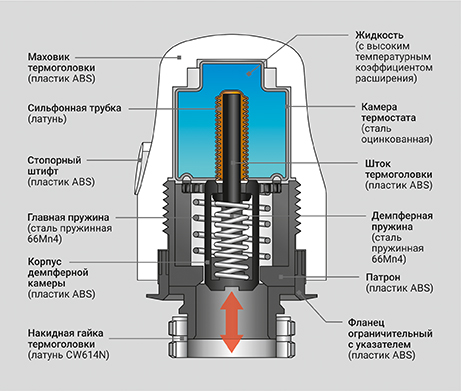

Устройство термостатической головки довольно простое. Термостатический регулятор имеет корпус (1), обычно выполненный из специального пластика, реже применяется латунь. Внутри в верхней части корпуса расположен специальный сильфон (2) с наполнителем, который реагирует на изменения комнатной температуры.  Следующим расположен шток (3) с толкателем (4), которые непосредственно воздействуют на штифт термостатического клапана, возвратная пружина (5) и элемент присоединения (6), позволяющий произвести прочную фиксацию термоголовки непосредственно на термостатическом клапане.

В основном в качестве наполнителя используют производные ацетона или толуола, эти наполнители применяют при производстве жидкостных термоголовок.  Некоторые производители, например, Danfoss использует газоконденсатный заполнитель для газоконденсатных термоголовок.

Технология производства газоконденсаных термоголовок несколько дороже, но по времени срабатывания такие термоголовки значительно быстрее и погрешность регулирования меньше. Время срабатывания жидкостных термоголовок 17-25 минут, газоконденстатных 8-10 минут.

Принцип работы термоголовки

Принцип работы термоголовки состоит в следующем: нагретый комнатный воздух оказывает воздействие на сильфонный наполнитель, который находится в замкнутом пространстве. В результате расширения наполнителя, сам сильфон увеличивается в объеме, и непосредственно через шток с толкателем начинает воздействие на штифт термостатического клапана. Внутри клапана шток с золотником перемещается вниз, пропускная способность прохода уменьшается, и тем самым ограничивается количество теплоносителя, которое поступает в радиатор.

При уменьшении температуры воздуха в комнате происходит обратный процесс. Охлаждаясь, сильфон уменьшается в объеме, шток термостатического клапана под действием пружины поднимается вверх, пропускная способность увеличивается, количество теплоносителя в единицу времени проходит больше, и соответственно радиатор отдает больше тепла в помещение. Таким образом термоголовка поддерживает в автоматическом режиме заданную Вами температуру с точностью до 1°С, создавая оптимальный комфорт в помещениях.

Установка термоголовки на радиатор

Для начала термоголовка подбирается по резьбе подключения термостатического клапана (так как у разных производителей резьба подключения отличается, и чтобы получить корректную работу термоголовки необходимо правильно ее подобрать. С этим вопросом Вы можете ознакомиться в нашей статье «Как выбрать термоголовку для радиатора отопления»)

Для корректной работы термоголовки необходимо правильно ее установить. Термостатические головки, у которых датчик температуры встроен внутри, необходимо располагать горизонтально, т.е. параллельно полу. В результате такого расположения окружающий воздух будет беспрепятственно циркулировать вокруг термостата, и регулирование будет происходить корректно. Установка термоголовки в вертикальном положении не даст возможности правильному функционированию, в следствие влияния таких факторов, как тепловое воздействие от корпуса клапана, или непосредственно от поверхности труб системы отопления, которые проложены открыто вдоль стен.

Виды термоголовок

В зависимости от назначения, метода установки и свободного доступа при монтаже, термоголовки различают по нескольким видам:

Термоголовки для радиатора с встроенным температурным датчиком. Это стандартные терморегуляторы, которые очень часто устанавливаются на радиаторах отопления, потому что обычно имеется свободный доступ комнатного воздуха к корпусу термоголовки, горизонтальный монтаж таких термоголовок не затруднен, и работа термоголовки будет корректной.

Термоголовки с выносным температурным датчиком. Такие термоголовки следует применять, в случаях, когда нет технической возможности произвести горизонтальный монтаж, либо радиаторы отопления скрыты очень плотными шторами; довольно близко от термоголовки находятся какие-либо источники тепла (трубы системы отопления, солнечный свет и др.), радиатор размещен под подоконником очень большой ширины. В таких случаях целесообразно устанавливать термоголовки с выносным датчиком температуры, который крепиться обычно к стене и управление осуществляется посредством капиллярной трубки различной длины.

Электронные термоголовки. Электронные программируемые термоголовки работают так же, как и обычные механические. Отличаются они по времени срабатывания  внутри электронных термоголов находится специальный датчик, который регистрирует температуру в комнате каждую минуту, поэтому условно время срабатывания у них составляет 1 минуту) и возможностью запрограммировать по времени и дням недели необходимую температуру. Еще одно отличие — это встроенный электродвигатель вместо сильфона с наполнителем, который перемещает шток термостатического клапана, ограничивая или увеличивая количество теплоносителя, поступающего в радиатор. Для этого необходимо электропитание. У многих производителей предусмотрены две обычных щелочных батарейки, которые поставляются в комплекте. Срок эксплуатации батареек составляет порядка двух лет, и обычно заранее появляется сигнал о необходимости замены элементов питания.

ТОР 10 термоголовок

В заключение хочется отметить, что большое количество производителей предлагают широкий ассортимент термоголовок, различных по назначению, различной формы и разнообразной цветовой гаммы. Большинство термоголовок отлично справляются с поддержанием оптимальной и комфортной комнатной температуры, при этом эффективно экономятся энергозатраты. Большинство термоголовок имеют хороший дизайн и очень оптимально дополняют интерьер в помещениях.

На нашем сайте вы можете купить термоголовки таких известных производителей, как Danfoss, Oventrop, MNG, Heimeier, Schlosser, Honeywell, Herz и др.

И в завершение, для Вашего удобства размещаем 10 самых популярных и часто запрашиваемых термоголов.

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

• В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Читайте также:

• Термостат на батарею отопления
• Регулировка тепла в батареях отопления

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

 Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.

Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

Типы

, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры нагрева. С его помощью можно эффективнее расходовать охлаждающую жидкость и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого нужно иметь максимум информации об этих устройствах.

Из этой статьи вы узнаете о существующих типах термоголовок, устройстве, принципе работы и правилах их установки на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей такого оборудования.

Содержание статьи:

• Особенности строения термоголовки
• Виды термоголовок и принцип их работы
  • Что такое ручные термоголовки?
  • Особенности механических термоголовок
  • В чем разница между электронными термоголовками?
• Правила установки термоголовки
  • Рекомендации по подключению
  • Последовательность установки прибора
  • Особенности настройки
• По каким критериям выбирать термоголовку?
• Обзор популярных брендов
  • Место № 1 — Danfoss
  • Место № 2 — торговая марка Oventrop
  • Место № 3 — Thermo
  • Место № 4 — Caleffi Producer
  • Место № 5 — Sal us
• Выводы и полезное видео по теме

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, запорного элемента, толкателя, штока (запирающего конуса), возвратной пружины, уплотнительной и элементы крепления.

Количество охлаждающей жидкости, прошедшей в радиатор, контролирует клапанное устройство. Этот пункт дополняет большинство продуктов.

Корпус изготовлен из пластика методом горячей штамповки. Он может быть как прозрачным, так и цветным – от белого до черного. Сильфон изготавливается из латуни или оцинкованной стали. В большинстве моделей корпус термоголовки для установки на радиаторы и совместимый.

Наибольшей скоростью реакции на колебания температуры обладает такой сильфонный наполнитель, как газовый конденсат.

Две пружины из нержавеющей стали помогают открывать и закрывать шток. Один из них возвращает шток в исходное положение после закрытия клапана, а второй после его открытия

На корпусе в самом верху находится запорный элемент. Необходимо зафиксировать настройки. Если настройки не менялись в течение длительного периода или если подвижные элементы устройства неактивны, они могут заедать.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки с клапанов сразу после окончания отопительного сезона. Когда термостатические вентили рассчитаны на давление от 4 атм, вероятность заедания значительно снижается.

Есть такое понятие, как «гестоз» головы. Чем он меньше, тем быстрее реагирует прибор на изменение температуры.

Типы термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три типа термостатических головок:

• ручные;
• механический;
• электронный.

Функции у всех одинаковые, но методы реализации разные. В зависимости от последнего параметра они имеют разные возможности.

Что такое ручные термоголовки?

По конструкции термостатические головки дублируют стандартный кран. Поворачивая регулятор, можно регулировать количество транспортируемого по трубопроводу теплоносителя.

Установив термостат всего на 1° ниже, вы сможете сэкономить 6% от суммы, которую вам придется платить за электроэнергию за год в год

Вместо этого установите их на противоположных сторонах радиатора. Они надежны и недороги, но управлять ими придется вручную, а каждый раз поворачивать вентиль, полагаясь исключительно на свои ощущения, не очень удобно. В основном такие термоголовки устанавливаются на чугунные батареи.

Если шток клапана переключать несколько раз в день, маховик клапана ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и поддерживают заданную температуру в автоматическом режиме.

В основе устройства лежит сильфон в виде небольшого гибкого цилиндра. Внутри находится температурный агент в жидком или газообразном виде. Как правило, он имеет высокий коэффициент теплового расширения.

Как только установленный температурный показатель превышает норму, под воздействием внутренней среды, сильно увеличившейся в объеме, шток приходит в движение.

В результате сечение прохода через термоголовку сужается. При этом снижается пропускная способность аккумулятора, а, следовательно, и температура теплоносителя до заданных параметров.

При охлаждении жидкости или газа в сильфоне цилиндр теряет свой объем. Шток поднимается, увеличивая дозу охлаждающей жидкости, проходящей через радиатор. Последний постепенно прогревается, баланс системы восстанавливается и все начинается сначала.

Положительный результат будет только при наличии термостатов во всех комнатах и ​​на каждом радиаторе.

Более популярны устройства с сильфоном, заполненным жидкостью. Хотя реакция газов протекает быстрее, технология производства достаточно сложна, а разница в точности измерений составляет всего 0,5%.

Механический регулятор удобнее в использовании, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует множество моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала.

Термостатическая головка монтируется по направлению к помещению. Это повысит точность измерения температуры.

Если нет условий для такой установки, установите термостат с внешним датчиком. Капиллярная трубка длиной от 2 до 3 м соединяется с термоголовкой.

Целесообразность использования выносного датчика обусловлена ​​следующими обстоятельствами:

1. Обогреватель размещается в нише.
2. Радиатор имеет глубину 160 мм.
3. Термоголовка спрятана за жалюзи.
4. Большая ширина подоконника над радиатором, при этом расстояние между ним и верхом батареи менее 100 мм.
5. Балансировочное устройство расположено вертикально.

Все манипуляции с радиатором будут производиться с ориентацией на температуру в помещении.

В чем разница между электронными термоголовками?

Так как помимо электроники такой терморегулятор имеет батарейки (2 шт.), он больше по габаритам, чем предыдущие. Запас перемещается здесь под воздействием микропроцессора.

Эти устройства имеют большой набор дополнительных функций. Так, они могут устанавливать температуру по часам — ночью в помещении будет прохладнее, а к утру температура повысится.

Можно запрограммировать индикаторы температуры на отдельные дни недели. Не снижая уровень комфорта, можно существенно сэкономить на отоплении дома.

Хотя заряда аккумуляторов хватает для работы на несколько лет, за ними все равно нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с опцией выносного датчика. Ограничивает температуру до установленного значения. Регулируется от 60 до 90°

При установке на радиатор Термоголовка будет бесполезна. В этом случае нужен контроллер с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Точка подключения при установке термоголовки на радиатор не зависит от ее типа. В любом случае, это труба, которая непосредственно подает теплоноситель к аккумулятору.

Чтобы устройство работало правильно, вокруг него должен постоянно циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по подключению термоголовки.

Несмотря на это, есть общие условия установки:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае устройство не будет работать точно.
2. Термоголовка должна быть открыта. Она не должна быть скрыта никакими защитными коробами, мебелью.
3. Устройство не должно находиться над трубами отопления. В этом случае будет несоответствие температуры в помещении и области вокруг головы.
4. Если прибор практически изолирован, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
5. Соединительная трубка не должна давить на корпус клапана.

При установке регулятор термоголовки должен быть установлен на максимум. Это обеспечит правильную работу устройства. Непосредственно перед монтажом движение воды или др. в контуре нужно перекрыть, после чего слить.

Вертикальная установка термоголовки запрещена. Он должен быть параллелен полу. Это положение гарантирует, что на него не повлияет теплый воздух.

Последовательность установки прибора

Установка должна начинаться с обрезки труб, которая выполняется путем небольшого отступления от радиатора. Следующим шагом является демонтаж существующих клапанов. Далее хвостовики отделяют от клапанов и вкручивают их в пробки радиатора.

Установите трубопровод на место, собрав его, соедините трубы. Остается отрегулировать температуру, поворачивая ручку термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется затягивать гайки крепления термоголовки, так как материалы, из которых она изготовлена, достаточно мягкие. Для этого лучше использовать динамометрический ключ

Важно, чтобы стрелка на корпусе указывала в сторону течения горячей жидкости в системе. Иначе работа проделана напрасно, ничего не получится. Термоголовка может быть установлена ​​как на входе, так и на выходе.

Не следует пренебрегать рекомендациями производителей относительно уровня установки прибора, так как он откалиброван на температуру на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все аккумуляторы имеют верхнюю подачу; он также может быть ниже. При отсутствии подходящего по высоте образца выход на настройку термоголовки на более низкую температуру.

Так как пол холоднее, а в приборе установлена ​​температура, которая должна быть в верхней части батареи, в помещении будет жарко. Чтобы этого не делать, можно установить термоголовку с выносным датчиком. Есть такой вариант, как самостоятельная настройка регулятора.

Особенности настройки

Для нормальной работы устройства требуется предварительная настройка. Перед этим включают отопление и изолируют помещение, закрыв дверь.

В определенный момент устанавливается термометр и запускается настройка:

1. Поверните термоголовку в левую сторону до упора, чтобы полностью открылся поток теплоносителя.
2. Ждут, пока температура не поднимется на 5-6° по сравнению с начальной.
3. Поверните голову вправо до упора.
4. Когда температура падает до нужного значения, клапан постепенно откручивается. Они прекращают вращение при появлении шума в радиаторе и прогреве кузова.

Последнее положение термоголовки соответствует комфортной температуре. Ее будут постоянно поддерживать.

В конструкцию электронных термоголовок входят встроенные программы. Они позволяют устанавливать температуру с большой точностью – до 1 градуса

Описанная последовательность подходит для большинства устройств. Если он другой, то оформить его несложно, так как в паспорте все подробно описано.

По каким критериям выбирать термоголовку?

Термостатические устройства производятся многими производителями.

Чтобы сделать правильный выбор, необходимо руководствоваться следующими критериями:

1. Термоклапан, к которому будет крепиться головка . Так как соединение может быть клипсовым или резьбовым, на этот момент нужно обратить внимание. Если производитель тот же, то проблем не будет.
2. Тип резьбового соединения на самой головке . Он может быть в виде орешка с жалюзи или просто круглым. В первом случае при монтаже необходим дополнительный инструмент для обжима соединения. Во втором — все гораздо проще.
3. Наличие «юбки» . С ней голова смотрится лучше, так как закрывает рабочую зону.
4. Производственный материал . Самыми дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
5. Качество пластика . Некоторые производители, чтобы удешевить свою продукцию, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет эстетичный вид.
6. Тип рабочего элемента . Выбор придется сделать между жидкостью, газом, электронным и парафином.
7. Плавность вращения . Ручка должна вращаться плавно. Это признак хорошего качества. Всевозможные потрескивания, скрипы и задиры говорят о некачественном товаре.
8. Градуировка и длина шкалы . У большинства моделей она находится в пределах +5 – +30°С. Если шкала расположена по всему периметру головы, ее можно быстро стереть.
9. Наличие антивандального кожуха . Защищает от несанкционированного доступа к настройкам.
10. Дизайн . Так как термоголовки в основном расположены на виду, важен их внешний вид и цветовая гамма.

Полный комплект, состоящий из термоклапана и термоголовки, не является обязательным. Эти устройства можно приобрести отдельно.

Газонаполненные сильфоны не слишком чувствительны к внешним источникам тепла. Это несомненный плюс, но его стоимость намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, выигрывает во многом, но не всегда эффективна. Нет смысла его крепить. Этот материал очень теплоемкий, а так как масса аккумулятора большая, то он обладает большой инертностью. Корректно работать здесь может только головка ручного типа.

Обзор популярных брендов

Правильным решением при покупке термоголовки будет ориентироваться на известных производителей. Незнакомая торговая марка с неизвестной историей – большой риск зря потратить деньги.

Вы можете смело приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных компаний.

1-е место — Danfoss

Компания Danfoss более 60 лет занимается производством термоголовок. Это датский производитель; по его лицензии продукция производится и в России.

Ассортимент оборудования для автоматизации систем отопления концерна Danfos богат и отвечает передовым технологиям. Контролировать работу и регулировать термоголовки можно удаленно с помощью смартфона для этого

Чаще всего спрашивают термоголовку RTS Everis. Это сильфонное изделие, заполненное жидкостью. Прямым креплением сопрягается с фирменными термоклапанами. Для остальных нужен переходник.

Протестируйте существующие виды термоголовок марки в следующем видео:

Ранг №2 — Марка Oventrop

Термоголовки Oventrop из линейки Uni пользуются большим спросом у потребителей. Они оснащены жидкостным сильфоном. Они присоединяются к термоклапану с помощью накидной гайки. Температуру можно установить в пределах от +7 до +28 °C.

Возможно полное закрытие. Головки рассчитаны на максимальную температуру в системе +100 – +120°С – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой компании. Их можно подключать без адаптера к другим устройствам со встроенным клапаном и соответствующей резьбой

. Установите их на термостатические клапаны с подходящим соединением. На головах многих серий есть специальная маркировка для слабовидящих, антивандальный кожух.

3-е место — Thermo

Высокую оценку получили потребители продукции Swiss Thermo, в частности, модели Royal Thermo RTE 50. 30. Имеет широкий диапазон регулировки – от +6 до +28°С, низкое значение гистерезиса – 0,55 градуса. Есть нулевое положение.

Для корректной работы охлаждающая жидкость должна иметь температуру не выше 100°С. Соединение с клапаном — накидная гайка.

Термоголовки термо надежные, качественная сборка. Среди предложений есть модели с выносным датчиком

4-е место — Caleffi Producer

Итальянский производитель Caleffi поставляет широкий ассортимент термоголовок для радиаторов. Caleffi 210000 является программируемым. Он оснащен цифровым ЖК-индикатором температуры. Помимо значения температуры, показывает время, дату, установленную дневную программу.

При покупке оборудования для систем отопления обязательно запрашивайте у продавца сопроводительные документы, гарантию от производителя и инструкцию к товару

При программировании на неделю можно установить 3 уровня температуры: «Комфорт», «Эконом», «Антизамерзание». Установите эту головку в тандеме с клапанами Keleffi.

Место №5 — Salus

Немецкая компания Salus также пользуется заслуженной репутацией. Например, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью установки температурного режима на неделю. Температурный диапазон — +5 — +40°С.

Питание от 2-х элементов АА. Дисплей имеет функцию подсветки и отображения параметров температуры, а также уровня заряда элементов.

Новая разработка — беспроводная мини термоголовка, работающая от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей — беспроводные термоголовки позволяют владельцу создать комфортный микроклимат в помещении, находясь при этом на другом конце города или другой страны. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки подробно описано в следующем видео:

Стоит ли устанавливать термоголовку на батареи? Об этом подробно рассказал один из пользователей в своем видео обзоре:

Термостатический клапан и головка в действии:

Контур отопления с термоголовкой более удобен в использовании. Это устройство увеличивает срок службы оборудования, входящего в систему отопления, повышает ее пожарную безопасность.

Учитывая преимущества этих относительно простых устройств и их 20-летний срок службы, их стоимость невелика. Чтобы купить действительно качественный товар, узнайте, есть ли сертификат на выбранное устройство .

Используете ли вы термоголовки для нагревательного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавьте фотографии, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после установки термоголовок.

Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев — наши специалисты и компетентные пользователи постараются максимально осветить сложные моменты.

Понимание радиаторов и клапанов — Mr Central Heating

Быстрая доставка
С нашим собственным автопарком.

Награда за надежную службу

Бесплатно нажми и забери
Нажми и забери в любом из наших магазинов.

Когда дело доходит до радиаторов и клапанов, на первый взгляд они могут показаться довольно сложными, но когда вы приступите к делу, это довольно простые устройства, и их легко понять, если вы знакомы с терминологией. В этом руководстве мы познакомим вас с различными типами доступных радиаторов, компонентами, которые они используют, и предоставим обзор радиаторных клапанов. Мы также предоставим базовый обзор того, как работают радиаторы.

Как работают радиаторы?

Радиаторы работают за счет процесса теплопередачи, называемого конвекцией. Когда вода в радиаторе нагревается, окружающий воздух также нагревается за счет конвекции, и этот горячий воздух затем перемещается по комнате по мере циркуляции воздуха.

Радиаторы обычно подключаются к системе центрального отопления через трубы, и горячая вода течет по этим трубам в сами радиаторы, передавая горячую воду в радиатор. Как уже упоминалось, эта горячая вода нагревает помещение за счет конвекции. Горячая вода не остается в радиаторе, вместо этого горячая вода проходит через радиатор и снова выходит к следующему радиатору в цепочке. По мере того, как горячая вода течет по системе, она начинает остывать. Когда она возвращается в котел, вода находится в более холодном состоянии, и котел снова нагревает воду. Процесс повторяется до тех пор, пока система включена.

Поскольку радиаторы в системе центрального отопления соединены в цепочку, ближайший к котлу радиатор подвергается воздействию воды, когда она самая горячая, а радиатор в конце цепочки, расположенный непосредственно перед горячей водой обратка в котел будет подвергаться воздействию самой холодной воды. Поскольку желательно, чтобы все радиаторы работали с одинаковой тепловой мощностью, используется процесс, называемый балансировкой, чтобы гарантировать, что все радиаторы работают при одинаковой температуре. Балансировка работает путем ограничения потока воды в радиатор. Процесс балансировки осуществляется путем регулировки клапана, называемого «запорным клапаном». Либо ограничивая, либо открывая подачу воды в радиатор.

Что такое запорный клапан?

Запорный клапан представляет собой тип клапана, который устанавливается на каждый радиатор со стороны, где вода поступает в радиатор из котла. Назначение запорного клапана состоит в том, чтобы помочь регулировать тепловую мощность самого радиатора и позволить инженеру-теплотехнику сбалансировать радиаторы так, чтобы все радиаторы в системе отопления выдавали тепло примерно с одинаковой скоростью. После настройки запорного клапана в процессе балансировки сверху на клапан надевается пластиковый колпачок, который останавливает и «защищает» от любых дальнейших регулировок. Это «запирает» клапан на месте. После установки запорный клапан редко требует повторной регулировки, если только нет проблем с системой или вам нужно отрегулировать поток воды. Короче говоря, работа запорного клапана заключается в контроле максимального и минимального количества воды, которое может пройти через радиатор.

Приобретите в Mr Central Heating наш ассортимент клапанов, включая запорные клапаны.

Что такое запорный клапан?

Мы уже обсуждали запорный клапан, но с другой стороны радиатора вы найдете клапан другого типа. Этот клапан регулируется пользователем для управления тепловой мощностью радиатора. Он отличается от запорного клапана, поскольку пользователь может регулировать его по мере необходимости регулировки тепла в помещении. Как правило, доступны радиаторные клапаны двух разных стилей (которые регулируются пользователем). Это ручные клапаны и термостатические радиаторные клапаны (также известные как TRV).

Клапаны с ручным управлением

Клапаны с ручным управлением — это довольно простые устройства, которые можно представить себе как водопроводный кран в вашем доме. Вы можете отрегулировать нагрев радиатора, просто повернув ручные вентили радиатора в нужное положение. Однако добиться желаемой теплоотдачи можно только методом проб и ошибок. Эти простые клапаны имеют низкую стоимость и отлично выглядят.

Взгляните на клапаны с ручным управлением, которые есть в наличии у компании Mr Central Heating.

Термостатические радиаторные вентили

Термостатические радиаторные клапаны представляют собой регулируемые пользователем радиаторные клапаны другого типа, которые контролируют температуру радиатора и автоматически регулируют температуру в помещении для поддержания постоянного уровня. Как только TRV установлен на желаемый уровень, клапан автоматически регулирует отдачу тепла от радиатора. Купить эти термостатические клапаны не так уж и дорого, но они дороже ручных клапанов. Однако затраты на клапаны компенсируются их энергоэффективностью. Поскольку эти клапаны могут изменять тепловую мощность и контролировать, насколько сильно нагревается радиатор в каждой отдельной комнате, где установлен TRV, они более эффективны и, следовательно, могут помочь сократить ваши счета за отопление. TRV в Великобритании обычно устанавливаются вертикально, тогда как в европейском стиле TRV оставляют в горизонтальном положении.

Узнайте больше о термостатических радиаторных клапанах (TRV), которые может поставить Mr Central Heating.

Место и способ крепления клапанов к радиатору могут различаться в зависимости от типа подключаемого радиатора. Современные радиаторы имеют тенденцию прикрепляться к нижней части радиатора противоположными концами. Это известно в торговле как радиатор BBOE (оба нижних противоположных конца). Доступны и другие типы соединений, хотя они, как правило, используются в старых старинных радиаторах. TBOE расшифровывается как Top and Bottom Opposite Ends, и это, как следует из названия, означает, что клапаны крепятся вверху и внизу радиатора на противоположных концах. Принимая во внимание, что TBSE означает, что верхний и нижний концы одинаковы, что означает, что обе трубы входят с одной стороны радиатора.

Единственные другие соображения, о которых вам, возможно, придется подумать, когда речь идет о клапанах, это то, как труба присоединяется к самому клапану и в каком направлении труба входит в клапан. Это, как правило, больше связано с тем, как трубы установлены в вашем собственном доме. Например, вы можете получить прямые радиаторные клапаны, когда трубопровод идет прямо в радиатор горизонтально. Прямые клапаны — не единственный доступный тип клапана.

Прямые клапаны

Угловые клапаны

Угловые клапаны

Угловые вентили используются, когда трубопровод входит в радиатор под углом 90 %. Угловые краны используются, когда трубопровод идет от стены, а не от пола.

Угловые клапаны используются, когда трубопровод идет вертикально от пола и должен быть присоединен к радиатору под углом. При покупке радиаторного клапана вам необходимо учитывать, как ваши трубопроводы установлены в доме, чтобы убедиться, что вы выбрали правильный тип клапана.

В Великобритании наиболее распространенный диаметр трубы, используемой в системе центрального отопления, составляет 15 мм. Таким образом, вы обнаружите, что большинство клапанов подходят для этого размера трубы. Это не всегда так, особенно в старых домах, поэтому вам может потребоваться использовать клапаны или переходники разных размеров, чтобы преобразовать размер трубы в более традиционный размер. Это стоит проверить перед покупкой, чтобы убедиться, что вы покупаете разъем нужного размера для клапанов.

Стоит отметить, что если вы покупаете новый радиатор, он обычно не поставляется с клапанами. Это связано с тем, что вам нужно выбрать клапан радиатора в соответствии с вашими индивидуальными трубопроводами. Часто люди забывают, что на каждый новый радиатор требуется и запорный клапан, и ручной или ТРВ клапан. Хорошей новостью является то, что Mr Central Heating предлагает комплекты клапанов, которые идеально подходят для вашего нового радиатора и включают в себя оба клапана.

Знакомство с различными типами радиаторов

Радиаторы-колонны

Как следует из названия, они сконструированы с использованием металлических колонн, и эти радиаторы имеют традиционный вид, но с современной эффективностью. Эти радиаторы бывают разных форм, цветов и размеров и обеспечивают отличную тепловую мощность. Люди, которые ищут более ориентированный на дизайн внешний вид своих радиаторов, обычно предпочитают этот стиль радиаторов. Эти радиаторы доступны как в двух-, так и в трехколонном исполнении.

Узнайте о различных типах колонных радиаторов, которые мы продаем в Mr Central Heating.

Компактные радиаторы

Это очень распространенные радиаторы, которые установлены во многих домах в Великобритании. Эти радиаторы используют ребра для передачи тепла в помещение. Они меньше по размеру, чем колонные радиаторы, но также доступны во множестве различных форм и размеров, а также делятся на два разных типа: однопанельные и двухпанельные радиаторы. Как вы можете себе представить, двухпанельный радиатор обеспечивает больше тепла за счет своего размера. Двухпанельные радиаторы занимают больше места, чем однопанельные. Эти радиаторы обычно доступны только в белом цвете.

Если вы заинтересованы в покупке компактного радиатора, у нас есть из чего выбрать.

Плоские радиаторы

Эти радиаторы имеют наименьшую глубину из всех радиаторов, поэтому они отлично подходят для небольшого или необычного пространства. Эти радиаторы доступны в различных размерах, таких как вертикальные радиаторы и более традиционный горизонтальный дизайн. Мы поставляем ряд «мокрых» плоских радиаторов, что означает, что они могут быть подключены к традиционной системе центрального отопления точно так же, как колонный радиатор или компактный радиатор. «Мокрый» радиатор — это тот, который использует горячую воду для обогрева. Часто, когда упоминаются плоские радиаторы, они могут относиться к радиаторам с электрическим приводом, которые используются в ситуациях, когда в комнатах или целых зданиях не установлена ​​традиционная система мокрого центрального отопления. Это может быть довольно распространенным явлением в квартирах, где пространство в большом почете.

Ознакомьтесь с нашим широким ассортиментом плоских радиаторов.

Полотенцесушители

Как и плоский радиатор, полотенцесушитель может быть как «мокрым», так и работающим от электричества. Причина, по которой эти радиаторы называются полотенцесушителями, заключается в том, что они часто встречаются в ванных комнатах и ​​позволяют сушить полотенца. В большинстве домов, скорее всего, есть полотенцесушитель в ванной, если там установлен радиатор. Часто радиаторы, попадающие в категорию полотенцесушителей, изготавливаются из нержавеющей стали и имеют хромированный дизайн.

Вы можете найти широкий ассортимент полотенцесушителей для ванной комнаты в Mr Central Heating.

Тепловая мощность радиатора

Один из аспектов, который может быть не сразу ясен при выборе радиатора для покупки (не считая эстетики стиля), — это тепловая мощность, которая вам потребуется в той или иной ситуации. Тепловая мощность радиатора измеряется в британских тепловых единицах (обычно пишется как БТЕ). БТЕ определяется как количество энергии, которое требуется, чтобы поднять один фунт воды на один градус по Фаренгейту. Это все очень хорошо, но не так уж полезно для среднего потребителя. Хорошей новостью является то, что для расчета того, какая мощность радиатора в БТЕ вам нужна, вы можете использовать онлайн-калькулятор БТЕ, такой как тот, который представлен на Mr Central Heating. Все, что вам нужно сделать, это ввести некоторую основную информацию, и инструмент даст вам некоторые рекомендации относительно диапазона BTU, который вы должны использовать в своей комнате. Слишком низко – в комнате никогда не будет достаточно жарко, а слишком высоко – радиатор не будет работать эффективно или будет слишком жарко. Этот инструмент поможет вам выбрать радиатор нужного размера для ваших нужд.

Руководство по управлению отоплением

Помимо самого котла, другим аспектом системы центрального отопления, который непосредственно связан с радиаторами, является управление отоплением и термостат. Часто вы найдете термостат, установленный в вашей системе центрального отопления (часто от производителя Honeywell). Это используется для контроля общей температуры дома. Обычно (по крайней мере, традиционно) термостат находился в доме только в одном месте, где-то в центре.

Пользователь может регулировать температуру на термостате, чтобы изменить общую температуру в доме. В более старых термостатах используется аналоговый циферблатный механизм, и они очень просты в использовании. Более поздние модели могут быть цифровыми и немного более сложными в эксплуатации; тем не менее, они все еще довольно прямолинейны.

Вы можете ознакомиться с широким ассортиментом систем управления отоплением на сайте Mr Central Heating

Также можно установить комнатный термостат для контроля температуры в отдельной комнате. Термостаты контролируют подачу тепла от самого котла и могут включать и выключать котел, тогда как радиаторный клапан регулирует подачу тепла от радиаторов. Таким образом, вы можете установить TRV и комнатный термостат вместе, поскольку они бесплатны.

Самые последние доступные технологии — это интеллектуальные термостаты, такие как те, которые доступны от Nest. Интеллектуальный термостат — это интеллектуальное устройство, которое можно подключить к вашему телефону или компьютеру, чтобы управлять вашим центральным отоплением. Он также может интегрироваться с другими устройствами в вашем доме для создания «умного дома». Умные термостаты хороши тем, что они могут запоминать модели вашего образа жизни, например, когда вы регулярно выходите из дома на работу и т. д. Они будут автоматически управлять системой центрального отопления на основе этих моделей обучения, что означает, что они могут сэкономить вам много денег. долго, так как они будут выключать отопление, когда вас нет рядом. Если вы хотите сэкономить на счетах за отопление и интересуетесь самыми последними технологиями, то интеллектуальные термостаты — это то, что вам нужно.

Посмотреть все руководства
Ознакомьтесь с руководством по использованию водонагревателя.
