Принцип работы термоголовки для радиатора отопления

Содержание

  • 1 Тонкости настройки обогрева запорной арматурой
  • 2 Конструкция термоголовки и принцип ее работы
    • 2.1 Разновидности термостатов
    • 2.2 Конструкция клапана
  • 3 Выбор оптимальной термоголовки
  • 4 Размещение термоголовок
  • 5 Монтаж термоголовки

Чтобы обеспечить максимальную эффективность работы отопительной системы в своем доме, недостаточно подобрать хороший котел, трубы правильного диаметра и радиаторы с большой площадью теплообмена. Необходимо установить различную арматуру и термоголовки для радиаторов.

Термоголовки, установленные на радиаторы в доме, лишены некоторых недостатков запорной арматуры, а также позволяют более точно настраивать температуру радиаторов. Благодаря тонкой регулировке можно создать комфортный климат в доме и сэкономить на отоплении.

Тонкости настройки обогрева запорной арматурой

Выбирая запорную арматуру, как средство настройки радиаторов, нужно быть готовым к:

  • Балансировка при помощи арматуры может выполняться только путем постановки ее в режим «открыто» или «закрыто», то есть либо обогрев будет работать на максимуме, либо не будет работать вообще. Приоткрыть кран нельзя, так как в таком случае вода под давлением быстро сломает хрупкие детали арматуры. Все это и приводит к тому, что от жары люди открывают окна вместо того, чтобы снизить нагрев батарей, что приводит к неэффективной растрате энергии.
  • Быстрое открытие крана может привести к гидравлическому удару – вода под давлением понесется в радиатор, повредив его или снизив его прочность и долговечность.
  • Все манипуляции с балансировочными кранами могут производиться только вручную: чтобы постоянно иметь комфортную температуру, нужно подходить к радиатору и включать-выключать его.

Конструкция термоголовки и принцип ее работы

В конструкцию входит два основных элемента – термоклапан и термостат. Работают они следующим образом:

  1. Сильфон заполняется летучим паром или жидкостью и находится под постоянным давлением.
  2. Величина давления всегда соответствует величине нагрева наполнителя, а регулировка осуществляется за счет того, что пружина в сильфоне сжата с определенной силой.
  3. Когда температура окружающего воздуха поднимается, часть наполнителя испаряется, что приводит к увеличению давления внутри термоголовки.
  4. Пружина разжимается, сильфон увеличивается, что приводит к движению золотника в клапане в сторону закрытия просвета трубы, – это не дает теплоносителю попадать в радиатор в слишком большом количестве.
  5. Это происходит до тех пор, пока не восстановится равновесие системы.
  6. Если температура воздуха падает, пар в сильфоне конденсируется, давление уменьшается, сильфон становится меньше.
  7. Уменьшенный сильфон воздействует на золотник таким образом, чтобы тот начал открывать проход для воды, пока радиатор не прогреется до нужной температуры.

Наполнитель сильфона расположен на максимальном отдалении от нагреваемой водой части устройства, поэтому воздействия горячей воды на датчик не происходит.

На него может действовать нагретый воздух, испускаемый самим радиатором. Чтобы этого избежать, термоголовка для радиатора должна быть установлена в горизонтальном положении.

Разновидности термостатов

Термоголовка для отопительных радиаторов может иметь один из двух видов термостата:

  • автоматический;
  • ручной.

Принцип балансировки системы отопления с помощью ручного термостата прост: поворот вентиля приводит к тому, что шток клапана сдвигается с места, изменяя просвет трубы в соответствии с выбранным значением температуры. Эффективность прибора в таком случае несколько ниже, а ручка клапана может со временем выйти из строя из-за частого механического воздействия.

В конструкцию автоматического регулятора входит сильфон. Часто такие термоголовки оснащаются цифровыми датчиками и дисплеями, что делает процесс настройки температуры совсем простым.

Конструкция клапана

Термостат нужен для регулировки температуры ручным или автоматическим способом. Вторая основная деталь термоголовки – клапан – нужна для того, чтобы напрямую воздействовать на поток теплоносителя, регулируя диаметр просвета подающей трубы. Клапан может устанавливаться на прямом или угловом участке контура и выполняется по одному из двух стандартов: RTD-G или RTD-N. Выбор конкретного вида устройства основывается на типе схемы отопления, а стандарт подбирается исходя из диаметра трубы подводящего контура.

RTD-G может пропускать через себя большее количество теплоносителя и рассчитан на следующие ситуации:

  • однотрубные системы отопления;
  • многоэтажные дома;
  • частные дома с двухтрубной системой с естественной циркуляцией.

Однотрубные системы должны оборудоваться байпасами в обязательном порядке, если радиаторы оснащаются терморегуляторами.

RTD-N подходит для:

  • домов с принудительной циркуляцией теплоносителя в контурах обогрева;
  • многоэтажных новостроек с двухтрубным отоплением.

Выбор оптимальной термоголовки

Термоголовка для отопительных радиаторов должна быть правильно установлена.

Первым параметром, на основе которого делается выбор, является тип наполнителя, если регулятор автоматический. По этому принципу термостаты делятся на два типа: жидкостные и газовые. Устройства первого типа более точно подстраивают клапан под нужды жильцов, но тепловая инерция таких приборов выше, чем у газовых регуляторов. Газонаполненные термоголовки балансируют температуру менее точно, но быстрее.

Второй принцип выбора – тип подачи сигнала на клапан. Термоголовки для радиаторов могут приводиться в действие исходя из температуры:

  • воды в трубах;
  • воздуха в комнате;
  • воздуха вне помещения.

Электрическое управление делится на два подтипа:

  • управление циркуляционным насосом или отопительным котлом;
  • подача сигнала на механические клапаны, установка которых производится рядом с радиатором – в таком случае можно настроить все радиаторы одним движением.

Размещение термоголовок

Датчики могут быть выносными и встроенными, регулировка может быть прямой или дистанционной.

Балансировочные клапаны со встроенным датчиком более распространены. Располагаются они путем встраивания механизма в трубу подающего контура. Установка радиаторов должна проектироваться с учетом следующих нюансов:

  • если придется монтировать регулятор вертикально, нужно выбирать устройство другого вида, так как конвекция теплого воздуха сильно скажется на точности автоматической балансировки. Регулировка будет осуществляться с большой погрешностью, так как будет основываться на теплом воздухе рядом с радиатором, а не на температуре основной массы воздуха в помещении;
  • датчик должен быть установлен строго горизонтально (параллельно полу).

Термоголовка для алюминиевых радиаторов с выносным датчиком температуры используется в следующих случаях:

  • радиаторы смонтированы таким образом, что сильфон термостата наглухо завешен занавеской, и доступ воздуха к механизму затруднен;
  • потоки теплого воздуха будут оказывать влияние на функционирование встроенного термодатчика;
  • радиатор располагается под окном, из которого сквозит холодный воздух с улицы;
  • вертикального расположения термостата отопления не избежать.

Выносной термодатчик соединяется с основной конструкцией термоголовки с помощью тонкой трубки достаточной длины.

Установка дистанционного электрического управления предполагается в тех ситуациях, когда отопительные приборы смонтированы в недоступных для удобной ручной регулировки местах. Например, если встраиваемые в пол конвекторы закрыты декоративной решеткой.

При монтаже термоголовки на биметаллические радиаторы или приборы другого типа нужно следовать главному правилу: чтобы датчик адекватно реагировал на изменение температуры воздуха в помещении, этот воздух должен иметь возможность свободно циркулировать вокруг чувствительной части механизма.

Лучшее  решение – установка термостата параллельно полу, так как в этом случае на него не будут действовать теплые потоки воздуха от трубы и самого отопительного прибора (горячий воздух идет вертикально вверх). Еще одно правило, которое должно быть соблюдено: стрелка на корпусе устройства должна быть направлена в сторону потока горячей воды в контуре, иначе все сразу придет в негодность.

Выносной датчик необходим в следующих ситуациях:

  • установка прибора отопления производится в нише;
  • глубина прибора превышает 16 см;
  • термоголовка для отопительных радиаторов закрыта шторой;
  • над радиатором имеется широкий подоконник, установленный на расстоянии менее 10 см от верхнего края отопительного прибора;
  • имеет место вертикальное расположение механизма балансировки.

Из всех этих условий именно занавески оказывают наибольшее влияние на эффективность балансировки. Они становятся экраном, не позволяющим датчику реагировать на условия в комнате. Их можно отодвинуть, чтобы дать воздуху доступ к сильфону, но выносной датчик решит эту проблему проще..

Монтаж термоголовки

Перед осуществлением монтажа нужно перекрыть теплоноситель в отопительном контуре. После слива воды можно начинать установку регулирующих клапанов на радиаторы. Монтаж производится следующим образом:

  • трубы на небольшом расстоянии от радиатора обрезаются;
  • старая запорная арматура демонтируется;
  • от клапанов отсоединяются хвостовики, после чего они заворачиваются внутрь пробок отопительного прибора;
  • собирается обвязка и монтируется на выбранное место;
  • трубы соединяются.

Механизм должен быть сонаправлен потоку воды в контуре.

Настройка температуры может производиться в пределах 6 – 26 градусов. Заданная температура будет поддерживаться автоматически. Для регулировки нужно повернуть ручку термостата до совмещения насечек с метками на корпусе. Эти метки соответствуют определенному температурному режиму.

Термоголовка для радиатора отопления принцип работы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении.

  • Принцип работы термоголовки для радиатора отопления
  • Типы термоголовок радиаторов
  • Конструкция регулятора
  • Преимущества использования терморегулятора
  • Дистанционное управление
  • Размещение, монтаж и настройка
  • Выносной датчик
  • Монтаж
  • Настройка
  • Полезное видео
  • Возможность самостоятельной установки
  • Термоголовка для радиатора отопления
  • Что это такое
  • Процесс работы термоголовки
  • Особенности монтажа
  • Преимущества электронной головки:
  • Схема терморегулятора
  • Рекомендации и советы
  • Терморегулятор на батареи отопления
  • Термоклапан — строение, назначение, виды
  • Принцип работы термостатического клапана
  • Рекомендации по выбору
  • Типы термоголовок
  • Для чего нужен терморегулятор
  • Устройство  термостата

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении.

Принцип работы термоголовки:

  1. Нагретый воздух действует на состав, начинается расширение сильфона.

  2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.

  3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.

  4. Пропускная способность уменьшается, температура радиатора отопления падает.

  5. Обогрев ослабляется, воздух остывает.

  6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.

  7. Подача теплоносителя возобновляется с прежней силой.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам.

Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе.

Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций.

Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором.

Есть возможность тонкой настройки:

  • программирование по дням недели;

  • регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;

  • наглядная индикация работы устройства.

Конструкция регулятора

Конструкция регулятора отопления на батарею включает следующие элементы:

  • клапан или вентиль;

  • термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом.

Конус считается запорным элементом, который при перемещении меняет количество теплоносителя.

Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом.

Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ.

При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь.

Конус перекрывает движение потока теплоносителя и состав остывает.

При этом сильфон становится меньше.

Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования.

Такая техника позволяет поддерживать нужную температуру.

Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Принцип функционирования прибора основывается на изменении клапанного сечения.

Термоклапан соединяется с головкой штоком и накидной гайкой. Шток перемещается под воздействием нагрузки от газа или воды, которые в процессе нагревания расширяются. Внутри головки увеличивается давление, шток постепенно спускается вниз, полностью либо частично закрывает просвет клапана.

Особенности настройки терморегулятора для труб отопления зависят от системы управления:

  • автоматический прибор с сильфоном отличается способностью штока возвращаться в исходное состояние при изменении характеристик среды;

  • электронный тип регулятора оснащается термостатом. Датчик уровня температуры встраивается в него или монтируется на радиатор;

  • механические устройства, в конструкцию которых входит вентиль и кран, выпускаются без сильфона, имеют ручной режим работы – пользователь должен повернуть рукоятку вентиля.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Дистанционное управление

Некоторые модели термоголовок поддерживают функцию дистанционного управления. В большинстве случаев эта опция лишь повышает удобство использования терморегулятора, однако при затруднении доступа к корпусу устройства, дистанционное управление становится насущной необходимостью.

Размещение, монтаж и настройка

Выбор места для размещения самого устройства не зависит от его разновидности и комплектации — механические и электронные терморегулятора устанавливаются на трубу прямой подачи теплоносителя к радиатору. При этом основное условие эффективной работы термостатической головки — постоянная циркуляция воздуха вокруг устройства.

Важно! Установка термоголовки в вертикальном положении недопустима. Монтаж в горизонтальном положении (параллельно плоскости пола) позволяет исключить воздействия тёплого воздуха и значительно повысить точность работы устройства.

Выносной датчик

Большинство термоголовок оснащены встроенными температурными датчиками, однако в некоторых случаях эксплуатация подобных моделей малоэффективна.

Использование выносного датчика, закрепляемого на отдалении от батарей, оконных проёмов и иных очагов температурных перепадов, требуется в случае, если:

  • отсутствует возможность обеспечения постоянного притока воздуха к корпусу устройства: радиатор установлен в стенной нише, закрыт шторой или фальш-стеной, расстояние от верхней грани радиатора до подоконника составляет менее 100 мм;

  • конвекционные потоки оказывают влияние на точность показаний встроенного датчика;

  • на корпус устройства попадают прямые солнечные лучи;

  • нет возможности устранить сквозняки, также пагубно влияющие на точность показаний встроенного датчика;

  • горизонтальный монтаж термоголовки невозможен.

В большинстве случаев использование выносных датчиков необязательно, эксперты сходятся во мнении, что оптимальные показатели работы термостатических головок достигаются лишь при использовании подобных периферийных устройств.

Монтаж

Залог правильного подключения — чёткое следование инструкциям и рекомендациям производителя устанавливаемой термостатической головки, приведённым в руководстве по эксплуатации.

​

Установка терморегулятора на радиатор отопления производится в следующем порядке:

  1. Отключение подачи теплоносителя, сливание жидкости из радиатора.

  2. Обрезка труб на необходимую длину, демонтаж старой запорной арматуры.

  3. Установка хвостовика клапана в радиатор.

  4. Сборка и установка обвязки.

  5. Подключение обвязки к контуру, установка терморегулятора на переходник установленного клапана.

Внимание! При установке положение регулятора термоголовки должно быть на максимальном значении. В противном случае устройство будет работать неправильно.

Настройка

Настройка установленного устройства производится в зависимости от его типа и характеристик. Для механических терморегуляторов достаточно повернуть рукоятку до совмещения одной из указанных на ней цифр с контрольной насечкой на корпусе, после чего, при условии правильно выполненного монтажа, температура в комнате изменится до заданного значения. Настройка электронной термостатической головки зависит от особенностей конкретной модели и списка поддерживаемых функций.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях термоголовок для отопительных радиаторов, объясняется, для чего нужны эти устройства.

//www.youtube-nocookie.com/embed/leSJC0GJCU0?rel=0

Возможность самостоятельной установки

Выбор подходящей модели термостатической головки и её правильная установка не отличаются высокой сложностью и под силу домашнему мастеру, обладающему соответствующими теоретическими знаниями и практическими навыками.

Термоголовка для радиатора отопления

Ранее в отопительных системах количество поступающего теплоносителя не регулировалось. Если температура в помещении становилась слишком высокой, открывались форточки или окна для проветривания. С приходом новых технологий, и изобретением различных автоматических приборов и устройств, ситуация в корне изменилась. Комфортную комнатную температуру можно получить, благодаря специальным термоголовкам для радиаторов отопления, при этом улучшая энергоэффективность помещений, и существенно уменьшая затраты на их обогрев.

Что это такое

Ее предназначение состоит в регулировании прохождения теплоносителя через радиатор, производя открывание/закрывание термостатического клапана, который совместно с ней работает.

Современный рынок предлагает два основных вида, которые принципиально отличаются друг от друга по принципу действия:

  • жидкостные – регулирование осуществляется за счет расширения жидкости или газоконденсатной смеси;

  • электронные – шток приводится в действие механическим путем, от элементов питания.

Электронные термоголовки стоят дороже, однако по эффективности своего действия, предпочтительнее жидкостных головок.

Процесс работы термоголовки

Термоголовка, подсоединенная к специальному радиаторному термостатическому клапану, реагирует на температуру окружающей среды. Как только температура в помещении повышается, происходит расширение сильфона жидкостной термоголовки, в результате чего, шток клапана своим перемещением, уменьшает подачу теплоносителя через радиатор. Снижение температуры в помещении приводит к обратному действию, при котором поток носителя становится больше. Подобные процессы происходят и при установке электронной термоголовки. Только в этом случае клапан управляется встроенным или внешним термостатом, дистанционным контролером.

Особенности монтажа

При установке термоголовки на радиатор отопления следует учитывать основное требование: она должна свободно «обтекаться» воздухом. Нежелательна ее установка:

  • за шторами;

  • под подоконником;

  • на сквозняке;

  • там где будут попадать солнечные лучи.

Если не учитывать эти требования, замеры температуры не будут соответствовать истинным значениям всего помещения. В результате работа будет неэффективной. Если все же термоголовка установлена в одном из таких мест или доступ к ней ограничен, можно оснастить ее дополнительным выносным датчиком и регулятором.

Преимущества электронной головки:

  1. Скорость реагирования на изменение температуры в помещении. Ежеминутное измерение температуры.

  2. Использование встроенных программ.

  3. Способность экономии энергоносителя до 23% затрат.

Схема терморегулятора



ВНИМАНИЕ! Если в доме проживают маленькие дети, в этом случае лучшим приобретением будет устройство антивандального типа со специальным кожухом, который сделает доступ к регулированию температуры, для них невозможным.

Рекомендации и советы

Термоголовки на радиаторах отопления лучше размещать вне зоны видимости и выполнять регулирование тех радиаторов, чья общая мощность составляет 50% и выше от всех, находящихся в одном помещении. К примеру, если в комнате 2 отопителя, термостатом нужно оснащать тот радиатор, мощность которого больше.

При использовании чугунных радиаторов применение термостатических клапанов неэффективно, так как работа таких батарей инерционна: у них очень длительное нагревание.

Выбрать под свою действующую систему терморегулятор не сложно, главное определить место установки и приобрести программируемое устройство, так как они самые экономичные, и позволяют для разного времени суток настраивать различную температуру. Они также удобны в тех случаях, когда хозяева покидают свое жилье на несколько дней и температурный режим в помещении может быть совершенно другим.

Терморегулятор на батареи отопления

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.



Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

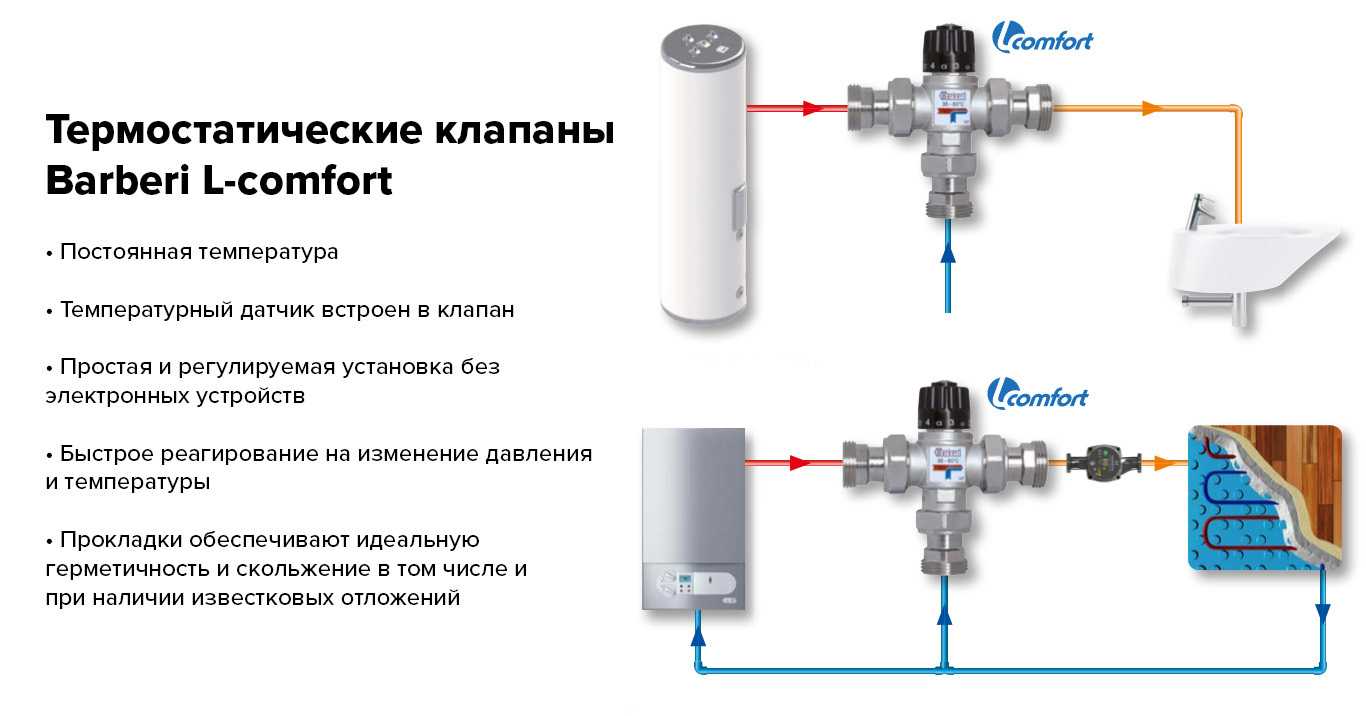

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет.  Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Принцип работы термостатического клапана

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

  • жидкостная;

  • газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Типы термоголовок

  1. С внутренним термоэлементом.

  2. С выносным температурным датчиком.

  3. С внешним регулятором.

  4. Электронные (программируемые).

  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;

  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;

  • батарея стоит под широким подоконником;

  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.



Для чего нужен терморегулятор

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

//www.youtube.com/embed/gRazj3gAtfg?feature=oembed

Устройство  термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.

  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Как работает термопринтер [Руководство для начинающих]

Поделиться этим постом

В наши дни термопринтеры

довольно распространены. Они используются во многих приложениях, таких как печать квитанций, транспортных этикеток, штрих-кодов и тегов.

Но как работают термопринтеры?

Термопринтеры, как следует из названия, работают с использованием тепла. У них есть элемент, называемый термопечатающей головкой, который генерирует и передает тепло на печатный носитель. Тепло вызывает изменение печатного носителя, что приводит к желаемому отпечатку.

Однако это еще не все.

Чтобы понять, как работает термопринтер, нам нужно углубиться в технические аспекты. В этой статье подробно объясняется, как работает термопринтер.

Так что надевайте свои обучающие шапочки и приступим.

Работа термопринтеров этикеток — подробное объяснение

Как мы уже упоминали, термопринтеры используют тепло вместо чернил или тонера.

Термопринтеры состоят из трех основных компонентов: термопечатающей головки, валика и пружины.

Печатающая головка отвечает за выделение тепла. Он имеет массив возбуждающих резисторов (обычно штифтов), установленных на подложке и расположенных в виде матрицы. Когда электрический ток проходит через эти резисторы, они выделяют тепло.

Ознакомьтесь с нашим руководством по уходу за печатающей головкой, чтобы узнать, как продлить срок службы печатающей головки.

Печатающая головка обычно управляется микропроцессором, таким как Arm Cortex-A7, процессор RISC и процессор Qualcomm Snapdragon 660.

Валик представляет собой цилиндрический ролик, который подает материалы для печати (например, бумагу, этикетки и т. д.) в принтер. Обычно изготавливается из резины.

Пружина давит на термопечатающую головку. Пружина обеспечивает хороший контакт между печатающей головкой и материалом для печати, что обеспечивает эффективную передачу тепла.

При подаче команды печати электрический ток проходит через питающие резисторы, нагревая печатающую головку. По мере того, как печатающая головка нагревается, валик перемещает под себя материал для печати.

Когда печатающая головка достигает рабочей температуры (около 300°C), пружина прижимает головку к материалу для печати, передавая тепло. Это тепло вызывает изменение материала для печати, в результате чего получается желаемая печать.

Термопринтеры предлагают два типа методов печати – прямую термопечать и термотрансферную печать.

В методах прямой термопечати и термотрансферной печати используется тот же основной принцип работы, который описан выше. Однако они различаются способом передачи тепла на печатный носитель и типом используемого печатного носителя.

Давайте теперь подробно рассмотрим, как работает каждый метод печати.

Методы прямой термопечати

В процессе прямой термопечати в качестве материала для печати используется химически обработанная термохромная бумага (обычно называемая термоэтикетками или термобумагой). Этикетки для прямой термопечати имеют красочное покрытие, на котором печатается необходимый текст или изображения.

При подаче команды печати печатающая головка нацеливается на требуемую область на этикетке и передает ей тепло. Когда бумага нагревается выше пороговой температуры, покрытие становится черным, в результате чего получается желаемое печатное изображение.

Печатающая головка вступает в непосредственный контакт с печатным носителем (термоэтикеткой) при методе прямой термопечати.

Методы термотрансферной печати

В процессе термотрансферной печати используются термолента и носитель для печати. Термоленты представляют собой тонкие пленки, содержащие краситель и покрытые воском, смолой или их комбинацией с одной стороны. В методе термопереноса краситель переносится с ленты на печатный носитель.

Лента является промежуточным звеном между печатающей головкой и материалом для печати. При подаче команды на печать печатающая головка нагревается и передает тепло на требуемую область ленты. Под воздействием тепла лента плавится и переносится на материал для печати. Это производит желаемую печать на печатном носителе.

При термотрансферной печати печатающая головка не вступает в прямой контакт с материалом для печати. Вместо этого печатающая головка передает тепло на термоленту, которая затем плавится и передается на печатный носитель.

Ознакомьтесь с нашим руководством по прямой и термотрансферной печати, чтобы узнать больше о различиях и применении этих двух методов печати. Руководство также поможет вам выбрать подходящий метод печати для нужд вашего бизнеса.

Преимущества и недостатки термопринтеров

Вот таблица преимуществ и недостатков термопринтеров.

Преимущества и недостатки термопринтеров

Преимущества

Недостатки

Прочный и созданы для работы в суровых промышленных условиях.

Обычно тяжелый и занимает много места на столе.

Экономичны в долгосрочной перспективе, поскольку не требуют чернил или тонера.

Дорого и стоит больше, чем средний струйный принтер.

Качественные результаты печати с высокой скоростью печати.

Термопечатные этикетки со временем выцветают (время зависит от используемого метода печати).

Стабильные результаты печати.

Этикетки с термопечатью становятся полностью черными при воздействии высокой температуры.

Может печатать на различных материалах, таких как пластик, нейлон и винил.

Ограниченные варианты цветов этикетки.

Низкая стоимость обслуживания, так как они имеют несколько движущихся частей.

Тихая работа.

Прост в использовании, всего несколько вещей, таких как этикетки и ленты.

Можно использовать переработанные материалы, что делает их экологически безопасными.

Применение термопринтеров

Термопринтеры используются в самых разных областях. Некоторые из наиболее распространенных отраслей и приложений, в которых используются термопринтеры.

Транспорт и логистика:

Для печати отгрузочных этикеток, приемных этикеток, возвратных этикеток, упаковочных этикеток, этикеток управления запасами и т. д.

Производство и склад:

Для печати штрих-кодов, идентификационных этикеток, этикеток управления запасами, бирок соответствия, бирок обеспечения качества и т. д.

Розничная торговля и гостиничный бизнес:

Для печати квитанций, ценников, кассовых чеков, гостевых пропусков, билетов на мероприятия, этикеток управления запасами и т. д.

Здравоохранение:

Для печати идентификационных браслетов пациентов, этикеток для образцов, бирок банка крови, этикеток для лекарств и т. д.

Государственные органы:

Для печати бирок активов, разрешений на парковку, этикеток цепочки поставок, идентификационных бейджей, бирок системного администрирования, аварийных этикеток и т. д.

Транспорт:

Для печати билетов на общественный транспорт, парковочных талонов, билетов на мероприятия, посадочных талонов, багажных бирок и т. д.

Графика и маркетинг:

Для печати этикеток продуктов, предупредительных этикеток, этикеток с информацией о пищевой ценности, пломб с защитой от вскрытия и т. д.

Заключение

Мы надеемся, что это объяснение того, как работают термопринтеры, было информативным и интересным.

Если вы ищете термопринтер для своего бизнеса, этикетирования или любого другого применения, обязательно ознакомьтесь с нашим выбором высококачественных термопринтеров. Мы предлагаем принтеры прямой термопечати и термотрансферные принтеры различных размеров и ценовых категорий. Вы также можете ознакомиться с нашим руководством по лучшим термопринтерам, чтобы выбрать тот, который соответствует вашим потребностям.

Если вам нужна помощь в выборе термопринтера или у вас есть другие вопросы, не стесняйтесь обращаться к нам. Вы можете связаться с нами через виджет живого чата ниже. Наша команда экспертов будет рада ответить на любые ваши вопросы.
