Точка росы в каркасном доме – вся информация от А до Я

Понятие «точка росы» у желающих построить каркасный дом всегда вызывала множество вопросов. Обычный человек вряд ли знает, что это такое. Зачастую с данным понятием знакомятся именно в тот момент, когда начинается строительство. От этого параметра напрямую зависит будущее здоровье жильцов и комфорт в доме, а также состояние стен и всей конструкции в целом.

Точка росы – место появления конденсата в то время, когда температура внутри помещения и снаружи его сильно отличается. Так как каркасный дом полностью состоит из дерева, то процесс создания конденсата может происходить в любом месте. Если он действует снаружи, материалы отделки сильно страдают. Но есть вариант похуже – внутри, когда каждая доска подвергается атаке плесени и грибков.

Где располагается точка росы?

Чтобы получить ответ на этот вопрос, нужно осуществить определенные расчеты. Только зная их, можно проводить дополнительное утепления каркасного здания. Давайте узнаем, какие самые популярные места расположения точки росы и от чего они зависят. Толщина стен напрямую влияет на точку росы, также это касается общего уровня влажности внутри помещения, наличия утепления и так далее.

Когда утепление каркасного дома не проводится, расположение точки росы всегда зависит от погоды. Как правило, при стабильной температуре точка росы располагается по центру стены, на улице может быть небольшое отклонение. Это самый идеальный вариант, который не понижает эксплуатационный срок материала и никак не влияет на комфорт жизни в доме. Но если температура становится ниже, то точка росы всегда сдвигается к внутренним стенам. Это создает определенное количество конденсата, который представляет собой скопление жидкости. Именно она является основной проблемой древесины, начинающей быстро гнить и рассыпаться практически на глазах. Особенно это касается тех досок, которые не были покрыты никакими дополнительными защитными покрытиями. В таком случае, уже через несколько лет их придется менять.

Если стены в каркасном доме утеплены, то точка росы всегда находится именно в утеплительном материале. Если он имеет необходимый уровень толщины, то конденсат не сможет повлиять на качественность постройки. В ином случае, на него начнут распространяться такие же правила, как описано выше. То есть при стабильной температуре точка росы будет по центру, при понижении – будет передвигаться к внутренней части.

Основные советы хозяевам каркасных домов

1. Утепляйте каркасные здания, а именно его стены, изнутри в особенности. В таком случае помещения будут очень хорошо отапливаться, там будет тепло и уютно. При этом перегородки практически не намокают. В крайних случаях, при появлении жидкости, нужно провести дополнительное утепление – теперь уже снаружи;

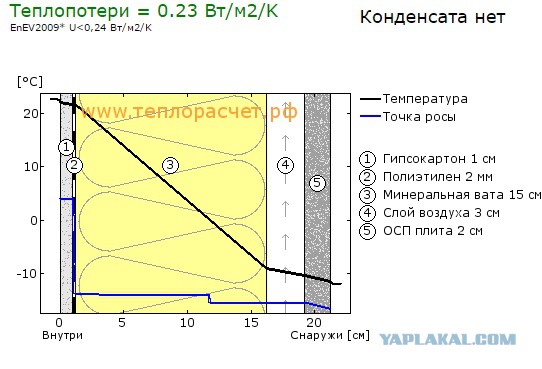

2. Расположение точки росы осуществляется специальными программами, учитывающими множество параметров. Отнеситесь к этому ответственно и серьезно, ведь знание данного нюанса позволит вашему дому не испытывать никаких проблем в будущем;
3. Если все сделать правильно, то материалы никогда не будут портиться от излишней влаги, что не только сэкономит ваши деньги, но и гарантирует уют внутри дома;
4. Помните, из-за конденсата образовывается процесс гниения и грибок. Это отрицательно влияет не только на материал, но и здоровье проживающих внутри каркасного дома.

Ознакомьтесь с примерами проектов каркасных домов из нашего каталога

1 фотоотчет

Новинка!

«Солнечногорск»
9 x 9 м, 72,7 кв.м
1 321 000.-

Новинка!

«Подольск»
9 x 9 м, 126,6 кв.м
2 329 000.-

Новинка!

«Бокситогорск»
9 x 9 м, 72,7 кв.м
1 422 000.-

Новинка!

«Кингисепп»
6 x 6 м, 53,3 кв.м
962 000.-

1 фотоотчет

Новинка!

«Пушкин»
8 x 6 м, 44,8 кв.м
863 000.-

1 фотоотчет

Новинка!

«Железногорск»
6 x 6 м, 81 кв. м
1 285 000.-

Все проекты каркасных домов

Возможно, вам будут интересны другие наши статьи:

Окна в бане из бруса – тема очень важная, она волнует много владельцев таких строений. Основной вопрос, который задают себе хозяева – из какого материала должны быть …

Читать далее…

Чтобы максимально увеличить эксплуатационный срок постройки, соблюсти все санитарные нормы, а также повысить безопасность эксплуатации, в бане из бруса нужно сделать …

Читать далее…

Деревянные конструкции с крышами, примыкающие к домам, такие как веранда, терраса, крыльцо, выполняют сходные функции: служат для защиты от ветра и осадков, некоторые …

Читать далее…

Все статьи

Точка росы в каркасном доме

Содержание

1. Точка росы в каркасном доме
   • Что такое точка росы, ее значение
   • Расчет точки росы
2. Чем утеплить каркасный дом для зимнего проживания. Способы утепления
   • Минеральная вата и пенопласт
   • Сыпучий утеплитель
   • Напыляемая теплоизоляция
3. Утепление каркасного дома минеральной ватой схема. Нюансы технологии монтажа утеплителя
4. Точка росы в каркасном доме с базальтовым утеплителем. Точка росы при утеплении фасада
5. Плюсы и минусы каркасного дома для круглогодичного проживания. Легкая воспламеняемость каркасных домов
6. Видео точка росы в каркасном доме. 53 рабочий день.

Точка росы в каркасном доме

Строительство каркасного дома начинается с разработки, в котором обязательно должна быть учтена точка росы. Если не принять во внимание этот фактор или допустить ошибки в расчетах, сооружение быстро разрушится под влиянием внешних условий.

Что такое точка росы, ее значение

Точкой росы называют температуру воздуха, при которой пар, содержащийся в нем, превращается в конденсат. Если температура внутри стен каркасного дома не будет опускаться ниже точки росы – не появится конденсат, то есть материалы, расположенные в стеновом пироге, не будут увлажняться.

Для каркасного дома очень важно не допустить проникновения влаги внутрь стен. Под ее воздействием ухудшаются теплоизоляционные свойства использованных материалов, появляется плесень, разрушаются стойки каркаса. Зимой конденсат замерзает, объем влаги увеличивается, негативно влияя на целостность материалов и характеристики их прочности.

Точка росы каркасного дома определяется несколькими факторами:

• температура внутри помещений;
• влажность воздуха в доме;
• температура на улице и внутри дома;
• коэффициент теплового сопротивления материалов, использованных для стен;
• расположение и материал влаго-, паро-, теплоизоляции.

Например, если теплоизоляционный материал слишком тонкий, холодный воздух проникнет вглубь стены, создаст температурный перепад, что приведет к образованию плесени. Если же утеплитель, напротив, очень широкий и отсутствует достаточная вентиляция, в доме будет ощущаться повышенная влажность.

Расчет точки росы

Определить одно место в стене, где будет образовываться конденсат, невозможно, поскольку этот параметр – переменчивый, он зависит от перечисленных выше условий. Расчету подлежит лишь отрезок в толщине стены, где будет появляться точка росы при изменениях температуры.

Существует несколько методов расчета. Самый простой – табличный, с использованием специальной таблицы, в которой обозначены значения температуры и влажности. На пересечении этих строк будет отображена искомая температура ТР. Метод считается приблизительным, он не дает точных данных и подходит для определения места, где нужно оборудовать дополнительное утепление.

Второй метод, более точный – расчетный, он предполагает использование специальных формул, учитывающих следующие данные:

• толщина стены;
• толщина слоя теплоизоляции;
• теплопроводность;
• перепад температур на наружной и внутренней поверхностях.

Третий метод предполагает использование разнообразных онлайн-калькуляторов. В программу вводится несколько показателей:

• материалы, из которых будут возводиться стены;
• количество и толщина стеновых слоев;
• внутренняя и наружная температура воздуха;
• влажность воздуха.

Все расчеты онлайн-калькуляторы производят самостоятельно, на основе введенных данных. Некоторые из них также отображают графики и диаграммы, показывающие перемещение точки росы с изменением температуры. Однако точность онлайн-расчетов также под вопросом, поэтому оптимальным способом определения ТР остаются расчеты по формулам, которые выполняются на этапе проектирования.

Образование конденсата в доме – явление, полностью предотвратить которое невозможно. Однако при правильно проведенных расчетах и мерах, принятых на основе полученных данных, можно разместить точку росы в оптимальном месте, за счет чего увеличатся и сроки эксплуатации дома без дополнительного ремонта.

Чем утеплить каркасный дом для зимнего проживания. Способы утепления

Есть несколько базовых требований к утеплителям о которых необходимо знать. Для того чтобы добиться длительного срока эксплуатации и иметь надежный уровень утепления, материал который вы выберете, должен обладать сопротивляемостью:

• К возгоранию.
• Накоплению влаги.
• Механическим повреждениям.

На заметку

Дома каркасные для зимнего проживания в первую очередь должны утепляться таким материалом, который не будет наносить вреда здоровью находящихся в нем людей. Сперва обращайте свое внимание на показатели экологичности, а уже потом на другие характеристики.

Утепление внутренних стен каменной ватой.

На зимний каркасный дом цена материалов должна полностью соответствовать их качеству. Поэтому не опирайтесь при выборе на самые дорогостоящие предложения. Изучите детально все варианты – их характеристики, безопасность, легкость при монтаже. Уже потом сравнивайте ценовую политику и делайте окончательный выбор.

Минеральная вата и пенопласт

Каркасный зимний дом под ключ чаще всего утепляют с использованием утеплителя из минеральной ваты. Такую популярность он завоевал по двум причинам:

• Небольшая стоимость.
• Эффективные теплоизоляционные свойства.

Минеральная вата выделяется своими характеристиками в паропроницаемости. За счет чего ее активно используют при работах по утеплению наружных стен каркасного дома для зимы. Именно минеральную вату рекомендуется использовать в каркасных домах из доски, потому что она относится к негорючим материалам. Также минеральная вата в каркасном доме имеет хорошее сопротивление коррозийным процессам, а также деформации. Также ее характеризует высокий уровень звукоизоляции.

Укладываем минеральную вату в каркас дома.

Утепление с использованием пенопласта выгоднее иных методов по показателям сбережения тепла. Оно характеризуется качественной гидроизоляцией и отличным сопротивлением процессам гниения. Но с другой стороны – при горении такой материал выделяет ядовитые вещества. Уровень пожарной безопасности нельзя назвать очень высоким.

Сыпучий утеплитель

Если вы собираетесь строить зимний каркасный дом под ключ, цена всего проекта может быть уменьшена за счет сыпучих утеплителей. Они также показали себя эффективным средством для утепления зимних домов.

Главное учитывать одно негативное свойство сыпучего утеплителя – при намокании материал станет неэффективным, утратит свои изоляционные качества.

К такому виду утеплителей относят:

• Керамзит.
• Опилки и песок.
• Экологическую вату.
• Котельный шлак.
• Крошка пенобетонная.
• Пенополистирол в гранулах.
• Вермикулит.

В качестве теплоизоляции данный вид мало чем уступает более популярным и дорогостоящим утеплителям. При его использовании стоит особо тщательно отнестись к гидроизоляции и пароизоляции слоев каркасного дома .

Напыляемая теплоизоляция

В вопросе как утеплить каркасный дом для зимнего проживания одну из лидирующих позиций занимает напыляемая теплоизоляция. Пенополиуретановое утепление не обладает популярностью, как свои аналоги, из-за высокой стоимости. Большая разница в стоимости теплоизоляции является естественной, потому что существенно отличает напыление ППУ от конкурентов по основным характеристикам.

Нанесение пенополиуретана на стены.

Преимущества в значительной степени преобладают над недостатками. Среди положительных качеств напыляемой теплоизоляции ППУ специалистами выделяются:

1. Пенополиуретан довольно плотный материал, который отлично удерживает тепло.
2. Использование пульверизатора при нанесении позволяет практически наглухо закупорить поверхность.
3. Высокие стандарты напыления теплоизоляции.
4. Значительно снижает уровень шума (шумопоглощение направлено как на волновые, так и на ударные шумы).
5. Впитывает пары влаги, отличный паропроницаемый материал.

На заметку

Эти преимущества являются основными, но их список можно расширить. Пенополиуретану конкуренцию может составить пеноизол. Даже несмотря на все неудобства при работе с пеноизолом (вам понадобится пенозаливочная машина), специалисты его высоко ценят. Пеноизол отлично справляется с устранением неровностей и дефектов.

Один из главных недостатков – такой материал быстро горит. Но к этому следует дополнить что пенополиуретан быстро погаснет при недостатке кислорода. Значительно снизить риск возникновения пожара можно на этапе монтажа – воспользуйтесь специальными огнестойкими красками. Достаточно будет нанести ее на пенополиуретан, когда он будет в застывшем виде.

Среди других способов активно применяются комбинированные варианты. В качестве примера можно выполнить работу так:

1. Укладываем во внутреннюю часть минеральную вату.
2. Снаружи монтируем пенопласт.
3. Далее идет штукатурка.

Утепление каркасного дома минеральной ватой схема. Нюансы технологии монтажа утеплителя

МастерДуня Участница FORUMHOUSE

Нужна помощь!

Планируем утеплять дом из бруса (брус 150×150 мм) и обшивать сайдингом. Утеплять хотим минеральной ватой в два слоя по 50 мм. Встал вопрос, какую конструкцию обрешетки лучше использовать. Есть два варианта:

1. Просто деревянные бруски 50×50 мм (в два слоя) прикрепленные к стене саморезами.
2. Брусок 50×50 мм, закрепленный на металлический подвес. Т. е. первый слой утеплителя будет установлен между подвесами, а второй уже между брусками.

Что лучше?

И еще вопрос по поводу примыкания утеплителя к деревянной стене. Утеплитель должен плотно прилегать к стене или нужен небольшой вент зазор? Перерыла весь форум, нигде не нашла конкретного ответа. Очень прошу помочь в данных вопросах!

Александр Коршунов

Оптимально и просто будет установить стойки каркаса 100×50 мм и установить теплоизоляцию в один слой 100 мм. Почему – в тексте выше. Такое утепление по уровню тепловой защиты будет равноценно перекрестному каркасу с двухслойной изоляцией, но потребует меньших трудозатрат. Сверху по каркасу необходимо смонтировать ветрозащиту, контробрешетку для создания вентзазора 2 см и облицовку.

Вариант с металлическими подвесами будет чуть менее эффективен, так как такой каркас будет иметь более высокую теплотехническую неоднородность, и, соответственно, удельные потери тепла через него будут выше.

Утеплитель должен плотно прилегать к стене. Никакого тока наружного воздуха под ним быть не должно. Иначе, это равноценно отсутствию теплоизоляции вообще – как расстегнутая куртка на морозе, она, вроде есть, но толку от нее почти нет.

Hentaishe Участник FORUMHOUSE

Следующая ситуация по утеплению: дом из ОЦБ, толщина стен 18 см, в планах заложить два слоя утеплителя – первый 10 см, второй – 5 см, вентзазор 5 см и фасадные панели. Какую плотность утеплителя выбирать? С брусками заморачиваться не хочется – дорого выйдет (площадь утепления 250 м²) хочу уголки сверлить 140х60 мм, к дому (третий год проживания ПМЖ, усадка закончилась) и на них металлический профиль. А дальше набирать утеплитель, «накалывая» его на уголки и фиксирую при необходимости, далее вентзазазор и фасадный экран.

Александр Коршунов

Выбирать утеплитель по плотности – очень опасное решение. Плотность – это просто объемный вес материала и она зависит от типа утеплителя, его структуры, и не связана линейно ни с теплопроводностью, ни с физико-механическими параметрами. Наиболее верное решение – выбирать материал по декларируемой производителем области применения.

Судя по описанию, предполагаемая система – это навесной вентилируемый фасад, где теплоизоляция крепится механически к стене, а фасадный экран фиксируется к направляющим, которые удерживают смонтированные к стене кронштейны. Для таких систем плотность плит из каменной ваты для внутреннего слоя не менее 30 кг/м3, для внешнего – не менее 70 кг/м3. Из-за наличия большого количества точечных креплений через теплоизоляцию, такой фасад отличается невысокой теплотехнической однородностью. Поэтому, для снижения тепловых потерь для крепления плит лучше использовать тарельчатые фасадные анкеры (они же «зонтики» или «грибки»), вместо металлических уголков.

Стоит отметить, что фасад такого типа, потребует больших трудовых и материальных затрат, чем установка деревянного каркаса, мягкой теплоизоляции в распор и ветрозащиты.

Точка росы в каркасном доме с базальтовым утеплителем. Точка росы при утеплении фасада

Утепляя каркасный дом эковатой, с одноименной маркой, я нисколько не сомневался, что поступаю правильно. Решение принимал после мучительного выбора, перелопаченной горы информации, после критической оценки своих финансовых возможностей. Но всегда найдется «добрый самаритянин», готовый посеять росток сомнения. Вот и мой добрый приятель, пройдя по участку, который еще напоминал строительную площадку, а не благоустроенный сад, задал мне вопрос – почему нет дополнительного фасадного утепления? На встречный вопрос – на кой ляд, дом- то теплый, стены сухие? Он с умным видом ответил – а точка росы где? Чем и спровоцировал моё новое собственное исследование — точка росы при утеплении фасада.

Меж стенное пространство каркасного дома у меня заполнено эковатой. Я уверен, что мои стены «дышат», надежно утеплены. Что будет если я к своему «сэндвичу»:изоплат – эковата – крафтбумага добавлю дополнительное утепление, что мне это может дать? На сегодняшний день точка росы – то место, где влага преобразовывается в воду, находится в утеплителе, не ложится на стены, и самостоятельно выводится, благодаря волокнистой структуре всего материала стены. Утепляя дом снаружи, я способствую ее перемещению наружу – так? Так, поскольку для выпадения росы, необходим определенный контраст внутренней и внешней температур.

Рассмотрим варианты:

• Утепляю фасад плитами ППС – влага, выходящая наружу, сталкивается с «не дышащим» барьером. Уйти в фасадный утеплитель она не может, из-за разницы температуры она конденсируется, я так понимаю, что ложится на стену. Получая дополнительную теплоизоляцию дома от внешних температур, я получаю и дополнительный напряг – необходимо оборудовать вентиляцию для вывода влаги. Отметаю этот вариант, пусть уж моя точка росы остается в эковате. Там она точно не выпадет в осадок. Да и пожаростойкость такого материала, как ППС меня изначально напрягает.

• Минвата на первый взгляд не станет препятствием для воздуха, она, в принципе, дышит, но ее склонность накапливать влагу и проседать под ее тяжестью, уже заставили меня отказаться от нее в качестве основного утеплителя. Под обязательной изоляцией минвата может набрать влаги, ведь задача такого утепления (для меня, после вопроса друга) — вывести точку росы в наружный утеплитель. Это значит, что она может просесть, потерять свои теплоизоляционные свойства. Опять же — эти швы, мостки холода, от которых я уходил, выбирая эковату.

• Мокрый фасад, когда на клей устанавливают пенопласт, меня, как сторонника экологичных материалов вообще не устраивает. Стоило ли строить деревянный дом, выискивать экологичные материалы. Чтобы затем превратить его в термос? И честное слов, я не представляю — где окажется эта несчастная точка росы при таком утеплении, и куда будет деваться вся влага.

• ППУ – Пенополиуритан. Если делать вентилируемый фасад и использовать ППУ, то аргументы «против», я уже высказал в верхних пунктах – экологичность, огнестойкость, необходимость вентиляционной системы и наличие швов.

• Напыляемый Пенополиуретан – альтернатива мокрому фасаду, я точно не буду превращать свой дом в термос, даже ради вывода точки росы из внутреннего утеплителя.

Все же я рассеял свои сомнения. Каким образом? Мужчина сказал – мужчина сделал. Решив, что моя семья будет жить на свежем воздухе, постарался построить дом, в котором этот воздух будет оставаться свежим. Отделочные работы, ландшафтный дизайн и даже куст своего крыжовника, это в недалеком будущем. Пока мой дом теплый и сухой. Возможно, что я решусь на дополнительное утепление фасада, но только полностью натуральным утеплителем. Боюсь, что без консультации специалиста, мне дилетанту тут не обойтись. А точка росы? Да нет ее, наверное, у меня – стены дома сухие, что переживать? Пусть друг и переживает, а может он просто мне позавидовал?

Плюсы и минусы каркасного дома для круглогодичного проживания. Легкая воспламеняемость каркасных домов

Сколько тысячелетий существует человечество – столько же времени оно строит для себя жилища. От пещер и примитивных землянок люди постепенно пришли к строительству более совершенных домов из камня и дерева, в зависимости от доступности того или иного материала. Строительные процессы, технологии и материалы совершенствовались, жизнь становилась комфортней, но и по сегодняшний день, любая технология и материалы имеют свои недостатки. Это выражается в долговечности, доступности материалов, стоимости строительства, времени затраченном на него.

Традиционные каменные и деревянные дома долговечны, но требуют больших затрат времени, материалов и денег. Революция в домостроении произошла в середине прошлого века, когда в Северной Америке была разработана технология строительства каркасных домов. Плюсы и минусы каркасных домов, американские и европейские застройщики определили сразу, поэтому технология получила развитие во многих странах, а последние годы и в России.

Обсуждая плюсы и минусы каркасных домов, стоит помнить, что дом, построенный из любого материала, имея неоспоримые достоинства, обязательно будет иметь и недостатки. Это может быть связано с конструктивными особенностями, свойствами стеновых и других материалов и эксплуатационными параметрами. Учитывая низкую стоимость домов построенных по каркасной технологии, с некоторыми минусами приходится мириться, а о других необходимо говорить и по возможности, минимализировать последствия от них. Основные минусы каркасных домов заключаются в особенностях их конструкций и материалов, а к таким минусам относится:

Пожар в любом доме приносит большие разрушения и уничтожение конструкций, но если от кирпичного дома остаются хотя бы стены, каркасный дом выгорает полностью.

Но может ли легковоспламеняемость остановить процесс строительства каркасных домов? Не остановит. Уже не один десяток лет ведется строительство, а производители защитных средств постоянно выпускают все более надежные антипирены — противопожарные пропитки. Эти пропитки не допускают возгорания дерева при контакте его с открытым пламенем.

Кроме того, пожар проще не допустить, чем его потушить, а для этого существует большое количество электронных противопожарных систем, круглосуточно отслеживающих нештатные ситуации. Большое значение имеет контроль за внутренней электросетью и другими коммуникациями. Соблюдение правил противопожарной безопасности, делает плюсы каркасных домов весомее, чем этот недостаток.

Видео точка росы в каркасном доме. 53 рабочий день.

Дело

NSF: дело по этике теплопередачи

Автор : Уэйн Хелмер, Роберт Уокер

Предлагаемые курсы : Теплопередача

Уровень : Младший и старший

I. Рассказ

При проектировании стены полезно уметь рассчитывать коэффициент теплопередачи
через плоскую поверхность. См. рис. 1, где показана типичная конструкция деревянного каркаса.
проиллюстрировано. Деревянный сайдинг используется на внешней поверхности стены, а затем фанера.
обшивка. Изоляция из стекломинерального волокна формирует основное тепловое сопротивление в стене.
между деревянными элементами каркаса (не показаны). Внутренняя поверхность изготовлена ​​из листового
рок.

Рис. 1. Типичная конструкция стены дома и температурный профиль.

II. Инженерные принципы

1. Определите количество термических сопротивлений в этой стене. Есть ли четыре сопротивления,
или больше, или меньше? Какое уравнение используется для расчета каждого сопротивления? Свойства материала
и толщины приведены ниже. Предполагается, что единица глубины перпендикулярна странице.

ПРИМЕЧАНИЕ: Преподаватель может попросить студента построить тепловую цепь на этом этапе.
точку и убедитесь, что учитываются сопротивления конвекции с каждой стороны стены.
Типичные значения: внешняя сторона = 1,0 Вт/м ² -K, внутренняя сторона = 3,5 Вт/м ² -K.

Таблица 1. Свойства материала стенки

2. Рассчитайте скорость теплопередачи через стенку для заданного
зимние погодные условия: Tinside = 23 C, Toutside = -15 C.

3. Одна из практических проблем, связанных со строительством домов во влажном климате.
это влага внутри дома (из-за водяного пара, выделяемого при приготовлении пищи,
стирка, люди и т. д.) будут иметь тенденцию мигрировать изнутри наружу. Если
Влага конденсируется в стекловолокне, это ухудшает эффективную проводимость стекловолокна.
материала и вызвать другие проблемы.

4. Рассчитайте точку в стене, где будет конденсироваться вода (если вообще будет). Если это
конденсируется, это вызовет проблемы? Предположим, что относительная влажность в помещении составляет 50 %, а
относительная влажность наружного воздуха 90%.

ПРИМЕЧАНИЕ. Учащемуся необходимо просмотреть психометрические данные и определить точку в стене.
где температура падает до температуры точки росы, определяемой по сухому термометру в помещении
температуры и относительной влажности воздуха в помещении. Студент должен будет использовать термальный
схему, выполненную выше, и определить температуру поверхности по обе стороны от стекла
волокнистая изоляция. Обзор психометрической таблицы представлен ниже на рис. 2.

Рисунок 2. Психометрическая таблица

III. Этическая проблема

Вы инженер, работающий в консалтинговой фирме, отвечающей за проектирование
ремонт ряда старых офисных зданий на военной базе. Часть вашей работы
задача состоит в том, чтобы спроектировать новую конструкцию стены для этих зданий. Вы решили добавить 9
см (3,5 дюйма) изоляции из стекловолокна к стенам с деревянным каркасом, где не требуется установка
существовал раньше. Сейчас март. Одна из военных спецификаций («Mil.
Спецификации»), который вступит в силу с 1 января следующего года, требует, чтобы
все изоляционные материалы должны быть спроектированы и установлены таким образом, чтобы исключить конденсацию паров.
происходит в стенах здания. Ваши расчеты показывают, что будет происходить конденсация влаги
в изоляции в стенах в зимних погодных условиях. Вы делитесь этим с
инженер-менеджер вашей компании и предложите более дорогую изоляцию (например,
пенополиуретан с закрытыми порами) следует заменить стекловолоконной изоляцией. Он
говорит, что строительные модификации должны быть завершены к концу ноября, так что
компании не нужно будет соблюдать новый кодекс. Он поручает вам продолжить
текущий менее дорогой дизайн.

IV. Инженерные решения

Эквивалентная электрическая схема для тепловой системы показана ниже:

Уравнение контура для теплового потока: q = T/Re

Эквивалентное сопротивление, Re, для цепи представляет собой сумму отдельных
сопротивления. Сопротивления проводимости даны как

Rконд = х/кА

, где x — толщина материала в направлении теплового потока, k — толщина
теплопроводность материала, а A — площадь поверхности материала.
перпендикулярно тепловому потоку. Сопротивление конвекции по обеим сторонам стены равно
рассчитывается по формуле Rconv = 1/hA, где h — поверхностный коэффициент теплопередачи, а A —
площадь поверхности, перпендикулярная тепловому потоку. Таким образом, шесть сопротивлений могут быть
рассчитывается, как показано ниже:

Ro = 1/hoA = 1/[1(30)] К/Вт = 0,033 К/Вт

Rs = x/кА = 0,0095/[2(0,14)30] = 0,00113 К/Вт

Rply = x/кА = 0,0127/[(0,12)30] = 0,0035 К/Вт

Rins = x/кА = 0,09/[(0,038)30] = 0,079 К/Вт

Rср = х/кА = 0,0095/[(0,17)30] = 0,00113 К/Вт

Ri = 1/hiA = 1/[3,5(30)] К/Вт = 0,010 К/Вт

Сумма этих сопротивлений составляет Re = 0,128 К/Вт.

Тепловой поток через стену равен

q = T/Re = [23-(-15)]/0,128 = 297 Вт

Из теории цепей мы знаем, что поток тепла одинаков через любое сопротивление, или
набор сопротивлений в последовательной цепи. Чтобы найти наружную температуру изоляции
мы можем использовать;

q = (T3-To)/(Ro + Rs + Rply) = (T3-(-15))/(0,0033+ 0,00113 + 0,0035) =
297 Вт

раствор Т3 = -12,6°С.

Теперь нам нужно определить, ниже ли температура утеплителя в стене
температура точки росы воздуха в помещении. Если да, то водяной пар, который диффундирует
через стену начнет конденсироваться в стекловолоконной изоляции. Возвращаясь к
психометрическая диаграмма с использованием условий в помещении Tсухого термометра = 23C и относительного
Влажность = 50%, получаем, что температура точки росы равна 12С. Поскольку самое низкое стекло
температура волокна (-12,6°C) ниже этой температуры точки росы (12°C), водяной пар
конденсат в изоляции и проблема существует!

Примечание. Температура на внутренней поверхности изоляции может быть рассчитана по

q = (T4 — T3)/Rins = (T4 -(-12,6))/0,079

Решение: T4 = 10,9°С.

V. Этические вопросы и решения

1. Перечислите некоторые из известных фактов, имеющих отношение к делу.

1. В текущей конструкции в изоляции будет происходить конденсация паров.

2. Конденсация не соответствует будущим военным спецификациям.

3. Для устранения проблемы потребуется более дорогая конструкция изоляции.

4. Инженер-менеджер не заинтересован в будущих военных спецификациях, которые
не произойдет до завершения проекта.

5. Пенополиуретан с закрытыми порами соответствует военным спецификациям, но
является более дорогим материалом.

2. Перечислите некоторые актуальные фактические вопросы, ответы на которые вы не знаете.

1. Является ли фирма обязанной по закону проектировать в ожидании будущих военных
технические характеристики?

2. Будет ли консалтинговая фирма заключать контракты с военными базами в будущем?

3. Какова вероятность задержек, которые могут не позволить завершить проект до
Январь?

4. Насколько дороже пенополиуретан с закрытыми порами?

5. Справятся ли дополнительные затраты на замену пенополиуретана с работой?
невыгодно?

3. Перечислите некоторые конкурирующие моральные обязательства, проиллюстрированные в данном случае

Одно из обязательств — быть честным с клиентом, в данном случае с правительством США. Этот
обязательство влечет за собой соблюдение всех правил, честность в вашей интерпретации
правил, и попытка завершить проект с минимальными затратами для
покупатель. Еще одно обязательство — быть лояльным сотрудником. Ваша фирма хочет спроектировать
ремонт, чтобы не было перерасхода средств или, по крайней мере, как можно меньше. Этот
повысит вероятность того, что фирма получит будущие контракты.

4. Укажите несколько вариантов действий, которые вы могли бы порекомендовать своему руководителю. Попробуйте найти как
как можно больше решений, удовлетворяющих конкурирующим обязательствам. Мы можем назвать эти
креативно-промежуточные решения.

Одним из вариантов было бы заказать изоляцию из стекловолокна и попытаться завершить
проекта до того, как новые спецификации вступят в силу. Другой вариант — позвонить
для более дорогой изоляции, которая будет соответствовать новым спецификациям. Третий вариант
было бы предупредить военных США об этом вопросе и спросить их предпочтения.

5. Какой план действий вы бы порекомендовали?

Третий вариант — это творческое промежуточное решение. Это может быть или не быть возможным
в данных обстоятельствах, но потенциально это будет справедливо как для вашей фирмы, так и для
правительству США.

Случайное осушение — беспорядок, который можно предотвратить

• 20. 11.2015
• Эллисон Бейлс
• Блог

утечка воздухакачество воздуха в помещенииизоляцияпроблемы влажностивода

«Упс! Дом только что попал в аварию. Чья очередь его убирать?» Ага. Мы вступаем в сезон случайного осушения. Если у вас есть окна, которые начинают собирать воду, как показано выше, вы стали жертвой случайного осушения. Это не то, что вы хотите в здании.

Водяной пар и поверхности конденсации

Вот краткий урок о случайном осушении.

1. Воздух представляет собой смесь сухого воздуха и водяного пара. (Дополнительную информацию см. в моем введении в психрометрию.)
2. Точка росы – это температура, при которой водяной пар в воздухе начинает конденсироваться или переходить из пара в жидкую фазу.
3. Поверхности конденсации, материалы, находящиеся на уровне или ниже точки росы, являются местом, где происходит действие. Это окно наверху представляет собой конденсирующую поверхность.

Случайное осушение происходит на этом окне выше, потому что стекло и металл холоднее, чем точка росы. Если это случается время от времени, это не такая уж большая проблема. Если это окно остается влажным достаточно долго, оно может начать гнить древесину вокруг окна и расти плесень.

Но эй, по крайней мере, вы можете видеть это там. Более коварная форма случайного осушения происходит внутри полостей зданий. Зимой воздух в доме более влажный, чем на улице.

Поверхности конденсации находятся — или должны быть — ближе к улице. Если в вашем доме есть хорошие окна с двойным остеклением и изоляция, более холодные части здания находятся на внешней стороне.

Случайное осушение стен

Допустим, водяной пар из помещения попадает в полость стены. Допустим, полость стены заполнена изоляцией, не препятствующей движению воздуха, например, стекловолокном, целлюлозой или минеральной ватой. В конце концов, именно так утепляют большинство стен.

Что происходит, когда водяной пар попадает на внешнюю сторону полости в стене? Если в доме нет изоляции снаружи обшивки, эта обшивка (обычно фанера или OSB) будет холодной, когда на улице холодно. Скорее всего, это конденсирующая поверхность.

Если в полость стены попадает достаточное количество водяного пара, там может произойти серьезное случайное осушение. Это может привести к гниению и плесени, а также к проблемам с качеством воздуха в помещении. Не очень хорошо! Он также находится в скрытом месте, поэтому вы не увидите его, как на окне.

Предотвращение случайного осушения

Физика ясно дает понять, что делать, верно? Вот ваши варианты:

1. Держите воздух достаточно сухим, чтобы не было поверхностей с конденсацией. Даже при попадании в полость стены обшивка будет выше точки росы, если воздух действительно сухой.
2. Поддерживайте приемлемый уровень влажности воздуха в помещении, но следите за тем, чтобы водяной пар не попадал в полость стены. В основном это означает сделать внутреннюю сторону стены воздухонепроницаемой, хотя бывают ситуации, когда вам также может понадобиться замедлитель пара для ограничения диффузии.
3. Утепление наружной обшивки за счет изоляции с внешней стороны.

Короче говоря, вы можете уменьшить количество водяного пара, отделить водяной пар от поверхностей конденсации или устранить поверхности конденсации с помощью внешней изоляции. Что вы выберете, зависит от вашей ситуации, но первый вариант обычно наименее предпочтителен. Вы не хотите, чтобы воздух в помещении был слишком сухим.

Здесь я уже говорил о случайном осушении зимой, но это бывает и летом. На фото выше показан конденсат, капающий со дна воздуховода в жаркий душный день в Южной Каролине. В любом случае, однако, случайное осушение, как правило, нехорошо.

Спасибо Терри Бреннану, Джеймсу Каммингсу и Джозефу Лстибуреку за термин «случайное осушение». На днях я читал их статью под названием «Незапланированные воздушные потоки и проблемы с влажностью в самолете», и это было одной из тем, которые они обсуждали.

Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, штат Джорджия.
