Утепление пола по грунту – устройство и расчет толщины термоизоляции

Мы уже перечисляли их выше. Теперь остановимся подробнее на каждом этапе.

Подушка из гравия и песка

На подготовленную землю ложится 7-20-сантиметровый слой крупного щебня. Его задача — еще больше уплотнить грунт и стать барьером для грунтовых газов. Щебень также необходимо тщательно утрамбовать. Сверху для выравнивания насыпают песок (от 15 до 30 сантиметров). Его смачивают водой — важно использовать насадку-распылитель на шланг — и вновь берутся за виброплиту.

Гидроизоляция

Призвана защитить конструкцию от влаги, поступающей из земли. Может быть использована обычная полиэтиленовая пленка или рубероид. Если вы отказались от бетонного слоя, на утрамбованную подушку из песка лучше положить специальную долговечную полимерную мембрану. И пленки, и мембраны следует монтировать внахлест, так чтобы одна полоса материала заходила на другую на 10-15 сантиметров. Стыки проклеивают строительным скотчем или мастикой.

Подготовка основания

Верхний плодородный пласт почвы нужно снять. Если есть необходимость, можно поднять уровень земли, например, с помощью грунта, который остался после обустройства фундамента. Главное — не использовать торф или чернозем. Далее поверхность нужно разровнять, утрамбовать почву. Для этих целей подойдет специальное приспособление — виброплита. Как следует утрамбованный нижний слой предотвратит проседание и растрескивание слоев «пирога» в будущем.

Бетонное основание

Вместо песка, как мы упоминали выше, может быть использована стяжка. Цементно-песчаным раствором заливают щебень. Так с большей вероятностью у вас получится ровная поверхность для следующего утепления плиты по грунту.

Отметим, что до заливки необходимо разместить на внутренней поверхности фундамента тонкий слой утеплителя высотой с весь «пирог».

Утеплитель

Над гидроизоляцией помещают утеплитель. Способ его укладки зависит от вида материала. К теплоизоляционным продуктам предъявляют ряд требований. Они должны быть прочными, водостойкими, долговечными, экологичными и, конечно, с низкой теплопроводностью. Чем утеплить пол по грунту, расскажем ниже.

Пароизоляция

Еще один слой пленки/мембраны укладываем на теплоизоляционный материал. При использовании утеплителей, склонных впитывать жидкость, например минваты, следует провести тщательную гидроизоляцию, чтоб не допустить проникновения цементно-бетонного раствора внутрь плит.

Стяжка

Финальную стяжку для большей прочности нужно армировать. Для этого используется металлическая или пластиковая сетка. Например, сетка из стальных прутков диаметром 3-4 миллиметра, с ячейками 10х10 сантиметров. Ее устанавливают на специальные фиксаторы и заливают цементно-песчаным раствором. Толщина стяжки должна получиться не менее шести сантиметров. Когда она полностью застынет, поверх нее для идеального результата можно нанести самовыравнивающийся раствор. И уже на него смонтировать финишное напольное покрытие. На этапе заливки стяжки также можно установить теплый пол. Читайте подробнее о заливке теплого пола своими руками в нашей статье.

Утепление пола по грунту | BuilderClub

Выполнять утепление пола по грунту обязательно, если это пол отапливаемого помещения. Если (например), пол по грунту устроен в подвальном помещении, и оно неотапливаемое, то утеплять пол нет смысла, нужно утеплять перекрытие между подвалом и первым этажом. Таким образом, если пол по грунту отделяет грунт от отапливаемого помещения, — его обязательно нужно утеплить, иначе будут происходить значительные теплопотери через неутепленный пол. Пол будет холодным, и «доведение» его до комфортной температуры потребует бОльших расходов на отопление помещения.

Утеплитель для пола по грунту

Для утепления такого пола нужен утеплитель, выдерживающий нагрузки, и, желательно, набирающий мало влаги. В большинстве случаев это ЭППС (экструдированный пенополистирол). Иногда применяют пенопласт плотностью 30 кг/м3, но он уступает и по нагрузкам, и влагу накапливает. А определенное количество влаги в конструкции будет, так как там будут стяжки (пока они полностью не высохнут).

Довольно часто возникает вопрос, можно ли вместо эффективных утеплителей выполнить утепление пола по грунту керамзитом. Ответ — не рекомендуется так делать, объясню почему. По толщине утеплителя пола по грунту (ЭППС) для територии бывшего СССР может потребоваться 50-150 мм. Эквивалентная толщина керамзита 300-900 мм. Такие толщины нереально хорошо протрамбовать. А хорошая трамбовка — это одно из главных условий качественного пола.

Примечание. Мы поможем рассчитать необходимую толщину утеплителя для конкретной климатической зоны, обращайтесь в раздел Вопрос-Ответ.

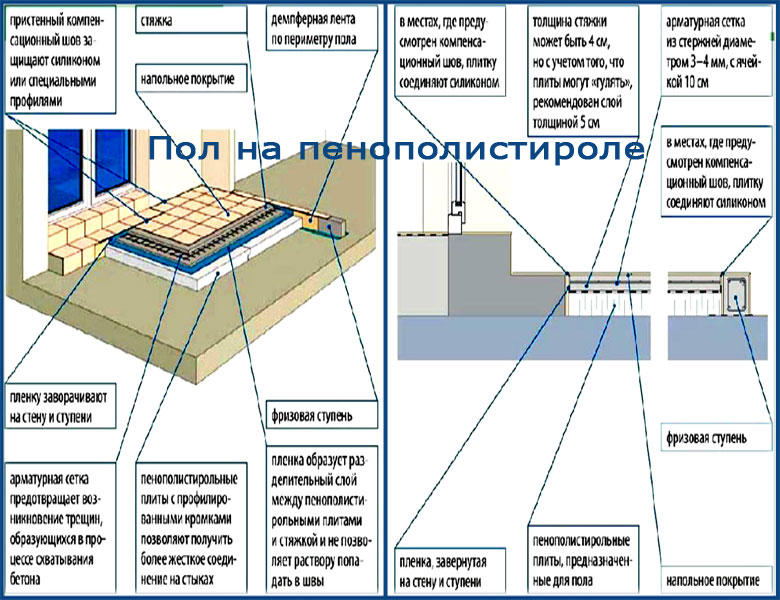

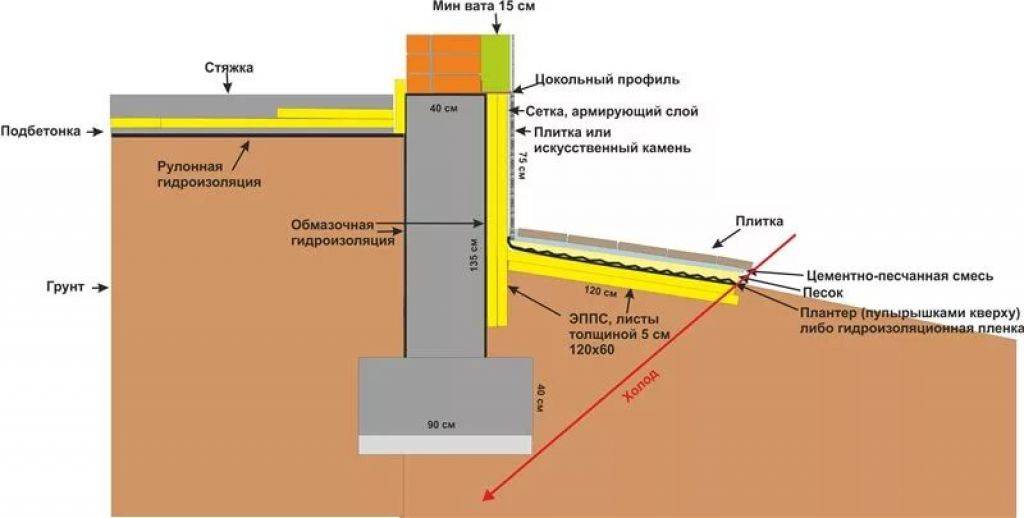

Схема утепления пола по грунту

Утепление пола по грунту при высоких грунтовых водах


Утепление пола по грунту при низких грунтовых водах

Можно ли не утеплять пол по грунту если в конструкции будет теплый пол

Иногда возникает вопрос, если выполнить теплый (электрический или водяной) пол прямо в конструкции пола по грунту, то можно его, при этом не утеплять? Ответ — нет, так не рекомендуется делать, потому что будут повышенные расходы на эксплуатацию неутепленного теплого пола. Вместо того, чтобы нагреть утепленную конструкцию, теплому полу придется греть неутепленную конструкцию (стяжку, холодный грунт), а это потребует бОльших затрат (примерно 40% разница в расходах на прогрев утепленного и неутепленного пола).

Можно ли не утеплять пол по грунту на этапе строительства, а сделать это позже

Можно ли выполнить пол по грунту неутепленным, пожить так, и утеплить его позже. Теоретически можно, поясню, какие могут возникнуть сложности. Вряд ли пол останется в виде стяжки, скорее всего будет какое-то чистовое покрытие. Значит, потом, для утепления, нужно будет это покрытие снимать и потом укладывать заново, — это затраты. Скорее всего, если в доме предполагается жить, то будут установлены межкомнатные двери. И тогда придется их устанавливать либо сразу с расчетом, что пол поднимется по уровню (на толщину утеплителя), либо потом непонятно как этот утеплитель вместить. Расходы на отопление «временного» пола (чтобы он был комфортной температуры) будут выше (30-40% в сравнении с утепленным).

EPS 70 Изоляционная плита для пола (пенополистирол) от S and B EPS Ltd

Изоляция

>

Теплоизоляция

>

Изоляционные плиты

Изоляция «>> Теплоизоляция > Изоляционные плиты

by S and B EPS Ltd

Нажмите на изображение, чтобы открыть увеличенный вид

S and B EPS Ltd

Плиты EPS S и B предназначены для изоляции цокольных этажей в различных областях применения. Продукт представляет собой легкий материал с закрытыми порами, не содержащий хлорфторуглеродов и гидрохлорфторуглеродов, который легко монтируется. Он обладает высокими изоляционными свойствами и позволяет использовать методы быстрого сухого строительства в новых и отремонтированных жилых домах и доступен либо с квадратным краем, либо с профилем с шипами и канавками.

Особенности:
S и B Напольные покрытия из пенополистирола обладают превосходными тепловыми характеристиками, что обеспечивает экономию затрат на электроэнергию и более высокий уровень комфорта в жилых помещениях.
Сохраняет свою тепловую эффективность на протяжении всего срока службы здания.
Высокоэкономичные полы.
Быстрое строительство: не требуется специального оборудования или специалистов.
Экономит до недели времени на строительство при использовании в полностью сухой системе с ДСП для пола.
Может использоваться под стяжками, в плитах пола с подогревом, под подвесными плитами или между балками.
Доступны варианты различной толщины.
Нетоксичный, не раздражающий, влагостойкий, легко режется и фиксируется.
Зеленая направляющая, рейтинг A+

Марка:

S и B EPS 70 в стандартной комплектации для использования под стяжками для изоляции всех цокольных этажей.

Размеры:

Стандартные размеры доски 2400 х 1200 толщиной 25, 40, 50, 60, 75, 80, 90 и 100мм, нестандартные размеры поставляются под заказ. Шпунтованные и шпунтованные доски 1200 х 600 толщиной 40, 50, 60, 75, 80, 90 и 100 мм с нестандартными размерами поставляются на заказ.

Долговечность:

S и B Напольные покрытия из пенополистирола устойчивы к влаге и гниению, не подвержены воздействию бактерий, грибков или плесени. Он нетоксичен и не имеет запаха и не обеспечивает питательных веществ для насекомых или паразитов.

Перейти к:
Спецификация |
Загрузка файлов

Детали спецификаций для EPS 70 Изоляционная плита Напольное покрытие (пенополистирол) (изоляционные плиты)

Обратите внимание, что эти свойства продукта не заменяют собой литературу производителя, и всегда рекомендуется перед указанием S and B EPS Ltd ознакомиться с ним.

Загрузка файлов для EPS 70 Изоляционная плита Пол (пенополистирол)

2D САПР

3D САПР

Брошюры [3]

Тематические исследования [1]

Сертификаты и стандарты [3]

Изображения [1]

Эксплуатация и техническое обслуживание [1]

Технические характеристики [2]

Технический [1]

Очистить выбор

Изоляция монолитного фундамента — Хорошее домостроение

В то время как стены и крыши долгое время были в центре внимания, фундамент, кажется, является последним рубежом, когда дело доходит до изоляции. Энергосознательные строители становятся все более и более совершенными с их стратегии изоляции  и производители также вносят свой вклад, чтобы быть полезными. Иногда коды специфичны. В других случаях они неясны. Когда дело доходит до изоляционных фундаментов, вы можете обратиться к кодам за требованиями, но знайте, что они могут не отражать лучшие практики. Усиление вашего R-значения или стратегии изоляции, если позволяет бюджет, редко бывает плохой идеей. А поскольку большую часть времени утепление фундамента выполняется жестким пенопластом, приятно знать, что вам 9 лет.0122, используя правильный тип пены для работы.

Когда дело доходит до изоляционной плиты на ровном фундаменте, необходимо учитывать как минимум четыре фактора: климат, тип фундамента, наличие в плите гидравлических трубок для лучистого тепла и серьезность местной проблемы с термитами.

Наиболее важным фактором является климат. В климатических зонах 1, 2 и 3 большинство строителей не утруждают себя установкой изоляции. Хотя можно утверждать, что изоляция может быть полезной в климатической зоне 3, она действительно не нужна в более теплом климате, где неизолированная плита помогает снизить счета за кондиционирование воздуха по сравнению с изолированной плитой.

В климатических зонах с 4 по 8 наиболее распространенными местами утепления являются периметр плиты (вертикальная установка) и под плитой (горизонтальная установка). Менее распространен третий метод: заглубленная горизонтальная или наклонная изоляция типа «крыло», устанавливаемая по внешнему периметру здания для повышения температуры почвы.

Два типа жесткой пеноизоляции — пенополистирол (EPS) и экструдированный полистирол (XPS) — подходят для использования в этих местах. (Убедитесь, что EPS рассчитан на контакт с землей.)

Зимой, когда температура наружного воздуха ниже температуры почвы, самой холодной частью плиты на уровне грунта всегда является периметр.

Фундаментные стены

В холодном климате большинство фундаментов, основанных на плитах на уровне грунта, имеют периметральные фахверковые стены (или морозостойкие стены), выступающие на 3 фута или 4 фута ниже уровня земли. Пространство между стенками ствола обычно заполняется утрамбованным гравием для поддержки плиты. Поскольку их легче изолировать, плитные фундаменты со стенками предпочтительнее, чем монолитные плиты.

Как минимум, для этого типа фундамента требуется вертикальная изоляция по периметру, чтобы отделить плиту от несущей стены. Большинство строителей устанавливают в этом месте изоляцию XPS или EPS толщиной 2 дюйма. Более толстая изоляция, конечно, лучше, если строитель может придумать деталь, позволяющую легко укладывать чистовой пол рядом с наружными стенами — задача, которая может быть сложной, если изоляция из пенопласта открыта в этом месте. Многие строители срезают верхнюю часть вертикальной изоляции, чтобы после укладки бетонной плиты не было видно жесткой пены.

В холодном климате (климатические зоны 4 и выше) важно установить вертикальную изоляцию с внутренней стороны ствольной стены до основания.

Плита на уровне грунта

В большинстве климатических условий важно установить полосу горизонтальной изоляции шириной 4 фута по периметру плиты на уровне грунта и изолировать внутреннюю часть стенок с помощью изоляции минимум R-10.

Скос пенопласта

Если верх вертикального жесткого пенопласта, уложенного по периметру плиты, виден внутри дома, укладка полов может быть затруднена. Обычное решение состоит в том, чтобы скосить верхнюю часть пенопласта так, чтобы бетон покрыл скос.

Требования к изоляции

В климатических зонах 4 и выше также рекомендуется установить горизонтальную изоляцию под плитой на уровне земли. Если вы хотите сэкономить деньги, вы можете установить полосу горизонтальной изоляции R-10 (или выше) шириной 4 фута по периметру плиты в конфигурации фоторамки. Строители с большим бюджетом, особенно в холодном климате, должны рассмотреть возможность установки непрерывной горизонтальной изоляции под всей плитой. Сплошной слой горизонтальной изоляции снижает теплопотери зимой, снижает конденсацию влажного воздуха на плите летом.

Плиты со встроенными водяными трубками для лучистого тепла всегда нуждаются в непрерывном слое горизонтальной изоляции под всей плитой. Если ваша плита нагревается, рекомендуется увеличить значение R вертикальной и горизонтальной изоляции как минимум до R-20.

Монолитные плиты

Монолитные плиты или плиты с утолщенными краями можно изолировать только снаружи. В климатических зонах 4 и 5 строительные нормы требуют как минимум вертикальной изоляции R-10, которая простирается вниз на 2 фута. В климатических зонах 6, 7 и 8 она должна простираться вниз на 4 фута. Основным недостатком внешней изоляции фундамента является то, что надземная часть должна быть защищена от физического повреждения. Варианты материалов включают цементное покрытие (в идеале с рубленым стекловолокном), цементную подложку, фанеру, обработанную давлением, металлическую обшивку, запатентованное пластиковое или самоклеющееся покрытие (Protecto Bond).

А термиты?

Если вы не живете в очень холодном климате, вам, вероятно, придется подумать о термитах. Большинство специалистов советуют строителям обрабатывать землю под плитами и возле фундаментов инсектицидом, в состав которого входит фипронил (например, Термидор), а под накладки на пороги устанавливать термитный щит, залитый мастикой. Требования к защите сильно различаются от штата к штату, поэтому перед началом строительства проконсультируйтесь с местным строительным отделом, чтобы проверить требования.

Код неясен

Требования к изоляции для плит на уровне пола можно найти в разделе R402.2.9 IRC 2012 г. и в разделе N1102.2.9 IRC 2012 г. Оба кодекса гласят: «Изоляция кромок плит не требуется в юрисдикциях, определенных строительным чиновником как очень сильное заражение термитами». В противном случае оба кодекса требуют, чтобы «плита на уровне пола с поверхностью пола менее 12 дюймов ниже уровня земли» нуждалась в вертикальной изоляции по периметру плиты. Эти коды не требуют какой-либо изоляции для плит, которые находятся более чем на 12 дюймов ниже уровня земли. В нормах ничего не говорится о том, нужно ли утеплять надэтажные плиты.

Это упущение любопытно, так как большинство домов с плитами на уровне земли имеют плиты выше уровня земли. Однако большинство инспекторов требуют, чтобы плиты верхнего уровня были изолированы так же, как и плиты нижнего уровня. В климатических зонах 1, 2 и 3 плиты не требуется изолировать, если только они не включают гидравлические трубы, и в этом случае они должны иметь вертикальную изоляцию R-5, идущую вниз от верха плиты к основанию.

В климатических зонах 4 и 5 нормы требуют, чтобы некоторые плиты (плиты ниже уровня земли, менее чем на 12 дюймов ниже уровня земли) имели вертикальную изоляцию R-10 по периметру плиты, простирающуюся вниз от верхней части плиты до глубиной не менее 2 футов. Если плита имеет гидравлические трубки, минимальное значение R этой изоляции увеличивается до R-15. Те же требования к коэффициенту R применяются в климатических зонах 6, 7 и 8, но изоляция должна простираться на глубину не менее 4 футов.

Требования к горизонтальной изоляции под плитами отсутствуют, но требования к изоляции по периметру могут быть частично выполнены за счет горизонтальной изоляции. Этот вариант соответствия объясняется следующим образом: «Изоляция, расположенная ниже уровня земли, должна быть увеличена на расстояние, указанное в таблице N1102.
