Пеноплекс для пола под стяжку: виды, толщина, укладка, схемы

В последние годы всё чаще приходится задумываться о сохранении тепла и экономии топлива. Один из вариантов утепления — уложить Пеноплекс для пола под стяжку. Это марка ЭППС — одного из самых эффективных теплоизоляционных материалов.

Содержание статьи

• 1 Что такое Пеноплекс, виды, область применения
  • 1.1 Марки для частного строительства
  • 1.2 Для профессионалов
• 2 Толщина Пеноплекса под стяжку
• 3 Утепление пола под стяжку
• 4 Стяжка по Пеноплексу: технология
• 5 Укладка теплого пола на Пеноплекс
• 6 Сухая стяжка на Пеноплексе

Что такое Пеноплекс, виды, область применения

Пеноплекс — под этой маркой еще в 1998 году в Ленинградской области стали выпускать экструзионные пенополистирольные плиты — ЭППС. Чуть позже появились заводы в Перми и Новосибирске, потом в Таганроге, два завода в Казахстане, в Тульской области. Так что география мест производства широкая.

Плиты для утепления Пеноплекс имеют оранжевый цвет

Марки для частного строительства

В настоящее время выпускается два типа плит Пеноплекс — для частного и профессионального строительства. Для частного есть три вида: Комфорт, Фундамент и Стена. Названия отражают область применения материалов. Отличаются они плотностью и прочностью на сжатие.

Для стен применяют Пеноплекс Комфорт и фундамент. Чем они отличаются? Прочностью и плотностью

Остальные характеристики одинаковы — производятся они из одного и того же сырья, на  том же оборудовании. Но назначение у них разное: Комфорт — звуко-теплоизоляционные, Фундамент и Стена больше направлены именно на теплоизоляцию. Хотя по данным производителя, индексы гашения шума у них одинаковые. Просто в категории Комфорт больший выбор толщины плит: 20 мм, 30 мм, 40 мм, 50 мм и 100 мм. В остальных есть только две толщины — 50 мм и 100 мм.

Какой Пеноплекс для пола под стяжку можно класть из этой линейки? Пеноплекс Фундамент. Он подходит по всем критериям. Рекомендован при устройстве полов по грунту и по бетонной плите, над вентилируемым подпольем, на лоджии или балконе. Не радует только толщина — всего два варианта — 50 мм и 100 мм. Это неудобно, так как необходимая/желаемая толщина часто отличается. Это и ограничивает применение этого типа материала в стяжке.

Для профессионалов

Линейка для профессионалов — Основа, Фасад, Кровля, Уклон, ГЕО и 45. Есть еще блоки и фасонные изделия. Блоки применяются в дородном строительстве и частники пока их не приспособили. Фасонные изделия — вещь полезная для утепления колодцев и решения других подобных задач.

Из всех перечисленных, для стяжки пола рекомендуют использовать ГЕО и Уклон. Разница между ними в форме: ГЕО имеет стандартный вид плит, Уклон — плиты с продольным перепадом высоты. Они пригодятся, если необходимо создать уклон пола. Плотность и прочность у них выше, чем у материалов предыдущей категории.

Характеристики PENOPLEX, которые можно класть под стяжку

Пеноплекс ГЕО удобно использовать под стяжку еще потому, что есть плиты этой категории разной толщины — 40 мм, 50 мм, 60 мм, 80 мм и 100 мм. Легко набирается нужная толщина.

Иногда думают использовать Пеноплекс 45 для пола под стяжку, но эта прочность явно чрезмерна. Этот вид материала используют при дорожном строительстве. В любом доме даже близко такой нагрузки не будет. Так что этот тип ЭППС не стоит использовать.

Толщина Пеноплекса под стяжку

Часто возникает вопрос не только по плотности или марке Пеноплекса под стяжку, но и по толщине. Чтобы сказать точно, надо проводить теплотехнические расчеты. Ведь толщина утеплителя зависит от теплопотерь, которые идут через пол. Если это пол по грунту — одно дело, если стяжка по бетонной плите в многоэтажке — совсем другое, даже если они находятся в одной климатической зоне.

А еще толщина Пеноплекса зависит от того, где вы собираетесь делать стяжку и как будете ее использовать. В случае укладки теплого пола, слой делают по максимуму — меньше будут потери тепла, меньше расходы на отопление.

Какой толщины Пеноплекс надо класть под стяжку — таблица рекомендаций для первого этажа и неотапливаемых помещений снизу

Тем не менее, расчеты делают очень редко, обычно применяют принцип «как у всех». Приводим средние значения толщины Пеноплекса под стяжку пола:

• Стяжка по бетонному полу при отапливаемом помещении снизу — 20-40 мм. Если хотите добиться и звукоизоляционного эффекта, лучше стелить 50 мм толщины.
• На бетонную подготовку (на грунте) и плиту с неотапливаемым помещением снизу — от 100 мм и больше — зависит от региона. В таблице приведены рекомендации производителя по толщине Пеноплекса для первых этажей или выше, но с неотапливаемым помещением снизу.

Если планируете делать теплый пол (водяной или электрический), то к толщине добавьте еще 10-20 мм.

Утепление пола под стяжку

Любая стяжка (бетонная, из ЦПС, наливные составы) поверх Пеноплекса делается одинаково. Наличие армирования тоже на технологию укладки плит не влияет. Начнем с того, что плиты имеют сформированные выступы, то есть соединение замковое. Этим исключается появление сквозных мостиков холода.

Режется, как и любой ЭППС, ножовкой с мелким зубом (по пластику или металлу). Более серьезный инструмент не требуется. Поправить срез или чуть подровнять/подрезать можно острым ножом (обычным или строительным). Правила укладки на пол очень просты:

Крепить ли пенополистирол к основанию? Зачем? Нагруженный стяжкой и всем, что на ней находится — он никуда не денется. Если вам такой способ укладки кажется очень ненадежным (но так рекомендует производитель), можете крепить. Первый слой — дюбель-гвоздями с большой пластиковой шляпкой. Второй обычно не крепят, но можете посадить на клей (ПВА, например). Можно и первый закрепить клеем или какой-то мастикой, но надо будет ждать пока клеевой состав высохнет.

Стяжка по Пеноплексу: технология

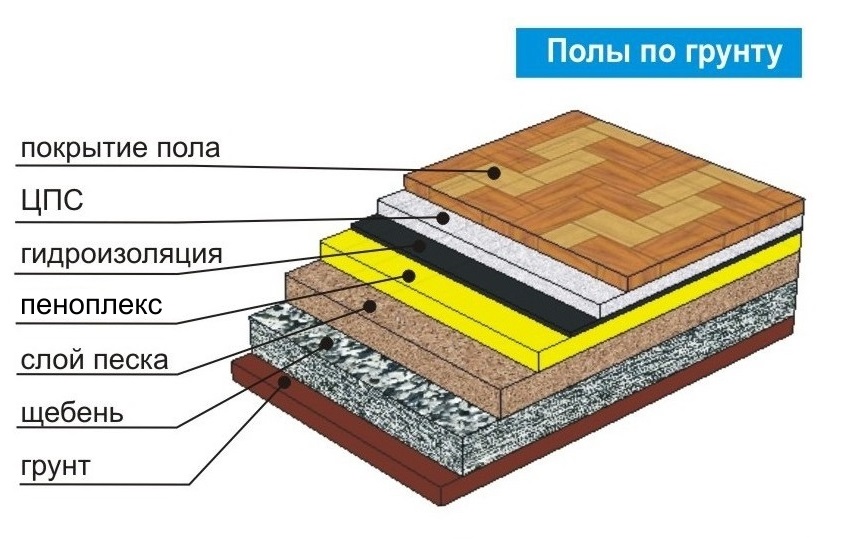

Рассмотрим самый простой случай — Пеноплекс для пола под стяжку на бетонное основание. Это может быть бетонная подготовка в конструкции пола по грунту, либо бетонное перекрытие в многоэтажке или частном доме. Порядок действий такой:

Выравнивать основание можно и песком, но так ли у вас много неровностей

Собственно, вся технология. Все ясно. Могут возникнуть только вопросы по минимальной толщине стяжки на Пеноплекс. Производитель рекомендует не меньше 40 мм. При укладке пола во влажных помещениях, плиту желательно покрыть гидроизоляцией. Тип гидроизоляционного материала выбирайте сами.  В остальном технология та же.

Укладка теплого пола на Пеноплекс

Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).

Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм. Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм. В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.

Можно применять Пеноплекс под теплый водяной пол без проблем

Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:

• Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
• Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
• Специальные гарпунные скобы.
• Специальные шины, но они дорогие.

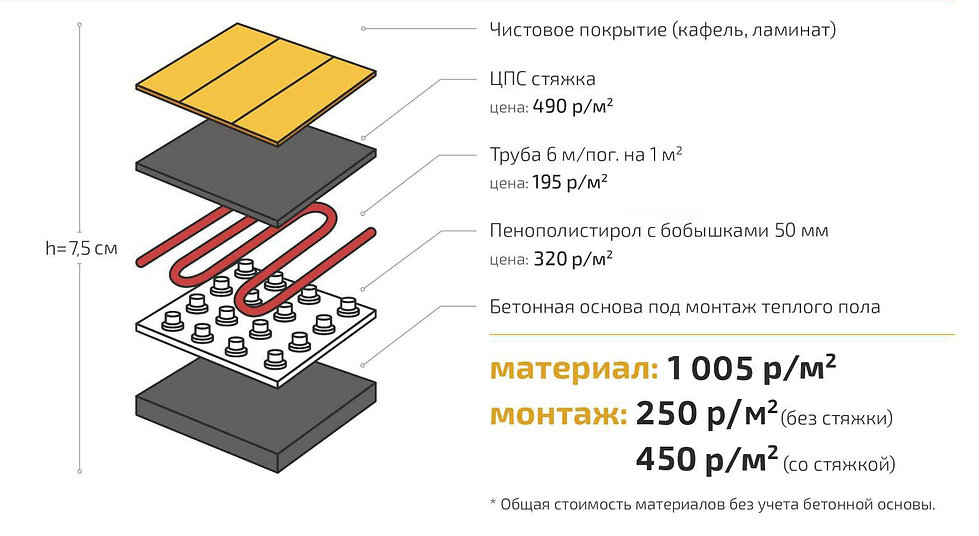

• Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.

После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.

Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.

Сухая стяжка на Пеноплексе

Цементно-песчаная или бетонная стяжка, конечно, хороша. И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.

Можно сделать ровный пол и без бетона и раствора: уложить Пеноплекс для пола под стяжку из ГКЛ, фанеры или других листовых материалов

Как сделать сухую стяжку пола на Пеноплексе? Просто:

• Выравниваем основание.
• При необходимости укладываем или наносим гидроизоляцию.
• Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
• Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
• Второй слой листового материала — тоже вразбежку.
• Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
• Дальше по технологии укладки напольного покрытия.

Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.

всё о материалах и монтаже систем с подогревом пола

Главная

>

Технические решения

>
Теплые полы

Задумали устройство системы «теплого пола»? Рекомендуем установить качественную изоляцию надежного производителя. Грамотно выбранный утеплитель позволит рационально использовать тепловую энергию и тратить ее не на обогрев бетонных перекрытий, а исключительно на отопление пола и помещений.

Главные выгоды изоляции теплого пола

• Сокращение тепловых потерь до 24% от общего объема в доме или здании.

• Значительная экономия средств на отопление помещения.

• Дополнительная защита от ударного и воздушного шума.

• Равномерное распределение тепла.

• Предотвращение попадания влаги из подвала или земли.

• Повышение уровня комфорта (можно ходить по полу босиком).

Обратите внимание! Стоимость утеплителя составляет около 3% от общих затрат на обустройство системы «теплый пол», включая услуги монтажников, а эффективность от его использования очевидна.

При выборе теплоизоляционного материала следует учитывать его технические и эксплуатационные характеристики, которые мы рассмотрим прямо сейчас.

Свойства, которыми должен обладать утеплитель для теплого пола

• Срок службы. Помните, что пришедший в негодность изолятор может стать причиной серьезных материальных затрат на демонтаж напольного покрытия и повторное обустройство системы «теплый пол». Выбирайте утеплитель со сроком службы от 50 лет.

• Теплоизоляция. Показатель теплопроводности утеплителя должен варьироваться в диапазоне от 0,033 до 0,042, чтобы максимально снизить тепловые потери в конструкции.

• Экологичность. Чтобы утеплитель не нанес вреда Вашему здоровью, используйте материалы, изготовленные из натурального сырья, отвечающие требованиям современных эко-стандартов без фреонов, формальдегидов, стирола и аммиака.

• Прочность. Сверху на изолятор будет устанавливаться система кабелей или труб, бетонная стяжка и напольное покрытие, значит, материал должен иметь высокую прочность на сжатие и устойчивость к статическим и динамическим нагрузкам.

• Инертность. Утеплитель не должен вступать в химическую реакцию с компонентами цементного раствора, иначе может утратить теплоизоляционные свойства, разрушиться и привести к проседанию и трещинам напольного покрытия.

• Звукоизоляция. Шумопоглощающие свойства теплоизоляционного материала являются дополнительным бонусом при устройстве системы «теплый пол», что особенно актуально для владельцев квартир в многоэтажках.

• Влагостойкость. Отдавайте предпочтение изоляции с минимальным водопоглощением, чтобы сэкономить на устройстве гидроизоляционного слоя. Лучшим решением станет утеплитель из экструдированного пенополистирола.

• Удобный монтаж. Для теплоизоляции системы «теплый пол» лучше использовать утеплитель в виде плит со специальными пазами, который упрощает монтажные работы и не требует использования специального инструмента.

Важно! Заявление о том, что фольга в кашированных утеплителях работает, как отражатель в системе теплого пола явно преувеличено, а вот то, что она быстро разъедается щелочной средой, доказанный факт. Используйте марки изолятора  со специальным отражающим слоем, устойчивым к воздействию щелочи.

Какие утеплители можно использовать в системах «теплых полов»?

На выбор утеплителя влияют такие факторы, как:

1. тип помещения, в котором будет обустраиваться «теплый пол»;
2. особенности технологии утепления;
3. вид напольного покрытия;
4. источник обогрева (основной или вспомогательный).

Рассмотрим теплоизоляционные материалы, которые выбирает 80% наших заказчиков.

• Экструдированный пенополистирол. Настоящий фаворит на рынке теплоизоляционных материалов для пола под цементную стяжку. Материал отличается нулевым водопоглощением и отвечает всем изложенным выше требованиям, а его повышенная стоимость компенсируется высокими эксплуатационными характеристиками и долговечностью в 50 лет.

• Каменная вата. Жесткие плиты из базальтового волокна отличаются высоким уровнем теплоотдачи, гидрофобностью, шумоизоляцией, пожаробезопасностью, экологичностью, стабильностью параметров и долговечностью.  К недостаткам следует отнести необходимость устройства гидроизоляционного слоя.

• Вспененный полиэтилен. Небольшая толщина вспененного полиэтилена не позволяет использовать его в качестве основного утеплителя для пола. Чаще всего фольгированный полиэтилен используется в  системе электрического теплого пола как паропроницаемый слой, дополнительный теплоизолирующий слой и отражатель лучевой энергии.

• Штапельное стекловолокно. Несмотря на доступную стоимость, использовать такой материал для изоляции теплых полов крайне не рекомендуется. Низкая плотность и плохая устойчивость к влаге не позволяют стекловолоконному утеплителю справиться с поставленными инженерными задачами.

Предлагаем Вашему вниманию самые востребованные марки утеплителей для систем теплого пола надежных производителей, которые отлично зарекомендовали себя на строительном рынке.

Лучшие бренды и марки техизоляции для «теплых полов»

 Как выбрать толщину утеплителя для системы теплого пола?

Не стоит экономить, отказываясь от устройства теплоизоляционного слоя в системе теплый пол, иначе придется нести материальные убытки уже в ближайшем будущем. Резервируйте нужное количество утеплителя прямо сейчас, заполнив простую форму на нашем сайте. Хотите проконсультироваться с нашим специалистом? Набирайте номер +7 (499) 110-50-18 и воспользуйтесь услугой обратного звонка.

Стяжка для теплого пола | Глубина и время высыхания

Сколько времени сохнет стяжка и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о напольном отоплении (UFH) и стяжке. Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какова минимальная глубина стяжки для теплых полов?

Минимальная толщина стяжки, которую следует использовать для систем водяного теплого пола, составляет:

• Минимальная глубина 65 мм для стяжки, замешиваемой вручную
• Минимальная глубина 50 мм для жидкой стяжки

Как глубина стяжки влияет на подогрев пола?

Для жилых помещений лучше всего не превышать толщину стяжки 65 мм. Это повлияет на рейтинг SAP объекта, поскольку дополнительная глубина стяжки означает, что системе напольного отопления придется работать больше, чтобы нагреться.

Время прогрева и остывания систем напольного отопления со стяжкой одинаковое. Как долго это будет зависеть от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, т.е. плитка нагревается быстрее всего.

Обычная система напольного отопления со стяжкой и работающая от котла нагревается приблизительно за один час.

Сколько времени сохнет стяжка перед укладкой напольного покрытия?

Минимальное время, необходимое для высыхания стяжки пола с подогревом, зависит от типа используемой стяжки.

Стяжка для пола с подогревом, замешанная вручную

Рекомендуемое время высыхания стяжки, замешанной вручную, составляет 1 день на каждый мм для первых 50 мм, затем 2 дня на каждый мм для каждого мм свыше 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуемое время высыхания составляет 80 дней.

На практике минимальное время высыхания 4 недель является разумным для того, чтобы оставить приготовленные вручную стяжки для подогрева пола.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается при использовании жидкой стяжки, такой как самовыравнивающаяся масса LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики высыхания и может сушиться с помощью осушителей.

Существуют ли какие-либо специальные стяжки для полов с подогревом, которые рекомендует Nu-Heat?

Более плотная жидкая стяжка может иметь толщину всего 50 мм при использовании с UFH, а не 65 мм, как при использовании цементной стяжки. Для наших модифицированных систем LoPro мы рекомендуем наш самовыравнивающийся состав LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при объединении UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для пола с подогревом, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой для пола с подогревом?

Изоляция является важным фактором для напольного отопления. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

• Полы должны быть изолированы в соответствии с Частью L – 70 мм PIR (например, Celotex или Kingspan) для первых этажей.
• Полы над отапливаемыми помещениями должны быть изолированы 30 мм PIR или эквивалентным материалом.

Положение изоляции в полу также важно. Традиционно укладывается утеплитель и поверх него отливается бетонная плита. При теплых полах плита должна быть по возможности ниже утеплителя, чтобы масса обогреваемого материала была меньше.

Такое расположение изоляции улучшает время срабатывания системы подогрева пола и снижает потери тепла вниз. Гораздо проще определить конструкцию таким образом, чем делать допуски в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке напольного отопления.

Можно ли использовать UFH на любом типе напольного покрытия и на что следует обратить внимание?

Nu-Heat предлагает широкий ассортимент систем напольного отопления, подходящих для всех типов проектов. Выбор системы обычно зависит от общей конструкции здания и нескольких факторов, в том числе:

• Основание пола
• Доступная высота надстройки
• Любые ограничения по весу
• Требуемая тепловая мощность пола
• Акустические требования
• Расстояние между лагами (если применимо)

Ключом к эффективному решению является правильный выбор системы UFH, соответствующей конструкции. Например, песчано-цементная или жидкая стяжка поверх монолитного бетона балочного и блочного перекрытия или гальваническая система UFH между подвесным деревянным балочным перекрытием. Если вы не уверены, какую систему выбрать, Nu-Heat может приехать к вам домой и помочь выбрать лучший тип для вас.

Остались вопросы о стяжке для пола с подогревом, например, о минимальной толщине и времени высыхания?

Свяжитесь с нашей дружной службой поддержки клиентов или позвоните нам по телефону 01404515867.

Полы с подогревом и высота пола

Вопросы, касающиеся подогрева пола и высоты пола, являются одними из наиболее частых вопросов, которые нам задают. Итак, мы решили заняться этим вопросом. В этой статье мы развеем некоторые мифы, связанные с электрическим теплым полом и высотой пола. Мы также познакомим вас с ключевыми соображениями и вариантами при выборе системы электрического пола, подходящей для вашего проекта.

Когда дело доходит до выбора системы теплого пола, существует два основных типа. Системы водяного отопления (водяные) и электрические системы отопления (подробное сравнение двух систем см. в разделе «Электрические и мокрые полы с подогревом — битва»). Отопительный компонент обеих систем не сильно увеличивает общую высоту пола, это процесс установки, используемый для выбранной вами системы подогрева пола. Например, толщина утеплителя.

Водяной теплый пол

Системы на водной основе чаще используются в новых строительных проектах, а трубопроводы укладываются в толстый слой стяжки. Обогреваемая часть системы (трубопровод) значительно толще, чем у ее электрического аналога. Однако, поскольку эта система чаще используется в новых постройках или пристройках, высота установки может быть учтена на этапе проектирования и планирования до начала каких-либо строительных работ. Кроме того, установка мокрого теплого пола может поднять высоту пола более чем на 15 см.

Электрические теплые полы

Электрические теплые полы тоньше, чем водяные, и меньше влияют на рост высоты. Сетка ThermoSphere имеет толщину всего 3,5 мм. Он также поставляется с холодным хвостом толщиной всего 4 мм, который можно легко скрыть в слое клея для плитки. Существуют также варианты, такие как наша новая самоклеящаяся мембрана, которая не требует слоя клея для плитки, чтобы приклеить ее к основанию, что еще больше уменьшает наращивание высоты.

Не жертвуйте изоляцией ради экономии высоты

Изоляция является ключевой частью любой системы напольного отопления, поскольку без нее ваша электрическая система напольного отопления будет намного менее эффективной, так как тепло будет теряться через основание. Включение изоляции означает, что тепло, которое генерирует система и за которое вы платите, отражается вверх и быстрее нагревает помещение до желаемой температуры. Изоляционные плиты с покрытием ThermoSphere доступны толщиной от 6 мм до 50 мм и являются идеальным вариантом для деревянных полов. Изоляционные плиты без покрытия ThermoSphere идеально подходят для полов с бетонным основанием и доступны толщиной 6 мм и 10,5 мм. Чем толще изоляционная плита, тем эффективнее будет ваша система электрического теплого пола.

Дооснащение? Электрический теплый пол идеально подходит

Электрический теплый пол можно легко установить на существующий черный пол без необходимости углублять его.
