Как определить необходимую толщину утеплителя для наружной стены?

• Главная
• Вопросы эксперту
• КОНСТРУКЦИИ и МАТЕРИАЛЫ

ВОПРОС:

Каким образом, по каким правилам (формулам) и по каким условиям, критериям и документам рассчитывается толщина утеплителя в наружных ограждающих конструкциях дома: в стенах, перекрытиях, покрытиях?

ОТВЕТ:

Толщина утеплителя (теплоизоляционного слоя) в наружных ограждающих конструкциях определяется по методике строительных норм и правил СНиП 23-02-2003 «Тепловая защита зданий».


Суть этой методики состоит в требовании соблюдения трех санитарно-гигиенических и одного из двух (любого) экономических условий:

Таким образом, теплозащита дома будет считаться соответствующей нормам, если выполняются следующие четыре требования:

Первый вариант:

1. Температура воздуха в доме не опускается ниже 20 град. (норма для жилых помещений) даже в самые холодные дни года.

2. Разница температур воздуха и внутренних поверхностей ограждающих конструкций (стен, цокольных и чердачных перекрытий, покрытий) не превышает 2-4 град.

3. Температура внутренних поверхностей ограждающих конструкций в местах теплопроводных включений («мостиков холода») выше температуры точки росы, т.е. на этих поверхностях не выпадает конденсат.

4. Потери тепла домом не превышают значений, определяемых с учетом установленного удельного расхода тепловой энергии: 70 – 140 кДж/(м²•^оС•сут.

Второй вариант:

1, 2 и 3 требования, как и в первом варианте.

4. Фактическое приведенное сопротивление теплопередаче ограждающих конструкций имеет значение не ниже требуемого по условию наименьших приведенных затрат на утепление конструкций и на отопление дома.


Подробно методика теплотехнического расчета ограждающих конструкций по СНиП 23-02-2003 «Тепловая защита зданий», изложена в статье «Теплозащита дома. Определяющие факторы, критерии оценки, пути оптимизации».

Назад к списку

В избранное
Это нравится:3Да/0Нет

ЗАДАТЬ ВОПРОС ЭКСПЕРТУ:

* — обязательные поля

Нажимая кнопку «Отправить», в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных»  Вы подтверждаете свое согласия на обработку персональных данных в указанных Вами формах на сайте АкаДОМия. ру и принимаете  условия Политики конфиденциальности

Толщина теплоизоляции, нормы теплоизоляции стен

1. Главная
2. Справочная информация
3. Изоляционные материалы
4. Изоспан
5. Нормы теплозащиты и данные по толщине теплоизоляции

Минимальное допустимое сопротивление теплопередаче стен и покрытий зданий разного назначения в зависимости от градусо-суток района строительства и климатических условий установлено в СНиП 23-02-2003 «Тепловая защита зданий». Опираясь на положения этого документа, рекомендации специалистов компании Вестмет, а также с учетом особенностей применения утеплителя ИЗОСПАН в многослойных стенах и покрытиях с теплоизоляцией из минерало- и стекловатных плит и матов, здания можно разделить исходя из их назначения на следующие группы:

1. Жилые здания, лечебно-профилактические и детские учреждения, школы, интернаты.
2. Общественные здания, кроме указанных выше, административные и бытовые здания, за исключением помещений с влажным режимом.
3. Производственные здания с сухим и нормальным режимами.
4. Здания с влажным и мокрым режимами.

При строительстве новых зданий требуемая толщина слоя теплоизоляции из минераловатных плит была определена для следующих условий.

В вентилируемых конструкциях стен несущая часть выполнена из полнотелого керамического кирпича или камней толщиной 380 мм. Для облицовки допускается применять природные плитные материалы, асбестоцементные плоские листы, окрашенные или офактуренные цветной каменной крошкой, плиты керамогранита, стальные и алюминиевые кассеты, керамические блоки и т.п. На стены зданий 1-й и 2-й групп с внутренней стороны нанесен отделочный штукатурный слой толщиной 20 мм. Коэффициент теплотехнической однородности без учета откосов проемов и других теплопроводных включений составляет 0,95. Наружный защитно-декоративный слой толщиной 120 мм может быть выполнен из лицевого кирпича.

В вентилируемых покрытиях несущая часть выполнена из сборных железобетонных ребристых плит по серии 1.465.1-21, многопустотных железобетонных плит толщиной 220 мм по ГОСТ 9561 – 91, монолитного железобетона или металлических профнастилов.

Толщину слоя теплоизоляции из минерало- и стекловолокнистых плит для стен и скатных кровель приведенных выше четырех групп определяют при следующих значениях коэффициентов теплопроводности: λ А = 0,05 Вт/(м °С) и λ Б = 0,06 Вт/(м °С). Толщину слоя теплоизоляции стен при использовании иных теплоизоляционных материалов получают на основании соотношения коэффициентов теплопроводности.

При реконструкции необходимая толщина слоя дополнительной теплоизоляции была установлена для следующих условий.

Стены выполнены из полнотелого керамического кирпича. Их толщина зависит от предназначения здания и региона строительства и составляет 380, 510, 640 или 770 мм со слоем штукатурки 20 мм для зданий 1-й и 2-й групп, а для зданий 3-й группы – те же значения, но без слоя штукатурки.

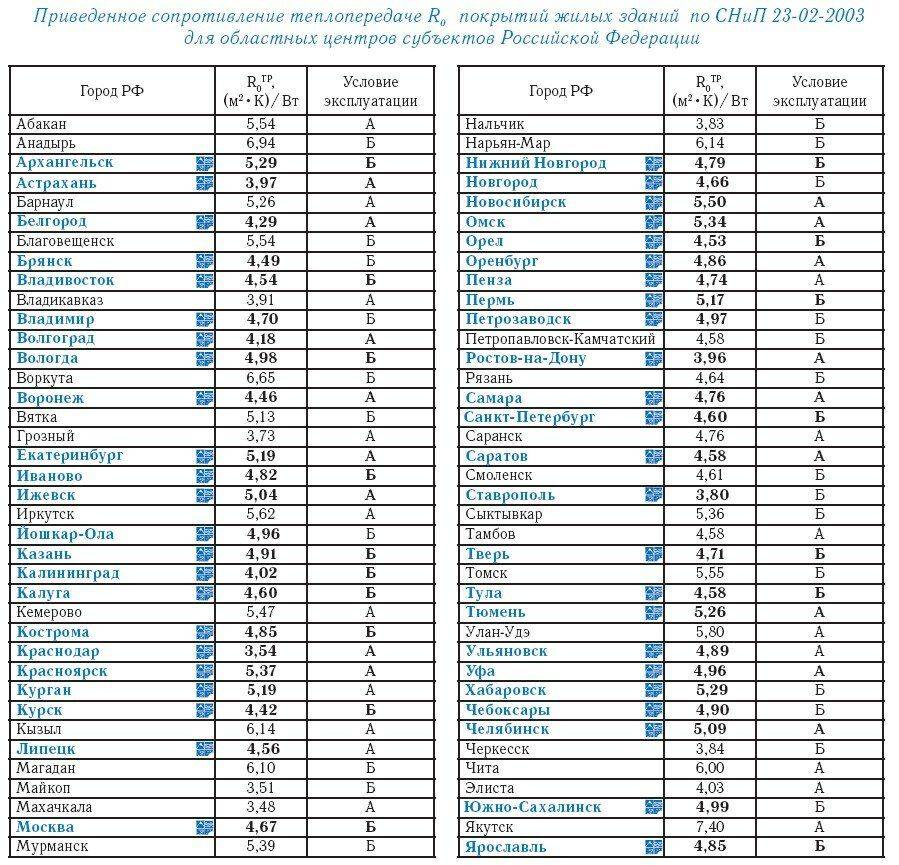

Покрытия имеют существующее сопротивление теплопередаче, которое получают по формуле на основании санитарно-гигиенических условий для t в=18 °C и φ в=55%. Дополнительную теплоизоляцию можно устраивать по существующему покрытию с учетом кровли.

Согласно требованиям СНиП 23-02-2003 определяют необходимость устройства специального парозащитного слоя. Его укладывают между несущим слоем стены или покрытия и слоем эффективной теплоизоляции.

Теплоизоляционные плиты, необходимые кровельные материалы (металлочерепица, битумная черепица, еврошифер), фасадные материалы (цокольный сайдинг, виниловый сайдинг), водосток, а также мансардные окна Вы можете купить в офисах продаж компании Вестмет.

• Толщина теплоизоляции и нормы теплозащиты
• Стены с экраном из плиток
• Стены с облицовкой из оцинкованных стальных профлистов
• Кровли, покрытые оцинкованным стальным профлистом
• Ограждающие конструкции мансард
• Конструктивные решения чердачных перекрытий и полов

У вас есть вопросы?

Мы перезвоним через 10 минут

Отправить

или позвоните по номеру +7 (495) 789-96-72

Нажимая кнопку «Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

1. Главная
2. Справочная информация
3. Изоляционные материалы
4. Изоспан
5. Нормы теплозащиты и данные по толщине теплоизоляции

Идет анализ | Журнал Professional Roofing

Примечание авторов : Fishburn Sheridan & Associates Ltd., Каната, Онтарио; Dean-Chandler Roofing Ltd., Скарборо, Онтарио; и Daniel Theriault Roof Inspection, Эдмонтон, Нью-Брансуик, собрали и предоставили образцы изоляции. Хелен Ю и Дэвид Ван Ринен, технические специалисты NRC, помогали в проведении экспериментов.

Коммерческие кровельные системы представляют собой обширные площади ограждающих конструкций зданий, и скорость передачи энергии по этим крышам влияет на общую энергетическую эффективность здания. Теплоизоляция влияет на эту передачу энергии, и получение точных значений теплового сопротивления (значения R) для изоляционных материалов имеет важное значение для определения нагревательных и охлаждающих нагрузок, оборудования HVAC и долгосрочного энергопотребления ограждающих конструкций.

Полиизоцианурат является основным изоляционным материалом, используемым в коммерческих кровельных системах в Северной Америке. Он имеет более высокое значение R на толщину по сравнению с другими распространенными изоляционными материалами. Полиизоцианурат представляет собой изоляционный материал с закрытыми порами, который содержит вспенивающий агент внутри своих ячеек для снижения скорости теплопередачи. Как и в случае с другими вспененными изоляционными пенами, вспенивающий агент со временем диффундирует, что приводит к изменению коэффициента сопротивления теплопередаче. Это изменение значения R известно как тепловой дрейф.

LTTR

Для определения теплового дрейфа в 1990-х годах была введена концепция долговременного теплового сопротивления в результате исследований, проведенных Окриджской национальной лабораторией, Ок-Ридж, Теннеси, в сотрудничестве с NRCA, PIMA и Обществом пластмасс. Промышленность. Были разработаны стандарты для измерения LTTR с использованием метода ускоренного старения, когда для ускорения диффузии газа используются тонкие срезы образцов пенопласта, что приводит к снижению термического сопротивления, отражающего процесс старения изоляции. LTTR представляет собой взвешенное по времени значение R-значения изоляции за 15 лет, полученное за пять лет относительного старения. Отмечается, что этот метод ускоренного старения происходит в лабораторных условиях.

Знание LTTR изоляции позволяет проектировщикам кровельных систем и кровельным подрядчикам определить фактическую толщину изоляции, необходимую для соблюдения строительных норм и правил, и оценить долгосрочные энергетические характеристики кровельного узла. Тем не менее, минимальные исследования подтвердили лабораторные методы исследования старения изоляции в процессе эксплуатации. Некоторые исследования позволили понять пробелы в знаниях и подтвердили, что необходимы дополнительные исследования для сопоставления эффектов старения с лабораторными прогнозами и требованиями действующих стандартов.

Предыдущие исследования

Например, в 2006 году NRCA провело ограниченное исследование старения изоляции из полиизоцианурата. Исследование, проведенное Канадской ассоциацией кровельных подрядчиков и Ассоциацией производителей экструдированного пенополистирола, включало 20 образцов, которые были состарены естественным образом в лабораторных условиях менее пяти лет. Исследование показало, что 17 протестированных образцов показали R-значения меньше, чем их установленные значения LTTR, демонстрируя, что методология LTTR, по-видимому, завышает фактическое R-значение продукта при пятилетнем относительном старении.

В 2009 году компания RDH Building Science Inc. , Ванкувер, в сотрудничестве с Ассоциацией кровельных подрядчиков Британской Колумбии провела полевой мониторинг для получения информации о проблемах старения полиизоциануратной изоляции. Было построено здание для регистрации температурно-зависимой проводимости изоляции в течение 5 1/2 лет. Результаты эксплуатации сравнивались с образцами, которые состаривались в естественных условиях в лабораторных условиях при температуре 72 F. Исследование показало, что полиизоциануратная изоляция, состаренная в процессе эксплуатации, показала меньшее тепловое сопротивление, чем полиизоциануратная изоляция, состаренная в лаборатории.

Еще одно исследование было завершено RDH Building Science в 2015 году, в ходе которого трехлетние образцы полиизоцианурата были сняты с крыши здания в Британской Колумбии и протестированы в лаборатории. Результаты старения в процессе эксплуатации сравнивались с той же изоляцией, испытанной, когда она была из нового материала, и было установлено, что старая изоляция имеет значительно сниженное значение R — до 25% при низких средних температурах по сравнению с новой изоляцией — демонстрируя влияние начального старения на характеристики материала.

Эти ограниченные исследования подтвердили необходимость дополнительных исследований для сопоставления эффекта старения с предсказаниями и требованиями действующих стандартов. Кроме того, необходимо дополнительное исследование старения в процессе эксплуатации из-за воздействия типичных климатических явлений в узлах кровли, чтобы лучше понять влияние условий эксплуатации на тепловые характеристики полиизоцианурата. Дополнительные свойства, такие как прочность на сжатие и прочность на изгиб, также требуют исследования для определения влияния старения на критические механические свойства полиизоциануратной изоляции.

Новое исследование

Чтобы подтвердить и продолжить исследования предыдущих исследований, Национальный исследовательский совет Канады проводит исследование для количественной оценки воздействия старения на теплоизоляционные материалы. Исследование поддерживает текущую инициативу NRC по устойчивости к изменению климата и адаптации материалов и конструкций ограждающих конструкций. Исследование включает в себя сбор образцов полиизоцианурата, находящихся в эксплуатации, и в дальнейшем будет распространено на другие распространенные кровельные изоляционные материалы. У нас есть некоторые экспериментальные данные анализа термических и механических свойств состаренных полиизоциануратных изоляционных плит, и мы можем предоставить относительное сравнение с нормами и минимальными стандартными требованиями.

NRC получил образцы полиизоцианурата с 16 крыш, которые модернизировались или перекрывались. Образцы были собраны в зданиях с переменной загрузкой в ​​Нью-Брансуике, Онтарио и Квебеке. Период экспозиции колебался от 13 до 31 года. Образцы изоляции, взятые с 16 крыш, представляли собой комбинацию однослойных плит, двухслойных склеенных плит и изоляционных плит с наклеенными накладными плитами.

Исключая доски третьей категории, исследовано 11 образцов. Образцы, годы их установки и типы размещения представлены на рисунке 1. Образцы были сгруппированы по климатическим зонам ASHRAE в зависимости от расположения их зданий.

Рисунок 1: Год установки, город, заселение и климатическая зона ASHRAE собранных образцов полиизоциануратной изоляции алюминиевая облицовка. Эта классификация основана на стандарте ASTM C1289, «Стандартных технических условиях для облицованной жесткой ячеистой теплоизоляционной плиты из полиизоцианурата».

После того, как образцы были получены с испытательных площадок, они не подвергались дальнейшему кондиционированию в лаборатории, поскольку целью было оценить изоляцию в ее текущем состоянии. Из полученных образцов были изготовлены образцы для испытаний, и они были оценены на значение R, прочность на сжатие и прочность на изгиб.

R-значение

R-значение определяется путем создания установившейся разницы температур в изоляции, которая создает единичный тепловой поток. Значения R состаренных образцов оценивали с помощью измерителя теплового потока в соответствии со стандартом ASTM C518, «Стандартный метод испытаний свойств теплопередачи в установившемся режиме с помощью прибора для измерения теплового потока». Размер образца, использованного для оценки измерителя теплового потока, составлял либо 12 на 12 дюймов, либо 24 на 24 дюйма. Следуя методам, предписанным в ASTM C1289, образцы были испытаны при средних температурах 40 F, 75 F и 110 F с перепадом температур 40 F.

Значение R образца определяли путем усреднения значений R, полученных при испытаниях отдельных образцов. Количество оцениваемых образцов варьировалось в зависимости от полученной изоляции. Значение R оценивали на образцах полной толщины и рассчитывали значение R на дюйм. На рис. 2 показано измеренное термическое сопротивление образцов полной толщины, испытанных при средней температуре 75 F.

Рисунок 2: Термостойкость испытанных образцов

На рисунке 3 показано среднее значение R на дюйм, определенное для каждого образца. Значения R сгруппированы по климатическим зонам, а затем представлены в порядке возрастания возраста, при этом самый низкий возраст изоляции находится слева, а самый высокий возраст изоляции — справа. Несколько образцов имели неизвестный возраст, обозначенный N/A, и поэтому были помещены справа.

Обратите внимание, что характеристики изоляции из полиизоцианурата варьируются в зависимости от нескольких факторов, включая марку изоляции, состав материала, тип вспенивателя и тип облицовки.

Вспенивающие агенты, используемые производителями, многократно изменялись в связи с экологическими ограничениями. Предыдущие пенообразователи включали CFC-11 и HCFC-141B; однако с 2002 года в качестве вспенивающего агента в промышленности используются углеводороды, такие как пентан. У каждого производителя свой состав, и каждый вспениватель обладает уникальными свойствами, которые определяют характеристики изоляции.

Рисунок 3: Среднее значение R на дюйм образцов, оцененных при трех средних температурах 40 F, 75 F и 110 F

Кроме того, тепловые характеристики изоляции из полиизоцианурата меняются в зависимости от возраста и температуры. Цель сравнения заключалась не в том, чтобы идентифицировать производителей или пенообразователи образцов, а в том, чтобы исследовать характеристики изоляции как общего компонента, независимого от сведений о производителе. Влияние возраста на тепловые характеристики состарившейся изоляции из полиизоцианурата было проанализировано для определения изменений, происходящих в процессе эксплуатации с течением времени.

На рисунке 3 измеренные данные показывают образец 9, который состарился в течение 28 лет, показал самое низкое тепловое сопротивление (R-4 на дюйм), в то время как образец 1, который состарился на 21 год, показал самое высокое тепловое сопротивление (R-5,5 на дюйм). Из-за различий в составе пенообразователя и производителя невозможно установить четкую взаимосвязь между возрастом изоляции и значением сопротивления теплопередаче.

Полученные значения R сравнивали с минимальными требованиями к тепловому сопротивлению ASTM C1289 и минимальным значением LTTR CAN/ULC-S704, «Теплоизоляция, полиуретан и полиизоцианурат, плиты, облицованные», чтобы обеспечить точку сравнения.

При средней температуре 75 F ASTM C1289 обеспечивает значение R на дюйм толщины изоляции 5,6 фута ² . °F.h/Btu.in и 6,0 фут. минимальное требуемое термическое сопротивление для типов изоляции типа II, класса 1 и типа I соответственно. Тепловые характеристики состаренных образцов оказались ниже этого требования, как и ожидалось. Протокол испытаний ASTM C1289 предназначен для отчета об измерениях теплового сопротивления новых плат, подвергшихся ранней стадии старения. Эта потеря R-значения на ранней стадии основана на предварительном кондиционировании образцов пены при комнатной температуре (75 F) в течение 180 дней перед испытанием R-значения при средней температуре 75 F. Однако для сравнения -состаренные плиты были на 3-30% ниже, чем минимальные требования к новым изоляционным плитам.

Аналогичное сравнение было сделано на рис. 3 с минимальными тепловыми требованиями CAN/ULC-S704. Эти требования основаны на результатах испытаний LTTR при температуре 75°F, где значение R потери изоляции определяется диффузией пенообразователя. CAN/ULC-S704 обеспечивает минимальное значение LTTR 10,21 фута ² . °F.h/Btu для изоляции толщиной 2 дюйма. При нормализации к изоляции толщиной 1 дюйм прогнозируемое значение LTTR составляет 5,2 на дюйм, что показано на рисунке 3 как точка сравнения для состарившейся изоляции типа I и II. Сравнение на рисунке 3 показывает, что пять из 10 образцов, которые близки к 15-летнему и 20-летнему старению в полевых условиях, близки к этому минимальному требованию. Хотя это сравнение не проливает много света на взаимосвязь между опубликованными значениями LTTR (поскольку это неизвестно для образцов) и фактическим измеренным значением R для пятилетнего возраста, данные показывают, что существует вероятность того, что фактическое значение R для пятилетнего возраста -значение пяти образцов должно быть больше, чем R-5,2, а затем уменьшаться со временем.

На рис. 3 также сравниваются данные испытаний NRCA, представляющие среднее термическое сопротивление состаренных изоляционных плит (один, два и четыре года), которые подвергались старению в контролируемых лабораторных условиях. Столбики погрешностей для двух- и четырехлетних выборок на рисунке 3 показывают диапазон измеренных данных для протестированных выборок.

Цель данных испытаний NRCA состояла в том, чтобы продемонстрировать, что значения R теплоизоляционных плит, которые подвергались старению менее пяти лет, были ниже опубликованных значений LTTR. Основываясь на этих наблюдениях, а также на фактах, что температурные условия на крыше значительно отличаются от лабораторных условий, предписанных LTTR, NRCA не считает LTTR репрезентативным значением R-проекта. NRCA рекомендует использовать значение R, равное 5 на дюйм, в климатических зонах с преобладанием отопления для целей теплового расчета крыши. Глядя на тепловые характеристики старых досок, находящихся в эксплуатации, на Рисунке 3, особенно образцов 2 и 3, которые близки к среднему периоду времени LTTR в 15 лет, кровельная промышленность должна подумать над рекомендацией NRCA.

На рис. 3 показана температурная зависимость образцов состаренной изоляции. За исключением образцов 1, 2 и 4, образцы показали линейные тепловые характеристики (снижение значения R с увеличением средней температуры). Из этих линейных тепловых характеристик можно сделать два предположения: реакция вспенивателя на температуру и замена вспенивателя воздухом.

Тепловые характеристики образцов 1, 2 и 4 в зависимости от температуры отличались от других образцов. Данные по этим образцам показывают перевернутый профиль кроны (максимальное значение R при средней температуре 75 F и более низкое значение R при средних температурах 40 F и 110 F). Этот профиль типичен для изоляции, наполненной углеводородами и пентаном, которые подвержены конденсации при более низких температурах. Но что интересно, эти образцы хоть и находятся на вооружении 20 лет, но не продемонстрировали сходных с другими образцами характеристик линейного старения.

Что касается влияния температуры, то одним из недостающих элементов информации в этих образцах, полученных в полевых условиях, является расположение изоляции в системе. Например, был ли это однослойный или двухслойный утеплитель, и если это двухслойный утеплитель, был ли образец утеплителя верхним или нижним слоем? Со всеми этими влияющими параметрами следует ожидать таких различий в результатах для изоляционных материалов разного возраста.

Прочность на сжатие

Прочность на сжатие образцов полиизоциануратной изоляции была испытана в соответствии с ASTM C1289, который относится к методу испытаний в ASTM D1621, «Стандартные методы испытаний свойств жесткого пористого пластика на сжатие». Для определения прочности на сжатие были оценены пять образцов размером 2 на 2 дюйма. Образцы помещали между сжимающими пластинами, и траверса сжимала образец с постоянной скоростью, равной 10% толщины образца в минуту ± 0,01 дюйма в минуту. Испытание проводилось до тех пор, пока образец не был сжат примерно до 13 % его первоначальной толщины, как указано в стандарте, для определения нагрузки, приложенной при деформации 10 %.

Отмечается, что испытания прочности на сжатие и прочности на изгиб были завершены на оставшемся материале после изготовления образцов с коэффициентом R. Поэтому, исходя из количества полученной изоляции, невозможно было оценить прочность на сжатие и прочность на изгиб для всех образцов.

Средние значения отдельных образцов сравнивали с ASTM C1289 для проверки минимальных требований к прочности на сжатие облицованных жестких ячеистых теплоизоляционных плит из полиизоцианурата.

Минимальное требование составляет 16 фунтов на квадратный дюйм для большинства типов плит, за исключением более высоких сортов и типа II, класса 4, который представляет собой плиту из полиизоцианурата высокой плотности, облицованную облицовочным матом из стекловолокна с покрытием или без покрытия на обеих основных поверхностях пенопластовой сердцевины и используется при максимальной толщине 1/2 дюйма. Все испытанные платы, за исключением образца 6, превзошли минимальные требования. Общие результаты показывают, что процесс старения в процессе эксплуатации не привел к снижению прочности на сжатие ниже текущих требований даже после 13-20 лет старения кровельных конструкций.

Прочность на изгиб

Прочность на изгиб образцов была испытана в соответствии с ASTM C203, «Стандартные методы испытаний на разрывную нагрузку и свойства на изгиб блочной теплоизоляции», Метод 1, Процедура B. Если получено достаточное количество материала, из образца вырезали четыре образца, по два с каждого направления. Когда было получено недостаточное количество образцов, было вырезано только два образца с одного и того же направления. Образцы были 3 дюйма на 12 дюймов. Во время испытания к образцам прикладывалась нагрузка с постоянной скоростью 0,1 дюйма в минуту на 1 дюйм толщины.

Все образцы превзошли минимальное требование к разрушающей нагрузке действующего стандарта в 17 фунтов силы для всех типов и классов, за исключением типа I, который облицован обеими основными поверхностями пенопласта, и типа II, класса 4. Разрушающие нагрузки затем использовались для расчета прочности на изгиб, которые были нормализованы для толщины образцов.

Большинство испытанных образцов, за исключением образца 6, соответствовали текущему требованию минимальной прочности на изгиб 40 фунтов на квадратный дюйм для всех типов полиизоциануратов, кроме типа II, класс 4. Самым старым образцом, испытанным на прочность на изгиб, был образец 4, который был выдержан в течение 20 лет эксплуатации и превзошел существующие требования к гибкости. Эти результаты показывают, что даже после 13-20 лет естественного старения в процессе эксплуатации прочность на изгиб полиизоцианурата превзошла текущие требования для большинства образцов, сохраняя при этом достаточные свойства при изгибе.

Анализ

Мы проанализировали значение R образцов состарившейся в процессе эксплуатации полиизоциануратной изоляции, извлеченных из мембранных крыш с малым уклоном, подвергавшихся модернизации или замене. Хотя нельзя сделать выводы относительно теплового дрейфа состаренных образцов и их связи с прогнозируемыми значениями LTTR, их тепловые характеристики показали, что 50% собранных образцов имеют значение R 5 на дюйм или более даже после воздействия полевых условий для 13 и более лет.

Состаренные в процессе эксплуатации образцы полиизоциануратной изоляции также были испытаны на механические свойства путем оценки прочности на сжатие и изгиб. Все испытанные образцы, за исключением одного, превзошли текущие минимальные требования по прочности на сжатие. Точно так же все образцы, кроме двух, соответствовали текущим требованиям к изгибу, сохраняя достаточные свойства изгиба. Исследование показало, что, несмотря на изменения, которые происходят в полиизоциануратной изоляции в зависимости от возраста, большинство образцов сохранили приемлемые характеристики.

Будущие исследования, которые предоставят важную информацию, включают количественную оценку воздействия влаги на старение полиизоциануратной изоляции, анализ состава для количественной оценки скорости диффузии пенообразователя и исследование влияния температурных скачков на долгосрочные тепловые характеристики полиизоциануратной изоляции. .

Судхакар Моллети — старший научный сотрудник Национального исследовательского совета Канады; Бас Баскаран — руководитель группы NRC; и Доминик Лефевр — бывший научный сотрудник NRC.

Строительные нормы и правила по изоляции Техас: Соблюдайте — Rmax

Строительные нормы и правила — это правила, которым по закону обязаны следовать все участники строительства — от архитекторов и подрядчиков до владельцев зданий. Они устанавливаются на местном уровне, но в качестве моделей также принимаются национальные и глобальные руководящие принципы.

Этот набор правил охватывает все, от того, насколько высоким может быть ваше здание, до того, как должны открываться ваши двери. Понимание требований строительных норм и правил имеет решающее значение, поскольку оно может повлиять на все, что касается дизайна вашего здания. Например, требования к изоляционному значению R (термическому сопротивлению) в оболочке вашего здания будут определять толщину ваших стен. Это влияет на то, какие материалы вы выберете, чтобы соответствовать требованиям кода и вашим дизайнерским замыслам.

Быть в курсе новых и изменяющихся строительных норм и правил может быть непросто. Итак, прежде чем вы начнете строить новый дом или коммерческую структуру в Техасе, вы должны знать законы. Эта статья поможет вам в этом, поделившись необходимой информацией о требованиях к изоляции строительных норм и правил в Техасе.

Проверка норм и правил перед строительством в Техасе

Строительные нормы и правила должны быть пересмотрены — прежде чем выдавать разрешение, закупать или брать в руки молоток. Именно на этапе проектирования следует в первую очередь учитывать строительные нормы и правила. Коды могут различаться в зависимости от вашего географического положения, поэтому у каждого здания могут быть свои требования. В этой статье мы сосредоточимся на более крупных географических регионах Техаса. Однако вам нужно будет проконсультироваться с местными органами власти (города или округа) о местных строительных нормах и правилах для вашего района.

Международный совет по нормам (ICC) устанавливает стандарты энергоэффективности ограждающих конструкций зданий. ICC создала IECC (Международный кодекс энергосбережения), чтобы установить стандарт для строительных норм, касающихся энергоэффективности жилых и коммерческих зданий. Этот код содержит карты зонирования, которые делят США на различные климатические зоны в зависимости от температуры, влажности и количества осадков. Техас в настоящее время действует в соответствии с IECC 2015 года как для жилых, так и для коммерческих помещений, действующей с 2016 года.

Согласно карте климатических зон IECC, внутри Техаса есть три климатические зоны. К ним относятся:

• Зона 2: Южный Техас

• Зона 3: Центральный Техас

• Зона 4: Северо-Западный Техас

В 2021 году вышла новая карта, которая добавила дополнительные климатические зоны. После принятия климатические зоны Техаса будут включать:

• 1A: Южная оконечность Техаса — очень жаркая и влажная

• 2A: юго-восток Техаса — жаркий и влажный климат

• 2B: юго-запад Техаса — жаркий и сухой (влажность ниже черты)

• 3A: северо-восток Техаса — смешанный климат и влажность 90 007

• 3B: Западный Техас —Горячее и сухое

• 4B: Северо-Западный Техас—Смешанное сухое

После того, как вы определили климатическую зону, в которой будет находиться ваше здание, вы можете узнать, какие требования к изоляции относятся к вашему зданию в Техасе.

Требования к изоляции жилых помещений в Техасе

Согласно EnergyStar.gov, требования к изоляции домов в Техасе зависят от географического региона, в котором расположено здание. жилые дома:

Международный жилищный кодекс (IRC) также устанавливает стандарты энергоэффективности для домов на одну и две семьи высотой до трех этажей выше уровня земли. В настоящее время для чердаков и потолков требуется от R30 до R38, от R-10 до R-15 для стен подвала и от R-13 до R-25 для полов и стен, в зависимости от вашей зоны.

Требования норм теплоизоляции коммерческих зданий Техаса

Для коммерческих зданий текущие требования к коэффициенту теплостойкости ограждающих конструкций согласно IECC 2015 по зонам приведены ниже:

Продукты, соответствующие требованиям строительных норм и правил Техаса

После того, как вы подтвердили свои требования к изоляции на местном уровне, пришло время искать подходящий изоляционный продукт для вашего проекта. Rmax следит за соблюдением строительных норм и правил и обеспечивает изоляцию, соответствующую нормам, так что у подрядчиков меньше проблем, о которых нужно беспокоиться, когда дело доходит до соблюдения норм.

Если продукты Rmax установлены в соответствии с указаниями, они соответствуют требованиям кодекса или превосходят их.

Чтобы помочь себе представить свой дизайн и построить его из подходящих материалов, попробуйте этот инструмент для расчета стен. Введите такие данные, как обозначение кода, расположение зоны и значения изоляции, чтобы предварительно просмотреть секцию стены и убедиться, что она соответствует энергетическим нормам.

Каждый продукт Rmax прошел серию строгих испытаний. Узнайте, какие коды и тесты прошел каждый продукт, посетив страницу продукта. Вот несколько изоляционных материалов Rmax polyiso, которые соответствуют требованиям строительных норм Техаса и имеют впечатляющее значение R 6 на дюйм:

• Durasheath® для стен

• ECOMAXci® FR для стен и потолка

• Thermasheath® для стен и потолка

Эксперты Rmax могут помочь вам выбрать правильную изоляцию Polyiso

Несоблюдение строительных норм и правил может замедлить ваш проект до того, как он будет запущен в работу.
