Угол рассвета оконных откосов: последовательность монтажа

Одним из этапов проектирования оконного проема является расчет угла наклона откоса к плоскости стекла. Это так называемый угол рассвета.  Рассмотрим подробнее что это такое и как его рассчитать.

Содержание

1. Терминология и нормативы
2. Расчет угла откоса
3. Угольник Пиванова
4. Создание откоса под углом с использованием штукатурки
5. Откосы из пластика и гипсокартона

Терминология и нормативы

Углом рассвета оконных проемов называют угол между плоскостью откоса и плоскостью окна. В строительной литературе можно встретить и другие названия — угол откоса, угол скоса, угол засвета. Он никак не регламентируется нормами ГОСТ или СНиП и может быть любым, на усмотрение владельца квартиры или автора дизайн-проекта.

Провести всю работу по созданию откосов самостоятельно довольно просто, поэтому можно не обращаться за помощью к специалистам, что позволит немного уменьшить общие расходы на ремонт.

Обычно углы рассвета верхних и боковых откосов делаются одинаковыми, если особенности дизайна не предусматривают обратное. Угол внутренних откосов может отличаться от угла наружных. Симметрия здесь не требуется.

В средневековых крепостях окна и бойницы имели острый (значительно меньше 90 градусов) угол внешнего откоса. Это уменьшало размеры рамки окна и затрудняло попадание в него пуль и стрел неприятеля. Внутренние откосы, наоборот, делались под большим углом (120 и более градусов) для увеличения угла обстрела обороняющихся стрелков и лучников. Такой подход к проектированию откосов до сих можно встретить у окон, с дизайном «под старину».

Расчет угла откоса

В случае, когда откос делается строго перпендикулярно окну, этот угол называется прямым, т.е. равным 90 градусов. Но, как правило, этот угол делают чуть больше, что позволяет увеличить поток дневного света, проникающего через окно.

Зеркальные откосы делают только с прямыми углами, для создания визуального эффекта увеличения объема комнаты.

Существуют два подхода к расчету, под каким углом лучше расположить откосы.

1. На каждые 10 см ширины откоса он поклоняется от перпендикуляра на 1 см. Этого достаточно для увеличения светового потока и не нарушает общую эстетику окна.
2. Откос располагается параллельно плоскости, проведенной от окна до диагонального угла комнаты. Это приводит к минимальным потерям светового потока.

Угольник Пиванова

Для измерения углов откосов удобнее всего использовать  угольник с передвижной пластиной, который сконструировал Пиванов, в честь которого он и назван.

При помощи такого инструмента можно точно определяет угол рассвета. Для этого мастер приставляет угольник Пиванова к коробке, после чего передвигает пластину по линейке с делениями, затем закрепляет ее на уровне стены, при этом отмеряя местонахождение рейки. Из расчета на 10 см проекции откоса 1 см принимается угол рассвета, исходя из этого замечают величину рассвета на делениях передвижной пластины.

Создание откоса под углом с использованием штукатурки

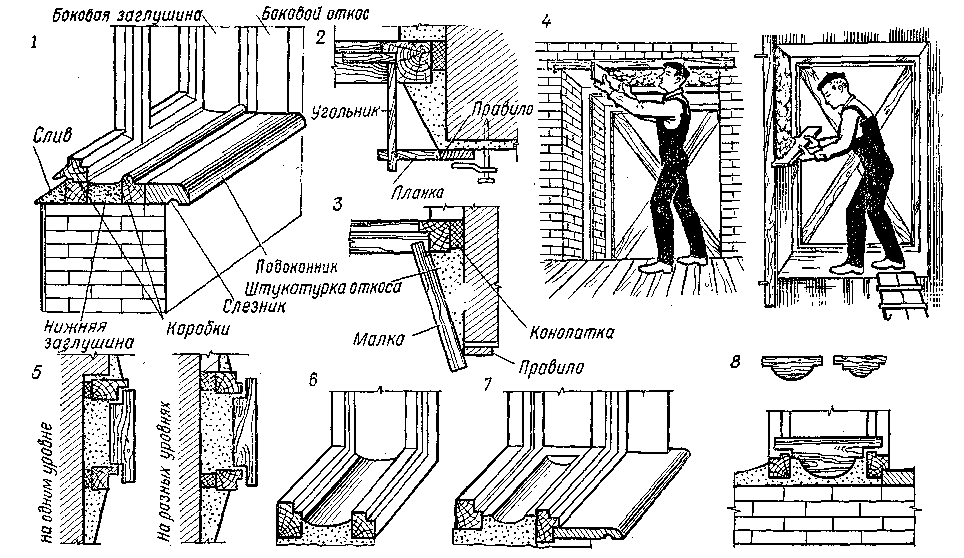

Угольник для отмеривания угла рассвета

Оштукатуривание оконных проемов имеет определенные особенности. Прежде всего нужно установить в месте совмещения оконного проема и стены металлический уголок. Такие уголки, установленные вертикально, одновременно играют роль маяков для стены и выравнивают и защищают поверхность угла.

Во время установки таких профилей задается вышеупомянутый нами угол рассвета оконных проемов — угол, образуемый плоскостями рамы самого окна и его проема. Как правило, его следует делать более 90 градусов для увеличения восприятия проема и естественного освещения помещения.

Грамотная и правильная установка металлического углозащитного профиля является основой правильного оштукатуривания оконных откосов. После установки углозащитных профилей на углы проемов устанавливают вертикальные маяки на плоскость. Данные маяки задают плотность штукатурного слоя между краем оконной рамы и установленным уголком. Проемы окна следует подготовить, для чего установленные при помощи строительного уровня деревянные правила выдерживаем по горизонтали и вертикали.

Всем откосам придаем угол рассвета (скос) более 90 градусов. Как мы уже говорили, угол рассвета в помещении должен быть одинаковым, поэтому выставляем угол по угольнику. С этой целью прикладываем угольник к углу, фиксируем полученный угол и проверяем угольником углы других частей откосов. Ширину помещения тоже следует выдерживать одинаковую.

Бывает так, что появляется необходимость для соблюдения одинакового угла рассвета расширить оконные проемы. Сделать это можно при помощи перфоратора с насадкой зубило.

Откосы из пластика и гипсокартона

Торцы между откосом и стеной покрывают специальными пластиковыми уголками.

Способ отделки проемов окон из сборных листовых материалов значительно дороже по стоимости материала, чем оштукатуривание. Но имеет ряд преимуществ: значительно легче в работе; монтаж выполняется сухим способом; установка производится из ровных листов, к примеру, влагостойких гипсокартонных плит, которые потом легко оштукатурить и окрасить; а еще проще сразу установить ПВХ или сэндвич-панели.

Начинать монтаж можно с установки вначале боковых откосов, а потом верхнего, или наоборот, без разницы. Оба варианта равноценны.

Последовательность монтажа сборных откосов:

1. Если производится вместе с монтажом ПВХ окна, то к оконной раме необходимо прикрутить специальный П-образный профиль. Не забываем проверять, насколько хорошо запенено окно, в случае необходимости дополнительно задуть пеной и дождаться ее затвердения, только после чего приступать к монтажу оконных проемов. По периметру рамы устанавливаем профиль заподлицо с ее краем.
2. Заранее вымеренный и отрезанный откос вставляем в боковой профиль и отгибаем его под требуемый угол. Угол такого отгиба называется угол рассвета. Его делают обязательно одинаковым на одном окне, а в идеале и на всех окнах помещения. При помощи шаблона, изготовленного на месте, измеряют угол и переносят его на другие окна. Определить угол рассвета можно и при помощи угольника с фиксацией.

Имейте в виду, что при желании сделать одинаковый угол рассвета для всех окон в помещении и при этом одинаковый для вертикальных и горизонтальных откосов в большинстве случаев вам придется поработать скарпелем и кувалдой над оконными проемами, сбивая выступающие участки старой штукатурки. Почти на любом из листовых материалов можно сделать вырез (V-образный) с тыльной стороны и подправить. Чтобы нормально сопрягались по толщине между собой материалы откоса и профиля, лучше чтобы были одного производителя.

Угол рассвета оконных откосов: последовательность монтажа

Содержание

1. Устройство
2. Формирование угла рассвета
3. Особенности скосов
4. Проемы
5. Завершающий этап

Каждый раз после замены окон возникает необходимость в ремонте оконных откосов, как внутренних, так и наружных.

Но не стоит браться за устройство оконных проемов сразу. Следует оставить окна на пару дней для того, чтобы монтажная пена, с помощью которой заполняли пустоты между новым окном и проемом, хорошенько застыла. Только потом, когда монтажная пена затвердеет, можно приступать к монтажу оконных проемов. Проемы окон могут выполняться с использованием сборных листовых материалов или методом оштукатуривания. Обязательно в откосах делается рассвет угла. Угол следует делать не прямым, чтобы увеличить проникновение с улицы в помещение дневного света, угол должен быть с рассветом. Углом рассвета (скос) оконных проемов называют расстояние между наружными границами откосов и внутренними, где наружные границы больше, чем внутренние. Для полной гармонии во всех помещениях угол рассвета окон следует делать одинаковый.

Провести всю работу по созданию откосов самостоятельно довольно просто, поэтому можно не обращаться за помощью к специалистам, что позволит немного уменьшить общие расходы на ремонт.

Угол рассвета наружных откосов может быть разным. Одинаковость угла рассвета можно отметить с помощью угольника. К угольнику прикрепляем планку, которая замеряет место нахождения правила. В таком случае угольник ставим в четверть коробки. После того как установили и точно проверили правило строительным уровнем, закрепляем и для его формирования производим оштукатуривание проемов окна. Угол рассвета окон всегда указывает прораб. Следовательно, для отделки на каждое окно приходится по 3 правила, при этом каждый раз необходимо отмеривать угол рассвета.

Для монтажа методом оштукатуривания необходимы следующие инструменты:

• миксер для замеса раствора;
• молоток;
• строительный уровень;
• шпатель;
• терка;
• строительный нож;
• линейка;
• угольник.

Устройство

Угольник для отмеривания угла рассвета

Оштукатуривание оконных проемов имеет определенные особенности. Прежде всего нужно установить в месте совмещения оконного проема и стены металлический уголок. Такие уголки, установленные вертикально, одновременно играют роль маяков для стены и выравнивают и защищают поверхность угла. Во время установки таких профилей задается вышеупомянутый нами угол рассвета оконных проемов — угол, образуемый плоскостями рамы самого окна и его проема. Как правило, его следует делать более 90 градусов для увеличения восприятия проема и естественного освещения помещения.

Грамотная и правильная установка металлического углозащитного профиля является основой правильного оштукатуривания оконных откосов. После установки углозащитных профилей на углы проемов устанавливают вертикальные маяки на плоскость. Данные маяки задают плотность штукатурного слоя между краем оконной рамы и установленным уголком. Проемы окна следует подготовить, для чего установленные при помощи строительного уровня деревянные правила выдерживаем по горизонтали и вертикали.

Всем откосам придаем (скос) угол рассвета, угол между откосом и окном, который должен быть более 90 градусов. Как мы уже говорили, угол рассвета в помещении должен быть одинаковым, поэтому выставляем угол по угольнику. С этой целью прикладываем угольник к углу, фиксируем полученный угол и проверяем угольником углы других частей откосов. Ширину помещения тоже следует выдерживать одинаковую. Бывает так, что появляется необходимость для соблюдения одинакового угла рассвета расширить оконные проемы. Сделать это можно при помощи перфоратора с насадкой зубило.

Схема установки откосов из панелей ПВХ

Существует угольник с передвижной пластиной, который сконструировал Пиванов, в честь которого он и назван. При помощи такого инструмента штукатур определяет угол рассвета. Для этого штукатур приставляет угольник к коробке, после чего передвигает пластину по линейке с делениями, затем закрепляет ее на уровне стены, при этом отмеряя местонахождение рейки. Из расчета на 10 см проекции откоса 1 см принимается угол рассвета, исходя из этого замечают величину рассвета на делениях передвижной пластины.

Формирование угла рассвета

Чтобы штукатурные скосы получились прочными и не осыпались, особенно наружные, не стоит жалеть цемент. Минимальная доля его соотношения с песком должна соответствовать 1 к 3, где цемента 1 часть и 3 чисти песка, можно больше, но не меньше. Песок следует использовать речной, мытый, чтобы избежать растрескивания. Прежде чем наносить раствор, поверхность стены необходимо смочить водой. При внутренних работах в смесь раствора можно добавлять немного алебастра. Такой раствор получается удобным для работы, особенно по верхнему откосу.

При оштукатуривании обязательно сохраняют небольшой угол от коробки к стене для сохранения рассветов откосов окна. При этом углы рассветов должны быть одинаковы.

Сложнее всего выполнить штукатурку неровностей на перемычке верхнего откоса. В таком случае нужно штукатурить в несколько заходов. При этом перерыв должен быть до полного застывания толстого слоя. При необходимости нужно на перемычку закрепить кладочную сетку и по ней штукатурить. Когда раствор готов, можно приступать к оштукатуриванию и формированию за счет намета штукатурной смеси. Для этого накладываем раствор на сокол и кельмой набрасывает на стену.

После этого берем рейку и прикладываем согласно определенному углу рассвета к стене таким образом, чтобы пластина при передвижении угольника непрерывно скользила по рейке. Рейки мы устанавливали при помощи уровня и отвеса. По горизонтали сверху оконных проемов навешивают правило, при помощи гвоздей или гипсового теста закрепляют. Оштукатуривание начинают с верхней части. После того как оштукатурили верхний откос, берем правила и навешиваем их теперь вертикально по боковым сторонам откосов, оштукатуриваем. Нанесенный на скосы раствор, равняем широким шпателем, прижимаем к коробке и проводим к прикрепленному правилу.

После выполнения верхнего откоса необходимо повторить выполнения оштукатуривания поверхности боковых откосов с соблюдением заданного угла рассвета. Внутренние откосы можно оштукатуривать цементными, цементно-известковыми или гипсовыми смесями с полимерными заполнителями. При формировании для удобства лучше использовать гипсовые смеси, но в чистом виде их лучше не применять.

Особенности скосов

До того как приступать к устройству откосов, следует на засохшую пену нанести слой силикона, захватив часть рамы. Это необходимо делать потому, что коэффициент температурных расширений таких элементов, как оштукатуренные откосы, и пластика рамы окон значительно различается, в местах примыкания появляется сквозная трещина. Поэтому если откос сделан без прослойки из силикона и появилась трещина, то такую трещину нужно раскрыть острием шпателя и заполнить силиконом.

Оштукатуривание проемов — относительно недорогой способ обработки оконных проемов. Это достаточно трудоемкий процесс, который выполняют вручную. Общее количество времени, затрачиваемого на оштукатуривание оконных проемов, составляет 25 % от времени отделки поверхности стен. Значительная часть времени уходит на подготовку перед нанесением штукатурки из-за того, что следует все провесить и отметить одинаковый угол рассвета, на который будет наноситься штукатурный слой. Автор одной умной книги придумал и разработал конструкцию рамки, при помощи которой можно ускорить отделку оконных откосов на 25%.

Малка для разравнивания раствора, нанесенного на оконный откос

Из хорошо остроганного теса изготовляют рамку шириной в 100 мм. По размеру рамка должна быть такой, чтобы расстояние между углом рассвета и откосами соответствовало проектному. Шипами соединяются бруски рамки. По центру коробки устанавливают рамку и с помощью зажимов крепят в 4-6 местах. Оштукатуривание таким способом позволяет сделать одинаковый угол рассвета без дополнительных обмеров. Изготавливают из теса инструмент, который называется малка, для разравнивания раствора. С одной стороны малки имеется вырез. Малка стороной с вырезом движется по коробке, другой стороной — по правилу. Обычно раствор наносят мастерком, а разравнивают малкой. Ее крепко надо прижать к рамке, коробке и правилам. Удерживать малку нужно двумя руками. После разравнивания нанесенного грунта готовят раствор для накрывочного слоя, который наносят на проемы и опять разравнивают малкой. Штукатурку затирать лучше в разгонку.

Проемы

Торцы между откосом и стеной покрывают специальными пластиковыми уголками, благодаря которым продлевается срок жизни обоев около окна, очень часто обдираемых животными или детьми.

Способ отделки проемов окон из сборных листовых материалов значительно дороже по стоимости материала, чем оштукатуривание. Но имеет ряд преимуществ: значительно легче в работе; монтаж выполняется сухим способом; установка производится из ровных листов, к примеру, влагостойких гипсокартонных плит, которые потом легко оштукатурить и окрасить; а еще проще сразу установить ПВХ или сэндвич-панели. Начинать монтаж можно с установки вначале боковых откосов, а потом верхнего, или наоборот, без разницы. Оба варианта равноценны.

Статья по теме:  Черно-белые обои для кухни: как выбрать, с чем сочетать в интерьере, виды, широкоформатные, фото, советы дизайнеров

Последовательность монтажа сборных откосов:

1. Если установка откосов окон производится вместе с монтажом ПВХ окна, то к оконной раме необходимо прикрутить специальный П-образный профиль. Не забываем проверять, насколько хорошо запенено окно, в случае необходимости дополнительно задуть пеной и дождаться ее затвердения, только после чего приступать к монтажу оконных проемов. По периметру рамы устанавливаем профиль заподлицо с ее краем.
2. Заранее вымеренный и отрезанный откос вставляем в боковой профиль и отгибаем его под требуемый угол. Угол такого отгиба называется угол рассвета. Его делают обязательно одинаковым на одном окне, а в идеале и на всех окнах помещения. При помощи шаблона, изготовленного на месте, измеряют угол и переносят его на другие окна. Определить угол рассвета можно и при помощи угольника с фиксацией.

Имейте в виду, что при желании сделать одинаковый угол рассвета для всех окон в помещении и при этом одинаковый для вертикальных и горизонтальных откосов в большинстве случаев вам придется поработать скарпелем и кувалдой над оконными проемами, сбивая выступающие участки старой штукатурки. Почти на любом из листовых материалов можно сделать вырез (V-образный) с тыльной стороны и подправить. Чтобы нормально сопрягались по толщине между собой материалы откоса и профиля, лучше чтобы были одного производителя.

Завершающий этап

Когда один конец откоса находится у плоскости стены, а другой вставлен у окна в профиль, измеряем расстояния между стеной и откоском. В промежуток вставляем деревянную рейку или обрезки профиля для гипсокартона. После замера щели между стеной и откосом его снимают, а на место щели устанавливают деревянную рейку и закрепляют ее саморезами.

Теперь необходимо взять клей и приклеить минераловатный утеплитель к стенам откосов. Потом устанавливаем лист в запроектированное положение. Заводим один край его в профиль, а другой примыкаем к деревянной рейке и прикручиваем саморезами с шагом 250 мм. Аналогично устанавливаем и другой боковой откос. Замеряем по размерам окна и вырезаем верхний откос. Так же, как и для боковых проемов, теперь следует установить утеплитель и рейки. Теперь можно установить и верх. Выполняем стыкование наружного угла гипсокартонных листов. Вставляем профиль и шпаклюем. Можно просто прикрыть место стыка пластиковым угольником, прикрепив его на клей.
