Руководство по установке водосточной системы Docke (Деке)

1. Главная
2. Инструкции
3. Инструкция по установке водостоков Docke

Общие положения

Обеспечение уклона желоба водостока

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны размещаются по уровню шнура, натянутого между конечным кронштейном
и воронкой. Перепад высоты между конечными точками шнура должен обеспечивать уклон до 3-х мм на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант используется для кровель с небольшим шагом обрешетки. Перепад высоты обеспечивается выгибанием кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба должно уменьшаться по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант используется для кровель с большим шагом обрешетки. Линии сгибов всех удлинителей находятся на одинаковом расстоянии. Уклон обеспечивается перемещением пластикового кронштейна по удлинителю. Место сгиба должно быть не ближе 10 мм от точки крепления зажимной пластины кронштейна или не ближе 10 мм от окончания прорези в удлинителе.

Обеспечение оптимального положения элементов водосточной системы относительно крыши эксплуатации

Свес крыши располагается над желобом водостока на расстоянии от 1/3 до 1/2 его диаметра.

Необходимый зазор между линией продолжения крыши и верхней частью кронштейна в 25 -30 мм обеспечивается отгибанием конечного металлического кронштейна (удлинителя) либо перемещением пластикового кронштейна.

Обеспечение устойчивости от деформаций при вертикальной нагрузке

Расстояние между кронштейнами желоба не должно превышать 600 мм. Воронка должна закрепляться в двух точках (или на двух удлинителях). Соединитель желоба должен закрепляться в одной точке (или на одном кронштейне). Торец углового элемента должен располагаться не более чем в 150 мм от ближайшего кронштейна.

Расстояние от заглушки до ближайшего кронштейна не должно превышать 250 мм.

Обеспечение компенсации температурных линейных расширений

Желоб должен устанавливаться в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства установки по краям линии сформированы точечные микроупоры, до контакта с которыми и вставляется водосточный желоб. Расстояние от торцевой поверхности заглушки до элементов конструкции дома должно быть не меньше 30 мм.

Обеспечение герметизации водосточной системы

До монтажа следует очистить сопрягаемые поверхности от загрязнений, убедиться в наличии резиновых герметизирующих прокладок и их плотной установке в гнезда. Прокладки должны доходить до концов гнезд. Должны быть установлены все заглушки. Концы желобов должны выступать за боковой срез кровли на 50 — 100 мм.

Сравнение характеристик желобов водостока под нагрузкой

Особенности крепления

Кровля с лобовой доской. Крепление на пластиковые кронштейны

Пластиковый кронштейн, воронка и соединитель крепятся саморезами непосредственно к лобовой доске. Для закрепления желоба в пластиковом кронштейне необходимо вначале завести в зажим кронштейна кромку ближайшего к лобовой доске края желоба. Затем, опуская желоб в приемник кронштейна и сильно надавливая на противоположный край желоба вместе зажима, завести кромку в зажим до щелчка. При креплении на лобовую доску необходимо укрепить соединение доски с кровлей для исключения ее вырывания при нагрузке от снега.

Кровля без лобовой доски. Крепление на металлические кронштейны

Кронштейны крепятся к элементам конструкции крыши. Для закрепления желоба, воронки или соединителя в металлических кронштейнах необходимо вначале завести ближний к крыше край желоба под зацеп кронштейна, опустить желоб в приемное гнездо кронштейна и зафиксировать противоположный край желоба, отогнув зажимную планку.

Кровля без лобовой доски. Крепление с использованием удлинителей

Металлические удлинители используются для обрешетки с большим шагом и прикрепляются к элементам конструкции крыши. На металлических удлинителях желоб закрепляется в пластиковых кронштейнах. При использовании удлинителя пластиковый кронштейн закрепляется болтовым соединением, что позволяет перемещать кронштейн при выставлении уклона желоба водостока. Болт (с полукруглой головкой) М5х30 через шайбу вставляется в верхнее центральное отверстие кронштейна, проходит через прорезь кронштейна и затягивается гайкой после выставления пластикового кронштейна в необходимое положение. Под гайку необходимо установить шайбу и пружинную шайбу. Внешний диаметр плоских шайб должен быть не меньше 15 мм. Пружинная шайба устанавливается между шайбой и гайкой. Во избежании вертикальных перемещений кронштейн дополнительно фиксируется на удлинителе через нижнее отверстие либо болтом (М5х30 + 2 шайбы) с шестигранной головкой, либо коротким саморезом. Воронка и соединитель желобов крепятся болтовым соединением (М5х30 + 2 шайбы) непосредственно к удлинителю. Воронка крепится на два болта, а соединитель на один.

Крепление трубы и фитингов

Крепление трубы и фитингов производится при помощи хомута универсального. Место установки хомута выделено красным цветом.

Использование универсального хомута

Возможны два способа фиксации:
Труба: крепление с проскальзыванием, на боковой поверхности хомута надпись «Труба».
Фитинг: крепление с жесткой фиксацией, на боковой поверхности хомута надпись «Фитинг».

Основа хомута приворачивается саморезом (диаметр Мб, длина от 50 мм) к стене дома. Дужки хомута вставляются в основу до упора. Хомут стягивается болтом с полукруглой головкой (М5, длина 40 мм) и гайкой.

Последовательность монтажа системы водостока

Монтаж водосбора

• Установить конечный кронштейн 5 с учетом п. 2 «Общих положений».
• Установить кронштейны воронки 11. Для варианта с лобовой доской воронка 11 крепится без кронштейнов.
• Провесить уклон желоба от конечного кронштейна до кронштейна воронки. Для варианта с лобовой доской — от впадины конечного кронштейна 5 до нижнего края среза воронки 11.
• Установить кронштейны соединителя желоба 7. Для варианта с лобовой доской-установить сам соединитель 7.
• Соединитель 7 или его кронштейн устанавливаются с учетом п. 1 и п. 3 «Общих положений».
• Расстояние между центрами воронки 11 и соединителя 7 не должно превышать 3 080 мм.
• Установить промежуточные кронштейны 9 с учетом п. 3 «Общих положений».
• Закрепить воронку 11 и соединитель желоба 7 на крепежных элементах (кронштейн, соединитель).
• Для варианта с лобовой доской воронка 11 и соединитель 7 крепятся без кронштейнов.
• Отрезать желоб необходимой длины 8 и соединить им воронку 11 и соединитель 7.
• Отрезать желоб необходимой длины 6 и уложить его на соединитель и конечный кронштейн.
• Повторить операции для прилегающей стороны кровли (кронштейн 2, желоб 3).
• Установить в желоба 3 и 6 угловой элемент желоба 4 .
• Надеть заглушку воронки 12 на открытый конец воронки 11.
• Надеть заглушку желоба 1 на открытый конец желоба.
• Вставить сетку для воронки 10.

Монтаж водослива

• Надеть до упора на сливное отверстие воронки 11 муфту или колено 13, в зависимости от особенностей места монтажа. При необходимости зафиксировать муфту или колено 13 на воронке  11 саморезом.
• Собрать необходимую конфигурацию фигурной части водослива (колено 13, отрезок трубы 14, колено 15). При сборке фигурной части водослива необходимо придерживаться следующих требований: Фитинги 13 и 15 в фигурной части водослива соединяются друг с другом только через промежуточный отрезок трубы 14 и при необходимости закрепляются на отрезке трубы саморезами.
• Закрепить нижний фитинг 15 хомутом 16 в положении «Фитинг».
• Надеть трубу 18 до упора на нижний фитинг 15 фигурной части водослива.
• Выставить трубу вертикально. Отметить место монтажа универсального хомута посередине трубы 17.
• Надеть трубу 18 на фитинг 15 . Зафиксируем ее в хомуте 17.
• Средний хомут монтируется в положении «Труба».
• Отрезать конечный кусок трубы необходимой длины 21. Надеть его на муфту 19 и надеть муфту с трубой на нижнюю часть закрепленной трубы 18.
• Отметить место монтажа хомута 20 на стене дома вровень с местом фиксации хомута на муфте 19. Отступить на 10 мм ниже.
• Надеть муфту с трубой (19 и 21) на нижний конец закрепленной трубы 18. Зафиксировать сборку в хомуте 20 . Хомут монтируется в положении «Фитинг». Если длина отрезка трубы превышает 1 500 мм, зафиксировать ее посередине универсальным хомутом. Хомут монтируется в положении «Труба».
• Надеть на трубу наконечник 23. Отметить место монтажа хомута 22. Отступить на 10 мм ниже.
• Надеть наконечник 23 на трубу 21, зафиксировать его в универсальном хомуте 22.
• Хомут монтируется в положении «Фитинг».
• Возможен вариант крепления наконечника к трубе саморезом.

Монтаж водосливных труб на сайдинг

• Винтовая шпилька М8 — 1 шт.; Гайка М8 — 2 шт.; Шайбы 015 — 2 шт. Винт М5х40 — 1 шт., Гайка М5 — 1 шт. (идут в комплекте с хомутом).
• При значительном расстоянии до стены дома вместо винтовой шпильки М6 1 рекомендуется использовать винтовую шпильку М8. При этом необходимо отрезать шпильку необходимой длины и рассверлить отверстие в опоре хомута до диаметра шпильки.
• При монтаже необходимо просверлить на плоском участке сайдинга отверстие диаметром от 10 до 12 мм.
• Ввернуть шпильку 1 через центр отверстия в стену дома (на глубину не менее 40 мм). Если стена не деревянная, необходимо установить дюбель. Винтовая часть должна выступать над сайдингом на 20 мм.
• Навернуть на винтовую часть шпильки гайку 2 заподлицо с поверхностью сайдинга. Надеть шайбу диаметром 15 мм 3.
• Надеть на шпильку опору хомута 4 . Навернуть изнутри опоры хомута до упора гайку 5 с шайбой диаметром 15 мм 6.
• Выставить опору хомута 4 в нужное положение («Труба»\«Фитинг»). Затянуть гайку  2 под опорой хомута до упора гаечным ключом.
• Вставить хомут 9 в опору хомута и закрепить его с помощью винта М5х40 7 и гайки М5 8.

Инструменты для монтажа водосточной системы

• Для разметки: рулетка, карандаш.
• Для крепления кронштейнов: отвертка, дрель, шуруповерт.
• Для установки кронштейнов: шнур, шланговый уровень, ватерпас.
• Для сгибания металлических кронштейнов: гибочная машинка.
• Для распилов: ножовка, пила с мелким зубом, стусло.

Назначение элементов

	Желоб водосточный Предназначен для сбора и отвода дождевой воды с поверхности крыши		Заглушка для желоба Может устанавливаться как на правых, так и на левых концах желобов для обеспечения герметичности системы		Хомут универсальный Предназначен для крепления системы на фасаде здания. Имеет два положения: 1. «труба», 2. «фитинг»
	Труба водосточная Предназначен для отвода воды от воронки желоба на землю или в дренаж		Заглушка для воронки Устанавливается на одном из торцов воронки для герметизации системы		Наконечник Предназначен для отвода воды из водосливной системы на землю
	Соединитель желобов с резиновым уплотнителем Предназначен для последовательного соединения желобов в единую систему		Колено 72° Эти фитинги предназначены для обеспечения перехода от воронки к трубе. Применяются также для обхода архитектурных элементов фасада. Колена соединяются между собой отрезком труб		Кронштейн пластиковый Предназначен для крепления желоба на кровлях с лобовой доской либо в комплекте с удлинителем на кровлях без лобовой доски
	Воронка Предназначена для соединения желобов и трубы в целях отвода воды из водосборной в водосливную систему		Колено 45°		Кронштейн металлический Предназначен для крепления желоба на кровлях без лобовой доски. Длина опорной части кронштейна — 300 мм
	Сетка воронки (Clear Tube) Предотвращает попадание в водослив листвы, хвои и мусора		Угловой элемент 90° Угловые элементы устанавливаются как на внешних, так и на внутренних углах кровли и предназначены для соединения желобов под углом 90° (135°) в целях изменения направления движения воды		Удлинитель металлический Предназначен для обеспечения крепления пластикового кронштейна для кровель без лобовой доски. Длина опорной части удлинителя — 240 мм
	Муфта соединительная Предназначена для соединения трубы С воронкой или двух труб		Угловой элемент 135°

1. Главная
2. Инструкции
3. Инструкция по установке водостоков Docke

Уклон водостока — как он влияет на эффективность водоотведения — Мир Окон 🏠

Содержание

Уклон водостока — как он влияет на эффективность водоотведения

Водосточная система — обязательный атрибут современных зданий и сооружений. При кажущейся простоте конструкции — это на самом деле непростая система, где такому показателю, как уклон водостока, предъявляются строгие требования. Именно под определённым углом собираются желоба конструкции для обеспечения эффективного удаления воды, стекающей со скатов крыши.

Содержание

1. Что такое водосточная система крыши
2. Стандартный угол наклона
3. Как выставить угол наклона
4. Нюансы монтажа водосточной системы
   1. Видео инструкция

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

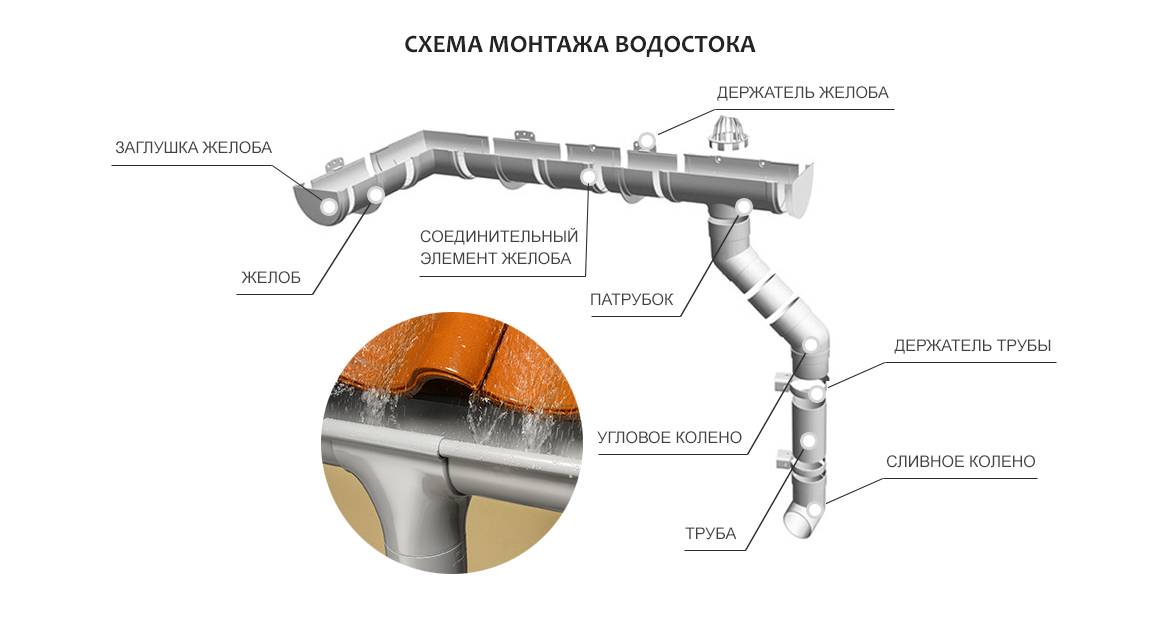

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 cм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Как выставить угол наклона

Что касается обозначения уклона водостока, то есть две величины: одна обозначается в градусах, вторая в миллиметрах. Именно последний вариант чаще применяется в строительстве. Так проще определиться с монтажными габаритами конструкции или системы. К примеру, если длина карниза, по которому выставляется желобчатый участок, равна 10, а угол наклона равен 5 мм, то при одностоячном расположении вертикальной трубы края желобов будут располагаться по отношению к вертикали между собой на расстоянии 5 см (50 мм).

Потому что на каждый метр длины придётся один край относительно другого опускать в сторону стояка. А так как длина конструкции 10 м, то соответственно опускание будет производиться на 10х5=50 мм или 5 см.

1. Поэтому монтаж кронштейнов, поддерживающих лотки водосточной системы, начинают с самой верхней точки у одного из краёв карниза.
2. У противоположной стороны точку крепления другого кронштейна спускают на 5 см.
3. Затем две точки, расположенные на разных краях свеса кровли, соединяют между собой бечёвкой или шпагатом. Он точно будет выставлен под углом в 5 мм.
4. После чего между точками или уже закреплёнными кронштейнами устанавливаются промежуточные крепёжные элементы с шагом 50–60 см.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Видео инструкция

Каким должен быть уклон при монтаже водостока?

Водосточная система является неотъемлемой частью любого жилого строения. Она отводит атмосферные осадки, защищая фасад и крышу от пагубного воздействия влаги. Грамотный монтаж водосточной системы продлит срок эксплуатации помещений и позволит сэкономить на ремонтно-восстановительных работах. Заниматься этим должен специалист знающий все тонкости установки, но работа профессионала стоит значительную сумму. При самостоятельном выполнении работ необходимо придерживаться определенных правил и соблюдать требования по уклону водостока. Тогда система будет действительно эффективно выполнять заявленные функции.

Конструкция водосточной системы

Чтобы талая и дождевая вода не разрушали фундамент* и фасад, на домах устанавливают системы водоотвода. Вся конструкция состоит из двух частей:

• горизонтальная — это желоба, которые принимают в себя жидкость;
• вертикальная — трубы по которым жидкость стекает вниз.

С виду все выглядит несложно: современные пластиковые системы собираются
как пазл, но крепление комплектующих должно выполняться строго под определенным углом. При неправильном наклоне будут возникать застои воды. Это повлечет отказ всей системы.

Особенности монтажа системы водоотвода

Установка водостока должна производиться уже после того как завершены фасадные работы, но на крыше еще отсутствует финишное покрытие. Форму и конструкцию водосточных систем нужно выбирать в зависимости от частоты и интенсивности осадков, чтобы вода не переливалась через край лотков. Чем они шире, тем большее количество осадков способны вывести.

Пластиковую систему нужно монтировать при температуре +5 и выше. Уклон должен быть направлен в сторону воронки желоба. Максимально допустимое расстояние между воронками — 12 метров.

Какой уклон должен быть у водостока?

В инструкции указано рекомендуемое значение уклона. Для удобства обозначения используют сантиметры. Это, как правило, 2-3 см на 10 метров пагонных желобов.

Для начала нужно установить опору для желобов в самой низкой и высокой точках не менее 20 см от края. Все остальные держатели крепятся между ними. Для того чтобы наметить размещение крепежей в промежуточной части используют натянутую бечевку. Расстояние между кронштейнами не должно превышать полметра.

Последствия неправильно выставленного угла наклона наружного водостока

Застройщики и подрядчики не всегда придерживаются требований к уклону водоотвода. Несоблюдение правил приводит к таким последствиям:

• вода может выйти за пределы желобов и значительно намочить стены здания. При многократном повторении такой проблемы стены становятся сырыми, а это приводит к появлению плесени и грибков внутри помещения;
• вода может перелиться через воронку из-за неправильно выбранного диаметра трубы;
• скопление мусора и листьев, что провоцирует застой воды в желобах, что приведет к засору всей системы.

Из информации выше напрашивается вывод: смонтировать и закрепить систему водостоков не составит труда. Но следует придерживаться правил регулирующих высоту/угол уклона желобов.

Перед установкой нужно также правильно выбрать диаметр труб и нужную ширину желобов. А лучшим решением будет обращение к профильным специалистам, у которых есть все необходимое оборудование для выполнения ответственной работы.

Наклон и размещение водосточных желобов — Мелкое домостроение

Руководства по проектам мелкого домостроения

Кровля

Следуйте этим советам по установке водосточного желоба, на который вы можете положиться.

Майк Литчфилд

В идеале водосточные желоба должны иметь наклон к водосточным желобам 1 дюйм на 16 футов, но это не всегда возможно. Во-первых, это может выглядеть не очень хорошо: рядом с ровной бордюрной доской чем круче уклон желоба, тем больше он выглядит не в порядке. Пока есть небольшой уклон — скажем, 1/2 дюйма на 20 футов — без впадин на пути к водосточной трубе, желоб будет стекать. Если дом оседает так, что его край или отделка крыши — и прикрепленные к нему желоба — наклонены в сторону от водосточных труб, либо установите новые водосточные желоба с правильно расположенными водосточными желобами, либо прикрепите желоба так, чтобы они наклонялись к существующим водосточным желобам.

Поместите переднюю кромку водосточных желобов ниже плоскости крыши, достаточно низко, чтобы сползающий снег не сорвал их, и достаточно высоко, чтобы дождевые стоки не пересекли их. Расстояние ниже спроецированной плоскости крыши зависит от уклона: для пологого уклона 5 дюймов 12 поместите переднюю кромку желоба на 3/4 дюйма ниже спроецированной плоскости крыши; для более крутого шага 7 дюймов 12, на 1/2 дюйма ниже плоскости; и для шага 12 дюймов 12, на 1/4 дюйма ниже плоскости. Передняя кромка желоба всегда должна быть примерно на 1 дюйм ниже задней. Таким образом, если водосточный желоб переполнится, вода будет проливаться на переднюю кромку, а не пропитывать фасцию и заднюю часть.

Кромка желоба и уклон крыши

Предыдущий:

Установите собственные бесшовные желоба

Следующий:

Отвод дождя защищает открытый вход снаружи

Направляющая

Кровля

Глава

Гидроизоляция

Кровельные работы

Кровля

Полный ресурс, который включает в себя лучшие материалы и правильные методы для создания прочной, герметичной, привлекательной крыши на любом доме

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая
Руководство по проекту кровли.

Начать бесплатную пробную версию

Инструменты и материалы

• Кровельные покрытия

• Кровельные материалы

• Электроинструменты

• Удобные помощники

• Постановка и лестницы

• Спасательное оборудование

Замена и ремонт крыши

Вентиляция крыши

• Основы вентиляции

• Установка

Гидроизоляция

• Подложка

• Капельный край

• Облицовка смежных стен

• Мансардное окно и световой люк

• Дымоход мигает

• Вентиляционное мигание

• Желоба

Установка битумной черепицы

• Расчет черепицы

• Макет

• Установка

• Долины

Установка других типов крыш

Техническое обслуживание и ремонт кровли

Что такое правильный уклон желоба?

Многие домовладельцы не задумываются о уклоне водосточного желоба , но правильный уклон водосточного желоба имеет важное значение для общего функционирования вашей водосточной системы. Некоторые признаки того, что вам нужно отремонтировать или заменить водосточные желоба, более очевидны, чем другие. Однако другие, более незаметные проблемы могут указывать на плохую работу желоба, например 9.0122 уклон желоба . Также известный как шаг желоба , это величина, на которую желоба наклонены вниз по пути потока воды. Наклон водосточного желоба должен быть в основном неразличим, так как желоба должны казаться параллельными линии крыши на расстоянии. Без надлежащего уклона водосточного желоба вода начнет скапливаться в водосточных желобах во время ливней и больше не будет поступать в водосточные трубы. Важно иметь правильный уклон желоба . Слишком большой уклон будет выглядеть странно, снизит пропускную способность водосточных желобов и может привести к тому, что вода будет разбрызгиваться поверх водосточных желобов во время активного ливня.



Какой должен быть уклон водосточных желобов?

Надлежащий уклон водосточных желобов зависит от их длины и типа установленных водосточных желобов. Водосточные желоба должны иметь уклон не менее четверти дюйма на каждые 10 футов уклона водосточных желобов в направлении водосточной трубы.





Пример. Если у вас есть 40 футов водосточных желобов, расчет для определения правильного уклона водосточного желоба будет равен ¼ x 4 = 1 (т. е. 1 дюйм). Это означает, что водосточные трубы на конце каждого желоба должны быть установлены на 1 дюйм ниже, чем другой конец.



Как измерить

Уклон желоба



Чтобы рассчитать уклон желоба , вам нужно прикрепить один конец длинной веревки к самой высокой точке вашего желоба, а другой конец ваш водосток. Используйте выравниватель струн, чтобы убедиться, что струна полностью параллельна земле. Измерьте длину нити, чтобы определить расстояние между двумя точками. Как упоминалось в приведенном выше примере, если у вас есть желоба длиной 40 футов, вы уже знаете, что уклон должен составлять 1 дюйм. Возьмите конец веревки с водосточной трубой, опустите его на 1 дюйм и снова прикрепите. Отметьте оба конца нити карандашом или мелом, а затем снимите нить. Проведите мелом линию между двумя отмеченными точками, чтобы определить линию, по которой будут следовать ваши желоба. Повторите этот процесс для каждого участка водосточных желобов вокруг линии крыши.



Проблемы из-за неправильного

уклона желоба



Слишком большой уклон

Переполненные водосточные желоба направляют ненаправленную воду на софит и лицевую панель, что может привести к гниению древесины в этих местах. Ненаправленная вода также может стекать по вашему сайдингу, вызывая потенциальные повреждения и попадая в трещины в вашем фундаменте, что может привести к повреждению вашего фундамента и чрезвычайно дорогостоящему ремонту.



Слишком маленький уклон

Если поток воды в ваших желобах медленный или отсутствует, это, вероятно, является признаком водосточной системы с неправильным шагом желоба . Если в водосточных желобах недостаточно смолы, вода не сможет двигаться вниз. Затем вода начнет собираться в вашей водосточной системе, что, в свою очередь, утяжелит ваши желоба, создаст нагрузку на лобовую доску и, в конечном итоге, повредит как желоба, так и лобовую доску. Дополнительный вес воды оттянет желоба от вашего дома и придаст им «провисший» вид.



Сбор мусора

Неправильный шаг желоба не позволит водосточным желобам эффективно смывать листья или другой мусор, который может накапливаться в желобах. По мере того, как мусор накапливается в водосточной системе, он смешивается со стоячей водой и со временем превращается в ил, который увеличивает вес водосточных желобов и подвергает вашу водосточную систему риску ослабления крепления кронштейнов, выпавших из дома.



Зазоры в водосточной системе

Если водосточные желоба имеют неправильный уклон, между задней частью желоба, где находится лицевая панель, могут образовываться зазоры, через которые вода будет вытекать. Это может привести к тому, что вода стекает в одну конкретную область снаружи вашего дома, повреждая сайдинг или разрушая кирпичную кладку, а также может привести к повреждению водой лицевой панели. Чаще всего эти пробелы остаются незамеченными в течение длительного времени и могут привести к дорогостоящему ремонту.



Типы водосточных желобов



Водосточные желоба K-типа

Водосточные желоба K-типа являются одним из самых популярных типов водосточных желобов, и если вы покупаете дом, в нем, скорее всего, будет установлен желоб этого типа. Водосточные желоба K-стиля популярны из-за их внешнего вида и декоративности. Водосточные желоба в стиле K имеют более изогнутый профиль, чем другие типы водосточных желобов, доступные на рынке, и они точно имитируют внешний вид лепного украшения. Эти типы желобов могут удерживать больше воды, чем другие типы желобов, поэтому они являются популярным выбором для домовладельцев. Водосточные желоба K-типа бывают самых разных размеров и материалов, и, поскольку они плоские с тыльной стороны, водосточные желоба K-типа можно прикрутить заподлицо с вашим домом, создавая цельный внешний вид.



Водосточные желоба в викторианском стиле

Водосточные желоба этого типа, также называемые «старой готикой», очень своеобразны и имеют декоративный внешний вид, который великолепно смотрится в определенных домах. Этот стиль желоба основан на чугунных желобах, которые были чрезвычайно популярны в 19 веке. Тем не менее, они более модернизированы и создают эстетику традиционного, но стильного желоба. Этот тип желоба неглубокий, что означает, что он не может справиться с большим потоком воды по сравнению с другими типами желобов. Обычно вы найдете этот тип желоба установленным в более традиционных домах в викторианском стиле и домах меньшего размера из-за неглубокости желоба. Существенным преимуществом этих желобов является то, что они могут быть изготовлены на заказ в соответствии с вашими предпочтениями.



Полукруглые водосточные желоба

Полукруглые водосточные желоба — еще один популярный выбор водосточных желобов, поскольку они добавят эстетики вашему дому, но не будут слишком кричащими. Этот тип желоба обычно более традиционен по внешнему виду и хорошо подходит для домов с определенным архитектурным стилем. Этот тип желоба также бывает нескольких различных стилей, таких как одинарная, двойная или обратная кромка. Независимо от того, какой тип полукруглых желобов вы выберете, это не повлияет на работу желоба или сложность его установки в вашем доме. Эти водосточные желоба также изготавливаются из различных материалов, что позволяет домовладельцу легко настроить свои водосточные желоба. Эти желоба можно легко обрезать, чтобы они соответствовали длине вашего дома, и иметь варианты скрытых вешалок, чтобы вы не могли видеть, как желоба прикреплены к дому.



Европейские желоба

Европейские желоба представляют собой полукруглые желоба, выступ которых находится снаружи желоба. Эти желоба также устанавливаются в вашем доме с помощью видимой полукруглой подвески. Многие домовладельцы выбирают этот тип водосточных желобов, потому что они предлагают приятную эстетику и добавляют дому привлекательности. Это особенно верно, когда этот стиль желоба установлен с использованием меди. Этот тип желоба является отличным выбором, если вы живете в районе, подверженном колебаниям температуры или сильным штормам. Как правило, они изготавливаются из более прочных материалов и могут выдержать сильный шторм, который повреждает другие типы водосточных желобов или полностью отрывает их от вашего дома.



Материалы для водосточных желобов



Алюминиевые водосточные желоба

Алюминиевые водосточные желоба являются наиболее распространенным типом материала, используемого для водосточных желобов, доступных в настоящее время. Алюминиевые водосточные желоба невероятно легкие и простые в установке. Кроме того, вам не придется беспокоиться о коррозии водосточной системы. Вы можете легко подобрать цвет водосточных желобов к остальной цветовой гамме, так как алюминиевые водосточные желоба доступны в самых разных цветах. Этот тип водосточного материала также более экономичен, чем другие материалы.



Медные водосточные желоба

Этот тип водосточного желоба намного дороже, чем его алюминиевый аналог. Тем не менее, когда домовладельцы выбирают медь в качестве материала для своих желобов, они не стремятся сэкономить. При правильной установке вам не придется беспокоиться о росте плесени или грибка, а также о покраске. Медь со временем начнет покрываться патиной и добавит привлекательности вашему дому. К сожалению, медные желоба имеют такой же общий срок службы, как и алюминиевые желоба, и их легко повредить падающим деревом или большой веткой, поскольку медь является мягким металлом.



Водосточные желоба из оцинкованной стали

Водосточные желоба из оцинкованной стали представляют собой просто сталь, покрытую тонким слоем цинка для защиты стали. Эти желоба твердые, но они ржавеют, если их повредить. Домовладельцы, решившие установить этот тип желоба, должны быть готовы к необходимым ремонтным работам и должны быстро завершить ремонт, если водосточные желоба помяты или поцарапаны, чтобы избежать ржавчины. Этот тип желоба также требует профессиональной установки, как если бы они были установлены неправильно. Дренажа в желобе может быть недостаточно. Если это произойдет, у вас будет стоячая вода рядом с вашим домом. Если вы решите установить этот тип желоба в своем доме, также очень важно регулярно чистить их, чтобы удалить любой мусор, который может вызвать засор, и предотвратить появление ржавчины.



Водосточные желоба Galvalume

Водосточные желоба Galvalume представляют собой еще один тип стальных водосточных желобов, покрытых комбинацией цинка и алюминия, что делает этот материал надежным водосточным желобом, устойчивым к повреждениям и ржавчине. Водосточные желоба Galvalume изготавливаются путем погружения стали в жидкий цинк и алюминий и считаются специальными водосточными желобами, для получения которых вам необходимо обратиться к профессионалу. Важным фактором, который следует учитывать, когда вы думаете об установке желобов из оцинкованной стали, является климат, в котором вы живете. Эти типы желобов могут служить дольше, чем оцинкованная сталь, но при установке в определенных климатических условиях они могут прослужить до девяти раз дольше, чем желоба из оцинкованной стали.



Цинковые желоба

Цинковые желоба требуют гораздо более значительных капиталовложений по сравнению с алюминиевыми желобами, но они обычно служат в два раза дольше. Эти желоба сделаны из цинка с небольшим количеством меди и титана и обычно остаются неокрашенными. Со временем на цинковых желобах образуется защитное покрытие или патина, подобное медным желобам, которые помогут защитить их от внешних воздействий.



Виниловые желоба

По сравнению с другими материалами для водосточных желобов виниловые водосточные желоба намного дешевле. Виниловые желоба изготавливаются из прочного пластика, который защитит желоба от деформации или изгиба. Виниловые желоба также никогда не подвергаются коррозии, что делает их отличным выбором, если вы живете в районе с регулярными сильными штормами, но не хотите чистить желоба после каждого шторма.

Определите правильную глубину + уклон для французского дренажа.



Теперь вы почти готовы к копанию, копанию траншей и прокладке труб. Но сначала вам нужно использовать свои ставки и струны
чтобы выяснить, насколько глубоко вам нужно копать. Для этого вам также понадобится линейный уровень, который доступен в любом магазине.
хозяйственный магазин, который висит на веревке.

Все дренажные трубы (за одним исключением) должны иметь небольшой уклон вниз. Обычно 1/8 дюйма на фут достаточно для дренажа,
это то же самое, что обычно рекомендуемый наклон 1%. Обратите внимание, что я сказал, что сливная труба должна быть наклонной, а не
Французский дренаж. Причина этого в том, что дренажная труба используется для отвода дождевой воды в более засушливые районы или, в конечном итоге, в
выход, в то время как французский дренаж используется для сбора избыточной воды с одних участков и последующего рассеивания ее в недрах других.
Так что не критично, чтобы дно траншеи с французским водостоком было идеально наклонным, хорошо, если вы можете с этим справиться, но не
слишком расстроен этим. Дренажная труба (или дренажная плитка, как ее называют некоторые) будет лежать на гравийной подушке на дне водоема.
траншею, и этот гравий очень легко перемещать, чтобы правильно наклонить дренажную трубу.

Итак, вернемся к ставкам и веревкам. Начиная с самой высокой точки запланированной дренажной системы, вбейте кол и
завяжите веревку на высоте 6 дюймов над землей. (точка J на ​​схеме ниже)

Протяните эту веревку к столбу на следующем повороте дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие
боковые ответвления труб на данный момент, см. пример ниже.

С натянутой струной вдоль первого участка трубы подвесьте линию на уровне колонны, туго натяните струну и переместите
потяните вверх или вниз против этого кола, пока строка не будет ровной. Отметьте это место на столбе карандашом или фломастером. Держать
туго натяните нить и завяжите ее на отметке.

В большинстве случаев ваша метка будет на высоте более 6 дюймов от уровня земли. Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой.
Если вы не можете выровнять струну из-за того, что земля мешает, вернитесь к исходной точке и переместите струну.

Теперь у вас есть натянутая веревка, которая показывает положение уровня вашего первого участка трубы. (Секция J-K на схеме)
Далее вам понадобится калькулятор и рулетка. Измерьте длину веревки от колышка до колышка и округлите ее до
ближайшая нога. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы.
для достижения уклона 1/8 дюйма на фут. 14 разделить на 8 равно 1,75 дюйма или 1-3/4 дюйма.

Сделайте новую отметку на втором кольце на этом расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь привяжите новую нить в
эту новую метку и растяните ее до следующего поворота в вашей дренажной системе, как мы сделали выше. Отметьте, где струна
ровно, как указано выше, и привяжите нить на этой отметке.

Здесь мы должны иметь дело с одним исключением наклона трубы, о котором я упоминал во 2-м абзаце. На примере,
секция K-L должна быть установлена ​​ровно (без уклона), потому что это соединитель для двух отдельных
дренажная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с 2 или более «зубцами», соединенными с
«ручку» следует оставить на поперечной трубе, соединителе зубцов и рукояти, уровне.

Привяжите новую веревку к отметке уровня и протяните ее до следующей стойки в системе и отметьте позицию уровня. Снова свяжите
струны на уровне, измерьте длину, разделите на 8 и отметьте глубину наклона ниже отметки уровня. На нашем примере показано
ниже это означает, что секция LM имеет наклон 15/8 = 1-7/8 дюйма.

Продолжайте повторять эту процедуру, пока не достигнете конечной точки вашей дренажной системы, обычно на улице
или канаву, где будет виден конец дренажной трубы.

Растянув эти струны и отметив глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба.
быть, и как глубоко вы должны копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте то место, где вы хотите
дно вашей водосточной трубы установить на отметку глубины уклона — запишите это число. При сливе в берег ручья или канавы
обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра для дворов
с крутым уклоном возле бордюра или в нижней части бордюра для дворов с пологим уклоном (необходимо будет прорезать бордюр
здесь и это сложно сделать). В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные ставки).

Это измеренное расстояние (60 дюймов в примере) указывает вам расстояние от нижней части французского дренажа до нижней колонны на
каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы можете найти расстояние, которое вы должны
копать на каждом столбе (в нашем примере 24″, 33″ и 54″).

Помните, что уклон 1/8″ на фут является минимальным. В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать
копать очень глубокие французские дренажи. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы
чтобы он был мельче. Если мы хотим вырыть около дома всего 20 дюймов в глубину, то переместите верхнюю струну выше на стойке, чтобы
разница между исходной глубиной и желаемой глубиной (54–20 дюймов = 34 дюйма). Поскольку изначально струна находилась на высоте 6 дюймов от земли.
теперь он будет на высоте 6 дюймов + 34 дюйма = 40 дюймов от земли. Затем, когда вы отмерите 60 дюймов вниз от веревки на столбе, вы получите глубину траншеи.
желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ветвей. Имейте в виду, что боковые ветви будут подниматься вверх,
новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P
будет на 1-1/8 дюйма выше в точке P, а ветвь L-Q будет такой же, как и секция L-K, потому что она
соединительная трубка. Участок Q-R будет очень крутым, как и участок J-K, чтобы получить 20-дюймовую траншею.
глубина у дома.

После того, как французские дренажные траншеи и сухие колодцы будут вырыты, затем установлены трубы из сухой ткани, проницаемый ландшафт
ткань укладывается в траншею, а поверх ткани насыпается гравий толщиной не менее 2 дюймов (как описано в
Установка французского дренажа).
Затем этот гравий можно легко переставить, чтобы получить правильный уклон для установки жесткой дренажной трубы на место.
(читайте здесь, чтобы узнать, почему не использовать гибкую гофрированную пластиковую трубу).
Также вы захотите прочитать страницу о том, как выбрать
надлежащие фитинги, позволяющие очищать вашу дренажную систему с помощью обычного оборудования типа Roto-Rooter.

Каков правильный уклон дренажной трубы?

Существует множество факторов, влияющих на то, какой уклон должен иметь канализационная линия. Вам нужно будет установить трубы с правильным уклоном слива, чтобы оставаться в норме и гарантировать, что все будет работать правильно.



Как люди выживали до водопровода? Если учесть, насколько сложна внутренняя сантехника, удивительно, что она вообще существует.

Есть множество домовладельцев, которые любят делать дома своими руками. Это может быть отличным способом освоить новый навык или просто почувствовать себя продуктивным. Однако с сантехникой это может стать настоящей головной болью.

Одной из важных частей любой водопроводной системы является сливная труба. Чтобы ваши дренажные трубы работали, необходимо рассчитать точный уклон дренажа.

Хотя это важная работа только для профессионала, полезно знать, как она работает.

Во-первых: Измерьте

Узнайте, какое расстояние должны пройти отходы, прежде чем вы сможете принять во внимание уклон слива.

Для этого ваш сантехник находится во дворе с кольями и веревкой. Струна очерчивает систему труб, и от них снимаются измерения. Это определяет, насколько глубокой должна быть ваша труба, какой длины она должна быть и на какую глубину вам нужно копать.

Второй: План

Это идет рука об руку с измерением. Ваш сантехник может корректировать направления и измерения по мере того, как все собирается вместе.

Ваша дренажная труба должна быть как можно короче. Более длинные сливные трубы увеличивают вероятность засорения.

Идеально, если дренаж будет проходить по прямой линии. Но если у вас во дворе есть деревья, это может быть невозможно. Подобная кривая может привести к перерасчету необходимой длины дренажной трубы.

Третье: вычисление уклона

Если вы увлекаетесь математикой, этот шаг будет отличным, хотя эту рутинную работу лучше всего разделить с водопроводчиком.

Чтобы отходы перемещались по канализационной линии, необходим правильный уклон слива. Это точный расчет, потому что слишком пологий склон не будет перемещать отходы, а слишком крутой склон будет перемещать их слишком быстро.

Рекомендуется уклон 1/4 дюйма на фут. Однако, если ваша труба находится на более длинной стороне, то лучше, чтобы она составляла около 3 дюймов на фут.
