Содержание:

1. Нюансы проектирования водосточной системы

2. Крепление кронштейнов

3. Установка воронок

4. Завершение работ

Составными элементами системы водостока, обустройство которой крайне необходимо для надежного функционирования кровли, являются: желоб водосточный; кронштейны для него; воронки, заглушки, трубы. Отсутствие водоотведения с крыши дождевых и талых вод непременно заканчивается разрушением стен и фундамента здания. Для предотвращения нежелательных последствий также потребуются водосточные лотки.

Нюансы проектирования водосточной системы

Прежде, чем приступить к работе по созданию водостока, внешний вид которого изображен на фото, потребуется правильно его запроектировать. Особое внимание при этом обращают на уклон желоба водостока и его сечение. Для того чтобы просчитать вышеназванные параметры, нужно знать площадь отведения воды. Необходимую величину определяют путем умножения длин крыши и ската.

В зависимости от полученного результата, согласно схеме, определяется сечение, которое должен иметь кровельный желоб и диаметр водосточной трубы:

• если крыша имеет площадь от 60 до 100 «квадратов», тогда потребуется монтаж одного водостока, с сечением желоба 115 миллиметров и диаметром трубы – 87 миллиметров;
• когда площадь кровли составляет 80-130 «квадратов», параметры элементов одного стока, который необходимо приобрести, должны составлять соответственно 125 и 110 миллиметров;
• в том случае, если размер крыши равен от 120 до 200 «квадратов», то водостоков необходимо два, каждый с сечением желоба 150 миллиметров и диаметром трубы 87 миллиметров;
• два водостока потребуется для обеспечения отвода воды с кровли площадью 160-220 «квадратов», при этом у желоба сечение должно составлять 150 миллиметров, а у трубы диаметр – 110 миллиметров.

Крепление кронштейнов

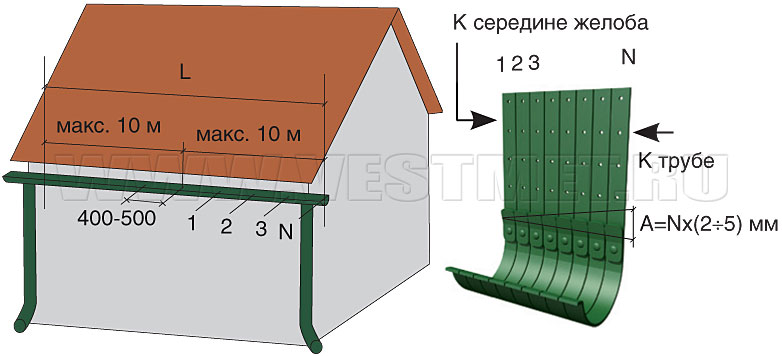

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур, и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Установка воронок

После монтажа кронштейнов приступают к установке воронок. В желобе для этого при помощи ножовки вырезают отверстие и если он сделан из металла, то края подгибают.

Воронку необходимо разместить таким образом, чтобы закрепить ее передний фальц за кромку желоба, при этом фиксаторы на ней загибают непосредственно за заднюю кромку.

Крепление пластиковых воронок к желобам производят с применением специального клея. После этого устанавливаются заглушки, имеющие резиновые уплотнители.

Завершение работ

Желоб вставляют за кромку крюка и разворачивают на 90 градусов и фиксируют с помощью стальных пластин. В местах поворота водостока используют углы. На участке стыков желобов используют компенсаторы. В завершении монтируют трубы и лотки для водостока.

Ещё один интересный вариант монтажа желоба показан на видео:

инструкция по монтажу, нормы и требования, советы

У хорошей постройки должна быть хорошая крыша. А у хорошей крыши должен быть хороший водосток. В статье пойдет речь именно о водостоке, о материалах для него, уклоне водосточного желоба и всем остальном, что может быть связано с данным вопросом.

Виды водостоков

На сегодняшний день существуют несколько видов материалов для водосточных систем. Назовем основные из них:

• металл;
• медь;
• дерево;
• пластик.

Теперь нужно сказать пару слов о каждом виде водосточной системы.

Металлическая водосточная система

Это классика, которая еще до сих пор встречается повсеместно в нашей жизни. Главный плюс такой системы – это ее долговечность, которая измеряется десятками лет. Главным минусом такой системы может быть ее цена. Металл за последние годы сильно прибавил в цене, кроме этого, появилось много дешевых аналогов этого материала.

Медный водосток

Если коротко, то это дорого, эксклюзивно и еще раз дорого. Крайне редко встречается. Такая водосточная система устанавливается на роскошные загородные дома, оформленные в определенной стилистике. Такой вариант редко встречается по той причине, что мы с вами очень редко бываем в таких домах. Срок годности такого варианта практически не ограничен, так как медь не будет ржаветь в процессе эксплуатации. Ее нужно лишь изредка очищать от окисла.

Деревянный водосток

Устаревший вариант, но иногда его можно встретить и в современных постройках, если их дизайн стилизован под старину. Такая система не слишком долговечна. Плюс к этому в желобе из древесины скапливаются мусор и грязь, по этой причине уклон водосточного желоба из дерева нужно делать более значительным, чем в случае с каким-либо другим современным материалом. Нужный уклон можно найти в этом случае путем проб и ошибок. Смонтируйте пробный вариант, если окажется недостаточно, то сделайте круче уклон водосточного желоба. СНиП и нормы вам не помогут в этом случае, они рассчитаны на современные варианты, и это явно не случай с деревянным водостоком.

Дополнительно стоит обработать такую водосточную систему специальными составами, защищающими от гнили и плесени. Это позволит вам на какое-то время продлить срок эксплуатации системы.

Пластиковый водосток

Это вариант нашего времени. Удобно, просто, легко и недорого. Про долговечность можно даже не упоминать: все мы знаем что пластик может служить веками! Сегодня можно подобрать нужный вам по цвету и форме пластиковый водосток. Выбор в этой категории просто невероятен. Цены на пластиковые водосточные системы тоже приемлемые. Такой вариант встречается повсеместно на различных видах построек, начиная с жилых и заканчивая хозяйственными и промышленными.

Уклон водосточного желоба

Это важнейший момент в вопросе обустройства водостока. Важно сделать уклон правильным. Если он будет недостаточным, то система просто не будет работать, если окажется слишком большим, то смотреться это будет не слишком привлекательно, а также принимающая воронка может просто не справляться с потоком воды, который будет в нее попадать. Нужно определить в этом вопросе золотую середину, тем более что искать ничего не нужно, потому что есть четкий регламент уклона водосточного желоба на 1 метр. СНиП регулирует данный вопрос. Нормы давно прописаны и не вызывают никаких вопросов.

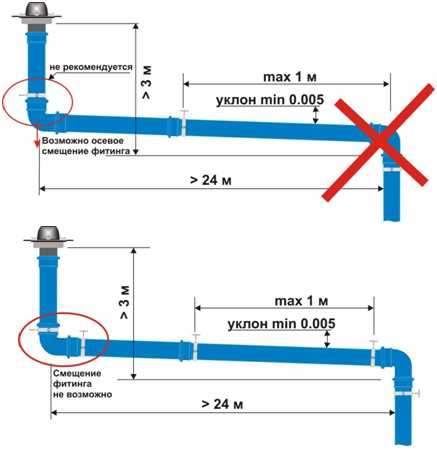

Если длина вашего водостока менее чем 24 метра, то можно делать обычный уклон в одну из сторон, если водосточная система длиннее, то ее длина делится пополам и делается два уклона от середины в разные стороны. Минимальный уклон водосточного желоба составляет один сантиметр на каждый погонный метр водостока. Это нижний предел, но есть в СНиПе и другое значение, оно считается средним. Этот показатель составляет два-три сантиметра уклона водосточной системы на каждый ее погонный метр.

Для деревянного варианта такой уклон может оказаться недостаточным, в данной ситуации начать нужно с показателя в два-три сантиметра на метр длины. Если такого уклона будет недостаточно, то можно добавить еще один сантиметр, и так далее, пока не получится оптимальный вариант.

Важность вопроса

Почему так важно соблюдать уклон водосточного желоба на 1 метр? Нормы в СНиПе не берутся с неба. Все, что там приводится – это результат долгих опытов на практике, споров и теоретических расчетов людьми, которые знают в строительстве толк. СНиП дает минимальные показатели и достаточные цифры. Соблюдать данные правила несложно, поэтому проблем в данном вопросе обычно не возникает.

Как правило, почти во всех случаях достаточно бывает водостока на своем личном участке с одной приемной воронкой. В личном пользовании крайне редко оказываются здания, длина которых превышает 24 метра. Этот момент позитивный, так как одна приемная воронка предполагает один вертикальный канал в системе водостока, то есть экономия материалов и денежных средств. Так как в случае, если ваш водосток имел бы две приемные воронки и два вертикальных канала, материалов на них ушло бы вдвое больше. Это некая экономия денежных средств, а сэкономить без потери в качестве любит каждый из нас.

СНиП по другим вопросам водостока

Нужно понимать, что в СНиПе можно найти не только вышеуказанные нормы, но и кое-что другое по водосточному желобу. Уклон на метр мы уже рассмотрели. Теперь скажем о шаге установки кронштейнов водосточной системы. СНиП рекомендует устанавливать кронштейны на расстоянии 50 сантиметров друг от друга, если мы говорим про водосточную систему из пластика. Если желоба сделаны из металла, то шаг кронштейнов составит 75-150 сантиметров, в зависимости от толщины материала.

Монтаж

Монтаж прост. Он заключается в правильном креплении кронштейнов. После их монтажа происходит просто закрепление элементов водосточной системы на них. Единственный момент, который стоит учитывать при монтаже — это то, что вам нужно правильно выбрать место установки желоба (чтобы стекающая вода с крыши попадала именно в желоб, а не текла перед ним или улетала за него).

После того как вы наметите место установки желоба, можете провести небольшой опыт. В его ходе нужно будет налить на крышу достаточное количество воды и посмотреть, будет ли она попадать в желоб. Если опыт провален, то следует провести соответствующие корректировки и повторить процедуру. Опыт нужно продолжать, пока вы не получите удовлетворительные результаты.

Отзывы свидетельствуют о том, что интуиция вас не подведет. Скорее всего, вы выберете нужное место размещения желоба с первого раза. Если не с первого, то со второго точно. Это доказано опытным путем людьми, которые уже имели дело с водосточными системами и их монтажом.

Как делать уклон?

В самой высокой точке вашей водосточной системы вы устанавливаете начальный кронштейн. В самой низкой точке вашего водостока устанавливается заключительный кронштейн (разница высот между начальным и заключительным кронштейнами рассчитывается, исходя из информации в СНиП). Далее между этими двумя кронштейнами натягивается шнур (веревка). После этого можно установить промежуточные кронштейны, ориентируясь на шнур (веревку). Не забывайте соблюдать нормы СНиПа, устанавливая промежуточные кронштейны вашей водосточной системы.

Советы

Опытные люди, которые возводят на своем участке уже не первую постройку, создают уклон водосточной трубы без использования каких-то измерительных инструментов.

Отзывы мастеров о строительстве свидетельствуют о том, что если речь идет о постройке на вашем участке (то есть крыша не слишком масштабная), то вы можете сделать уклон водосточной трубы, используя свой собственный глазомер. Но мы все же рекомендовали бы использовать специализированные измерительные инструменты и действовать в рамках СНиПа.

Чистка водостока

Если мы говорим о современном водостоке из ПВХ, то в продаже для него есть специальная защитная сетка. Она устанавливается прямо на желоб и защищает его от попадания посторонних предметов (листья, ветки и прочий мусор). Если такая сетка не предусматривается вами, то периодически нужно будет прочищать желоба. Эта процедура несложная и требуется редко (обычно не чаще одного раза в сезон). Чистка осуществляется рукой или же тряпкой. Кроме этого следите, чтобы вертикальные трубы системы не были забиты, хотя такое происходит крайне редко.

В заключение

Сегодня мы узнали, какой должен быть уклон водосточного желоба и почему он должен быть именно таким. Кроме этого, познакомились с различными материалами для создания водосточной системы. Ничего сложного в данном вопросе нет, нужно просто знать нормы и соблюдать правильный уклон желобов водосточных систем при монтаже.

Калькулятор уклона дренажной трубы (в соответствии с Международными сантехническими нормами)

Этот калькулятор уклона дренажной трубы рассчитает уклон и общий уклон (падение) дренажной трубы на заданной длине трубы.

Внимание, эта страница содержит партнерские ссылки. Если вы покупаете через них, я получаю небольшую комиссию. Если вы решили купить по этим ссылкам, я искренне благодарю вас за вашу поддержку! – Jake

КАЛЬКУЛЯТОР УКЛОНА ДРЕНАЖНОЙ ТРУБЫ

Анатомия дренажной трубы

На следующей диаграмме представлены различные термины, используемые в калькуляторе:

Как пользоваться калькулятором

Сначала определите диаметр трубы, с которой вы работаете. Для бытовых раковин диаметр сливной трубы часто составляет 1,5 или 2 дюйма. Трубы для слива туалета часто имеют диаметр 3 или 4 дюйма. Все светильники в вашем доме будут подключаться к основной дренажной линии, диаметр которой обычно составляет 4 дюйма.

Если вам нужно узнать толщину, внешний диаметр или внутренний диаметр трубы из ПВХ, воспользуйтесь этим калькулятором.

Затем измерьте длину трубы, с которой вы работаете. Это позволит рассчитать общее падение трубы (или падение). Если вы просто хотите увидеть требуемый уклон на фут, пропустите этот шаг.

Нажмите «Вычислить», чтобы увидеть результаты.

Если вы хотите действительно упростить процесс получения правильного звука, купите себе цифровой уровень, подобный этому:

Он автоматически рассчитает угол любой трубы, на которую вы его поместите.

Международный кодекс сантехники

Уклоны, указанные в калькуляторе, зависят от диаметра трубы. В Международном сантехническом кодексе указано, какими должны быть эти уклоны.

По данным Совета по международным нормам, 35 ​​штатов следуют Международному кодексу сантехники. Если вы живете в одном из следующих штатов, который не соблюдает IPC, уточните в местном коде штата требуемые уклоны дренажа:

Аляска — Калифорния — Гавайи — Айдахо — Кентукки — Луизиана — Мейн — Массачусетс — Миннесота — Монтана—Нью-Джерси—Северная Дакота—Орегон—Южная Дакота—Висконсин

Советы по расчету уклона дренажной трубы

• • Используйте самый длинный уровень, возможный для вашего приложения, для максимальной точности
  • Когда пузырек на уровне находится примерно на 1/4 пути за линией, это примерно 1/4″ наклона. Та же логика с наклоном 1/8″, наклоном 1/16″ и т. д.

Внутренняя сантехника

• • Сначала установите компоненты из ПВХ/АБС всухую, чтобы обеспечить достаточно места для правильного наклона всей трубы
  • Ознакомьтесь с плюсами и минусами труб из АБС и ПВХ здесь
  • Небольшой поворот концевого фитинга (колено или тройник) может потребоваться для размещения наклонной трубы

Французские дренажи

• • Чтобы рассчитать гравий для французского дренажа, воспользуйтесь калькулятором французского дренажа

  .

  • После расчета общего уклона трубы убедитесь, что конец французского дренажа будет стекать на дневной свет, а не заканчиваться под землей
  • Сделайте траншею достаточно глубокой, чтобы закопать всю трубу (кроме конца)
  • Взвесьте трубу перед обратной засыпкой, чтобы предотвратить подъем трубы

При установке дренажной трубы всегда следите за тем, чтобы она имела надлежащий уклон по всей длине трубы, чтобы предотвратить образование перекрытий и переливов. Это сохранит вашу водопроводную систему в исправном состоянии и сделает вас счастливыми.

Расчет уклона дренажной трубы | Simpson Plumbing LLC

(обновлено 22 ноября 2021 г.)

Ничто не испортит день быстрее, чем обнаружение того, что дренажные трубы не сливаются. Будь то в душе или в кухонной раковине, стоячая вода является признаком того, что что-то не так. Обычно это признак того, что в системе есть какая-то блокировка, но виновата может быть и сама сантехника.

Трубы должны иметь небольшой уклон вниз для правильного дренажа. Стандартный уклон составляет от ¼ дюйма до 3 дюймов на фут в зависимости от использования. Для исправной работы сантехники необходим точный расчет. Труба с недостаточным уклоном не будет стекать, в то время как труба со слишком большим уклоном сливает воду слишком быстро, оставляя после себя твердые частицы.

И если твердые частицы не сливаются, рано или поздно вы можете столкнуться с засором. Если вы устанавливаете водосточную трубу, вот простой способ рассчитать уклон водосточной трубы. Однако, в зависимости от масштаба проекта, определить уклон намного проще, чем выполнить работу.

Укладка дренажных труб – это работа для профессионалов, но домашние мастера могут попробовать свои силы и в менее масштабных дренажных системах.

Не откусывай больше, чем сможешь прожевать

Прокладка дренажной трубы для водопровода — работа для профессионалов. Это довольно обширная и важная часть сантехники дома. Работа усложняется, если вы связаны с муниципальной системой. Неправильная дренажная работа может вызвать множество проблем с вашей собственностью, включая повреждение фундамента и ландшафта.

Например, если водосточные трубы расположены неправильно, они будут сливать воду в сторону вашего дома. Избыток воды может ослабить фундамент и привести к его наклону или проседанию со временем. Точно так же чрезмерный полив газона из-за плохого дренажа может вызвать проблемы с растениями, такие как грибки и болезни. Должная осмотрительность необходима перед началом любого проекта.

Большинство городов и ассоциаций домовладельцев не будут благосклонно относиться к обширным проектам земляных работ, проводимым своими руками. Тем не менее, хорошо понимать процесс, если вашему сантехнику когда-нибудь понадобится установить новую трубу. Simpson Plumbing может помочь с установкой труб.

Расчет уклона для стока дождевой воды

Более разумным проектом для домашнего мастера является установка водосточной трубы, чтобы избавиться от воды где-нибудь во дворе. Тихоокеанский северо-запад известен тем, что здесь выпадают дожди в течение нескольких месяцев. Живете ли вы на юго-западе Вашингтона или от Портленда до Бенда, ваша собственность нуждается в хорошем дренаже. Это предотвратит сырость во дворе или, что еще хуже, под домом.

Возможно, вы уже пытались решить проблему. Иногда все, что нужно, это более длинный водосточный желоб, чтобы отвести воду от дома. Если ваш двор имеет уклон в сторону от дома, достаточно желоба, который выходит на расстоянии трех футов от фундамента.

Бочка для дождевой воды — простое решение для сбора лишней воды, но иногда для работы требуется дренажная труба.

Если все, что вы пробовали, не сработало, возможно, вы задумались об установке трубы или системы французского слива. Если вы планируете использовать любое из этих решений, вам нужно знать, как рассчитать уклон дренажной трубы.

Прежде чем копать глубже 12 дюймов, обязательно позвоните в Центр уведомлений коммунальных служб, чтобы помочь найти подземные линии. Жители Вашингтона и Орегона могут звонить по одному и тому же номеру: 811. Звоните как минимум за два рабочих дня до раскопок. Они отправят кого-нибудь, чтобы отметить места, где копать небезопасно.

И еще одно: не сливайте туда, где не положено или это создает проблемы для соседей. Пусть вода из водосточных желобов или других мокрых мест стечет в сухое место во дворе. Если вы сомневаетесь, проверьте коды вашего региона.

1. Измерьте и спланируйте
Первый шаг необходим для определения уклона: Измерьте расстояние дренажной линии. Для того, чтобы сделать точные расчеты, вам необходимо знать точную длину, по которой должна пройти труба. Чтобы найти это, спланируйте маршрут слива, взяв кратчайшее возможное расстояние.

Чем длиннее маршрут трубы, тем больше она будет подвержена засорению. Запишите любые изгибы и повороты, для которых потребуются определенные детали. Если вы устанавливаете простую дренажную трубу, вам, вероятно, не придется беспокоиться о слишком большом количестве углов.

2. Приобретение труб и материалов
После того, как вы определили маршрут линии, вы можете вычислить длину труб. Когда вы покупаете трубу и необходимые материалы для ее сборки, всегда давайте себе немного больше для работы. Не забудьте включить все соединители труб, чтобы получить правильную конфигурацию.

3. Расчет уклона
Перед размещением трубы используйте эту формулу для определения уклона и создайте следующую диаграмму уклона канализационной трубы:

• Умножьте количество футов вашей трубы (X) на дюймы вы планируете наклонить линию (Y).
• Это даст вам разницу в высоте (Z) между началом и концом трубы: (X) x (Y) = (Z).
• Пример 1: Если у вас есть 10 футов трубы, и вы хотите наклонить ее на ½ дюйма на фут, ваше уравнение будет 10 x ½ = 5 дюймов. Это означает, что вам нужно будет убедиться, что разница в высоте между началом и концом составляет 5 дюймов.
• Пример 2: Если вам нужен минимальный уклон (¼ дюйма на фут), ваше уравнение будет следующим: 10 x ¼ = 2 ½ дюйма.
