Упоры на гаражных воротах: как сделать самому для разных видов ворот

Содержание статьи

Упор для гаражных ворот

Как сделать упоры для гаражных ворот?

Такой вопрос задают себе многие владельцы гаражей. Эти простые устройства позволяют удержать распашные створки гаража при сильном ветре, некачественном монтаже стоек блока и отклонении при центровке навесов. Как своими руками изготовить и установить упоры на разные виды ворот — подскажет статья.

Виды гаражных ворот

Прежде, чем определиться с типом упора, необходимо познакомиться с видами гаражных ворот, особенностями их конструкции.

Ворота могут быть:

• Сдвижными или откатными. В этом случае полотно крепится на консольной балке и перемещается по ней на роликах.
• Распашными. Это наиболее популярные и привычные конструкции для гаражных ворот. Открываться они могут наружу и очень редко внутрь.
• Подъемными (см. Подъемные ворота в гараж своими руками: как сделать лучше). Они могут быть:

1. подъемно-поворотными. Такая конструкция имеет цельное полотно, перемещаемое по направляющим;
2. подъемно-гильотинными. Они отлично обеспечивают герметичность и теплоизоляцию гаража, но требуют дополнительного места над проемом на внешней части помещения;
3. секционными. Состоят из нескольких секций, которые при подъеме соединяются и достигают потолка.

• Рулонными (см. Рулонные ворота для гаража: правильный монтаж). В их составе небольшие секции шириной до 10 сантиметров, что позволяет полотно наматывать на специальный барабан, расположенный в закрытой коробке, размещенной под потолком снаружи или внутри гаража.

Совет: Познакомившись с основными видами гаражных ворот, можно подобрать идеальный вариант, что позволит сохранить свой автомобиль в хорошем состоянии.

Особенности и виды роликов используемых для откатных ворот

Комплект роликов для откатных ворот

Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.

По назначению ролик может быть:

• Концевым или накатным. Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.

Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.

• Роликовым кронштейном. Для его изготовления берутся нейлон или специальная резина.

При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.

• Нижним и верхним уловителем. Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.

Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.

• Ограничителем бокового качания. Его назначение — удерживать в нужном вертикальном положении полотна ворот.

Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.

Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.

Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. Кованые гаражные ворота своими руками: как правильно сделать) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.

Ролик для ограничителей — достаточно сложная конструкция, у которой:

1. внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
2. наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.

При использовании металлических элементов увеличивается при работе ворот уровень шума.

• Роликовыми каретками или опорными роликами. Общий вид устройства представлен на фото.

Роликовая каретка

Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.

При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом.

Совет: От правильного выбора роликовых кареток для сдвижных ворот зависит, одновременно с качеством монтажа всей конструкции, долговечность и безотказность работы ворот.

Особенности конструкции роликовой каретки:

• Основа любой каретки — стальная цельная плита.
• К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
• Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
• Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
• На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
• Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.

Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.

Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.

Упоры для распашных ворот

Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.

Вариантами упоров могут быть:

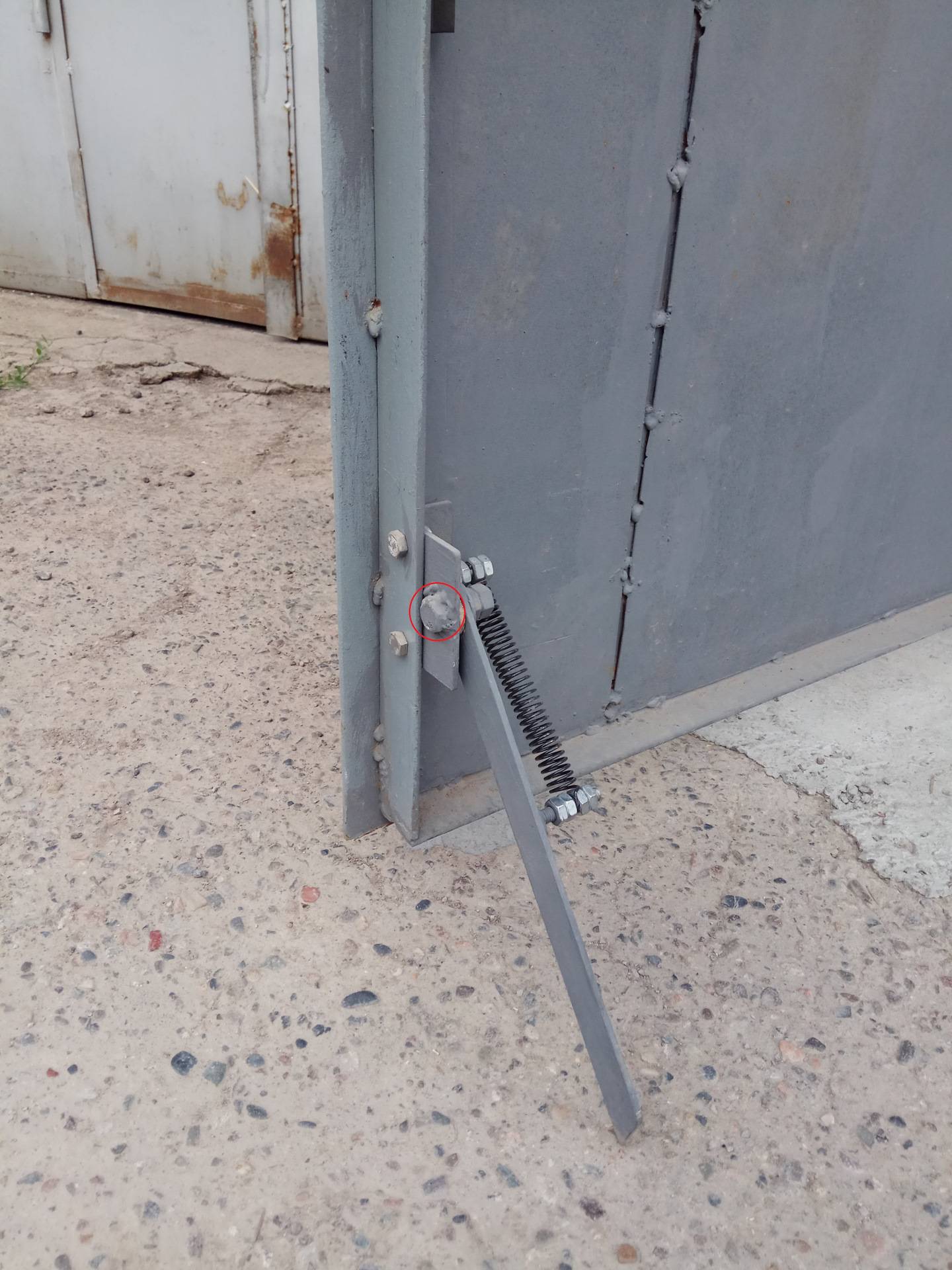

• В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:

1. нужна металлическая пластина;
2. необходимо очищать место установки упора зимой.

Упор для гаражных ворот

• Для другого варианта необходимо приобрести:

1. два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
2. отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.

Простой упор для распашных ворот

Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.

В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.

Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.
