Усиление проемов в бетонной стене

В большинстве домов, построенных по типовым проектам, внутренние несущие стены выполняются из железобетона. При резке дверных и оконных проемов в таких стенах необходимо произвести усиление проема, чтобы компенсировать ослабление нагрузок.

Проем в несущей стене из бетона вырезается при помощи алмазной резки. Эта технология позволяет выполнить ровный проем с поверхностью, не требующей подгонки под установку элементов металлоусиления. Трещины, грубые края и сколы при этом исключаются.

Перед тем, как приступить к демонтажу проема, следует разгрузить верхние перекрытия при помощи временных подпорок. Затем, после нанесения на стену контуров проема, проводится его резка стенорезным инструментом с алмазным диском. Для стандартных типовых домов наша организация использует линейку ручных резчиков husqvarna.

Для справки: О временных подпорках

По технологии полагается: нарезать удаляемую плиту на транспортабельные сегменты и по одному извлекать их. На практике же применяются и другие способы демонтажа. Например, вырезанная плита, после удаления прямоугольного сегмента сверху, целиком опускается на амортизирующий материал (автомобильные покрышки), а затем разбивается кувалдами/перфораторами. Или же вырезанная по контуру плита (но в некоторых частях, для того что бы она держалась в контуре проема она не дорезается до конца) постепенно разрушается перфоратором, начиная с нижней части.

После завершения демонтажных работ мастера приступают к усилению получившегося проема. Для этого используются жестко соединенные друг с другом и со стеной металлические профили, которые подбираются по размерам проема. Для укрепления стен различной толщины применяют несколько видов конструкций.

Частый тип усиления это устройство П-образной рамы из швеллеров. К линии обреза проема она крепится посредством ребристых штырей из арматуры, которые вставляются в просверленные отверстия и цементируются в них. Элементы конструкции провариваются в местах сопряжения друг с другом, а также в местах, где вертикальные стойки встают на опорные пятки. Последние анкерятся в перекрытие арматурой. Однако данный тип усиления в большинстве случаев применяется при самовольном устройстве проемов в несущей стене.

Для справки: Пример согласованного проема, усиленного швеллерной рамой

Автором большинства панельных домов является проектный институт ГУП МНИИТЭП, который не разрешает усиление проема швеллерами в своих панельных домах. Это не говорит о том что усиление проемов из швеллеров неправильное, но тем не менее, данный институт разрешает монтировать усиление лишь из неравнополочных уголков (данное ограничение не касается кирпичных и блочных домов). И в большинстве случаев когда собственник планирует согласовать ранее вырезанный и усиленный швеллером проем, ему будет дано предписание на переделываение рамы усиления со швеллерного типа на уголковый, о котором мы расскажем ниже.

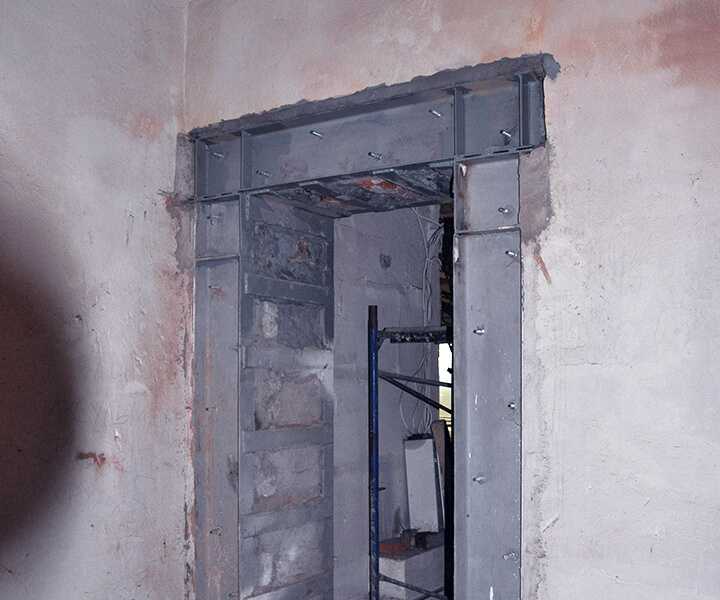

Усиление проемов рамой из уголков лучше прилегает к граням проема, чем швеллерное и его проще зачеканивать раствором. Уголки соединяются поперечными накладками на сварке, а к стене крепятся анкерами и\или арматурой. На пол, под вертикальные элементы также устанавливаются опорные пятки, которые анкерятся в перекрытие.

Для стен большой толщины (в основном это двухкомнатные квартиры серии И209А, и II-18) иногда используется усиление при помощи двух швеллеров, которые вставляются в проштробленные пазы параллельно друг другу и соединяются стяжными болтами (шпильками) через толщу бетона, а снаружи – приваренными пластинами. Таким образом обычно выполняется верхняя перемычка проема. Боковые стойки такой металлической рамы могут также делаться из аналогичных швеллеров, соединенных болтами-стяжками и наружными накладками, либо из уголков (т.н. комбинированное усиление), которые крепятся к стене анкерами, а друг к другу стяжными наружными пластинами. Такая схема усиления часто применяется и для кирпичных стен.

Щели и пустоты между стеной и металлическим контуром зачеканиваются цементным раствором для обеспечения совместной работы бетона и металла.

Нелишне будет отметить, что все работы по усилению проема в несущей бетонной стене должны проводиться на основании предварительно разработанной и согласованнной проектной документации ( проекта перепланировки с разделом «усиление конструкций»), а также технического заключения от автора дома.

Выполняем усиление проемов в стенах, перекрытиях. СпецСтройСервис. Санкт-Петербург, Москва

Мы предлагаем следующие услуги:

• усиление проемов после вырезания;
• усиление существующих проемов;
• усиление проемов по проекты Заказчика;
• создание проектов усиления проемов.

Для заказа работ по усилению проемов перейдите в раздел контакты

Все работы по резке и усилению проемов выполняются в соответствии со следующей нормативной документацией:

• СНиП II-22-81 «Каменные и армокаменные конструкции»;
• СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»;
• СНиП II-23-81 «Стальные конструкции»;
• СНиП 3. 03.01-87 «Несущие и ограждающие конструкции».

Усиление проемов требуется для сохранения прочности и надежности стен и перекрытий после выполнения работ по алмазной резке проемов, а также в случае существенного увеличения нагрузки на несущие элементы здания. В ряде случаев усиление проемов после выполнения работ , когда применяется алмазная резка, не требуется. Для бесплатного выезда нашего специалиста для принятия решения о необходимости усиления проемов позвоните по тел. в Санкт-Петербурге +7 (812) 332-53-83, в Москве +7 (495) 374-50-94.

Усиление проема выполняется с использованием типового металлопроката (уголки, швеллеры, полоса). Для выполнения работ по усилению проемов требуется проект, выполненный специализированной организацией, однако, в большинстве случаев, касающихся проемов в стене в жилых зданиях, применимы типовые проекты, разработанные проектными институтами (см. приведенный слева рис.). Не стоит забывать, что выполнение проемов в несущих стенах без согласованного проекта может привести к затруднениям при последующем согласовании перепланировки квартиры.

Усиление проема размером 900х2100(h)мм выполняется специалистами нашей компании в течение 3-4 часов, усиление более сложных проемов с большими пролетами, высотой требует значительно больше времени.

После выполнения работ мы предоставляем Заказчику весь пакет необходимых документов:

• договор на выполнение работ;
• копия свидетельства о допуске СРО;
• акт выполненных работ;

Усиление проемов в кирпичных стенах.

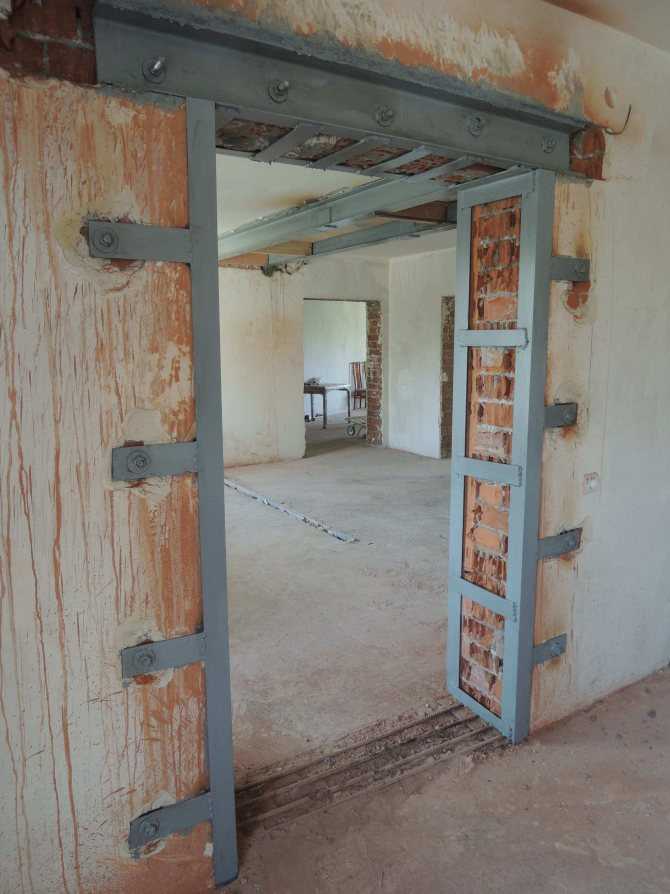

Перед выполнением работ по резке проемов с применением алмазной резки в кирпичных стенах предварительно заводится перемычка из швеллеров с затяжками, чтобы избежать обрушения кирпичной кладки. После выполнения несущей перемычки производятся работы по демонтажу участка стены в зоне проема (ударный способ – с помощью отбойников, безударный способ – алмазная резка проемов). Когда проем выпилен, необходимо усилить края проема в кирпичной стене от растягивающих напряжений в кирпиче; для этого по краям проема устраивается обрамление из уголка с планками со сквозными затяжками (при значительных толщинах стен для устройства сквозных отверстий может применяться алмазное бурение). На этом работы по усилению проемов завершаются. При выполнении работ по усилению проемов применяется ручная дуговая сварка, в связи с чем необходимо проветривание помещений.

Усиление проемов в бетонных несущих монолитных стенах.

Необходимость усиления металлопрокатом проемов в несущих бетонных стенах определяется инженером-проектировщиком на стадии разработки проекта перепланировки квартиры или объекта строительства. Принципиальное отличие усиления проема в монолитной стене от усиления проема в кирпичной стене заключается в отсутствии необходимости устройства силовой перемычки над проемом и в обязательном усилении боковых граней проема. При значительном ослаблении несущих стен при резке проемов (при выполнении проемов большой ширины или при выполнении проемов на первых этажах многоэтажных зданий, где стены наиболее нагружены) для создания усиления в монолитных стенах необходима установка металлопроката еще до вырезания бетона, таким образом в не создается момента, когда стена находится в ослабленном состоянии; при этом металлопрокат устанавливается с предварительным напряжением распора, создаваемым при помощи системы домкратов с динамометром, а для заполнения полостей между металлопрокатом и бетоном применяется бетон на расширяющемся цементе. При выполнении проемов в менее нагруженных стенах усиление проема можно выполнять и после резки проемов, при этом особое внимание стоит уделять примыканию металла к бетону и качеству сварных швов.

Для резки проемов в толстых стенах применяется канатная резка бетона и кирпича.

Доверяете усиление проемов только профессионалам!
