Укрепление проемов в несущих стенах

Все меньше людей предпочитает жить в квартирах со стандартной планировкой, поэтому многие стремятся изменить имеющееся жилье по собственному вкусу. Для этого иногда им приходится прибегать к пробивке новых дверных или оконных проемов. Не менее часто с этой процедурой вынуждены сталкиваться собственники и арендаторы нежилых помещений, которые используются в коммерческих целях.

Профессиональным мастерам хорошо известно, что, несмотря на кажущуюся простоту, подобная работа имеет свою специфику – после того, как проем прорезан, он должен быть обязательно укреплен.

Однозначный ответ на вопрос, почему это необходимо делать, дает жилищное законодательство, которое относит устройство проемов в капитальных перегородках к категории работ, непосредственно оказывающих влияние на прочность и устойчивость здания, а также на безопасность проживания в нем. Это основная причина того, что любые действия по частичному демонтажу несущих конструкций для организации нового входа или окна, должны быть согласованы с жилищной инспекцией.

Для создания проемов в несущих стенах необходимы сложные расчеты по габаритам, нагрузкам и укреплению, которые проводятся инженерами, а, следовательно, и подготовка проекта перепланировки на основе техзаключения от авторов проекта дома. Данный порядок позволит при проведении монтажно-демонтажных работ избежать неприятных и опасных ситуаций, связанных с появлением трещин или обрушением несущей стены.

Для соблюдения этих условий потребуется обращение в проектный институт или к специалистам проектного бюро с допуском СРО, где помогут подготовить необходимую проектную документацию с разделом по укреплению проема в несущей стене. Эта часть включает чертежи создаваемого проема, схему по его укреплению металлоконструкцией, ведомость расходуемого материала, порядок проведения работ, виды применяемого оборудования, инструмента и деталей, используемых в качестве крепежа.

Только тот проект перепланировки, который правильно составлен и оформлен, может быть согласован с уполномоченными органами.

Получив в Мосжилинспекции разрешение на перепланировку, можно приступать непосредственно к работам по реализации проектных решений. Мы в данной статье рассматриваем исключительно мероприятия, связанные с укреплением проемов в несущих стенах.

Данная процедура представляет собой монтаж специальной металлоконструкции, задача которой – компенсация нагрузки удаленной части стены.

Бывает и так, что проводить работы по укреплению нужно в отношении существующих проемов, которые из-за длительного эксплуатационного срока пришли в негодное состояние.

Стандартное укрепление дверного проема в несущей стене (независимо от того, расширяется старый или вырезается новый) – это стальная рама П-образной формы (либо перемычка) из швеллеров или не равнополочных уголков, которая удерживает возросшие на стену нагрузки.

В кирпичных стенах несущего типа швеллеры используются в качестве предварительного распределения нагрузки на металлическую конструкцию до начала резки проема. Монтаж перемычки из двух профилей, образующих Н-образную раму, проводится с обеих сторон капитальной перегородки.

Вертикальные стойки (швеллеры, уголки) монтируются к краям образованного проема на слой цементного раствора с опорой на стальной лист. Преимущество уголков перед швеллерами в более плотном прилегании к поверхности стены, что затем упрощает процесс декорирования проема.

ОАО МНИИТЭП, являющееся в Москве автором подавляющего большинства многоэтажных домов типовой серии, настоятельно требует выполнять укрепление проема в несущей стене панельного дома только металлическими уголками (100х63х8).

Крепятся металлические профили к стене при помощи химических анкеров или кусков арматуры. Все щели по завершении монтажа стальной рамы зачеканиваются бетонным раствором, а после оштукатуриваются.

Недобросовестные бригады, у которых нет разрешительных документов (свидетельства СРО), работают, как правило, без проектной документации, и очень часто нарушают технологию укрепления проемов: монтируют конструкцию без цементного раствора, а пространство между торцевой частью стены и, например, уголком закидывают строительным мусором. В этом случае совместная работа металла со стеной отсутствует, поскольку рама держит саму себя. Следовательно, и нагрузка от перекрытий на вырезанную часть межкомнатной перегородки может превысить ее несущие способности. Закончится это все обрушением стены и человеческими жертвами.

Компания «СпецСтройМонтаж» имеет все разрешительные документы на проведение работ и уже более 10 лет оказывает качественные услуги по резке и укреплению дверных и оконных проемов в жилых и нежилых помещениях. Обращаясь в нашу организацию, вы можете быть абсолютно уверены в том, что все мероприятия по укреплению проема в несущей стене будут выполнены нашими мастерами с соблюдением действующих строительных норм и правил.

Мы берем на себя всю ответственность за практическую реализацию проекта перепланировки помещения, осуществляем авторский надзор за ремонтно-строительными мероприятиями и оформляем акты освидетельствования скрытых работ.

Звоните нам или пишите на электронную почту. Наши контакты есть на сайте. Будем рады вам помочь!

Устройство и усиление проемов в несущих стенах

Устройство новых и расширение существующих проемов в несущих стенах – одни из самых распространенных решений при перепланировке квартир.

Более того, в каталоге типовых перепланировок, разработанном МНИИТЭП для домов, где этот проектный институт является автором, в большинстве представленных вариантов предполагается проем в несущей стене.

Тем не менее, несмотря на популярность подобных решений, реализовывать их на практике разрешено далеко не везде. Там где устройство проема возможно, несущие конструкции требуется усиливать специальной металлической рамой, воспринимающей на себя часть нагрузки.

Где допустимо устройство проема в несущей стене

В каждом из случаев, когда при перепланировке затрагиваются несущие стены дома, решение о допустимости этих работ принимается на основе обследования строительных конструкций и инженерного расчета.

Нагрузка, воспринимаемая каждой из стен, напрямую зависит от этажа расположения квартиры и этажности самого здания. На нижних этажах расчетная величина веса, удерживаемого несущими конструкциями, может оказаться чрезмерной для стены с проемом, даже с учетом монтажа усиления.

Имея намерение выполнить проем в несущей стене панельного дома, спроектированного МНИИТЭП, важно знать, когда он построен. Дело в том, что все дома, возведенные по проектам этого института после 2007 года, выполнялись с конструкционной защитой от прогрессирующего обрушения.

Во многих таких домах возможность устройства проема предусмотрена конструктивно – в стене между кухней и комнатой в плите выполнена ниша, которую можно преобразовать в проем.

Согласовать прорезание непредусмотренного проема в несущей стене дома с защитой от прогрессирующего обрушения, скорее всего не получится – проектировщик (МНИИТЭП) лишь в редких случаях ободряет такие работы, как  и демонтаж подоконных блоков в наружных панелях.

Узнать серию и дату постройки дома в Москве можно по его адресу, а обладая этой информацией можно установить и авторскую организацию.

Что определяет допустимую ширину проема

В основном допустимая ширина проема, выполняемого в несущей стене квартиры, зависит от величины воспринимаемой этой стеной нагрузки.

Более широкие проемы легче согласовать на верхних этажах, но в любом случае требуется учитывать множество факторов:

• Тип конструкционных материалов несущих стен (кирпичная кладка, бетонные блоки, панели, монолит).
• Тип межэтажных перекрытий (монолит, сборные бетонные плиты, деревянные и смешанные конструкции).
• Степень износа строительных конструкций и их взаимное расположение.
• Наличие проемов у соседей выше и ниже в тех же стенах.
• Иные особенности, усчитываемые при расчете проема для конкретного здания.

На сегодня не существует стандарта, определяющего допустимую ширину проема в несущей стене – слишком много факторов оказывает влияние на итог инженерных расчетов и решения Мосжилинспекции.

Как показала практика согласований, минимальная ширина проема будет составлять около 80 см, иначе проход будет противоречить требованиям эргономики. Максимальная ширина лишь в редких случаях превысит 100 см.

Отделано стоит упомянуть кирпичные дома, где ширина проема в отдельных случаях может быть больше.

Высота проемов в квартирах рассчитывается под установку стандартной двери – то есть 2100 -2200 мм.

Усиление проема в проекте перепланировки

Устройство проема в несущих стенах необходимо проектировать и согласовывать до ремонта. Проект намеченной перепланировки разрабатывается организацией, имеющей для этого необходимый допуск СРО после получения положительного Технического заключения от авторов проекта дома или от организации из списка Мосжилинспекции.

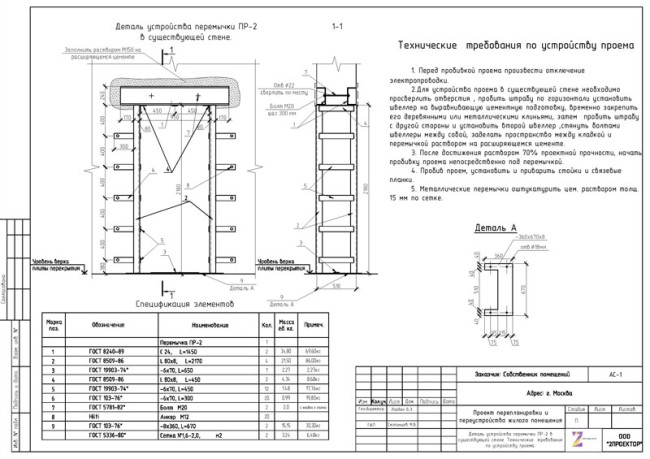

Пример проекта с устройством с усилением проема (фрагмент)

В данном случае проем выполнили в несущей стене между кухней и комнатой (выделен на плане кружком) и установили в нем раму усиления.

В проекте перепланировки предлагается проектное решение выполнения самого проема, для чего рекомендуется разработать Рабочий проект по усилению проема по которому будут производиться строительно-монтажные работы.

В Рабочем проекте указываются материалы и комплектующие изделия, конструкция рамы усиления с описанием технологии ее монтажа с описанием используемых материалов и оборудования.

Рабочая документация является логическим завершением всех принятых ранее решений в проекте перепланировки, поэтому с ней взаимодействуют строительно-монтажные организации.

Вся подобная информация для проведения СМР находится на схемах и чертежах, где присутствуют все необходимые указания.

Такой проект, а также участие квалифицированных строителей с допуском СРО предполагает дальнейшую безопасную эксплуатацию здания.

Фото рамы усиления проема

Несмотря на то, что сегодня можно узаконить и выполненную перепланировку, данный вид работ относится к потенциально опасным и его согласование по факту выполнить достаточно сложно – потребуется вскрыть отделку для инженерного обследования строительных конструкций и рамы усиления проема.

Кроме того, для узаконивания проема в несущей стене проверят допуск СРО у строителей и проверят наличие проемов у соседей снизу и сверху.

► Чтобы избежать вскрытия конструкций, и не портить выполненный ремонт, необходимо перед началом ремонтных работ заказать Рабочий проект по усилению проема. Также потребуется  оформить актом освидетельствования скрытые работы по усилению этого проема.

Данный акт подписываются строительно-монтажной организацией с допуском СРО, которая выполняет работы и инженером проектной организации. С этими документом у Вас не будут требовать вскрытия конструкции и на их основании будет разработано техническое заключение о допустимости устройства данного проема.

►Сразу стоит отметить, что большинство проемов сделанных без проектной документации, содержат те или иные недочеты, которые не позволяют их узаконить в существующем виде.

Проемы в несущих панелях

Так как большинство квартир в Москве находятся в панельных домах, большинство вопросов связано именно с ними.

Многое зависит от расположения квартиры – в панельных девятиэтажках не стоит рассчитывать на согласование проема, если квартира расположена ниже третьего этажа.

В 16-ти этажных домах, проемы редко согласуют, если их планируют ниже 5 или 6 этажа.

В панельных зданиях большей этажности тенденция та же, но нагрузка рассчитывается всякий раз индивидуально и решение во многом зависит также от серии дома.

Даже если серия дома, год его постройки и этаж расположения квартиры допускают устройство проема в несущей стене, нужно учитывать следующие особенности, связанные с конструкцией панельных домов:

1. При устройстве проема не следует располагать его ближе одного метра от края панели или уже существующего в ней проема.
2. В панельных зданиях не допускается расширение существующих проемов в несущих стенах.
3. В панелях, которые исполняют функцию ребер жесткости здания устройство проемов запрещено.
4. Для устройства проема панель должна располагаться строго по центру межпанельного шва в перекрытии.

В каждом конкретном случае проект и техническое заключение от автора дома или замещающей его организации определяют шансы выбранного решения на согласование в жилищной инспекции.

Проемы в несущих стенах блочных и кирпичных домов

Устройство проемов в блочных зданиях распространенных серий (II-18, II-68, И209А и прочих) во многом схоже с проемами, выполняемыми в несущих стенах из кирпича, но есть и отличия.

В блочных домах реже согласуют проемы в несущих стенах, которые намечено сделать ниже 6-го этажа. В кирпичных домах проем на нижних этажах проемы согласуются чаще.

Также есть конструктивное отличие рам усиления и в технологии ее установки, что учитывается на этапе создания проекта перепланировки и в последующем.

В кирпичных домах, особенно старых, где применялся кладочный раствор малой прочности, может потребоваться укрепление окружающей проем кладки иньектированием.

Часто усиление проема при помощи дополнительных конструкций распространяют на прилегающие к проему стены и колонны.

Проем в монолитной стене

На площади квартир, в монолитных зданиях, несущих стен встречается не много. Все они, как правило, несут весьма значительную нагрузку.

Устройство проемов в несущих стенах монолитных домов возможно лишь в том случае, если эта стена имеет существенную длину. Инженерное обследование в этом случае потребует вскрытия участков стены для определения шага и расположения арматуры.

Марку бетона в разных точках контролируют специальными приборами.

Проемы в монолитных стенах также потребуют усиления металлоконструкциями, как и в других типах зданий.

Чаще всего несущая система монолитных зданий выстроена с использованием колонн и пилонов (удлиненных колонн), которые при перепланировке затрагивать категорически запрещено.

Как согласовать и сделать дверной проем в несущей стене

Постановлением правительства г. Москвы №508-ПП определяется регламент согласования перепланировок, в том числе и с затрагиванием несущих конструкций.

Согласование в государственной жилищной инспекции города Москвы производится на основании учетно-технической документации БТИ, выводов инженеров, разработавших техническое заключение и проект перепланировки.

Важно помнить, что рабаты по перепланировке квартиры, в том числе с устройством проема в несущей стене и установкой конструкций его усиления, имеет право выполнять лишь организация с допуском СРО.

Скрытые работы, к которым относится также монтаж усиления проема, оформляются актом, который потребуется предоставить приемочной комиссии при сдаче ремонта.

Также понадобится правильно заполненный журнал производства работ, подписанный представителем строительной организации и уполномоченным специалистом авторского надзора от проектной организации.

Подробнее с процедурой согласования перепланировки можно познакомиться в этом разделе нашего сайта..

Если у Вас есть вопросы по перепланировке, обращайтесь за бесплатной консультацией в нашу организацию, имеющую многолетний опыт в проектировании и согласовании перепланировок.

Строительство несущих стен | Как узнать, является ли стена несущей » вики полезно Несущая балка | Ненесущая стена

Важный момент

1

Конструкция несущей стены:

Конструкция несущей стены была наиболее широко используемой формой строительства больших зданий с 1700-х до середины 1900-х годов.

Конструкция несущей стены сегодня редко используется в больших зданиях, но строятся небольшие жилые дома.

Несущие стены Конструкция состоит в основном из толстых тяжелых кирпичных или каменных стен, поддерживающих всю конструкцию, включая горизонтальные плиты перекрытия, которые могут быть изготовлены из железобетона, дерева или металлических частей.

Ключевым моментом конструкции несущей стены является то, что вся стена действует как несущий элемент.

В конструкции несущей стены вы не можете пробить отверстия в стене, чтобы соединить две комнаты, иначе вы можете повредить здание, если вы это сделаете.

Большой вес стен фактически помогает укрепить конструкцию и стабилизировать ее против внешних сил, таких как ветер и землетрясения.

В традиционной европейской конструкции несущих стен плиты перекрытия изготавливались из горизонтальных деревянных балок, балок и досок. Балка представляет собой небольшую деревянную балку, опирающуюся на две большие балки.

Также прочтите: Что такое стены | Что такое внутренние стены | Типы материалов для внутренних стен » вики полезно Типы стеновых конструкций | Типы несущих стен

Что такое несущая стена?

Несущая стена – это стена, являющаяся активной функциональной конструкцией здания, которая несет вес здания над собой, а затем передает общий вес на конструкцию фундамента под ней.

Несущие стены — один из первых методов строительства. Строительство контрфорса в готической архитектуре позволило зданиям сохранить интерьер открытым, перенеся больший вес на контрфорсы, а не на центральные стены.

В жилых домах несущие стены чаще используются в легком методе строительства, известном как «каркас платформы».

Рождение эры небоскребов и одновременный рост использования стали как более подходящей системы каркаса, а также ограничения несущей конструкции больших зданий привели к сокращению использования несущих стен в больших зданиях. масштабные коммерческие структуры.

Несущая стена представляет собой функциональную конструкцию здания, которая несет вес материала и конструкции над указанной стеной, опирающейся на нее, перенося свой вес на конструкцию фундамента.

Материалы, наиболее часто используемые для возведения несущих стен, — это бетонные блоки или кирпич для больших зданий.

Навесная стена, напротив, не обеспечивает значительной поддержки конструкции, кроме той, которая необходима для переноса собственных материалов или передачи таких нагрузок на несущую стену.

Также читайте: Что такое надстройки | Разница между несущими и каркасными конструкциями

Как определить, является ли стена несущей?

• Хотя следует проконсультироваться с профессиональным архитектором, например, плотником, архитектором или инженером-строителем, чтобы убедиться, что стена является несущей или не несущей, существует ряд индикаторов, которые вы можете проверить, чтобы получить первоначальный ответ. . Мы можем сделать это без удаления гипсокартона или других разрушительных действий.
• Для начала неплохо бы найти план здания, если таковой имеется. Первоначальный план здания подскажет, какие стены несут нагрузку, а какие нет. Если на плане здания стена обозначена буквой «S», это означает «конструкция», что указывает на наличие несущей стены.
• Посмотрите на свою крышу, чтобы определить балки, которые несут нагрузку по всему дому. Любые стены под этими балками, вероятно, также несут нагрузку. Если под стеной нет несущей балки, вы можете рассмотреть возможность удаления стены, так как она может быть не несущей.
• Поищите в подвале или подвале вашего здания металлические балки или балки. Если вы видите балки в своем подвале и есть стена, которая идет перпендикулярно, то эта стена может быть несущей. Если стена расположена параллельно над стыками, она не может быть несущей стеной.

Также прочитайте: Что такое стены | Объявления Стен | Несущие и перегородки

Несущая балка-

Хороший способ сделать маленькие или узкие комнаты большими — убрать стену между соседними комнатами. Когда вы заменяете несущую стену несущей балкой, вы создаете большую и полезную площадь пола и придаете дому более просторный вид.

Несущие стены нельзя демонтировать без установки строительной системы, такой как несущая балка, для замены существующей стены.

Незакрепленные стены не несут над собой нагрузку (вес здания) и обычно могут быть удалены, не беспокоясь о растрескивании или обрушении дома.

Также прочтите: 10 различных типов нагрузок на конструкции| Что такое структурные нагрузки

Какой ширины может быть проем в несущей стене?

• Размер проема в несущей стене не должен превышать шести футов. Это создает точку переноски шириной 1,5 дюйма.
• Любое открытое пространство более шести футов должно иметь не менее 2 × 4 балок под каждым краем пола.
• У нас не может быть широких проемов ни в одной несущей стене, так как она плохо поддерживается. Надлежащая опора зависит от веса груза, основания, на которое он опирается, и материалов, используемых для его поддержки.
• При строительстве здания необходим инженер-строитель, который осмотрит его и спроектирует опору.

Также читайте: Приток | Примеры притоков | Ширина притока | Приток нагрузки | Приток области в столбцах | Обзор притока

Ненесущая стена-

Ненесущие или ненесущие стены устанавливаются внутри дома и не несут веса здания. Ненесущая стена не несет дополнительного веса строительной конструкции; они могут нести только собственный вес.

Ненесущая стена используется в основном в качестве комнатных перегородок и, в частности, не служит никакой другой цели.

Ненесущие стены можно быстро отличить, просто взглянув на балки на их крыше или в подвале. Когда балки и балки проходят параллельно стене, они часто считаются ненесущими стенами.

Ненесущие стены можно демонтировать без ущерба для безопасности здания, так как они не несут ответственности за поддержку силы тяжести вашего имущества.

Прежде чем приступать к этим действиям, всегда полезно получить профессиональный совет и рекомендации.

Помимо множества частных садов, Ненесущая стена появляется только тогда, когда нагрузки несут другие элементы, например, на тяжелых бревнах и других каркасных конструкциях.

Современные стальные и железобетонные каркасы требуют только наружных стен убежища и иногда сносят их вниз, чтобы обеспечить легкий доступ.

Поскольку стена опирается на элементы рамы, она становится экраном и допускает обработку любым атмосферостойким материалом.

Обычно используются традиционные материалы, но простые стены из стекла, пластика, сплавов, изделий из дерева и т. д. также могут работать одинаково хорошо. Эта свобода выбора распространяется даже на стены и предлагает широчайшие возможности для художественного самовыражения.

Также прочтите: Как загрузить расчет для колонн, балок, стен и перекрытий

Ненесущий каркас стены-

Стена, которая не помогает зданию стоять и держаться, называется ненесущим каркасом стены. Эту стену также называют «навесной стеной».

Несущая стена не выдерживает нагрузки крыши этажом выше. Каркас ненесущих стен не является частью каркаса здания.

В большинстве случаев именно внутренние стены служат для разделения этажа на комнаты. Они построены, чтобы быть простыми, чтобы уменьшить статическую нагрузку здания.

Можно демонтировать любые несущие стены без ущерба для безопасности здания. Несущие стены можно увидеть с лагами и балками.

Они не несут ответственности за поддержание гравитационного притяжения этого актива. Это стоит эффективно.

Ниже приведены типы ненесущих стен в зависимости от используемой единицы измерения стены:

• Стена из пустотелых бетонных блоков.
• Фасадная кирпичная стена.
• Пустые кирпичи.
• Кирпичные стены.

Также прочтите: Введение в портальную балку | Нагрузка на портальный желоб | Типы нагрузки на портальный желоб

Как сделать несущую балку?

• Чтобы сделать несущую балку, сначала соберите две пары балок из пар 2×4 и прикрепите их к шинной пластине и днищу с помощью 3-дюймовых винтов.
• Отрежьте балку по длине и сделайте надрезы (при необходимости), чтобы стереть связующие пластины с соединяемых стен.
• Вставьте элементы балки на место и поместите их на временную основу.
• Вбивайте прокладки между опорными шпильками и под стойку, пока балки не будут плотно прилегать к нижней части крепежной пластины.
• Отрежьте два подходящих резака на каждом конце балки.
• Дайте им основания под балку и забейте их на место.
• Обработайте или прибейте каждый не менее чем шестью гвоздями 16d.
• Отрежьте блок, чтобы он поместился между балками прямо под балками, пересекающими стволы.
• Подцепите и доработайте ногти на окружающих цветах.

Также прочтите: что такое SBC почвы? | Безопасная несущая способность грунта

Часто задаваемые вопросы

Несущая стена

A нагрузка – несущая стена  или несущая стена  является активной стеной 8, несущей элементом 8 здания, вес 90 209 элементов над ним, проводя его 90 208 вес 90 209 к фундаментной конструкции под ним. Нагрузка – Несущие стены  являются одной из самых ранних форм конструкции.

Несущая балка

Несущая – несущая стены не могут быть удалены без установки конструктивной системы, такой как балка /колонна или стойка, для замены существующей стены. Не несущие стены не несут нагрузки ( вес конструкции) над ними и, как правило, могут быть удалены, не беспокоясь о том, что ваш дом обвалится или треснет!

Также прочтите: Определение поперечной силы и изгибающего момента | Что такое сила сдвига | Что такое изгибающий момент | Соотношение между нагрузкой, поперечной силой и изгибающим моментом

Ненесущая стена

С другой стороны, ненесущие стены размещаются внутри дома и не поддерживают какой-либо несущий вес здания. Они не несут никакого дополнительного веса конструкции дома, кроме своего собственного. Эти стены  используются в основном в качестве комнатных перегородок и в большинстве случаев не служат никакой другой цели.

Каркас ненесущих стен?

Если вы обрамляете подвал стены внутри существующей конструкции, эти стены обычно не – несущие и могут иметь одну верхнюю плиту. Несущая стена стойки обычно размещаются ближе друг к другу (на расстоянии 16 дюймов). Принимая во внимание, что не – несущая стена  шпильки могут располагаться на расстоянии 24″ друг от друга.

Как определить несущую стену?

Как правило, когда рассматриваемая стена проходит параллельно балкам пола наверху, она не является несущей – несущей стеной . Но если стена  проходит перпендикулярно (под углом 90 градусов) к балкам, есть большая вероятность, что это нагрузка – опора . Однако бывают случаи, когда несущая стена расположена параллельно балкам.

Также прочтите: динамическая нагрузка и статическая нагрузка | Что такое нагрузка в Civil

Как определить, является ли стена несущей?

Если стена  обозначена буквой «S» на чертеже, это означает «несущая стена» – несущая стена . Проверьте свой потолок. Посмотрите на свой потолок, чтобы определить  любую  нагрузку – несущие балки, которые проходят через  дом . Любые 90 208 стены 90 209  под этими балками, вероятно, также  несущий подшипник .

Как определить, является ли стена несущей?

Если стена  обозначена буквой «S» на чертеже, это означает «несущая стена» – несущая стена . Проверьте свой потолок. Посмотрите на свой потолок, чтобы определить любую нагрузку – несущие балки, которые проходят через дом . Любые стены под этими балками, вероятно, также являются несущими .

Какой ширины может быть проем в несущей стене?

Любой проем длиной 6 футов или менее может иметь только один  2 × 4  под балкой. При этом создается точка опоры шириной 1,5 дюйма . Любой проем шире 6 футов должен иметь как минимум два 2×4 под каждым концом балки.

Типы несущих стен

В вашем доме есть два типа из стен : несущая – несущая и не- несущий подшипник . Несущая стена – несущая стена  является конструктивным элементом, который помогает переносить вес с крыши на фундамент.

Несущая конструкция

Несущая конструкция –  строительная конструкция, в которой нагрузка перемещается вертикально вниз через стены конструкции . Вес переносится с крыши на стены, которые передаются на фундамент. Несущая конструкция здания предпочтительна только для конструкций до 2 этажей.

Конструкция несущей стены

Несущая стена или несущая стена — это стена, которая является активным конструктивным элементом здания , которая удерживает вес элементов над ней, перенося свой вес на конструкцию фундамента под ней . Несущие стены – одна из первых форм строительства.

Конструкция коллектора для несущей стены

Строители автоматически знают, что коллектор 2 на 4 означает либо внутреннюю ненесущую стену (не поддерживающую крышу, либо второй этаж, если применимо). или отверстие шириной 3 фута или меньше. Обычный коллектор, с другой стороны , должен использоваться для несущих стен, как внутренних, так и наружных.

Опорные балки и несущие стены

Несущие стены — очень горячая тема, потому что их нельзя демонтировать без установки определенных параметров. Важно знать, что держит ваш дом, а именно опорные балки и несущие стены.

Поэтому всякий раз, когда кто-то решает сделать реконструкцию или ремонт, который включает в себя открытие плана этажа, ему необходимо знать, где расположены несущие стены.

Если стена, которую они хотят снести, оказывается несущей, перед демонтажем необходимо предпринять шаги, чтобы не повредить конструкцию.

Эти шаги будут обсуждаться здесь наряду с наиболее часто задаваемыми вопросами о несущих стенах.

Если вас интересует исчерпывающий список вопросов и ответов о несущих стенах, читайте дальше.

1) Что такое несущая стена?

В вашем доме есть два типа стен: несущие и ненесущие. Несущая стена — это конструктивный элемент, который помогает переносить вес с крыши на фундамент и грунты. По сути, он поддерживает вашу структуру!

Несущие стены нельзя демонтировать без предварительной установки конструктивной системы, такой как система опорных балок/колонн или стойки, для замены существующей стены. Ненесущие стены не несут нагрузки (вес конструкции) над собой и, как правило, могут быть удалены, не беспокоясь о том, что ваш дом обвалится или треснет!

Против.

2) Каково назначение несущей стены?

Несущие стены необходимы и очень важны для распределения веса по всему дому. Путь, который проходит этот вес, называется путем нагрузки.

Инженеры-строители и архитекторы работают вместе во время первоначального проектирования дома, чтобы стратегически разместить эти несущие стены, выполняя расчет нагрузки для создания наиболее подходящего пути нагрузки.

Демонтаж несущей стены без установки достаточной альтернативы, такой как колонна или стойка, в конечном итоге нанесет ущерб структурной целостности вашего дома.

Так что… не приступайте к сносу стен, не обратившись за профессиональной помощью, например, к инженеру-строителю! Проще говоря, ваш дом может буквально быстро или со временем рухнуть, если его снять неправильно.

Все наружные стены, а также некоторые внутренние стены являются несущими. Прежде чем вкладывать значительное количество времени и энергии в новый план реконструкции, обратитесь за помощью к инженеру-строителю. Важно убедиться, что ваши планы удаления стены возможны. Большую часть времени они есть. Однако может возникнуть ситуация, когда стоимость проекта может стать очень обременительной. Лучше заранее знать, каковы требования, чтобы вы могли планировать соответствующим образом.

3) Какие элементы конструкции дома являются несущими?

В доме есть много несущих структурных компонентов, включая стены, балки, колонны, раскосы и фермы. ПРЕДУПРЕЖДЕНИЕ. Эти элементы нельзя изменять без разрешения и инструкций инженера-строителя.

Источник

4) Опасен ли демонтаж несущей стены?

Абсолютно опасно сносить несущую стену, если перед демонтажем у вас нет правильного плана. Неосторожный вынос стен из вашего дома может привести к серьезным повреждениям, некоторые из которых невозможно исправить, не говоря уже о финансовых трудностях для исправления ситуации!

5) Что произойдет, если нечаянно снести несущую стену?

Первое, что нужно сделать немедленно, это вызвать инженера-строителя. Это чрезвычайная ситуация. Ваш дом может получить серьезные структурные повреждения.

Они смогут оценить ситуацию и помочь определить лучшее решение.

Вероятность того, что ваш дом сразу упадет, невелика, но это произошло. В доме может быть сильное смещение, и вы можете заметить такие вещи, как провисший или упавший потолок, провисший или упавший пол, заедание дверей и окон, трещины в гипсокартоне или громкий треск.

Эти признаки часто появляются после удаления несущей стены.

На рисунках выше показаны опасности неправильного удаления несущей стены.

Все эти фотографии были сделаны на втором этаже дома.

Несущая стена внизу демонтирована без укрепления перекрытия временными опорами.

Домовладелец думал, что сможет быстро установить новую балку. Эти повреждения произошли в течение 5 минут после демонтажа стены.

6) Как определить, является ли моя стена несущей?

На данный момент вы, вероятно, задаетесь вопросом, какие стены в вашем доме являются несущими. Мы можем дать вам некоторое представление об этом, но опять же, не удаляйте стену без предварительной консультации с инженером-строителем.

В игру вступают такие факторы, как время постройки дома, стиль и размер дома. Инженеры-строители обладают высокой квалификацией в предоставлении решений даже для самых сложных траекторий нагрузки, принимая во внимание другие структурные компоненты, такие как прогиб, сдвиг, неподвижные, динамические нагрузки и нагрузки на крышу.

Как понять, является ли стена несущей:

Шаг 1: Начните с подвала:

Незавершенные подвалы могут облегчить определение того, где находится вес в доме.

Ищите металлическую двутавровую балку или многослойную деревянную балку. Стены, расположенные непосредственно над этими балками, обычно являются несущими.

Шаг 2: Далее определите направление балок.

Посмотрите на балки подвала или чердака. Большинство несущих стен проходят перпендикулярно балкам. Вы можете использовать искатель стержней или чертежи, чтобы определить, в каком направлении работают балки, если они не видны.

Имейте в виду, что это всего лишь подсказка и что не все несущие стены проходят перпендикулярно балкам. Вот почему важно понимать «общую картину» существующей структурной системы.

Шаг 3: Последний ключ к пониманию того, является ли стена несущей, — это наличие ферм на чердаке или его каркасная конструкция.

Большинство домов с фермами не имеют внутренних несущих стен, поскольку нагрузка на конструкцию распределяется наружу, нагружая внешние стены по сравнению с внутренними стенами.

Система чердачных ферм

Если ваш дом построен вручную, вам следует обратить внимание на потолочные балки, скобы и стропила.

a) Потолочные балки – вы заметили, что потолочные балки останавливаются и начинаются перпендикулярно стене? Если да, то эта стена, скорее всего, несущая.

б) Стропила- Вы заметили раскосы, идущие от стропил вниз к стене? Эти распорки отвечают за передачу нагрузок с крыши на стены. Вы можете увидеть это на картинке ниже.

Раскосы, соединяющие стропила крыши с потолочными балками ниже

ВАЖНОЕ ПРИМЕЧАНИЕ: приведенные выше шаги являются просто «подсказками», которые могут помочь определить, является ли ваша стена несущей. Чтобы убедиться, что ваша стена является несущей, наймите инженера-строителя для проведения осмотра и проверки.

7) Могу ли я демонтировать стену, если она несущая?

Большинство несущих стен можно демонтировать. Для этого инженер-строитель должен провести осмотр, сделать расчеты и написать объем работ или предоставить чертеж, который может быть передан вашему подрядчику.

Затем ваш подрядчик может выполнить объем работ инженера-строителя, который может включать строительство временных опор и установку системы балок и колонн или стойки.

Вверху: образец инженерного чертежа

8) Нужен ли подрядчик для демонтажа несущей стены?

После того, как вы подтвердите с инженером-строителем жилого дома, является ли стена несущей, можно реализовать план удаления.

Обычно инженер-строитель предоставляет письмо, в котором указывается, является ли стена несущей или не несущей.

Если стена не несущая, ее легче демонтировать. Вы можете подумать о том, чтобы снести стену самостоятельно, если у вас есть некоторый опыт реконструкции и смелость сделать это!

Если стена является несущей, вам понадобится подрядчик, который поможет вам снять стену.

Подрядчик будет использовать отчет по проектированию конструкций и объем работ для установки временных опор во время демонтажа стены и для создания/установки системы балок и колонн или стоек для переноса веса конструкции, который ранее приходился на удаляемую стену.

9) Нужно ли мне разрешение на строительство, чтобы снести стену?

В большинстве городов вам потребуется получить разрешение на строительство для удаления стены, независимо от того, является она несущей или нет. Часто, чтобы получить это разрешение, инженеру-строителю необходимо провести осмотр стены. Если стена не несущая, достаточно простого письма с печатью от инженера-строителя в город.

Если стена является несущей, во многих городах для инициирования разрешения требуется, чтобы инженер проштамповал объем работ. В редких случаях город может потребовать рисунок с печатью, чтобы получить разрешение. Поговорите со строительными властями вашего города, чтобы определить требования к вашему проекту реконструкции.

10) Мне нужен инженер для демонтажа несущей стены?

Чтобы получить разрешение на строительство вашей стены, вам может потребоваться нанять инженера-строителя для проведения инспекции. Рекомендуется заранее позвонить в свой строительный отдел, чтобы предотвратить задержки в проекте.

Большинство инженеров-строителей заняты как минимум на несколько недель. Если вы заранее знаете, что строительный департамент вашего города требует одобрения ваших планов печатью инженера-строителя, возможно, вы сможете продолжить работу.

Возможные требования городского строительного департамента —

придет на место и осмотрит стену, о которой идет речь. Они могут подтвердить домовладельцу, является ли стена несущей. Как правило, последующее письмо с подписью/печатью будет составлено с указанием того, что наблюдалось на месте. Иногда этого достаточно, чтобы вытянуть разрешение на строительство.

b) Объем работ. Иногда письма с указанием того, является ли стена несущей, недостаточно для получения разрешения на строительство. В этом случае строительный отдел может запросить объем работ по удалению стены, установке временных опор и уточнению того, какой должна быть система замены. Этот объем работ, по сути, является инструкцией, которую подрядчик может использовать для выполнения работы, а строительный отдел может использовать ее для понимания и утверждения работы. Имейте в виду, что этот объем обычно ориентирован на опытных подрядчиков; это может выглядеть как латынь для новичка или кого-то, кто не в этой области.

Примечание. Если ваша стена не является несущей, письмо от инженера должно быть достаточным для выполнения требований строительного отдела.

c) Структурный чертеж. В некоторых случаях проверки и объема работ недостаточно для того, чтобы строительный отдел выдал разрешение. В этом случае может понадобиться структурный чертеж. Инженер все равно должен будет приехать на место и провести инспекцию. После того, как они проанализируют проект и соберут необходимую информацию с сайта, они вернутся в офис, чтобы создать чертеж с деталями конструкции. Структурные чертежи могут стать дорогостоящими, поэтому, если это не обязательно, вы можете пропустить.

Даже в том маловероятном случае, если в вашем городе не требуется разрешение на строительство, вам всегда следует привлекать инженера-строителя для проверки того, является ли стена несущей и является ли она частью несущей системы. Если будет совершена ошибка, вы дорого заплатите за последствия, финансовые и структурные.

К тому же это очень опасно. Оплатите сбор за проектирование конструкций, чтобы сделать работу правильно с первого раза.

11) Какие стены чаще всего являются несущими?

Каждый дом уникален, но всех их объединяет одно: все наружные стены являются несущими. При этом важно знать, был ли ваш дом реконструирован до вашего владения.

Если да, то у вас могут быть стены, которые когда-то были внешними, а после реконструкции стали внутренними стенами. Они будут считаться несущими.

Источник

Если в вашем доме есть фермы на чердаке (см. фото), то, скорее всего, у вас нет внутренних несущих стен.

Если вы видите балку прямо под стеной, вероятно, она несущая. Стены, расположенные перпендикулярно лагам пола, вероятно, являются несущими (см. фото ниже).

12) Что находится внутри стены?

Если вы собираетесь демонтировать стену, всегда полезно нанять профессионала. Полости в стенах содержат такие элементы, как трубы, электропроводка и тепловые каналы, которые необходимо будет переместить после удаления стены.

Иногда эти проекты могут оказаться очень дорогими и трудоемкими.

Без снятия гипсокартона невозможно точно узнать, какие сюрпризы скрываются внутри. Но профессиональный подрядчик может использовать свой опыт или инструменты, чтобы дать вам оценку того, что именно повлечет за собой проект.

Прочтите эту замечательную статью от Family Handyman, чтобы узнать больше.

13)  Какие расходы следует учесть перед демонтажем стены?

Первичные расходы будут включать в себя пиломатериалы (если стена является несущей) для новой системы поддержки для замены стены, а также затраты на оплату труда подрядчика для выбивания, возведения временной стены и установки новой системы поддержки. Также будут расходы на структурную инженерную инспекцию.

Образец раздела материалов технического отчета.

Есть также много второстепенных расходов, о которых домовладельцам следует подумать при демонтаже стены. Пиломатериалы, рабочая сила и расходы — это только часть картины.

С эстетической точки зрения важно учитывать такие вещи, как замена деревянной отделки, деревянного пола, ковра или другого напольного покрытия, перекрашивание только что созданной комнаты, повторное окрашивание текстурированных потолков и заделка гипсокартона.

Если вы можете сделать это самостоятельно, вы можете сэкономить на оплате труда, но материалы все равно придется покупать.

Кроме того, возможны затраты на рабочую силу, связанные с перемещением электрических розеток, выключателей, водопроводных труб и вентиляционных отверстий.

Для выполнения этих специфических частей проекта обычно требуется сантехник, электрик или подрядчик.

Убедитесь, что вы получили несколько заявок заранее, чтобы получить более реалистичный бюджет и стоимость проекта!

На изображении ниже показан пример повреждений, которые могут возникнуть при изменении прокладки электрических и/или водопроводных линий. Эта балка была надрезана, что может быть очень проблематично, если сначала не проконсультироваться с инженером.

Выемка в данном случае фактически привела к поломке балки. Эта балка должна быть закреплена и укреплена, чтобы сохранить структурную целостность дома.

14) Какие есть варианты замены несущей стены?

Наиболее распространенная система поддержки, используемая для замены несущей стены, представляет собой балку под потолком и колонны или стойки, которые переносят вес на фундамент.

Этот метод популярен, поскольку не требует изменения балок или каркаса над балкой. Это просто и эффективно.

Если вы не хотите, чтобы балка была выставлена ​​напоказ, есть другие варианты, например установка балки заподлицо с потолком.

Вы определенно захотите получить ставку на это, потому что это потребует других структурных изменений, таких как врезка балок и другого каркаса, чтобы освободить место для балки.

Иногда эта опция невозможна. Например, если ваша стена находится под чердаком, обрамленным фермами, балка должна быть открыта, а это означает, что вы можете полностью изменить свои планы реконструкции.

Вам понадобится инженер-строитель, чтобы определить правильные размеры системы балок и колонн/стоек (замена несущей стены) и определить, достаточно ли велики ваши существующие фундаменты, чтобы выдержать предполагаемую нагрузку.

Это необходимо для предотвращения провисания потолков и других структурных проблем. В девяти случаях из десяти вам понадобится эта информация для получения разрешения на строительство.

15) Какие типы материалов потребуются для установки новой системы поддержки?

Обычными материалами для замены несущей стены системой балок и колонн являются подвески для балок, гвозди для подвески балок, LVL (конструкционные балки), гвозди для каркаса 8d, материал перемычки (2×4), гвозди для каркаса 16d и строительные материалы. клей.

16) Как узнать, можно ли сносить стены самостоятельно?

Несущая:

Если вы никогда раньше не демонтировали несущую стену, вам не следует пытаться выполнить этот проект без профессиональной помощи. Возиться с конструктивными элементами вашего дома опасно.

Если вы являетесь подрядчиком или имеете опыт работы в качестве подрядчика и оплачиваете объем работ инженера-строителя, вам может быть выгодно сделать это самостоятельно… и нанять способных друзей!

Ненесущая стена:

Если вы никогда раньше не демонтировали ненесущую стену, вы, вероятно, сможете снять стену самостоятельно. Однако помните, что простой проект может стать более сложным в зависимости от содержимого полости в стене. Это хорошая идея, чтобы получить предложение, чтобы точно знать, какие элементы внутри стены, возможно, потребуется переместить профессионалу.

Если вы работаете подрядчиком или имеете опыт работы с подрядчиками, у вас может быть образование, необходимое для того, чтобы знать, какие внутренние элементы необходимо переместить, и как это сделать.

17) Есть ли в мобильных домах несущие стены?

Общее эмпирическое правило заключается в том, что большинство одиночных широких мобильных домов не имеют внутренних несущих стен.
