Последовательность действий

Перед монтажом петли необходимо ослабить путём удаления установочного шплинта. После этого петли могут быть легко подогнаны и установлены. Как видно на рисунке, установочные отверстия всегда должны находиться фаской вверх. Когда петли точно вставлены и прикручены, установите дверь на середину и вставьте под неё клин. Затем пружины должны быть натянуты прилагаемым стальным воротком, а именно справа налево.

После того, как необходимое натяжение достигнуто, снова устанавливаются стопорные штифты, а клин удаляется. При установке петель следует обращать внимание на то, чтобы механизмы находились вертикально один над другим. Пружина верхней петли должна быть натянута сильнее, так как эта петля будет «нести» большую нагрузку.

Если петли скрипят, вероятно, дерево напряжено; Напряжение должно быть непременно снято. Пожалуйста, при размерах дверей, отличающихся от указанных в таблице, используйте петли следующего номера, в сторону увеличения. Особенно массивные двери должны всегда оснащаться петлями, предусмотренными для этого размера.

Пример: маятниковая дверь шириной 735 мм., высотой 2500 мм., но толщиной 50 мм. Должна оснащаться петлями №42. Так как двери со стеклом соответственно тяжелее, то для таких дверей должны использоваться петли на один размер больше нормативных. Например: № 39 вместо № 36. За неполадки в процессе эксплуатации, связанные со слишком большой нагрузкой или неправильной установкой, ответственность несёт клиент.

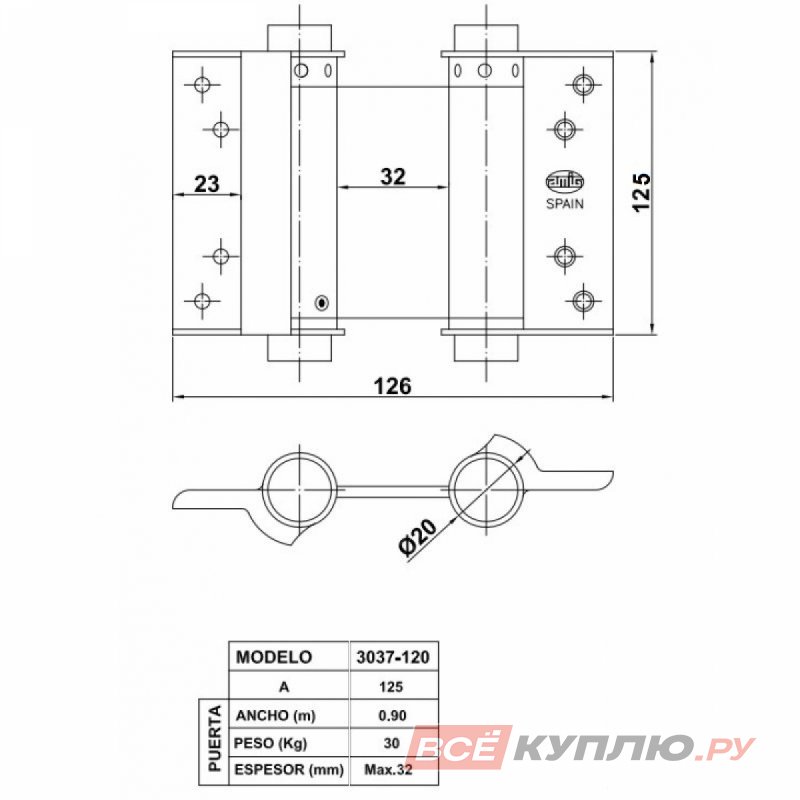

Таблица для определения размера петель

Петли для маятниковых дверей №	28	29	30	33	36	39	42	45	48
Дверные петли со спиральной пружиной №		0	I	5	9	13	17	21	25
Рассчитана на
Ширина двери (мм. )	610	610	735	735	735	860	985	985	1235
Высота двери (мм.)	1170	1800	1900	2000	2500	2500	2600	2800	3000
Толщина двери (мм.)	18-25	18-25	25-30	30-35	35-40	40-45	40-45	50-60	60-75
Максимальная масса (кг.)	10	15	22	27	40	55	70	100	145

Установка пружинных петель на дверь своими руками

Содержание

• Особенности пружинных петель
• Преимущества
• Методика самостоятельной установки

Если вы планируете установку пружинных петель на межкомнатные или входные двери, вам необходимо ознакомиться с некоторыми особенностями этого типа изделий. Это поможет вам лучше понимать принцип работы механизма и предотвратит ошибки при монтаже.

Специфика установки пружинных петель отличается от обычных моделей

Особенности пружинных петель

В первую очередь следует выяснить, в чем заключаются отличительные особенности пружинных петель. Этот тип дверной фурнитуры внешне может ничем не отличаться от обычных карточных моделей, которые зачастую устанавливаются в жилых домах.

Очень часто пружинные петли устанавливают на входные двери магазинов, офисов, кафе и подобных заведений, а также хозяйственных помещений.

Главное отличие от обычных моделей кроется внутри конструкции, дело в том, что в полости петли на штифте содержится дополнительный элемент – пружина, которая возвращает полотно в исходное положение. Благодаря такой детали эта фурнитура получила особое признание. Существует и более совершенная модель – универсальная маятниковая петля, она предназначена для обеспечения двухстороннего распахивания двери и приведения её в исходное положение, это идеальный вариант в том случае, если у вас заняты руки.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

• удобство пользования дверью даже с занятыми руками;
• сохранение тепла в помещении;
• обеспечение беспрепятственного массового прохождения людей;
• предотвращение сквозняков;
• самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Методика самостоятельной установки

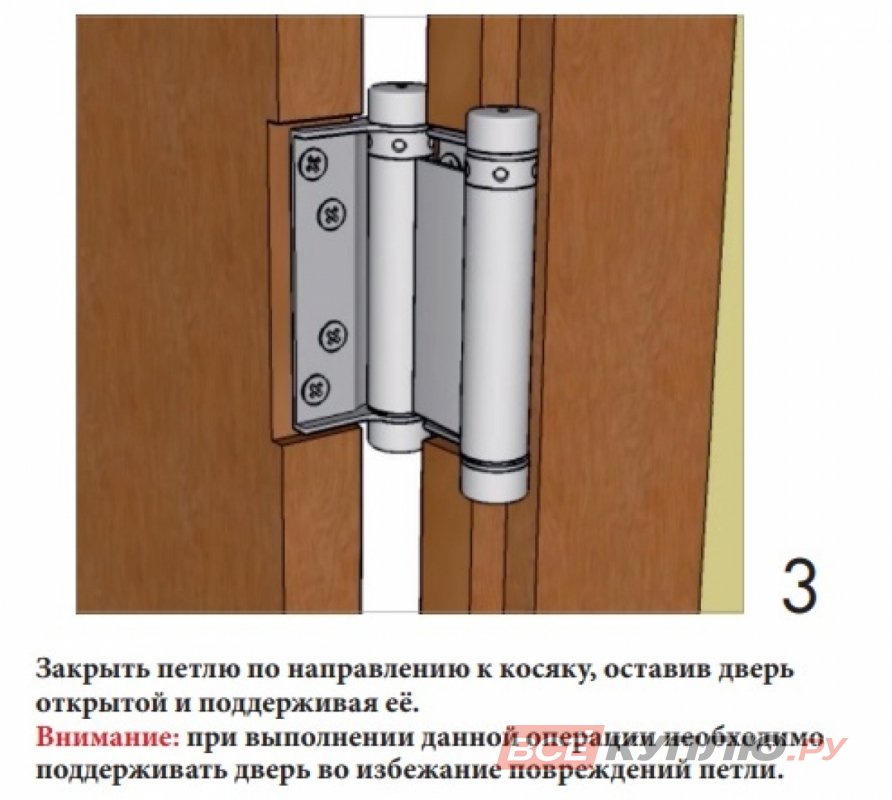

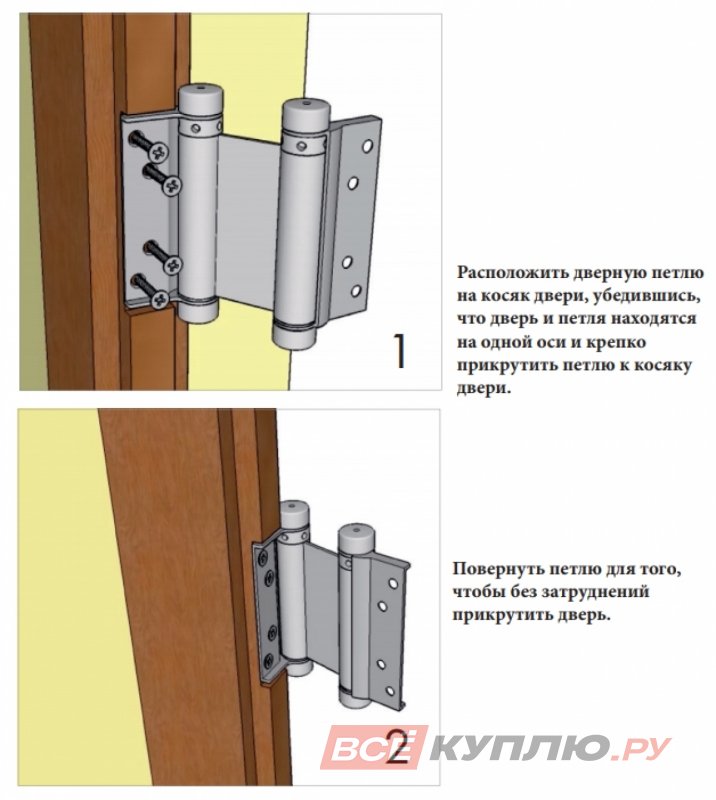

Давайте рассмотрим, как правильно выполнить монтаж пружинных петель. В целом их установка не сильно отличается от обычных моделей накладного типа. Работы производятся в следующей последовательности:

1. Наметьте с торца двери и на коробе положение каждой половины петли.
2. Извлеките из обеих карт стопор, чтобы разжать пружину. Для этого вставьте штырь в отверстие на втулке и поверните по часовой стрелке.
3. Приложите пластины и зафиксируйте их с помощью саморезов согласно нижеприведенной схеме.
4. После этого необходимо произвести сжатие пружин. Для этого в закрытом положении двери поочередно на обеих картах с помощью поворота штыря по часовой стрелке сожмите пружину и вставьте стопор.
5. Проверьте работу системы и при необходимости отрегулируйте пружину.

На этом установка завершена. Периодически нужно будет проверять работу петель и корректировать сжатие, так как в процессе эксплуатации пружины ослабляются.

Схема установки пружинных петель. 1) пружина 2) отверстие во втулке 3) стопор 4) винт 5) верхняя гайка

Регулировку петель необходимо проводить крайне осторожно, в противном случае вы рискуете сорвать пружину.

Если вы все сделали правильно, дверь будет свободно открываться, а затем самостоятельно притягиваться к коробу. Возможно, дополнительно нужно будет вывести пару градусов наклона, чтобы облегчить задачу.

Рекомендуем посмотреть видео

• Инструкция по установке двусторонних пружинных петель
  Загрузить 636. 89 KB

Видео по установке пружинных петель коммерческого класса с нестандартными дверями от Swinging Café Doors

Видео по установке пружинных петель коммерческого класса с нестандартными дверями от Swinging Café Doors

Автор: Аманда
8 июля 2021 г.

Мы обсудим, как установить товарную пружину
петли с салонными дверями. Коммерческий
Пружинные петли класса доступны в различных вариантах отделки, включая сатинирование.
латунь, полированная латунь, матовый хром, масляная бронза и черный глянец. Петли устанавливаются на полноразмерные двери салона в колониальном стиле — двери салона, изготовленные на заказ. Для нашего
применение нам нужны 2- 3 ”пружинные петли коммерческого класса на дверь.

Размер и количество фурнитуры зависит от двери(ей)
размеры. Используйте это руководство по размерам пружинных шарниров, чтобы подобрать правильный размер и количество пружин двойного действия.
петли.

Pro Tip — при определении размера петель двойного действия; в
ширина двери, вес двери и толщина двери должны учитываться, чтобы определить, какой размер / количество петель двойного действия необходимы.

Для этой установки вам понадобятся инструкции, дрель, 3/32”
сверло, сверло с крестообразной головкой для дрели, рулетка, уровень и ручка или
карандаш. Мы рекомендуем предварительно просверлить все
отверстия для этой установки и всех дверей салона. Процесс установки
легче с двумя парами рук.

Шаг 1. Ослабьте натяжение

Перед установкой пружины необходимо ослабить натяжение.
петли. Вы можете снять напряжение,
вставив натяжной стержень в один из регулировочных выступов, затем поверните стержень так, чтобы
натяжные штифты легко снимаются.
После того, как вы удалили все штифты, обязательно сохраните их, они понадобятся
для повторной вставки позже.

Установка ЛЕВОЙ стороны двустворчатой ​​или одностворчатой ​​двери
установка ** Установка на одностворчатую дверь Дверные петли можно установить на
любая сторона.

Шаг 2. Установка верхней петли (левая дверь)

Для установки верхней петли необходимо отмерить 3 дюйма
вниз от верхней части двери, отметьте это место линией. Возьмите петлю и соедините дверной фланец со стороны петли.
к двери. Выровняйте и подровняйте верхнюю часть корпуса шарнира пружины по отметке (3
дюймах от верха двери) для правильного расположения верхней петли. После того, как петля установлена, отметьте все отверстия.
ручкой или карандашом. Снимите шарнир и
используйте отметки для отверстий — предварительно просверлите отверстия сверлом 3/32 дюйма. Верните петли в предварительно просверленные отверстия на
дверь и прикрепите петлю к двери с помощью прилагаемых винтов.

Pro Note- ***Убедитесь, что выступы для регулировки натяжения находятся вверху.
на левой двери и вниз на правой двери. При установке одной двери можно не учитывать
это примечание.

Этап 3. Установка нижней петли (левая дверь)

Аналогичный процесс выполняется для установки второй
петля к низу двери. Вам нужно будет измерить 7 дюймов вверх от
нижней части двери и отметьте это место.
Возьмите петлю и соедините дверную кромку петли с дверью.
Выровняйте и подровняйте верхнюю часть корпуса шарнира пружины до отметки (7 дюймов от
нижней части двери) для правильного расположения верхней петли. После того, как петля установлена, отметьте все отверстия.
ручкой или карандашом. Снимите шарнир и
используйте отметки для отверстий — предварительно просверлите отверстия сверлом 3/32 дюйма. Верните петлю в предварительно просверленные отверстия на двери.
и прикрепите петлю к двери с помощью прилагаемых винтов.

Шаг 4. Прикрепите дверь к косяку

Петли крепятся к центру двери
открытие. Отметьте центральную линию на двери
косяк для справки, измеряя от готового пола.

Отметьте правильное положение нижней петли. В зависимости от высоты двери и расположения
вы предпочитаете, расположение нижней петли может варьироваться.

Возьмите петлю и соедините фланец косяка со стороной петли с
открытие двери. Выровняйте и выровняйте фланец дверного косяка по отметке на двери.
открытие. Как только петля будет на месте,
отметьте все отверстия ручкой или карандашом.
Снимите петлю и отметьте места для отверстий — предварительно просверлите отверстия с помощью
Сверло 3/32 дюйма. Верните петли в предварительно просверленные отверстия на двери и прикрепите
петля к двери с помощью прилагаемых винтов.

**Pro- Примечание. Входящие в комплект винты предназначены для крепления непосредственно к
древесина. Оборудование должно крепиться к твердой поверхности, пожалуйста, убедитесь, что
петли закреплены.

Шаг 5. Добавление натяжения к шарнирам с пружиной двойного действия

Вам нужно будет добавить натяжение обратно к двойному действию
пружинные петли. Вам понадобятся натяжные штифты, которые мы сняли на шаге 1. Поместите
двери в закрытое положение и подклинивать до тех пор, пока дверь не станет отвесно. Вставьте натяжной стержень в регулировочные отверстия
на натяжной петле. На левой двери
(верхняя петля) с натяжными отверстиями вверх, вставьте натяжной стержень и поверните к
осталось добавить напряжения. Начните с 2 отверстий натяжения. На нижней левой петле одно отверстие натяжения
Рекомендовано. Отрегулируйте натяжение на
на верхнюю петлю, если дверь провисает или возврат слишком медленный. НЕ превышайте 5 отверстий
напряжения на верхней петле.

Установка двустворчатой ​​двери — правая сторона двери

Если вы устанавливаете двустворчатую дверь, вам необходимо следовать
шаг 1-5 для дополнительной двери. *** Тщательно измерьте, чтобы двери
прямо напротив друг друга.

В зависимости от вашего приложения регулировка выравнивания может быть
необходимый. Вы можете поместить прокладки за дверной фланец, чтобы помочь с выравниванием. См. эти блоги для вопроса о правильном
процедуры выравнивания и выравнивания.

Установка петель Soss с помощью ручного инструмента

В этом видео Майкл Альм шаг за шагом покажет вам процесс установки петель SOSS.

Майкл Альм демонстрирует установку невидимых петель SOSS, в том числе как сделать шаблон, вырезать пазы и получить отличные результаты без погружного фрезера.

Вы можете найти другие замечательные проекты и техники Майкла Альма на его сайте.

Рекомендуемые инструменты:

Майкл Альм: Привет всем, это Майкл Альм. На этой неделе я работаю над этой сборкой скамейки, и мне нужно установить петли SOSS на эти две двери. Это петля SOSS, и они называются скрытыми невидимыми петлями, потому что, когда они закрываются, их вообще не видно. Они очень гладкие, поднимают вашу мебель на новый уровень, и самое интересное в них то, что они не такие дорогие и их не так сложно установить. Я собираюсь провести вас шаг за шагом, как я их устанавливаю. Я устанавливаю их с очень ограниченным набором инструментов, только сверло и долото. Это то, что вы можете сделать полностью, так что оставайтесь здесь, и я покажу вам, как это сделать.

К вашим петлям SOSS прилагается руководство по эксплуатации, а внутри этого руководства будет куча бумажных шаблонов. Они для всех различных размеров и форм, которые они делают. Все, что вам нужно сделать, это найти тот, который подходит именно вам. Мне нравится делать более постоянный шаблон, чем использовать бумажный шаблон каждый раз, потому что он просто ломается после трех или четырех использований. Вы можете видеть, что я просто использую пару кусков дерева, которые есть у меня в магазине, просто использую клей CA в качестве зажима и клей для дерева в качестве постоянного соединения, потому что я планирую использовать его несколько раз в моем магазине. . Распылите на него ускоритель, и тогда я смогу убрать лишний клей.

Как я уже упоминал ранее, внутри инструкции по эксплуатации петель SOSS есть целая куча различных шаблонов. Я выбрал свои, то есть 101, но процесс будет одинаковым для всех различных типов петель SOSS. Обрежьте его и приложите к забору моего деревянного шаблона. Затем я могу приклеить это на место, чтобы оно не двигалось. Вы можете использовать стиратель, или у меня есть ледоруб, чтобы отметить все различные места размещения. Убедитесь, что вы делаете это правильно и в нужном месте, это очень важно.

После того, как они были отмечены, я мог удалить бумажный шаблон и подготовиться к сверлению направляющих отверстий. Я использую для этого 3/8-дюймовую буровую яму, это то, что указано в инструкциях, и я просто просверливаю их насквозь. Если у вас нет сверлильного станка, ничего страшного. Их можно просверлить вручную. Вы сверлите изнутри, и это хорошо, а это означает, что место выхода сверла будет в точном месте.

Одна вещь, которую я забыл сделать, когда делал приспособление, это то, что я не отметил центральную линию. Это очень важно для выравнивания на шкафу. Я просто подошел к воротам своего гаража, сквозь которые светило много света, и я отметил центральную линию. Теперь я хочу перенести эту центральную линию вокруг переднего края. Я просто использовал блок 1-2-3, чтобы сделать это. Я знаю, что это красиво и квадратно. Если у вас нет ни одного из них, я дам ссылку в описании ниже. Они оказываются удивительно удобными для нескольких проектов.

Теперь я устанавливаю центральную линию петель на самой двери. Это несколько произвольно. В инструкции есть предложения, где его разместить. Это зависит от вашей двери, и с такой легкой дверью это не имеет большого значения. Теперь, когда у меня есть метки на двери, я могу установить метки на шкафу. Вы заметите, что эта дверь просто установлена, чтобы соответствовать. Я вырезал его так, чтобы он плотно прилегал по всему периметру, а потом я собираюсь снова обрезать дверь позже. Я покажу вам это через некоторое время.

Теперь вы можете видеть, что эти метки совпадают с шаблоном, и это легко увидеть, для меня, возможно, мне следовало сделать это чернилами для видео, но я это очень хорошо вижу. Теперь все, что мне нужно сделать, это установить глубину. Для этого в руководстве по эксплуатации определенно есть некоторые рекомендации по глубине. Мне просто нравится делать это старомодным способом и маркировать прямо от петли, таким образом я точно знаю, куда иду. Затем мне нужно установить глубину сверла. Проще всего это сделать с помощью синей ленты. Они делают стопорные кольца и все такое прочее, но это прекрасно работает. Я использую эту технику в течение многих лет, и, честно говоря, она довольно точна.

Одна из вещей, которые я предлагаю, если вы собираетесь делать это часто, это то, что вы покупаете вторую насадку Форстнера. У меня есть такой в ​​моем магазине, и я был очень благодарен за это, потому что два внутренних отверстия глубже, чем два внешних отверстия. Если бы у вас было только одно сверло Форстнера, вы бы постоянно пытались переключаться туда и обратно, или вам, возможно, пришлось бы просверлить все отверстия для одного из них, а затем переключиться на другое. В любом случае, это было бы больно, так что это определенно хорошая идея инвестировать во второй бит Форстнера.

Теперь я просто устанавливаю приспособление на место с той леской, которую я сделал раньше. Как только он прочно встанет на место, я могу начать сверлить. Я только начал с внешних отверстий. Вы просто следите за этой лентой, как только она коснется земли, и тогда вы захотите остановиться. Теперь действительно важно быть точным с двумя внешними отверстиями, но когда дело доходит до двух внутренних отверстий, это не так важно. Вы просто не хотите, чтобы центр шарнира оказался внизу. Я на самом деле закончил тем, что пролез немного глубже, чем лента на этих внутренних отверстиях, и вам просто нужно быть осторожным, когда вы проходите через сторону корпуса в три четверти дюйма, которую вы случайно не просверлите насквозь.

Следующим шагом будет вырезание пазов, и я предпочитаю начинать с создания линии между четырьмя разными отверстиями. Как только это установлено, я могу перейти к долблению, линия просто устанавливает, где долото остановится, но я начинаю с центра, а затем продвигаюсь к выходу. Мне нравится делать это, потому что это не оказывает слишком большого давления на эту линию. Когда вы отрываете материал, линия остается, и материалу есть куда двигаться. Если вы начнете просто долбить прямо по этой линии, есть большая вероятность, что вы вырветесь на ее сторону, что является путем наименьшего сопротивления.

Среднюю часть вырубить труднее всего. Я обнаружил, что создание крестообразной формы было действительно хорошим способом прорезать волокна, но просто не торопитесь и убедитесь, что получилось аккуратно и точно.

Мне удалось добиться глубины с первой попытки, но определенно были такие, где мне нужно было немного больше просверлить. Поскольку у вас уже есть эти отверстия, вы можете очень легко вернуться к сверлу Форстнера и просверлить его немного глубже. Теперь я могу перейти к бокам шкафа. Это в основном полоскание и повторение, то же самое, что и раньше, немного другой метод зажима. Я снял верхнюю часть этого шкафа, чтобы вы, ребята, могли видеть, и просто просверлил, убедившись, что не просверлил всю сторону шкафа, это было бы настоящим обломом. Затем вы можете удалить шаблон и начать его долбить.

Фанера режется даже легче, чем цельная древесина, так что это действительно не заняло много времени. Когда все пазы со стороны шкафа и двери очищены, пришло время установить петли насухо. Когда петли на месте, мне нужно просверлить эти отверстия. Для этого мне нравится использовать сверло Vix или также известное как самоцентрирующееся сверло. Я получаю их от Роклера. Я купил целый набор, так что у меня есть все винты разного размера, которые мне нужны. Я дам ссылку в описании ниже, где вы можете выбрать один самостоятельно. Затем самоцентрирующееся сверло, которое вы только что просверлили, если у вас его нет, вы, безусловно, можете сделать это с помощью обычного сверла, но оно определенно делает вещи намного более точными.

Как я упоминал ранее в видео, эта дверь плотно прилегает. Это сделано намеренно, потому что мне нравится устанавливать петли на место, а затем разбираться со всеми отверстиями и прочим, на случай, если что-то не так. Что я делаю, так это обрезаю трассировку изнутри, а затем снаружи устанавливаю все различные смещения, которые мне нужны. В данном случае это было 360 фортов, что было таким же смещением внутри этой петли.

Я использовал свою гусеничную пилу, чтобы подрезать его. Вы определенно можете использовать для этого циркулярную пилу, но я рекомендую использовать какой-нибудь забор. Последний шаг в этом процессе — просто поставить дверь на место, снова вкрутить винты и перепроверить раскрытие. Вот как можно установить петли SOSS, используя в основном только ручные инструменты. Это не так сложно. Это занимает немного времени, но к тому времени, когда я сделал пару из них, у меня уходило всего около пяти минут на произведение, что, я думаю, вполне выполнимо. Есть определенные приложения, подобные этому, где вы не можете разместить маршрутизатор внутри шкафа.
